Армирование газобетонной кладки

Толщина перегородок из газобетона

Для возведения перегородок внутри помещений выпускаются специальные газосиликатные блоки, имеющие меньшую толщину. Стандартная толщина перегородочных блоков 100-150 мм. Можно найти нестандарт в 75 мм и 175 мм. Ширина и высота при этом остаются стандартными:

• ширина 600 мм и 625 мм;
• высота 200 мм, 250 мм, 300 мм.

Марка газобетонных блоков должна быть не ниже D 400. Это минимальная плотность, которую можно использовать для возведения перегородок высотой до 3 метров. Оптимальная — D500. Можно брать и более плотные — марки D 600, но их стоимость будет выше, зато они имеюют лучшую несущую способность: можно будет навешивать на стену предметы при помощи специальных анкеров.

Без опыта марку газобетона определить практически невозможно. Можно «на глаз» увидеть разницу между теплоизоляционными блоками плотность. D300 и стеновыми D600, а вот между 500 и 600 уловить сложно.

Чем меньше плотность, тем крупнее «пузыри»

Единственный доступный способ контроля — взвешивание. Данные по размерам, объему и массе перегородочных блоков из газобетона приведены в таблице.

Параметры блоков из газобетона для перегородок

Толщину газобетонных перегородок подбирают по нескольким факторам. Первый — несущая это стена или нет. Если стена несущая, по-хорошему, требуется расчет несущей способности. В реале же их делают той же ширины, что и наружные несущие стены. В основном — из стеновых блоков 200 мм ширины с армированием, как у наружных стен. Если перегородка не несущая, используют второй параметр: высоту.

• При высоте до 3 метров используют блоки 100 мм шириной;
• от 3 м до 5 м — толщина блока уже берется 200 мм.

Точнее выбрать толщину блока можно по таблице. В ней учитываются такие факторы, как наличие сопряжения с верхним перекрытием и длинна перегородки.

Выбор толщины перегородки из газобетонных блоков

Устройство и особенности

Если газобетонные перегородки ставят в процессе ремонта и перепланировки квартир или домов, сначала необходимо нанести разметку. Линию обивают по всему периметру: на полу, потолке, стенах. Проще всего это сделать имея лазерный построитель плоскостей. Если его нет, лучше начинать с потока:

• На потолке отмечают линию (две точки на противоположных стенах). Между ними натягивают малярный шнур, окрашенный синькой или другим каким красящим сухим веществом. С его помощью отбивают линию.
• Линии на потолке отвесом переносят на пол.
• Потом линии на полу и потолке соединяют, проводя вертикали по стенам. Если все сделано правильно, они должны быть строго вертикальны.

Следующий шаг возведения перегородки из газобетона — гидроизоляция основания. Пол очищают от мусора и пыли, укладывают гидроизоляционный рулонный материал (любой: пленка, рубероид, гидроизол и т.п.) или промазывают битумными мастиками.

Виброгасящие полосы

Чтобы уменьшить возможность образования тещин и повысить звукоизоляционные характеристики, сверху расстилают виброгасящую полосу. Это материалы с множеством мелких пузырьков воздуха:

• жесткая минеральная вата — минеральноватный картон;
• пенополистирол высокой плотности, но небольшой толщины;
• мягкий ДВП.

На эту полосу на клей укладывается первый ряд блоков. Толщина клея — 2-5 мм, расход при толщине в 1 мм 30 кг/м3. Далее возведение перегородок происходит по той же технологии, что и несущих стен. Подробнее

На коротких пролетах — до 3-х метров — армирование не делают совсем. На более длинных укладывают армирующую полимерную сетку, перфорированную металлическую полосу, как на фото, и т.п.

Перегородки из газобетона при желании можно армировать

Примыкание к стене

Чтобы обеспечить связь с примыкающими стенами на стадии кладки в швы закладывают гибкие связи — это тонкие металлические перфорированные пластины или Т-образные анкера. Их устанавливают в каждом 3-м ряду.

Связь стены и перегородки при помощи Т-образного анкера

Если перегородка из газосиликата ставится здании, где такие связи не предусмотрены, их можно закрепить на стене, согнув в виде буквы «Г», заведя одну часть в шов.

При использовании анкеров связь со стеной жесткая, что в данном случае не очень хорошо: жесткий стержень от вибраций (ветровых, например) может разрушить прилегающий клей и тело блока. В результате прочности примыкания окажется нулевой. При использовании гибких связей все эти явления не будут так сильно влиять на блоки. В результате прочность связи окажется более высокой.

Гибкие связи в швах, если их нет, пластинки просто прикручивают на саморезы

Для предотвращения образования трещин в углах, между стеной и перегородкой, делают демпферный шов. Это может быть тонкий пенопласт, минеральная вата, специальная демпферная лента, которую используют при укладке теплого пола и другие материалы. Чтобы исключить «подсос» влаги через эти швы, их после кладки обрабатывают паронепроницаемым герметиком.

Проемы в газосиликатных перегородках

Так как перегородки не несущие, нагрузка на них передаваться не будет. Потому над дверьми нет необходимости укладывать стандартные железобетонные балки или делать полноценною перемычку, как в несущих стенах. Для стандартного дверного проема в 60-80 см можно уложить два уголка, которые будут служить опорой для вышележащих блоков. Другое дело, что уголок должен на 30-50 см выступать за проем. Если проем шире, потребоваться может швеллер.

На фото для усиления проема стандартной двери использованы два металлических уголка (справа), в проеме слева замурован швеллер, под которые выбраны пазы в блоках.

Если проем неширокий, и блока стыкуется в нем всего два, желательно подобрать их так, чтобы шов был почти посредине проема. Так вы получите более стабильный проем. Хотя, при укладке на уголки или швеллер, это не стол важно: несущей способности более чем достаточно.

Дверные проемы в газобетонных перегородках

Чтобы металл, пока сохнет клей, не прогибался, проемы усиливают. В нешироких проемах достаточно прибить доски, в широких может потребоваться поддерживающая конструкция, опирающаяся на пол (сложить колонну из блоков под серединой проема).

Еще один вариант того, как можно усилить дверной проем в перегородки из газобетона — сделать армированную ленту из арматуры и клея/раствора. В проем строго горизонтально набивают ровную доску, прибивая ее гвоздями к стенкам. По бокам прибивают/прикручивают боковины, которые будут удерживать раствор.

На доску сверху укладывается раствор, в него — три прутка арматуры класса А-III диаметром 12 мм. Сверху кладут перегородочные блоки, как обычно, следя за смещением швов. Снимают опалубку через 3-4 дня, когда цемент «схватиться».

Проем в перегородке из блоков

Последний ряд — примыкание к потолку

Так как при нагрузках плиты перекрытия могут прогибаться, высоту перегородки рассчитывают так, чтобы она на 20 мм не доходила до перекрытия. При необходимости блоки верхнего ряда распиливают. Получившийся компенсационный зазор можно заделать демпферным материалом: тем же минеральноватным картоном, например. При таком варианте меньше будут слышны звуки с верхнего этажа. Более легкий вариант — смочить шов водой и залить его монтажной пеной.

Звукоизоляция газобетона

Хоть продавцы газосиликатных блоков и говорят о высоких показателях по звукоизоляции, они сильно преувеличивают. Даже стандартный блок толщиной в 200 мм хорошо проводит звуки и шумы, а уж более тонкие перегородочные блоки и подавно.

Сравнительные характеристики по звукоизоляции перегородок из разных материалов

По нормам звуковое сопротивление перегородок не должно быть ниже 43 дБ, а лучше, если оно выше 50 дБ. Это обеспечит вам тишину.

Нормы звукоизоляции для разных помещений

Чтобы иметь представление, насколько «шумны» газосиликатные блоки, приведем таблицу с нормативными показателями звукового сопротивления блоков разной плотности и разной толщины.

Коэффициент звукопоглощения газобетонных блоков

Как видите у блока, толщиной 100 мм он немного не дотягивает до самого низкого требования. Потому, при отделке газобетона, можно увеличить толщину отделочного слоя, чтобы «дотянуть» до норматива. Если же если требуется нормальная звукоизоляция, стены дополнительно обшивают минеральной ватой. Этот материал не является звукоизоляцией, но, примерно, на 50% снижает шумы. В результате звуки почти не слышны. Лучшие показатели имеют специализированные звукоизоляционные материалы, но выбирая их, нужно смотреть, характеристики по паропроницаемости, чтобы не запереть влагу внутри газосиликата.

Если вам нужны абсолютно «тихие» стены, специалисты советуют ставить две тонких перегородки с расстоянием в 60–90 мм, которое заполнить звукопоглощающим материалом.

Зачем армировать газобетон при строительстве?

Газобетон является прекрасным материалом, в число достоинств которого входит:

• низкий коэффициент теплопередачи, благодаря которому отапливать построенные дома дешевле;
• малый вес, позволяющий снизить расходы на фундаменте и упростить процесс транспортировки и строительства;
• высокая прочность – можно строить из него дома в несколько этажей;
• долговечность – как показывают лабораторные испытания, материал способен прослужить 100 лет и больше сохраняя изначальный внешний вид и другие положительные свойства;
• устойчивость перед плесенью, грибком, открытым огнем, частыми перепадами температуры;
• легкость обработки.

Увы, при всем этом он плохо работает на изгиб и растяжение. Да, точно также как бетон, он может выдерживать большие нагрузки на сжатие, но быстро разрушается при других нагрузках. Решить эту проблему может только качественное армирование газобетонной кладки. Специалисты, работающие в области строительства, прекрасно знают, что арматура – весьма недешевый материал. Поэтому при возведении большого дома придется потратить немалые деньги на покупку арматурных прутов. Но это единственный способ гарантировать высокую прочность и долговечность постройки.

Как правильно армировать стены?

В связи с тем, что материал начал использоваться при строительстве сравнительно недавно, не все специалисты точно знают, как армировать стены из газобетона. Одни утверждают, что армирование вообще излишне, а другие утверждают, что сетку или арматуру следует укладывать на каждом ряду. Конечно, первое решение приведет к тому, что здание начнет разрушатся при первых серьезных нагрузках, а второе станет причиной серьезных финансовых затрат, причем совершенно излишних.

Только зная, как правильно армировать дома из газобетона, можно добиться безупречного результата, сочетающего в себе надежность и экономность.

В первую очередь необходимо армировать ряды, на которые приходится наибольшая нагрузка на изгиб и растяжение. Сюда входят:

• первый ряд уложенный на фундамент;
• оконные и дверные проемы;
• перемычки.

Схема армирования кладки из газобетона.

Здесь особенно важно повысить надежность конструкции, чтобы впоследствии не столкнуться с весьма серьезными проблемами, такими как трещины.

При строительстве небольших конструкций, например, гаража или хозяйственных построек, имеющих стены короче 4-5 метров, армирование кладки из газобетона не является обязательным, но желательным. В большинстве случаев здание и так сможет прослужить многие годы, не доставляя владельцу никаких хлопот. Совсем иначе обстоят дела, если ведется строительство жилого дома или иного крупного здания. Здесь армирование газобетона является обязательным. Но укладывать арматуру на каждый слой раствора не следует – это приведет к серьезному перерасходу материала. Как утверждают опытные специалисты, не один год проработавшие в своей сфере, армировать нужно каждый 4 шов. С одной стороны это позволяет стенам выдерживать все виды нагрузок без вреда для себя. С другой – стоимость строительства увеличивается на сравнительно небольшую сумму. Поэтому такое решение можно с уверенностью назвать удачным компромиссом между надежностью и стоимостью.

Ход работы по армированию кладки из газоблоков металлической или стеклопластиковой арматурой:

1. Размечаем места прорезки штробы. Рулеткой отмеряем от одного и другого края блока по 5-6 см, рисуем линию карандашом или отбиваем нитью.
2. При помощи штробореза делаем углубления под арматуру. Рекомендуемый размер канавки — 3 диаметра арматуры ширина и столько же глубина.
3. Очищаем углубление в блоке от мусора и пыли, так как их наличие ухудшит сцепление и снизит надежность соединения арматуры с клеем.
4. Перед тем как заполнять канавки клеем их следует увлажнить, для того чтобы газоблок сразу не впитал воду с клея, и не нарушил его процесс твердения.
5. Заполнив штробы клеем, укладываем в них стеклопластиковую арматуру или металлическую класса А2 или А3, оптимальный диаметр – 8-10 миллиметров.

Таким образом армируем каждый четвертый ряд кладки газоблоков, начиная с первого.

Иногда вместо этой технологии используется другая, более простая. Используются не металлические пруты, а специальная армирующая сетка. Но при её использовании швы получаются более толстыми, они играют роль мостиков холода и теплопотери дома значительно увеличиваются. Поэтому данная технология применяется всё реже.

Рекомендуем к просмотру видео материал, где эксперт в области строительства даст полезные советы и рекомендации по армированию газобетонной кладки.

Что нужно знать про вертикальное армирование?

Существует ещё одна тонкость, о которой следует знать. Это вертикальное армирование стен из газобетона. В большинстве случаев это не является необходимым. Исключением являются здания с большими проемами (например, панорамными окнами) или объекты, построенные в зонах повышенной сейсмической опасности. Если ваше строительство подпадает под один из этих случаев, то про вертикальное армирование стен из газобетонных блоков забывать ни в коем случае нельзя.

Чтобы обеспечить надежность стены или перегородки из газобетона, используйте толстую арматуру – не тоньше 14 миллиметров. Причем это должен быть металлический прут – стеклопластик для этой работы не подходит.

Из металлических прутов связывается каркас. Именно связывается, а не сваривается – при сварке металл подвергается нагреву до такой температуры, что кристаллическая решетка повреждается. При нагрузках на растяжение прут обычно ломается именно на участках, подвергшихся перегреву. Также эти участки становятся более подверженными коррозии. Существуют специальные виды арматуры, которые можно сваривать, но они являются узкоспециализированными и довольно дорогими. Поэтому вязка арматуры является лучшим решением.

При сборке стены внутри делается небольшое углубление. Толщина стен составляет 3-5 блоков — в одном ряду кирпичи следует подгонять таким образом, чтобы в середине остался зазор. Именно в него будет опускаться каркас, связанный из прутов. Когда армирование перегородки из газобетонных блоков завершено, пустота заливается бетоном. Теперь ваш дом выдержит любые серьезные нагрузки без малейшего вреда.

Строим армирующий пояс

Про важность и необходимость армирования стен, при постройке которых использовались газобетонные блоки, специалисты спорят не первый год. Зато все соглашаются с тем, что армирующий пояс является не роскошью, а необходимостью.

Главная роль армирующего пояса – равномерное распределения нагрузок по всей поверхности стен и обеспечение дополнительной прочности и жесткости конструкции.

Варианты устройства армопояса по газобетонным блокам.

Строительство армопояса начинается с подготовки блоков для укладки каркаса из арматуры. Тот факт, что газобетонные блоки легко обрабатываются, играет здесь строителям на руку. Но все-таки не обойтись без пилы по блокам и перфоратора с длинным сверлом. Работая с этим инструментом, нужно проделать в верхней части блоков, перед укладкой, достаточно глубокую канавку под каркас. Да, если при армировании обычной стены можно пользоваться как прутом, так и кладочной сеткой, то при создании армирующего пояса подойдет только арматура. Чаще всего используют пруты диаметром 12-16 мм, выбор размера зависит от будущих нагрузок на пояс. Глубина канавы может составлять до половины высоты блоков – чем толще армирующий пояс, тем большие нагрузки он сможет выдержать. Для определения необходимого размера армопояса, советуем обратиться за расчетами к проектировщику, чтобы избежать ошибки.

Каркасы из арматуры укладываются в канаву и соединяются путем вязки, причем с нахлестом в 42 диаметра арматуры. Нахлест не должен приходиться на углы, а так же не допускается совпадение верхнего и нижнего стыка – это серьезно снизит прочность пояса. После монтажа каркаса заливаем пояс бетоном, марки М200 и более. Выполнять последний шаг нужно как можно быстрее. Нельзя допустить неравномерного застывания раствора – это часто приводит к расслоению и снижению прочности. Так же незабываем периодически, после заливки поливать бетон водой, чтобы он не потрескался.

После застывания бетона (на это уходит несколько дней, в зависимости от влажности и температуры воздуха, толщины слоя) можно приступать к дальнейшей работе.

Теперь вы знаете всё, что нужно про армирование газоблока, включая работу с армирующим поясом и довольно редкое вертикальное армирование. А значит, никаких проблемы при выполнении работ наверняка не возникнет.

1 Зачем необходимо армирование газобетона?

Необходимость армирования кладки стен обуславливается тем, что газобетон как материал имеет высокую устойчивость к сжимающим нагрузкам, но при этом он практические не способен работать на растяжение и изгиб, которые могут стать причиной появления трещин на стенах, если нагрузка, приходящаяся на конкретную точку кладки, будет превышать деформационную прочность газобетонного блока.

Читайте также: как правильно армируются лестницы и колонны?

Армирование стен из газобетона (про армирование кирпичной кладки можно почитать отдельно) предусматривает реализацию двух отличающихся методов:

• усиление рядов кладки арматурой либо сеткой;
• монтаж монолитного пояса.

Оба способа направлены на увеличение деформационной устойчивости кладки, однако они никак не влияют на несущую способность стен. Усиление арматурой выполняется в следующих зонах:

1. Первый ряд кладки над фундаментом (про армирование и расчет арматуры для фундамента можно почитать отдельно).
2. Точки опоры на стену перегородок (оконных и дверных) и перекрытий.
3. Каждый 4-ый ряд кладки, если длина стен превышает 6 метров.

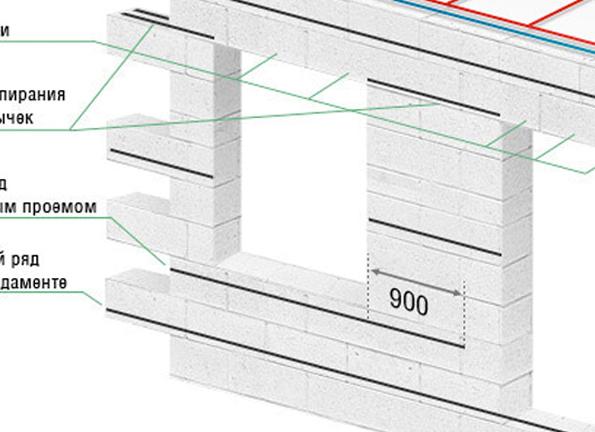

Схема армирования газобетонной кладки

При армировании перегородок арматуру необходимо укладывать на всю ширину проема с заступом в 90 см за его края. Усиление кладки выполняется одним центральным поясом, если толщина стен не превышает 20 см, либо двумя разнесенными по сторонам блока поясами, если толщина стен больше 20 см.

Армопояс представляет собой параллельную стенам дома линию из монолитного бетона, выполняющую основную функцию по увеличению прочности стен. Армопояс должен занимать всю площадь здания и располагаться в зонах цокольного и междуэтажных перекрытий. Перемычки перекрытий устанавливаются на монолитный пояс, а не на имеющую низкую точечную прочность газобетонные блоки.
к меню ↑

1.1 Какую арматуру использовать?

При межрядовом армировании стен прутки арматуры укладываются внутри специально проделанных на поверхности газоблоков штроб, таким образом арматура не увеличивает толщину кладочных швов. Проверенным вариантом является горячекатаная рифленая арматура класса А3 диаметром 8 мм. Прутки большего сечения использовать нецелесообразно.

Также производителя газоблоков предусматривают возможность использования стеклопластиковой арматуры. Несмотря на то, что нормативной документации на такие изделия в отечественном строительстве не существует, практика применения стеклопластиковой арматуры широко распространена на западе.

Стеклопластиковая арматура в штробах

К преимуществам композитных изделий относится:

• минимальный вес, не оказывающий дополнительную нагрузку на кладку;
• полная устойчивость к коррозии из-за повышенной влажности;
• высокая деформационная устойчивость к растягивающим и сгибающим нагрузкам;
• низкая теплопроводность — при использовании стеклопластиковой арматуры между рядами кладки не образуются мостики холода;
• длительный срок эксплуатации (до 100 лет) и в 2-3 раза меньшая, чем у стального аналога стоимость.

К недостаткам стеклопластиковой арматуры относится невозможность ее гибки непосредственно на строительной площадке и необходимость применения специальных гильз для соединения прутков между собой — сварка для соединения не используется.

Армирование газобетона сеткой

Также межрядовое армирование стен может выполнятся кладочной сеткой из проволоки толщиной не менее 3 мм либо полосками из оцинкованной стали сечением 8*1.5 мм. Усиление сеткой и полосами не требует штробирования газоблоков, поскольку закладные изделия имеют минимальную толщину, что значительно уменьшает трудоемкость поднятия стен дома.
к меню ↑

1.2 Нужно ли вертикальное армирование?

Суть вертикального армирования заключается в соединении фундамента дома с расположенным над ним междуэтажным либо кровельным монолитным армопоясом с помощью стержней арматуры, расположенных в заполненных тяжелым бетоном штробах.

data-ad-client=»ca-pub-8514915293567855″
data-ad-slot=»1955705077″>

Читайте также: как армируют ленточные и свайно-ростверковые фундаменты?

Такое армирование может размещаться в пределах первого этажа дома либо продолжаться на всю высоту здания. Главным отличием данной технологии является то, что в случае монтажа вертикального армокаркаса все нагрузки воспринимает не стеновая кладка, а именно арматурный каркас, тогда как стены выполняют исключительно теплоизолирующую функцию.

Вертикальное армирование кладки нужно выполнять в следующих случаях:

• при риске повышенных нагрузок для повышения сейсмостойкости стен;
• при необходимости увеличения несущей способности кладки (армирование позволяет использовать для строительства более дешевый газоблок низкой плотности);
• при наличии в стене крупногабаритных проемов.

Для вертикального армирования должны применяться стальные прутки диаметром свыше 14 мм, использование стеклопластиковой арматуры не допускается. Арматура закладывается внутри фасонных О-блоков либо в проделанных с помощью специального корончатого бура штробах диаметром 13-15 мм. Свободное пространство между стержнем и стенками штроба заполняется тяжелым бетоном марки М200-М300. Минимальная толщина между прутком и стенками — 5 см.

Вертикальное армирование в разрезе

В стандартных условиях армирование выполняется в один пруток, однако если дом расположен в регионе с повышенной сейсмической активностью, усиление может выполнятся в 4-е стержня внутри каждого штроба. Вертикальную арматуру необходимо замоноличивать в фундамент и верхний армопояс. Анкера могут устанавливаться на стадии заливки фундамента либо после набора им проектной прочности в высверленных отверстиях.

Читайте также: правила и этапы работы при армировании стяжки пола.

Вертикальная арматура должна размещаться на расстоянии 20 см от концов стен и не более чем на 61 см от перегородок дверных и оконных проемов. Максимальный шаг между поясами — 300 см. Обязательным является размещение вертикального пояса по углам и в местах примыкания стен здания.
к меню ↑

1.3 Армирование газобетонной кладки (видео)

к меню ↑

2 Технология армирования

Первоначально рассмотрим технологию монтажа монолитного армопояса. Сделать его можно с помощью доборных блоков толщиной 10 и 5 см либо посредством установки деревянной опалубки. Первый вариант более простой и быстрый в реализации. Технология выполнения следующая:

1. С наружной стороны стены на торцевую часть устанавливается и приклеивается к кладке доборный блок 10 см.
2. По внутреннему контуру клеится блок толщиной 5 см.


   Монтаж армопояса на газобетонной стене

3. К внутренней стенке блока толщиной 5 см приклеивается подогнанная по высоте панель экструдированного пенополистирола, которая будет выполнять теплоизолирующую функцию.
4. Внутрь образовавшейся опалубки на расстоянии 5 см от стен на специальные подставки-грибки укладываются прутки арматуры. К продольным пруткам с шагом 30 см привариваются вертикальные перемычки, высота которых подобрана так, чтобы верхний контур каркаса размещался на расстоянии 5 см от наружной грани монолитного пояса. На вертикальные перемычки навариваются горизонтальные соединяющие прутки, на которых фиксируется верхний продольный пояс каркаса.
5. Пространство между блоками заполняется бетоном марки М200-М300.


   Армопояс газобетонной стены

К дальнейшему поднятию стен можно приступать спустя 1-2 недели, которые необходимы для набора бетоном прочности. Если выполняется устройство монолитного пояса перекрытия, то в нем бетонируются шпильки под крепление бруса.

Межрядовое армирование кладки предельно простое в исполнении. С помощью специального штробореза (ручного либо электрического) в блоке проделываются две штробы на расстоянии в 6 см от краев. Глубина и ширина штроб должны соответствовать сечению используемой арматуры.

Штробирование газоблока

Далее канавки очищаются от пыли и заполняются клеем для кладки газобетона, после чего внутрь штробы укладываются прутки арматуры. В углах стен необходимо использовать стержни, выгнутые Г-образно. Прутки соединяются между собой с помощью сварки. Излишки клея удаляются шпателем.

Армирование кладки из газоблока

Если производится армирование сеткой, необходимо использовать материал с размером ячеек 50*50 мм из проволоки толщиной 3-4 мм. Штробирование блоков при укладке сетки не выполняется — достаточно нанести на поверхность газоблока слой клея толщиной 2-3 мм, уложить на нем сетку (края удалены от торцов блока на 5 см) и распределить второй слой клея.
