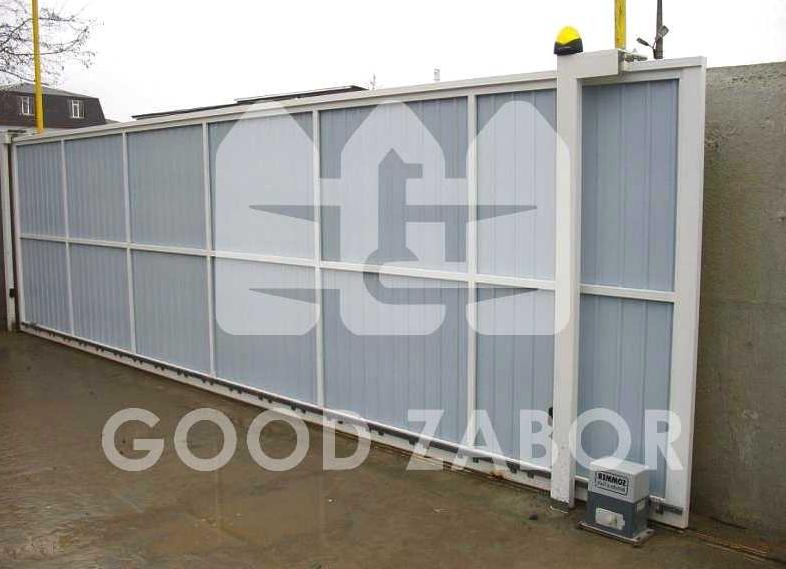

Автоматические ворота с дистанционным открытием

Разновидности механизмов открывания ворот

Table of Contents

Принцип действия автоматики въездных ворот дает возможность не выходя из дома или машины открыть проезд. Это происходит с помощью маленького удаленного пульта.

Чаще всего используются такие конструкции для автоматики, как:

• привод линейного типа;
• рычажная система привода;
• подземное расположение привода.

Линейные приводы востребованы из-за простоты и надежности конструкции. Зубчато-винтовой (червячный) привод обеспечивает движение створок из-за зацепления винта с резьбой и зубчатого колеса. В свою очередь ворота могут приводиться в движения как с помощью электромеханических частей, так и гидравлических насосов. Это зависит от веса воротных створок. Для открывания более массивных изделий, превышающие массу в 600 кг и имеющие ширину проезда более 3 м, рекомендуется применять гидравлические привода, основанные на ходе поршня, который изменяет положение рычага и ворот в целом.

Недостатком линейной конструкции автоматики является радиус открывания створок, который составляет 90°, что значительно уменьшает зону проезда.

Менее надежным, но более популярным из-за своей универсальности является рычажный тип привода. Основными узлами механизма являются электромотор, редуктор и система рычагов. При поступлении сигнала начинает работать мотор, энергия которого превращается редуктором в движение рычага. Простые системы могут открывать створки только на себя, в сложных же есть возможность движения и в противоположную сторону.

Чем больше масса ворот, тем выше нагрузка на привод при открывании, что увеличивает вероятность поломок и износа.

Поэтому есть ограничения по применению рычажных систем автоматики, они обусловлены массой ворот не более 600 кг. Однако при эксплуатации рычажных приводов радиус открывания створок достигает уже 120°, что значительно удобнее при обустройстве въезда на небольших территориях.

Подземные виды привода являются последним словом в производстве автоматики для ворот, поэтому практически не имеют недостатков. А достоинствами можно назвать то, что основные узлы механизма скрыты в металлическом коробе, работа системы происходит почти бесшумно. Угол открывания распашных систем также достигает отметки в 110°. Применение этого вида привода позволяет использовать в работе створки шириной до 5 м и весом до 900 кг.

Системы открытия распашных ворот

Приборы, запускающие мотор, приводящий в движения две створки, могут продаваться как в комплекте с механизмом, так и быть приобретенными отдельно и установленными самостоятельно. Конструкция автоматических распашных ворот позволяет полностью открыть проход на территорию в течение 10-30 секунд с момента нажатия кнопки на пульте. А также при распахнутых воротах на механизм оказывается дополнительная нагрузка, поэтому его требуется хорошо укреплять, устанавливая на таком расстоянии, которое советует инструкция производителя. Если сделать это слишком близко, давление возрастет до критического, и устройство перестанет работать.

В комплекте:

• привод;
• блок управления;
• маяк, реагирующий на удаленные импульсы;
• фотоэлементы, регулирующие степень открытия;
• компактный пульт.

Распашные виды ворот самые простые в монтаже, поэтому самые популярные. Из-за большого количества целевых клиентов, стоимость автоматики для таких ворот гораздо ниже. На рынке продается множество доступных систем открывающих створки.

Как работает механизм открытия рулонных ворот

Рулонные ворота состоят из небольших по высоте планок (ламелей), соединенных в единое подвижное полотно, которое наматывается на призматический вал при открывании. Благодаря тому, что полотно движется по направляющим между столбами, и не требует свободного пространства, такая разновидность более проста в использовании, чем распашные или откатные.

Система автоматических рулонных (роллетных) ворот состоит:

• из полотна;
• направляющих;
• короба с валом и мотором;
• приемника, реагирующего на импульсы дистанционного пульта;
• фотоэлементов, останавливающих мотор при полностью поднятом полотне.

Поверху автоматические въездные ворота рулонного типа ограничены перемычкой с находящимся внутри валом, поэтому на территорию не могут заехать машины с крышей выше, чем портал.

Кожух с механизмами может устанавливаться как с наружной, так и внутренней стороны гаража или частной территории. Открытие происходит медленнее, чем у распашных, за счет того, что механизм аккуратно наматывает ламели на вал, чтобы избежать застревания или повреждения полотна. А также чем шире и выше ворота, тем они тяжелее, что может замедлить дистанционное открытие. В среднем от полностью закрытых ворот, до полного поднятия полотна проходит 30–60 секунд, в зависимости от силы мотора и веса конструкции.

Система автоматики для откатных ворот

Откатные или раздвижные ворота позволяют сэкономить часть пространства, которое теряется при установке распашных створок. Полотно таких ворот чаще всего создается из профильных листов. Профиль, для крепости изготавливается методом холодного проката, когда обычный стальной лист становится ребристым. Покрытый цинковым составом и краской, такой материал прекрасно ограждает от проникновения на частную землю. Стеновые профилированные листы имеют повышенную жесткость за счет ребристости, но из-за этого же, вес ворот увеличивается. Такое положение требует усиленного фундамента, и мощного мотора для отката полотна.

Автоматическая конструкция для раздвижных ворот создает перемещение вдоль забора с внутренней стороны. Снизу, для облегчения скольжения устанавливают направляющий профиль и ролики, на которых полотно движется. Электрический привод устанавливается со стороны, в которую отъезжает створка, а в предельных точках открытия и закрытия монтируются фотоэлементы, которые прерывают электрическую цепь, питающую мотор.

Популярные модели автоматических систем ворот от итальянских производителей

Для устройства автоматических ворот лучше всего купить готовый набор, специально предназначенный для определённой конструкции. Существуют несколько самых распространённых фирм, поставляющих надёжные комплекты: Came, Nice, Faac. Одной из популярных является итальянская CAME, разрабатывающая автоматические системы ворот уже в течение 40 лет.

Новейшей линейкой для открытия ворот является Brown, в комплектах которой обязательно поставляются 2 пульта, набор фотоэлементов, лампа, сигнализирующая об открытии или закрытии ворот. Наборы отличаются только из-за вида ворот, для распашных 2 линейных или рычажных привода или 1 привод со встроенным блоком управления для раздвижных. На все наборы дается полная гарантия на 3 года.

CAME — оптимальный выбор, в комплект которого входят устройства, останавливающие закрытие ворот, если створки встречают сопротивление. Это позволяет обезопасить от поломки, если на пути будет автомобиль. Также это даёт гарантию безопасности домашних животных и маленьких детей, которые могут оказаться на пути ворот.

Подготовка к монтажу откатных ворот

Когда установили каркас, приступают к монтажу двигателя и автоматики, используемой для раздвижных ворот. Для начала на ростверк устанавливают платформу с отверстиями для крепления, на которой будет монтироваться двигатель. Для начинающих лучше взять специализированный мотор с инструкцией по настройке и установке. Рассмотреть на примере можно установку системы Came Bxv Brown, в комплект которой входят все нужные элементы.

Прежде чем своими руками установить мотор, потребуется подобрать цепь по длине ворот, которая бы подходила для шестерни, придающей движение полотну. Нужно выбрать специальную цепь, или же вручную покрыть её противокоррозийными составами, и установить на низ створки. Монтаж лучше производить до закрепления профилированного листа, иначе он затруднит доступ.

После того как подготовлено место для двигателя и цепь, требуется провести разметочные работы, которые будут показывать предел, до которого створка будет открываться. Это важно для того, чтобы установить один из фотоэлементов в правильном месте. Лучше всего оставить зазор в 2-3 см, чтобы предотвратить работу мотора при полностью отъехавшем полотне. Если не оставить зазор, то механизм будет быстро изнашиваться, а также возможно срывание цепи.

Установка системы дистанционного управления откатными воротами

На подготовленное место устанавливают мотор со снятым кожухом. На направляющую головку надевают цепь, и проверяют работу механизма. Важно чтобы двигатель стоял ровно, иначе вибрация от работы будет распределяться неравномерно по его деталям. После этого подключают радиоприемник и проверяют работу пультов. На отмеченном заранее месте просверливают отверстия для крепления и устанавливают фотоэлемент (приёмник). На створку ворот устанавливают его пару, и проверяют систему аварийной остановки ворот.

Для того чтобы створки не закрывались, при присутствии на проезде препятствий, вторую пару устанавливают в проёме между столбов. На столб, ближайший к двигателю монтируют приёмный фотоэлемент, а на дальний ставят передающий. Такой способ ускоряет остановку движения полотна, если связь между ними прерывается. Датчики должны быть выровнены по отношению друг к другу, и располагаться на высоте бампера (40-50 см от дороги). После проверки всех деталей устройства на двигателе фиксируют защитный кожух, а на каркас закрепляют профлист. Сигнальную лампу прикручивают на дальнем от привода столбе, после чего вся система готова к длительному использованию.

Автоматическое открывание ворот – это удобный и лёгкий способ для въезда на территорию участка. Благодаря дистанционному управлению не требуется покидать машину или дом в ненастную погоду, для того чтобы открыть и закрыть створки. Единственным недостатком, который быстро исчезает, является то, что требуется выработать привычку, за какое время до ворот необходимо нажать кнопку открытия.

Какие бывают механизмы?

В наше время существует три вида открывания уличных ворот:

• распашные;
• откатные;
• гаражные.

Распашные — это классический вид. Ворота состоят из двух створок, крепящихся на поворотных петлях к вертикальному основанию, глубоко и прочно установленному стальному каркасу. Для ручного либо автоматического открывания створок нужно пространство перед ними.

Если вы хотите сделать автоматические распашные ворота для дачи своими руками, советуем просмотреть это видео:

Самодельный раздвижной механизм

Откатные на роликах, обычно это одна створка, технически несложная конструкция, поскольку вес ворот распределяется на ролики, а для противостояния ветру и поперечным нагрузкам устанавливаются дополнительные направляющие. Такие механизмы сложные в эксплуатации, но в то же время достаточно просто сделать механическую часть своими руками.

Если вас заинтересовал такой вариант автоматических ворот для забора, рекомендуем просмотреть данный видеообзор:

Самодельный откатной механизм

Гаражные ворота роллетного типа — это набор фигурных реек из металлопластика, сцепленных подвижным замком, помещенных в направляющие пазы и соединенных в одну конструкцию. Двигаясь по пазам они под потолком переламываются в замке, тем самым преодолевая прямой угол, и рейки ворот ходят под потолком, освобождая въезд в гараж.

Гаражные ворота подъемно-поворотного типа совершают сложный маневр, уходя вверх и освобождая проезд. Автоматический подъемный механизм сложен в монтаже и эксплуатации.

Принцип действия

Механизм открывания распашных ворот — это комплект из двух моторов и системы автоматики, которая следит за положением створок и за очередностью их открывания/закрывания. Створка с накладным профилем-пазом должна начинать движение первой, при автоматическом открытии ворот и заканчивать движение последней при закрытии. Также движение должно прекратится в крайних точках положения створок. Мощность моторов напрямую зависит от веса створок — чем тяжелее, тем мощнее двигатель и редуктор нужны для управления ими. Также стоит учитывать площадь полотна, воздействие на них ветра. Это добавит моторам лишнюю нагрузку. Лучше предусмотреть и сделать аварийное открытие уличных ворот, в случае поломки или отсутствия электроэнергии, в ручном режиме, съемом.

Как в заводских, так и в самодельных приводах, в основном используют актуатор, который изображен на фото ниже:

Он представляет собой резьбовую шпильку с винтовой муфтой на ней. За счет вращения шпильки муфта накручивается по резьбе, тем самым перемещаясь по шпильке.

От шага резьбы зависит коэффициент редукции, чем меньше шаг, тем больше усилие может передать актуатор. В качестве электродвигателя можно использовать мотор редуктор автомобильных дворников или же стеклоподъемники.

Механизм автоматических откатных ворот довольно прост в реализации. Один двигатель, один редуктор. Передача линейного движения может быть на рейку с зубьями, или же мотоциклетной цепью. Автоматика следит за крайними положениями створки, закрыто или открыто. Главная изюминка — это жесткая конструкция створки и система роликов, удерживающих эту конструкцию во время закрывания и открывания. Также обеспечивается противостояние боковой нагрузке во время ветра. Главная задача сделать так, чтобы сбалансированная створка легко и без усилий ходила по роликам и направляющим. Во время разработки ворот нужно предусмотреть аварийное открывание, в случае поломки или отключения электроэнергии. В качестве эл. привода также возможно использовать двигатель от стеклоподъемника или дворников.

Гаражные автоматические ворота в свою очередь делятся на роллетные (их еще могут называть секционными) и подъемно-поворотные. Данный тип проблематично сделать самостоятельно ввиду сложности технологии производства. Их плюс в том что изготовление происходит по индивидуальному заказу в цехе, и монтаж осуществляется целым блоком, поэтому не занимает много времени.

Как работают автоматические ворота для гаража

Все автоматические конструкции с дистанционным открытием условно различают по способу перемещения панели ворот, закрывающей вход в помещение гаража:

• Подъемом всей панельной конструкции в вертикальном направлении и размещением защитных панелей без изменения формы и размеров, или, наоборот, в сложенном- свернутом виде в подпотолочном пространстве над входом в помещение. К ним относятся роллетные, секционные и подъемные типы автоматических ворот;
• Смещение полотна ворот в горизонтальном направлении с укрытием в боковой фронтальной части гаража. Чаще всего такие конструкции называют роллинговыми или откатными;
• Поворотные или распашные схемы ворот, открытие и закрытие осуществляется по классической системе раскрытия створок автоматическим, электрическим, механическим или гидравлическим приводом.

К сведению! Самым простым и доступным способом сделать автоматические ворота для гаража с дистанционным открытием своими руками будет дооборудование обычных конструкций системой автоматики, дистанционного управления и установка исполнительного сервомеханизма.

Попытка сделать своими руками автоматическую систему ворот для гаража, скорее всего, является очень сложной технической задачей, и вряд ли такая работа вам по силам, если, конечно, у вас под рукой нет нескольких металлообрабатывающих станков и лишних средств на эксперименты. Поэтому, в лучшем случае, автоматические ворота можно собрать, как конструктор, из готовых узлов и компонентов.

Требования к системам автоматического открытия – закрытия ворот гаража

Использование автоматики и высокий уровень комфорта при обустройстве автоматического способа открытия дверей гаража не должны сказываться на основных характеристиках ворот. В отличие от калиточных вариантов входа в гараж, в дополнение к безукоризненной работе исполнительного механизма, запирающие системы для гаража должны обеспечить:

1. Высокий уровень защиты к возможному взлому и несанкционированному проникновению внутрь помещения;
2. Хорошие тепло и звукоизоляционные свойства панели;
3. Автоматическое блокирование сервоприводов в случае возникновения травмоопасной ситуации или вмешательства в нормальную работу систем открытия ворот гаража;
4. Возможность открывания – закрывания ворот в ручном режиме, без использования дистанционных систем и электрических приводов.

Важно! Автоматические ворота для гаража с дистанционным управлением предъявляют достаточно высокие требования к уровню обслуживания механизмов и элементов конструкции.

Самым уязвимым является участок полотна ворот, примыкающий к пороговой балке. Чтобы избежать примерзания к снегу или накопившемуся льду, линию контакта необходимо тщательно убирать от загрязнений и периодически прогревать в зимние холода. В этом отношении наиболее уязвимыми являются секционные и роллинговые автоматические конструкции. Наименее уязвимыми к погодным условиям считаются консольные откатные системы, например, такие, как на фото. В этом случае нижняя опора остается в подвешенном состоянии над порогом гаража, с зазором в 1- 2 мм.

Конструкции автоматических систем открытия ворот гаража

Каждая из схем построения автоматических ворот обладает своими недостатками и преимуществами, о которых необходимо знать, прежде чем фирма по вашему заказу установит их в гараже. Например, самые надежные и мощные откатные автоматические системы можно установить, если в конструкции гаража имеется хотя бы один боковой участок, примыкающий к входному проему, по длине равный полуторной ширине будущих ворот. Понятно, что сдвигаемая в сторону жесткая панель должна куда-то убираться, иначе использование такой схемы просто невозможно.

Преимущества и недостатки откатных автоматических ворот

Чаще всего автоматические ворота изготавливают в виде цельной металлической рамы, которая перемещается по направляющим желобам. При дополнительном оснащении устройства дополнительными запирающими ригелями такая конструкция позволяет достаточно эффективно противостоять любым схемам силового взлома.

Важно! Если боковые стены и опорные стойки гаража изготовлены с использованием стального металлопроката, например, двутаврового профиля, такие автоматические ворота способны выдержать любой удар, таран или выдергивание тросом с помощью трактора или грузового автомобиля.

Фактор немаловажный, учитывая тот факт, что во многих случаях при угоне автомобиля из гаража злоумышленникам удавалось отжать подвижную часть ворот на расстояние, необходимое для проникновения человека в помещение, затем ворота просто выбивались или выдавливались домкратом изнутри.

Очень простая и удобная система позволяет применить утепление любыми известными формами теплоизоляционных материалов, чаще всего движущаяся часть автоматических ворот изготавливается из стеновых сэндвич- панелей или наборного алюминиевого профиля.

Последний вариант откатных ворот по конструкции очень похож на роллетные жалюзи для гаража, только движение наборного полотна происходит не в вертикальном, а горизонтальном направлении. В этом случае гибкая система из ламелей может сворачиваться в рулон, изгибаться и заходить в защитный дугообразный кожух.

К недостаткам откатных систем относят:

• Значительную массу конструкции;
• Потребность в боковом сегменте для «заезда» подвижной панели ворот и мощном электроприводе;
• Относительно небольшую скорость полного открытия дверного проема;
• Потребность в регулярной очистке от загрязнений и льда нижней опорной направляющей планки.

Панель автоматических ворот оснащается датчиком положения и автоматическим реле нагрузки на двигатель, то есть, если на пути движения запирающей рамы будет стоять автомобиль или человек, при столкновении автоматика должна остановить электродвигатель привода. В большинстве автоматических откатных конструкций существует возможность программировать скорость и величину открытия- закрытия.

Стоимость комплекта для ворот стандартного размера дверного проема в 220х330 см начинается от 60 тыс. рублей.

Роллетные и секционные системы автоматических ворот

В основе роллетной схемы та же система, что и при работе защитных оконных жалюзи. На сегодняшний день применяются две разновидности – теплый и прочный. В первом случае ширина ламелей составляет от 55 до 77 мм, при этом наружная часть планки изготавливается из тонколистового металла, заполненного пеной или экструдированным ППС. Во втором случае ламели целиком изготавливаются из стального профиля без утепления.

Конструктивно автоматическую систему подъема полотна можно выполнить в виде накладной или вмонтированной рамы с направляющими. Накладной вариант установки подразумевает расположение снаружи, над входом в гараж, стального чехла и механизма ролеворота, намоточного барабана с цепным приводом от электромотора. В случае если стойкость к взлому является приоритетным условием автоматических ворот гаража, ролеворотный барабан, привод и автоматика устанавливаются внутри помещения.

Для примера, стоимость накладного варианта автоматических ворот на сегодня составляет не менее 200 Евро, усиленный вариант со стальными ламелями стоит 270-300 Евро, что приближается к цене стандартных распашных конструкций без автоматики.

Компромиссным вариантом между высокой стойкостью и утеплением является система автоматических ворот, в которых полотно из узких ламелей заменено более жесткой и стойкой сборной панелью из соединенных на шарнирах секций. Такой вариант обладает более высокой стойкостью к взлому и при этом позволяет на порядок улучшить теплоизоляцию дверей. Понятно, что смотать в рулон такое полотно невозможно, поэтому для подъема используется специальная конструкция из направляющих профилей, по которым секции «затягиваются» приводным механизмом под потолок гаража.

Стоимость комплекта автоматических ворот секционного исполнения для стандартных размеров 350х220 см около 33 тыс. рублей.

Подъемные и распашные схемы автоматических ворот

Из всех перечисленных вариантов распашные системы обладают наименьшим комфортом, наилучшей стойкостью к взлому и одной из самых высоких теплоизоляционных характеристик. Такая схема отличается от стандартных конструкций только наличием гидравлического или электрического секторного привода дверей. В первом случае используется дистанционно управляемая гидравлическая станция с электромотором, во втором шаговый мотор с встроенным редуктором. Из практических соображений последний вариант более практичен, так как на его работу не влияют условия внешней среды, гидравлическая схема позволяет работать с очень большими и массивными дверями.

К плюсам распашных вариантов можно отнести простоту конструкции. Достаточно приобрести готовый комплект приводов с автоматикой дистанционного управления, установить согласно схеме,и автоматические ворота готовы. Комплекты электрических приводов, в которые входит пара двигателей и редукторы наиболее известных производителей «DoorHan» или «Nice», стоят от 30-35 тыс.рублей. Например, для переоборудования стандартных дверей с шириной створки ворот в 1,5 м стоимость комплекта обойдется всего в 32 тыс.рублей.

Распашные створки по большей части неудобны в повседневной жизни.

Во-первых, необходимо тщательно расчищать пространство перед входом от снега, чтобы возникало помех для движения половинок, а во –вторых, требуется точное позиционирование машины перед гаражом, чтобы при открытии створок не повредить капот автомобиля.

Более удобным считается подъемный тип ворот, даже при неработающей автоматике защитную панель дверей легко поднять вручную. Понятно, что сказанное относится к небольшим размерам ворот 200х200 см без внешнего стального листа. Для тяжелых полноформатных, усиленных панелей используется специальный ключ, с помощью которого гараж можно открыть даже при отсутствии электроэнергии или выхода из строя автоматики.

Конструкция и способ работы механизма такого типа понятны из рисунка- схемы. В основе привода используется пара электродвигателей с цепным приводом. Работа моторов синхронизирована автоматической системой так, что вертикальный подъем выполняется пропорционально движению корпуса по горизонтали. В результате получается плавное перемещение и подъем панели на крепление под потолком.

Стоимость таких систем находится в пределах 30-35 тыс. рублей. По сути, это прочная и одновременно рамная конструкция с увеличенной стойкостью к взлому, при этом не существует каких-либо серьезных ограничений по весу и мощности теплоизоляции автоматических ворот.

Автоматические системы управления гаражными воротами, по сути, представляют собой упрощенные электронные схемы, используемые для автомобильных сигнализаций. Стойкость к вскрытию электроники у автоматики таких конструкций примерно на том же уровне или даже меньше. Все перечисленные варианты автоматических ворот гаража обладают одним важным недостатком – полной зависимостью от наличия электропитания. Лишь некоторые из производителей оборудования для автоматических гаражных ворот стараются продублировать конструкцию привода скрытым механическим воротом, доступ к которому закрывается по стандартной схеме ключом и пультом.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Виды гаражных ворот

Чтобы выбрать автоматические ворота для гаража с дистанционным открытием для собственных нужд, необходимо изучить существующие конструкции. Чаще всего эксплуатируются створки ворот нескольких типов:

• распашные – до недавнего времени считались классикой, два полотна отворяются на шарнирных петлях, максимальный угол 180 градусов;

Распашные ворота гаража

• секционные – состоят из шарнирно соединенных панелей, уползающих при открытии вверх под потолок гаража;

Секционный тип ворот

• рольставни – конструкция аналогична предыдущему варианту, однако панели очень узкие, что позволяет наматывать их на барабан, жестко закрепленный над проемом гаража;

Автоматические рольставни

• подъемно-поворотные – полотно цельное, перемещается при отворении по сложной траектории в двух плоскостях;

Подъемно-поворотное полотно — достаточно редкий тип

• складная «гармошка» – полотно сделано из нескольких вертикальных створок, подвижно закрепленных относительно друг друга, открывается обычно в две стороны, панели размещаются перпендикулярно проему у несущих стен;

Ворота типа «складная гармошка»

• сдвижные – применяются только в промышленных гаражах либо на участках частных владельцев, имеют обычно одну длинную створку, отъезжающую вдоль стены.

Сдвижные ворота чаще применяются для промышленных гаражей

Каждую конструкцию можно оснастить электроприводом, чтобы перемещать дверные полотна из дома, салона автомобиля.

Принцип работы системы, схемы

Ввиду разнообразия конструкций приводов автоматические ворота для гаража с дистанционным открытием следует проектировать перед постройкой здания для хранения транспорта. Это избавит от переделок, внесения изменений в силовой каркас постройки. Однако потребность в автоматизации процесса отворения створок может возникнуть в период эксплуатации. Поэтому необходимо рассмотреть все существующие варианты.

Распашные ворота

При эксплуатации, проектировании распашных створок автоматических ворот для гаража с дистанционным открытием могут использоваться несколько приводов:

• подземный – нижняя часть ворот крепится к приводу, верхняя висит на стандартном шарнире, работоспособность системы зависит от соосности петель, монтаж крайне сложный для любителя;

Подземный привод сложен в установке

• линейный – устанавливается внутри помещения в проеме, приводится в действие контактным выключателем или ДУ пультом, подходит для створок весом в пределах 3 т;

Линейный привод

• рычажный – может монтироваться снаружи, изнутри, усилие от прямого толкателя передается воротам через изогнутые рычаги;

Рычажный тип привода

Преимуществом этих конструкций является использование существующих гаражных полотен, что несколько снижает начальные вложения.

Схема автоматизации распашных ворот

Недостатков у схем автоматизации распашных створок гораздо больше:

• при выборе подземного механизма придется бетонировать приямок, герметизировать его во избежание скапливания воды;
• створки открываются наружу, поэтому необходима уборка прилежащей территории, наличие свободного пространства;
• парусность ворот максимальная, поэтому от самопроизвольного распахивания, поломки привода используются ограничительные цепи.

Однако распашные полотна обычно изготавливаются из листовой стали, поэтому вандалозащищенность, безопасность постройки выше прочих существующих вариантов.

Сдвижные ворота

В отличие от существующих конструкций автоматические сдвижные ворота для гаража с дистанционным открытием чаще всего оснащаются наземным реечным механизмом. На створку фиксируется червячная рейка с зубьями, на шкив электропривода надета шестерня, которая и перемещает конструкцию. Поэтому снизу всегда остается достаточно большая щель, которую необходимо уплотнять гофрой, резиной, прочими способами.

Комплект наземного реечного механизма

Существенным недостатком является перемещение длинномерной конструкции вбок. Поэтому используются подобные ворота при достаточной ширине фасада постройки. Вместо реечного привода могут использоваться цепные модификации, однако они более шумные. Для повышения ресурса верхняя часть створки часто подвешивается на дополнительную траверсу.

Для использования раздвижных ворот гараж должен иметь значительный запас по длине

Подъемно-поворотные ворота

В отсутствие свободного пространства под потолком помещения (притолок) сдвижные модификации установить невозможно. Поэтому автовладелец выбирает подъемно-поворотную панель, которую можно изготовить самостоятельно по каркасной технологии (пенополистирол внутри брусков) или из сэндвича. Пространственная жесткость, стабильность геометрии здесь выше, отсутствуют шарнирные сочленения панелей.

Схема подъемно-поворотной конструкции ворот

Однако остаются боковые направляющие, ролики по краям полотна. Механизм трансформации, схема крепления отдельных элементов самая сложная из всех существующих приводов. Замеры придется производить многократно, при ошибках строителей необходимо исправлять геометрию проема. Поэтому лучше заказать монтаж специалистам.

Подъемно-поворотный механизм самый сложный в монтаже

Важно! Установить встраиваемую калитку в подъемно-поворотное полотно очень сложно. Тросы занимают практически всю заднюю поверхность панели в нижней части.

Секционные ворота

Самыми востребованными для автоматизации процесса дистанционного открывания являются секционные конструкции. Схема электропривода в обязательном порядке дублируется торсионными пружинами для ручной эксплуатации. Самостоятельная установка сложная, но доступна домашнему мастеру – каждое изделие сопровождается подробной инструкцией.

Схема секционной конструкции

Преимущества секционных конструкций следующие:

• минимальные нагрузки на несущие стены;
• высокий ресурс, ремонтопригодность, взаимозаменяемость узлов;
• комфортность эксплуатации, эргономичный дизайн;
• легкая интеграция калиток, вентиляционных продухов, окошек;
• минимальные транспортные, эксплуатационные расходы.

При перебоях электроэнергии створ ворот может подниматься вручную. Однако наличие минимальной притолоки является обязательным условием монтажа системы.

Ручной цепной привод для секционных ворот

Роллетные ворота (рольставни)

Стальные, алюминиевые длинномерные панели-ламели составляют роллету, которая наматывается на вал внутри специального короба, как при ручном, так и при механическом приведении системы в действие. Поэтому достаточно смонтировать на конце вала электропривод, чтобы полностью механизировать процесс, оставив возможность ручного управления металлической вандалозащищенной шторой.

Электропривод рольставней

Преимущества заключены в бюджетной цене, быстрой установке, экономии проезжей части, герметичности всех узлов специальными элементами. Роллеты обладают высокой ремонтопригодностью, шторы можно заменять при необходимости нового интерьера фасада постройки. Механизм привода при этом снимать не обязательно.

Рольставни обладают высокой ремонтопригодностью

Складные ворота «гармошка»

Частными владельцами «гармошки» из вертикальных складных секций используются очень редко. Приводы для автоматизации процесса отворения полностью аналогичны распашным конструкциям, за исключением подземных электродвигателей с рычагами.

Недостатки так же заключаются в необходимости свободного места перед лицевым фасадом постройки, уборке прилежащей территории. Изготавливаются створки из сэндвичей, полимерных панелей, в них встраиваются окна, калитки, продухи вентиляции. Конструкции минимально нагружают несущие стены, так как имеют малый вес.

Ворота гармошкой с окнами

Виды автоматических ворот

Высокая стоимость покупных моделей автоворот отпугивает владельцев загородных участков от такой покупки.

Если бюджет ограничен, самодельные автоматические ворота — это идеальный вариант.

Автоматические конструкции бывают таких видов:

• гаражные;
• откатные;
• распашные.

Автоматические конструкции делятся на 3 типа

Распашные конструкции

Самые популярные и давно известные — это распашные конструкции. Они состоят из 2 створок, которые крепятся на боковых столбах с помощью 2-3 петель. Отличаются большой надёжностью. Минус — необходимость в дополнительном месте для открывания снаружи или внутри участка.

Распашные врата преимущественно устанавливаются в узких проездах, где другие конструкции не подойдут. В этом случае надёжность будет самая лучшая. Ещё одним минусом таких ворот является необходимость в укреплении опорных столбов. Если они не будут иметь достаточной жёсткости, то со временем наклонятся внутрь, что приведёт к заклиниванию створок.

Также при установке автоматики на такой тип ворот нужно покупать два механизма, которые будут синхронно работать, в отличие от других типов, где необходимо приобретать один электрический двигатель.

В этом видео вы подробнее узнаете об автоматических воротах:

Откатная разновидность

Откатные ворота отличаются удобством в использовании. В открытом положении они находятся вплотную к забору и практически не занимают места на участке. Кроме этого, в таком типе ворот есть три вида опор.

В зависимости от опорной поверхности откатные ворота бывают:

1. Консольные. Опорой выступают роликовые механизмы, которые с помощью кронштейнов или болтов крепятся к бетону. Располагается такой механизм вне зоны проезжей части. На практике конструкции с нижними роликовыми механизмами-опорами и верхними направляющими считаются самым надёжным и удобным вариантом. В основном такие конструкции ворот и устанавливают.
2. Рельсовые. Снизу на проезжей части по всему периметру устанавливается направляющая рельса, по которой ездят ролики, приваренные к створкам. На сегодняшний день она утратила свою популярность, так как её можно установить не на всех поверхностях, а также нужен постоянный ремонт и чистка направляющей.
3. Подвесные. Для них характерна верхняя направляющая. Сами створки передвигаются на роликах. Их монтируют в местах, где требуемая высота ворот более 2 метров. При необходимости такой тип ворот может состоять из 2 частей. Устанавливают двойные подвесные конструкции в местах, где нет достаточно места по бокам для установки одностворной конструкции.

У откатных конструкций имеются свои нюансы

Откатные ворота используют во многих областях: частных, производственных и т.п. Такой тип ворот наиболее удобен, так как не требует дополнительного места перед въездом.

Минусами конструкции являются:

• необходимость установки фундамента;
• более сложная конструкция, по сравнению с распашными;
• при узком проезде откатные конструкции не установить, так как потребуется минимум 4-5 метров в сторону от проезда для их размещения в открытом положении.

Несмотря на существенные минусы, именно откатные врата пользуются огромной популярностью, так как на них намного легче установить автоматизированную систему, чем на распашные или другие виды конструкций.

Гаражные типы

Для гаража подойдут все три вида конструкций.

Но, как правило, выделяют следующие разновидности:

• подъемно-поворотные;
• секционные;
• роллетные.

Подобные конструкции автоматических гаражных ворот своими руками сделать сложновато. Они не очень подходят для самостоятельного производства и установки.

Системы привода

Чтобы механизм начал действовать, и вращательное движение мотора передавалось на врата, необходимо установить соответствующее крепление.

Система привода состоит из нескольких элементов

Оно бывает нескольких видов:

• кривошипно-шатунный механизм;
• винтовая передача;
• червячный механизм;
• использование рейки;
• механизм с использованием зубчатого колеса;
• цепная передача.

Все виды передач подходят для любых ворот, даже для гаража.

Механизмы для распашных конструкций

Чтобы самодельные автоматические распашные ворота начали самостоятельно закрываться и открываться, на них необходимо установить привод рычажного или линейного типа. Последние, на первый взгляд, выглядят как автомобильный амортизатор и действуют по принципу удлинения штока привода. Механизмы рычажного типа напоминают движение руки. Их размер при работе не изменяется, а крепятся они подвижным шарниром.

Если нужно, чтобы конструкция открывалась в любую сторону, лучше использовать линейные механизмы. Но если створки навешены на кирпичные столбики, то лучше применять рычажные, так как они не столь требовательны к размещению точки опоры.

Для самостоятельного производства линейного механизма умельцы используют детали от спутниковых антенн, а также изготавливают винтовые механизмы.

Для рычажных типов передачи также используют подручные заводские средства. Ими зачастую выступают приводы от автоматических стеклоподъёмников или стеклоочистителей.

Также для самостоятельного производства часто используют редуктор от электродвигателя.

Автоматизация откатных ворот

Если нет желания самостоятельно придумывать механизм для конструкции, можно приобрести её в специализированных магазинах.

В комплект входит:

• привод;
• зубчатая рейка;
• блок управления.

Самостоятельная установка

Не менее качественную систему можно собрать самостоятельно. К тому же это позволит сэкономить бюджет на комплектующих.

Для самостоятельного производства привода понадобится:

• старый, но работающий электромотор;
• 2 звёздочки;
• цепь для передачи крутящего момента от мотора к воротам.

Заводских моделей распашных ворот есть множество. Отдельно продаются и механизмы привода. Сделаны они качественно и способны работать при разных погодных условиях. Отличаются покупные механизмы необходимым усилием для открывания, количеством нужной электроэнергии и силы тока.

Единственным большим минусом установки таких вариантов является их цена. За простой механизм с блоком управления необходимо заплатить в районе 20 000 рублей. Этот фактор является решающим, чтобы задуматься о самостоятельной установке ворот.

Подготовка места

Правильный выбор места является решающим фактором для успешной постройки.

Чтобы конструкция была практичной, необходимо учесть несколько нюансов:

• место для установки;
• возможность открывания в одну или две стороны, только наружу или внутрь и т.п.;
• размеры створок;
• особенности монтажа опорных стоек;
• тип крепления приводного механизма, а также место его установки;
• способ монтажа кабелей с подачей электричества к воротам;
• наличие дополнительного аккумулятора питания;
• особенности фиксирующего элемента.

Также не стоит забывать об особенностях материалов, из которых будут делаться ворота. Если все нюансы по проектировке решены, тогда можно приступать к выбору привода и составлению схемы.

Габариты конструкции

Сначала необходимо определиться с шириной будущего проёма. При составлении проекта необходимо учитывать, какие автомобили будут проезжать сквозь ворота. Если в хозяйстве нет спецтехники, то достаточно проёма в 2,5 м. Но когда есть трактор или грузовые машины, то минимальная ширина должна составлять 3,5 м.

Необходимо учесть и возможность проезда автомобиля под прямым углом. Если дорога возле участка слишком узкая, чтобы совершить разворот и въехать в проезд под углом 90°, ширину ворот увеличивают на 1-2 метра. Не стоит забывать и о том, будут ли ворота открываться на проезжую часть или нет. Если да, то к ширине проезда необходимо добавить ещё несколько десятков сантиметров.

Если есть возможность сделать конструкцию шире, даже когда в этом нет необходимости, то лучше это сделать. Как показывает практика, ширины в 4-4,5 метра будет достаточно для проезда любой спецтехники.

Необходимые материалы

Для каркаса конструкции идеально подойдут профильные трубы из стали. Они максимально надёжны и делают конструкцию жёсткой.

Не забываем про необходимый материал

Для обивки каркаса можно воспользоваться следующими материалами:

• листы металла;
• поликарбонатные листы или профнастил;
• доски;
• кованные элементы.

Экстравагантно выглядят конструкции с комбинированием нескольких элементов. К примеру, можно сделать ворота с кованными и деревянными элементами.

Для изготовления опор необходимо подготовить:

• трубы из стали или обыкновенные швеллеры;
• деревянный брус;
• бетон;
• камень или кирпич для кладки столбцов.

Прочность стоек должна соответствовать весу полотен. В противном случае они будут сходиться внутрь, и о нормальной работе автоматической системы не может идти и речи.

Для постройки каркаса ворот понадобится классический шаблон или схема. Автоматику для распашных ворот своими руками лучше также конструировать по шаблону. Какие именно выбирать схемы — дело каждого. Решающее значение имеет качество материалов, производства и уровня мастерства. Можно выбрать классические шаблоны, оригинальные или самостоятельно начерченные, если есть опыт.

Этапы работы

Для получения хорошего результата необходимо чётко придерживаться пошаговой инструкции.

Для начала устанавливаются опорные стойки. Во избежание искривления стоек глубина, на которую они должны быть опущены в землю, должна составлять не менее 1 метра.

Устанавливать стойки необходимо в такой последовательности:

1. Разметить место для установки.
2. Выкопать 2 ямы глубиной минимум 1,3 м и шириной в 0,6 м.
3. На дно ям насыпать мелкого щебня толщиной 15-25 см.
4. Установить и выставить по уровню опоры.
5. Залить бетоном.

Если вес полотен большой, то понадобится дополнительное укрепление стоек. Сделать это можно с помощью нижней перевязки, предварительно выкопав траншею от стойки к стойке. Потом укрепить всё арматурой и залить бетоном.

Важно не продолжать дальнейшие работы, пока бетон хорошо не засохнет. При тёплой погоде достаточно недели.

Сварка створок осуществляется в несколько этапов:

1. Нарезается профиль согласно размерам в чертеже.
2. Зарезать в профиле концы под углом 45° в элементах, создающих основной прямоугольник.
3. Конструкция сваривается.
4. Привариваются остальные элементы середины.
5. Привариваются петли.
6. Все сварные элементы зачищаются болгаркой.
7. С помощью болтов крепятся профильные листы, конструкция зашивается.

После приварки противоположных петель на столбах и установки ворот можно переходить к монтированию автоматического механизма.

Это интересно: сдвижные ворота своими руками без автоматики.

После монтажа всей конструкции проверяют качество открывания ворот, работы автоматизированного механизма и т.п. Двигатель и все электрические части можно обезопасить от дождя кожухом, который делают из подручных материалов.

Для владельца дачного участка, который умеет работать такими инструментами, как сварка и болгарка, сделать ворота несложно. Но более сложная процедура — автоматизация процесса. Не все домовладельцы рискуют самостоятельно делать автоматические ворота, боясь сложных электрических механизмов. Тем не менее, изготовить автоматизированные ворота несложно. Главное – желание и соответствие веса ворот, надёжности механизма и опорных столбов.

Автоматические ворота: особенности, достоинства и недостатки

Если не брать во внимание чересчур оригинальные конструкции, то все существующие ворота можно разделить на три группы:

• откатные;
• распашные;
• гаражные.

Распашные конструкции имеют самую богатую историю и знакомы всем по двум створкам, которые при помощи петель крепятся к боковым опорным столбам. Такие ворота отличаются простотой и надёжностью, но требуют места для открывания перед въездом на участок или во двор. Распахивающиеся створки являются незаменимым вариантом для узких проездов и в сравнении с другими конструкциями обладают максимальной надёжностью. Самый большой минус ворот этого типа заключается в повышенных требованиях к устойчивости боковых столбов. Недостаточная жёсткость стоек со временем приводит к их наклону, а это, в свою очередь, вызывает заклинивание створок. Недостатком является и то, что для их автоматизации потребуется пара синхронно работающих приводов, в то время как другие системы нуждаются лишь в одном исполнительном механизме.

Для автоматического открывания распашных ворот потребуется пара синхронно работающих приводов

Откатные ворота имеют полотно, которое можно отодвинуть в сторону буквально вплотную к забору. В зависимости от опорной поверхности, откатные системы делятся на три вида:

• консольные — полотно опирается на ролики, установленные на бетонном фундаменте за пределами площадки для проезда. Из всех откатных систем ворота с верхней направляющей и нижними роликовыми тележками сегодня считаются наиболее надёжными и практичными;

  Система «ролик-направляющая» для откатных ворот консольного типа

• рельсовые — створки опираются на ролики, которые передвигаются по установленной на проезжей части направляющей. Сегодня практически не используются, поскольку требуют идеально ровной площадки и постоянного ухода за рельсом;
• подвесные — с верхней направляющей, по которой на роликах передвигается створка. Их устанавливают там, где требуется полотно высотой более 2 м, а также при больших перепадах высот и на въездах для рельсового транспорта. При нехватке пространства по бокам от проезда подвесные ворота могут состоять из двух полотен.

Сдвижная система является наиболее практичной, поскольку не зависит от наличия места перед въездом.

Откатные ворота сегодня используются как в частных домовладениях, так и для оснащения автостоянок, открытых площадок и различных промышленных объектов

Что же касается минусов, то к ним можно отнести необходимость в обустройстве фундамента и более сложную, чем у распашных ворот, конструкцию. Кроме того, сдвигающееся в сторону полотно на узком участке не поставить — потребуется не менее 5 дополнительных метров в сторону от проезда. Несмотря на это именно откатные ворота легче всего поддаются автоматизации и отличаются самим высоким удобством и надёжностью в работе.

Хоть для обустройства гаража и подходят все описанные выше конструкции, «истинно гаражными» считаются подъёмно-поворотные, секционные и роллетные механизмы. Такие системы являются наиболее сложными для изготовления в кустарных условиях, поэтому домашними мастерами практически не используются.

Приводы для автоматизации

Превратить вращательное движение вала электромотора в поступательное движение исполнительного механизма можно несколькими способами:

• с помощью кривошипно-шатунного механизма;
• винтовой или червячной передачей;
• посредством рейки и зубчатого колеса;
• цепной передачей.

С использованием этих кинематических схем надёжный, работоспособный привод можно соорудить даже в условиях гаража или небольшой домашней мастерской.

Для распахивающихся створок

Чтобы сделать распашные ворота автоматическими, на их створки устанавливают приводы линейного или рычажного типа. К первым относятся механизмы с червячной или винтовой передачей, работающие по принципу изменения длины штока. Рычажными называют конструкции, принцип действия которых напоминает движение руки. Они состоят из двух рычагов, которые соединяются подвижным шарниром.

Заводской привод линейного типа

Чаще всего используют линейные приводы — их можно установить на распашные ворота со створками, которые открываются в любую сторону. Если же полотна навешены на каменные или кирпичные столбы, то проще применить один из рычажных механизмов — они не так требовательны к расположению точки опоры.

В кустарных условиях линейные системы для автоматического открывания ворот чаще всего представлены заводскими актуаторами для спутниковых антенн или самодельными приводами с винтовой передачей. Для рычажных конструкций также используются готовые механизмы — в их качестве выступают приводы автоматических стеклоподъёмников или стеклоочистителей. Что же касается самоделок, то в сети можно найти и оригинальные решения из редукторного электродвигателя и составного рычага.

В домашних условиях привод для распашных ворот можно сделать из автомобильных стеклоподъёмников

Автоматика для сдвижного полотна

Для механизации откатных ворот можно использовать комплект заводской автоматики, в который входит привод, зубчатая рейка и блок управления с датчиками. Если же есть желание сэкономить, то не менее надёжную систему можно собрать из подходящего электромотора с редуктором, пары звёздочек и длинной цепи от автомобильной или сельскохозяйственной техники.

Схема самодельного привода для откатных ворот

Изготовление автоматических распашных ворот

Для распашных ворот промышленность выпускает множество приводов рычажного и линейного типа, рассчитанных на различное напряжение питания и усилие открывания. Эти механизмы отличаются высокой прочностью, надёжностью и способны обеспечить работоспособность конструкции в любых погодных условиях. Их можно было бы назвать идеальным выбором, вот только есть одно но — за пару простых исполнительных механизмов и блок управления придётся отдать более 300 евро. Именно поэтому автоматические распашные ворота лучше всего сделать своими руками.

Конструкция распашных ворот

Подготовительные мероприятия

Чтобы ворота были удобными и практичными, необходимо учитывать несколько факторов:

• место установки;
• способ открывания — внутрь или наружу;
• габариты створок;
• вид и способ монтажа опорных стоек;
• тип, а также способ и точки крепления приводов;
• метод прокладки кабелей к исполнительным механизмам;
• тип питания (только от электросети или с резервным аккумулятором);
• конструктивные особенности фиксатора;

Кроме того, потребуется учитывать особенности материалов, из которого будут изготавливаться ворота. Только ответив на этот вопрос, можно приступать к проектированию конструкции и выбору привода.

Размер створок

При определении размера ворот ориентируются на ширину автомобилей, которые будут заезжать на участок. Для проезда легкового транспорта будет достаточно проёма 2.5 м, тогда как грузовики и трактора потребуют проезжей части шириной от 3.5 м. Необходимо учитывать и то, смогут ли машины заезжать под прямым углом к проёму. В случае когда узкая дорога возле участка не позволяет сделать необходимый манёвр, проезд расширяют в 1.2 – 1.5 раза. Кроме того, обратите внимание, будут ли открытые створки выступать на проезжую часть. В случае, когда конструкция ворот не исключает такую возможность, к размеру проёма необходимо прибавить ещё и удвоенную толщину одного полотна.

Если конфигурация участка позволяет сделать широкие ворота, не стоит пренебрегать этой возможностью. Кто знает, может через пару лет на участок надо будет загнать строительный кран или самосвал? Как показывает практика, проёма шириной 4–4.5 м будет достаточно для проезда любой автомобильной техники.

Выбор материала

Для изготовления каркаса ворот лучше всего подходят стальные профильные трубы — они имеют высокую прочность, и, что очень важно, делают конструкцию максимально жёсткой. Для заполнения воротного полотна подходят:

• металлические листы;
• поликарбонат;
• профнастил;
• доски или штакетник;
• ковка.

Изящно и оригинально выглядят ворота с комбинацией различных материалов. Например, кованых элементов с основанием из поликарбоната или дерева.

Распашные ворота можно сделать ажурными, с заполнением из металлических прутков или кованых элементов

Как правило, на выбор материала для ворот самое большое влияние оказывает толщина кошелька их владельца. Тем не менее, если делать створки своими руками, то можно сэкономить на оплате труда специалисту и за счёт этого выбрать более дорогую ковку или штамповку.

Для изготовления опорных стоек можно выбрать:

• стальные трубы или швеллеры;
• брус из твёрдых пород дерева;
• железобетон;
• каменную или кирпичную кладку.

Выбор материала, из которых будут изготовлены столбы, должен учитывать вес полотен. В противном случае под весом створок стойки будут сходиться и закрывание ворот будет требовать значительных усилий — о нормальной работе автоматических устройств в таких условиях не может быть и речи.

Изготовление распашных ворот не отличается высокой сложностью, а их конструкция предполагает использование оригинальных эскизов. Точно следовать какому-то чертежу нет необходимости — всё зависит от фантазии и финансовой состоятельности хозяина участка. Тем не менее представляем вашему вниманию чертежи и схемы автоматических распашных ворот. Надеемся, они помогут вам создать собственный проект без трудноустранимых ошибок и досадных оплошностей.

Фотогалерея: схемы и чертежи автоматических ворот

Распашные ворота с калиткой, врезанной в одну из створокРаспашные ворота с двойным заполнением профнастиломРаспашные ворота с калиткой и усиленным каркасомРаспашные ворота без калиткиСхема автоматизации распахивающихся створокСхема электрических подключений привода распашных воротСхема автоматизации распашных ворот

Что понадобится в процессе работы

Для сооружения распашных ворот понадобится немало разнообразных материалов:

• для монтажа опорных стоек — металлические трубы, камень или кирпич. Если столбы будут изготовлены в виде кладки, то следует подготовить металл для закладных;
• для изготовления каркаса — профильные трубы сечением от 60х60 мм до 40х20 мм;
• для заполнения каркаса — стальные листы, профнастил, дерево, поликарбонат или кованые элементы;
• петли;
• детали механизма запирания.

Лучше всего для оснащения автоматических распашных ворот подходят петли с привалочной плоскостью и опорным подшипником

Закладные детали представляют собой металлические элементы, которые устанавливают в кладочные швы для последующего крепления створок и других деталей конструкции. Изготавливаются из толстой листовой стали, металлических уголков, швеллеров и т. д.

Для устойчивости конструкции металлические стойки надо будет забетонировать, а под столбы из камня и кирпича соорудить фундамент. Для этого надо будет завезти на участок песок, щебень и цемент.

Сделать привод распашных ворот можно из новых или бывших в употреблении деталей и узлов от автотранспорта и бытовой техники. Так, в качестве деталей механизма автоматического открывания подойдут:

• редукторные электродвигатели с усилием не менее 120 Н;
• автомобильные электростеклоподъёмники;
• винтовые домкраты;
• актуаторы спутниковых антенн.

  Пара линейных актуаторов для спутниковых антенн смогут послужить в качестве привода для ворот с небольшой массой

Систему дистанционного управления очень просто сделать из простенькой автомобильной сигнализации, подключив электромоторы приводов через обычное 12-вольтовое реле. Кроме этих деталей понадобятся концевые выключатели, сигнальная лампа и монтажные провода.

Для изготовления ворот не требуется специального инструмента или каких-то профессиональных приспособлений. Что же касается автоматического привода, то всё зависит от его конструкции — возможно, некоторые детали придётся выточить на станке или заказать у знакомого токаря. В остальном же следует подготовить или приобрести:

• сварочный аппарат (лучше всего небольшой инвертор, который удобно перемещать по участку);
• угловую шлифмашину (по-народному «болгарку»);
• заклёпочник;
• электродрель с набором свёрл по металлу;
• набор гаечных ключей;
• рулетка;
• строительный уровень;
• чертилка из инструментальной стали.

Кроме того, для земляных и бетонных работ будут нужны лопаты, ёмкости для сыпучих материалов и раствора, материалы для опалубки и трамбовка. Не забудьте и о том, что металлические поверхности надо будет защитить от атмосферных воздействий, поэтому заранее купите преобразователь ржавчины, грунтовку по металлу и алкидную краску для наружных работ.

Этапы строительства

Пошаговая инструкция по изготовлению автоматических распашных ворот позволит систематизировать процесс и избежать ошибок в работе.

Установка опорных стоек

Установка опорных стоек с армированием и без него

Металлические или деревянные столбы должны входить в землю на глубину не менее 1 м, иначе под весом створок они будут смещаться от вертикального положения. Для того чтобы установить опоры, необходимо:

1. Разметить место установки стоек.
2. Вырыть две ямы глубиной 1.2–1.5 м и диаметром до 0.5 м.

   На неустойчивых грунтах и в местности с близлежащими грунтовыми водами столбы необходимо вкапывать в землю на глубину промерзания почвы.

3. На дне траншей сделать щебневую отсыпку высотой до 20 см и тщательно её уплотнить.
4. Установить опору и выровнять её по высоте и вертикали.
5. Смешав цемент М-400, песок и раствор в пропорции 1:3:3, приготовить бетонный раствор.
6. Бетон залить в подготовленную траншею и тщательно уплотнить. По мере заполнения ямы раствор несколько раз штыкуют, чтобы выгнать из него пузырьки воздуха.
7. Аналогично устанавливают вторую стойку.

   При бетонировании столбов главное — правильно выставить опоры по вертикали

При значительной массе каждого полотна, а также в случае изготовления столбов из камня или кирпича, потребуется нижняя перевязка металлических стоек и обустройство фундамента.

Усиление опорных столбов и фундамента для установки автоматических распашных ворот

Работу ведут по такому алгоритму:

1. Поперёк проезжей части копают длинную траншею глубиной 80–120 см и шириной 40–50 см.
2. Дно ямы отсыпают 15–20 см слоем мелкого щебня.
3. По краям котлована устанавливают и выравнивают металлические стойки.
4. На расстоянии 20–30 см от нижнего и верхнего края траншеи между стойками вваривают перемычки из профильной трубы, швеллера или стального уголка.
5. Если столбы планируется выполнять при помощи кирпичной или каменной кладки, то к металлическим стойкам на расстоянии 30 см от верхней и нижней границы приваривают закладные для крепления петель. В этом случае отпадает необходимость в установленных снизу распорках — достаточно сделать прочное бетонное основание под каждым столбом.
6. Заполняют конструкцию раствором.

   Схема установки закладных на столбах из кирпичной кладки

После заливки бетон должен отстояться не менее 10 дней, которые можно потратить на изготовление створок. Весь этот срок основание опор периодически поливают водой — это повысит его прочность и позволит избежать растрескивания.

Сварка створок

Чтобы каркас во время сварочных работ не скрутило «пропеллером», рекомендуется на чистом и ровном месте обустроить простейший стапель. Для этого используют деревянные бруски и рейки, из которых собирают плоскую горизонтальную конструкцию.

Стапель для сварки створок

Основной причиной, которая приводит к нарушению геометрии створок во время эксплуатации, является ветровая нагрузка. Поэтому рама ворот должна быть максимально жёсткой — особенно это касается полотен с заполнением из таких материалов, как поликарбонат и профнастил. Лучшим материалом для изготовления каркаса считается профилированная стальная труба. Процедуру монтажа несущей рамы проводят в несколько шагов:

1. Профиль разрезают на куски необходимого размера.
2. На стапель укладывают нижнюю поперечину и, контролируя прямой угол, приваривают к ней боковые стойки.

   При изготовлении ворот нужен постоянный контроль геометрических параметров

3. Монтируют верхнюю поперечину и другие элементы каркаса.

   Сварка каркаса распашных ворот на металлическом стапеле

4. Приваривают петли.

   Петли к закладным можно приварить при помощи толстых металлических пластин

5. При необходимости крепят профнастил или другой выбранный в качестве заполнения материал. Если для этого используется стальной лист, то сварку ведут короткими швами через промежутки в 20–30 см.
6. Зачищают сварочные швы.

После этого к столбам приваривают ответные части петель и створки навешивают на место. Приступать к малярным работам пока ещё рано — это делают после того, как будут смонтированы кронштейны для крепления приводного механизма.

При установке створок на место можно воспользоваться любыми подходящими подпорками

Как соорудить привод

После установки ворот приступают к установке автоматического привода. Чтобы определить, какой из механизмов — линейный или рычажный, подойдёт, измеряют расстояние между плоскостью полотна и внешним краем столба (отмечено буквой М на нижнем рисунке).

Схема установки линейного привода на распашные ворота

Если указанный размер превышает 150 мм, то применяют рычажный механизм. В противном случае можно устанавливать привод линейного типа. Он относится к более современным и эстетичным. Если же линейную автоматику необходимо установить на массивных столбах из камня или кирпича, то в кладке делают ниши с закладными для крепления привода.

Крепление актуатора в нишу — один из способов совместить линейный привод с массивными столбами

Линейный механизм открывания ворот со створками весом до 100 кг можно изготовить из двух актуаторов для спутниковых антенн. Всё, что для этого понадобится — прикрепить к полотнам и столбам ворот кронштейны для их крепления. Выбирая актуаторы, предпочтение отдают устройствам с ходом штока не менее 350 мм.

Для более тяжёлых ворот линейный привод можно изготовить самостоятельно. Вот что для этого понадобится:

• домкрат винтовой от вазовской «классики» — 2 шт.;
• механизм автомобильных стеклоочистителей — 2 шт;
• отрезки профильных труб;
• листовая сталь толщиной 4 мм;
• резьбовые шпильки или винты Ø6 мм и длиной 10 мм.

  Домкрат от старых ВАЗов отлично подходит для изготовления линейного привода

В процессе работы будут нужны всё те же болгарка, сварочный инвертор и электродрель, а также другой слесарный инструмент, который есть у каждого хозяина.

Изготовление привода ведут по следующей схеме:

1. С домкрата снимают защитную крышку, демонтируют ручку и шестерни. При помощи стопорных колец и шайб сооружают фиксатор, предотвращающий продольный люфт винта.

   Бывший в употреблении домкрат необходимо полностью разобрать и почистить

2. Воспользовавшись болгаркой, демонтируют опорную платформу подъёмного устройства.
3. Механизм стеклоочистителей разбирают — в дальнейшем понадобится только электромотор с редуктором.

   Электродвигатель стеклоочистителя в сборе с редуктором

4. Из отрезка профильной трубы 20х20 см длиной 6–8 см изготавливают присоединительную муфту, которую крепят к винту домкрата.

   Монтаж присоединительной муфты выполняют при помощи сварки

5. В квадратном прутке 18х18 мм выполняют сверление, в котором нарезают резьбу под вал редуктора.
6. Монтируют ответную часть присоединительной муфты на моторчик стеклоочистителей.

   Подготовленный к монтажу редуктор

7. В верхней части домкрата приваривают стальную пластину 80х80 мм для крепления электромотора.

   Монтаж присоединительной пластины

8. По углам пластины выполняют ряд сверлений, соответствующих присоединительным размерам корпуса редуктора.
9. Электродвигатель и винтовую часть собирают при помощи длинных шпилек и гаек.

   Самодельный привод для ворот в сборе

Ещё один вариант изготовления привода из «жигулёвского» домкрата представлен на рисунке ниже. Механизм выглядит более громоздко, но зато не потребуется демонтировать планетарную передачу и продумывать фиксацию рабочего винта.

Ещё один вариант привода из моторчика дворников и домкрата от ВАЗовской «классики»

В случае когда для автоматизации ворот подходит только рычажный механизм, можно воспользоваться приводом стеклоподъёмников автомобиля ГАЗ или доработать парой рычагов любой подходящий редуктор.

Привод из стеклоподъёмника для автомобиля ГАЗ

Для подключения привода к сети напряжением 220 В используют понижающий трансформатор с выпрямителем на 12 В. Для отключения электродвигателя в крайних положениях используют концевые выключатели. При этом необходимо продумать, каким образом будет осуществляться реверс двигателя. Возможно, в этом вам смогут помочь несколько электрических схем, которые используются на реальных конструкциях.

Фотогалерея: схемы электрических подключений деталей привода автоматических ворот

Электрическая принципиальная схема с реле для привода распашных воротСхема подсоединения элементов привода распашных воротСхема для реализации реверса

Монтаж и настройка привода

Для установки привода к столбам и створкам необходимо приварить обычные П-образные кронштейны, которые будут обеспечивать подвижное соединение.

Узел сопряжения привода и створки ворот

В качестве оси вращения лучше всего использовать калёные болты диаметром 8–10 мм. Оцинкованные китайские метизы из ближайшего строймага лучше не использовать — слишком мягкая сталь будет быстро изнашиваться, а это не способствует надёжности и безопасности.

А теперь — несколько полезных советов по установке и настройке привода от специалистов, которые занимаются монтажом автоматических ворот:

• устройство устанавливается электромотором и рычагом вниз, лучше всего по верхнему краю полотна;
• в первую очередь выполняют крепление механизма к столбам, а затем — к створкам ворот;
• после монтажа привода ворота необходимо открыть вручную и настроить работу концевых выключателей;
• электропитание следует подключать при заблокированном приводе;
• для того чтобы избежать поломки электродвигателя при блокировании створок, в электрическую схему вводят устройство, отключающее сеть при резком возрастании силы тока;
• на видном месте устанавливают сигнальную лампу, которая будет включаться при подаче напряжения на электромоторы.

После монтажа проверяют плавность открывания и чёткость срабатывания «концевиков». Электромотор и редуктор защищают от осадков при помощи кожухов, которые можно сделать из подручных средств.
