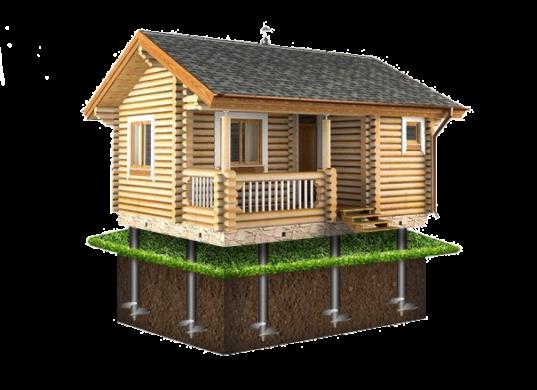

Баня на винтовых сваях

Полы из бетона

Многие изучают фото полов в банных помещениях в интернете, забивают поисковые фразы «устройство пола в бане на винтовых сваях», «баня на сваях: как сделать пол». Вариантов для изучения предоставляется масса.

Приведем пример обустройства наиболее часто используемого бетонного пола, работы по обустройству которого ведутся в несколько этапов:

  • грунтовое основание тщательно выравнивается, трамбуется;
  • заливается первый бетонный пласт, толщина которого составляет не менее пяти сантиметров;
  • если заливка каркасная, то для утепления пола используется керамзит или войлочный материал;
  • выполняется армирование, по которому заливается второй бетонный слой (прочитайте: «Устройство бетонного пола в бане своими руками – этапы работ «);
  • поверхность застывшего бетона выравнивается стяжкой, изготовленной из песка и цемента;
  • устраивается финишное «чистовое» покрытие. Для этого используются отделочные материалы, которым не страшен повышенный уровень влажности.

При ведении всех строительных работ необходимо соблюдать наклонный угол в сторону водостока, который должен примерно составлять десять градусов. Если планируется установка печи или котла – в этой точке пол должен быть особо прочным, следует предусмотреть дополнительное армирование, использовать цемент более высокой маркировки.

Под канализационную сеть, выводящую сточные воды, необходимо устроить отверстия в цокольной части. Через них пройдут сливные трубы из пластикового материала, предназначенные для вывода вод в дренажную систему.

Мероприятия защитного и профилактического вида

Основная опасность для пола в банном помещении заключается в повышенном уровне влажности, постоянных испарениях, сырости. В обязательном порядке необходима гидроизоляция, все строительные материалы обрабатываются специальными составами. Если этими требованиями пренебречь – образование плесени и грибка, которые способны уничтожить не только дерево, но и бетон, вам обеспечены.

Все отдельные элементы конструкции пола должны быть однозначно подвергнуты обработке антисептиками, которые сегодня в большом количестве предлагает рынок строительных материалов. Рекомендуется на этом мероприятии не экономить, обрабатывая поверхности по несколько раз. Если планируется укладка в пол утеплительного материала, однозначно должна быть выполнена гидроизоляционная прослойка. Все эти мероприятия в комплексе позволят продлить эксплуатационный срок банного помещения, отодвинуть вероятные ремонтные работы на более поздний период.

Когда по определенным причинам нет возможности все рекомендации выполнить в процессе строительных работ, следует обязательно провести определенные процедуры, способные предотвратить деревянные и бетонные поверхности от разрушений. В таких случаях. Деревянные полы разбираются, тщательно выветриваются и просушиваются, устраняются места, в которых начала появляться гниль. Доски и лаги зачищаются наждачной бумагой, пропитываются растворами-антисептиками, снова сушатся. Рекомендуется. Выполнив все перечисленные мероприятия, покрыть древесину восковым или лаковым составом на водоотталкивающей основе.

Как самостоятельно установить сваи своими руками

Для этого используется специальная металлическая труба с лопастями на конце. Внешний диаметр трубы немного больше сердцевины и во время вкручивания медленно расширяется. Такая свайная конструкция подразумевает качественное внедрение сваи в почву без нарушения целостности пластов. Вкрутить конструкцию в почву не составит труда своими руками.

Подбирать такое устройство нужно, учитывая ряд правил:

  • Сваи покупаются строго по вычислениям проектировщика, расчет должен выполняться на основании подробных геодезических вычислений, а также с учетом сезонных подвижек почвы;
  • Часто ввинтить сваи своими руками в грунт сложно через особенности самой почвы. В таких случаях нужно воспользоваться услугами нескольких человек;
  • Также проблемы с погружением металлической трубы могут возникнуть через близость к различным кустам и деревьям.

Как правильно ввинтить сваи в почву

Баня на винтовых сваях будет стоять долго, если при монтаже основания выполнить ряд ключевых правил и придерживаться порядка действий при строительстве фундамента для бани.

Также нельзя экономить на строительных материалах, потому что свайная конструкция должна выдерживать нагрузку бруса и углового сруба здания.

Баня на свайно-винтовом фундаменте

Покрыть металлические трубы антикоррозийным составом, использовать только новые трубы;

  • Провести разметку месторасположения свайной конструкции, используя колышки и уровнемер;
  • Сделать небольшие углубления для будущих опор каркасного фундамента;
  • Теперь пора ввинчивать металлические сваи в землю, делается это круговыми движениями по часовой стрелке с небольшим нажимом. При выполнении таких работ нужно строго контролировать вертикальность конструкции;
  • Сваи закручиваются до тех пор, пока конструкция не достигнет почвы, которая уже не промерзает;
  • После закручивания всех свай нужно выровнять верхние кромки по одному горизонтальному уровню. Для этого используются уровни, болгарка или шлифовальная машина;
  • В свайную конструкцию заливается бетон, который создает дополнительную жесткость конструкции и увеличивает прочность фундамента;
  • Для создания горизонтальной плоскости к верхней кромке свай привариваются металлические пластины, на которые ложатся бетонные плиты.
  • Как сделать соединение составных частей своими руками

    Смонтированные опоры теперь нужно соединить металлическими компонентами, на которые затем будет ложиться брус и угловой сруб. Для этого используется ростверка, сделанная с бетона или натурального дерева. Если используется сруб, тогда нужно дополнительно армировать углы фундамента. Для бань рекомендуется использовать повышенный ростверк, который нужно установить непосредственно на грунт и не вкапывать в почву.

    Устройство такого основания практически не отличается от классического бетонного, просто отличается глубина залегания основания. Затем уже на него ложится несущая конструкция стен, сделанных с бруса или сруба. Порядок выполнения фундамента для бань:

    • Снимается верхний слой почвы строго под толщину будущего фундамента. В полученную траншею засыпается песок и щебень. Так получается надежная амортизационная подушка.
    • Теперь нужно сделать опалубку. Она делается с бруса или досок методом сколачивания отдельных щитов. Конструкция делается максимально прочной, чтобы выдержать массу бетона.
    • Затем делается армирование внутренней части фундамента. Выполняется армирование с металлических прутьев или проволоки, соединение делается методом сварки.
    • Теперь можно траншею заливать бетоном. Рекомендуется заливку делать равномерно по всей площади фундамента.

    В некоторых случаях бетонный ростверк не делается. Для удешевления конструкции здания можно прямо на металлические опоры устанавливать деревянные брусья. А сруб надежно армировать гвоздями или проволокой.

    Благодаря развитию технологий постройки быстровозводимых промышленных или военных объектов, а также их постепенному внедрению в сферу гражданского и частного жилищного строительства, для массового использования стали доступны некоторые новинки строительной индустрии.

    В частности, это касается свайных быстровозводимых фундаментов. Коттедж или баня на винтовом фундаменте вошли в число наиболее популярных быстровозводимых строений загородного или дачного типа. Свайно-винтовой фундамент для бани или каркасного дачного дома обустроить намного проще, нежели литой сплошной, столбчатый или ленточный фундамент из бетона.

    Подробное описание свайно винтового фундамента

    Основу данного вида фундамента составляют винтовые сваи. Винтовая свая — это металлическая труба с заостренным нижним концом, на котором располагаются лопасти, ввинчивающиеся в грунт. Они обеспечивают возможность заглубления сваи в почву без бурения скважины. Для этого не требуются какие-либо средства строительной техники, а вполне достаточно усилий нескольких человек. Это значительно снижает стоимость винтового фундамента для бани или дома за счет экономии средств на аренду тяжелой строительной техники. В целом его себестоимость может быть на 30-50% ниже, чем фундамента столбчатого, ленточного или массивного типа.

    Преимущество фундамента изготовленного из винтовых свай по сравнению с бетонным фундаментом любого типа заключается в малых затратах времени и труда на изготовление свайного фундамента при сравнительно небольшой стоимости и большом сроке эксплуатации.

    Фундамент для бани на винтовых сваях не деформируется при сезонных изменениях грунта.

    Он может быть возведен как на твердой, так и на мягкой пучинистой почве, в том числе на неустойчивом песчаном грунте.

    Сейсмическая опасность тоже не помеха для свайно винтового фундамента. Устойчивость постройки при землетрясении будет достаточно высокой.

    Кроме того, баня на свайном фундаменте может быть построена на участке, имеющем неровный рельеф, даже на скалистом склоне. Это позволит сделать из обычной бани или любой другой надворной постройки дополнительный элемент ландшафтного дизайна.

    Главное, обустраивая винтовой фундамент для бани, тщательно соблюдать все технологии его возведения. Только в этом случае дом или баня на свайном фундаменте будут стоять в течение долгого времени, не создавая лишних проблем своему владельцу.

    Предварительные работы

    Главное условие прочности и долговечности свайно-винтовой конструкции — правильно произведенный предварительный расчет и проверка грунта. Заглубление свай проводится ниже уровня промерзания почвы при самых низких температурах в данном регионе. Еще 1 важный момент — составление плана расположения водных жил, подземного кабеля и линии трубопровода на строительном участке.

    Чтобы возвести свайно-винтовой фундамент под баню, выбранный участок необходимо очистить от посторонних предметов, мусора или снега (в зимнее время). По предварительно составленной схеме расположения свай производится разметка.

    Далее сваи, составляющие винтовой фундамент под баню, расставляются и вкручиваются в намеченных точках на небольшую глубину. Расстояние между сваями не должно превышать 2-3 м. Конкретная величина определяется тем, сколько будет весить баня на свайном фундаменте. Нагрузка на сваи рассчитываются исходя из размеров постройки, удельного веса материала, выбранного для возведения стен, ветровой и снеговой нагрузки на кровлю и стены строения. Помимо этого расстояние между сваями зависит также от характера грунта на строительной площадке.

    Установка свай

    Баня на фундаменте из винтовых свай будет устойчива только при правильно установленных сваях. Для их ввинчивания в грунт необходимы помощники. В одиночку установить сваи не получится.

    Для закладки свайно винтового фундамента потребуется самый минимум инструментов:

    • штыковая лопата;
    • лом;
    • строительный уровень;
    • монтажные рычаги;
    • переносная пила болгарка;
    • строительная рулетка для предварительной разметки.

    Во время подготовительных работ под каждую сваю лопатой выкапывается яма, глубиной не более 30 см. Свая устанавливается в нее, выравнивается по вертикали и вкручивается при помощи вставленного в монтажные отверстия лома. На стержень лома надеваются трубы квадратного сечения размером 50 на 50 мм, длиной порядка 2-3 м каждая. Они образуют рычаг, при помощи которого вращательное движение передается на лопасти сваи. Скорость заглубления составляет порядка 20 см на один оборот рычага.

    Свая вкручивается в землю постепенно при помощи системы из труб и лома. При установке и ввинчивании сваи необходимо следить за тем, чтобы свая не отклонялась от вертикали более чем на 2-3º. Для этого используется строительный уровень с магнитным креплением. По мере заглубления сваи в грунт система из лома и рычагов переставляется ближе к верхнему концу трубы.

    Когда усилие вкручивания возрастает настолько, что металл в месте вставления лома начинает деформироваться, вкручивание прекращают. Ведь это означает, что свая окончательно заглублена, и ее винтовой наконечник упирается в плотные, каменистые или скальные слои почвы. Расстояние от верхнего слоя почвы до заостренного нижнего конца сваи должно составлять как минимум 150 см. При необходимости можно также увеличить длину сваи, то есть нарастить дополнительным отрезком трубы.

    Надземные концы всех свай должны располагаться в единой плоскости, причем длина самого короткого конца должна быть не менее 0,5 м от уровня почвы. При необходимости после вкручивания тубы выравнивают, подрезая болгаркой.

    После этого во внутреннюю полость каждой сваи заливается раствор из песка и цемента (примерно 30-40 кг). Это необходимо для удаления воздуха из внутренней полости сваи, предотвращения коррозии трубы, повышения ее массы и прочности.

    Монтаж обвязки

    Установка обвязки начинается после полного застывания песчано-цементного раствора, залитого внутрь свайных труб. Сначала на сваи необходимо надеть оголовки.

    Далее устанавливается обвязка из бруса или монтируется цоколь из другого выбранного материала. Это может быть плита из железобетона или швеллер из металла. После установки обвязки все стыки необходимо обработать эмалью или эпоксидным составом. Выбор конкретного материала для обустройства ростверка, скрепляющего свайно винтовой фундамент, зависит от материала, из которого будут возводиться стены бани.

    Баня-бочка или деревянный сруб имеют малый удельный вес, поэтому для них достаточно будет обустроить ростверк из деревянного бруса. Главное — помнить, что обвязка из бруса может со временем просесть под тяжестью постройки. Поэтому шаг между винтовыми сваями, составляющими фундамент, лучше сделать не длиннее 250 см.

    Постройке из шлакоблоков или кирпича требуется металлический ростверк, поскольку сооружение будет иметь значительный вес. Следует отметить, что фундамент на винтовых сваях под баню с металлическим ростверком является достаточно прочной, надежной и универсальной конструкцией.

    При необходимости генеральной реконструкции строения, например, при полной замене стен или при перепланировке внутренних помещений бани, для ростверка из металла достаточно будет произвести проверку его несущих характеристик и обновить антикоррозионное покрытие металлоконструкций свайно-винтового фундамента.

    Другой момент, который обязательно учитывается при выборе материала для ростверка, — характер грунта на строительной площадке. Для бани и других построек, возводимых на слабом, влажном, нестабильном пучинистом грунте, необходима металлическая или бетонная обвязка свайно-винтового фундамента. Даже если баня будет построена из строительных материалов, обладающих сравнительно малым удельным весом.

    В некоторых случаях бывает необходим также диагональный ростверк между сваями. К ним, в частности, относятся:

    • нестабильный (например, торфяной) грунт;
    • перепады высоты под постройкой;
    • высота надземного участка свай превышает 60 см.

    Металлический ростверк для свайно-винтового фундамента может быть сделан из таких материалов, как:

    • уголок;
    • профильная труба;
    • двутавровая балка;
    • швеллер.

    Двутавровая балка или швеллер укладывается поверх опор и приваривается по периметру. Уголок или профтруба привариваются к сваям с внешней стороны.

    Металлический ростверк монтируется очень быстро. Служить он будет долго. Единственным недостатком такой обвязки считается высокая стоимость.

    В некоторых случаях металлическая обвязка бывает нецелесообразна. Например, фундамент для бани-бочки из винтовых свай или деревянного сруба лучше укрепить ростверком из древесины. Брус для такой обвязки используется сечением 15х15 см, иногда допускается применение бруса сечением 20х20 см.

    После приваривания к вкрученным сваям оголовков к их монтажным пластинам крепится брус. В качестве крепежа используются болты или шпильки. Чтобы увеличить прочность фундамента с деревянным ростверком, может быть сделана двойная деревянная обвязка.
