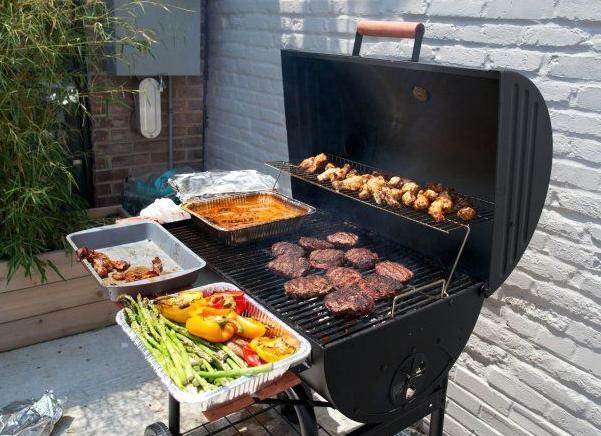

Барбекю из бочки

Какие инструменты и материалы нужны

Многие дачники частенько задумывались, как сделать мангал из бочки своими руками. Наличие бочки — только половина дела. Кроме нее следует побеспокоиться заблаговременно о дополнительных материалах и некоторых инструментах. Для создания полноценного мангала потребуется такой инвентарь:

• болгарка;
• электросварка;
• отрезной диск по металлу;
• перчатки и защитные очки;
• рулетка;
• маркер;
• электродрель;
• гаечные ключи;
• молоток;
• сверла, отвертки;
• дрель;
• шлифовальный диск.

Бочка в образе мангала

Для сооружения подобной оригинальной конструкции также потребуются главные и дополнительные материалы:

• пустая металлическая бочка нужного размера. Зачастую для изготовления мангала своими руками используют бочки на 200 литров, но возможны и др. варианты;
• дверные петли;
• болты соединяющие детали;
• металлические уголки 20х25;
• дверная ручка;
• стальная лента;
• сетка из нержавеющей стали;
• крепеж;
• трубы профильные;
• для мобильного перемещения конструкции можно применить 4 колесика;
• специальная краска;
• регулятор температуры приготовления.

С чего начать процесс изготовления

Первое над чем следует задуматься — это вид модели, которую вы хотели бы получить. Удобнее всего нарисовать эскиз выбранного варианта. Далее для создания мангал из бочки своими руками составляются чертежи, к примеру, как на фото.

Схема-чертеж одной из простых моделейЧертеж сложного мангала

Предоставленный чертеж — это всего один из возможных вариантов. На схеме нужно указать размеры, которые легко рассчитываются с учетом параметров бочки. Это поможет не отвлекаться на замеры и вычисления во время работы.

Затем приступаем к изготовлению требующихся деталей, к ним относятся:

• трубы и уголки необходимого размера;
• нужное количество петель, болтов, шурупов и других деталей, согласно чертежу.

Перед началом работ нужно убедиться, что бочка полностью пустая и в ней не содержались огнеопасные и другие вредные жидкости. При необходимости ее следует вымыть, чтобы она не воспламенилась во время работы сварочным аппаратом. Часто для мангалов используют металлические емкости из-под ГСМ размером 200, 100 либо 60 л.

Бочка помещается на возвышенном пространстве и надежно закрепляется, затем с поверхности снимается краска. Для этого применяется жесткая щетка либо процесс осуществляется с помощью шлифовальной установки с лепестковым диском. Процедура удаления краски проводится обязательно, иначе при нагреве она будет пузыриться и создавать неудобства.

Удаление краски

Как правильно разрезать бочку

Следующий этап заключается в работе с основной деталью конструкции — бочкой. Это очень важный момент в процессе изготовления. От ровности линий и равномерности разреза зависит дальнейшее качество всей конструкции. Перед началом работ нанесите с помощью рулетки и маркера линии разреза. Если потребуется, снимите бочку с возвышения, а затем снова зафиксируйте на месте.

Мангал с откидной крышкой

Первый вариант разреза:

1. С помощью болгарки вырезается только часть емкости, которая в дальнейшем послужит крышкой. Ее размер должен составлять 1/4 окружности бочки.
2. С каждого края оставляется по 2-5 см.
3. Края разрезов зачищаются, а неровности выравниваются.
4. После проведенных работ, определяют размеры и конфигурацию уголка для отделки выреза.

Вырезать часть бочки

Второй вариант:

1. Сделать мангал из бочки своими руками, как видно на фото, можно из разрезанной пополам бочки, создав две одинаковые детали.
2. Из половинок можно сделать целых два полноценных мангала либо один, в котором одна деталь послужит крышкой.
3. К ней крепится дверная ручка, а дверными петлями ее соединяют с главной частью.
4. В итоге получается мангал с крышкой.

Бочка разрезается пополам

Пошаговые инструкция по изготовлению разных мангалов

На каждом этапе работы требуется предельное внимание, так как любое отклонение или перекос, могут повлиять на устойчивость конструкции. Все предварительные заготовки устанавливаются на удобной поверхности, а после скрепляются сваркой под прямым углом.

Как сделать мангал с вырезом

После того как бочка разрезана, изготавливается дымоход. Для этого применяют стальные трубы с диаметром 70 мм под углом 45°. Соединяют обе секции трубы в виде колена. Стык скрупулезно проваривается, чтобы исключить возможность пробелов.

Дымоход из трубы

Окончательно очищается внутренняя часть бочки для гриля. Для этого используются специальные средства для чистки микроволновой печи, особенно если стены внутри были полны жидкого масла.

Поскольку размер подставки для мангала зависит от личных предпочтений и размеров бочки, то сделать ее придется самостоятельно. Изготавливается она из профильной трубы с прямоугольным сечением. Рама делается раскладной и состоит из двух прямоугольников.

Размер труб должен быть сопоставим с объемом бочки (к примеру, для емкости на 100 л — 20х30 мм, а для 200 л — 30х50 мм соответственно). Сваривают из труб рамки, одна из которых чуть больше, а вторая меньше (входит во внутрь первой). В центре рамки крепятся болтом (болт используется как шарнир). Между рамками подкладывается шайба, для создания зазора.

Подставки для бочки

Затем устанавливается кусок бочки, которая будет служить крышкой на основную часть и маркером намечаются места где будут крепиться дверные петли. Далее, используя болты и гайки, петли крепят сначала к крышке, а затем к основной части мангала. Чтобы при использовании крышка не заваливалась внутрь, к ней, по бокам, приваривается стальная лента.

Крепление петель

Затем к мангалу из бочки крепится объемная дверная ручка либо ее можно сварить из профильной трубы, как на фото.

Ручка для крышки мангала

Для удерживания решетки, устанавливается через всю бочку несколько стальных проволок (8 -10 мм диаметром). С обеих сторон нижнего ряда проволока должна выступать на 8 см от окончания стенки бочки. Приварив между ними кусок подобной проволоки, можно получить ручки для установки либо переноса мангала.

Порядок размещения стальных креплений

В верхней части боковой стенки бочки вырезается круглое отверстие для установки дымохода. В нижней части цилиндра делаются отверстия для вентиляции. Более мелкие отверстия просверливают в середине гриля для дренажа. Если есть желание установить регулятор температуры, то для крепления потребуется еще одна дыра в крышке.

Дополнительные отверстия

Сзади крышки приделывается крючок для фиксации двух частей в открытом положении. Это очень необходимое приспособление, которое позволит безопасно использовать мангал из бочки. Ведь он будет заблокирован.

Крышка блокированная крюком

Мангал из двух половинок бочки

Принцип сооружения мангала с крышкой практически не отличается от варианта, описанного выше. Но в этом случае требуется обязательное обрамление краев металлическим уголком, который можно прикрепить сваркой либо шурупами.

Отверстие бочки используется для установления дымохода. Нужно стараться, чтобы при сооружении мангала оно оказалось в верхней его части. Такая модель, при установке специальных стоек, вполне подойдет для расположения вертел для гриля.

Крепления для гриля

Решетку гриль приобретают в магазине, а можно использовать для этого нержавеющую сетку. Вместо стальной проволоки для крепления гриля используют также специально изготовленные из стальной ленты детали, которые крепят к нижнему краю бочки.

Также существует второй вариант создания мангала из разрезанной пополам бочки. В нем используется только половина бочки или из одной бочки можно изготовить два мангала. Более подробно о создании своими руками мангала без крышки можно узнать из видеоролика.

Покраска мангала по всем правилам

Чтобы придать мангалу из старой бочки более эстетичный вид его следует покрасить. Для этого скрупулезно обезжирьте поверхность и покройте ее термостойким покрытием, к которым относятся:

• Кремнийорганические эмали, выдерживающие температуру до 600ºC.
• Порошковые термокраски подойдут, однако в домашних условиях их использовать довольно затруднено. Таким краскам требуется высокотемпературный обжиг.
• Оксидирование – процедура достаточно сложная, однако выполнима даже дома. Детали мангала обезжириваются серной кислотой. Далее кипятятся в растворе мыла и 1,6 часа варятся в растворе натрия. После чего изделие покрывается антипригарным слоем, способным защитить металл от коррозии.

Также любой изобретательный владелец мангала может установить на нем различные полочки на свое усмотрение. Это сделает процесс приготовления еды более комфортным, а мангалу из ненужной бочки придаст более домашний вид.

Вариант с полочками

Мангал из металлической бочки станет отличным инструментом для изготовления шашлыка. В процессе использования можно придумать множество других функций, просто нужно подключить немножко фантазии, и вы будете радовать свою семью и друзей чудесной пищей, изготовленной на свежем воздухе.

Если у вас есть дачный участок или живете в частном доме и любите шашлыки, то вам нужен собственный мангал. Для изготовления можно использовать различные материалы. Из предыдущей статьи вы могли узнать, как можно сделать металлическую конструкцию для приготовления мяса. Сегодня рассмотрим инструкцию по самостоятельному изготовлению устройства из обычной бочки, которая есть практически в любом хозяйстве.

Работать придется со сварочным аппаратом, болгаркой. Соблюдайте технику безопасности, чтобы избежать травм и неприятных последствий. Также нужно будет подготовить металлическую тару, особенно, если в ней хранились горючие вещества.

Если ответственно подойти к изготовлению, а также оформить конструкцию, то она будет выглядеть не хуже покупных аналогов. Поверхность рекомендуется окрашивать при помощи термостойкой краски.

В статье рассмотрим несколько вариантов. Можете воспользоваться более удобным и подходящим способом.

Мангал из металлической бочки объемом 200 литров

Для начала рассмотрим вариант изготовления переносного устройства без крышки. Такая модель является идеальным вариантом для небольшой дачи, так как не занимает много места. Все работы занимают минимум времени. Поэтому нужно подготовить материалы, инструменты, затем приступить к самостоятельному изготовлению.

Нам понадобится следующее:

• Железная бочка на 200 л;
• Трубы с квадратным сечением 20Х20 мм и 25Х25 мм;
• Металлическая лента шириной 25 мм;
• Стальной уголок 25Х25 мм;
• Термостойкая краска;
• Солярка.

Толщина металлопроката должна составлять не более 1,5 мм.

На начальном этапе нам необходимо тщательно помыть металлическую бочку снаружи и внутри. Если в ней хранился растворитель или спирт, то их пары могут взорваться во время выполнения распилочных работ при помощи болгарки. Емкость полностью наполняем водой, оставляем на 30-60 минут, после чего сливаем жидкость и оставляем тару высыхать на солнце.

Теперь емкость нужно разрезать пополам. Для этого измеряем длину окружности бочки, делим полученный результат на четыре. В качестве ориентира можно использовать любую пробку, отмеряем в каждую сторону по рассчитанной длине. Затем отмеряем между точками прямую линию. Это будет середина тары. То же самое проделываем и с другой стороны и проводим четкую линию вдоль емкости.

Надеваем защитные очки и при помощи небольшой болгарки распиливаем металлическую емкость пополам, по намеченным линиям. Не забываем соблюдать технику безопасности.

Половину бочки будем обрамлять при помощи уголков. Для этого отмеряем длину короткой стороны емкости, прибавляем к ней 1 см и намечаем линию на Г-образном профиле. Отрезаем под углом 45°C. Подготавливаем два таких отрезка.

Отрезаем два куска профиля 25Х25 мм, такой же длины, что и уголки. Прикладываем их к торцевым сторонам, а сверху зажимаем подготовленные уголки. Теперь прикладываем уголок к длинной стороне бочке, отмечаем линию и отрезаем под углом 45°C.

Собираем конструкцию из подготовленных уголков в перевернутом виде. Все углы должны быть обязательно прямыми. Затем прихватываем сваркой.

На следующем этапе примеряем обрезанную бочку к сваренному контуру. Если один край сразу не встает, то можно немного надавить руками. С боковых сторон вставляем квадратный профиль. После такой проверки выполняем полную сварку обрамления.

Теперь нам нужно подготовить упоры из профильной трубы 25Х25 мм. Длину можете регулировать самостоятельно, но рекомендуется делать около 30 см. С одной стороны профиль отрезаем под углом 15°C.

Когда будет готово четыре упора, то с каждой стороны отмечаем по 17 см. Вставляем упоры в рамку срезанным углом под 15°C. Улавливаем плоскость и очерчиваем ножки маркером. По намеченной линии вырезаем кантик до упора бочки.

Затем вставляем опоры в мангал, надежно свариваем все пропилы, а также привариваем конструкцию к обрамлению.

Для изготовления ножек будем использовать профильную трубу 20Х20 мм. Длина четырех отрезков должна составлять 90-95 см. После чего вставляем их в приваренные опоры.

С коротких сторон железной бочки отмечаем внутреннюю длину и отрезаем стальную ленту и привариваем ее. По длинной стороне отмечаем отрезок уголка, обрезаем болгаркой. При помощи этого профиля можно регулировать расстояние, в зависимости от размера шампура.

На болгарку устанавливаем шлифовальный диск и зачищаем все неровности и сварные швы. Конструкция должна получиться аккуратной и ровной.

Перед покраской нужно обжечь тару, для этого вычищаем внутреннюю часть бочки, наливаем в нее солярку (1-1,5 л), поджигаем тряпку и бросаем ее в емкость. Нужно дождаться полного выгорания солярки. Данный процесс позволяет полностью избавиться от старой краски. После этого промываем поверхность при помощи керхера.

Дожидаемся, когда бочка полностью высохнет, и покрываем ее термостойкой краской, которая будет сохнуть около одних суток. Мангал полностью готов к использованию.

Пошаговая инструкция изготовления мангала с крышкой

Если у вас нет опыта работы со сварочным аппаратом, и вы хотите, чтобы у мангала была крышка, то воспользуйтесь другим вариантом исполнения. Перед работами нужно очистить емкость от ГСМ или других средств, которые в ней хранились. Наружную поверхность обрабатываем шлифовальным диском, установленным на болгарку.

Теперь вырезаем откидную створку. Размеры подбирайте по своему усмотрению. Во время работы шлифовальной машинкой соблюдайте технику безопасности.

Для удержания крышки закрепим по бокам две оцинкованные полоски. Фиксируем при помощи заклепок, как показано на фото ниже.

Теперь закрепим крышку к бочке. Для этого можно воспользоваться обычными дверными петлями. Фиксируем при помощи заклепок.

Если у вас есть старый шкаф, то возьмите от него ручку и закрепите к конструкции.

Для дымохода подойдет любая изогнутая труба, которую прикручиваем к бочке.

Мангал практически готов, можете закрепить решетку, чтобы была возможность готовить мясо не только на шампурах.

Изготовленное устройство покрываем термостойкой краской, оставляем на сутки, чтобы поверхность полностью высохла. После этого можно приступать к приготовлению шашлыков.

Барбекю из бочки своими руками

Наличие дачного участка просто обязывает иметь на нем место и приспособления для «вкусного» отдыха. Одним из самых востребованных из них являются мангал и жаровня барбекю, или и то и другое, совмещенное в одну установку. Можно, конечно же, если есть возможность и позволяет площадь, устроить целый комплекс для отдыха с печью и беседкой. Но, к сожалению, не все могут себе это позволить, и поэтому прибегают к более доступным методам изготовления полезных для отдыха на даче приспособлений. Одно из них — это барбекю, сделанное из металлической бочки. Барбекю из бочки своими руками сделать вполне возможно.

Барбекю из бочки, сделано своими руками

Эта конструкция может быть двух видов открытая, без крышки, или имеющая крышку-дверцу.

Первая из них, благодаря своей конструкции, позволяет приготавливать не только шашлык и барбекю, но может иметь и функцию гриля, если к ней прикрепить дополнительные стойки для вертела.

Чтобы знать, как соорудить это произведение инженерной мысли, и что для этого необходимо, нужно разобраться в этом подробно.

Материалы и инструменты

Прежде чем браться за изготовления этого полезного аксессуара дачного участка, убедитесь, что у вас есть все необходимые для работы инструменты, к которым относятся:

• сварочный аппарат;
• шлифмашинка (болгарка);
• диск отрезной по металлу;
• шлифовальный диск;
• электрическая дрель;
• электролобзик, работающий по металлу;
• гаечные ключи, сверла и отвертки;
• рулетка.

Кроме этого, нужно подготовить основные и вспомогательные материалы, из которых будет изготовлен мангал:

• металлическая бочка любого размера. В основном выбирают емкость на 200 л, но это будет зависеть от того, какой мангал по размеру вы хотите иметь на участке;
• крепежные болты для соединения деталей;
• металлический уголок для обрамления краев разрезанной бочки, с полками 20×20 мм;
• труба Ø 20 мм или квадрат 20×20 — они нужны для изготовления ножек и поддерживающих кронштейнов бочки;
• если будет изготавливаться вариант с крышкой, то понадобятся оконные петли и ручка для поднятия крышки;
• две металлических решетки;
• для удобства в перемещении мангала, можно приделать к ножкам колеса 2 или 4 шт.

Процесс изготовления

Процесс изготовления мангала нужно начать с разработки модели, которую вы бы хотели получить.

1. Первое, что нужно сделать, это составить подробный чертеж мангала по заранее составленному эскизу. На схеме необходимо проставить все размеры — поможет вам четко следовать плану, не отвлекаясь на дополнительные примерки.

Один из вариантов чертежа-схемы

Выглядит план-чертеж примерно таким образом. Но подставка под бочку может иметь и другую форму — выберете ту, которая понравится вам.

2. Когда схема с размерами будет готова, можно приступать к подготовке отдельных деталей:

• нарезать уголок и трубы;
• подготовить крепежные детали: петли, шурупы и болты нужного размера.

3. Далее идет достаточно сложная работа с главным элементом конструкции — бочкой. Ее нужно разрезать одним из двух способов. Может быть вырезана только часть бочки, которая затем станет крышкой,

Вырезается только будущая крышка…

или же она режется ровно пополам (в зависимости от выбранной модели).

…или же бочка режется вдоль ровно пополам

После того, как емкость будет разрезана, все ее края тщательно обрабатываются шлифовальным кругом, чтобы на них не оставалось заусенцев.

Вариант первый

• Если бочка разрезается пополам, ее обрезанные края обрамляются металлическим уголком — его закрепляют сваркой или шурупами.
• Существует еще один вариант, когда вторая половина бочки используется, как крышка. В этом случае ее края тоже обвязываются уголком.
• Две части скрепляются с помощью петель, таким образом, чтобы крышка могла свободно закрываться и открываться.
• Для того, чтобы крышка не откидывалась назад полностью, с одной стороны делают подвижное крепление.
• К верхней части прикрепляется металлическая ручка. Ее лучше точно так же, как и уголки, приварить.
• Отверстие для пробки, которая есть в каждой бочке, вполне подойдет для закрепления дымохода. Единственное, что нужно учитывать при разрезании емкости, если на ней планируется крышка, отверстие для пробки должно находиться в верхней ее части или крышке, примерно на расстоянии 30 градусов от центра. Впоследствии туда вкручивается или приваривается труба для отвода дыма.
• В этой модели, при желании, вполне можно устроить стойки, на которые будет укладываться вертел для гриля.

Вариант второй

• Во втором варианте, когда бочка не разрезается пополам, а из нее вырезается квадратная часть, не требует отделки уголком, но разрез в этом случае, должен быть аккуратным и ровным. Для этого его обрабатывают шлифовальным диском. Вырезанная часть — крышка также прикрепляется к основной емкости петлями.

Вариант с откидной крышкой

• К нижнему обрезанному краю бочки крепятся специальные угловые детали, на которые далее будут укладываться решетки.

Один из способов установки кронштейнов для решетки

Третий вариант

В третьем варианте, когда используется только половина бочки и отсутствует крышка, отделочный уголок будет необходим. Здесь также возможна установка приспособлений для гриля.

Используется только половина бочки

4. Подставка под бочку может иметь разную форму:

• в виде двух полукругов, в которые ляжет круглый мангал;

Один из вариантов подставки

• две крестовины, сваренные из уголка, с развернутыми углами по диаметру бочки;
• рама, также рассчитанная по ее размеру.
• Сверху и посередине, а если нужно, то и снизу они скрепляются между собой металлическими отрезками уголка или трубы.
• Выбрать из них нужно ту, которая вам покажется проще по монтажу. На ножки, для удобства закрепляется четыре или два колеса. Мобильную конструкцию легче перемещать по участку.

5. Затем бочка устанавливается и закрепляется на готовой подставке с помощью болтов или сварки. Для укладки решетки могут служить, приваренные по углам бочки или полубочки уголки. На расстоянии 15—20 см от донной части емкости привариваются уголки, на которые будет укладываться решетка для углей.

Изобретательный хозяин не забудет сделать полочки

6. При желании сбоку мангала-барбекю можно устроить удобную полочку— столик.
