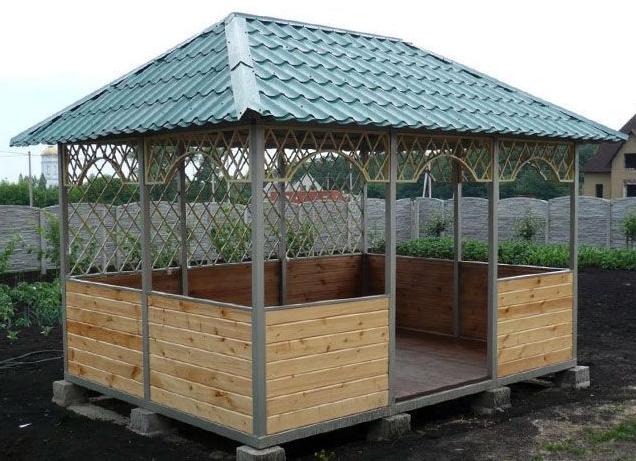

Беседка из профильной трубы

Выбор материалов

Кровля. Для нее чаще всего используются:

  • Профнастил.
  • Ондулин.
  • Тент из брезента или ПВХ.
  • Черепица.

Беседки из проф. трубы и поликарбоната, фото которых можно посмотреть дальше, является наиболее распространенным вариантом.

Поликарбонат отличается от других материалов невысокой ценой, это и диктует его высокую популярность.

Также он отличается большим ассортиментом выбора, и может быть: матовый, глянцевый, полупрозрачный. Покупатели легко могут выбрать вариант, который максимально подойдет к конкретному дизайнерскому решению.

Однако этот материал плохо реагирует на низкую температуру и его специалисты не советуют применять для стационарно устроенной конструкции. Более длительный срок он сможет прослужить в разборном строении.

Стены и перегородки. Их выполняют из дерева, профтрубы, стекла, сотового поликарбоната, и даже используют детали художественной ковки.

Этот выбор зависит от финансовых возможностей и желания.

Основные этапы работы

Видео

И теперь пришел черед рассмотреть детально, как сварить беседку из профильной трубы. Данное строительство выполняют в такой последовательности:

  • подготовка фундамента;
  • монтаж опор;
  • устройство обвязки снизу;
  • устройство обвязки вверху;
  • закрепление балок и стропил;
  • оформление внутри;
  • обшивка крыши;
  • обшивка каркаса.

Подготовка места и прокладка фундамента

Видео

Краткий план. Согласно плану на земле выполняют разметку. В углах прямоугольника копают углубления под опоры и подсыпают щебневую прослойку. Затем ставят профиль и заливают раствором из цемента. Пол будущей беседки просыпают песком и оформляют любым удобным материалом. Это может быть например: керамическая или тротуарная плитка.


При выборе места на участке, нужно остановиться на самом живописном варианте. Удачным местом для расположения строения будет, например на берегу. Данная постройка является существенным дополнением к оформлению ландшафтного дизайна, и это следует принимать во внимание.

Если место выбрано, то можно начинать подготовку площади. Начинают работу со снятия верхнего слоя почвы и очистки от корней растений. Соответственно чертежу наносят разметку. После этого выкапывается траншея для фундамента. Специалисты советую в таких случаях укладывать столбчатый фундамент.

По углам постройки пробуривают ямы, глубиною в 60 см. В эти углубления на 20 см засыпают щебень, устанавливают профиль и заливают бетоном. То, насколько ровно выставлены столбы, проверяют строительным уровнем.

Видео

ВАЖНО! Для опорных стоек трубу режут с запасом в 50 см. Именно эта часть трубы заглубляется в фундамент. Сечение трубы должно быть 80х80мм, стенка у заготовок должна иметь толщину 2.5мм. Чтобы повысить показатель устойчивости стоек, к ним приваривают пятку.

После того, как завершена подготовка места, возводят фундамент. Эта работа проходит в такой последовательности:

  • Кода готовы траншеи, нужно утрамбовать грунт.
  • После укладываются стойки-опоры.
  • Далее траншею заливают бетоном. Раствор готовят в пропорциях 1 к 3, и в него советую добавлять гранитный отсев.

Для постройки на металлическом каркасе подойдет столбчатый фундамент. Но, если в строение будет установлен мангал или барбекю, то нужно залить ленточное основание.

Лишнюю часть заготовок срезают болгаркой и наваривают на стойки. Места среза на заготовках предварительно обрабатывают напильником.

Видео

После собирается обвязка в низу и вверху. Заготовки крепят на такие дистанции, которые соответствуют размеру материала для облицовки.

Если строится шестигранная конструкция, то кроме труб нужно использовать и швеллер. Площадь при этом делят шест одинаковых частей, также на одинаковые части разрезают швеллер и крепят все сваркой.

Видео

Крышу у беседки можно сделать плоскую или скатную. Для второго варианта устанавливают и приваривают стропила из профтрубы. Заготовка в данном случае используется точно такая, как для основного каркаса.

Для постройки квадратной или прямоугольной формы, стропила выкладывают в форме треугольника под наклоном приблизительно 15 градусов. А для плоских крыш можно обойтись только балками.

Если строится габаритная конструкция, где размер стропил превышает полтора метра, то ее дополняют распорками. А, используя тонкую профтрубу, делают обрешетку с шагом в 0,35 м.

Стенки конструкции

Боковые стороны советуют декорировать. Можно выполнить решетку из той же профтрубы, что использовали для каркаса, а можно взять и более тонкие изделия.

Для такой работы можно брать самые разные материалы. Так, например, очень красиво выглядит обрешетка из дерева. Или можно использовать обшивку из поликарбоната.

Беседка из винограда

Если на дачном участке появится павильон под виноград, то гости в таком доме смогут не только отдохнуть от жары в уютном месте, но и насладиться вкусными ягодами. Беседка для винограда из профильной трубы станет настоящим украшением любого дома.

ВАЖНО! Плодоносящие растения требуют для роста прочное основание.

Для них можно сконструировать:

  • Временное или сезонное сооружение. Эта строение из профильной трубы является разборной конструкцией. Ее используют только в теплое время, а с приходом холодов, ее убирают и прячут на хранение. Отличительная черта такого варианта – легкий вес и мобильность. Иначе, постройку будет сложно разбирать и переносить. Еще примечательно и то, что для такого вида построек можно не подготавливать фундамент.
  • Постоянное сооружение. Это серьезная конструкция, которая предполагает основание в виде фундамента и прочные опоры. Как ее строить рассматривалось в описании выше.

Видео

Разновидностей строений под виноград есть очень много, ниже перечислим их:

  1. Арочный вид.
  2. Шпалера, которую составляют две плоскости.
  3. Круглое сооружение.
  4. Постройка, пристроенное к дому и многие другие.

Особого внимания заслуживают неправильные и многогранные по форме беседки. В данной ситуации все зависимо от фантазии хозяина и объема площади двора.

Если есть желание, то можно сделать проект постройки у профессионального дизайнера, который сможет эффективно внедрить самые необычные фантазии. Таким профессионалам под силу даже футуристические решения.

Да, такое участие будет стоить денег, но в конечном итоге владелец получает конструкцию, способную удивить окружающих размахом и необычностью решения.

ВАЖНО! Строение может быть выполнено в любом стиле, но он обязательно должен отвечать общему оформлению участка и дома. А сорта винограда для такого сооружения следует подбирать в соответствии к особенностям регионального климата.

Беседка своими руками из профильной трубы сделанная по нашим чертежам и технологии, будет отличным местом для отдыха вашей семьи и отличным укрытием от жаркого летнего солнца.

Здесь можно будет своими руками вырастить к столу вкусный и сладкий виноград, который станет не только изысканным угощением, но и дополнительным украшением загородного дома.

  • Трубогиб для круглой трубы сделанный своими руками
  • Вывод печной трубы через потолок
  • Гофра для вытяжки — подберем размер и диаметр
  • Трубы электротехнические гофрированные поливинилхлоридные негорючие
  • Максимальное расстояние от септика до дома

Опубликовано: Август 6, 2016

Подготовка к строительству

Выбор профильной трубы

Размеры различных труб

При поиске следует обращать внимание на три важных показателя:

  1. Длина.
  2. Ширина.
  3. Толщина стенок.

Форма трубы роли особой не играет (квадратная или прямоугольная). Важно, чтобы металл выдержал порывы ветра и не погнулся при первом же касании человека, но в то же время вышел сравнительно недорого. Всегда можно купить трубы весом по тонне каждая, но какой смысл переплачивать?

Поэтому исходя из опыта форумчан сайта «ForumHouse», предлагаю следующие размеры и толщину профильной трубы для беседки:

  • Нижнее основание: 60*60*2 мм.
  • Опорные стойки (столбы): 60*40*2 мм или 50*50*2 мм.
  • Верхняя обвязка: 40*40*2 мм.
  • Ферма: 60*40*2 мм.
  • Перила: 40*20*20 мм.

Представленные выше размеры — не минимальные значения. Конструкция из предложенной трубы будет надежной и устойчивой, поэтому чуть-чуть сэкономить на материале можно, но ради безопасности мы не рекомендуем этого делать.

Из тонкой трубыИз толстой трубы с коваными элементами

Чертежи с размерами

Так как далее будет рассматриваться строительство определенной беседки, то здесь я решил собрать проекты с разной формой и размерами. Возможно, что представленные чертежи вас впечатлят больше, чем-то сооружение, которое будет строиться на ваших глазах дальше.

Чертеж беседки из профтрубы 3 на 3 метра

Самый интересный проект, по моему мнению, представлен выше. Автор указал абсолютно все размеры сооружения, ввиду чего каркас стал более очевидным для восприятия. Поучаствовать в строительстве даже захотелось 🙂 .

Проект с мангаломИз труб и кованных элементовОбшивка из профнастила

Фото готовых вариантов

Ниже будут приведены несколько идей, которые вы сможете осуществить у себя на даче. Профильная труба позволяет делать беседки практически любой адекватной формы, причём с отличной устойчивостью и минимальным весом конструкции.

С обшивкой из поликарбоната

Важно определиться с формой и размерами будущей постройки. Обшить металлическую беседку можно любым материалом, вплоть до профнастила. Из бюджетных вариантов всегда можно использовать поликарбонат.
А вот из-за высокой цены на материал, размеры самого каркаса могут получиться заметно меньше запланированного. Придётся либо платить больше и придерживаться установленного проекта, либо экономить на толщине материала и безопасности, или же уменьшать размеры. В отличие от дерева, с железом всегда какие-то не состыковки по цене получаются.

ПрофнастилИз профиля
Дачный вариант с мангаломРазмеры 3 на 3 метраПолузакрытая конструкция

Этапы строительства

Для пошаговой инструкции я использовал беседку участника форума «ForumHouse» с никнеймом «toly23». Он представил строительство своего проекта в виде фотографий, которые я буду приводить по ходу описания процессов. В итоге беседка должна будет выглядеть следующим образом:

Готовая постройка

Технические характеристики беседки

Перечислил основные характеристики, а также еще раз привёл размеры на трубы. Толщина всего металла 2 мм.

Прямоугольная и квадратная форма профильной трубы

  • Размеры: 3 на 4 метра.
  • Фундамент: бетонные блоки (12 штук).
  • Крыша: односкатная.
  • Кровля: профнастил.
  • Обшивка стен: профнастил, вагонка, декоративная обрешётка.
  • Нижняя обвязка: труба 60 на 60 мм.
  • Опорные стойки (столбы): труба 60 на 40 мм.
  • Верхняя обвязка: труба 40 на 40 мм.
  • Верхняя ферма: труба 60 на 40 мм.
  • Перила: труба 40 на 20 мм.

Фундамент

После расчистки площадки было сделано фундаментное основание для будущей постройки. Оно состоит из 12 бетонных блоков, сделанных по следующей технологии:

  1. Копаются 12 ямок 20 на 20 см с глубиной 25 см.
  2. Изготавливается опалубка для каждой ямки высотой 12 см (в зависимости от вашего уклона грунта может варьироваться).
  3. Ямки заливаются бетонным раствором.
  4. После нескольких дней застывания опалубка снимается.

12 блоков фундамента

Нижняя обвязка

Поверх фундамента укладывается нижнее основание из трубы 60 на 60 мм. Вам понадобятся 3 трубы по четыре метра и 4 трубы по три метра. Центральная труба, как и металл по периметру, должна лежать на бетонных блоках.

Нижняя обвязка из семи труб

Установка вертикальных стоек и покраска каркаса

Каркас состоит из 11 стоек, которые держат крышу и обшивку беседки. В первую очередь необходимо будет сварить 8 основных стоек (4 с одной и 4 с другой стороны), а затем уже приступать к стойкам для двери и той дальней с задней стороны.

Установка восьми основных стоекГотовый каркас из металлических 11 столбов

Завершающим этапом будет покраска всех металлических поверхностей. Сначала все трубы зачищаются и обезжириваются, а после уже окрашиваются в нужный цвет.

До покраскиПосле

Изготовление крыши и укладка кровли

Технология монтажа односкатной крыши из металла заметно сложнее, нежели из дерева. Для надежности, хозяин беседки предлагает сделать ферму, чтобы скат не прогибался под тяжестью снега.

Готовая крыша с кровлей

Для кровли был выбран самый бюджетный вариант — профилированный лист, который прекрасно вписался в общую концепцию беседки, так как стены также будут частично сделаны из профнастила. Крепление осуществляется на кровельные саморезы с резиновой шайбой.

Обшивка стен

Интересное решение было принято в вопросе обшивки. Она состоит из профилированного листа с задних сторон (от крыши и вниз), декоративной обрешётки (от крыши в вниз) на лицевых сторонах и евровагонки (от пола и вверх) по всему периметру.

Обшивка задних стенок профнастиломОбшивка периметра вагонкойМонтаж обрешётки с лицевой стороны

Евровагонка устанавливается на высоту одного метра. Профлист просто закрывает помещение с задних сторон, на которые никто не смотрит. А обрешётка делается для красоты как раз в самом выигрышном месте.

Готовая обшивка каркаса

Пол

Для пола можно использовать любые доступные доски, например «сороковку» 40 на 100 на 6000 мм. Как раз шестиметровые доски прекрасно режутся пополам и без остатка укладываются на пол. Сорок штук будет вам как раз впритык для настила пола, хотя есть смысл взять с запасом.

Укладка пола

Стоимость материала для беседки (37 000 р.)

Так как постройка собиралась своими силами, то весь бюджет был израсходован только на строительный материал. Вышло около 37 тыс. рублей. Смело закладывайте 40, потому что помимо основного материала можно включить цены на бензин, бракованные элементы, дополнительные электроды и так далее.

Конечный результат

Беседка получилась действительно интересной, нестандартной и очень надежной. Даже если не экономить на материале, то получается вот такая конечная стоимость. Для беседки из металла это совершенно недорого.

Видеоинструкция

Строительство в видеоформате предлагает нам канал на youtube «ANT». Технология заметно отличается от той, что предложена выше на фотографиях, но она также имеет место.

Материал ребята не жалеют, даже обрешётку из металлических труб решили сделать 🙂 .

Дополнения для комфорта и эстетики

Ниже будут перечислены элементы, которые могут дополнить вашу беседку. По большей части это просто декор, но вот мангал или мебель может вам действительно помочь с комфортом.

Установка мангала или барбекю

Отдых без приготовления пищи на углях стал редкостью. Шашлыком уже удивить гостей сложно, но отказываться от него никто не собирается. Поэтому есть смысл задуматься об установке мангала или барбекю.

ДвускатнаяОтдельный мангал с крышей

Профильная конструкция позволяет в некоторых случаях разместить мангал внутри беседки. Обычно для этого приспособлены либо очень большие помещения, либо имеющие непосредственно площадку для жарки мяса.

Декоративные кованные элементы

Если вы хотите дополнительно украсить вашу беседку, то кованный металл сделает это лучше всего. Дорогими считаются сложные архитектурные элементы по типу цветов, животных или абстрактных узоров. Более простой вариант — изогнутые металлические трубы, которые подчеркивают железный каркас постройки.

Прекрасная ковка по металлу

Озеленение растениями

Так как металл не имеет свойства гнить или серьезно деформироваться (без экстремальных нагрузок), то профильная труба может послужить основой для вьющихся растений. Если вы не планируете обшивать беседку, тогда можно сделать полноценную защиту из живых цветов и растений от света и ветра.

С каркасом

Обрешётка

Деревянная решётка практически всегда будет уместна. Я не видел ещё ни одной беседки, где наклонные рейки смотрелись бы не эстетично (при условии, что закреплены они ровно и надежно).

Помимо декора, у обрешётки есть еще одно интересное свойство: сидящие внутри беседки люди спокойно будут видеть всё, что происходит вокруг постройки. А вот пространство внутри будет скрыто от посторонних глаз.

Мебель

Так как мебель сложно «вшить» в каркас беседки, так как она состоит из стали, то задумываться над её приобретением хозяева начинают уже после строительства. Я бы вам хотел предложить несколько вариантов, которые помогут украсить вашу дачный домик.

Комплект стол, лавки и стулья из лиственницы

Особенности конструкции

При планировании беседки стоит выбрать тип конструкции. Такие постройки бывают:

  • стационарными;
  • разборными.

Последние имеют сборный каркас, на который устанавливается крыша. Накрывается такая конструкция пластиком либо влагоотталкивающей тканью (как на фото).

Разборные конструкции отличаются такими преимуществами:

  • Простота монтажа. Для установки такой беседки не понадобятся специальные навыки, а процесс не займет больше 3 часов.
  • Возможность переноски. Беседку можно в любой момент собрать и перенести на другое место.
  • Экономичность. Вследствие того, что пол и фундамент у такой конструкции чаще всего отсутствуют, можно использовать минимум материалов.

Все узлы, на которые будет создаваться повышенная нагрузка, лучше соединить при помощи болтов. Те части, которые будут испытывать давление конструкции, скрепляются штифтами. Стационарные беседки выполняются капитально. Перед началом строительства заливается фундамент. Такие конструкции служат достаточно долго. Каркас и перегородки обычно выполняют из профильных труб.

Построить такую беседку намного сложнее, чем сборную. Однако и преимуществ у нее больше:

  • Долговечность. Беседка из профильной трубы может стоять более 10 лет. Это обеспечивается надежным соединением каждой детали, а также прочным фундаментом. Конструкция не боится дождя и снега, выдерживает большие разницы температур.
  • Стационарная беседка обычно выполняется с оригинальной конструкцией. Такие постройки могут быть открытого или закрытого типа. Также внутри беседки можно оборудовать печь и расставить необходимые предметы мебели.
  • Возможность оригинально обустроить внутреннюю часть беседки.

Если опыта строительства различных конструкций недостаточно, лучше выбрать простой проект беседки. Она может быть круглой или прямоугольной. Для создания простой конструкции можно выбрать шестиугольник. В этом случае обязательно выполнение чертежа.

Виды и свойства труб

Профильные трубы служат достаточно долго, а конструкции из них получаются легкими и практичными. Такие изделия являются своеобразными тоннелями, выполненными из металла. Они могут иметь квадратное или прямоугольное сечение. Профильные трубы отличаются такими преимуществами:

  • продолжительный срок службы;
  • большой ассортимент моделей;
  • легкость монтажа;
  • способность противостоять неблагоприятным условиям внешней среды.

Также профильные трубы легки в обработке. Их очень просто сгибать и резать. Профильные трубы могут выполняться из пластика и алюминия. Последние имеют довольно высокую цену. Такой материал нередко выбирают для сооружения каркаса беседок.

Преимущества изделий из алюминия:

  • экологичность;
  • достаточно хорошая устойчивость к воздействию атмосферных осадков;
  • презентабельный внешний вид;
  • простота постройки различных конструкций;
  • неподверженность ржавлению.

Пластиковые трубы не отличаются высокой прочностью. Однако каждый тип таких труб можно использовать для возведения беседки.

Пластиковые трубы из поливинилхлорида также имеют свои достоинства. Они недорого стоят, просто монтируются, могут использоваться в конструкциях без фундамента. Нередко разные элементы выполняются из разных пластиков. Из прочного пластика выполняют каркас, а материал с меньшей прочностью используется как декоративный элемент. Как сделать беседку из профтрубы? Перед началом работ стоит разобраться с чертежом.

Необходимые материалы

Планируя соорудить беседку, важно учитывать материалы, из которых будет создана кровля. Существует множество вариантов:

  • Сотовый поликарбонат. Он является одним из самых дешевых. Однако стоит помнить, что материал не переносит сильных морозов, а также недолговечен и годится больше для сборных конструкций.
  • Ондулин – обладает хорошей устойчивостью к атмосферным явлениям, достаточно прост в монтаже.
  • Черепица – имеет привлекательный внешний вид и богатую цветовую палитру.
  • Брезент – отличный вариант при сооружении разборной конструкции.

Стены обычно возводят из дерева, поликарбоната, стекла или профильной трубы. Отлично смотрятся кованые элементы.

Обязательные предметы, которые помещают внутрь беседки – стол и стулья (или лавки). Их выполняют из досок. Также необходимо купить материалы для заливки фундамента. Основание столбчатого типа возводят из кирпича и бетона. Пол изготавливается из деревянных досок. Также покрытие можно выполнить из плитки. Это достаточно дорого, но практично.

Наиболее доступный вариант – беседка, обшитая поликарбонатом. Возможно, потребуется приобрести дополнительные средства защиты. Трубы лучше обработать специальными антикоррозийными средствами.

Это поможет предотвратить их ржавление. Деревянные элементы стоит обрабатывать антисептиками, предотвращающими развитие грибка и гнили. Одним из главных преимуществ поликарбоната является большой выбор различных видов. Он может быть прозрачным, матовым, глянцевым.

Инструменты, которые понадобятся для изготовления конструкции:

  • сварочный аппарат;
  • лопата;
  • электродрель;
  • болгарка.

На фото снизу представлена конструкция больших размеров, которая отличается легкостью и практичностью.

Кровля

Крышу можно выполнить плоской или двускатной. Если выбран вариант со скатами, стропила лучше выполнять из тех же профильных труб, что и каркас. При квадратной форме постройки стропила лучше выполнять с углом 10-15 градусов. При сооружении плоской кровли хватит установки балок.

Поликарбонат крепят саморезами. При необходимости в промежутках между стропилами или балками устанавливают дополнительные стропила. Их соединяют с верхней обвязкой при помощи сварки. Это позволяет сделать конструкцию более прочной. Также за счет этого увеличивается надежность крепления кровельного материала.

При планировании большой конструкции и длине стропил более 1,5 м лучше приварить дополнительные распорки. Обрешетка выполняется из тонких профильных труб. Отступ между ними должен быть около 35 см. Такая мера не позволит листам поликарбоната деформироваться.

При наличии множества граней стропила монтируют вокруг оси. Для сооружения крыши с уклоном следует сделать центральную стойку выше остальных. Поликарбонат можно закрепить на термошайбы. Сначала укладывают сверху обрешетки лист, а затем сверлят отверстия под крепеж и фиксируют его к стропилам.
