Подготовка площадки и фундамента
Предложенная деревянная беседка имеет размеры 3 на 3 метра. Соответственно, площадка должна быть заранее вычищена от высокой травы и прочего мусора. В идеале должен быть ровный и твердый грунт.
Для экономии материала и времени было решено отказаться от серьезного ленточного фундамента, так как пользы от него практически бы не было — сооружение и так будет стоять устойчиво.
Несмотря на то что беседка квадратная 3 на 3 метра, используется 12 столбиков фундамента, а не 9.
ПлощадкаФундамент
Брус для обвязкиГотовые столбы
Фундамент был выбран столбчатый. Состоит он из 12 бордюрных камней, уложенных ровно по уровню. Вместо бордюрного камня, можно использовать любой твёрдый материал, например, кирпич, плитку или газобетон. Перед креплением нижней обвязки необходимо положить гидроизоляцию на столбики, в нашем случае мы будем использовать листы рубероида.
Нижняя обвязка делается из бруса 100 на 100 мм. Перед укладкой на фундамент брус красится, делается это для защиты дерева и эстетической красоты. Важный момент — концы брусков выпиливаются под углом, чтобы в них могли вставиться столбы будущей беседки. Все это представлено на фотографиях ниже.
Вставка столба в обвязкуОбвязка, скрепленная под угломВыпиливание обвязки под углом
Подготовка и сборка крыши
Крыша в данном случае была собрана заранее. Она представляет из себя двускатное сооружение, используется стропильная система. Для крыши нам понадобится следующий материал:
- 2 несущих бруса 100 на 100 мм.
- 2 поперечных бруса 100 на 50 мм.
- 8 стропил.
Пальцем указывается место крепления крыши к столбуВырезы для брусков и стропил (вид сбоку)Разобранный угол крыши с вырезами (вид сверху)
Собранная крышаВосемь стропил с вырезами на концах с двух сторон
Для того чтобы правильно собрать крышу, необходимо сделать разрезы в стропилах и четырёх брусках, причем в брусках 100 на 100 мм разрезы нужно делать с двух сторон.
Делается это для того, чтобы весь материал лежал ровно в своих пазах и не отклонялся в сторону. На фотографиях, помимо собранной крыши, представлены места, где необходимо сделать разрезы.
Установка стропил
После того как вы установите все четыре стены, и каркас вашей беседки будет готов, можно приступать к установке крыши.
Вашей задачей будет установка двускатной крыши, состоящей из восьми стропил. Если вы установите все стропила точно в заранее выпиленные пазы, то она будет ровной и, с технической точки зрения, верной.
Готовый каркасОбрешетка с шагами 35 см (первый — 25 см)Установка стропил
После установки стропил необходимо сделать обрешётку на крыше с шагом 35 см, на которую будет укладываться металлочерепица. Важный момент — первый шаг необходимо сделать 25 см, чтобы концы вашей металлочерепицы не прогнулись.
Укладка металлочерепицы
Листы металлочерепицы укладываются внахлест друг на друга. Если вы правильно сделали шаг в 35 см, тогда ребра ваших листов будут находиться точно над досками. Это позволит правильно прикрепить саморезами металлочерепицу к крыше.
Саморез вкручивается под ребром, делается это для создания эффекта отсутствия саморезов — если смотреть со стороны, то их практически не видно.
Конёк изготавливается из остатков металлочерепицы — дешево и эффективно.
Подготовка листов к укладке на крышуИзготавливаем конёк из остатков материалаКрепление крыши на саморезы
Уложенные листы металлочерепицыГотовая крыша с коньком
Конёк для беседки мы будем делать из обрезков, которые остались от листов металлочерепицы с крыши. Изначально обрезки нужно максимально выровнять, после чего немного загнуть и прикрепить к беседке. Получится прекрасная экономия денег, вам не нужно будет докупать лишний материал для кровли.
Что понадобится из материалов
Хвойный брус 100×100 мм
Так как мы будем строить беседку для дачи 3х3 м из пиломатериалов, то придётся заготовить древесину, крепёж и кровельное покрытие. Если детально, то вам понадобится:
- хвойный брус 100×100 мм;
- доска 100×50 мм;
- доска 70×40 мм;
- доска толщиной 20-25 мм (можно необрезную) или листовой материал типа влагостойкой фанеры, ОСП-3 либо ОСП-4 для кровельной обрешетки;
- брусок 50×50 мм;
- кровельное покрытие;
- крепёж: стальные перфорированные уголки и накладки, саморезы, анкеры;
- рядовой или силикатный (полнотелый) кирпич;
- цемент, песок щебень.
Ещё следует сказать несколько слов о выборе дерева, точнее, о его качестве:
- влажность – согласно ГОСТ 8485-86 первый и второй сорт древесины может содержать до 22% влаги, она ещё называется воздушно-сухой, что в данном случае подходит идеально;
- целостность – на профилях (доска, брус) не должно быть трещин и выпадающих сучков;
- цвет – чёрные пятна на древесине говорят о поражении грибковой плесенью, а синие пятна – о неправильном хранении (сырую древесину накрыли полиэтиленом и они запарились). В обоих случаях, это брак и покупать такой строительный материал не следует.
Совет. Чтобы защитить древесину от гниения, обработайте её антисептиком типа АНТИГНИЛЬ.
Приступаем к строительству

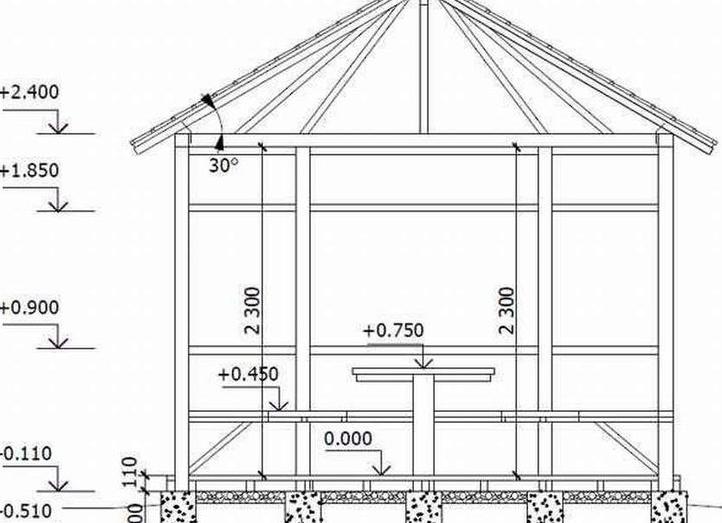

Если вы решили построить беседку 3х3 своими руками, чертежи и размеры придётся переносить на участок, то есть, сделать правильный квадрат. На его основании будет возведен столбчатый фундамент и вышестоящая часть сооружения.
Так можно получить прямой угол на участке
Для получения угла 90⁰ вбейте в землю колышек предполагаемом углу беседки и привяжите к нему два шнура, которые не будут растягиваться (можно тонкую проволоку) по 3 и 4 м. Если концы этих шнуров развести на 5 м, то угол АВС получится прямым. Чем точнее будут размеры, тем чётче получится угол. После этого можно приступать к строительству.
Столбчатый фундамент
Для беседок обычно используют три вида фундаментов: свайно-винтовой (на участках с большим уклоном), плитный и столбчатый. Мы остановимся на последнем варианте.
Делаем ямки для опор
Сначала вычислите два прямых угла (способ описан выше) и на их основании разметьте периметр капроновыми нитками – это удобно, так как такая нитка растягивается, и даже если вы за неё зацепитесь, то она не порвётся. Теперь выройте по углам ямки глубиной 20-30 см (этот параметр зависит от плотности грунта на дачном участке). Три метра между столбами, это много даже для стального ростверка, так что вам придётся выкопать ещё пять ямок – четыре по сторонам и одну по центру, как это показано на фотографии вверху.
Так как мы будем делать сборный столбчатый фундамент, то основу нужно рассчитать так, чтобы она получилась шире столба на 4-5 см в каждую сторону, что несложно отрегулировать размерами ямки. Так, длина силикатного и рядового кирпича составляет 25 см, значит, ямка должна быть порядка 33×33 или 35×35 см по периметру. Засыпьте туда песочно-щебневую подушку высотой 15-20 см и хорошо её утрамбуйте. Оставшуюся часть углубления залейте бетоном на пару сантиметров ниже или заподлицо с поверхностью земли.
Столбчатый фундамент на участке с уклоном
Уже на следующий день на залитой подошве можно возводить опоры из кирпича. Обратите внимание на верхнюю фотографию – там хорошо видно, что кладка с левой стороны состоит из двух рядов, посредине из трёх, а справа из четырёх рядов – это компенсация уклона участка. В данном случае перепад составляет 0,13м/3мпогонных: толщина кирпича 65 мм или 0,065 м, а двух кирпичей 0,065*2=0,13 м – всё достаточно просто. Но не всегда удаётся нивелировать опоры рядами кладки — уклоны бывают разными. В таких случаях изменять высоту опоры можно за счёт горизонтального шва, накладывая больше или меньше раствора.
Способы углового соединения бруса «в пол дерева» и «в лапу»
Ростверк или нижняя обвязка для беседки
Через 7-10 суток к опорам можно прикрепить ростверк или нижнюю обвязку, что в данном случае одно и то же. Для этого берёте четыре трёхметровых бруса с ровными торцами и подрезаете их края «в пол дерева» или «в лапу», как показано на верхнем изображении. Не спешите фиксировать эту раму на опорах, а сначала скрепите её гвоздями и, уложив на фундамент, проверьте диагонали – допустимое расхождение ±2 мм. Прежде чем фиксировать ростверк, застелите на столбы куски рубероида, чтобы брус меньше натягивал влагу.
Для фиксации обвязки к кирпичным опорам отлично подойдут анкерные болты с пластиковыми дюбелями (понадобится 9 штук). Сначала в месте соприкосновения бруса с опорой сверлите отверстия по диаметру болта и ставите на кирпиче метки. Затем сдвигаете раму немного в сторону и сверлите отверстия в опорах, но уже по диаметру дюбеля. Забиваете дюбели в посадочные места и ставите обвязку на место. Делаете в брусе потаи (расширения) для головок болтов, и прикручиваете ростверк.
Возведение каркаса
Способы фиксации бруса и досок
Для того чтобы закрепить стойки на ростверке удобнее всего использовать металлические усиленные уголки. Но прежде чем прикручивать уголок к вертикальному брусу, его нужно зафиксировать и для этого, как правило, ставят временные оттяжки из отходов пиломатериалов (бруски, рейки, планки, доски). А вот лаги из досок допустимо зафиксировать, как уголками, так и обрезками брусков. На верхней фотографии можно увидеть крепления и вертикальных, и горизонтальных профилей.
Вначале вам придётся установить только угловые стойки, то есть, поставить на них оттяжки и зафиксировать металлическими уголками. После этого нужно собрать мауэрлат – это такая же рама, как и нижняя обвязка, только устанавливают её сверху, и она служит опорой для стропильной системы. Здесь, конечно, использовать анкеры ни к чему и брус прикручивают при помощи усиленных стальных уголков. Промежуточные стойки устанавливают после крепления мауэрлата, но это даже не инструкция, а просто небольшой совет для удобства работы.
Стропильная система и кровля
Проще всего сделать односкатную крышу, но это больше подходит для закрытого варианта беседок, то есть, вход будет только спереди, оттуда, где самая высокая часть сооружения. Некоторые владельцы дач и загородных ломов предпочитают двухскатные крыши. Я ничего не имею против двух скатов, но в таком случае придётся делать фронтоны и вход здесь может быть только с двух сторон. Именно поэтому я предлагаю вам шатровую стропильную систему: во-первых, она красивее, а, во-вторых, по сложности и финансам она не на много превысит два первых варианта.
Шатровая стропильная система
Так как для беседки 3х3 крыша без каркаса не делается (3 м – это большой промежуток для любого кровельного материала), то приступим к сборке стропильной системы. Высота купола может быть разной, но при подъёме в центре на 50-70 см длина стропильной ноги будет составлять порядка 240 см (их лучше всего делать из доски 70×40 мм). В точке схода доска подрезается под углом, а величина угла зависит от высоты купола.
На верхней фотографии вы видите, что конструкция собрана на земле вместе с мауэрлатом и это тоже вариант, так как сборка внизу гораздо легче аналогичной работы вверху. Просто здесь, для того чтобы поднять стропильную систему и установить на стойки каркаса понадобится, как минимум три человека, хотя можно позвать на 10-15 минут соседей и вопрос будет решён.
Разные способы крепления стропильных ног к мауэрлату
Стропильные ноги нужно будет прикрепить к мауэрлату и сделать это можно разными способами (некоторые из них показаны на изображении вверху). Вы видите, что ногу или сам мауэрлат можно подпилить, сделав паз для установки, подшить снизу брусок для упора, укрепить ногу с двух сторон досками. Но, как бы вы не задумали провести фиксацию, не пренебрегайте металлическим крепежом – он делает конструкцию более жёсткой.
Под куполом находится крестовина из досок 100×50 мм – она образует четыре одинаковых квадрата, но это непрочная система и через время там может возникнуть люфт (беседка будет шататься). Чтобы этого не случилось, вам потребуется сконструировать треугольники для жёсткости и для этого будет достаточно бруска 50×50 мм или доски 70×40 мм, установленной плашмя. Вы просто поверх крестовины прикручиваете ещё одну, но уже по диагоналям, что сразу образует восемь треугольников, и каркас никогда не будет шататься.
Монтаж сплошной обрешётки
Монтаж прерывистой обрешётки
Вам нужно определиться с кровельным покрытием, так как от него зависит, какой именно будет обрешётка – сплошной или прерывистой. Безусловно, второй вариант обойдётся дешевле, ведь для этого потребуется в 2-3 раза меньше пиломатериалов и в данном случае (я имею в виду купольную крышу) лучше всего подойдёт металлочерепица. У неё максимальная длина листа 4,5 м, так что можно обойтись без поперечных стыков, что очень удобно – останется только декорировать углы.
В качестве кровельного материала использована битумная черепица
А вот, к примеру, для битумной черепицы нужна сплошная обрешётка и это могут быть не только доски. Поверх прерывистой обрешётки можно настелить влагостойкую фанеру либо ориентированно-стружечную плиту 3-го или 4-го класса (OSB-3 или OSB-4) – это водоотталкивающие плиты.
Рекомендация по дизайну. Если говорить о грамотно продуманном экстерьере, то кровля на беседке должна быть идентична материалу, которым укрыт ваш дом или дача.
Пол и ограждение
Дощатый пол в беседке
Для пола лучше всего использовать строганую доску толщиной 40 мм, и, как вариант, можно остановиться на 30 мм, но в таком случае между лагами должно быть не более 40 см расстояния. Дощатый пол обязательно нужно красить, так как в открытую беседку в любом случае будут попадать атмосферные осадки, а это вызывает гниение древесины. Но лучше всего для пола использовать террасную доску – это смесь пластика с опилками – выглядит, как натуральное дерево, но при этом нейтральна к намоканию, хотя на такой материал, безусловно, придётся раскошелиться.
Простое ограждение для беседки
На верхней фотографии вы видите, как сделать незамысловатое, но в то же время красивое ограждение для открытой беседки. В качестве перил здесь можно использовать шлифованный брус 100×100 мм, но в то же время подойдёт доска 100×50 или 70×40 мм. В качестве балясин, которые здесь сделаны в виде крестовины, можно использовать такие же доски, либо брусок 50×50 или 50×40 мм.
Лестница на тетивах на две ступени
Оставлять вход без лестницы как то не совсем правильно – для пожилых людей, инвалидов и детей это очень неудобно. Посмотрите, как сделана лестница на верхней фотографии – две тетивы опираются на бетонные плитки на грунте и нижнюю обвязку беседки. Ступени здесь можно либо установить на металлический крепёжный уголок с усилением, либо нашить на тетивы бруски 30×30 или 40×40 мм. Толщина досок для проступей должна быть не менее 50 мм, так как лестница открыта для атмосферных осадков.
Видео: как сделать беседку
В этой статье нет чертежей в прямом понимании этого слова, так как кони попросту не нужны. Чтобы сделать беседку из дерева своими руками 3х3 м не существует жёстких рамок, это скорее полёт фантазии дизайнера. Зато здесь описаны принципы, придерживаясь которых вам будет под силу такое лёгкое архитектурное сооружение.
Беседка своими руками из дерева пошагово
0 6739
Дача с уже построенной беседкой мгновенно преображается. Территория наполняется атмосферой теплоты и душевности, ведь теперь вы можете пить чай с семьей на свежем воздухе, жарить шашлыки и тут уже подавать их к столу, устраивать посиделки с друзьями, читать книгу под шум дождя. А еще садовая беседка является прекрасным украшением дачи. Она подчеркивает положительные стороны вашего участка.
По своему предназначению беседки могут существенно отличаться между собой. Хотите выделить место на участке для отдыха в тени после тяжелого трудового дня? Классической беседки без стола с 1-2 лавочками внутри будет вполне достаточно. Планируете обустроить место для развлечений, которое позволит отдохнуть всей компании сразу? Отдайте предпочтение приличной площадке с большим навесом. Не можете представить себе отдых на даче без летней кухни с шашлыком? Конструкция с печью барбекю и мангалом будет как раз кстати.
Приобрести готовое сооружение вы всегда успеете. Учитывая тот факт, что строительство такого навеса по плечу человеку «с ровными руками», хотим предложить вам уже готовые проекты возведения беседок своими руками.
Дачные беседки: разнообразие впечатляет
Прежде чем браться за чертежи, нужно определиться с типом беседки. Она может иметь самые разнообразные размеры и формы, иметь односкатную и многоскатную крышу, быть закрытой/открытой. Выбор материала тоже впечатляет: от традиционного дерева до популярного сегодня пластика. Чтобы не распыляться на десятки других вариантов, предлагаем построить беседку своими руками из дерева – пошаговое руководство с фото прилагаем.
Почему именно дерево? На то есть несколько причин:
- Деревянная конструкция строится быстро, не вызывает особых затруднений.
- Установить ее можно почти на любой фундамент – даже если он создан из подручных средств.
- Деревянная беседка своими руками часто имеет разборную конструкцию. Каждый сезон вы ставите ее на новое место, а зимой разбираете.
- Разнообразие материалов. Дерево – это не только бруски с рейками, но и клееный брус, бревно оцилиндрованное и так далее.
Не будем утверждать, что беседки из дерева идеальны.
Они обладают достаточно высокой пожароопасностью, а если дерево не обработать от гниения и вредных насекомых, через несколько лет она будет представлять собой очень жалкое зрелище. Все недостатки вполне реально свести на нет, если пропитать конструкцию особыми веществами и беречь ее от огня.
Реальные схемы и чертежи
Металл и древесина вполне заслуженно считаются самыми популярными материалами. Чертежи потребуются обязательно – подробная схема составляется заранее.
Деревянный навес: самый простой вариант
Простейший способ соорудить беседку – это поставить четыре столба и навес над ними. Чтобы исключить контакт с бетоном, который является губительным, по углам вкапываются метровые отрезки металлической трубы нужного сечения. Над поверхностью оставьте хотя бы 20 сантиметров. Впоследствии в эти опоры нужно будет установить столбы из дерева.
Следующий шаг – прикрепить к столбикам бруски для монтажа. Конструкция будет летней, а значит очень легкой. 80 см ограждения смогут защитить от сильного ветра, холодного дождя.
Крыша сооружается из брусков квадратного сечения диаметром 5 на 5 сантиметров. Для сборки каркаса обвязка устанавливается по периметру, стропильные ноги прикрепляются к ней. Далее набивается обрешетка беседки. Кровельный материал можно брать любой. Укрыть беседку садовую деревянную позволительно даже битумной черепицей. Настил получается весьма жестким, поэтому потребность в каркасе отпадает.
Рекомендуем также прочитать
Конструкция получается простой, а установка быстрой. Планируете ее эксплуатацию не только летом, но и зимой? В таком случае, фундамент желательно сделать столбчатым. На него устанавливаются лаги из бруса диаметром 5 на 10 см, после чего настилается пол.
Чертежи, разнообразные схемы строительства предполагают, что сооружение необходимо обработать защитным средством, покрыть лаком или краской. К этому вопросу мы еще вернемся.
Строительство альтанки: самое понятное руководство
А вот и пошаговая инструкция, следуя которой, хозяин участка сможет возвести с нуля не только надежное, но и очень красивое строение. Выберите место для будущей альтанки и тщательно очистите его от различного мусора. Ненужные деревья спиливаются, кустарники удаляются. Последующий спектр работ выглядит следующим образом:
- Составьте проект, подготовьте чертежи. Не забудьте определить вместимость сооружения – сколько человек сможет сесть внутри, не стесняя друг друга? Схемы берутся уже готовые, рисуются с нуля или адаптируются под собственные нужды. Подробный план всегда учитывает размеры беседок, способы крепления, составляющие части. Он выполняется в нескольких сечениях, чтобы предусмотреть абсолютно все детали задолго до начала работы, высчитать нужное количество материалов.
- Разметьте участок, где будет стоять беседка. Деревянные колышки вбиваются по углам, между ними натягивается шнур. Можно проверять диагональ.
- Выройте неглубокий котлован, чтобы залить фундамент. Используйте уровень, чтобы корректно установить опалубку. Оптимальный вариант – обрезная доска толщиной минимум 2 см. Поскольку наша беседка деревянная, необходимости в солидном фундаменте нет. Монолитной плиты толщиной 15-20 см будет вполне достаточно.
- Залейте бетоном фундамент. Основа будет ровной, если использовать широкое правило. Установка дополнительных маяков может потребоваться, если фундамент имеет внушительные размеры.
- Выполните укладку керамической плитки на основании бетона. Желательно, чтобы кафель не боялся мороза, ведь эксплуатировать беседку вы будете круглый год.
- Лучше обойтись без угловых столбов. Знаете, почему? Конструкция простоит гораздо дольше, когда брус устанавливается на фундамент. Запаситесь кронштейном в форме буквы «П» (диаметр внутри = 10 см). Закрепите его по углам с помощью анкеров или дюбелей. Кронштейн ставится и на длинных сторонах беседки для надёжности.
- Установите опоры и закрепите их саморезами. Оптимальным вариантом будут шурупы диаметром до 0,4-0,5 см, длиной минимум 3 см. Когда планируется беседка из дерева своими руками с кровлей односкатного типа, фронтальные опоры выше столбов с тыльной стороны где-то на полметра.
- Установите продольные брусья. Они понадобятся, чтобы закрепить боковые элементы. В качестве дополнительного усиления можно использовать перекрестные или вертикальные распорные планки. Брус с расшивкой крепится и в передней части сооружения. Хотите, чтобы беседка имела свой потолок? Без проблем – он крепится именно к этим элементам.
- Сделайте запилы. Глубина – 3 см, длина 12 см, выполняются в верхней части стоек. Для установки стропил возьмите болты М8х120. Доска 3х12 см будет как раз кстати.
- Каркас под кровлю обязательно укрепляется. Для этих целей сделайте поперечные элементы. Они присоединяются к стропилам и стойкам, после чего укрепляются брусками.
- Теперь займемся решеткой. Обрешеточная доска набивается на стропила. Трех досок под каждый лист будет вполне достаточно, если кровля планируется из ондулина или шифера. Обрешетка для черепицы из керамики набивается таким образом, чтобы плитка опиралась на каркас в 2 местах. Для битумной черепицы доски размещаются всплошную. Плиты ОСБ или фанера будут как раз кстати.
- Ветровая доска точно не будет лишней. Благодаря ей, кровля обретет привлекательный и законченный вид.
Беседка для вашей дачи из дерева практически завершена. Вам остается только покрасить ее и обработать лаком, чтобы ни дождь, ни снег не смогли испортить презентабельный внешний вид.
Второй вариант строительства деревянной беседки
Предлагаем вашему вниманию второй способ обустройства деревянных беседок. Ее чертежи немного сложнее, но и выглядит сооружение гораздо эффектнее. Его периметр криволинейный, крыша-шатер шестиугольная, возможен и четырехугольный вариант. Для строительства потребуется запастись такими материалами:
- Бруски дерева 10 на 10 см.
- Рейки 2,5 на 3 см.
- Не толстая обрезная доска (2,5 см), которая пойдет на обрешетку крыши. Пол выстилается такой же доской, но потолще – 4 см.
- Материал для кровли и крепеж.
- В качестве инструмента возьмите циркулярную и лучковую пилу, шуруповерт, электрорубанок, рулетку, крепежные материалы. Также мы предлагаем фото, где вы сможете ознакомиться с внешним видом такой конструкции. Поэтапный способ строительства будет описан ниже.
Предлагаем соорудить деревянную беседку с мангалом, но делать это нужно на приличном расстоянии от жилого дома. Так дым не будет попадать в окна, а если кто-то из гостей устанет от шума, он сможет насладиться тихим отдыхом в помещении. С эстетической точки зрения это тоже хорошо: беседка не будет стоять под окном, как «истукан».
Чтобы добиться нужного эффекта, конструкцию желательно разместить недалеко от клумб или садовых деревьев. Представляете, какой прекрасный вид будет открываться на яркие цветы вместо чужого забора?
10 этапов строительства
Для беседок с мангалом грунт лучше выбирать посредством бура. Фундамент будет столбчатым. Арматурная обвязка укладывается в ямы, после установки обрешетки выполните заливку.
- Соберите каркас. 10-сантиметровый брус нужно уложить и скрепить уголками. Также на данном этапе нужно установить лаги под будущий пол.
- Каркас обработайте антисептиком, настелите доски. Поскольку у нас будет беседка с мангалом, а не пергола, заранее оставьте площадку для печки барбекю.
- По периметру укладывается основание крыши, в центре устанавливается опора для стропил. Крепежи в форме буквы П крепятся к ней.
- В стропилах заранее делаются запилы. Саморезами стропила прикручиваются к каркасу, элементы кровли маркируются и убираются.
- Как уже говорилось выше, беседка с дерева своими руками может быть четырех- и шестиугольная. Наша конструкция имеет одиннадцать стоек. Все они крепятся благодаря уголкам. Контролируйте процесс уровнем, чтобы добиться идеально ровных стоек под углом 90 градусов.
- Выполните монтаж горизонтальных стяжек. Для крепежа можно использовать гвозди или саморезы. Для надежности можно воспользоваться металлическими полосами.
- Все элементы кровли устанавливаются и крепятся на свои места, настилается обрешетка.
- Поскольку печь барбекю и беседка у нас будут представлять собой единое целое, в оставленном заранее месте подготавливаем обвязку, установив подрешетку и укрыв стенки рубероидом. Обвязка создается из армированной сетки, которая крепится к арматурным штырям.
- Компоненты для заливки фундамента стандартные: песок, гранитный отсев и цемент в соотношении 1:3:1.
- Стены беседки обшиваются вагонкой или блокхаусом, для перекрытия кровли используется мягкая битумная черепица. Квадратная ли у вас беседка или любой другой формы – это не так важно. Главное – не забыть о внутренней отделке. Дерево хорошо обрабатывается, все острые углы и поверхность шлифуются. Финальным этапом будет обработка древесины защитными составами.
А заказать постройку бани из качественной сосны можно в отличной компании: «Королевский кедр».
Немного теории: какие бывают беседки
Ничего сложного: поговорим о типах беседок и материалов, из которых их строят. В первую очередь делят постройки такого типа на открытые (летние) и закрытые (остекленные). Это совсем не значит, что есть только два этих типа: есть и комбинации со съемным остеклением, а есть еще тенты из прозрачной пленки, которые при необходимости натягиваются на каркас беседки. Еще один вариант — часть стен закрыта, часть — открыта. Выбираете тот, что вам ближе.
С полом и без
Еще беседки можно разделить на те, что с полом и без него. Беседки без пола ставятся на подготовленную площадку из тротуарной плитки, залитую бетоном, выложенную брусчаткой и т.п. Хотя никто не мешает строить прямо на траве. Только каркас должен быть обработан соответствующим образом: прямой контакт с почвой требует усиленных мер по защите. Если речь идет о деревянной беседке, ее пропитывают от гнили и грибковых поражений, если она из металла, обрабатывают составом от ржавчины.
Это деревянная каркасная беседка без пола. Обратите внимание, что крыша четырехугольная, а сама беседка со скошенными углами
Беседки с полом предполагают наличие фундамента. Чаще всего делают столбики. Их можно сложить из кирпича или бута, залить из бетона, поставить фундаментные блоки. Если есть у вас большие валуны с плоской верхушкой, на которые можно опереть постройку, используйте их. Но все это — если постройка легкая — на каркасе из дерева или металла. Для беседок из кирпича требуется ленточный фундамент, хоть и неглубокого заложения (на 20-30 см ниже уровня плодородного слоя).
Это тоже беседка из дерева, но уже с деревянным полом. Потому она поднята на опоры. В ней оригинально отделана верхняя часть — переплет из обработанных тонких досок смотрится замечательно
Если хотите пол в беседке для дачи выложить плиткой, придется бетоном заливать утепленную плиту, а на нее уже класть морозостойкие виды плитки. Причем утепленная плита должна быть как минимум на 50 см шире во все стороны, чем постройка на ней. И эти 50 см делают под небольшим уклоном, чтобы стекала влага. Это собственно, отмостка, которая не даст промерзнуть грунту под беседкой. Так плитку не вывернет и она не потрескается.
Материалы
Каркас садовых или дачных беседок делают из трех материалов:
- деревянного бурса или кругляка малого диаметра;
- стальной трубы (из профильной удобнее);
- полимерных труб (ПВХ).
Единственный материал, который не требует защиты — это полимеры. Они не гниют, не поражаются грибками. Некоторые виды переносят заморозку и разморозку без особого вреда. Так что они могут оставаться зимовать. Вот только чтобы беседка для дачи из ПВХ труб была прочной, нужны они солидного диаметра и с толстой стенкой. И даже в этом случае опираться на каркас не нужно: в придется ставить такую мебель, которая не будет давить на пластик. Ну и мангал нужно будет ставить в стороне (если он предусмотрен).
Пластиковые трубы ПВХ могут служить не только каркасом, но и плетеными стенами
Чтобы деревянная садовая беседка долго сохраняла привлекательность, всю древесину, которая будет использоваться при строительстве, необходимо предварительно покрыть защитной пропиткой в один-два слоя. Самые дешевые сегодня это пропитки СЕНЕЖ и Усадьба, а отзывы о них и их защитные свойства очень хорошие. У этих производителей есть и колерующие составы.
Металлический каркас для беседки обрабатывается дважды. Первый раз труба грунтуется перед началом стройки, потом проходят тщательно грунтовкой места сварки. Причем, если есть ржавчина, ее или счищают, или проходят преобразователем ржавчины и только после этого грунтуют. Зачем такие сложности? Чтобы внешний вид долго был солидным. После высыхания грунтовки все покрывается краской по металлу для наружного применения.
Беседка из пластика. Может и неэкологично, но никаких проблем с покраской, грибками или ржавчиной
Обшивка беседок для сада может быть практически любой. Чаще всего используют древесину. Это струганная доска, блокхаус, вагонка, кругляк малого диаметра. Если есть б/у поддоны, их разбирают, шлифуют доску и ею обшивают нижнюю часть каркаса. Получается очень экономно. А за счет того, что древесина уже давно высохла, после обработки защитными составами она служит долго.
Беседки для дачи и сада обшивают следующими материалами:
- поликабронатом ();
- профилированным листом (профнастилом);
- закаленным стеклом;
- тканью;
- прозрачными пленками ПВХ;
- бамбуком.
Металлический каркас в комбинации с обшивкой из затонированного поликарбоната
Бескаркасные беседки
Это речь шла о каркасных беседках. Теперь о бескаркасных. Это когда на ленточном фундаменте или на монолитной утепленной плите возводят стенки из кирпича, строительных блоков (чаще всего из газобетона) до высоты около 2 метра. Одна или две стенки могут быть высотой под крышу. На остальных делают колонны, на которые и опирается стропильная система. Строительство такой беседки — дело недешевое.
Пример капитальной застекленной беседки, отделанной диким камнем. Внизу может быть любой строительный блок. Застеклена стеклопакетами
Кладку из кирпича, если она сделана красиво, можно оставить без отделки. Если строили беседку из пеноблоков, отделка ее ничем не отличается от отделки такого же дома. Поверхности обшивают металлической сеткой под штукатурку, потом штукатурят. На выровненные стены можно класть любую отделку: хоть декоративную штукатурку, хоть камень. Садовые беседки из камня, кирпича и пеноблоков чаще всего остекляют: и зимой в них будет тепло.
Крыша
Выбор строения крыши полностью зависит от формы беседки. Если она прямоугольная выбор широкий: одно или двухскатная, четурехскатная. Прямоугольные беседки под односкатной крышей строить проще всего. Двускатная не намного, но сложнее.
Летняя прямоугольная беседка из кругляка под двускатной крышей
Если форма у беседки сложнее: пятиугольная, шестигранная, восьмиугольная, то придется делать шатровую крышу. Она еще сложнее: придется придумывать, как сделать соединение всех стропил в середине.
Купольная крыша — наиболее сложная. Если беседка своими руками строится впервые, и опыта работы с древесиной мало, лучше найдите другой вариант
При использовании гибкого кровельного покрытия и металла или ПВХ в качестве каркаса можно сделать крышу вообще округлой. Трубы гнут, на них крепят материал с уплотнителями под болты или саморезы. Такие садовые беседки очень легки на вид, построить их (при умении обращаться со сварочным аппаратом и трубогибом) можно за несколько часов.
Это, наверное, самая простая беседка: две гнутые трубы, которые закреплены на спинках садовых скамеек. К трубам прикреплен поликарбонат. Летняя садовая беседка готова
Вот и все. Другие ставят очень редко. Кстати, если вам интересны беседки под одной крышей с домом, их называют
Это вся теория вкратце. Могут быть еще какие-то частные случаи: материалов множество, как и возможностей их комбинации. Наиболее интересные оригинальные беседки из нестандартных материалов опубликуем в конце статьи. А теперь — практика.
Как сделать беседку своими руками
Чаще всего у нас своими силами строят садовые беседки из дерева. Второе место по популярности — у металлических. Все остальные делают нечасто. Кирпичные и из других строительных материалов из-за того, что стоят дорого, из труб ПВХ — потому что к материалу доверия нет.
Мы разберем пример постройки каркасной беседки из дерева. Но даже если вы собрались делать его из металла или ПВХ, порядок работы будет тот же. Другой принцип соединения материалов каркаса, а в остальном, все аналогично.
При работе с деревом его предварительно нужно обработать антибактериальными и антипиренными (снижающими горючесть материала) пропитками. Только после высыхания составов можно работать. Если этого не сделать, древесина очень быстро потемнеет и потеряет привлекательность.
Как построить а в этой статье речь идет о беседках из поликарбоната.
Чертеж
Реализовывались два похожих проекта, по одному типу: четырехугольная беседка под двускатной крышей, только с разными размерами и оформлялись они по-разному. Чертеж одного из них смотрите на фото ниже.
Прямоугольная беседка с четырехскатной крышей (в одном проекте крыша заменена на двухскатную)
Пошаговая инструкция с фото
Начинается все с подготовки площадки. Если есть дерн — его снимают, удаляют и плодородный слой. Если этого не сделать, корешки, зелень и все остатки будут гнить. На песчаных или супесчаных почвах в котлован засыпают отсев, щебень или битый строительный мусор, все трамбуют, сверху засыпают песком. На глинистых почвах, на которых вода сходит плохо, в котлован лучше засыпать и утрамбовать собственный грунт (глину, но без плодородного слоя). Иначе в яме будет скапливаться и застаиваться вода, что приведет к появлению неприятного запаха. Совсем не то, что нужно.
Выбор типа фундамента и нижняя обвязка
Если времени немного, быстрее всего на утрамбованную подушку установить готовые бетонные блоки. Больше времени придется затратить, если складывать столбики из кирпича, еще больше — заливать их из бетона. Расстояние между опорами должно быть не более 1,5-2 метров. Конкретнее зависит от толщины бруса, из которого будете делать обвязку. Под брус 100*100 мм расстояние — 1,5 метра, под металлическую профильную трубу 60*60 мм можно ставить через 2 метра.
Когда все опоры установлены и выставлены в уровень (используйте колышки, натянутый шнурок и строительный уровень), на них укладывается гидроизоляция. Это рубероид или толь, свернутый в два слоя, или битумная мастика, которой тоже дважды пропитывают поверхность. Затем укладывается нижняя обвязка беседки из бруса. Сколачивается все гвоздями не менее 150 мм длины или соединяется саморезами по дереву. Для большей прочности используются уголки (если найдете усиленные — как на фото — будет замечательно). Хоть беседка и строится изначально как летняя, через какое-то время большинство решает ее застеклить. Вот тогда запас прочности и потребуется.
Так выглядит собранная нижняя обвязка
Установка стоек
Далее устанавливаются стойки из бруса. Они ставятся по углам, в передней части с обоих сторон от входа, на остальных — над столбиками опор. Сверху тоже соединяются обвязкой.
На этом этапе постройки садовой беседки важно стойки поставит строго вертикально. Пользоваться строительным уровнем нежелательно: у него большая погрешность, особенно у бытовых моделей, которыми обычно пользуются застройщики. Потому берем старый добрый отвес и по нему выставляем. Проверяйте вертикаль с двух примыкающих сторон, чтобы стойки никуда не заваливались.
Фиксируют стойки укосинами (на фото видно). Если они вам в дальнейшем будут мешать, можно делать временный вариант, как на фотографии слева. Если обшивка внизу будет непрозрачной, делайте капитально: запилите брус под 45° (удобнее использовать стусло) и прибейте двумя-тремя гвоздями наискосок. Проверяйте не сбилась ли, после установки каждого укоса. Эти небольшие треугольники придают жесткость всей конструкции и она перестает шататься.
Два проекта и два способа выставить правильно угловые бруски. Слева — укосины временные, после установки обвязки они снимутся, справа — постоянные
Верхняя обвязка и доски пола
Далее, после того, как все стойки установлены и закреплены, монтируется верхняя обвязка. Тут проблем быть не должно. Для повышения надежности соединения используйте уголки. Стойки, кстати, тоже по бокам можно уголками закрепить. Особенно, если постоянных укосин не будет. Иначе ваша конструкция от боковых нагрузок может сложиться.
После этого укладывают доски пола. Их очень желательно обработать со всех сторон антибактериальной пропиткой для древесины, непосредственно контактирующей с грунтом. Есть два таких состава у «Сенеж». Один из них так и называется «Сенеж», другой «Сенеж-Ультра». Отличаются тем, что «Ультра» не окрашивает древесину, а «Сенеж» придает ей зеленоватый цвет. Если покрывать все будете темной морилкой, зелень незаметна, под светлую такой состав не годится.
Пропитки для древесины, непосредственно контактирующей с грунтом
После укладки пола доски лучше покрасить, иначе, пока закончите строительство они испачкаются. Потому потратьте время, нанесите лак или тонирующие краски на основе масла — лучший вариант для дерева на улице. Не путайте с масляными красками! Эти составы называют чаще маслом для древесины, потому что основа — масло, к которому добавлены защитные вещества и красящие пигменты. В результате древесина приобретает другой оттенок (хоть розовый или зеленый, если вам так захотелось), но фактура становится более четкой, а не закрашивается.
Средняя обвязка
Следующий шаг — установка средней обвязки, если она есть по проекту. Под брус в стойках вынимают четверть — небольшое углубление, в данном случае при брусе 100*100 мм, четверть — это 25 мм.
Как закрепляется средняя обвязка
Далее каркас можно красить тем же составом, что и пол.
Об изготовлении.
Делаем крышу
Пока сохнет каркас деревянной беседки, собираете стропильную систему. Она представляет собой треугольники (смотрите на фото ниже).
Треугольники под кровельный материал
Их устанавливают на каркас. В данном проекте свес кровли не предусмотрен. Потому их просто ставят строго вертикально и прибивают прямо к брусу верхней обвязки. Ставится такая крыша легко, но вот дождь будет сильно заливать внутрь даже при незначительном ветре.
Если будете делать со свесами (крыша выступает за периметр беседки), то в брусе придется выпиливать «посадочные места» под стропила. Они имеют вид треугольников (смотрите фото).
Как правильно сделать крышу на беседке: подпиливаем стропила
Варианта показано два. На самом деле их больше, но так как крыша получается небольшая, то и первого, самого простого, будет достаточно. Чтобы не возится с каждым треугольником, подпиливая древесину наверху, делают шаблон. Берете кусок доски, выпиливаете отверстие нужной формы, примеряете, проверяете, подгоняете. Потом просто приставляете поочередно ко всем стропилам, обводите тонко заточенным карандашом и вырезаете. Чем вырезать удобнее? Электролобзиком, но можно и ручной пилой. Подготовив все треугольники, закидываете их наверх и устанавливаете (длинными гвоздями наискосок с дух сторон, можно еще уголками закрепить). Перед фиксированием не забудьте проверить вертикаль и горизонталь.
После установки треугольников, набиваются поперечины: две по обе стороны от конька, и дальше с шагом, который зависит от типа и вида кровельного материала. Под мягкую черепицу, например, вообще сплошная обрешетка нужна. Затем вся стропильная система красится. И после монтируется кровельный материал (в данном случае металлопрофиль) .
Отделка
Последней прибивается отделка нижней части. В этом проекте использована вагонка, которая потом покрашена маслом для дерева.
Заключительные этапы строительства. Беседка своими руками готова
Эта дачная беседка из разряда «просто, быстро, дешево». Имея ее как пример, вы сможете сделать что-то свое, более, на ваш взгляд, привлекательное. Вот, например, что получилось по тому же проекту, но в другом исполнении: обшивка веранды из блокхауса, который покрашен в светлый цвет, а каркас — в темный.
Еще один вариант по тому же проекту
А еще — такой вариант: дачные беседки по этому проекту получаются совсем разные
Несколько более сложных проектов с чертежами и размерами выложим ниже, а еще более интересные фото, но уже без чертежей в самом низу. Может кому-то пригодится…
Эскизы беседок с чертежами и размерами
Имеющиеся размеры можно пропорционально увеличивать или уменьшать. Важно, чтобы вы понимали, что при значительном увеличении размеров, каркас требуется более мощный. Не забывайте об этом, и все у вас получится: беседка сделанная своими руками будет красивой и надежной.
Простая беседка из дерева
Почти тот же проект, но с другими размерами: выше поднята верхняя точка крыши, из-за чего визуально она кажется легче. Беседка тоже четырехугольная, крыша — шатровая.
Квадратная беседка из дерева для дачи или сада
При устройстве такой крыши самые проблемные — это два места (узла), обозначенные кругами. Как их делать, смотрите на фото ниже.
Проблемные узлы при устройстве шатровой крыши на беседке
Примерно так можно разметить ее по высоте и набить обрешетку под кровельный материал
Беседка в китайском стиле (с чертежами и размерами)
Проект со всеми размерами, разметкой фундамента, стропильной системой кровли и т.п. Скомпонован в фотогаллею.
Внешний вид деревянной беседки в китайском стилеГлавный фасад — высота от пола до верхней обвязки 2,160 мГлавный фасад без кровли: вертикальные стойки 150*150 ммВид сбоку . Ограждение (перила) в высоту 740 мм, приподнято на 150 мм над уровнем пола. Высота перил в беседке получается 890 ммПоперечный разрез деревянной беседки. На фото справа — как сделать приподнятые концы крышиПродольный разрезПлан расположения столбиков под беседкуНижняя обвязка. Места расположения стоек (брус 150*150 мм) отмечены крестикамиВерхняя обвязкаУстановка балок перекрытия (цифры — это обозначение материала с спецификации)Стропильная системаДетализация узла 2 — как устанавливать стойкиКак сделать ступеньки в веранду — узел 2Крепление стропильной системы к верхней обвязке — на деревянные штыриДетализация огражденияСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседкиСпецификация с размерами и объемом необходимых пиломатериалов под этот проект деревянной беседки
Большая беседка на фундаменте
Перед тем, как построить эту беседку требуется сделать ленточный фундамент. Его параметры зависят от грунтов, от материала, который вы собираетесь использовать для каркаса: металл или древесину, и того, чем собираетесь ее остеклять. В общем случае ширина ленты около 20 см, глубина залегания — на 20-30 см глубже уровня плодородного слоя. На пучнистых грунтах лучше сделать свайноростверковый фундамент.
Большая беседка под остекление
Чертеж беседки-качели
Беседка-качели требует особого внимания: крепят ее очень прочно, чтобы возникающие переменные нагрузки не расшатали и не перевернули конструкцию. Для этого, можно ножки продлить вниз, под них вырыть яму, засыпать щебнем, утрамбовать, а потом все залить жидким бетонным раствором. Если каркас делаете из трубы, вопросов не возникает, для дерева можно использовать «П»-образные крепления с вмонтированным в нижнюю часть штырем. Вот его можно загнуть и залить бетоном.
Для еще большей надежности к ножкам приделывают поперечины, которые получаются чуть утопленными в грунте. Их забивают U-образными скобами.
По этому чертежу можно построить беседку-качели своими руками
Об
