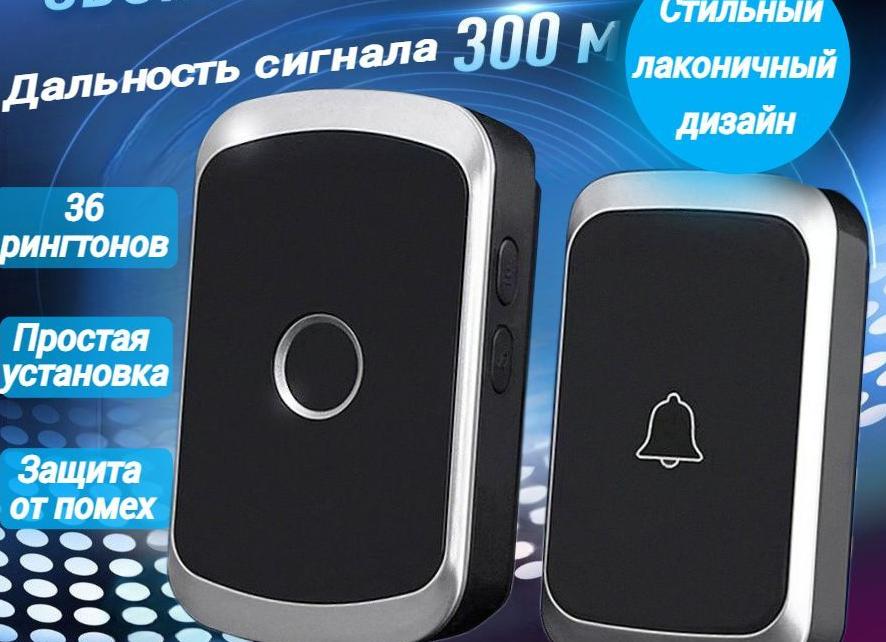

Беспроводные звонки в квартиру

Виды звонков, как определиться с выбором

Ранее потребители имели ограниченный выбор устройств, в основном он сводился к нескольким видам моделей, работающих от напряжения 220 вольт. На данный момент производители предлагают современные радиоуправляемые беспроводные модели, которые можно установить без подсоединения к электросети.

Основные виды:

1. Электромеханический звонок, работающий от напряжения 220 В.
2. Беспроводные сигнальные радиоуправляемые системы, работающие от сети или батареек.
3. Звонок со встроенной видеокамерой. Он может быть подключен к стационарной системе электроснабжения либо к автономным источникам питания, аккумуляторам, батарейкам.

   Так выглядит звонок со встроенной видеокамерой

Прежде чем решить, какую систему оповещения установить, необходимо ознакомиться с принципом их работы.

Электромеханический звонок

Представляет собой замкнутую электрическую схему с последовательным подключением звонка и кнопка. В тот момент, когда нажимают кнопку, происходит замыкание сети, срабатывает система оповещения.

Радиоуправляемые системы

Кнопка в этом случае служит передатчиком радиосигналов, а в звонок вмонтирован приемник, который реагирует на посланный сигнал, и приводит в действие механизм оповещения.

Подобные системы получают питание от батареек, аккумуляторов либо сети (вставляются в розетку).

Звонок с видеорегистратором

Беспроводные системы с видеокамерой, кроме радиосигнала, передают и видеосигнал (по технологии Wi-Fi). Параллельно с радиосигналом камера считывает изображение, передает его на принимающее устройство, которое выводит его на монитор. У несложных моделей в устройстве встроена карта памяти.

Комплект звонка с видеорегистратором

При ее подключении к компьютеру можно снять информацию, кто вас посещал в момент отсутствия. Представлен довольно широкий модельный ряд подобных устройств.

Анализ преимущества и недостатков систем

Электромеханические звонки

Та как электромеханическое устройство работает от сети, то в момент непредвиденного отключения электричества они перестают работать. Но преимущество в том, что у них нет ограничений по дальности действия. В зависимости от того, как далеко протянут провод, устанавливают звонок. Кнопка от устройства может находиться на довольно большом расстоянии от системы оповещения. Такие системы не нуждаются в замене элементов питания.

Комплект электромеханического звонка

Среди недостатков можно выделить сложный монтаж, в сравнении с беспроводными системами. Особенно в том случае, когда нет предварительно подготовленных выводов для подсоединения.

У наиболее доступных беспроводных систем дальность радио и видеосигналов ограничена, в среднем в пределах 100-120 м. Но преимущество их в том, что они остаются в рабочем режиме, при отключении электропитания. Помехой для их работы могут стать разного рода препятствия, к примеру, бетонные стены. Батарейка может выйти из строя, поэтому лучше всегда иметь комплект в запасе.

Несомненным достоинством этих устройств является то, что они не нуждаются в прокладке трасс. Их легко установить в удобном месте на двухсторонний скотч, соответственно перенести. Не надо пробивать отверстия в стене и штробить ее. Обратите внимание, кнопки систем с камерой рекомендуют приобретать в металлическом кожухе, так как именно они чаще подвергаются разного рода актам бытового вандализму. Второй вариант защиты, устанавливать в подъездах, где есть охрана, консьерж.

Проводной и беспроводной звонок дополнительно комплектуются такими функциями:

• подсветкой кнопки звонка (светодиодной либо с использованием самосветящихся материалов);

  Подсветка кнопки звонка

• выбором мелодии сигнала;
• регулировкой его громкости.

С учетом всех этих моментов, определяются с выбором звонка для дома.

Установка и монтаж

Прежде чем приступить к установке дверного звонка в квартире необходимо определиться с местом монтажа на стене. Звонок располагают внутри квартиры, около входной двери сверху.

Он защищен пластиковым, эстетически привлекательным, коробом, поэтому он естественно впишется в интерьер. Кнопку монтируют возле входной двери, таким образом, чтобы до нее могли дотянуться дети (примерно 1,4-1,5 м от пола).

Провод к ней лучше провести от звонка по потолку, так он будет менее заметен. Для вывода провода в стене с помощью перфоратора проделывают сквозное отверстие.

Схема подключения дверного звонка

Необходимые инструменты для монтажа: набор отверток, в том числе с индикатором; плоскогубцы; пассатижи; дрель; кусачки. Комплект звонка: кнопка; электронно-механическое устройство; кабель от сечения, от 0,5 до 1,5 квадрата. Для установки обычного сигнального устройства хватает двужильного провода. Если дополнительно запитывается подсветка нужен 3, 4 жильный кабель.

Комплектация дверного звонка

Основной блок имеет внутри встроенные трансформаторы на понижение напряжении до разных величин, от 3-14 В, в зависимости от модели звонка.

Подключение

Основной блок оборудован с тыльной стороны панелью для крепления. В стене просверливают отверстия для дюбелей, вставляют в них основу, затем шурупами прикручивают звонок. Предварительно с него нужно снять верхний защитный кожух.

Процесс подключения звонка

Подготовительный этап:

1. Для начала надо установить кнопку звонка. Ее прикручивают к стене.
2. Затем просверливают в стене отверстие, через которое выводят к кнопке провода.
3. От отверстия по стене прорезают кабель канал к месту установки кнопки.
4. Нарезают провод (с запасом), таким образом, чтобы его хватило на расстояние от распредкоробки к звонку, и от нее к кнопке.
5. Концы кабеля зачищают.

Монтаж электропроводки:

1. Определяют, используя индикатор, ноль, фазу (загорится индикатор).
2. Обесточивают помещение, чтобы обеспечить безопасность работ.
3. Две жилы провода подключают к звонку (ноль и фазу). Если есть в нем три клеммы, то одна из них предназначена для заземления. Оголенные концы провода накручивают на клемник и прижимают болтом.
4. Второй провод от распредкоробки выводят к звонку (через проделанное отверстие). Прикручивают подобным образом к клеммам кнопки звонка.
5. Объединяют всю схему.
6. Провод от звонка, одну жилу (ноль) соединяют с нулем в распредкоробке, вторую бросают на свободную обесточенную клемму.
7. Далее подсоединяют к коробке провод, идущий от звонка. Одну из жил (фаза) подключаем к фазе в коробке, вторая к обесточенной клемме, как ранее сбросили жилу (фазу) от звонка.

   Схема подключения проводов звонка

Проверка работоспособности осуществляется путем подключения к сети. Если срабатывает звонок, означает, что схема собрана правильно. В большинстве случаев устанавливается одна кнопка звонка, но иногда необходимо две (вторая во внутреннем тамбуре с соседями). В этом случае монтаж выполняют по такой же схеме, только схема подключения кнопок производится параллельно. В видео показано как правильно подключать звонок в квартире.

Беспроводные системы

Такие устройства проще закрепить. При небольшом весе, устройство достаточно зафиксировать на двухсторонний скотч, чтобы оно крепко держалось.

Монтажом беспроводного звонка:

1. В кнопку вставляют батарейку и прикрепляют ее возле двери на двухсторонний скотч. Но для надежности лучше прикрепить механическим способом, прикрутить саморезами.
2. Затем вставляем аккумулятор в звонок, их может быть 2,3, в зависимости от модели. Звонок можно закрепить на стену при помощи скотча либо просто положить устройство на мебель (полочку в прихожей, шкаф). Все, звонок готов к работе.

Звонок, в котором есть выводы под разъем розетки, нужно все лишь подсоединить его к ней, а в кнопку звонка вставить батарейки. Суммируя информацию, можно сделать вывод, что наиболее удобными в плане монтажа представляются беспроводные системы. Но с точки зрения практичности, постоянного использования, оптимальной моделью считают электромеханические звонки с электронной платой и трансформатором. К этому выводу многих потребителей склоняет и их доступная стоимость.

Комплект беспроводного звонка для установки

В последнее время появились модели звонков, которые сочетают в себе ретро стиль и современные технологии. В качестве кнопки используется колокольчик либо система металлического рычага, издающего звук стука. Но начинка для передачи сигнала и оповещения современная. Это скорее эксклюзивные дизайнерские модели, рассчитанные на потребителей с достатком.

Часто возникающие поломки беспроводного звонка

Эти устройства часто ломаются, причины поломок различны. Среди основных выделяют следующие:

• замыкание контакта в плате микросхемы;
• резкий температурный перепад на улице;
• низкий заряд батареи, которого не хватает на передачу сигнала.

Но часто основной проблемой становится слабый сигнал устройства или его срабатывание лишь в нескольких сантиметрах от блока. Основной причиной поломки является слабый заряд установленной батареи, которая подлежит своевременной замене.

Если же и после ее замены сигнал звонка не доходит до блока, вероятно, что за некоторое время поменялись частоты передатчика и приемника. В этом случае необходимо подготовить отвертку из диэлектрических материалов (стеклопластика или оргстекла). Затем с ее помощью нужно подкрутить подстроечник катушки индуктивности. В ходе этого следует периодически нажимать на кнопку, постепенно удаляясь от блока приемника. Когда будет определено максимальное расстояние срабатывания приемника, можно устанавливать его в требуемое место.

Крутить подстроечник следует медленно и аккуратно. При этом нужно запомнить его начальное положение и количество сделанных оборотов в ту или иную сторону. Это необходимо для того, чтобы можно было вернуть его в стандартное положение в случае неудачи.

Беспроводная модель звонка в разобранном виде

Также причиной неудовлетворительной работы звонка может быть неправильная батарея. Как правило, на данных устройствах используются элементы 12В (23А). Нередко кнопка регулировки частоты может быть вынесена непосредственно на корпус устройства. В таком случае нужно зажать кнопку и путем подкручивания регулировки настроить требуемую частоту.

Еще одной причиной несрабатывания звукового сигнала является длительное использование устройства. В этом случае можно самостоятельно разобрать звонок, попытавшись своими силами устранить неисправность. Как правило, такие устройства могут быть собраны ненадлежащим образом. Еще один способ устранения проблемы – очистка платы спиртовым раствором.

Как установить беспроводной звонок?

Приобретая подобное устройство, нужно узнать способ его установки, чтобы в дальнейшем не возникло проблем с его креплением. Существуют следующие варианты его фиксации. Основной – на дверь. Нередко возникают проблемы с закручиванием шурупов в стену, либо двусторонний скотч не держится на отделочном материале стены. В этом случае можно прикрепить звонок непосредственно на дверное полотно.

Второй возможный вариант – рядом с проемом двери. Крепление происходит на некотором расстоянии от наличников. Также можно выбрать размещение на калитке. Данный способ предусмотрен для установки в частных домах. В этом случае следует защитить звонок от неблагоприятных погодных условий или солнца.

Непосредственно звуковой блок нужно размещать внутри строения. Обычно это удобное место в коридоре возле двери, либо те помещения, в которых звук звонка плохо слышен. Для частного дома актуальными местами установки дополнительного блока являются чердак, мастерская, подвал либо место снаружи дома, если большую часть времени жильцы проводят на свежем воздухе, на приусадебном участке.

Дверной звонок можно установить рядом с дверью. Монтаж, как правило, происходит на липкую ленту либо шурупы. Данный способ установки подходит для легких моделей, располагающихся внутри дома. С уличной же стороны предпочтение стоит отдать фиксирующим элементам в виде шурупов. С их помощью закрепляют и специальные защитные навесы или подставки, предохраняющие устройство от попадания снега или дождя.

При желании можно изменить место расположения звонка. Кроме того, есть возможность его переделки под стандартную модель, работающую от питания электрической сети при помощи проводов.

Принцип работы беспроводной модели

Выбор беспроводного звонка: на что стоит обратить внимание?

Чтобы приобрести самое подходящее для помещения устройство, нужно обратить внимание на некоторые особенности. Среди основных следующие:

• тип звонка. Хотя все такие устройства имеют одинаковый принцип функционирования, они могут иметь некоторые различия;
• дизайн. Для органичного дополнения двери или калитки при покупке следует учитывать его цвет, форму, вид корпуса;
• количество батарей. В будущем это поможет сократить расходы на приобретение новых батареек, чтобы обеспечить стабильную работу устройства;
• прием сигнала. Если строение значительных размеров, устройство выбирают большей мощности.

Внимание! В отдельных случаях проблема может заключаться в том, что беспроводной звонок или кнопку украли, возникает вопрос: что делать? Нужно учитывать, что цена на большинство беспроводных моделей невысокая, поэтому в случае кражи устройства можно приобрести новый звонок, не потратив при этом значительной суммы.

Беспроводная модель звонка и необходимые комплектующие

Беспроводной дверной замок – это удобно и функционально. При желании его всегда можно заменить проводным вариантом, однако он вряд ли будет настолько же комфортен в процессе эксплуатации. Стоит отметить, что невысокая стоимость становится одним из важных достоинств, позволяющих приобрести беспроводную модель. Можно подобрать интересный вид, цвет и определиться с мелодией.
