ПРИЛОЖЕНИЕ 1
ГОСТ 3033-79
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БОЛТЫ ОТКИДНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
БОЛТЫ ОТКИДНЫЕ Конструкция и размеры Eye bolts. Design and dimensions |
ГОСТ |
Дата введения 01.01.81
1. Настоящий стандарт распространяется на откидные болты с резьбой диаметром от 5 до 36 мм.
Стандарт не распространяется на откидные болты станочных приспособлений.
2. Откидные болты должны изготовляться исполнений:
1 — болты с круглой головкой;
2 — болты с круглой головкой и с отверстием под шплинт;
3 — болты с вилкой.
Болты могут изготовляться классов точности В и С.
3. Конструкция и размеры откидных болтов исполнений 1 и 2 должны соответствовать указанным на чертеже и в табл. 1, а исполнения 3 — на чертеже и в табл. 2.
* Размер для справок
Таблица 1
Размеры в мм
Таблица 2
Размеры в мм
|
Номинальный диаметр резьбы d |
Масса 1000 шт., кг ≈ |
||||||||||
|
3,8 |
48,0 |
||||||||||
|
50,0 |
|||||||||||
|
53,0 |
|||||||||||
|
4,8 |
80,0 |
||||||||||
|
84,0 |
|||||||||||
|
88,0 |
|||||||||||
|
91,0 |
|||||||||||
|
(14) |
5,8 |
115,0 |
|||||||||
|
119,0 |
|||||||||||
|
123,0 |
|||||||||||
|
127,0 |
|||||||||||
|
131,0 |
|||||||||||
|
135,0 |
|||||||||||
|
139,0 |
|||||||||||
|
143,0 |
|||||||||||
|
6,8 |
202,0 |
||||||||||
|
209,0 |
|||||||||||
|
216,0 |
|||||||||||
|
222,0 |
|||||||||||
|
229,0 |
|||||||||||
|
243,0 |
|||||||||||
|
8,8 |
446,0 |
||||||||||
|
477,0 |
|||||||||||
|
508,0 |
|||||||||||
|
11,7 |
811,0 |
||||||||||
|
873,0 |
|||||||||||
|
945,0 |
|||||||||||
|
1016,0 |
|||||||||||
|
14,7 |
1581,0 |
||||||||||
|
1685,0 |
|||||||||||
|
1792,0 |
|||||||||||
|
16,7 |
2540,0 |
||||||||||
|
2680,0 |
Примечания к табл. 1 и 2.
1. (Исключено, Изм. № 1).
2. Масса указана для стальных болтов. Для определения массы болтов из латуни величины масс, указанные в табл. 1 и 2, следует умножить на коэффициент 1,08; из бронзы — на 0,97.
3. Болты с резьбой d = 14 мм применять не рекомендуется.
Пример условного обозначения откидного болта класса точности В, исполнения 1, диаметром резьбы d = 6 мм, с полем допуска 6g длина L = 32 мм, класса прочности 3.6, из спокойной стали, с цинковым покрытием толщиной 6 мкм хроматированным:
Болт В.М6-6g 32.36.C.016 ГОСТ 3033-79
То же, класса точности С, исполнения 2, диаметром резьбы d = 10 мм, с полем допуска 8g, длиной L = 60 мм, из материала группы 32, без покрытия:
Болт С2М10-8g 60.32. ГОСТ 3033-79
4. Предельные отклонения диаметра отверстия в головке d1:
для болтов класса точности В-Н12;
для болтов класса точности С-Н14.
2 — 4. (Измененная редакция, Изм. № 1).
5. (Исключен, Изм. № 1).
6. Предельные отклонения ширины головки b — d11.
7. Предельные отклонения размера l2 — H14.
8. Предельные отклонения ширины прорези b2 — H12.
9. (Исключен, Изм. № 1).
10. Предельные отклонения размеров, получаемых штамповкой — по второму классу ГОСТ 7505.
11. (Исключен, Изм. № 1).
12. При изготовлении резьбы методом накатки диаметр стержня выполнять по ГОСТ 19256.
13. Для болтов класса точности С допускается:
шероховатость поверхностей, образующих размер b — Ra ≤ 100 мкм, а поверхности отверстия диаметром d1 — Ra ≤ 20 мкм;
предельные отклонения ширины головки b — по второму классу ГОСТ 7505.
14. Резьба — по ГОСТ 24705.
15. Размеры сбегов — по ГОСТ 27148, конец с фаской — по ГОСТ 12414.
16. Остальные технические требования — по ГОСТ 1759.0.
13 — 16. (Измененная редакция, Изм. № 1).
16а. Допуск пересечения оси головки и оси отверстия в головке, допуск перпендикулярности оси отверстия в головке коси стержня на длине, равной 0,5b или 0,5b1 — по ГОСТ 24643 для болтов:
класса точности В — по 13-й степени точности;
класса точности С — по 14-й степени точности.
16б. Не установленные настоящим стандартом допуски размеров, допуск соосности головки и стержня и методы контроля по ГОСТ 1759.1.
16в. Допустимые дефекты поверхности болтов и методы контроля — по ГОСТ 1759.2.
16а, 16б, 16в. (Введены дополнительно, Изм. № 1).
17. Методы стопорения гайки приведены в приложении 1. Примеры применения откидных болтов даны в приложении 2.
Рекомендуемое
Технические характеристики болтов по ГОСТ 3033-79

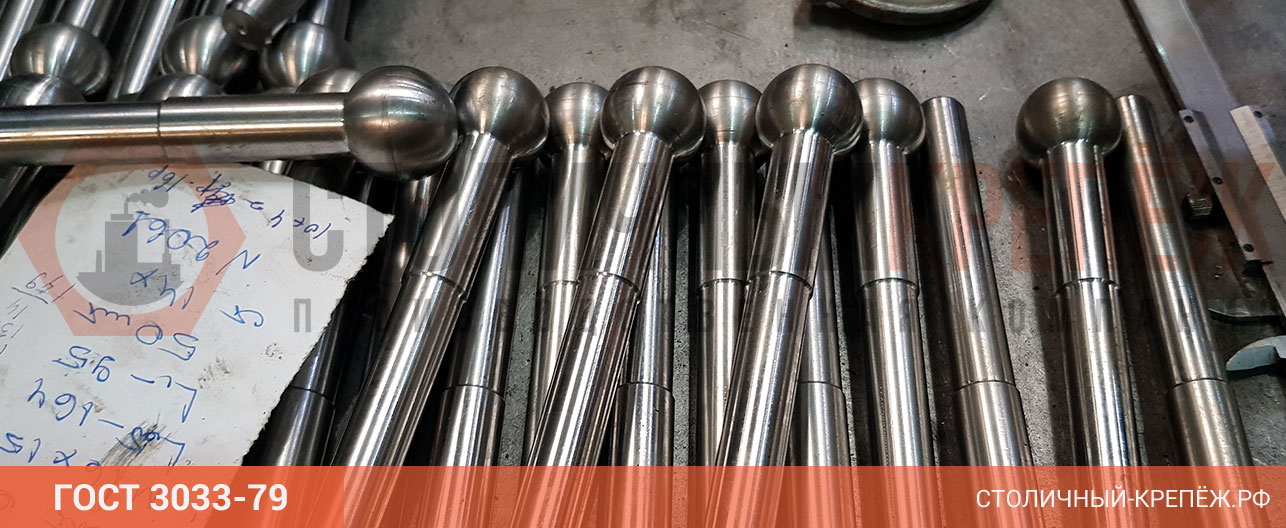

Откидной болт имеет цилиндрический стержень с неполной/полной резьбой. Она может быть метрической или дюймовой. Головка у крепежа сферическая, в виде ушка.
Другие особенности крепежей по ГОСТ 3033-79:
- класс точности В и С (нормальный и грубый);
- номинальный диаметр резьбы 5-36 мм;
- длина стержня с ушком 25-300 мм;
- поле допуска резьбы — 6g.
Болты откидные производятся в трех вариантах исполнения. Отличаются они по форме головки. В первом исполнении она имеет круглую форму, во втором – круглую со специальным контровочным отверстием под шплинт, в третьем – с вилкой. Диаметр ушка внутри и снаружи соотносится с длиной болта и резьбы, а также шириной кольца. С увеличением размеров стержня прямо пропорционально расширяется и диаметр отверстия.
Болт с ушком откидной по ГОСТ 3033-79 производится из таких материалов: сталь с разными классами прочности (4.8, 5.8, 8.8, 10.9, 12.9), нержавеющая сталь, сталь с гальванической оцинковкой, латунь. Нанесение термодиффузионного либо другого защитного покрытия увеличивает срок службы крепежей и защищает их от коррозии.
Сферы применения болтов откидных с ушком по ГОСТ 3033-79
Откидные крепежи с ушком находят применение в самых разных областях. Они незаменимы в строительстве, машиностроении, станочном производстве. С их помощью закрепляются агрегаты и запчасти в производственных станках. Болт с ушком откидной по ГОСТ 3033-79 также используется для освобождения либо зажима деталей, устройства такелажных приспособлений. С его помощью надежно крепят узлы и детали в машиностроительной промышленности.
Крепежи по ГОСТ 3033-79 подходят для монтажа разных элементов в потолки и стены. Для этого необходимо дополнительно воспользоваться анкерами. Откидные болты – идеальное решение для крепления строительных систем к несущим стенам или временным перегородкам.
Основное назначение болтов, изготовленных по стандарту ГОСТ 3033-79, – создание легкоразъемных соединений. Ушко значительно облегчает процесс сборки-разборки конструкций. Если в процессе работы, согласно техническому процессу, детали часто меняют положение относительно друг друга – откидные болты являются идеальным решением для крепления. Такие крепежи используются для свинчивания элементов гидрофильтров, промышленных автоклавов, кондукторов. С их помощью фиксируют элементы возвратно-поступательных механизмов и другие движущиеся детали.
Болты откидные имеют некоторые нюансы в эксплуатации. Поскольку они зачастую применяются для соединения движущихся элементов либо подвергаются частому вкручиванию-выкручиванию, то они должны выдерживать сильные циклические нагрузки. Предотвратить быстрый износ крепежей поможет нанесение защитного покрытия и соблюдение правил эксплуатации. При критическом износе важно заменить элемент, чтобы одна неисправная деталь не привела к более серьезным нарушениям.
Компания «Столичный Крепеж» специализируется на изготовлении откидных болтов разных типоразмеров с нормальным или грубым классом точности (В и С). Все изделия производятся на современном оборудовании со строгим соблюдением стандартов и поэтапным контролем качества.
