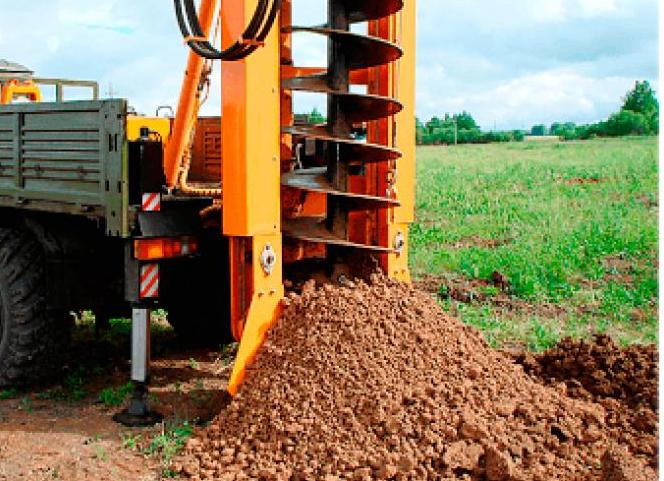

Бур для скважины

Виды буров для самостоятельного бурения неглубоких скважин на дачном участке

Выбор способа бурения зависит от количества влаги в грунте, его сыпучести и твердости. В плотных, не перенасыщенных верховодкой слоях, легче проводить забой вращательным шнековым способом. В качестве бурового наконечника применяют спиральный бур или бур-ложку – металлические стержни со спиральным или ступенчатым лепестковым режущим элементом. Ложка дополнительно оборудуется емкостью с целью удержания глины внутри инструмента и предотвращения осыпания внутрь ствола.

Ручной самодельный спиральный бур

Классический спиральный бур, изготовленный своими руками, применяют и в самодельных электрических или бензо-бурах для скважин. Инструмент соединяют с электродвигателем (шуруповерт, дрель, перфоратор) или корпусом бензопилы. Работать таким устройством гораздо легче и быстрее, чем вручную.

Когда работать приходится в песчаных или глинисто-песчаных слоях, вязком грунте с большим количеством воды, рыхлой осыпающейся породе – лучше применять ударный (канатно-ударный) способ. Для прохождения до 20 м используют наконечники, которые после удара под собственным весом углубляются в породу. Глина остается в емкости и поднимается на поверхность. Своими руками можно сделать любой из применяемых в ударном методе забоя скважин бур:

• Стакан, расширительный стакан.

• Иглу с фильтром.

• Желонку.

Желонку несложно смастерить самостоятельно

Как сделать бур для шнекового бурения: материалы и инструкция

Можно смастерить своими руками спиральный бур 2 типов для вращательного бурения скважин: со спиралевидным режущим элементом, с дисковым полусферическим ножом. Для работ понадобится:

1. Металлический прут или прочная труба – основание, полая труба большего диаметра – для емкости на стержне ложки.
2. Муфты для соединения штанг, металлическая рукоятка – кусок арматуры, прута, длиной до 40 – 50 см.
3. Металлический лист, если планируется спиральный нож.
4. Диски стальные с зубьями от электропилы.

Металлические круги разного диаметра подойдут для формирования режущей поверхности

1. Сварочный аппарат.

Спиральный простой и двухступенчатый бур: чертежи

Как сделать классический бур со спиралевидным ленточным ножом для песчаной скважины? Своими руками такой инструмент сделать сложно без специальных станков для работы с металлом. Сложность заключается в предварительном закаливании и изгибе полосы металла. Необходимо подобрать сталь толщиной от 1,5 – 2 мм. Далее раскаленную полосу сгибают на станке, придавая ленте форму спирали.

Спиральный бур с длинной режущей лентой невозможно сделать без оборудования

Только после этого ленту приваривают к основанию. Во время соединения следят за симметричностью: витки должны располагаться строго параллельно друг к другу и под определенным углом к горизонтальной линии. Край ленты затачивают, поверхность красят.

В условиях домашней мастерской своими руками гораздо проще сделать идентичный по функциональности, но более простой в сборке бур для скважин разного диаметра с круговыми ножами вместо спирали.

Чертеж простого бура с двумя ножами под углом

Отталкиваясь от простейшей конструкции, можно усовершенствовать инструмент и сделать бур, который подойдет для бурения неглубоких скважин разного диаметра.

Бур

Для изготовления берут 3 диска одинаковой толщины с разным диаметром. Разрезают каждый на 2 половины, один край (нижний) затачивают. Во всех частях просверливают отверстия для соединения лепестков.

Детали для бура

К основанию приваривают круг меньшего диаметра так, чтобы края двух половин образовали угол величиной 30о. Большего диаметра ножи крепят к верхнему при помощи гаек и болтов.

Готовый к сборке бур со сменными комплектами ножей

Штангу формируют с нарезкой резьбы или приваривают к верхнему краю муфту с готовой резьбой: в этом случае не нужно устанавливать защиту от раскручивания во время работы.

Ложка: бур для работ в сыпучих породах

При обустройстве источника в сухом грунте требуется инструмент со снарядом, который удерживает вырытую почву внутри. Такой бур-ложку, как на чертеже, для бурения песчаных скважин также можно сделать своими руками из толстостенной газовой или водопроводной трубы.

Обычную ложку можно оборудовать наконечником-разрыхлителем для облегчения работы

Отрезок трубы заглушают пластиной по верхнему краю, оставляя в центре отверстие для стержня. К стержню приваривают старое сверло большого диаметра. Стержень приваривают по центру трубы. На одной из сторон трубы формируют прямоугольное окно для выемки почвы. Нижний край разрезают в виде лепестков, отгибая края наружу для большего диаметра врезки и захвата грунта. Нижние края затачивают.

Вместо окна можно просто разрезать боковую стенку

Приспособить в качестве резервуара для отработанного грунта в ложковом буре можно и старый металлический баллон. Таким буром, собранным своими руками, бурят скважины большого диаметра.

Металлический баллон

Изготовление буров для ударного способа пробивки скважин

В ударном методе используют два основных инструмента: желонку и стакан. Инструменты изготавливают из прочной стали или чугуна – из-за ударов штанги требования к прочности и стойкости к деформации снаряда повышены.

Схема изготовления пустотелых снарядов для ударной забивки скважин

Конструкционное отличие между стандартной желонкой и стаканом – в наличии клапанной системы и длине инструмента. Оба типа бура для мелких скважин на воду могут быть сконструированы и собраны своими руками.

Желонка и стакан: простые инструменты своими руками

Стакан-бур изготавливают 2 видов: прямой и конусоподобный с расширением книзу. Бур с расширителем нужен для увеличения диаметра по ходу бурения. В качестве корпуса используют трубу необходимого диаметра с толщиной стенок от 2 мм. Верхний край заглушают и приваривают к соединительному элементу, который выполняет функцию крепежа к штанге. Нижний край оставляют цельным, или формируют несколько зубьев. Затачивают по направлению внутрь. На стенке вырезают одно или несколько узких овальных отверстий для выемки глины.

Такой бур-стакан для скважины на воду можно сделать своими руками из куска газовой трубы

Желонка – инструмент, состоящий из режущего стакана, шарнирного или шарового клапана, корпуса-резервуара и крепежа. Длина трубы для изготовления – до 2 м. Важно учитывать вес конструкции: масса снаряда должна быть достаточной для врезки в глину под собственным весом, но не стоит делать слишком тяжелый инструмент, ведь придется неоднократно поднимать его для отсыпки породы.

Чертежи инструментов дают возможность сравнить размеры разных типов буров

Нижний край оборудуют съемным стаканом, сверху обустраивают клапан. Выбирают конструкцию, для которой есть необходимые инструменты. Шаровидный запор выполняют из металлического тяжелого шара, упирающегося в сужающийся конус.

Конструкция сферического клапана

Плоский клапан изготавливают из шарнира-крепежа и пластины, равной внутреннему диаметру трубы. Иногда формируют двухлепестковый запор.

Клапан на крепеже

Функция клапанной системы – удержание внутри устройства глины из пробуренной шахты.

Игла: острый бур и обсадная колонная из одной трубы

Самый экономичный способ устроить водоснабжение – сделать бур-иглу для песчаной абиссинской скважины. Инструмент – одновременно бур и обсадная труба. После завершения работ устройство остается внутри ствола в качестве обсадной колонны.

Игла-бур, сделанная своими руками

Толстостенная труба оборудуется фильтром и острым наконечником. По верхнему краю нарезают резьбу для соединения со следующим элементом обсадной колонны. Наконечник из прочной стали приваривают к основанию. Форма ударного наконечника может быть разной: гладкий конус, многогранник, сужающийся книзу. Специалисты советуют выбирать готовые наконечники из закаленной стали – такой бур достаточно острый, не сломается в твердом грунте.

Многогранный бур приваривают к основанию

Формируют фильтр. На нижней части трубы длиной до 1 м, отступив 30 см от соединения с наконечником, начинают просверливать отверстия диаметром до 4-5 мм. Сверло держат под углом к стенке: оптимальный наклон – 45о. Расстояние между отверстиями в ряду – 3-5 см, междурядный интервал – до 5 см.

Схема изготовления иглы

Поверх части трубы с отверстиями наматывают мелкоячеистую стальную или полиэтиленовую сетку. Фиксируют фильтр стальной проволокой, припаивая витки к основанию, или крепят хомутами.

Мелкая сетка не пропустит внутрь трубы ил, песок и грязь

К верхней части трубы при прохождении на глубину до 1,5 м, прикручивают следующий кусок обсадной колонны и продолжают проходку грунта до необходимой глубины.

Видео: комбинированный бур для скважин из остатков труб

Конструкцию бура для неглубоких садовых скважин можно изменять. На видео – как сделать комбинированный бур для скважин и садовых работ своими руками за 45 минут.

Самодельный снаряд может пригодиться не только для обустройства скважин: если использовать диски и трубы большего диаметра, то получится инструмент для формирования углублений для высадки деревьев, установки столбиков и свай. Для забоя глубоких скважин, воду из которых будет можно использовать не только как техническую, но и для питья, лучше использовать заводские инструменты и не проводить бурение без помощи специалистов. Некачественный инструмент может сломаться и застрять в стволе, и извлечь его на поверхность не удастся – всю работу придется переделывать.

Инструменты для ручного бурения

Прежде, чем приобретать или изготавливать инструменты, необходимо ознакомиться с их назначением, а значит, с технологией ручного бурения.
Итак, начнём по порядку:

• Диаметр скважины-иглы, которую можно бурить как с помощью мини-установки, так и вручную, не превышает 6-7 мм. Глубина трубчатых колодцев обычно не превышает девяти метров, что связано с невозможностью установки в них погружных насосов.
  Можно вручную пробурить и полноценную скважину, диаметром 198 мм, но не глубже двадцати метров. Для более глубоких проходок требуется буровая установка с мощным оборудованием.
• Чтобы приступить к бурению отверстия нужного диаметра, следует предварительно вырыть небольшой квадратный шурф (1,5*1,5м), либо сделать цилиндрическое отверстие большего диаметра, чем скважина. Для этой цели можно использовать и обычный садовый бур.
• Грунт на поверхности земли наиболее рыхлый, поэтому, стенки шурфа лучше сразу обшить доской, чтобы не осыпались, либо сразу забетонировать. Впоследствии, он может быть использован в качестве приямка, для установки подающего воду оборудования. Обсадить стенки круглого отверстия можно куском трубы длиной в 1м.

Спиральный бур

• Суть ручного бурения заключается во вращении наращиваемой штанги, которое могут произвести два человека, либо механическая установка, представляющая собой металлическую треногу с лебёдкой. По мере погружения, штанги фиксируются между собой резьбовым соединением и хомутами.
  При ручном бурении, один человек поворачивает штангу, а другой – ударяет по ней долотом, чтобы пробить породу.
• Для каждого вида грунта используют свой вид инструмента. Глинистую почву или суглинки, особенно, если в них содержится некоторое количество мелкой гальки, легче пройти с помощью спирального бура.
  Иначе его называют змеевик. Он состоит из головки, соединяющейся со штангой, и спирального витка с лезвием, которое, собственно, и разрезает грунт. Порода заполняет полости винта и поднимается на поверхность.

Буровая ложка и долото

• Для сыпучих грунтов (супеси, влажный песок), идеально подходит инструмент, который называется буровая ложка. Он представляет собой металлический цилиндр, в корпусе которого имеется продольная прорезь.
  Один край прорези заточен как лезвие, а второй — загнут вовнутрь. Размер прорези на инструменте имеет значение, и подбирается в зависимости от качества грунта: для песка нужна узкая прорезь, а для плотного грунта – широкая.
• Нижняя часть корпуса буровой ложки имеет заострённый наконечник, в верхней части расположена головка с резьбой. Такой инструмент может иметь разный диаметр, и его подбирают так, чтобы он был на 1 см меньше размера обсадной трубы.
  При осуществлении проходки с помощью бур-ложки, сухой грунт смачивается водой. Данный инструмент идеально подходит для прохождения плывуна.

Долота пирамидальные буровые

• Осуществить проходку в плотных сухих глинистых грунтах, известняках и песчаниках, поможет только долото. По назначению, этот инструмент классифицируется так: для сплошного бурения, для колонкового бурения и специальные долота.
  Два первых вида используются для углубления проходки: выпускаются варианты различного типа, что позволяет подобрать для конкретных условий работы нужный инструмент.
• Долота могут быть предназначены для разбуривания мягкой породы, иметь дробяще-скалывающее, или режуще-скалывающее действие. При бурении глубоких скважин, используют, например, лопастные (шарошечные) долота, торцовая часть которых армирована твердосплавными штырями или алмазными зёрнами.
  Их истирающе-режущий принцип действия позволяет пройти твёрдые абразивные породы и даже скальные грунты. Для ручного бурения применяют зубильное или пирамидальное долото, которое вы видите на фото сверху.

Бурильная желонка

• Ещё один, необходимый для работы инструмент – это желонка(см.Желонка для скважины — ее устройство и применение). Она представляет собой цилиндрический удлинённый корпус с режущим башмаком и обратным клапаном.
  Используется для бурения рыхлых пород, а также для очистки готовых скважин от ила и песка. Желонка может быть изготовлена самостоятельно, из куска стальной трубы, а инструкция на эту тему в интернете всегда найдётся.
• Разработка связанного глинистого грунта производится с помощью забивного стакана, который, так же, как и желонка, делается из стальной трубы. Он имеет заострённый конец, и используется при бурении ударно-канатным способом.
  При сбрасывании стакана в забой с высоты, острые края отрывают грунт, который заполняет полость инструмента. Затем он вытягивается наверх и освобождается.
• Для обустройства мини-скважины проще всего приобрести комплект, включающий в себя все необходимые для работы инструменты и материалы. В такой комплект обычно входит шнек на штанге, несколько наращиваемых штанг и обсадных труб ПВХ, рукоятка для вращения штанги, соединительные муфты, обратный клапан, фильтр.

Инструмент для сооружения абиссинского колодца

• Комплект обычно рассчитан на скважину определённого диаметра и глубины, отчего зависит его цена. Во многих наборах есть даже обмотка и силикон, которые понадобятся для герметизации резьбовых соединений.
  Стоимость такого комплекта не так уж велика, и составляет не более 10000 рублей. Подобрать всё необходимое вы можете и по отдельности, и трубы можете взять не ПВХ, а стальные оцинкованные. Тогда набор для обустройства абиссинского колодца обойдётся несколько дороже.
• Мини-скважина, по сути, не бурится, а забивается, и для этого используют два инструмента: баба или ударная штанга. Баба – это тяжёлый пустотелый цилиндр с приваренными к нему ручками, диаметр которого немного больше обсадной трубы.
  Корпус бабы насаживается на колонну труб и фиксируется с помощью муфты и крупной шайбы, которая называется подбабок.

При использовании этого способа обсадки, трубы следует опускать в заранее пробуренное отверстие. В противном случае, усилие, с которым баба воздействует на колонну, может сорвать резьбовые соединения.
Вторая технология предусматривает забивку штангой, которая наносит удары не по колонне труб, а по наконечнику иглы.

Виды профессиональных буровых инструментов

Правильный подбор инструмента для бурения, является фактором, определяющим сроки выполнения данных работ. А это, в свою очередь, непосредственно влияет на их себестоимость.
Ассортимент профессионального инструмента невероятно разнообразен:

• Взять хотя бы буровую головку. По сути, это долота, но их отличие состоит в имеющихся отверстиях (дюзах), которые служат для подачи буровой жидкости, необходимой для размывания породы и выноса её на поверхность.

Буровая шарошечная головка

• Бурильные головки бывают шарошечными, алмазными и твердосплавными, и разнообразие их конструкций просто поражает. У каждого вида есть своя классификация, определяющая их применение на тех или иных буровых установках. Тип инструмента указывает так же, для отбора керна какой твёрдости он предназначен.
• Существует более 30 видов шарошечных бурголовок, которые отличаются так же размером соединительных резьб, размером и количеством дюз, другими техническими характеристиками. На алмазных и твердосплавных долотах и коронках мы останавливаться не будем, так как их, в основном, применяют при разработке газовых и нефтяных скважин.

Пневмоударник

• В разработке глубоких скважин тоже используют желонки и забивные стаканы. Но на разной глубине, приходится проходить сквозь пласты различных пород, имеющих неоднородную структуру.
  Для проходки грунтов высокой категории твёрдости применяют, например, пневматические погружные ударники, буровые шнеки, ударные патроны и штанги.
• Одним из сменных видов рабочего оборудования для бурильной машины, является телескопический шнековый бур. Принцип его работы таков: вращаясь, он передаёт крутящий момент разрушаемой породе, и, углубляясь в её толщу, извлекает её на поверхность.
  Телескопическим это бур называется потому, что он раздвигается, фиксируясь стопорами, и увеличивает тем самым глубину проникновения.

Телескопический шнековый бур

• При разработке скважин с кольцевым забоем, используют такой инструмент, как колонковая труба. Она выполняет важную функцию – это роль направляющей для точного бурения.
  Данный инструмент представляет собой стальную трубу. На одном конце есть правая резьба, с помощью которой она фиксируется на бурильной установке. На другом торце устанавливают расширитель или коронку.
• В процессе разработки грунта, керн попадает в полость трубы, накапливается там, после чего инструмент извлекается на поверхность и освобождается. Поясним, что такое керн.
  Это достаточно прочный, можно даже сказать, монолитный, столбик породы. Он попадает в полость колонковой трубы практически не повреждённым, а разрушенная порода (шлам), выносится на поверхность либо сжатым воздухом, нагнетаемым компрессором, либо промывочным раствором.

Колонковая труба

• Данный инструмент просто незаменим при бурении разведочных скважин. Вынутый керн раскладывают в ящики, нумеруют, производят детальное описание.
  Это позволяет получить точную информацию о расположении и структуре пород, подобрать правильный инструмент для дальнейшей разработки, составить смету. Такие данные просто необходимы для глубоких проходок.
  Кстати, эксплуатационная скважина обычно бурится прямо внутри скважины разведочной, что даёт возможность снизить себестоимость подземного водозабора.
• Для извлечения керна используется специальное устройство, установленное между нижним торцом и буровой коронкой. Что-то похожее на обратный клапан. Устройство имеет лепестки, которые в момент подъёма колонковой трубы смыкаются под тяжестью керна, не давая ему выпасть.

Существует немало вспомогательных инструментов, столь необходимых не только в производстве буровых работ, но и для устранения различных аварийных ситуаций. Наша таблица ознакомит вас с некоторыми из них.

Наименование инструмента	Назначение и краткая характеристика
Трубозажим	Применяется для ускорения спуска и подъёма в забой труб и других инструментов.
Ловильный колокол	Колокол предназначен для устранения аварийных ситуаций, связанных с обрывом буровой колонны. Этот инструмент надевается на трубу, и фиксируется на ней, нарезая наружную резьбу. Это даёт возможность поднять оборванную колонну к устью скважины.
Метчик	Данный инструмент тоже предназначен для извлечения обсадных ниппельных, а так же колонковых труб за нарезаемую резьбу.
Ключи шарнирные и отбойные	Шарнирные ключи применяют для сборки и разбора всех видов труб: бурильных, обсадных, колонковых. Отбойный ключ помогает осуществить первоначальное отвинчивание резьбового соединения.
Вилки	При подъёме и наращивании обсадных труб используют подкладные вилки. Есть вариант для удержания шнека – это вилка подкладная шнековая.
Зонд для вибробурения	Виброзонд используют при осуществлении вибрационного бурения в мягких грунтах. Он представляет собой трубу с прорезью, соединённую в нижней части с башмаком. Передаёт бурильному инструменту вибрационное усилие через колонну труб.

Головка цементировочная

Если учесть, что затрубное пространство скважины обязательно цементируется, то для этого тоже существует определённый набор оборудования и профессионального инструмента. В глубоких скважинах применяется обратный способ тампонажа, при котором заполнение пазух раствором происходит снизу вверх.
Для этого используют специальные цементировочные агрегаты, которые подают раствор по трубопроводу, оснащённому на конце цементировочной головкой, которую вы видите на фото сверху. Тампонирование скважины является завершающим этапом её строительства.

1 Назначение и конструкция буровой штанги

Буровая штанга является обязательным конструкционным элементом всех установок для обычного, и горизонтально направленного бурения скважин (ГНБ). Штанга (она же буровая труба) выполняет функцию передачи крутящего усилия от привода установки СБШ 250 к буру (конструкция, разрушающая породу), который расположен на её конце — который и выполняет бурение скважин под сваи (или для других задач).

Штанги от ведущих производителей, таких как Copco, Sandvik и Atlas, изготавливаются в виде стальной трубы, диаметром которой может составлять от 60 до 120 мм, а длина от 0.5 до 2 метров, вес – до 40 килограмм.

Буровая штанга, по сути, из всех элементов буровой установки, переносит максимальную механическую нагрузку – именно на неё приходится основная часть сопротивления грунта вращательным движениям бура.

Учитывая, что длина штанг редко превышает два метра, так как трубы большей длины очень неудобно эксплуатировать, ввиду габаритов и веса, а углубление скважин в слой грунта в процессе бурения установкой СБШ 250, требует периодического удлинения штанги, максимальную важность приобретает вопрос надежности соединений, которыми штанги фиксируются между собой.

Для предотвращения износа соединений используется специальная смазка для буровых штанг, которая также препятствует заклинивания буровой колонны и предотвращает коррозию её элементов.

Читайте также: принцип работы мотора редуктора для буровой установки.

к меню ↑

2 Виды и отличия штанг для бурения

Штанги, применяемые для бурения, произведенные в промышленных условиях, в зависимости от способа изготовления, условно делятся на три категории:

Буровые штанги диаметром 63 мм

• Цельнокованые;
• Сваренные трением;
• Сваренные трением, прошедшие предварительную ковку.

По форме конструкции выделяют шестигранные и круглые штанги. Шестигранные штанги имеют больше ребер жесткости и больший вес, поэтому они лучше подходят для эксплуатации на машине СБШ 250, и в любых тяжелых условиях.

Каждый метод производства, согласно ГОСТ РФ, определяет итоговые характеристики продукта: прочность на разрыв, максимальный крутящий момент, радиус изгиба. Рассмотрим каждый вид детальнее.

Цельнокованая штанга. Метод их производства предусматривает несколько этапов индукционного нагрева крайних участков трубы, после которых следует прокатка конструкции на пресс-станке, что позволяет придать оголовкам штанги толстую форму. После остывания на оголовках выполняется нарезка резьбы необходимого размера.

К достоинствам таких штанг для бурения скважин, в первую очередь относится максимальная прочность и жесткость, которая свойственна цельной конструкции и, как следствие, максимальная эффективность передачи энергии привода.

К недостаткам – большой вес и нулевой коэффициент эластичности, что существенно сокращает ресурс эксплуатации соединительных частей – замков и резьбы. Такие штанги в основном используются для горизонтального бурения (ГНБ).

Основными производителями цельнокованых штанг являются компании Sandvik, Atlas, Copco, которые поставляют на рынок качественные круглые и шестигранные штанги для установок ГНБ сертифицированные согласно ГОСТ РФ.

Буровые штанги для технологии ГНБ

Если вас интересуют самодельные штанги, то именно цельнокованое изделие проще всего изготовить своими руками.

Штанга, сваренная трением. С помощью сварки трением изготавливаются разборные конструкции, которые комплектуются дополнительными замками (замки изготавливаются из более прочной стали, чем основной материал трубы).

Соединенные между собой участки не обладают такой совокупной жесткостью, как цельнокованые трубы, по этому, для увеличения этого показателя, сварным штангам, в основном, придается шестигранная форма с дополнительными ребрами жесткости. Резьбовые соединения, после нанесения на оголовки трубы, подвергаются азотированию.

Вследствие насыщения азотом замки трубы получают высокую износоустойчивость, что существенно увеличивает ресурс их работы. После закалки замков выполняется сварка замка с трубой по методу трения.

Такие штанги, после всех технологических процессов, обладают неплохой жесткостью и прочностью, что делает возможным их использование, как для установок вертикального бурения, так и для ГНБ. На российском рынке наиболее востребованы штанги от Atlas, Copco и Sandvik – вся продукция этих компаний соответствует требованиям ГОСТ.

Наиболее востребованы сварные конструкции в вертикальном бурении, так как закаленная соединительная часть отлично переносит многократные свинчивания и развинчивания, которые свойственны вертикальному бурению. Именно такие штанги использует СБШ-250 — одна из самых популярных в РФ буровых машин.

Сварка трением с предварительной ковкой. Перед сваркой выполняется предварительная ковка оголовков труб, после которой следует индукционный нагрев и прокатка на прессовом станке. После чего к крайним участкам трубы привариваются замки.

Буровые штанги диаметром 50 мм

Такая технология обуславливает значительно увеличение итоговой цены изделия, однако по прочности и ресурсу эксплуатации такие штанги не имеют аналогов. В основном они распространены в ГНБ, а также при бурении вертикальных скважин на большую глубину установкой СБШ 250.

Среди компаний, использующих эту технологию, продукция которых сертифицирована согласно ГОСТ РФ, можно выделить Atlas, Sandvik и Copco.
к меню ↑

2.1 Штанги для установок алмазного бурения

Отдельно стоит упомянуть установки алмазного бурения. Для них применяется специальная распорная штанга, которая выполняет совершенно другую функцию – распорная штанга для устройств алмазного бурения используется в качестве фиксатора буровой машины на рабочей поверхности.

Поскольку алмазная буровая установка имеет сравнительно небольшой вес, распорная труба может выполнять качественное крепление станины к любому виду перекрытия. Распорная штанга обладает телескопической конструкцией, при развинчивании которой аппарат алмазного бурения закрепляется в необходимой плоскости между полом и потолком.

Основными производителями распорных штанг, помимо традиционных лидеров рынка – компаний Sandvik, Altas и Copco, можно назвать также фирму Ridgid. Atlas среди этого списка является, наверное, наиболее известным брендом.
к меню ↑

2.2 Буровая штанга своими руками

Сразу стоит определить, что не все виды конструкций можно сделать своими руками. Так, распорная штанга для фиксации аппаратов алмазного бурения не может быть качественно воспроизведена в домашних условиях.

Буровые штанги СБШ-250

Такие конструкции должны соответствовать требованиям ГОСТ, так как даже малейшие изменение положения устройства для алмазного бурения в процессе работы недопустимы.

Также не стоит пытаться изготавливать своими руками сварные штанги для СБШ 250, так как обычная дуговая сварка не обеспечивает необходимой надежности соединений. Согласно ГОСТ, соединительные швы должны выполняться методом сварки трением.

Оптимальный вариант для изготовления своими руками – цельнокованые штанги, которые могут быть сделаны на основе обычной стальной трубы.

Этапы создания — следующие:

1. Чтобы сделать буровую штангу своими руками вам необходимо обзавестись трубой из прочной низколегированной стали, с максимально большой толщиной стенки (5-8 мм).
2. На краях трубы, длинной 1.5 метра, необходимо нарезать трапециевидную, либо прямоугольную резьбу, на нижем участке – с внешней стороны, на верхнем – с внутренней.
3. Количество полутораметровых участков рассчитывайте исходя из необходимой общей длины штанги.
4. При этом на одном из кусков трубы, который будет нижним элементом штанги, необходимо выполнить крепление для бура. В основном оно делается в виде болтового соединения.

Изготовленные своими руками цельные штанги могут с успехом использоваться на малогабаритных установках ГНБ и обычного бурения скважин. От промышленных штанг, которые предлагают ведущие фирмы (такие, как Atlas, Sandvik и Copco), самодельные изделия будет отличать больший вес, но в плане надежности они будут равными.
