Бутылкорез пластиковых бутылок

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете, и научитесь делать самостоятельно станок для нарезки ленты из пластиковых бутылок. Как вы знаете, нашу зеленую планету с каждым днем засоряет такой вид мусора как пластиковая бутылка, они скапливаются повсеместно по обочинам дорог, в водоемах, на улицах и скверах. Данный вид пластика не разлагается в течении 120-200 лет, мусороперабатывающие заводы не справляются с своей задачей, а невоспитанные люди постоянно захламляют окружающую среду.

И вот сравнительно недавно предприимчивые и здравомыслящие люди придумали, как самостоятельно перерабатывать пластиковые бутылки в ПЕТ-ленту. так же можно использовать как усадочный и крепежный материал. К примеру известный сегодня блогер «Адвокат Егоров» изготавливает из бутылок рыболовную леску, и ловит рыбу в своих походах. Также данную ленту можно использовать для изготовления метелок и щеток, для подвязки растений на даче. Таким образом можно порядком сократить количество отходов и превратить их в доход и ползу в хозяйстве.

Что же давайте внимательно рассмотрим весь процесс изготовления станка, а так же конкретно узнаем, что понадобится автору для создания бутылкореза?

Материалы

  1. лезвие от канцелярского ножа
  2. алюминиевый уголок
  3. болты
  4. гайки
  5. шайбы
  6. карандаш
  7. металлическая пластина

Инструменты

  1. ножовка по металлу
  2. дрель
  3. отвертка
  4. линейка
  5. карандаш

Процесс изготовления бутылкореза своими руками.

Данный станок довольно таки прост в изготовлении, он состоит из алюминиевого уголка на который крепится режущая часть в виде лезвия канцелярского ножа. И так, первым делом нужно подготовить материал и инструмент. После чего на уголке делаются надпили, где длинна пропила будет определять ширину ленты пропущенной через станок. Мастер примеряет лезвие канцелярского ножа, смотрит что получается и каков будет зазор. По краям как вы видите просверлены отверстия, они необходимы для крепления лезвия по средством затягивания болтов и гаек. А так же сверлится еще одно отверстие, куда будет установлено крепление для штока ( в нашем случае карандаша). Втулка с внешней резьбой вставляется и затягивается гайками.После чего снимается лезвие и при помощи плоскогубцев уголку придается слегка изогнутая форма (как на фото)Далее из кусочка доски изготавливается небольшой кронштейн и крепится к уголку. Вот собственно что получается.Вставляется карандаш в отверстие кронштейна. В последующем на данный шток будет одеваться бутылка и распускаться на ленту. И сот собственно станок готов и автор распускает первую бутылочку.Как уже было оговорено выше, прорези в уголке отвечают непосредственно за ширину ленты пропущенной через станок, тоесть ленту можно получать разного размера. Так же можете посмотреть видео известного блогера «Адвоката Егорова» и работу его бутылкореза, а так же наглядно увидеть что потом с этой лентой можно сделать. Если вам понравился представленный материал. то приглашаем к нам в группу ВКонтакте Ждем Вас! Спасибо за внимание и приятного просмотра!

Что из себя представляет бутылкорез?

Исходя из названия, легко догадаться, для чего необходимо это приспособление. Чтобы самому изготовить резак для бутылок, нужно иметь чёткое представление, из каких элементов он будет состоять. Базовая деталь любой подобной конструкции — острое лезвие, которое, как правило, извлекают из канцелярского ножа. Его режущая кромка довольно острая и не требует заточки. Пространство, оставляемое с одной стороны от режущей поверхности, будет определять ширину нарезаемых полосок.

Приспособление бывает ручного и фиксирующего типа. Если вдруг потребуется разрезать полиэтиленовую ёмкость, бутылкорез придётся как раз кстати. Прежде чем разрезать тару, её предварительно избавляют от дна. От проделанного небольшого надреза начинают нарезать пластиковую верёвку. Как итог, в зависимости от ширины желаемого материала, можно получить как небольшую ленту, так и нить внушительной длины. Отходов при этом практически не остаётся, кроме разве что горлышка и дна.

Где могут пригодиться такие надёжные полоски из пластика? Есть уйма сфер их применения, в частности:

  • Для плетения рыболовной донки.
  • Для обмотки рукояток инструментов.
  • Для декоративных целей.

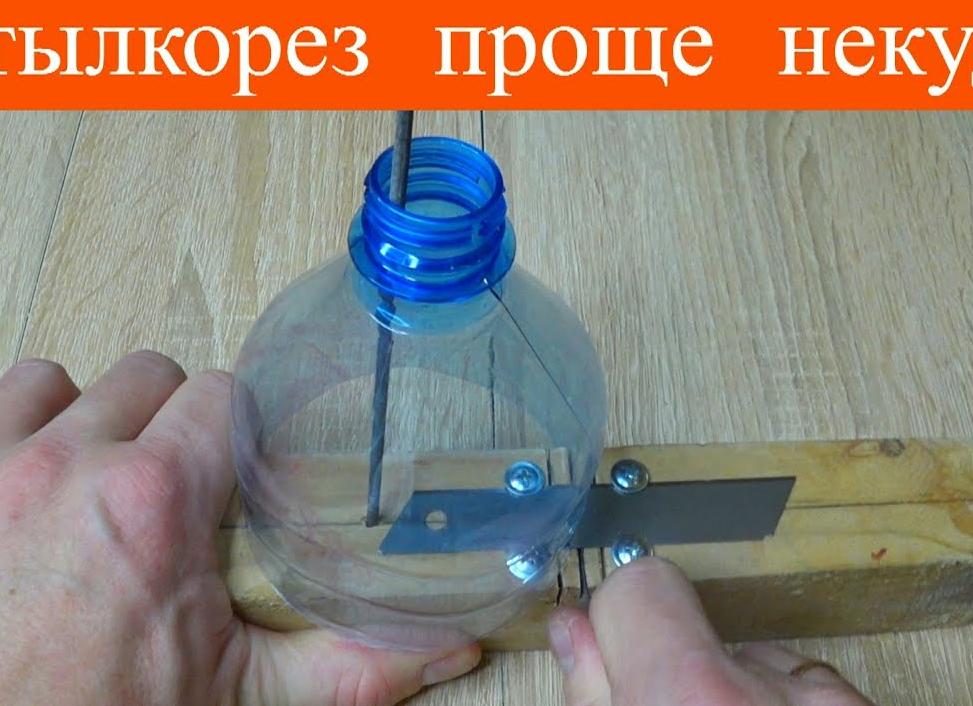

Простая конструкция

Для сборки примитивного станка, которая займёт максимум 15 минут, понадобятся:

  • Фанера или доска толщиной 30 мм.
  • Две гайки.
  • Две маленькие и одна большая шайба.
  • Два самореза по дереву.
  • Лезвие от канцелярского ножа.

Пошаговая процедура изготовления самодельного бутылкореза:

  1. В дощечке просверливают два отверстия, куда будут вкручены саморезы (расстояние между отверстиями должно быть эквивалентно радиусу двух шайб).
  2. Над каждым отверстием фиксируют по гайке.
  3. Сверху размещают шайбы.
  4. Берут режущее полотно и накрывают его шайбами.
  5. Вся конструкция фиксируется саморезами.

В результате получается незамысловатый станок для нарезания ленты из ПЭТ-бутылок. С принципом действия бутылкореза можно ознакомиться, посмотрев видео.

Небольшие хитрости, немного которые облегчат эксплуатацию приспособления:

  • Вместо гаек предпочтительнее использовать стопки шайб. Лучше, если диаметр деталей будет максимально большим хотя бы в области, где располагается пластиковая бутылка. Крупная шайба возьмёт на себя роль направляющей для ПЭТ-бутылки.
  • Равномерность и скорость процесса нарезки пластмассовых бутылок зависит от того, насколько правильно рассчитан промежуток между двумя стопками элементов бутылкореза. Правильным решением будет — выбрать величину, равную толщине стенки бутылки.
  • Регулируют толщину нарезаемой полоски, изменяя место, где фиксируется режущая кромка между шайбами станка.Нужно отметить, что чем меньше ширина отрезаемой ленты, тем более аккуратным надо быть, дабы избежать преждевременного среза.
  • Для удобства использования бутылкореза, по желанию, его крепят к столешнице с помощью струбцины или саморезов.

Мастера, испытывающие регулярную потребность в тонкой пластиковой ленте, оборудуют станок, опираясь на сложные технологические чертежи. При желании из двухлитровой бутылки можно получить около сорока метров ленты толщиной 1 мм.

Сложная конструкция

Перечень деталей и инструментов для изготовления самодельного бутылкореза:

  • Алюминиевый швеллер (20x30x20 мм).
  • Болты (5 мм).
  • Шпилька М5 (500 мм).
  • Гайки и шайбы (5 мм).
  • Сверло на 5 мм.
  • Строительная рулетка.
  • Ножовка по металлу.
  • Маркер.
  • Шуруповёрт.
  • Биты для шуруповёрта.
  • Лезвие от канцелярского ножа.

Итак, в распоряжении есть швеллер из пластичного металла, внутри которого будет крепиться лезвие, прижатое к стенке гнутого профиля с помощью бруска из дерева.

  1. Ориентируются на такое расположение, чтобы алюминиевый профиль было удобно зажать в руке, одновременно прикручивая бутылкорез к деревянному основанию.
  2. Если предположить, что режущее расположится внутри швеллера, то размечать конструкцию будет не совсем удобно. Лучше приложить лезвие от ножа снаружи и нанести отметки для потенциальных отверстий.
  3. Теперь переходят к разметке того места, где будут надрезы, в количестве семи штук. Указывают верхнюю зону лезвия. Прикладывая лезвие при разметке, важно учитывать толщину материала. Обычно она не больше 2 мм. Разметка завершена.
  4. В намеченное отверстие вставляют стержень с наружной резьбой (шпильку).
  5. Делают прорези по линиям разметки. Сперва нарезают короткую прорезь для тонкой пластиковой ленточки, постепенно увеличивая её длину. Сначала должна быть прорезана ближайшая, находящаяся ближе всех к отверстию от металлического стержня. Соблюдают двухмиллиметровый шаг, который в дальнейшем увеличивают.
  6. Проделывают отверстие на стороне, расположенной напротив той, где оно уже просверлено.
  7. Вставляют шпильку, просовывая её через проделанные отверстия.

Есть некоторые моменты, на которые стоит обратить внимание при изготовлении бутылкореза своими руками:

  • Делая пропилы на стороне, где регулируется ширина ленты, нужно чётко пропиливать их на изначально запланированную ширину. А на другой стороне, наоборот, пропилы выполняют более широкими. Делается это с той целью, чтобы бутылка как можно плотнее соприкасалась с режущим полотном в этой области.
  • Перед тем как скрутить шпильку, её заранее сгибают. На швеллере она всегда ровная.
  • Нож должен плотно прилегать к профилю П-образной формы.

Пластиковую тару, предназначенную для нарезки ленты, выбирают без рельефных включений, иначе качество нарезанного материала может серьёзно пострадать. Многое зависит от первоначального надреза. Его необходимо постараться сделать идеально ровным.

Перевёл alexlevchenko для mozgochiny.ru

Обычно пластиковые бутылки заканчивают свой путь одним из двух нижеперечисленных вариантов:

  • Они либо скапливаются на свалках в виде мусора (который представляет угрозу для окружающей среды);
  • Либо они переработываются.

Но существует и третий вариант – это повторное использование. Одним из примеров такого использование будет роспуск пластиковых ёмкостей на «верёвки». Такие верёвки достаточно прочные и имеют усадочные свойства.

После нескольких экспериментов была изготовлена самоделка, которая является простой, эффективной и достаточно компактной.
