Чертеж шкафа с размерами

Содержание
- Создание чертежа шкафа купе
Варианты и чертежи угловых шкафов-купе для домав закладки 56
Создание чертежа шкафа купе

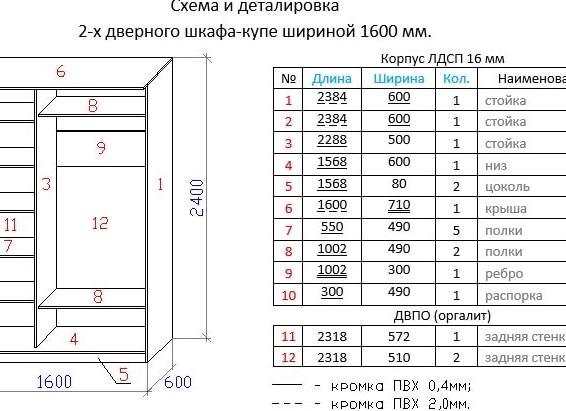

При создании чертежа нашего шкафа начинать нужно с внешних размеров, т.е. с габаритов его коробки (ширина и высота).
На схеме обязательно показывайте толщину всех деталей ДСП, обычно она составляет 16 мм.
То есть, сначала рисуете коробку шкафа, а потом уже начинаете заниматься его наполнением (полками).
