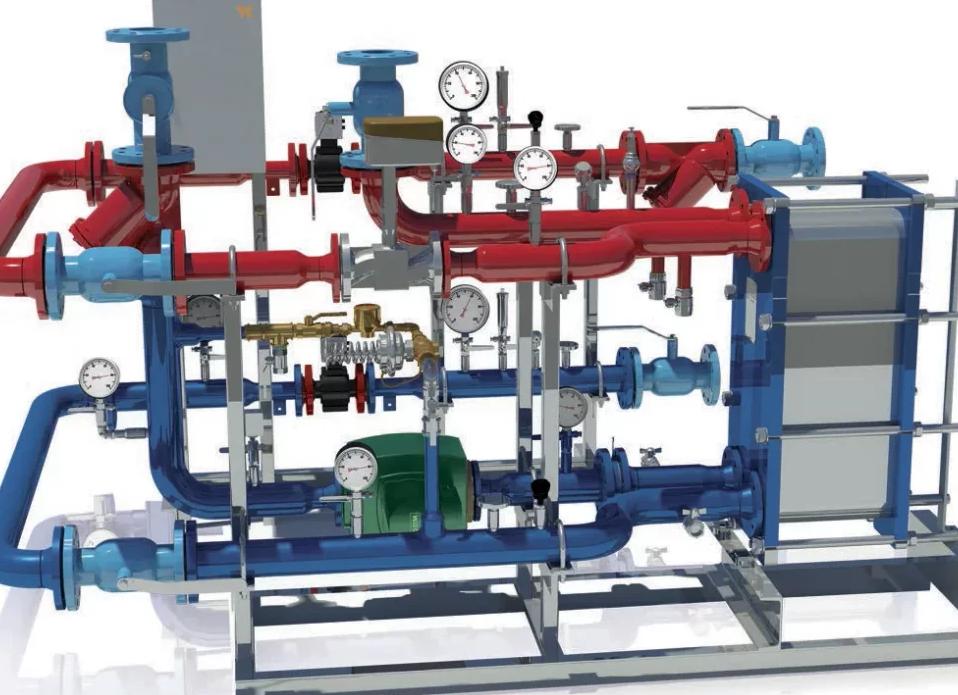

- Тепловой пункт: что это, типы ТП, комплектация ИТП
- Устройство однотрубной отопительной системы
- Схема устройства однотрубной отопительной системы
- Монтаж отопления с однотрубной системой
Отличительные особенности
Помимо двухтрубной (двухконтурной) отопительной системы, существует и более простая – однотрубная, также имеющая своих сторонников. Основное различие между ними заключается в том, что одноконтурная конструкция предполагает наличие одного теплоносителя, который проходит по всему дому, а у двухконтурной системы имеется как подающий тепло элемент, так и отдающий.
Если сравнивать обе конструкции, можно выделить несколько преимуществ двухтрубной системы:
- Возможность раздельного регулирования теплоотдачи на каждом из подключенных радиаторов. Такая особенность позволяет в помещениях дома устанавливать различные температурные режимы.
- Температура теплоносителя по всему контуру распределяется равномерно. В однотрубной системе нагретая вода будет охлаждаться во время перехода от одной батареи к последующей.
- Конструкция имеет несколько вариантов схем монтажа для многоэтажных строений.
Недостатком двухконтурного отопления многие считают достаточно высокую стоимость оборудования, так как система имеет отдельные элементы для подачи и откачки теплоносителя. Однако такое мнение не совсем верно.
Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.
Разновидности двухконтурных систем отопления
Двухтрубных систем отопления существует множество разновидностей, которые классифицируются по отдельным признакам. Однако, не все они используются в быту. Целесообразно будет разобраться в основных схемах строения отопительных конструкций с двумя контурами.
Горизонтальная и вертикальная схемы монтажа
Двухтрубная вертикальная система отопления.Двухтрубная горизонтальная система отопления.
В зависимости от схемы монтажа двухконтурные отопительные системы подразделяются на горизонтальную и вертикальную.
Для справки! Вертикальная схема больше всего подходит для зданий с несколькими этажами, а горизонтальная в основном используется для домов, которые имеют один этаж, но занимают большую площадь.
Вертикальная система отопления предполагает наличие нескольких отдельных стояков, количество которых зависит от числа этажей, а также радиаторов, расположенных друг над другом. Горизонтальная же схема имеет один или два стояка и по несколько источников обогрева помещения, которые устанавливаются на одном этаже.
Верхняя и нижняя разводки
Отличительная особенность данных разновидностей – место расположения отопительного котла и расширительного бака. При верхней разводке они устанавливаются обычно под крышей строения, а под нижней подразумевается, что нагревательный прибор расположен под основной частью всей конструкции, как правило, в подвальном помещении.
Системы с попутным и встречным движениями воды
Схема с встречным движением теплоносителя.
Схема с попутным движением теплоносителя.
Под конструкцией с попутным движением имеется в виду система, где нагретая жидкость в обеих магистралях проходит в одном направлении.
В случае со встречным, охлажденная вода из радиаторов выходит со стороны, обратной той, с которой она поступила от нагревательного элемента. При этом, данная конструкция предполагает наличие конечного радиатора, где будут соединяться две самые удаленные точки обоих контуров.
Конструкции с естественной и принудительной циркуляцией
Схема конструкции с естественной циркуляцией делается таким образом, что движение теплоносителя обеспечивается за счет температурной разницы в контурах и их наклоне.
Для справки! Для нее характерна низкая скорость нагревания воды, однако, при этом не потребуется устанавливать насос. Чаще всего такая система устанавливается в домах, предназначенных для сезонного проживания.
Система с принудительной циркуляцией подразумевает под собой установку на одном из контуров специального насоса, благодаря которому двигается теплоноситель. Как правило, он встраивается в трубу с обратным направлением воды. Данная схема наиболее популярна, так как позволяет равномерно распределять тепло по всему строению.
Процедура установки оборудования
В возведение двухконтурной системы отопления частного дома своими руками входит нескольких этапов, к выполнению каждого из которых необходимо подойти ответственно. Схема процедуры установки обычно выглядит следующим образом:
- Производится монтаж нагревательного котла и верхней части контура, которая предназначена для подачи теплоносителя в батареи.
- Устанавливается расширительный бак, который оснащается краником для сливания воды и контрольным патрубком.
- Проводится магистраль по всем помещениям, где закреплены радиаторы, в том числе и те, которые необходимы для обратного движения воды.
- После монтажа магистрали, в обратную часть контура врезается циркулярный насос, если это необходимо.
- К системе подключаются радиаторы, каждый из которых лучше оснастить запорными краниками, как на входе теплоносителя, так и на выходе. Данная мера позволит батареям работать в автономном режиме, и в случае ремонта одной из них, полностью отключать отопление не понадобится.
После того, как все оборудование установлено, его необходимо проверить на наличие дефектов и некачественных соединений.
Для справки! Для этого открываются все краны, кроме внешних, и, с помощью ручного насоса с давлением 3–4 атмосферы подается вода в систему. Затем проводится визуальный осмотр всех приборов в конструкции и изъяны устраняются.
Нюансы при монтаже
При монтаже двухконтурной системы отопления важно учитывать некоторые особенности, которые помогут использовать оборудование самым оптимальным образом. При этом главными из них считаются следующие нюансы, которые многими игнорируются при установке:
- В случае, если производится монтаж системы с верхней разводкой и нагревательный котел ставится в чердачном помещении, то оно должно быть хорошо утеплено. Отдельно обматываются теплоизоляционным материалом все трубы, которые проходят через чердак.
- При соединении труб лучше не допускать возникновения прямых углов, так как это может спровоцировать снижение скорости теплоносителя.
- В промежутке от первого до последнего радиатора в цепи необходимо придерживаться небольшого уклона, равного приблизительно 1 см/м.
- Каждый из радиаторов лучше оборудовать кранами Маевского для обеспечения стравливания воздуха.
Чтобы система работала идеально, необходимо после монтажа запускать проверку несколько раз и до тех пор, пока все возможные утечки не будут предотвращены.
Как правильно запустить систему?
Сброс воздуха с помощью крана Маевского.
После установки отопительного оборудования, его визуальной проверки и устранения неполадок, можно приступить к первому запуску всей системы. Главное, сделать это грамотно, следуя определенным правилам по порядку для того, чтобы избежать негативных последствий:
- Перекрываются впускные и выпускные краны на всех радиаторах.
- Медленно запускается вода в систему – сначала в подающий контур для установления в нем рабочего давления.
- Открывается кран первого радиатора в цепи для заполнения теплоносителем и выпускается воздух с помощью прибора Маевского, который затем закрывается. После чего необходимо открыть кран для выпуска воды. Подобная процедура повторяется со всеми радиаторами по очереди.
Если в каком-либо из радиаторов будут слышны посторонние звуки, следует повторить вышеописанные действия через некоторое время. При этом необходимо учитывать, что сразу избавиться от лишнего воздуха, создающего шум в батареях, не получится, но он выйдет естественным путем через расширительный бак, спустя определенный период.
С помощью рекомендаций специалистов и подробной инструкции поставить двухтрубную систему отопления своими руками будет не слишком затруднительно. Но, когда она будет установлена, владелец строения сможет пользоваться удобной и функциональной конструкцией в течение долгого времени.
Особенности двухтрубного отопления
Любая отопительная система с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, который нагревает теплоноситель.
Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, разогревается до высокой температуры, после чего поступает в радиаторы, число которых определяется потребностями здания.
Галерея изображений Фото из Принцип устройства двухтрубного отопления Трубы для нагретого и остывшего теплоносителя Главное практическое преимущество двухтубных схем Отсутствие ограничений по площади и сложности Экономические минусы использования двух труб Коллекторные разновидности отопительных схем Лучевая разводка труб от коллектора в конструкции пола Эстетические приоритеты скрытой разводки отопления
Здесь жидкость отдает тепло воздуху и постепенно остывает. Затем возвращается в теплообменник отопительного прибора и цикл повторяется.
Максимально просто циркуляция протекает в однотрубной системе, где к каждой батарее подходит только одна труба. Однако в таком случае каждая следующая батарея будет получать теплоноситель, вышедший из предыдущей, а, значит, и более холодный.
Отличительная черта двухтрубной системы – наличие подающей и обратной трубы, подходящих к каждому радиатору
Для устранения этого значимого недостатка была разработана более сложная двухтрубная система.
В этом варианте к каждому радиатору подключается две трубы:
- Первая – подающая, по которой теплоноситель попадает в батарею.
- Вторая – отводящая или как говорят мастера «обратка», по которой остывшая жидкость уходит из устройства.
Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.
Так как поставка нагретого теплоносителя к приборам производится почти одновременно одной трубой, а сбор остывшей воды другой, двухтрубные системы отличаются оптимальным теплотехническим балансом – все батареи системы и подключенные к ней контуры работают с практически равной теплоотдачей
Почему выбирают такую систему?
Двухтрубное водяное отопление постепенно вытесняет традиционные однотрубные конструкции, поскольку его преимущества очевидны и очень весомы:
- Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.
- Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
- Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
- При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
- Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.
К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.
Однако надо учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В итоге стоимость системы получается не намного выше, чем у однотрубного аналога, а преимуществ при этом она дает намного больше.
Одно из значимых преимуществ двухтрубной отопительной системы – возможность эффективной регулировки температуры в помещении
Виды систем с подачей и обраткой
Двухтрубная конструкция характеризуется множеством разновидностей, классифицировать которые можно по разным признакам. Рассмотрим основные из них.
Открытая отопительная разводка
Любая гидравлическая отопительная система представляет замкнутый контур, в который включен расширительный бак. Этот элемент необходим, поскольку нагревающаяся жидкость увеличивается в объеме.
Для открытой разводки выбирается бак, который дает возможность жидкости сообщаться с атмосферой. В этом случае ее часть неизбежно испаряется, что приводит к необходимости постоянно контролировать ее уровень.
Двухтрубная схема отопления открытого типа – самый простой и дешевый вариант сооружения системы. Веский минус ее в том, что в морозный период теплоноситель, напрямую контактирующий с атмосферой, быстро остывает
Это очень важный нюанс, к которому нужно относиться очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и выходу его из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.
Более практичные в этом плане соединения гликолей или антифризы, при испарении образуют токсичные пары, поэтому используются только в закрытых конструкциях.
Галерея изображений Фото из Специфика устройства открытых систем отопления Двухтрубное отопление с естественным движением Удаление воздуха в схемах с нижней разводкой Расположение котла в открытых системах отопления
Закрытая циркуляционная система
Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. Конструкция предполагает монтаж расширительного бачка мембранного типа, который предназначен для компенсации внезапного понижения или повышения давления в системе. Тем самым он предотвращает поломки оборудования в результате резких перегрузок.
В закрытой схеме монтируется расширительный бак мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы
Мембранный бак дает возможность удерживать в системе оптимальное для насоса и котла давление. Кроме того, закрытая конструкция позволяет применять в качестве теплоносителя любую подходящую по своим параметрам жидкость.
Это дает возможность получить максимально эффективную и экономичную систему с нужными параметрами. Например, не боящуюся замораживания, если в ней используется антифриз.
По способу циркуляции жидкого теплоносителя двухтрубные отопительные системы делятся на две большие группы.
Галерея изображений Фото из Закрытый расширительный бачок для отопления Расположение котла и приборов в закрытых схемах Воздухоотводчики и балансировочные устройства радиаторов Группа безопасности двухтрубной закрытой системы
Конструкция с естественной циркуляцией
Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается.
Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.
В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования.
По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.
На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 – 3 мм на погонный метр
Неоспоримым достоинством конструкции естественного типа считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации.
Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.
Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.
Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени.
Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.
Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя
Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры.
Воздействуя на перечисленные факторы можно добиться наибольшей эффективности системы отопления.
Разводка с принудительной циркуляцией теплоносителя
В описанную выше схему включается циркуляционный насос, двигающий теплоноситель по замкнутому отопительному контуру. Это дает значительные преимущества. Прежде всего, увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.
При этом все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им разогреваться максимально равномерно.
При использовании схемы с естественной циркуляцией это невозможно, поскольку температура жидкости, попадающей в радиатор, зависит от расстояния, на которое он удален от котла. Чем дальше батарея, тем холоднее теплоноситель. Принудительная циркуляция дает возможность регулировать уровень разогрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать ее отдельные участки.
Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить ее в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.
Кроме того, существенно упрощается монтаж конструкции, поскольку отсутствует необходимость укладывать трубы строго под определенным углом, точно высчитывать их диаметр и высоту подъема.
На рисунке представлена схема двухтрубной отопительной системы с принудительной циркуляцией. Здесь присутствует насос, двигающий жидкость по контуру
Еще одно достоинство конструкции с принудительной циркуляцией – возможность достаточно безболезненно вносить необходимые изменения в ее схему и компоновку. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что ее существенно удешевляет.
Помимо этого такие системы более экономичны благодаря тому, что разница температур жидкого теплоносителя на входе и на выходе котла намного меньше, чем у аналога с естественной циркуляцией.
Наличие в схеме насоса препятствует появлению завоздушенности отопительной магистрали. В целом разводки с использованием принудительной циркуляции считаются более эффективными, но недостатки у них тоже есть.
Наиболее значимый из них – энергозависимость. Насос не может работать без подключения к источнику питания. При отключениях электроэнергии такая система отопления останавливается. При частых отключениях желательно иметь бесперебойный источник энергии.
К числу недостатков обычно относят и финансовые затраты. Часть из них – это цена циркуляционного насоса, а так же стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает цену монтажа системы. Помимо этого ежемесячно потребуется оплачивать счета за электроэнергию, которая обеспечивает работу циркуляционного насоса.
От правильности выбора насоса во многом зависит эффективность функционирования отопительной системы с принудительной циркуляцией
Схема отопления может быть скомпонована двумя разными способами, которые определяют расположение стояков и трубопроводов в пространстве.
Горизонтальный и вертикальный тип компоновки
Предполагает подключение приборов отопления к горизонтальной магистрали. Преимущественно монтируется в одноэтажных постройках большой площади. Стояки в этом случае оптимально располагать в коридорах или подсобных помещениях.
Достоинством такого типа компоновки считается меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.
Горизонтальная разводка отличается от вертикального варианта тем, что количество вертикальных магистралей в ней минимально. Плюс ее в том, что подающую и обратную магистраль можно проложить под полом, минус в том, что для скрытой прокладки нежелательно применять полимерные трубы и требуется обязательно устанавливать на контур циркуляционный насос
Подключение радиаторов производится к вертикально расположенным стоякам. Такой вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключать к отопительному стояку каждый этаж по отдельности. Основным преимуществом системы считается отсутствие воздушных пробок. При этом обустройство отопительной схемы с вертикальной компоновкой обойдется дороже, чем для горизонтального аналога.
Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж по отдельности, что очень удобно
Двухтрубная обогревательная система с верхней разводкой
Главная отличительная особенность такой конструкции – прокладывание подающего трубопровода по верхней части комнаты, обратка отводится по ее нижней части.
Важное преимущество такой системы: высокое давление в магистрали, что обусловлено значительной разницей в уровнях обратной и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при обустройстве схемы с естественной циркуляцией.
Но при этом расширительный бак, который размещается в наивысшей точке схемы, чаще всего оказывается на неотапливаемом чердаке, что может вызвать проблемы. Как вариант можно рассматривать обустройство бака внутри перекрытия, когда его нижняя половина остается в отапливаемой комнате, а верхняя часть выводится на чердак и максимально утепляется.
Если владелец не особенно озабочен наличием труб под потолком комнаты, желательно располагать подающую линию выше уровня окон.
В этом случае расширительный бак можно расположить под потолком, при условии, что высота стояка будет достаточной для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Правда в последнем случае при обустройстве магистрали нельзя будет использовать соединительные элементы, чтобы исключить появление течи.
На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Представлены варианты двухконтурной и одноконтурной разводки
Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен. Помимо этого часть тепла уходит вверх, что делает отопительную систему с верхней разводкой недостаточно эффективной.
Поэтому можно попробовать собрать схему с подающей магистралью, проходящей под радиаторами, но это улучшит только внешний вид системы, никак не повлияет на ее недостатки.
Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от отопительной системы с разводкой верхнего типа можно получить в двухэтажном частном доме, поскольку естественная циркуляция стимулируется большой разницей в высоте установки котла, находящегося в подвале, и батарей второго этажа.
В очередной раз разогретый теплоноситель будет направляться в расширительный бак, который ставится на чердаке или на втором этаже. Откуда по наклонной магистрали жидкость начнет поступать в радиаторы.
В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Если в доме будет установлен энергонезависимый котел, получится полностью автономная отопительная система.
Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух и однотрубные участки. К примеру, однотрубная конструкция монтируется на втором этаже в виде водяного теплого пола, а двухтрубная устанавливается на первом. Возможность регулировать температуру во всех комнатах при этом полностью сохраняется.
Двухтрубная система отопления с верхней разводкой не украшает комнату. Подающую трубу приходится размещать над окном, если постройка не оборудована утепленным чердаком
Главным преимуществом двухтрубной отопительной системы с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие завоздушивания магистрали.
Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки:
- неэстетичный вид комнат;
- большой расход труб и комплектующих;
- отсутствие возможности обогрева помещений большой площади;
- проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным;
- дополнительные расходы на декор, чтобы можно было замаскировать трубы.
В целом система с верхней разводкой вполне жизнеспособна, а при грамотно проведенных расчетах еще и очень эффективна.
Двухтрубная конструкция с нижней разводкой
Схема предполагает монтаж подачи и обратки снизу от батарей. В отличие от системы с разводкой верхнего типа направление движения теплоносителя здесь изменено. Он начинает движение снизу наверх, проходит через батареи и направляется по обратке в отопительный котел.
Системы с нижней разводкой могут включать в себя один или несколько контуров. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.
На рисунке представлена отопительная система двухтрубного типа с нижней разводкой. Нижняя схема прокладки подающей магистрали выгодна тем, что не требует настолько же мощного утепления трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла тоже существенно ниже
Главный недостаток конструкции – завоздушивание. Чтобы избавиться от него используются краны Маевского. Причем если система установлена в двух или более этажном доме, предполагается, что такой кран должен будет стоять на каждой батарее. Это, безусловно, не очень удобно, поэтому рекомендуется прокладка специальных воздушных линий, которые включаются в систему.
Такие воздухоотводчики собирают воздух из отопительной магистрали и направляют его в центральный стояк. Далее воздух попадает в расширительный бак, откуда и удаляется. Отопительные схемы с нижней разводкой и естественной циркуляцией используются достаточно редко, поскольку имеют ряд ограничений. Прежде всего это то, что большинство включенных в цепь батарей являются конечными.
По этой причине их приходится оснащать спускниками. Если же в системе присутствует расширительный бачок открытого типа, то спускать воздух придется придется практически ежедневно. Монтаж воздушных магистралей, закольцовывающих подающие трубы, позволяет нивелировать этот недостаток. Однако они существенно усложняют схему и делают ее более громоздкой. Более того, «воздушка» прокладывается по верху комнаты.
Значимое преимущество нижней разводки, заключающееся в отсутствии проложенной на виду магистрали, при этом теряется. Количество используемых для монтажа труб в таком случае вполне сопоставимо с числом деталей, необходимых для верхней разводки. Поэтому для обустройства двухтрубной системы с нижней разводкой чаще всего используется вариант с принудительной циркуляцией.
Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и почти незаметны
К значимым достоинствам такой системы можно отнести:
- Компактное размещение участка управления всей системой. Чаще всего его устанавливают в подвале.
- Снижение теплопотерь, которое дает прокладка труб по низу помещения.
- Возможность подключения и эксплуатации отопительной системы до полного завершения строительных или же ремонтных работ. К примеру, первый этаж может отапливаться, а на втором будут проводиться необходимые работы.
- Значительная экономия тепла благодаря возможности распределять его по отапливаемым помещениям.
К недостаткам нижней разводки относят большое количество труб и комплектующих, необходимых для монтажа и невысокое давление жидкости в подводящей магистрали. Кроме того, отрицательным моментом можно считать и необходимость монтажа кранов Маевского на отопительные радиаторы, а также постоянное удаление воздушных пробок из системы.
Принцип работы системы с естественной циркуляцией
Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:
- Простой монтаж и обслуживание.
- Отсутствие необходимости в установке дополнительного оборудования.
- Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.
Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.
При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.
Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.
Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:
- Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
- Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.
В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.
Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
- При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
- Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
- При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.
Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.
Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).
Двухтрубная система с самоциркуляцией
Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
- Подача и обратка проходят по разным трубам.
- Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
- Второй подводкой батарея подключается к обратке.
В результате, двухтрубная система радиаторного типа дает следующие преимущества:
- Равномерное распределение тепла.
- Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
- Проще выполнить регулировку системы.
- Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
- Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.
Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
Как правильно сделать водяное отопление с естественной циркуляцией
Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.
Чтобы сделать грамотно отопление без насоса, учитывается следующее:
- Минимальный угол уклонов.
- Тип и диаметр труб, используемых для водяного контура.
- Особенности подачи и вид теплоносителя.
Какой уклон труб нужен при самотечной циркуляции
Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.
Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.
Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.
Нормы уклона труб при естественной циркуляции теплоносителя указаны в СНиП 41-01-2003 «Прокладка трубопроводов отопления».
Какие трубы применяют для монтажа
Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.
Чаще всего используют следующие строительные материалы:
- Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
- Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
- Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
- Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.
Какого диаметра должны быть трубы при циркуляции без насоса
Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:
- Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
- СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
- Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.
Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.
Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.
Какой розлив лучше сделать – нижний или верхний
Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:
- Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.
- Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.
Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.
Какой теплоноситель лучше для систем с самоциркуляцией
Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.
За использование незамерзающей жидкости, в качестве довода можно привести два довода:
- Высокая текучесть материала, улучшающая циркуляцию.
- Способность сохранять текучесть при достижении -10°С, -15°С.
Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.
Какое отопление лучше выбрать – естественное или принудительное?
Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.
Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:
- Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
- Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
- Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
- Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
- Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.
Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.
Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.
Водяное отопление с естественной циркуляцией
Открытая система обогрева
Отопительные водяные системы без насоса принято классифицировать по определенным характерным критериям, которые отображают их функциональность.
В зависимости от вида расширительного бачка обогрев с естественной циркуляцией принято разделять на следующие виды:
- Открытая отопительная система. При такой конструкции расширительный бачок располагается максимально высоко с той целью, чтобы создавалось избыточное давление, а также чтобы осуществлялся отвод воздуха. В этом случае бачок также служит для добавления жидкости в систему.
- Закрытая отопительная система с естественной циркуляцией отличается тем, что вместо расширительного бачка установлен мембранный гидроаккумулирующий баллон, с помощью которого создается дополнительное давление не более 1,5 атм. Для обеспечения безопасности в конструкцию системы встроен блок с манометром, который регулирует внутреннее давление.
Возможно, Вам понравится статья о том, как установить дополнительный насос в систему отопления.
О том, в чем особенности циркуляционного насоса Wilo, Вы можете почитать .
Также отопительные конструкции с естественной циркуляцией разделяют в зависимости от способа подключения отопительных элементов. Согласно этой классификации, существуют следующие виды отопления:
- Однотрубная отопительная система. Принцип работы такого вида отопления заключается в том, что все отопительные приборы подключаются к системе последовательно, иначе говоря, циркуляция теплоносителя происходит от одного элемента к другому. Несомненным преимуществом этого вида отопления является то, что монтаж достаточно простой, при этом требуется минимум материалов.
- Двухтрубная система обогрева с естественной циркуляцией. В такой конструкции отопления элементы обогрева подключаются к магистральной трубе параллельно. Иначе говоря, в каждый прибор теплоноситель поступает с одинаковой температурой, а охлажденная жидкость возвращается к котлу по трубе, которую принято называть «обраткой».
Такая отопительная схема является наиболее оптимальной для обогрева жилого помещения. Единственным недостатком является то, что на монтаж такого отопления необходимо большое количество труб и другой сантехнической фурнитуры.
Совет строителя: выбрав отопительную систему для своего дома, обязательно просчитайте свои возможности при покупке всех расходных материалов на монтаж отопления.
Основные правила монтажа
Подключение отопительного элемента к однотрубной системе.
Для того, чтобы осуществить качественный монтаж обогрева с естественной циркуляцией теплоносителя, необходимо выполнить следующие важные шаги:
- Отопительные радиаторы стоит расположить желательно под окнами и на одинаковом уровне.
- Установить отопительный котел.
- Закрепить расширительный бачок.
- Соединить установленные элементы с помощью труб.
- Завести в отопительную систему теплоноситель, и проверить все узлы на утечку.
- Запустить котел, и начать наслаждаться комфортным теплом вашего дома.
Важные советы монтажников:
- Котел следует располагать как можно ниже.
- Трубы должны устанавливаться с уклоном в сторону «обратки».
- Желательно в системе избегать большого количества поворотов.
- Используйте трубы больших диаметров.
Возможно, Вам будет интересна статья о том, как установить теплонасос в частном доме.
О том, как выбрать циркуляционный насос, Вы можете почитать .
Надеемся, что мы раскрыли все нюансы отопительной системы без насоса, которые помогут при оборудовании отопления вашего жилища.
Как смонтировать систему отопления без насоса, смотрите объяснение схемы самотечной системы в следующем видео:
Тепловой пункт: что это, типы ТП, комплектация ИТП
Тепловой пункт- это совокупность специализированного технологичного оборудования, предназначенного для проведения тепловой энергии от внешней теплосети (котельные, теплоэлектроцентрали, районные тепловые сети) к внутренней отопительной, водоснабжающей или вентиляционной системе.
Индивидуальный тепловой пункт (ИТП) является необходимым в каждой сфере деятельности. Их наличие обязательно в любых постройках для обеспечения снабжением горячей водой, а также вентиляции. Но главное предназначение ИТП, особенно с учетом изменчивых погодных и температурных условий в нашей стране — предоставление отопления. Оно не только обеспечивает комфорт для людей, проживающих, работающих или просто находящихся в том или ином помещении, но и позволяет соблюдать все нормы и сохранять технологичность в производственном процессе.
Каких типов бывают тепловые пункты?
Теплопункты могут быть различными по тому, каким именно образом и в каком количестве они могут подключаться к системам-потребителям тепловой энергии. Также ТП отличаются друг от друга по способам монтажа и по тому, где они размещены — непосредственно в постройке либо же в специально предназначенном для этого отдельном помещении.
Типы тепловых пунктов:
1) Центральный (ЦТП) — применяется для теплообеспечения нескольких потребителей, например, целого большого здания или промышленной постройки. В основном, помещается в пристройке, реже — в подвале или техпомещении самого здания;
2) Индивидуальный (ИТП) — предназначен для теплообеспечения одного потребителя, например, части постройки или небольшого здания. В большинстве случаев, такой тип ТП размещают в подвале или техпомещении здания. Но если особенности данного сооружения из соображений техники безопасности требуют отдельного размещения теплопункта, его выносят за пределы в специальную пристройку;
3) Блочный (БТП) — производится на заводе в виде готовых блочных систем. Таких систем может быть несколько, а может быть и одна. Такие блоки занимают мало места, закрепляясь на одной раме. Применяются такие теплопункты, если помещение под него ограничено в размерах и необходимо сэкономить пространство. А согласно числу потребителей теплоэнергии, БТП может быть как центральным, так и индивидуальным.
При приобретении теплопункта, учитывайте тип и размер здания-потребителя.
Каких видов бывают теплопункты и каковы их особенности
Индивидуальный или автоматизированный теплопункт может обеспечивать теплоэнергией одно небольшое строение. Основное его предназначение — снабжение жилых домов и производственных зданий. Таким образом, один ИТП способен справиться с большим домом на много квартир, так и с целым промышленным помещением.
ИТП обладает следующими преимуществами:
Носители энергии поступают к потребителю строго дозированно, благодаря чему сохраняется экономия 1/6 части затрат на отопление;
Напор воды и температура помещения задаются заранее и сохраняются таковыми автоматически;
Трубопровод значительно укорачивается, что позволяет сохранить средства на его покупку и монтаж.
Центральный теплопункт поставляет тепло и горячую воду круглый год в несколько строений. Состоит из нескольких установок:
Тепловой обменник — на каждую установку выбирается в индивидуальном порядке;
Несколько насосов — для отопления, циркуляции и подачи воды в случае пожара;
Водные и тепловые счетчики, работающие по принципу механики;
Приборы для измерения, работающие на электричестве, а также регулирующе-запорная арматура.
Блочный теплопункт является сложным по устройству, изготавливается в заводских условиях, используется для того, чтобы подключить к имеющимся тепловым сетям новостройки либо здания после реконструкции.
Преимущества блочного теплопункта в том, что он не требует дополнительный деталей или элементов для установки и уже готов к работе. БТП автоматизированы, очень удобны в эксплуатации, занимают мало места, просто устанавливаются, экономят до 35% тепловой энергии.
Если вы приобретете БТП, вы получите:
— Автоматизированный теплопункт, не требующий ручного управления, который, к тому же, работает абсолютно без шума;
— Экономию средств на оплату носителя тепла, электрической энергии, персонала по обслуживанию установки, а также на проведение ремонтных работ и планового обслуживания (затраты на использование понижаются на 60%);
— Установку, монтаж которой просто совершить даже в небольшом пространстве, например, в подвале;
— Быструю и простую установку оборудования, ведь она производится лишь путем его присоединения к наружной проводке.
Если вы желаете сэкономить средства на ресурсах энергии, а также достичь максимальной эффективности при их использовании, обращайтесь к нам з бесплатной консультацией и помощью. Мы сориентируем вас, какие виды тепловых пунктов бывают, каковы их особенности, какой из них оптимально подойдет для ваших целей. Кроме того, мы с готовностью выполни даже самый непростой проект по монтажу любого из теплопунктов в любом помещении или комплексе построек.
Как подобрать ИТП
Стоимость теплопунктов широко варьируется в зависимости от типа и особенностей:
— Какая мощность необходима;
— Какой вид теплопункта является подходящим;
— Какое качество необходимо.
Наибольшую стоимость будет иметь грамотно изготовленный ТП, собранный с учетом современных технологий и полностью автоматизированный. Тем не менее такая цена полностью оправдана, в чем можно убедиться в процессе использования.
ИТП позволяют максимально эффективно экономить теплоэнергию благодаря тому, что все режимы работают слаженно. Нет никакой необходимости в обслуживающем персонале, так как данные установки работают самостоятельно, что позволяет снизить затраты на 50%.
Если вам необходима комплектация ИТП, обращайтесь к нам. Наша компания является официальным поставщиком от надежных производителей.
Заказать тепловой пунктПроектирование и расчет для Вашего объекта
Остались вопросы?
Вы всегда можете получить консультацию по подбору теплообменного оборудования. Мы занимаемся производством пластинчатых аппаратов и поставками паяных, кожухотрубных, спиральных, сварных, полусварных и витых теплообменников. Наши инженеры рассчитают под объект и подберут теплообменник, учитывая технические характеристики и пожелания.
Обращайтесь по номеру 8-804-333-71-04 (звонок бесплатный), или же напишите на электронную почту
С наиболее полной информацией о теплообменном оборудовании Вы всегда можете ознакомиться на нашем сайте
Устройство однотрубной отопительной системы
- Главное устройство такой системы, как одноконтурная система отопления, – это котел. Чаще всего топливом для котла является газ, но иногда может применяться и топливо твердых сортов. Такой вариант лучше всего подходит для таких домов, где централизованная газовая система отсутствует.
- Элементами для отопления служат радиаторы. Если раньше в домах были установлены радиаторы из такого материала, как чугун, то сейчас большей популярностью пользуются биметаллические батареи. Чугунные радиаторы имеют несколько больших недостатков. В первую очередь, они не всегда соответствуют всем требованиям технического характера, а во-вторых, обогрев помещения проходит не на самом высоком уровне. Биметаллические радиаторы выглядят более эстетично и лучше обогревают помещение.
-
Расширительный бак является еще одним важным компонентом такой схемы, как одноконтурная система отопления. Такой элемент необходим для стабилизации давления, а также следит за степенью его расширения. Расширительный бак необходим для того чтобы во время нагревания теплоносителя лишняя влага вытеснялась в него, и, таким образом, исключалась проблема слишком большого нагрева теплоносителя. Теплоносителем может служить не только антифриз, но также и обычная вода, которая течет из крана.
- Подача теплоносителя из котла в компоненты для обогрева имеет место благодаря сливным кранам, трубным разводкам и запорной арматуре. Одноконтурное отопление отличается от других систем тем, что обратные процессы не могут иметь место. Если трубы скрыть под полом, то в доме не станет теплее, но в плане эстетичном это будет преимуществом.
Схема устройства однотрубной отопительной системы
Варианты отопительной системы могут различаться в зависимости от того, какой является площадь здания. Если здание имеет площадь не более чем 100-150 кв.м, то будет достаточной установка такой системы, где циркуляция теплоносителя имеет место естественным образом. Однотрубное отопление будет сбалансированным благодаря тому, что на разных участках теплоноситель будет иметь разную плотность.
В случае, когда площадь дома несколько больше, то эффективней будет работать схема с циркуляцией принудительного характера. Такую циркуляцию можно организовать посредством мощного водяного насоса.
Однотрубная система отопления с циркуляционным насосом
Однотрубная система отопления не предполагает обратных стояков. Монтаж однотрубной системы отопления должен предусматривать расположение трубопровода в верхней части дома. Монтаж такой системы не представляет ничего сложного, а также для ее организации не нужно большое количество труб.
Однотрубная система отопления популярна тем, что она характеризуется эстетичностью.
Существует несколько основных вариантов организации однотрубной отопительной системы, которые вы можете посмотреть на фото.
Первый вариант связан с использованием системы стояков проточного характера. Второй вариант предполагает применение завершающих участков на батарее. Главное отличие состоит в том, что во втором случае перед радиатором ставятся еще и байпасы.
Способы подключения радиаторов в однотрубной системе отопления
Если схема стояков проточная, то нет стояка подачи. Здесь радиаторы соединяются сверху вниз. И вода в них идет тоже с верхних в нижние. По логике вещей – в нижних радиаторах вода будет более холодной температуры. Поэтому на верхних этажах можно поставить меньше радиаторов, чем на нижних. Такой проект однотрубной системы отопления должен учитывать еще один нюанс – на радиаторы не ставят клапаны и краны. Если перекрыть кран на радиатора отдача тепла понизится и обогревание дома уменьшится. Кроме этого, регулирование температуры в разных помещениях невозможно.
Второй вариант такой системы, как однотрубное отопление из полипропилена, предусматривает замыкающиеся участки на радиаторах – байпасы. Здесь вода равномерно попадает из стояка в верхние и нижние радиаторы. Сама вода будет остывать медленнее, поэтому на разных этажах температура будет почти одинаковой. Так, данная система – это несколько усовершенствованный вариант.
Радиатор отопления с байпасом
Чтобы вмонтировать байпасы, используются трубы меньшего диаметра, чем для подсоединения к радиаторам. Если же трубы будут одинакового диаметра, то циркуляция воды в трубах будет нарушена. Чтобы сбалансировать систему с одинаковыми трубами, применяют специальные краны. Обычно их ставится 2 – на трубе, подающей носитель тепла, и на байпасе. Так, будет производиться регулирование потока воды в радиатор.
Монтаж отопления с однотрубной системой
Важный этап монтажа – это гидравлический расчет однотрубной системы отопления. В процессе расчета определяются диаметры труб на разных участках. Также производится расчет горизонтальной однотрубной системы отопления и вертикальной с учетом всех потерь давления на участках системы. Делается увязка параллельных приборных и других веток системы. Также осуществляется расчет однотрубной системы отопления потерь давления и расход носителя тепла.
Чтобы установить однотрубные системы водяного отопления, стоит начать с установки котла. Он должен размещаться на глубине, но не в подвале. Обычно делается углубление в полу. После котла при установке такой системы, как однотрубное отопление с нижней разводкой или верхней, делается дымоход. Соединяется с котлом дымоход гофрометаллической трубой. Обязательно следует правильно выбрать диаметр. Теперь основная труба подсоединяется к котлу для магистрали, диаметр ее равен порядка 25 миллиметра.
Обязательно следует помнить, что горизонтальная однотрубная система отопления или вертикальная подразумевает монтаж к котлу только металлических труб, так как другие материалы не способны будут выдержать высокую температуру нагревания. По этой причине и переходники здесь нецелесообразны.
Мембранный бак нужно ставить на высоте около 3-х метров. То есть, это – самая высокая точка в такой схеме, как вертикальная однотрубная система отопления или горизонтальная.
Расширительный бачок должен находится в самой высокой точке системы отопления
Теперь делается установка труб и радиаторов. На этом же этапе ставятся и клапаны Маевского, а также краны. Радиаторы обычно ставят под окнами. Но между подоконником и батареей обязательно должно быть еще пространство. Трубы лучше делать без изгибов, так как вода может циркулировать не так легко.
Конечно же, при монтаже такой схемы, как однотрубная нижняя разводка системы отопления или нижняя, нужно смонтировать узел, который будет служить для наполнения водой системы, а также через него можно будет слить воду.
Видео по установке однотрубной системы отопления можно посмотреть ниже. После того, как система готова – обязательно проверьте котел на исправность, лучше всего – в присутствии специалиста. Несмотря на некоторые недостатки однотрубной системы отопления, она широко применима в настоящее время.
