Датчик теплого пола

Особенности работы

Термодатчик – это одна из важнейших элементов, входящих в систему подогрева полов. Это проводник из меди, покрытый изоляционным материалом, конец датчика с целью защиты от различных внешних воздействий закрыт специальной колбочкой. Принцип работы устройства прост: датчик самостоятельно определяет температуру пола (при нагреве сопротивление устройства уменьшается) и затем сообщает полученную информацию терморегулятору.

Электрический теплый пол

Далее терморегулятор в зависимости от полученных данных – высокой или низкой температуры – автоматически включает/выключает систему нагрева полов. Обычно устройство срабатывает, если температура опускается ниже заданной отметки всего на 0,5 градусов. В целом, частота цикла «включить-выключить» зависит от нескольких факторов – это толщина стяжки, вид покрытия, температура нагрева воздуха в помещении, наличие или отсутствие утеплителя.

Датчик температуры теплого пола

На заметку! Термодатчик может располагаться на разном расстоянии до регулятора температур. Его информативность в этом случае практически не меняется.

Таким образом, эти устройства – и датчик, и регулятор – помогают создавать благоприятный микроклимат в помещении, управляя всей системой подогрева полов.

Термодатчик для теплого пола

Особенности и преимущества использования

Установка датчика температуры и терморегулятора в системе теплого пола необязательна. Но специалисты настоятельно рекомендуют не пренебрегать ими. Наличие этих маленьких, но важных приборов необходимо для правильной работы обогрева. Дело в том, что отсутствие термодатчика не позволит контролировать температуру нагрева полов, что может негативно сказаться на состоянии напольного покрытия в результате нарушения условий эксплуатации.

Термостат для теплого пола RTC 70.26

Например, ламинат и ковролин не должны эксплуатироваться при высокой температуре – допустимый показатель нагрева покрытий составляет всего +30 градусов. При превышении и ламинат, и ковролин начинают выделят в атмосферу соединения, что могут оказать негативное влияние на здоровье человека. Также ламинат склонен к деформации при значительном перегреве ламелей. Если в систему вмонтирован термодатчик, то при достижении определенного показателя температуры подогрев полов отключается, а покрытиям ничего не грозит.

Также устройство помогает контролировать расходы электроэнергии, а значит, значительно экономит средства, которые идут на оплату коммунальных счетов.

Терморегулятор — это устройство, контролирующее температуру теплого пола

Функции и выбор терморегулятора

Терморегулятор – тоже очень важное устройство, которое используется при монтаже системы нагрева полов. Он будет обрабатывать показатели, которые передает ему термодатчик, и, в зависимости от них, управлять системой.

Основные виды терморегуляторов

Функции терморегулятора:

• управление системой подогрева;
• контроль и поддержание оптимальной температуры пола;
• процесс контроля затраченной электроэнергии;
• оптимизация и улучшение работы подогрева полов.

Терморегулятор Warmehaus TOUCHSCREEN

На заметку! Затраты электроэнергии всей системой обычно соответствуют ½ ее мощности. Таким образом, можно вычислить примерные расходы.

Компактный удобный терморегулятор теплого пола Termo+ A008 16A с программированием на неделю

Таблица. Типы терморегуляторов.

Тип	Характеристика
Электронно-механический	Самый простой вид устройства и доступный по цене. Его основной рабочий элемент – особая пластина из металла, она реагирует на изменение температуры. При остывании системы, как только кривизна пластинки становится такой, что та прикасается ко второму контакту, происходит включение системы. Конкретное значение температуры обогрева полов установить устройство не позволит.
Электронный	Работает устройство так: оно оборудовано специальным элементом, который вырабатывает особый сигнал. Мощность напрямую зависит от показателей температуры окружающей среды. Такие терморегуляторы позволяют задать точную температуру подогрева, иногда даже до долей градуса. Управление устройством производится при помощи кнопок и маленького дисплея. Более дорогие и сложнее в управлении, чем предыдущие.
Программируемый	Самый дорогой тип термодатчика, зато позволяет задать определенные параметры, при достижении которых терморегулятор будет включать или выключать всю систему. Такое устройство позволит создать в квартире микроклимат, подходящий конкретному человеку. При этом программируемый терморегулятор можно настроить таким образом, чтобы он запускал систему в строго отведенное время. То есть он может подогревать полы непосредственно перед приходом владельца домой, не тратя электроэнергию во время его отсутствия в помещении. Однако в ванной комнате использовать его нецелесообразно.

Опытные мастера рекомендуют при монтаже устанавливать терморегулятор программируемый. Затраты на него быстро окупятся во время отопительного сезона, когда счета за электроэнергию будут в разы увеличиваться по сравнению с теплым периодом года.

Терморегулятор для теплого пола TOP FLOOR M6.716

Существуют также терморегуляторы с ограничителем. Этот тип устройства срабатывает в зависимости от максимально/минимально допустимой температуры. Его основные функции – не дать полу перегреться или слишком остыть.

Есть регуляторы и с сигнализацией. Если датчик зафиксирует перегрев покрытия, то устройство сообщит о нарушении владельцу дома при помощи специального сигнала.

Схема подключения механического термостата для водяного теплого пола

Плюсы и минусы терморегуляторов

Несомненно, использование термодатчика и терморегулятора уже само по себе является большим плюсом для работы всей системы теплого пола.

Цветовые схемы терморегулятора для теплого пола Thermoreg TI 970

Однако у каждого вида устройства имеются свои достоинства и недостатки.

1. Достоинства электромеханических устройств – универсальность, простота в использовании, высокие показатели надежности и невысокая стоимость. К тому же при необходимости этот тип устройства легко починить или заменить самостоятельно. Главный недостаток – необходимость управления системой вручную. На температуру окружающей среды она не реагирует.
2. Электрический терморегулятор (вместе с датчиком) оборудован дисплеем, демонстрирующим рабочие показатели. Также его достоинство в возможности задавать точные температурные значения.
3. Недостатки программируемого терморегулятора – высокая цена, сложность в эксплуатации. Но зато управлять некоторыми моделями можно даже при помощи телефона или компьютера.

Механический терморегулятор

В каждом отдельном случае может использоваться наиболее удобный терморегулятор. Например, электромеханические приборы с целью экономии средств можно применять в ванной, туалете и других помещениях небольшого размера и где человек не находится на протяжении длительного времени. А вот программируемые – это лучший вариант для гостиных, детских, спален.

Датчик температуры теплого пола

Датчик и регулятор температуры полов – как выбрать и установить

Выбор термодатчика и терморегулятора для монтажа в систему теплого пола следует делать правильно. Тут важно оценить основные показатели и требования к эксплуатации.

1. Мощность. Этот показатель устройства должен обязательно соответствовать требованиям и нагрузке системы теплого пола. В противном случае прибор не будет работать правильно. Если система подогрева полов мощнее самого терморегулятора, то придется между ними дополнительно устанавливать магнитный пускатель, чтобы он защитил устройство от чрезмерной нагрузки.

   Удобное расположение терморегулятора

2. Набор функций. Что нужно от теплого пола? Все пожелания владельцев квартиры в этом случае важно учитывать, т. к. это позволит не только определиться с типом устройства и его функциональностью, но и обеспечит более рациональное и эффективное использование выбранного прибора.
3. Простота использования. Если программируемый датчик кажется слишком сложным, то не стоит его покупать даже с учетом всей его функциональности. Например, пожилым будет трудно с ним разобраться.
4. Простота подключения и внешний вид. И датчик, и регулятор должны не только быть простыми в монтаже, но и вписываться в интерьер. Так что внешний вид тоже играет роль.

Возможность подключения терморегулятора позволяет сочетать комфорт и энергосбережение

На заметку! Существуют виды терморегуляторов, которые могут фиксировать данные датчиков, расположенных сразу в двух зонах (комнатах). Иногда целесообразно приобретать именно такие устройства.

Монтаж терморегулятора и датчика

Монтаж этих двух устройств довольно прост и, как правило, даже у новичков не возникает никаких проблем, если они действуют в соответствии с инструкцией. Подключить термодатчик можно двумя способами.

1. Напрямую. В этом случае сам нагревательный кабель объединяется в одной связке с терморегулятором.
2. С использованием распаечной коробки. В этом случае от терморегулятора до распаечной коробки прокладывается один кабель, а затем к нагревательному элементу – уже другой.

Монтаж навесного терморегулятора теплого пола

Чтобы подключить систему контроля температуры, следует организовать отдельную линию от электрического щитка. Для этого прекрасно подойдет медная проводка сечением 2,5 мм2. Далее в стене штробится канавка, в которую будут укладываться гофры с проводом от термодатчика и нагревательным кабелем.

Шаг 1. Провод, на конце которого установлен термодатчик, просовывается в гофрированную трубку подходящего диаметра.

Кабель просовывается в гофрированную трубку

Шаг 2. Провод датчика также выводится из другого конца гофры.

Выведение провода из другого конца трубки

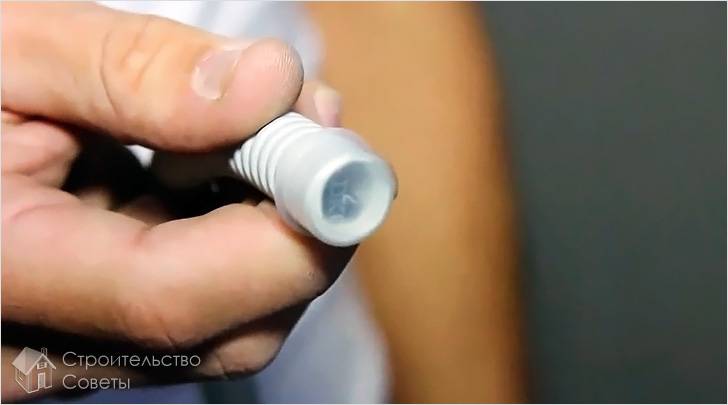

Шаг 3. Окончание трубки, где находится сам датчик, закрывается специальной заглушкой из пластика. Это необходимо для того, чтобы туда ничего не попало, в том числе строительная смесь, которой будет заливаться система.

Установка пластиковой заглушки

Шаг 4. Конец трубки с датчиком фиксируется между двумя отопительными контурами прямо посередине. Он закрепляется при помощи пластикового хомута или специальной ленты. При этом место установки датчика выбирается так, чтобы он был сравнительно недалеко от самого терморегулятора, желательно, чтобы имелась возможность относительно простого доступа к датчику. Оптимальное расстояние от прибора до стены – 50-60 см.

Фиксация конца трубки

Внимание! Термодатчик не должен располагаться близко к отопительным приборам или каминам, печам. В противном случае будут отмечаться погрешности в показаниях.

Шаг 5. Трубка от места расположения регулятора выводится в пол в специальной проштробленной канавке. Ее изгиб у пола не должен быть резким – не менее 5 см.

Выведение трубки в пол

Шаг 6. Канавка в стене после укладки в нее всех проводов и гофрированной трубки заделывается цементным раствором.

Канавка заделана раствором

Шаг 7. Провода необходимо облудить.

Далее провода нужно облудить

Шаг 8. После этого провода подсоединяются к терморегулятору. Регулятор устанавливается на свое место – отверстие в стене над канавкой для проводов.

Подсоединение проводов к терморегулятору

Шаг 9. Все электрические соединения проверяются, а затем на одну минуту система теплого пола включается. Это позволит проверить ее работоспособность.

Установленный терморегулятор

Шаг 10. Если все работает, то на панели терморегулятора загорится сигнальная лампочка, а также произойдет нагрев системы пола. На зарисованной схеме теплого пола обозначается место установки термодатчика.

Пример схемы теплого пола

Видео – Как подключить систему пола к терморегулятору

Видео – Установка термодатчика

Замена температурного датчика

Если термодатчик теплого пола вышел из строя, то его придется заменять. В противном случае терморегулятор не сможет управлять системой подогрева. Причину поломки поможет выяснить диагностика тестером. Как правило, он выявляет две причины неисправности – обе они связаны с контактами (либо он есть там, где не надо, либо отсутствует там, где нужен).

Тестер электронный

Первым делом тестируются входные провода – для этого придется разобрать корпус регулятора. При включенном электропитании тестером проверяется наличие напряжения в проводах. Если питания нет, значит, какой-то из выключателей не работает – тогда проверяется работоспособность приборов в сети до места установки регулятора. Если напряжение есть на контактах входных, то проверка продолжается уже на выходных. От регулятора при выключенном токе отсоединяются провода теплового контура. Если в этом случае при включенной энергии напряжения на выходных проводах нет, то поломка таится в блоке управления или в самом датчике. Сопротивление датчика проверяется при помощи омметра. Если датчик не работает, его нужно демонтировать по возможности и установить новый.

Подключение терморегулятора к теплому полу

Внимание! Починить датчик нельзя, его можно только заменить на новый. При этом придется покупать и новый регулятор.

Устройство и назначение термодатчика

Итак датчик температуры для системы теплого пола представляет собой терморезистор защищенный стеклянной колбой, а также имеющий медный проводник длиною около 3 метров для соединения с терморегулятором. Помимо стеклянной колбы для плиточных полов, сам термодатчик защищён также гелевой оболочкой. Проводник изолирован качественной ПВХ (полихлорвинил) с целью защиты от внешнего воздействия и повреждений. Длину проводника можно увеличивать, и естественно, уменьшать, до 50 метров, главное, чтобы в конце проводника был не повреждённый датчик.

Для его простой замены в дальнейшем рекомендуется поместить данную конструкцию в металлопластиковую трубку, даже если производитель в комплекте предоставил пластиковую гофру, диаметр которой составляет 16 мм. Металлопластиковая труба имеет более гладкую внутреннюю поверхность поэтому доставать и установить, а также производить подключение нового термодатчика, в случае выхода со строя, намного легче. Такие виды термодатчиков устанавливаются в твёрдые напольные покрытия (под плитку или керамогранит).

Другая разновидность датчиков, рекомендованных под ламинат, ковролин, то есть мягкие виды напольного материала, представляют собой специальные цилиндры из пластика, которые подключаются к концу электрического кабеля.

Принцип работы термодатчика очень прост, при изменении температуры сопротивление его меняется, тем самым давая сигнал терморегулятору на включение или отключение системы тёплый пол от 220 В, самой распространённой в быту сети.

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика. Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб. Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля. Заменить полностью нагревательный элемент в случае установки его в стяжке не получится. Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика.

На видео ниже рассказан полезный совет по установке датчика теплого пола в гофре:

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см. После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателя и через контактор (пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент! Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого пола и самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Также рекомендуем просмотреть видео, на котором демонстрируются основные ошибки при монтаже термодатчика:

Выбор терморегулятора

Хотелось бы ещё коснуться и самого терморегулятора, который в этой системе нагрева играет очень важную ключевую роль. Существуют следующие виды регуляторов температуры для теплого пола:

• Электронно-механические. Чёткость такой регулировки примерная, поэтому добиться конкретной устанавливаемой температуры довольно проблематично. Основное достоинство такого аппарата это низкая цена.
• Электронный. Установка заданной величины выполняется с помощью сенсорных кнопок и обладает довольно чёткими настройками и возможностью выставить предел температур вплоть до одного градуса.
• Программируемый электронный. За счёт установки такого элемента можно не только регулировать температурный режим в помещении, но и включать отопление по графику, или же только при наличии человека в помещении.

Кстати, некоторые терморегуляторы уже имеют встроенный датчик, что даёт возможность контролировать не только температуру пола, но и воздуха в помещении в целом.

В итоге хотелось бы напомнить о правилах работы с электрооборудованием, все работы по подключению выполняются при отключенном питании. При этом нужно обеспечить чтобы никто, кроме человека, выполняющего эту работу, случайно не подал опасное для здоровья и жизни человека напряжение. На этом и заканчивается наша технология установки датчика температуры теплого пола своими руками. Надеемся, предоставленная информация была для вас полезной!

Будет интересно прочитать:

• Как подключить автоматический выключатель
• Как сделать теплый пол под плиткой
• Схема подключения греющего кабеля

Необходимость наличия датчика

Для стабильной температуры при электрическом подогреве пола необходимо выдерживать определенные временные рамки отключения и подключения электроэнергии, подаваемой на нагревательные элементы. Именно для этого при монтаже теплого пола необходимо монтировать датчик температуры в теплом полу.

Своевременный монтаж температурного датчика, позволяет решить множество вопросов. В случае отсутствия подобного датчика, весьма затруднительно будет поддерживать комфортную оптимальную температуру, также возможен перерасход электроэнергии, что повлечет за собой дополнительные финансовые затраты.

В случае перегрева определенных напольных покрытий, таких как ковролин, ламинат, возможно выделение испарений вредных для здоровья.

У ламината существует вероятность деформации, в следствии перегрева. Если монтировать датчик в систему теплого пола, эти проблемы снимаются автоматически.

В интернете имеется много различных фото датчика температуры теплого пола. Исходя из множества возможностей выбора, можно подобрать оптимальный для вашей системы вариант.

Установка датчиков

Датчики устанавливают, чтобы иметь возможность автоматического регулирования температуры теплого пола. Следовательно, возникает необходимость подключения термодатчика к терморегулятору. Вот именно с выбора места для установки терморегулятора начинается процесс монтажа, непосредственно термодатчика.

Терморегулятор устанавливают вдали от других нагревательных приспособлений, это могут быть батареи, печи, камины, на высоте примерно около одного метра от поверхности теплого пола.

Крепление практически не отличается от обычной розетки. Далее штробятся две канавки, одна для подключаемого к терморегулятору силового провода от нагревательного элемента, в то время как другая нужна, чтобы подключить датчик.

Возникает вопрос, как установить датчик температуры теплого пола, чтобы не возникало затруднений при его ремонте, в случае необходимости. Для того, чтобы избежать таких ситуаций, электропровода укладываются в пластиковые трубы, помещаемые в приготовленные канавки, что предоставит возможность с легкостью произвести необходимый ремонт.

Следует учитывать, что расположенная на полу трубка с кабелем термодатчика, должна располагаться по центру промежутка, между нагревательными элементами пола и около метра от вертикальной стены, где был установлен терморегулятор.

Выходное отверстие трубы нужно заклеить скотчем, во избежание попадания внутрь раствора. Проведя монтаж датчика, желательно зафиксировать трубу, где находится кабель с термодатчиком подручными средствами.

В случае, если вы укладываете пленочный теплый пол, то датчик устанавливается под каким — либо листом обогревателя, предварительно перед этим проложив теплоизоляцию, для эффективности системы обогрева.

Замена датчика

Бывает, что возникает ситуация, когда система теплого пола перестает работать. В таком случае возникает вопрос, как проверить датчик температуры теплого пола. Причину можно выяснить с помощью диагностики проведенной тестером.

Для начала необходимо проверить входные провода, это можно сделать, разобрав корпус регулятора. Включив электропитание, с помощью тестера проверяют напряжение. В случае его отсутствия, проверяются все элементы, вплоть до выходных контактов. От обесточенного регулятора отсоединяют провода тепловых элементов и производят дальнейшую проверку.

Сопротивление, непосредственно самого датчика проверяют омметром. В случае его неисправности, он не ремонтируется, датчик демонтируют и устанавливают новый.

Монтируя систему теплого пола можно убедиться, что произвести установку термодатчика и подключение датчика температуры своими руками является несложной задачей. Намного сложнее будет произвести установку оборудования терморегулировки, если она не была установлена своевременно, вместе с монтажом теплого пола. Но и в этом случае ситуация поправима.

При наличии датчика температуры вся системы теплого пола имеет возможность корректной работы и создания комфортного микроклимата в вашем жилище.

Виды

Так же, как и терморегуляторы, производство датчиков осуществляется в нескольких видов. Известны модели терморегуляторов, которые оснащены не одним, а сразу двумя датчиками. Полагается, что такая система в работе гораздо надежней, ведь датчик показывает как внешнюю, так и внутреннюю температуру. Два устройства значительно повышают экономию по затрате энергоресурсов, а соответственно вам придется меньше платить за энергоносители.

Некоторые виды терморегуляторов с датчиками оборудованы сигнализацией. Если в системе происходит сбой работы или другая возможная неполадка, специальный сигнал оповещает об этом.

Также известны датчики-ограничители. Их принцип работы заключается в том, чтобы не давать поверхности охлаждаться ниже выставленной температуры. Как правило, его используют при обустройстве кабельного электрического теплого пола. Установка датчика-ограничителя выполняется в специальную изоляционную трубу.

Если вы планируете устанавливать внешний датчик, то это место должно быть защищено от сквозняков и попадания ультрафиолетовых лучей. За счет этого показания будут точные без возможных отклонений. Кроме всего прочего, существуют модели датчиков с термостатами. Они выпускаются программируемые и обычные, а продаются в комплекте с напольным обогревом.

Для наиболее точных показаний, специалисты рекомендуют устанавливать программируемый температурный датчик. Однако такое устройство будет достаточно дорогим. Для бюджетного варианта можно обойтись обычным датчиком с механической регулировкой. Если помещение плохо проветривается, то можно установить 2 датчика с термостатами.

Кроме упомянутых моделей датчиков, существуют разновидности под разные напольные покрытия. При этом каждый из них имеет свои отличительные особенности.

Монтаж в зависимости от напольного покрытия

Где же необходимо устанавливать температурный датчик? Как правило, это место должно быть недалеко от терморегулятора и уложенного напольного обогрева. Температурный датчик реагирует на изменение температуры пола и дает соответствующий сигнал на терморегулятор. Он, в свою очередь, обрабатывает полученную информацию и меняет температуру обогрева. И чтобы эта система работала исправно, важно правильно установить датчик. Всю группу напольных покрытий можно разделить на 2 типа: мягкие и твердые. Рассмотрим их особенности:

1. Датчик под мягкое напольное покрытие. Сюда можно отнести такие материалы: паркет, ламинат, линолеум и ковролин. Для них температурный датчик по виду напоминает небольшой пластиковый цилиндр, прикрепленный к концу кабеля.
2. Датчик под твердое напольное покрытие. Под таким типом покрытия подразумевается керамическая плитка, керамогранит и др. В этом случаев датчик имеет небольшой размер и оснащенный специальной защитой (гелевая оболочка). Она будет защищать датчик от механических ударов и разъедающей среды растворов.

Монтаж датчика под мягкое покрытие допускается только при условии полного высыхания и затвердевания стяжки. Он укладывается в гофрированную трубу, а в полу предварительно изготавливается канавка. Чтобы изнутри в гофру не попал раствор на конец закрепляется заглушка.

Процедура установки датчика сводится к нескольким простым правилам. Его укладка осуществляется между ветками греющего контура. Закрепляется он специальной монтажной лентой. Далее, датчик помещается в гофру, которая с одной стороны, надежно герметизируется заглушкой или изолентой. Один конец фиксируется возле греющего контура, а другой по канавке направляется к терморегулятору. После этих простых действий, вам остается выполнить подключение датчика теплого пола своими руками.

Подключение

Когда электрический теплый пол установлен, его нужно подключить. Существует всего два метода как это можно сделать:

1. Напрямую. В этом случае греющий кабель и термостат будет объединен.
2. С помощью распаечной коробки. При таком подключении кабель будет идти от термостата к распаечной коробке, а после к греющему контуру.

Для подключения термодатчика рекомендуется провести индивидуальную проводку от электрощитка. Провода рекомендуется купить медные, сечением в 2,5 мм2.

Для предотвращения утечки тока, в электрощит следует установить УЗО и автовыключатели. На стене устанавливается распределительная коробка. К ней будут подводиться провода от электрощитка. От этой коробки изготавливается штроба до пола. В нее будет размещено две гофрированные трубки. В одной будет нагревательный кабель, а в другой термодатчик. В заключение температурный датчик закрепляется на своем месте и проводится тестирование всей системы. Если все работает исправно, то можно приступать к заливке стяжки или укладке мягкого напольного финишного материала.

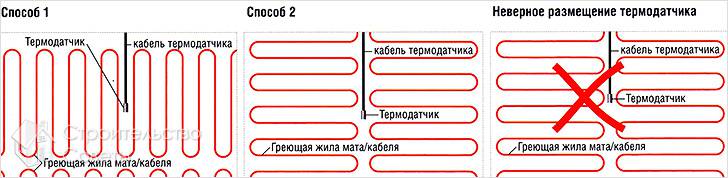

Если датчик не был установлен

Нередко температурный датчик отсутствует в системе напольного обогрева. То ли это некомпетентность специалистов или просто на момент монтажа обогрева в нем не было никакой необходимости. Здесь важно помнить тот факт, что система напольного обогрева может работать и без температурного датчика. Но эта работа будет непродолжительной. Почему? Без термодатчика пол будет сильно нагреваться, а сам отопительный контур из-за перегрева может выйти из строя.

• Без покрытия точка нагревания колеблется в районе 50-60°С.
• Под ламинатом или линолеумом 60-70°С.
• Под ковролином около 80-90°С.

Кроме этого, отсутствие термодатчика подразумевает постоянный расход электроэнергии из-за постоянной работы теплого пола. При таких обстоятельствах электрический счетчик будет крутиться в полную силу. Есть ли выход из этого положения? Обратите внимание на 3 варианта решения проблемы:

1. Можно заменить терморегулятор, который будет оснащен датчиком воздуха. Однако желаемых результатов достичь не получится. Тем более, если мощность греющего пола не меньше 170 Вт/м2, а под слоем стяжки находится кабельный теплый пол. Это тот случай, когда теплый пол является основной системой отопления в доме.
2. Монтаж нового датчика в уже готовый теплый пол. Эта работа граничит на грани «хирургии». Одно неверное движение и можно повредить греющий контур. Так, в полу просверливается ямка, в которую монтируется термодатчик.
3. Установка регулятора мощности, который будет оснащен 4 клеммами, которые подключают 2 холодных отвода от теплого пола и фазу/ноль. Этот регулятор имеет шкалу процентного соотношения рабочего времени теплого пола. Например, если вы задали 50%, то за один час пол будет греть в течение 30 минут, нагревая поверхность до определенной температуры. Наблюдая за степенью прогрева пола, в следующий раз можно увеличить процентное соотношение или уменьшить его до 20%.

Прилагая усилия по внедрению термодатчика в теплые полы, вы достигните положительных результатов. Но лучше всего, перед тем как установить теплый пол, несколько раз подумайте, ничего ли вы не забыли. Возможно, именно сейчас вы вспомните о температурном датчике. Если ваша система теплого пола оснащена температурным датчиком, то нам будут интересны ваши наблюдения и выводы касательного этого вопроса. Оставляйте свои комментарии в конце этой статьи.

>Видео

Узнайте из предоставленного видеоматериала, как подключить и установить температурный датчик для теплого пола:
