Печи для гаража на дровах: виды и особенности изготовления

Зачастую в гаражах и гаражных кооперативах отсутствует центральное коммунальное отопление. С одной стороны – подобное положение вещей кажется вариантом приемлемым, ведь тарифы ЖКХ неуклонно растут. Тем не менее, гаражи необходимо отапливать для проведения в них ремонтных работ.

Каждый владелец самостоятельно придумывает выход из ситуации. Печи для обогрева чаще всего делаются своими руками – это дешево и эффективно. Такие агрегаты за короткое время могут нагревать помещение гаража до приемлемой температуры.

Особенности

Если в течение зимы накапливается много работы по ремонту машины, то в холодном гараже находиться длительное время практически невозможно. Традиционно так сложилось, что гаражи обогреваются чаще всего печкой- «буржуйкой», которая проста в устройстве.

Делается она следующим образом: в стальной бочке прорезаются отверстия, к ним привариваются трубы и соответствующая фурнитура. Важно в таких конструкциях то, что корпус не надо делать, он уже готов, остается только реализовать небольшие доработки.

Отопление печкой- «буржуйкой» может быть вполне допустимо: она стремительно нагревается и отдает тепло. Основной объем работ по монтажу печки реально выполнить с помощью небольшого сварочного аппарата.

Иногда в гаражах складывают печи из кирпича, но они занимают немало места и не так оперативно обогревают помещение. Поэтому чаще всего используются дровяные «буржуйки». Название это достаточно условно, ведь в такие конструкции можно помещать практически любой горючий материал.

Плюсы и минусы

Преимущества буржуек в гараже:

  • быстрый нагрев
  • универсальность материала для сжигания.

Два этих решающих фактора позволяют буржуйкам держать «пальму первенства» по популярности среди автолюбителей. Из недостатков можно вспомнить то, что материал в подобных агрегатах стремительно прогорает, а сама печка остывает в течение короткого времени.

На сегодняшний день появилась новая генерация «буржуек», у которых тепло не так быстро улетучивается: если использовать баллон емкостью 50 литров для пропана, то подобный аппарат может действенно функционировать долгое время. Это позволяет надежно обогревать помещение.

Особняком стоят печки на отработке. Здесь возникают вопросы, потому что в отработке наличествуют тяжелые металлы, а эти вещества ни в коем случае не должны попадать в организм человека. Такие печки следует обеспечивать сильной тягой, они должны быть сделаны максимально герметично.

«Буржуйки» же стали популярны во времена различных невзгод: во время Гражданской войны в России, во время Великой Отечественной войны. Подобные факты говорят о том, что «буржуйки» имеют практическое значение.

Ключевые требования

Самый лучший материал для изготовления подобных печек – это баллоны для газа, они имеют толстые металлические стенки, на которых можно проводить сварочные работы. Толщина стенки не должна быть тоньше 3 мм (лучше всего – 5 мм). Это является ключевым требованием безопасности.

По конструкции «буржуйки» могут быть горизонтальные и вертикальные. Длинные дрова лучше всего применять для горизонтальной печи – в этом плане горизонтальная «буржуйка» более функциональна.

Виды печей

Любую кирпичную печь на дровах реально снабдить водяным контуром. В самой емкости позволительно разместить камеру горения, также ее можно скомпоновать перед выходом в дымоход водяного теплообменника.

Теплообменники могут быть:

  • в форме змеевика;
  • составленные из труб;
  • встроенные емкости;
  • конвекционные – крепятся к стене печи;
  • монтирующимися возле дымохода.

Печь Бутакова с бойлером и водяным контуром

  • трубы располагаются по корпусу печи;
  • происходит активный теплообмен;
  • водяной контур не зависит от процесса горения.

Конвекционный вид присущ практически всем печам, работающим на дровах. Этот вариант самый рациональный, здесь требуется естественная циркуляция воды.

Конвекционная отопительная система была придумана в Канаде. Модели представляют собой мобильные конвекторные печи, которые разогреваются за короткое время, обеспечивая помещение потоком теплого воздуха. Иногда в них стоит вентилятор, что способствует еще более быстрому нагреванию помещения.

Печь для гаража представляет собой полый цилиндр из металла, в который встроена труба, направленная вертикально. Воздух идет снизу и поднимается, нагреваясь, внутри корпуса. Таким образом, в гараже постоянно существует циркуляция холодных и теплых масс воздуха.

Как сделать своими руками?

Сконструировать самостоятельно печь длительного горения несложно, следует уметь пользоваться:

Чтобы приступать к работам, рекомендуется сделать подробный чертеж изделия.

Работы начинаются с того, что вырезаются две небольшие двери: одна для дров, другая – чтобы вынимать золу. Фрагменты железа, которые вырезаются, будут служить «дверями» – выбрасывать их не рекомендуется. Намечается место, где будет привариваться арматура в 10 мм, шаг монтажа – около 2,5 см.

Снизу приваривается днище (если оно отсутствует), в крышке делается отверстие для дымохода. Дальше крепится полоса металла (порядка 60 мм). Сечение патрубка разумнее всего сделать стандартным: тогда будет возможность поместить дымовую трубу. К дверкам прикрепляются петли и замок. Если все сделать правильно, зазоры будут минимальны (их позволительно даже не обрабатывать герметиком).

Традиционно так сложилось, что гаражные буржуйки негерметичны. Если зазоры слишком большие, следует отрезать полоску шириной в 1 см и приварить ее по шву. Затем монтируется дымоход, после этого имеет смысл приступать к работам.

Горизонтальные печки делаются подобным способом. В горизонтальной печке ящик для золы помещается в нижней части. Сделать его можно из листа стали, используя уголки. Можно сложить печь из кирпича, но она будет занимать слишком много места.

А вот печки из металла хороши тем, что они нагреваются за считанные минуты и эффективно отдают тепло.

Все, кто имел когда-либо дело с «буржуйкой», прекрасно знают: корпус печки часто раскаляется докрасна. Это не очень комфортно, а порой – небезопасно. Чтобы обдув и обогрев были более действенным, были изобретены специальные конструкции.

В верхней части закрепляется патрубок для крепления дымохода (чтобы это сделать, рекомендуется приварить небольшой отрезок трубы нужного сечения). После того как монтаж состоялся, металл внутри удаляется.

Важно не забыть про ножки (чтобы присутствовал зазор между полом и баллоном): их проще всего сделать из обрезков труб или уголков. К ножкам приваривают металлические квадратики для большей устойчивости.

Затем устанавливается дверца. Поддувало делается из куска металла, к которому привариваются петли и замок. Существование небольших щелей – это благо, через них поступает кислород, что будет способствовать лучшей тяге.

Разумнее делать дверцы немного больше проема – тогда будет соблюдаться более высокая герметичность.

Вопрос можно решить с помощью небольшого инженерного ухищрения: берутся две бочки разных сечений, и одна вставляется в другую. Образовавшийся зазор засыпается мелким щебнем, который перемешивается с сеяным песком. Таким образом, внутренняя бочка – это топка, а внешняя – импровизированный корпус.

Преимущество такой конструкции в том, что она более массивна и дольше нагревается, но она будет и дольше отдавать тепло.

Из тех же газовых баллонов можно сделать печь более длительного горения. Конструкция носит название «Бубафоня», появилась она несколько лет назад. В печь кладут не только деревянные фрагменты, но также опилки, бумагу и другие горючие материалы.

Нередко также подключают водяное отопление и располагают трубы по стенам гаража. Такая конструкция будет более сложная и дорогостоящая, но если в зимнее время в гараже проводятся ежедневно ремонтные работы – то она весьма желательна.

Принцип функционирования подобной системы заключается в том, что горючие материалы кладутся на горящие. В результате процесс горения не столь стремителен, а теплоотдача происходит более рационально, значительно растянувшись во времени.

Конструкция достаточно эффективна, чтобы обогреть стандартное помещение средних параметров: печь обыкновенной круглой формы, корпус цилиндрический, дно не имеет крышки. Вся суть заключается в устройстве подвижного блока. В просторечье его часто именуют «груз».

Эта часть обеспечивает поступление кислорода в зону горения. По форме напоминает круг, к нему крепится труба. На этом круге приделаны уголки. Таким образом, создаются импровизированные воздуховоды, по которым происходит поступление воздуха, необходимого для поддержания горения. Дымовой патрубок монтируется в верхней точке корпуса. Горизонтальная часть не превышает 35 см.

Трубу рекомендуется делать повыше: от 2,5 метров высотой. Таким образом, будет присутствовать нормальная тяга, необходимая для полноценного горения.

Подготовив горючие материалы, делается «заряд» и поджигается. На трубу прикрепляют крышку, а через трубу поступает кислород, который обеспечивает процесс горения.

«Бубафоня» работает по похожему сценарию. Размер груза уступает размеру корпуса. Через специальный зазор продукты горения попадают в камеру. В этой зоне содержимое печи воспламеняется, происходит процесс горения. Делать печь герметичной не рекомендуется – присутствующие зазоры будут обеспечивать большую тягу.

Содержимое печи, прогорая, будет опускаться все ниже и ниже, а преимущество заключается в том, что:

  • процесс происходит не так быстро;
  • сгорает все без остатка;
  • печь отдает тепло равномерно.

Чтобы изготовить подобный агрегат, нужны соответствующие материалы. Обычно для этого используют баллоны 50 литров, в которых хранится пропан. Необходима труба (сечением до 60 см, а высота ее может достигать двух с половиной метров).

  • полая труба сечением 80-95 мм, протяженностью около 2 метров;
  • полая труба сечением 122-155 мм, длиной чуть более 4 сантиметров;
  • металлический лист толщиной от 3 мм (из него надо вырезать круг для груза или воздуховода);
  • отрезок металлический (ширина – 3 см, толщина – 3 мм).

Баллон тщательно моется изнутри, отрезается крышка. Места среза равняются и обрабатываются. Удаляется кран – через появившееся отверстие будет выходить труба. Конструкция хороша тем, что не требуется 100% герметичности.

По окружности приваривается полоса металла, краешек которой должен немного выступать, что обеспечит крепление крышки на корпусе. Затем монтируется ручки, которые можно сделать из арматуры «8». Затем все компоненты собираются по такому же принципу, как и остальные виды «буржуек».

Полезные рекомендации

Использование электрического нагревательного прибора позволяет выбрать оптимальную мощность, но это будет стоить ощутимых материальных средств. Работа с электрической печкой требует повышенных мер предосторожности: это – закон.

Газовый котел – одно из эффективных решений по отоплению гаража. К сожалению, не все имеют доступ к газовым магистралям. Без участия специалистов такое оборудование возбраняется ставить самостоятельно.

Печки, в которых можно сжигать твердое топливо, – это оптимальный вариант для помещения гаража. Печи, в которых можно сжигать отработанное машинное масло, несложно конструировать самостоятельно.

Печь рекомендуется делать:

  • не тяжелее 30 кг;
  • объемом до 15 литров;
  • с параметрами: 0,8х0,6х0,4 м.

Такие агрегаты являются оптимальными конструкциями для обогрева помещения гаража.

Печь для гаража на дровах: дровяная печка длительного горения для отопления, чертежи и особенности изготовления своими руками
Печь для гаража на дровах необходима в зимнее время. Для нормальной работы требуется дровяная печка длительного горения для отопления помещения. Какие лучше печи использовать? Что требуется для работы нагревательного устройства?

Особенности отопления гаража

Капитальный гараж с утеплением доступен далеко не каждому автовладельцу. Чаще всего в распоряжении владельца транспортного средства оказывается металлическое строение, лишенное какого-либо утепления. Любая тепловая энергия покидает такое строение практически моментально.

При решении проблемы отопления гаражного помещения, не стоит оценивать его потребность в тепле, опираясь на аналогичный опыт с жилым домом. И дело не только в отсутствии теплоизоляции.

Существует так называемый закон квадрата-куба, который гласит, что когда размеры геометрического тела уменьшаются, отношение размеров поверхности этого тела к его объему увеличивается.

Для нормального хранения автомобиля в гараже температура внутри бокса не должна опускаться ниже +5º и подниматься выше +18º во время присутствия владельцев и выполнения ремонтных работ. Требования регламентированы СП 113.13330.2012

Это сказывается на размерах теплопотерь объекта, поэтому для обогрева одного кубического метра маленького помещения, например, гаража, необходимо больше тепла, чем при отоплении большого дома.

Если для двухэтажного строения может хватить и отопительного прибора мощностью 10 кВт, то на значительно меньший по размерам гараж понадобится агрегат с производительностью около 2-2,5 кВт тепловой энергии.

Для поддержания очень скромной рабочей температуры на уровне 16°С хватит и печки мощностью 1,8 кВт. Если же нужно поддерживать только оптимальную температуру для хранения автомобиля на стоянке – 8°С – подойдет агрегат на 1,2 кВт.

Получается, что расход топлива на обогрев единицы объема пространства гаража может в два раза превышать аналогичный показатель для жилого дома.

Чтобы тщательно прогреть весь гараж, его стены и пол, понадобится еще больше тепловой энергии, т.е. еще более мощный обогреватель. Но даже при наличии утепления тепло будет уходить из помещения слишком быстро. Поэтому рекомендуется осуществлять обогрев не всего гаража, а только так называемого рабочего пространства.

Эффективный обогрев гаража можно выполнить с помощью так называемой «теплой шапки», образуемой в процессе естественно-ограниченной конвекции теплого воздуха в помещении

Идея состоит в том, чтобы сосредоточить прогретый воздух по центру помещения и вокруг него таким образом, чтобы между стенами и потолком оставалась прослойка холодного воздуха. В результате техника и люди будут постоянно находиться в облаке воздуха комфортной температуры, а расход тепловой энергии заметно сократится.

Это явление специалисты называют теплой шапкой, оно возникает благодаря естественно-ограниченной конвекции. Интенсивный поток нагретого воздуха поднимается вверх, но немного не достигает потолка, поскольку его кинетическая энергия гасится более плотными холодными слоями.

Далее горячий поток распределяется по сторонам, слегка касаясь стен или на небольшом расстоянии от них. Почти весь гараж становится теплым, под воздействием конвекционных процессов прогревается даже смотровая яма.

Для достижения подобного эффекта подходят гаражные печи относительно небольшой мощности, создающие интенсивный, но не особенно плотный поток теплого воздуха.

Естественная конвекция воздушной массы в гараже обеспечивает формирование благоприятной для работ температуры даже в смотровой яме

Альтернативный вариант отопления гаража состоит в использовании различных инфракрасных обогревателей. Для гаража с металлическими стенками такое оборудование не особенно хорошо подходит. Инфракрасное излучение плохо отражается от металлических поверхностей, оно проникает сквозь них, в результате все тепло просто уйдет на улицу.

Для кирпичного гаража со стенками в полкирпича инфракрасный обогреватель специалисты также не рекомендуют. Этот материал не пропускает инфракрасные волны, но и не отражает их. Кирпич поглощает этот тип тепловой энергии и со временем ее отдает. К сожалению, на процесс аккумулирования энергии и ее возврат уходит слишком много времени.

Практичные рекомендации по выбору гаражного обогревателя приведены в этой статье.

Использование утеплителей: за и против

Гаражи эконом-класса практически никогда не утепляют снаружи по очень простой причине – это слишком дорого для помещения, которым постоянно не пользуются. Да это и не всегда возможно, например, в гаражных кооперативах строения ставят очень близко друг к другу, зазор не позволяет выполнить монтаж утеплителя.

Для утепления гаража можно использовать такие материалы, как ДВП, которые затухают при возгорании. Использование пластика в таком помещении недопустимо

Но и внутренняя теплоизоляция гаражного помещения может оказаться проблематичной. При монтаже утеплительного материала непосредственно на металлические стены в месте их контакта возникает так называемая точка росы, т.е. место скопления конденсата. Практически всегда при контакте с влагой утеплитель приходит в негодность довольно быстро.

Да и для самого строения такая ситуация может оказаться губительной. В металлическом гараже утепление можно поставить, но лучше установить подходящий материал на некотором расстоянии от стены, примерно в 20-50 мм.

От пола следует отступить на 50-70 мм. В качестве профиля лучше всего использовать шайбы, чтобы избежать создания замкнутых контуров под покрытием.

При таком варианте монтажа конденсат также будет появляться, но благодаря циркуляции воздуха под слоем утеплителя влага будет постепенно испаряться, не нанося ощутимого вреда строению.

Однако для гаража, который отапливается постоянно, этот вариант не подходит, поскольку влажность внутри помещения большую часть времени будет чрезмерно высокой. Это подвергнет риску как здоровье людей, так и состояние автомобиля.

При утеплении металлической конструкции между ней и утепляющим материалом необходимо оставить вентиляционный зазор для регулярного отвода конденсата

В качестве материала для такого “вентилируемого” утепления рекомендуется использовать плиты, например, ДВП, ДСП, то есть древесные материалы, самозатухающие при возгорании. Рекомендуемая толщина – около 5 мм.

Прекрасно подойдет плоский ондулин или его аналоги. Эти материалы обладают способностью отражать инфракрасное излучение, что обеспечивает эффективный обогрев.

А вот пластик, даже обладающий свойствами затухания, ставить в гараже категорически не рекомендуется. Такие материалы при возгорании выделяют ядовитые испарения, из-за которых избежавшие пожара люди могут просто отравиться. Запрещено использовать в качестве утепления также плиты, в составе которых имеется асбест.

При утеплении холодного кирпичного гаража рекомендуется сначала оштукатурить стены вермикулитовым составом, чтобы защитить их от влаги. Стены металлического гаража следует окрасить в два слоя, предварительно прогрунтовав основание.

Стены утепляемого гаража необходимо обработать водоотталкивающим составом, чтобы защитить постройку от разрушающего воздействия конденсата

Обзор возможных вариантов

Для гаража чаще всего используют следующие варианты самодельных печей:

  • кирпичная дровяная печь;
  • буржуйка;
  • печь длительного горения;
  • печь на отработке.

Каждый из этих вариантов печей для гаража, сделанных своими руками имеет определенные преимущества и недостатки. Некоторые агрегаты можно сочетать, чтобы расширить возможности по отоплению гаража и сделать этот процесс более удобным и выгодным.

#1: Кирпич – могут возникнуть проблемы

Печь из кирпича иногда делают в гараже, хотя это и не самый простой вариант. Устройство с основанием два на два с половиной кирпича справится с обогревом небольшого пространства.

Однако такая печь разогревается не слишком быстро, а потом длительное время отдает тепло. Поэтому она не очень хорошо подходит, если владелец заходит в гараж только на небольшой срок.

Кирпичная печка в стандартном гараже обычно имеет очень скромные размеры, для ее разогрева понадобится примерно час-полтора, разжигать такую печь следует заранее

Создать упомянутую выше теплую шапку с помощью дровяной печи практически невозможно, поскольку она не способна выдавать достаточно интенсивный поток теплого воздуха. Рекомендуется растапливать такую печь заранее, примерно за час до начала работ.

Чтобы сложить дровяную печь этого типа, понадобится огнеупорный и шамотный кирпич. В кладочный раствор следует добавить огнеупорную глину, а также шамотный порошок. Топливную камеру делают на уровне второго-четвертого рядов, которых в кладке обычно не больше девяти. Конечно, понадобится устроить дымоход.

Его также выполняют из огнеупорного кирпича, а внутрь ставят стальной вкладыш. Дымоход выводят через крышу, кладка должна быть аккуратной и ровной.

Выбирая для своего гаража кирпичную печь, следует помнить, что постоянные перепады влаги через некоторое время приведут к ухудшению вязкости кладочного раствора – устройство прослужит не слишком долго.

#2: Буржуйка – просто и надежно

Самый простой вариант самодельной печки в гараж – создание обычной буржуйки. Ее не сложно изготовить из подручных материалов. Подойдет и листовой металл, и старый газовый баллон, и отрезок трубы или ненужная бочка.

Главное, чтобы толщина металла была хотя бы 5 мм. Если используется предмет цилиндрической формы, то его сечение должно быть не менее 300 мм.

Классическая буржуйка состоит из корпуса с решеткой, зольником, загрузочной дверцей и дымоходом, который может быть вертикальным или боковым

На дымоход рекомендуется взять металлическую трубу с толщиной стенки 2-3 мм и сечением не менее 120 мм. Из металла или заготовки (баллона, трубы, бочки и т.п.) вырезают топочную камеру. На дне устраивают решетку для топлива, а под решеткой делают ящик для сбора золы. Для этого элемента подойдет и металл толщиной в 3 мм.

Вверху камеру закрывают и вертикально выводят дымоход. Остается только приделать ножки из металлического уголка. Чтобы повысить эффективность обогрева, некоторые мастера приваривают к бокам буржуйки небольшие металлические “крылья”.

Это увеличит площадь соприкосновения воздуха с горячим металлом и ускорит прогрев помещения.

Буржуйка для гаража может иметь круглую или квадратную конфигурацию в зависимости от особенностей материала, из которого ее изготавливают

Для буржуйки следует приготовить ровное и прочное основание, покрытое огнестойкими материалами. Окружающие стены также следует защитить от возможного возгорания. Кроме того, в непосредственной близости от буржуйки не должны находиться никакие посторонние предметы.

Поверхность такой печки может нагреваться до очень высоких температур. Следует помнить об опасности получить серьезный ожог при случайном прикосновении к ней.

При изготовлении буржуйки из газового баллона нужно проявить осторожность. Бывали случаи взрыва остатков газа при распиливании такой емкости. Специалисты рекомендуют предварительно наполнить баллон водой, чтобы вытеснить горючие остатки.

В этом ролике продемонстрирован опыт изготовления классической буржуйки:

#3: Печь на отработке – эффективно, недорого

Конструкция такого агрегата немного сложнее буржуйки, но его эффективность бьет многие рекорды. Отработанное масло найдется у каждого автолюбителя, а если его недостаточно, то приобрести такое топливо можно практически в любом автосервисе по более чем умеренной цене.

В отличие от буржуйки, такую печь делают из двух отделов, соединенных перфорированной металлической трубой.

Старый газовый баллон прекрасно подходит для изготовления различных видов самодельных печей для гаража. Резать такую емкость с помощью сварки следует крайне осторожно

В нижнем отделе сгорает отработанное масло, которое дает некоторое количество тепла и превращается в горючий газ. По трубе этот газ поступает во вторую камеру сгорания, попутно смешиваясь с небольшим количеством воздуха. Полученная газовая смесь при сжигании дает впечатляющее количество тепла.

Первая камера, в которой сгорает отработанное масло, может быть сделана из листового металла или подходящей металлической емкости квадратной, круглой или прямоугольной конфигурации.

Чтобы процесс горения протекал правильно, в этой емкости делают заслонку для регулирования количества поступающего в камеру воздуха.

Перед изготовлением печи на отработке не помешает найти и изучить чертеж такого устройства, хотя строгих требований к конфигурации и размерам нет (+)

Снизу нужно приделать ножки из уголка или толстой проволоки, главное, чтобы они были достаточно прочными, чтобы выдержать металлическую конструкцию. Сверху делают круглое отверстие и вставляют в него трубу с перфорацией.

Обычно эта труба служит опорой для верхней камеры, а также подвергается воздействию высоких температур от сгорающего масла.

Поэтому понадобится конструкция с достаточно толстыми стенками, чтобы выдержать и дополнительный вес, и температуру. В противном случае она очень скоро прогорит. Верхнюю камеру обычно делают в виде короткого и широкого цилиндра из толстого металла.

Сверху нужно поставить дымоход – боковое расположение трубы для удаления дымных газов в этом случае не допускается.

Печь на отработке состоит из двух отдельных камер, которые соединены перфорированной трубкой. В процессе горения из этих отверстий вырывается открытое пламя, что делает устройство пожароопасным

Требования к установке печи на отработке примерно такие же, как и для буржуйки: ровное и прочное основание, защита окружающего пространства от перегрева и возгорания. Сжигать в такой печи можно практически любые отработанные масла: соляру, трансмиссионные составы, мазут, дизельное топливо, керосин и т.д.

Следует воздержаться от экспериментов с составами, для которых характерно легкое и быстрое воспламенение, т.е. от сжигания в такой печи бензина или различных растворителей.

Незначительное количество бензина допускается использовать для розжига отработки. А бензин, пролитый непосредственно возле разогретой печи может привести к серьезному пожару.

Официально оформить разрешение на установку такой печи невозможно, это запрещено нормами пожарной безопасности. Владельцы частного гаража имеют право установить такой агрегат, но они несут полную ответственность за возможное возгорание.

Изогнутую перфорированную трубу используют в разновидности печи на отработке, которую можно также использовать как буржуйку, сжигая не только масло, но и дрова

Интересным решением может стать гибрид буржуйки и печи на отработке. Для этого камеру, в которой сжигают отработку, снабжают изогнутой перфорированной трубкой, а буржуйку делают двухкамерной, чтобы можно было сжигать в ней не только дрова, но и отработанное масло. Агрегат можно использовать для двух видов топлива в зависимости от ситуации.

Дополнительные варианты самодельных печей для гаража описаны в этих статьях:

  1. Чудо-печь для гаража на солярке своими руками: пошаговая инструкция по сооружению
  2. Печь на отработке для гаража своими руками: пошаговое руководство по конструированию

Подробный обзор по изготовлению и эксплуатации печи на отработке представлен в видео:

#4: Печь длительного горения – высокий КПД

Принцип работы этой печи позволяет получить максимальное количество тепла при сжигании обычных дров. Топливо в большом количестве загружается в камеру сгорания, туда же подается умеренное количество кислорода. В таких условиях древесина не сгорает сразу, а медленно тлеет, выделяя при этом горючий газ.

Печь длительного горения обычно изготавливают из какой-нибудь цилиндрической емкости, но ее можно сделать и квадратной, если будут обеспечены условия для тления дров (+)

Этот газ сгорает в верхнем отделе топочной камеры при очень высокой температуре, чем и обеспечивается высокий КПД такого типа устройств.

Здесь показан процесс создания интересного варианта печи длительного горения:

Загружать топливо в печь длительного сгорания нужно не более двух раз в сутки, поэтому такие устройства больше подходят для постоянного обогрева гаража или для использования в течение длительного срока.

Проще всего изготовить печь длительного горения из металлической бочки с толстыми стенками. Емкость размером около 200 литров считается оптимальной для таких целей. Сверху нужно сделать крышку с дымоходом и отверстием для подачи свежего воздуха, необходимого для горения.

Дымоход печи длительного горения обычно выводят сбоку, а сверху делают отверстие для трубы, через который осуществляется приток воздуха

Сечение дымохода должно составлять около 150 мм, а трубы для воздуха – 100 мм. Важный элемент печи этого типа – груз, который придавливает тлеющие дрова. Для его изготовления понадобится металлический круг чуть уже, чем диаметр бочки, а также два куска швеллера, которые исполнят роль утяжелителя.

В этом элементе также проделывают отверстие для подачи воздуха, к которому потом приваривают трубу с сечением 100 мм. Она должна быть немного длиннее, чем высота корпуса печки.

Сбоку делают загрузочное отверстие для дров с дверцей, а снизу ставят решетку и емкость для золы, приваривают прочные ножки.

Для печи длительного горения лучше всего подходят сухие дрова, которые выделяют в процессе горения минимальное количество смолы

Дрова сгорают в печи длительного горения почти полностью, оставляя небольшое количество отходов, поэтому большой зольник здесь не нужен. Чтобы запустить такую печь, нужно сверху загрузить дрова, прижать их грузом, затем накрыть конструкцию крышкой, продев в соответствующее отверстие трубу для воздуха.

По мере тления количество дров будет уменьшаться, груз опустится. Для установки такой печи также необходимо прочное основание и безопасное окружение.

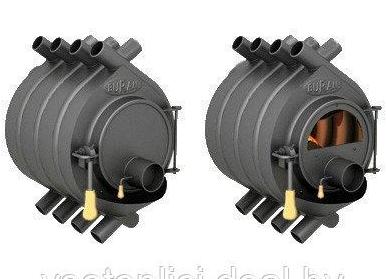

Можно изготовить печь булерьян – достойный пример печей длительного сгорания.

Обогрев от печи – далеко не единственный вариант отопления гаража. Об альтернативных способах теплообеспечения автомобильного бокса написано в этой статье.

Где используют, достоинства и недостатки

Конструкция описываемого аппарата известна практически всем взрослым людям. Во внутреннюю полость корпуса печи закладывают дрова, которые прогорают после розжига спичками и бумагой, а дым выходит в трубу, герметично приделанную сверху. В процессе сжигания топлива стенки установки греются и отдают тепло помещению.

А снизу, под основным звеном, обычно находится ещё одна маленькая камера, отделённая от топки решёткой — так называемое поддувало, куда проваливается зола по мере прогорания дров. Всё описанное является стандартной схемой.

Вот фотография такой классической железной печи на дровах.

Эта конструкция годится для установки в любом месте

У данного аппарата есть ножки, и при желании его можно переставить перед растопкой. Такие экземпляры часто используют в гаражах. Вот мы и подошли к вопросу применения дровяных печей. Итак, основные варианты их использования:

  • в гараже для отопления,
  • для обогрева дачного домика,
  • в капитальной избе (русская печь тоже работает на дровах),
  • в небольших производственных помещениях для поддержания тепла,
  • прямо на природе для того, чтобы согреться и сготовить еду.

В зависимости от указанных вариантов, применяют ту или иную модификацию дровяной печи. Но все случаи использования описываемого прибора объединяет одно — у такого оборудования плюсов больше, чем минусов.

Основные достоинства таковы.

  • Простая конструкция, лёгкость изготовления.
  • Дешевизна.
  • Дрова можно не только недорого купить, но и найти самому в лесу (или использовать в качестве материала старую мебель).
  • Многие конструкции долго держат тепло.
  • Дымовую трубу легко вывести наверх.
  • Существует возможность варки и жарки блюд одновременно с отоплением помещения.
  • Используется экологически безопасное природное топливо.

Ну а недостатков немного:

  • относительно низкий КПД,
  • дым от сгорания дров токсичен, если нарушена герметичность оборудования,
  • можно обжечься, если коснуться дверцы или стенок топки.

Впрочем, даже эти минусы в некоторых конструкциях легко минимизировать.

Виды дровяных печей для дома: какую конструкцию лучше выбрать для самостоятельного изготовления

В зависимости от устройства, общей компоновки различают несколько типов описываемых генераторов тепла.

  1. Буржуйка переносная, состоит из камеры сгорания, поддувала и трубы.
  2. Капитальная чугунная печка, компоновка такая же, но основание вделано в пол, а труба выходит на крышу.
  3. Тепловой генератор длительного горения. Здесь несколько изменён принцип сжигания дров, но об этом позже.
  4. Русская печь, выложенная из шамотного кирпича с применением цементного раствора. Её конструкция очень сложная. Без специальных знаний и умений самостоятельно изготовить невозможно.

Мастерство изготовления русской печи передаётся по наследству

В печи длительного горения применяется следующий принцип. Дрова поджигают не снизу, а сверху. За счёт этого топливо прогорает очень медленно. Причём воздух подаётся также сверху и одновременно на дрова давит поршень. Ниже показана наглядная схема.

Воздуховод связан с поршнем

Такие печи ещё называют пиролизными. Дело в том, что сверху, над камерой сгорания, у них образуется пиролизный газ — это такой красноватый дым с продуктами догорания дров. Понятно, что самостоятельно изготовить подобную печь крайне сложно, да и нет необходимости. Она годится лишь для огромных помещений, где затраты на оборудование отопления априори большие.

Естественно, проще всего изготовить обычную металлическую печку, встроенную нижней частью в пол дома. Именно такую конструкцию обсудим далее.

Расчёт основных параметров с чертежом и схемой

Для проектирования классической экономичной печи на дровах необходимо знать площадь отапливаемого помещения. Эта величина нужна для определения объёма камеры сгорания, а также габаритов печки.

Предположим для примера, что нам необходимо отапливать помещение 40 м2. Посчитаем требуемый объём дровяной топки.

Известно, что в среднем при сгорании 1 кг дров выделяется мощность 4 квт. Существует также распространённое соотношение для усреднённого подсчёта мощности печи в зависимости от площади помещения высотой 2,5 м. Обычно для отопления 10 м2 достаточно 1 квт мощности. А для отопления 40 м2 соответственно достаточно 4 квт.

Значит, из вышесказанного следует, что наша топка должна вмещать хотя бы 1 кг дров. Известно, что 500 кг высушенных поленьев занимает приблизительно 1 м3. Получается, искомый объём можно найти, если поделить кубометр на 500 кг.

Находим V = 1 / 500 = 0.002 м3.

Однако это число вовсе не означает, что у топки должен быть именно такой объём. Просто необходимо заложить габариты, при которых полость получится не меньше или больше. Тогда при всего лишь одной закладке дров мы сможем обеспечить полное прогревание всей заданной площади.

Итак, наша камера сгорания должна иметь объём не меньше, чем 0,002 м3. При принятии размеров печки будем учитывать данную величину.

Пусть ширина нашего теплового генератора будет 40 см. Высоту примем равной 50 см. А размер от дверцы топки до задней стенки тоже 50 см. Высоту камеры сгорания возьмём 40 см (остальное займёт поддувало). Тогда объём топки V = 0,4 м х 0,4 м х 0,5 м = 0,08 м3. Эта величина больше, чем необходимые нам 0,002 кубометра. Значит, печка обеспечит требуемую мощность для отопления 40 м2.

Сделаем чертёж.

Можно набросать эскиз от руки (на рисунке размеры не из примера)

Теперь нужно раздобыть требуемые материалы.

Необходимые материалы и инструменты

Дровяную печь разные умельцы делают из чего угодно. Существуют экземпляры из бочки, из бидона, даже из трубы.

Это полевой вариант

Сделаем тепловой генератор из металлических листовых заготовок. Но при этом будем помнить, что самый подходящий материал, который хорошо выдержит постоянный огонь — это чугун. Толщина стенки пусть будет 5 мм.

Подготовим чугунные листы с S = 5 мм следующих параметров. Боковины для нашего примера пойдут со следующими габаритами: 0,5 м х 0,5 м (количество — 2 шт). Дно получится с размерами 0,4 м х 0,5 м. То же касается и верхнего листа. Задняя стенка имеет габариты: 0,4 м х 0,5 м. Переднюю стенку с дверцами лучше приобрести отдельно, ввиду сложности изготовления. На «блошиных» рынках нередко продают разные части от печей. Также необходима труба диаметром 200 мм. Колосник сделаем из листа 0,4 м х 0,5 м. Составим список.

  • Лист 0,5 х 0,5 — 2 шт.
  • Лист 0,4 х 0,5 — 3 шт.
  • Лист 0,4 х 0,5 — 1 шт.
  • Передняя стенка с дверцами.
  • Труба диаметром 200 мм.
  • Кирпичи (если делаем вариант без сварки).
  • Цемент и песок (то же самое).

Из инструментов понадобятся мастерок, болгарка и строительный уровень.

Как сделать экономичную печь на дровах своими руками

Печь можно сварить из металла, но существует вариант конструкции, где можно обойтись без сварки. Рассмотрим оба способа.

Металлическая — конструкция без использования сварки

Соберём агрегат без применения электродов. А для устойчивости обложим стенки печки кирпичом. К тому же такое решение поможет дольше сохранять тепло после окончания топки. Ведь кирпичи хорошо держат температуру.

  1. Устанавливаем лист для днища на ровную бетонную поверхность пола (если она деревянная, тогда нужно предварительно обмазать её бетоном и зашпаклевать. Проверяем строительным уровнем прямолинейность.
  2. Дальше монтируем боковины. Просто прижимаем их к дну, соблюдая вертикальность установки с помощью уровня. Сразу же выкладываем кирпичи с раствором, поддерживая таким образом стены печи.
  3. Устанавливаем заднюю часть и тоже обкладываем её кирпичами.

    Задняя часть

  4. Монтируем переднюю, фасадную поверхность печи.
  5. Подрезаем болгаркой колосник в размер внутреннего профиля печи. Делаем прорези, чтобы получилась решётка.

    Получится примерно так

    Устанавливаем колосник внутрь. Он должен «застрять» в печи из-за своих габаритов.

  6. На верхней поверхности изделия предварительно прорезаем квадратное отверстие для выхода дыма.

    Так правильно нужно держать инструмент

  7. Ставим верхний лист и докладываем кирпичи.
  8. Устанавливаем трубу для выхода дыма. Место стыковки дымохода с печью обмазываем огнеупорным герметиком.

Получается примерно такой вариант.

Снизу можно оставить полости для лучшего прохождения тепла

Перед печкой лучше уложить металлический лист (как на данном фото), чтобы в случае падения горящих углей при открытых дверцах не повредить пол или, того хуже, не устроить пожар!

У описанной печи на верхней её части обычно ещё присутствует конфорка с крышкой для готовки еды. Во время сжигания дров круглую крышку снимают и на её место ставят, например, кастрюлю с водой. Жидкость закипает на практически открытом огне. Но самостоятельно проделать круглое отверстие для конфорки в чугуне очень трудно. Лучше приобрести верхнюю часть печки на «блошином» рынке, так же, как и фасад конструкции.

При первой закладке дров проверяем герметичность соединений — не пропускает ли где наша печка дым? Если обнаружена «утечка», достаточно замазать подозрительное место огнеупорным герметиком.

Железная печь на дровах своими руками для дома и дачи — вариант со сваркой

Если у хозяина жилища имеется сварочный аппарат, а также он умеет работать с электродами, можно сделать сварную конструкцию и не обкладывать её кирпичами. Инструкция на изготовление данной печи напоминает предыдущую, только из инструментов добавляется сварочный аппарат. Вкратце руководство по монтажу выглядит так.

  1. Устанавливаем днище на выбранное место. Затем прихватываем боковые стенки. Для проверки перпендикулярности пользуемся каким-нибудь куском листа с правильным углом 90 градусов.
  2. Прихватываем заднюю часть печи. Провариваем все три грани конструкции.

    Компактный сварочный аппарат удобен

  3. Устанавливаем фасад генератора тепла в сборе с дверцами. Провариваем швы снаружи. Здесь возможно и самостоятельное изготовление передней части печи. Для этого достаточно приварить сплошной лист, затем вырезать в нём болгаркой квадратные отверстия для топки и для зольника, наконец, взять дверцы с шарнирами и прихватить сваркой к печи.

    Здесь дверцы уже приварены, верх тоже

  4. Подготавливаем и устанавливаем решётку для осыпания золы — колосник. Как это делается, описано в предыдущей инструкции. Приваривать данную деталь не нужно.
  5. Устанавливаем верхнюю часть, провариваем по периметру. Далее, с помощью сварочного аппарата прорезаем круглое отверстие для дымоудаления.
  6. Монтируем трубу дымохода. Её тоже привариваем к верхушке печки.

Получается примерно такая конструкция.

Дверцы должны открываться на 180 градусов

После остывания швов генератором тепла можно воспользоваться по назначению.

Чистка и ремонт

При интенсивной эксплуатации примерно раз в месяц необходимо подвергать дровяной генератор тепла профилактической чистке. Это связано с тем, что печка постепенно засоряется продуктами сгорания дров — зольной крошкой. Последняя мешает нормальному функционированию агрегата.

Если появились какие-то места, где дым прорывается из печи не в дымоход, а прямо в комнату, необходимо посредством внешнего осмотра определить эти прорехи.

Когда они выявляются в сварных швах, можно снова воспользоваться электродами. Но есть и другой кардинальный способ для любых дефектных мест. Достаточно замазать их огнеупорным герметиком или цементом, смешанным с жидким стеклом.

Однако обычно качественно сделанная печь служит долго и не доставляет неприятностей.

Видео: изготовление из бочки и кирпича своими руками

Приведённые инструкции являются лишь одним из многих способов изготовления дровяного агрегата для отопления. Но они показывают, с какими трудностями можно столкнуться в процессе создания собственной конструкции. Вместе с тем мастеровитый человек с фантазией может придумать свой индивидуальный проект на основе описанного. Главное, подойти к делу с душой.

  • Ярослав

Печь олицетворяет собой домашний очаг, согревающий всех близких. Поэтому для дома выбирают такое устройство с топкой, которое бы хорошо прогревало помещение и не подвело в процессе эксплуатации. Особой прочностью и надёжностью характеризуется печь на дровах. При желании её можно соорудить самостоятельно.

Достоинства и недостатки печи на дровах

Если в качестве топлива берут дрова, то печь, стоящая в доме, гараже или на даче, должна отвечать ряду требований. И топка, и дымовая труба устройства сооружаются так, чтобы во время эксплуатации они не разрушились.

Кладка кирпичных дровяных печей осуществляется по специальной схеме, обеспечивающей прочность конструкции и максимальную теплоотдачу поверхности

Благодаря особой технологии изготовления у дровяной печи имеется много преимуществ:

  1. Эффективность. Печь, в топку которой закладывают дрова, легко нагревает воздух в помещение с площадью не менее 4 м².
  2. Приятный аромат, исходящий от объятой пламенем древесины.
  3. Возможность использования не только дров, но и угля.
  4. Долгий срок службы при проведении своевременного ремонта.
  5. Небольшие затраты на покупку топлива.

Однако стоит обратить внимание и на некоторые недостатки дровяной печи:

  1. Необходимость каждые 15 минут контролировать процесс горения топлива, вовремя подкладывая новые партии.
  2. Требование убирать из печи золу, скопление которой ухудшает тягу.

Виды дровяных печей

Печи, в которых сжигают дрова, классифицируют на следующие типы:

  1. Чугунная дровяная печь — устройство нагрева помещения, используемое как дополнительный источник тепла. Дым и газы удаляются из него по гофрированному дымоходу или рукаву. Печь из чугуна нагревает воздух в доме очень быстро и монтируется в любой зоне дома. Оснащённая воздуходувом, она позволяет комнатной температуре оставаться комфортной долгие часы.

    Печь из чугуна очень быстро нагревается, но держать тепло так же долго, как кирпич, она не может

  2. Металлическая дровяная печь — сооружение, способное нагревать воздух в помещении за поразительно короткий срок, поскольку создано оно из стали, удерживающей тепло. Но эффект от работы металлической печи исчезает быстро, ведь её стенки делают из тонкого материала. Поэтому, чтобы избежать моментального понижения температуры в доме, печь следует сооружать из листов нержавеющей стали, создавая толстые швы, которые обезопасят конструкцию от появления трещин.

    Металлическая печь быстро нагревается, но так же быстро остывает

  3. Кирпичная дровяная печь — наиболее надёжное устройство для обогрева помещения, требующее больших затрат на сооружение. Печь из кирпичей оснащена дымоходом змеевидной формы, благодаря чему из дома долго не уходит полученное тепло. Правда, этому устройству на создание комфортной температуры необходимо много времени, что отличает его от металлической печи. Зато помещение, нагретое кирпичным сооружением, долго не остывает, а сама печь может использоваться для приготовления еды.

    Кирпичная печь возводится сложнее всего, но зато держит тепло лучше всех

В деревянном доме разумнее ставить компактную печь из кирпича отопительно-варочного типа. А теплоёмкость устройства должна быть средней.

Конструкция и принцип действия кирпичной дровяной печи

Каждая печь, в которую закладывают дрова, имеет следующие конструктивные элементы:

  • камера, куда закладывают дрова;
  • колосник из чугуна, на котором они располагаются;

    Дно топки, сделанное из толстой чугунной пластины с продольными отверстиями, называется колосником

  • зольник, куда через отверстия в колоснике попадает несгораемый остаток топлива;
  • дымоход для удаления газов, исходящих от дров при горении.

Сжигание дров в топке приводит к образованию газов, нагретых до высокой температуры. Эти вещества проходят по трубе, делая стенки печи горячими. В результате этого тепло передаётся воздуху в помещении. Насколько быстро в доме вырастет температура воздушной среды, зависит от толщины материала стен печи. Обычно на обогрев комнат частного дома затрачивают около 5 часов.

Чтобы поддерживать огонь в топке, необходимо регулировать силу тяги. Для этого открывают меньше или больше дверку поддувала и дымовую задвижку, находящуюся в дымоходе. При этом важно не допустить избытка или недостатка кислорода в камере для закладки дров. Лишнее количество воздуха понижает температуру в топке, а недостаточное становится причиной образования продуктов неполного сгорания. Из-за этого теплоотдача печи значительно ухудшается, а в дымоходе происходит ускоренное образование сажи.

Видео: всё о кирпичной печи

Изготовление кирпичной дровяной печи своими руками

Перед началом работ необходимо рассчитать размеры печи, исходя из количества тепла, которое она должна выделять в окружающее пространство. Далее нужно закупить материалы и выполнять кладку согласно выбранной порядовой схеме.

Расчёт параметров дровяной печи

Чтобы определить, печь каких габаритов необходимо построить, следует учесть площадь помещения. Квадратуру здания получают, умножив наружный периметр на 21 (объём тепла, требуемый для обогрева 1 м³ площади до 18 градусов).

Выяснить, какой должна быть дровяная печь, можно по таблице, отражающей размеры поверхности оборудования в зависимости от его места и параметров помещения. Представленные данные следует использовать, если высота дома составляет 3 метра, а температура за окном — не ниже 25 градусов мороза.

Таблица: рекомендуемая поверхность печи в зависимости от её расположения

Площадь помещения, м² Площадь поверхности для разных типов помещений, м2
неугловое с одним углом с двумя углами прихожая
8 1, 25 1, 95 2, 10 3¸40
10 1, 50 2, 40 2, 60 4, 50
15 2, 30 3, 40 3, 90 6
20 3, 20 4, 60 5, 20
30 4, 60 6, 90 7, 80

Допустим, печь собираются строить между кухней и прихожей. При расчёте площади оборудования надо действовать следующим образом:

  1. Сложить объём кухни с объёмом прихожей (пусть, например, это будет 54,39 м³ + 18,87 м³ = 73,26 м³).
  2. Узнать значение отдачи тепловой энергии — 73,26 х 21 = 1 538 ккал/ч.
  3. Определить площадь нагрева печи, учитывая, что квадратный метр печи отдаёт 300 ккал/ч — 1 538 ккал/ч : 300 = 5,1 м².
  4. Разделить площадь нагрева печи на её активную высоту (нагреваемую высоту) и получить периметр активной поверхности — 5,1 : 2,2 = 2,3 м.
  5. Определить сумму двух сторон печи — 2,3 : 2 = 1,15 м.
  6. Задаться какой-нибудь шириной и найти длину (например, если ширина печи составляет 510 мм, длина будет равна 640 мм).

Перечень материалов и инструментов

Приступая к сооружению кирпичной печи на дровах, надо заготовить следующее строительное сырьё:

  • шамотные кирпичи марки Ш8 (для топки), поскольку они легко переносят высокую температуру, сохраняют тепло и долго не разрушаются;

    Шамотный кирпич переносит температуры свыше 1 000 градусов, поэтому он используется для выкладывания топочной части печи

  • красные огнеупорные кирпичи, которые невосприимчивы к сильному жару, но отличаются хрупкостью и поэтому требуют предельной осторожности при кладке;

    Красный огнеупорный кирпич обладает высокой теплоотдачей, поэтому из него сооружают основные части печи, отдающие тепло помещению и отводящие продукты сгорания

  • мастику, используемую как клеящий состав для кладки из кирпичей;
  • топочную дверцу;
  • створку для поддувала;
  • варочную плиту из чугуна;
  • чугунные решётки, монтируемые между камерой сгорания дров и поддувалом;

    Чугунная решётка колосника устанавливается между топкой и поддувалом

  • задвижку для дымовой трубы.

Строительство кирпичной печи выполняют с помощью следующих инструментов:

  • электрической пилы с металлическим диском;
  • точила, устраняющего неровности кирпичей;
  • молотка;
  • шпателей с пластинами различной ширины и длины;
  • уровня и отвеса для контроля строительства;
  • дрели, функционирующей от электросети.

Поиск места для монтажа печи

Кирпичное сооружение для обогрева дома полагается устанавливать так, чтобы из-за него в доме не случился пожар. Для печного оборудования надо найти такое место, которое бы позволило по максимуму использовать его мощность.

Установкой кирпичной печи следует заниматься в одной из следующих зон:

  • центр комнаты, где оборудование нагрева воздуха будет разделять помещение на сектора;
  • нишу в стене, находящуюся между двумя или тремя комнатами;
  • место у стены (дальше примерно на 30 см), если требуется поднимать температуру воздуха только в одной комнате.

Определившись с участком для печи, выполняют разметку. Чертить линии, определяющие контуры изготавливаемого печного оборудования, начинают с потолка. При этом пользуются отвесом, поскольку очень важно сделать так, чтобы дымоход проходил через перекрытия чердака на расстоянии 15 см от стропильных ног.

Ища подходящую площадку для печи, надо иметь в виду, что для строительства фундамента места надо много. Поэтому зону, где в дальнейшем будет стоять печь, требуется увеличить на 10 или 15 см с каждой стороны.

При поиске места для установки печи необходимо найти разумный компромисс между расстояниями от стен и стропильных лаг и наличием свободного пространства под мощный фундамент

До выкладки кирпичей на пол кладут подставку, которая защитит площадку под печью от давления тяжёлой конструкции и перегрева. Приспособление должно быть многослойным, то есть состоять из фанеры, покрытой составом, оберегающим материал от гниения, плотного базальтового картона, ацеита толщиной 8 мм и оцинковки.

На стену, которая будет находиться рядом с печью, тоже прибивают лист, защищающий от сильного нагрева. Этот тепловой экран принято создавать из кусков базальтового картона и ацеита, покрытых расплавленным цинком.

Варианты и схемы изготовления печи на дровах

По какой схеме следует сооружать из кирпичей печь, зависит от типа оборудования. Например, печь-шведка выкладывается следующим образом:

  1. 1 ряд — на низ будущей печи кладут отрезок рубероида, который посыпают песком, формируя слой в 1 см. При этом держат на контроле горизонтальность основания, иначе печь получится кривой. Создав платформу, выкладывают первый ряд кирпичей, тем самым получая углы конструкции.

    Первый ряд кладки задаёт углы будущей конструкции

  2. 2 ряд — при помощи проволоки и цементного состава монтируют дверцу поддувала.
  3. 3 ряд — выставляя линию кирпичей, следят за тем, чтобы блоки очередного ряда перекрывали стыки кирпичей, выложенных ранее. Справа кладут металлическую полосу шириной 4 см, длиной 40 см и толщиной 4 мм.
  4. 4 ряд — монтируют несколько металлических уголков с обращёнными вниз и заведёнными в соединения кирпичей вертикальными элементами. Затем на место кладут чугунную решётку.

    Колосник укладывается на металлические уголки, замурованные в кладку

  5. 5 ряд — углы кирпичных блоков выравнивают, устраняя шероховатости. Речь идёт о тех кирпичах, которые примыкают к колоснику. Стёсывать полагается 7–8 см.
  6. 6 ряд — ставят дверки из чугуна для топочной камеры. Элемент фиксируют на своём месте, используя стальную проволоку и цементный раствор. Чтобы конструкция из кирпичей не стала хрупкой из-за сильного нагрева чугуна, зону вокруг дверки обматывают шнуром из асбеста.

    Дверца топки крепится при помощи стальной проволоки

  7. 7, 8 и 9 ряды формируют, обкладывая дверку камеры сжигания топлива. При этом швы по горизонтали делают тонкими (не более 5 мм). Это позволит выложить девятый ряд на уровне верхней грани рамы от топочной дверцы.
  8. 10 ряд — новой линией кирпичей перекрывают стыки ранее выстроенных блоков.
  9. 11 ряд — на выложенную линию кирпичей кладут две стальные пластины шириной 4,5 см, длиной более 4 см и толщиной около 4 мм.
  10. 12 ряд — на левую сторону конструкции помещают полосы из стали, а на неё кладут целые кирпичи. После этого работают в правой части конструкции, ставят два кирпича, уменьшенных на ¼. Выкладывая целые кирпичи, не получится сделать проём, соответствующий по размеру варочной поверхности с одной конфоркой. По кромке созданного окошка прокладывают асбестовый шнур, пропитанный водой и цементным раствором. Варочную панель фиксируют, пользуясь стальной проволокой и уровнем, позволяющим оценивать горизонтальность конструкции.

    На двенадцатый ряд кладки монтируют варочную панель или обогревательный щит без конфорок

  11. 13 ряд — линию кирпичей выкладывают за варочной панелью, оставляя пространство в 1 см для прохождения тепла. Позже этот зазор засыпают песком.
  12. 14–17 ряды создаются, как требует схема порядовки. Высоту стенки слева от варочной поверхности корректируют, ориентируясь на размер всей кладки. Чтобы смонтировать перекрытия над варочной поверхностью, 17-ую линию кирпичей дополняют тремя уголками длиной 60 см и тремя полосами из плотной стали длиной 30 см.
  13. 18 ряд — выполняют монтаж перекрытия варочной камеры, заботясь о полном заполнении швов раствором.

    Первый ряд перекрытия над варочной панелью укладывается на металлические уголки и пластины

  14. 19 ряд — на правой стороне кирпичной кладки оставляют пустоту размером в полкирпича. Это пространство позже послужит отверстием для чистки печи.
  15. 20 ряд — выкладывая очередную линию, в оставленный ранее проём закладывают кирпич, который можно будет легко вытащить. На выложенные кирпичи монтируют стальную полоску, длина и ширина которой составляет 1,4 см. Пластина обеспечит зигзагообразное движение газов по дымовой трубе, а значит, поспособствует равномерному нагреву всех зон печи.
  16. 21-ый ряд — создают перегородки, которые будут отделять друг от друга опускные и подъёмные каналы выведения продуктов сгорания.
  17. 22 ряд — во время выкладки очередной линии кирпичей устанавливают ещё одну пластину из стали.
  18. 23 ряд — действуют согласно схеме порядовки.
  19. 24 ряд — выложив новую линию из кирпичей, кладут последнюю стальную полосу, задача которой — заставлять дым двигаться по трубе зигзагообразно.
  20. 25 ряд — на выложенные кирпичи стальными полосами прикрепляют отрезок листовой стали с ровным отверстием в месте прохождения дымохода.
  21. 26 ряд — продолжают создавать кирпичную кладку, ориентируясь на схему порядовки, и устанавливают задвижку для дымовой трубы.

    Задвижка-шибер позволяет регулировать тягу дымохода и перекрывать дымовой канал после полного угасания углей

  22. 27 ряд — выкладывают сплошную линию кирпичей с зазором для проведения трубы.
  23. 28 ряд — стены печи дополняют последней линией кирпичей, после чего проверяют, насколько хорошо запечатаны все швы.
  24. 29 ряд — выкладывают конструкцию трубы, идущей через крышу.

Каждый ряд кирпичной печи имеет чёткую схему кладки

Если хочется построить небольшую печь, которая будет расходовать мало дров, несмотря на высокую теплоотдачу, то следует отдать предпочтение следующему варианту сборки кирпичной конструкции:

  1. 1-й ряд или основание для печи. Здесь же устанавливается поддувальная дверца с зазором и асбестоцементным шнуром.

    Кирпичи кладут вплотную друг к другу

  2. 2–3 ряды. Выкладываются стенки зольной камеры и одной прочистки, которая закрывается половинкой кирпича насухо.
  3. 4-й ряд. Он частично перекрывает зольную камеру и начинает формировать дымовые каналы.
  4. 5-й ряд. Предполагает установку колосниковой решётки. Отверстия располагаются вдоль топливной камеры. Продолжается кладка стенок каналов.
  5. 6–8 ряд. Формируют топочную. Здесь же одновременно устанавливается дверца топки с зазором (3–5 мм), в который укладывается асбестовый шнур.
  6. 9 ряд. Формирует стенки топочной и каналов согласно порядовкам.

    Рядом с топочной проходят каналы отвода тёплого воздуха

  7. 10 ряд. Продолжает устройство стенок топочной и каналов согласно порядовкам.
  8. 11-й ряд. Устанавливается одноконфорочная плита, закладывается каркас ниши и продолжается кладка стенки печи и каналов.
  9. 12–18 ряд. Выкладывается ниша варочной и каналы. На тринадцатом ряду устанавливается задвижка для растопки.
  10. 19-й ряд. На металлический каркас варочной ниши и на кирпичи устанавливается вторая половина плиты с задвижкой и выкладывается девятнадцатый ряд.

    В первом ряду после перекрытия варочной панели необходимо сделать треугольные вырезы в кирпичах

  11. 20-й ряд. Предполагает установку духового шкафа и дальнейшую кладку каналов согласно порядовкам.
  12. 21–22 ряд. Продолжают кладку вокруг духового шкафа и кладку каналов.
  13. 23-й ряд. Устанавливаются опоры для перекрытия камеры духового шкафа.
  14. 24–26 ряд. Делается кладка каналов согласно порядовкам.

    В двадцать шестом ряду устанавливается задвижка-шибер

  15. 27–28 ряд. Перекрываются каналы, оставляя один канал трубы 140х140 мм согласно порядовкам.
  16. Далее ведётся кладка трубы дымохода.

Видео: кладка печи для дома своими руками

Эксплуатация дровяной печи

Чтобы печь была безопасной, нужно позаботиться о следующем:

  • прибить на пол со стороны топочной камеры лист стали длиной 30 см и толщиной 2 мм, который бы выходил за пределы кирпичной конструкции на 15 см;
  • использовать дымоход (если он не кирпичный) из кислотоупорного материала, способный хорошо рассеивать дым.

Топка печи не создаст проблем, если при её эксплуатации руководствоваться правилом — закладывать в камеру только те дрова, которые хранятся в крытой поленнице, защищающей топливо от сырости.

Эксплуатация дровяной печи — это настоящее ремесло. Чтобы оно приносило удовольствие и пользу, следует прислушаться к некоторым советам:

  • дрова в топку закладывают поплотнее, с зазорами, которые были оставлены в поленнице;
  • сверху разумнее класть толстые дрова, а снизу — тонкие;
  • под сводом топки полагается оставлять зазор в 1/5 её высоты;
  • после закладки первой партии дров дверцу топки нельзя открывать в течение часа.

Видео: как правильно топить печь

По окончании работ станет ясно, что строительство дровяной печи отягощает не так, как кажется поначалу. Хоть усилий и часов на выполнение этой задачи уходит немало, результат не заставит пожалеть о сделанном.

Устройство буржуйки с водяным контуром

Буржуйкой называют самую распространенную дровяную печь, которая часто применяется с целью отопления гаража. Благодаря простой конструкции такое изделие невероятно популярно на отечественном рынке много лет подряд. Изготавливается оно из любого подручного материала.

Например, для этой задачи подойдет старая железная бочка, пропановый баллон или обычный железный короб.

Функционирует изделие следующим образом. Дрова помещаются внутрь стопки агрегата, поджигаются. В процессе сгорания древесины нагревается железный корпус печи, тепло от которого отдается в окружающее пространство. Популярной разновидностью обычной буржуйки является печь с водяным контуром.

Печь с водяным контуром.

Она отличается от стандартной модели наличием водяного контура, состоящим из системы труб, запорной арматуры, бака расширительного, теплообменника, насоса, нескольких радиаторов.

Чтобы обеспечить помещению гаража постоянный температурный режим зимой, воду в теплообменнике нагревает путем разжигания печи. Подогретая жидкость по трубопроводам подходит к радиаторам, тепло от которых уходит в окружающее пространство.

Куда при этом девается остывшая водичка? Она посредством включения насоса перекачивается из радиатора в теплообменник, где впоследствии нагревается.

То есть, суть работы такого отопительного прибора заключается в подогреве жидкости до температуры испарения. Конденсат омывает котел со всех его сторон, прогревает стенки отопительной камеры. В итоге, такое отопление эффективно работает за счет водяной рубашки и наличия нескольких радиаторов.

Достоинства и недостатки

Гаражная печь с водяным контуром обладает рядом достоинств, которые опишем далее:

  1. Высокий уровень эффективности.
    Изделие отлично справляется с задачей отопления гаражного помещения на одну или две машины.
  2. Доступная стоимость.
    Себестоимость изготовления буржуйки с водяным контуром гораздо ниже, чем себестоимость аналогичных агрегатов. А если использовать подручные материалы, собрать изделие своими руками, та можно снизить расходы к минимуму.
  3. Скорый нагрев, длительное удержание тепла.
  4. Для буржуйки можно использовать разнообразные виды топлива, которые отличаются доступной стоимостью: уголь, дрова, пеллеты, торф и т.п.
  5. Мобильность.
    С такой системой отопления атводома нет необходимости в наличии розеток, качественной проводки внутри гаража.

Схема работы печи с водяным контуром.

Но у такого оборудования есть и свои недостатки. К ним относят следующие качества:

  1. Даже при условии наличия водяного контура такие изделия уступают передовым отопительным системам по уровню КПД, потому как часть тепловой энергии все равно теряется вместе с дымом через дымоход.
  2. Гаражное строение большого размера с подобной отопительной системой может прогреваться не достаточно равномерно.
  3. Печка способна отопить исключительно помещения, примыкающие к котельной непосредственно. По этой причине в удаленных от нее помещениях придется организовать еще одну печь.

Как изготовить буржуйку с водяным контуром своими руками

Для отопления гаражной постройки без существенных материальных затрат можно применить буржуйку с водяным контуром. Весь процесс монтажа системы вполне реально выполнить самостоятельно без помощи опытных мастеров, что позволит сэкономить, убережет семейных бюджет от неоправданных трат.

Своими руками изготовление печи требует от человека некоторых навыков работы с изделиями из металла, сварочным аппаратом. Поэтому опишем все этапы работы подробно далее.

Какие характеристики следует иметь печи в гараже

Только качественные печки способны обеспечить гаражное строение достаточным количеством тепла зимой. Поэтому важно придать изделию, изготовленному самостоятельно, определенные параметры. Тогда оно будет соответствовать требованиям к такому оборудованию, установленному внутри автодома.Чертеж подключения и работы печи.

А именно:

  1. Компактные размеры.
    Гараж зачастую имеет довольно ограниченную по размеру площадь, поэтому поместить здесь крупногабаритную печь не выйдет.
  2. Экономичность изготовление и эксплуатации.
    Изготовить и обустроить печь внутри гаража должно быть максимально доступно по стоимости, а сама она должна экономно расходовать топливный материал.
  3. Вариативность вида топлива.
    Если предусмотреть возможность топки несколькими отличными между собой видами топлива, то получиться оптимизировать расходы на их закупку. К примеру, осенью можно топить пеллетами, а зимой – дровами.
  4. Максимальная комфортабельность для пользователя.
    Достигнуть этого качества гораздо легче, если изготавливаешь агрегат своими руками.

Актуальные при работе материалы и инструменты во многом зависят от выбранной формы печки и конструкции из труб. Для обогрева буржуйка в гараж может быть круглой, квадратной, прямоугольной. Круглые модели требуют закупки трубы или металлического бочонка с диаметром от 30см и толщиной стеночек – 5 мм.

Также часто буржуйку изготавливают из б/у газового баллона. Если же хочется создать квадратную или прямоугольную модель, потребуется листовой металл. Чтобы изготовить дымоотвод подберите трубу с диаметром от 10 см, толщиной – 1 мм. ой печи-буржуйки можно использовать старый газовый баллон.

В процессе работы нужны такие инструменты:

  • сварка с минимальной силой тока 200 А;
  • набор молотков;
  • щетка с металлическими прутиками высокой жесткости;
  • болгарка, диаметр круга к которой составляет 12,5 см;
  • плоскогубцы.

Изготовление буржуйки

Итак, у вас в большом количестве заготовлены на зиму дрова, дровяная печь, поэтому в приоритете. Расскажем о том, как ее смастерить самостоятельно. Прежде чем, начинать выполнять разметку, сварочные работ и монтаж агрегата внутри автодома, потребуется переодеться в рабочую форму. Это позволит избежать риска ожогов или ссадины в процессе работы.

Далее выполните следующую последовательность действий:

Определитесь с актуальной толщиной стен буржуйки, что повлияет на актуальную толщину листового материала, актуального для работы. Выполните раскрой материала, согласно составленному чертежу, отложите в сторону днище, стенки изделия, пронумеровав детали с внутренней стороны.

На заметку! Главной составляющей буржуйки с водяным контуром считают теплообменник, располагающийся в топочном отсеке и подсоединяющийся к отопительной сети. Чтобы изготовить теплообменник своими руками, стоит применить полые трубы из стали, листовую сталь толщиной 5 мм.Пример работы печи с водяным контуром.

Установите днище на минимальной высоте от пола – 30 см, что позволит снизить риск нагревания пола. Затем скрепите днище печи со стеночками, но не с передней, при помощи сварочного аппарата. Также с обратной стороны основания изделия крепятся ножки из металла.

Важно! Все элементы конструкции должны соединяться строго под прямым углом, фиксируются сварным аппаратом тавровым швом. Между топкой и поддувалом следует организовать три-четыре отверстия для изъятия золы с шагом в 5 см. Ниже потребуется прорезать проем для поддувального отсека.

Далее присоедините к конструкции переднюю стенку с заранее обустроенными проемами под дверки. Сбоку отверстий зафиксируйте навесы для крепления дверок топочного отсека, поддувала. Оснастите дверки засовами.

Проверьте сварные швы на предмет дефектов. Далее, приварите верхнюю сторону печки и дымоотводную трубу.

Монтаж водяного контура

Водяное отопление в гараже с помощью буржуйки можно реализовать самому.

Для этого потребуется:

  • установить радиаторы;
  • подсоединить металлопластиковые трубы к печи и радиаторам;
  • установить арматуру для регулировки на участках выхода и входа;
  • выполнить монтаж расширительного бака, чтобы уберечь трубы от разрыва при работе системы.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
