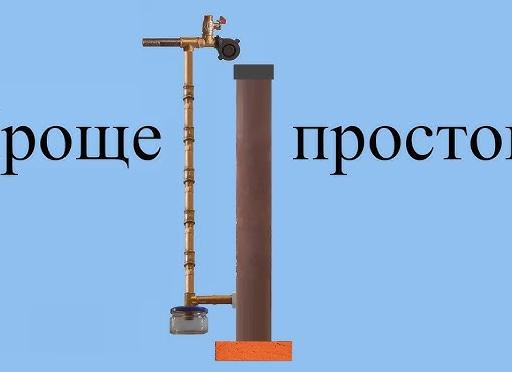

Дымогенератор своими руками

Что такое дымогенератор для копчения: функции и особенности

Холодное копчение занимает довольно продолжительный промежуток времени. Продукты, полученные таким способом, имеют более тонкий, изысканный аромат и вкус. Во время процедуры приготовления происходит уничтожение болезнетворных бактерий. Срок годности продуктов, приготовленных в агрегатах холодного типа, может достигать года, что является серьезным преимуществом конструкции.

Лучшим материалом для производства дымогенератора холодного копчения считается сталь

Особенности данного процесса требуют использования специального оборудования. Важнейшую роль в этом случае играет генератор дыма для копчения. К этому прибору выдвигаются определенные требования. Он должен способствовать образованию достаточного количества дыма, а также регулировать его интенсивность. Устройство, обладающее автономностью, значительно упрощает процесс приготовления копченостей.

Для того чтобы собрать данное устройство, нужно составить предварительный чертеж. Схема включает в себя рисунок будущего прибора, необходимые размеры и обозначения.

Полезная информация! Важно отметить, что температура при холодном копчении не поднимается выше 50 °C. В свою очередь, минимальный показатель составляет всего 30 °C. Продолжительность такой операции варьирует в зависимости от качества самого продукта и может достигать нескольких суток.

Специфический дым образуется из-за медленного горения древесного сырья, а также других отходов: из ольхи, груши, бука и яблони

Дымогенератор для копчения своими руками: конструктивные элементы

Самостоятельное изготовление такого устройства не займет много времени. Конструкция дымогенератора включает в себя несколько основных элементов, которые необходимо подготовить перед началом сборки. Рассмотрим их более подробно.

В первую очередь потребуется трубка (металлическая). Ее форма может быть круглой или же квадратной. Первый вариант является более предпочтительным. Это связано с тем, что круглое сечение увеличивает пропускную способность дыма и не препятствует его транспортировке. Трубка дымогенератора для коптильни должна иметь диаметр от 100 до 140 мм. Она является главным элементом конструкции, где происходит образование дыма и его движение.

Далее потребуется подготовить трубки для сборки эжектора. В этом случае подбираются изделия меньшего диаметра. Еще один важный элемент конструкции – пружина. Ее размещают внутри камеры. Данная деталь способствует поднятию дыма из нижних слоев щепы вверх.

Обязательным элементом дымогенератора для холодного копчения является компрессор. Это устройство необходимо для подачи воздуха в эжектор. Наличие термометра не считается обязательным условием. Однако специалисты все же рекомендуют оснастить самодельное устройство градусником. Это позволит следить за изменением температуры внутри камеры, продуцирующей дым, и избежать ее перегрева.

В основе конструкции дымогенератора – корпусный элемент, который может быть округлой или цилиндрической формы

Все вышеперечисленные детали можно приобрести в хозяйственных и строительных магазинах. Для сборки дымогенератора необходимо также приобрести такие инструменты, как болгарка, сварочный прибор.

Дымогенератор для холодного копчения: размеры

Габариты устройства, используемого для производства дыма, могут быть разными. Покупные модели, как правило, реализуются вместе с техническими документами, в которых указываются их характеристики. Из них же можно узнать о том, для какого коптильного шкафа будет оптимальным данный прибор.

Обратите внимание! При сборке дымогенератора для коптильни своими руками рекомендуется заранее рассчитать его мощность. Этот показатель определяется в зависимости от объема коптильного резервуара. Не получится закоптить продукты в габаритной камере, если мощность этого прибора будет слишком маленькой.

Устройства, собранные в домашних условиях, с трудом поддаются классификации. Чтобы габариты емкости и мощность дымогенератора совпали, нередко требуется проводить тестовые запуски. Наиболее распространенный на сегодняшний день размер коптильного резервуара составляет 0,3 м³. Такая конструкция позволяет приготовить достаточное количество блюд, изготавливаемых в домашних условиях, путем холодного копчения. Своими руками дымогенератор можно выполнить из самых разных подручных средств.

Агрегаты для копчения могут создаваться в разных вариациях и размерах

Важно запомнить, что размеры самого прибора не так важны. Они зависят в первую очередь от того, какие будут использованы материалы при его сборке. Основным параметром в любом случае является мощность устройства, которая влияет на производительность дымогенератора.

Дымогенератор своими руками: принцип действия устройства

Для того чтобы собрать функционирующий прибор, рекомендуется разобраться в его конструкции и понять, каким образом он работает. У всех дымогенераторов одинаковый принцип действия. Все они используются для продуцирования дыма и способствуют его транспортировке в нужном направлении.

Топливо, применяемое для получения дыма, может быть представлено как дровами, так и щепой (древесными опилками). Рассмотрим принцип действия генератора дыма для холодного копчения более подробно. При сгорании топлива выделяется дым, который поступает во входное отверстие данного прибора. Затем он (под воздействием компрессора) направляется в другую часть прибора, в результате чего попадает в коптильный резервуар.

Схема работы дымогенератора с разным типом эжекции

Компрессор играет очень важную роль, так как он подает в генератор дыма своими руками воздух, который имеет повышенное давление. Многие специалисты отмечают, что данные устройства имеют очень высокий коэффициент полезного действия.

Для того чтобы собрать камеру дымогенератора, в которой будет происходить перегонка дыма, можно воспользоваться любой подходящей емкостью. Чаще всего в этом случае применяется тара:

• корпус огнетушителя;
• алюминиевый молочный бидон;
• термос.

Наиболее целесообразным является использование металлической трубки. Из нее можно изготовить дымогенератор для холодного и горячего копчения. Важно запомнить, что ее длина не должна превышать 1 м. Если сделать прибор большей протяженности, то тогда эффективность устройства уменьшится. Дым, проходящий по слишком длинной трубке, будет терять свою скорость движения, а также температуру.

Топливо для коптильного аппарата можно приобрести в специальных упаковках или воспользоваться древесными отходами

Дымогенератор для холодного копчения своими руками: чертеж

Составление чертежа – это необходимый подготовительный этап, который позволяет выполнить соответствующие расчеты и обозначить их на бумаге. В схеме обязательно обозначается корпус дымогенератора, который может иметь круглую или квадратную форму.

Полезная информация! От выбора материала, из которого будет изготовлен корпус, зависит эксплуатационный срок прибора. Мастера рекомендуют обратить внимание на два варианта – нержавейку или оцинкованную сталь. Это связано с тем, что такие материалы имеют самую высокую огнестойкость, а также являются резистентными к коррозийным воздействиям.

Корпус самодельного дымогенератора используется в качестве камеры, которая наполняется топливом. Стенки устройства обязательно должны обладать хорошей герметичностью. В противном случае дым, образованный при тлении опилок, будет рассеиваться в окружающее пространство.

Чтобы сделать дымогенератор для холодного копчения своими руками необходимо использовать чертежи

Сами устройства для копчения продуктов подразделяются на разновидности в зависимости от конструктивных особенностей и назначения. Сегодня можно встретить габаритные стационарные устройства или, наоборот, более компактные, переносные. В конструкции коптилки может присутствовать заслонка. Этот элемент позволяет увеличить приток воздуха в камеру, которая содержит топливо.

Самодельная коптильня холодного копчения может иметь две топки. Такая конструкция направлена на увеличение тяги в системе. Дымогенераторы используются как в горячих, так и в холодных коптилках. В чертеже указываются все составляющие элементы устройства. Обязательно нужно внести в схему эжектор и его размеры, а также компрессор.

Как сделать дымогенератор своими руками: изготовление эжектора

Эжектор – это устройство, которое является трубкой и используется для создания необходимого показателя тяги в дымогенераторе. Данный прибор классифицируют по месту расположения. В зависимости от этого фактора можно выделить два типа эжекторов:

• нижние;

Любой дымогенератор для коптильни холодного копчения состоит из контейнера, насоса (компрессора) и эжектора

• верхние.

Первый вариант не рекомендуется специалистами для коптилок, изготовленных собственноручно. Это связано с тем, что такое размещение препятствует притоку воздуха, что, соответственно, отражается на тяге в конструкции. Трубки, установленные в нижней части, требуют постоянного контроля, что не очень удобно. При составлении чертежа дымогенератора необходимо заранее продумать расположение данной трубки и зафиксировать его на рисунке.

Избежать проблем с тягой довольно просто. Все, что для этого нужно, –разместить эжектор в верхней половине дымогенератора. Такой ход имеет несколько преимуществ. Установка эжектора в верхней части способствует увеличению объема зоны сгорания. Топливо, расположенное внутри камеры, тлеет медленнее в этом случае, а также уменьшается вероятность того, что оно потухнет.

Так производится сборка эжектора для дымогенератора своими руками. Чертеж, фото и пошаговая инструкция – все это позволяет выполнить грамотную сборку данного изделия.

Схема эжектора для дымогенератора холодного копчения

Обратите внимание! Важным достоинством эжектора, установленного в верхней части дымогенератора, является то, что он имеет более длительный срок службы. Это объясняется тем, что прибор располагается на значительном удалении от разогреваемой области камеры.

Из чего сделать компрессор для дымогенератора своими руками?

Компрессор считается одной из важнейших деталей прибора, который генерирует дым для копчения продуктов. Его можно приобрести отдельно, после чего присоединить к конструкции. Но чаще всего для этих целей используются различные подручные материалы, которые можно найти в каждой квартире или доме.

Коптильня холодного копчения своими руками: вкусные блюда в домашних условия

Особенности коптилки холодного типа. Устройство и виды. Этапы сборки. Подготовка продуктов к холодному копчению.

Нагнетатель воздуха своими руками можно выполнить из старого кулера. Данная компьютерная деталь как нельзя лучше подходит для увеличения притока воздуха в конструкцию. Необходимо соблюдать порядок действий по трансформации кулера в компрессор.

В первую очередь потребуется взять пластиковую бутылку и обрезать ее верхнюю часть. Далее с помощью клея следует присоединить вентилятор к внутренней части обрезанного пластикового элемента. С другой стороны (к горлышку) подключается шланг. Второй выход трубки подсоединяется к дымогенератору. Такая конструкция отлично справляется со своей функцией. Единственный ее минус заключается в непрезентабельном внешнем виде.

Компрессор для дымогенератора своими руками можно выполнить из старой компьютерной детали — кулера

Еще одним распространенным вариантом является покупка аквариумного компрессора для дымогенератора. Многие люди отмечают, что устройство для производства дыма может работать и без компрессора. Но эффективность такой установки ниже, так как воздух поступает в нее естественным путем.

Таким образом, для увеличения производительности рекомендуется собрать компрессор. Причем необязательно, чтобы он имел сложную конструкцию. Простой вентилятор для дымогенератора своими руками значительно упрощает копчение, а на его производство уходит не более часа.

Как собрать дымогенератор для холодного копчения своими руками: инструкция

При самостоятельной сборке дымогенератора рекомендуется не только обратить внимание на фотоматериалы, но и посмотреть обучающие видео на данную тематику. Конструкция прибора довольно проста. Поэтому любой человек, не обладающий специальными техническими познаниями, сможет выполнить сборку этого агрегата.

Для изготовления дымогенератора не нужно специального оборудования и материалов, можно собрать его из подручных средств

Существует определенная последовательность действий, которой стоит придерживаться. Любые отклонения от инструкции могут привести к допущению ошибок, которые отразятся на функциональности устройства при его использовании. Необходимо ознакомиться со сборкой дымогенератора поэтапно.

После составления чертежа дымогенератора для холодного копчения начинается непосредственная компоновка устройства. В первую очередь потребуется выполнить корпус прибора. Для этого нужно подготовить квадратный или круглый отрезок трубы. Длина изделия не должна превышать 1 м, иначе при его использовании возникнут проблемы с показателем тяги.

Полезная информация! Как правило, при самостоятельном изготовлении дымогенератора принято использовать отрезок трубы, протяженность которого составляет 70-80 см.

В верхней части такой трубки необходимо сделать крышку. Она нужна для свободного доступа к камере дымогенератора. Это позволит без труда засыпать опилки внутрь прибора, а также проводить его очистку. В свою очередь, внизу следует предусмотреть специальную емкость, которая будет собирать золу, образовавшуюся после переработки топлива.

Изготовляя дымогенератор своими руками, его можно оснастить съемным дном

Коптильня холодного копчения с дымогенератором отличается высокой функциональностью в том случае, если ее конструкция была проработана грамотно. Наиболее простые варианты дымогенераторов изготавливаются из трубки, к которой наглухо приваривается днище. Такие приборы не предусматривают наличия зольника, а их очистка производится очень просто: накопившаяся зола просто вытряхивается из устройства.

Более технологичные конструкции оснащаются съемным дном. Ниже его уровня располагают решетку, на которую падают продукты сгорания древесины. Через нее они попадают в зольник. Независимо от того, какой вариант конструкции был выбран, все они предусматривают наличие отверстия в нижней половине корпуса. Оно необходимо для того, чтобы обеспечить подачу воздуха к тлеющей древесине. Диаметр такого отверстия не должен быть больше 6 мм, иначе опилки могут попросту загореться, что навредит процессу копчения.

Как сделать дымогенератор: обустройство дымохода и эжектора

Дымоход необходим для доставки продуктов тления щепы в камеру коптильного агрегата. Располагается дымоход в верхней части дымогенерирующего устройства. Важно запомнить, что его выполняют не в крышке, а примерно на 8 см ниже края корпуса (верхнего).

Дымоходный элемент для дымогенератора лучше делать из стали, которая обладает более высокой теплопроводностью

Для этого в стенке дымогенератора следует сделать отверстие, которое должно соответствовать диаметру трубки. Затем она приваривается к прибору с использованием сварочного оборудования. Необходимо, чтобы длина металлической трубки имела достаточный размер для того, чтобы на нее можно было набросить пластмассовую трубку, по которой дым передвигается в коптилку. Рекомендуемая протяженность этого элемента составляет 7-8 см. Дымоход должен быть в обязательном порядке изображен в чертеже дымогенератора своими руками.

Обратите внимание! Наличие пластмассовой трубки не является обязательным условием. Габаритные модели коптилок, которые относятся к стационарному типу, предусматривают стыковку с дымогенератором без этого элемента. В таком случае прибор просто фиксируется к стенке коптильного резервуара.

Следующий этап – сборка эжектора для дымогенератора своими руками. Коптилка холодного копчения получит достаточное количество дыма, если это приспособление будет собрано правильно.

Понять особенности установки эжектора помогут готовые чертежи дымогенераторов. Их без труда можно найти в интернете. Это устройство связано с компрессором, который нагнетает внутри него давление. Двигающийся воздух создает зону разряжения в этом элементе. В результате дым из эжектора проходит в дымоходную трубку.

Если расположить эжектор внизу прибора, то в устройстве не будет естественной тяги воздуха, так как камера для продуктов и бункер для опилок будут находиться на одном уровне

Правила использования дымогенератора: фото и эксплуатационные особенности

После окончания монтажа дымогенератора нужно проверить его эффективность. Использовать данный прибор довольно просто. Рассмотрим, как правильно эксплуатировать дымогенератор, изготовленный в домашних условиях.

Вначале нужно загрузить в конструкцию щепу. Количество топлива может быть разным. Как правило, его суммарный вес составляет около 0,7-0,8 кг. Важный момент заключается в выборе породы дерева, применяемого для получения дыма, необходимого для копчения. Категорически нельзя использовать хвойные деревья, так как они при нагреве выделяют смолы, которые испортят продукты, загруженные в коптильный аппарат. Для копчения рекомендуется подбирать дрова и опилки, изготовленные из лиственных и фруктовых пород деревьев (например, дуб, клен или яблоня).

Технология использования данного устройства подробно объясняется в соответствующих видео. Дымогенератор после наполнения опилками необходимо закрыть, а затем нужно присоединить дымоходную трубку к коптильному резервуару. Аппарат может прикрепляться непосредственно к камере. В таком случае его просто устанавливают на свое место – вплотную к стенке коптильни.

После окончания монтажа всех необходимых составляющих дымогенератора, нужно проверить его работоспособность

Для того чтобы поджечь опилки, нужно открыть боковую дверцу. После их розжига включается компрессор, перегоняющий воздух. После выполнения всех вышеуказанных манипуляций начинается процесс копчения. Остается только выждать нужное время, которое потребуется для того, чтобы приготовить продукты в коптилке.

Как регулировать тягу в самодельном дымогенераторе?

Конструкция, сборка которой была описана выше, отличается неплохой эффективностью. Однако она имеет и один серьезный минус. При использовании такого дымогенератора трудно корректировать интенсивность горения. Единственный способ сделать это – изменить производительность нагнетателя воздуха (компрессора).

Эту проблему можно преодолеть, оснастив устройство дополнительным элементом – поддувалом. Для изготовления этой детали понадобится металлическая трубка, имеющая протяженность от 10 до 15 см. Ее необходимо приварить в нижней части корпуса дым машины. Своими руками изготовить поддувало не очень трудно, но стоит отнестись к этой работе серьезно.

После того как трубка будет приварена, следует выполнить в ней два отверстия, расположенных параллельно друг другу. Затем нужно подготовить металлический прут. Размер его сечения должен быть таким, чтобы можно было без труда продеть его через эти отверстия. На следующем этапе потребуется вырезать окружность из металлического листа.

Оснастив дымогенератор поддувалом, появится возможность регулировать тягу в самодельном агрегате

Обратите внимание! Диаметр круга должен быть на 1-2 мм меньше внутреннего сечения трубки.

Организация поддувала позволяет существенно увеличить эффективность приборов. Такое решение подходит и для дымогенераторов без компрессора. Своими руками собрать такую заслонку очень просто. Главное – соблюдать геометрические параметры и последовательность действий.

Затем конец прута сгибается, что позволяет выполнить своеобразную ручку. Окончание работы по изготовлению заслонки подразумевает протягивание ручки через отверстие, выполненное в трубке, и приваривание металлического круга к прутку. Простота конструкции никак не отражается на ее эффективности. Регуляция размера просвета трубки позволяет корректировать количество воздуха, проникающего в дымогенератор.

Как сделать дымогенератор для холодного копчения своими руками: дополнительные элементы

В простых устройствах продукты тления щепы накапливаются на дне. Такие дымогенераторы нуждаются в регулярных профилактических очистках. Для того чтобы избежать этого, можно усовершенствовать конструкцию, оснастив ее зольником – резервуаром, в котором собираются продукты сгорания древесины.

Зольник располагается ниже уровня дна дымогенератора. Для его изготовления потребуется подготовить металлическую трубу, диаметр которой должен быть выше показателя сечения корпуса прибора. Фото помогут понять все нюансы устройства дымогенераторов для холодного копчения. Своими руками собрать зольник несложно. Для этого нужно четко придерживаться инструкции.

Самодельный дымогенератор собирают и присоединяют его к коптильной камере

В первую очередь необходимо приварить к корпусу металлическую полосу (по периметру). Ее толщина не должна быть слишком большой. К трубе, которая является телом зольника, нужно с помощью сварочного оборудования присоединить металлическое днище. На конечном этапе сборки корпус дымогенератора вставляется в зольник.

Такое устройство способно прослужить довольно долго. Оно не нуждается в постоянном удалении продуктов сгорания из корпуса. В случае необходимости можно купить готовый прибор, оснащенный этой емкостью. Цена дымогенератора колеблется в пределах от 4 до 12 тыс. руб. в зависимости от его конструктивных особенностей.

Еще один важный момент, на котором потребуется заострить внимание при изготовлении дымогенератора, – накопление конденсата. Во время холодного копчения происходит реакция, в результате которой на стенках конструкции оседают капли влаги. Для их устранения используют сборник. Выполнить его можно самостоятельно. Для этого нужно ознакомиться с последовательностью действий при изготовлении прибора.

Вначале потребуется опустить отводную трубку дымогенератора вниз. Далее необходимо подготовить резервуар, в котором будет скапливаться конденсат. К нему с помощью сварочного оборудования присоединяется две трубки (параллельно друг другу). Затем отводная труба возвращается в исходное положение. Такая система позволит собирать большую часть конденсата, возникающего в процессе копчения.

Сборник для накопления конденсата не составит труда изготовить самостоятельно из подручных средств

Печка с дымогенератором для холодного копчения своими руками: видео и фото

В некоторых случаях габаритов стандартных устройств может оказаться недостаточно. Если вы хотите собрать конструкцию, отличающуюся большей производительностью, то тогда можно изготовить печь-коптильню и оснастить ее дымогенератором.

Обратите внимание! Основной элемент такой печи – корпус. Его можно выполнить из широкой металлической трубы или же сварить из кусков металла. Во втором случае конструкция должна иметь прямоугольную форму, отличающуюся наибольшей эффективностью.

Рассмотрим последовательность действий по сборке печи-дымогенератора своими руками. Видео- и фотоматериалы, позволяющие вникнуть в тонкости процесса, без труда можно найти в интернете на профильных форумах.

Как уже было сказано выше, вначале собирается корпус конструкции. Далее необходимо вырезать в нем прямоугольную дверцу. Дымоходная трубка в таком устройстве располагается под определенным наклоном. Это необходимо для поддержания тяги внутри системы. Внутреннее пространство печи, сваренной из листов нержавейки, следует разделить на две части. Для этого также используется металлический лист. Нижняя часть должна занимать приблизительно 60% объема камеры. В этой области происходит розжиг огня. В свою очередь, верхняя зона нужна для размещения щепы.

Корпус можно выполнить из широкой металлической трубы или же сварить из кусков металла

Лучше всего составить своими руками чертеж дымогенератора для коптильни такого типа. Данная печь отличается высокой производительностью. Однако сборка такой конструкции требует больше времени, сил и ресурсов. В любом случае разновидность коптилки подбирается исходя из ее назначения и индивидуальных предпочтений хозяина.

Дымогенератор из огнетушителя своими руками: простой и надежный вариант

Такая конструкция является, пожалуй, наиболее простой. Для ее сборки нужен старый огнетушитель. Корпус этого устройства обязательно должен быть металлическим. Важно запомнить, что огнетушитель не должен иметь ржавые стенки. В случае если в приборе еще осталось содержимое, необходимо опустошить его и тщательно промыть перед началом работы.

Из старого огнетушителя можно сделать дымогенератор для холодного копчения. Видео на эту тематику можно найти, воспользовавшись поисковой строкой вашего браузера. Правильная и четкая последовательность действий позволит выполнить качественную трансформацию огнетушителя в дымогенератор.

Для того чтобы изготовить дымогенератор, берется огнетушитель диаметром около 100 мм и длиной в 500 мм

Вначале потребуется разрезать огнетушитель. Надрез производится в верхней части (на 5 см ниже горловины). В результате получается простая крышка, которая не нуждается в дополнительном видоизменении. Далее необходимо выполнить два отверстия в нижней части огнетушителя. Желательно, чтобы они располагались ниже среза, сделанного в верхней части, на 5-6 см. Оптимальный диаметр в этом случае должен составлять 2,5 мм.

Обратите внимание! Перед сборкой рекомендуется выполнить подробный чертеж дымогенератора для холодного копчения своими руками. Видео также поможет упростить процесс изготовления данного устройства.

После организации отверстий можно приступить к следующему этапу – привариванию к ним трубок. Длина изделий не должна превышать 7-8 см. Одна трубка будет служить дымоходом, а вторая необходима для подачи воздуха. Данная конструкция учитывает верхнее расположение эжектора, а отверстие для подсоса воздуха будет находиться в нижней части устройства.

Дымогенератор, изготовленный из старого огнетушителя, способен бесперебойно функционировать около 7 часов. Таким образом производится сборка простейшего устройства для нагнетания дыма.

Из огнетушителя дым в камеру для копчения попадает через дюймовую трубу длиной 150‑250 мм, вкрученную в тройник

Дымогенератор позволяет значительно упростить процесс копчения. Для самостоятельной сборки этого прибора необходимо составить предварительный чертеж. В нем обязательно указываются размеры отдельных составляющих. Изготовление данного прибора производится в соответствии с инструкцией. Если вы не уверены в собственных силах, то тогда лучшим выходом будет приобретение готового дымогенератора.

Особенности процесса холодного копчения

В коптилку, где развешены продукты, подаётся дым, который вырабатывается либо дымогенератором, где нагреваются опилки, либо открытым способом из едва тлеющего костра.

Температуру в коптильне нужно поддерживать постоянную − от +18°C до +35°С. Считается, что больше полезных свойств сохраняется при копчении не выше 24°C.

Главная особенность – обработка продукта происходит очень медленно. От пяти часов до 5 дней. Всё зависит от того, как долго вы собираетесь хранить копчёное мясо. Чем дольше оно тлеет, чем дольше и будет храниться.

ВАЖНОЕ ПРАВИЛО! (нажмите, чтобы узнать) × ВАЖНОЕ ПРАВИЛО!

Любое мясо необходимо подготовить к копчению. Обычно его варят или солят.

Закрыть

Делают это для того, чтобы избавиться от микробов и возможных паразитов. Ведь во время копчения температуры слишком малы, чтобы продезинфицировать продукт. Самую простую коптилку холодного копчения можно соорудить буквально в поле. Для этого потребуется только одно – небольшая труба или закрытый ров и, собственно, то, что мы собираемся коптить.

Схема коптильни холодного копчения – походный вариант

Такую коптильню холодного копчения своими руками можно соорудить буквально за час. Всё, что нужно, – кусок ткани, ветки, саперская лопатка и коробок спичек. Интересно, что, спустя столетия, этот метод копчения используют часто.

ПОМНИТЕ! (нажмите, чтобы узнать) × ПОМНИТЕ!

Ветки для копчения продуктов подойдут не любые! Хвойные деревья при нагреве сильно коптят, древесная кора может быть опасна из-за возможного скопления в ней болезнетворных организмов и грязи.

Закрыть

А вот осина и ольха − отличный вариант. Лучше использовать мелкие опилки. Они должны быть обязательно сухими, иначе технология копчения будет нарушена, и в продукты попадёт лишняя влага. Для окраски аромата в конце копчения в дымогенератор можно добавить несколько веток можжевельника или любые другие душистые травы. Позаботьтесь заранее о количестве опилок, так как прерывать процесс в первые часы нельзя.

Схема устройства и принцип работы коптильни холодного копчения

Устройство современной коптильни холодного копчения полностью повторяет принцип ещё «костровых» его прародителей. С единственным отличием – вместо костра используются электронагреватели, а вместо дыма − специальные паровые установки.

Схема современной коптильни холодного копчения

Простейшая конструкция коптильни холодного копчения состоит из двух камер – собственно, той, где вялится пища, и ёмкости для создания пара. Главное условие – остудить пар, поступающий в камеру с полуфабрикатами, до нужной температуры. Этого можно достичь двумя способами:

1. Охладить пар принудительно с помощью вентилятора.
2. Либо использовать «дедушкин» метод: удалить место нагрева от коптильни на некоторое расстояние, и дым, путешествуя по трубам, охладится сам.

В первом случае без дымогеренатора не обойтись, такими системами оснащены все профессиональные мобильные коптильни.

Профессиональные камеры холодного копчения со встроенной системой охлаждения дыма

Второй вариант − соорудить традиционную коптильню с системой естественного охлаждения дыма. К примеру, вот такую, из прочного металла.

Металлическая самодельная коптильня холодного копчения

ВАЖНО! (нажмите, чтобы узнать) × ВАЖНО!

Чтобы остывание произошло правильно, длина дымохода должна составлять минимум 10 метров. Это расстояние требуется для остужения дыма до нужной температуры.

Закрыть

Ещё одно необходимое условие успеха такого типа копчения – равномерный обволакивающий дым. А значит, он должен и нагреваться, и накапливаться в ёмкости постепенно. Для этого щепу сначала прогревают максимально, а потом резко уменьшают огонь. В правильной коптильне древесина не горит, а медленно тлеет.

Коптильни с дымогенератором

Для чего в коптильне нужен парогенератор? Ответ очевиден – создать искусственный дым с помощью электричества. Такая система полностью автономна и не требует разведения огня. Современный дымогенератор – это не просто дымоход с подогревом, а сложная система создания равномерного, правильно очищенного от примесей дыма нужной температуры.

Устройство парогенератора и принцип его работы в коптильне холодного копчения

Из схемы видно, что дымогенератор выполняет функцию очистки пара от пиролизных газов. Речь идёт о тяжёлых фракциях дыма, которые оседают в специальных фильтрах и не попадают в коптильную камеру. Кроме того, практически все системы оснащены охлаждающим вентилятором.

Принцип работы

Прежде чем начинать любой процесс копчения, необходимо сначала запустить парогенератор. Это условие обязательно. Таким образом, вы сможете заранее настроить прибор на создание пара нужной температуры. Кроме того, температурные счётчики помогут определить влажность сырья. Влажные опилки сразу же дадут резкое увеличение температуры при нагреве.

Правильнее всего покупать щепу в защитной плёнке

Влага – первый враг для копчёного мяса. Во влажной среде могут развиться бактерии и плесень. Именно поэтому, прежде чем начать коптить, любое мясо или рыбу пару часов просушивают на открытом воздухе.

Пошаговый рецепт приготовления копчёного сала на коптильне с парогенератором

Свиное сало − ценнейший продукт, который содержит незаменимые аминокислоты и витамины. В то время как холестерина там немного. Оно выводит токсины из организма и обладает большой калорийностью. 50 грамм копчёного мяса не повредят даже тем, кто страдает от избытка лишнего веса.

Фото	Этапы
	Первый этап – дезинфекция мяса. Нарезанные ломтики опускаем в кипящий солевой раствор. Варим полчаса. Остужаем при комнатной температуре, убираем в холодильник на 12 часов.
	На 2 часа развешиваем на окрытом воздухе, чтобы сало просохло.
	Мясо нанизываем на шампура и подвешиваем в коптильный шкаф. Раскладывать нужно так, чтобы кусочки не соприкасались друг с другом.
	Засыпаем ольховую щепу. Ставим на электроподставку и подключаем компрессор и парогенератор.
	Мощность необходимо выбрать максимальную до тех пор, пока не пойдёт первый дымок. Далее уменьшаем мощность в два раза.
	Следим за температурой – она не должна повышаться выше 30°C.
	Периодически очищаем конденсатосборники.
	Вот таким получилось сало, спустя всего лишь 5 часов после закладки. Коптить сало можно до 5 дней. Всё зависит от того, как долго вы собираетесь хранить продукт.

Коптильни своими руками

Конструкция коптильни для холодного копчения в домашних условиях принципиально не отличается от покупной. Единственное отличие – здесь можно использовать нестандартные материалы и подходы.

Как сделать своим руками коптильню?

Сложного ничего нет. Её можно сделать из подручных средств, главное – не нарушать технологию и те принципы копчения, о которых мы говорили ранее. Во-первых, обратите внимание на холмы и возвышенности вашего участка. Чертежи коптилен холодного копчения своими руками сами подсказывают нужное решение. Что называется, «найдите два отличия».

Чертёж коптильни холодного копчения.Коптильня холодного копчения на холме.Ещё один вариант коптильни на возвышенности.

А вот ещё вариации на тему, на этот раз на ровной поверхности.

Коптильня холодного копчения классическая

Дачники – народ практичный, в ход могут идти самые неожиданные предметы. Для некоторых дачников неважно, из чего и как сделать холодного копчения коптильню, важнее удивить соседей и распространить приятный аромат копчёностей на всю округу. Иногда на дачах можно увидеть коптильные камеры из пластика, картонных коробок и даже корпусов от старых телевизоров.

Коптильня из бочки

Чаще всего для коптильных целей приспосабливаются металлические баки разных объёмов и глубины. Как сделать коптильню из бочки своими руками? Очень просто! В ёмкости аккуратно вырезается дно. А дальше схема стандартная – роется дымоход, бочка ставится с одной стороны, очаг – с другой. К бочке приваривается дымовая труба.

Ров под коптильню из бочки

Коптильня из бочки

Бывают и переносные коптильни из бочек. Вот эта оснащена покупным парогенератором.

Коптильня из деревянной бочки с парогенератором

Из кирпича

Коптильня из кирпича – настоящее произведение искусства. Это обычно мангальные зоны, часто беседки, которые предусматривают несколько вариантов обработки мяса.

Вариант мангальной зоны с коптильней

Иногда можно встретить целые мангальные комплексы с коптильней.

Мангальный комплекс с коптильней

Создание такого шедевра требует определённых навыков, для начала подойдёт небольшой мастер-класс по созданию коптилки холодного копчения своими руками из этого видео:

Из холодильника

Иногда в ход идут отслужившие своё холодильники. Главное преимущество – максимальная герметичность. Кроме того, холодильник уже снабжён полками, что удобно. Коптильню из холодильника своими руками можно сделать буквально за один−два вечера.

Уличная коптильня из холодильникаВариант устройства коптильни из холодильника.Коптильня их холодильника «Зил».

Если холодильник работает, то можно использовать имеющийся термостат. А если использовать парогенератор и обычную электрогрелку, то коптить можно даже дома. Получается вполне вместительный коптильный шкаф для холодного копчения своими руками. Дымоход можно вывести с помощью гибкой трубки в окно или вентиляцию.

Из старых газовых баллонов – пошаговая инструкция сборки

Этот вид коптилен – один из самых популярных. Дело в том, что баллоны уже одинаковой формы. Металл у них прочный, объём – подходящий.

ВАЖНО! (нажмите, чтобы узнать) × ВАЖНО!

Прежде чем приступать к сварочным работам, необходимо полностью удалить газ и промыть баллон!

Закрыть

Для сварки стандартного варианта коптильни-шашлычницы понадобятся два стандартных пустых газовых баллона, болгарка и сварочный аппарат. Кроме того, вы получите бесценный опыт создания коптильни холодного копчения с дымогенератором своими руками.

Фото	Этапы
	На заготовке для будущего парогенератора снизу делаем окно для продувания. Сверху оно будет закрыто ещё одним куском металла, который будет сдвигаться по направляющим. Во втором баллоне под коптильную камеру также выпиливаем окошко для проветривания.
	Вот так примерно это будет выглядеть в нашем самодельном парогенераторе, только без выпиленной крышки и нижней заглушки. Важно не забыть заварить отверстие от крана.
	После этого начинаем выпиливать поочерёдно крышки в баках. Делаем это по разметке, и сразу же размечаем места для крепёжной фурнитуры. Чтобы крышка не откидывалась до конца, позже на заготовки будут привариваться ограничители.
	Привариваем петли и уголки для решёток в местах поддува.
	С обратной стороны привариваем направляющие для окошка. «Шторка» для поддувала может либо вытаскиваться совсем, либо закрываться, либо открываться на любое расстояние.
	Из профтрубы в крышке сделали усиление, чтобы её не повело.
	Занимаемся будущей коптильной камерой. По разметке выпиливается крышка. Просверливаются отверстия под шампура с одной и другой стороны. Благодаря чему можно их свободно крутить, не опасаясь, что они упадут.
	Внутри мангала навариваем специальные ножки под заглушки. Чтобы в случае необходимости отсекать лишнюю площадь для нагрева и экономить уголь. К примеру, ограничить количество шампуров для нагрева не 12, а 6. Заглушки будут выпилены в форме полукруга.
	На дно приваривается уголок для равномерного распределения дыма с отверстиями и уголки под решётки для укладки продуктов.
	На этом этапе парогенератор приваривается к основному баллону.
	Вываривается дымоходная труба с ограничительной заслонкой.
	Труба благополучно нашла своё место в нашей конструкции.
	Навариваются ручки и ограничители. Ручки делаются по бокам баллонов из соображения безопасности, чтобы не попасть под поток жара.
	С помощью балгарки и железной щётки счищаем всю краску до металла. Обежжириваем ацетоном и красим свежей краской.
	Вот такой многофункциональный мангал у нас получился.

Электростатическая коптильня

В промышленном производстве такой вид коптилен известен достаточно давно. Суть метода заключается в том, что благодаря разной полярности, подаваемой с одной стороны в парогенератор, а с другой − на иглы коптильни, создаётся электростатическое поле, благодаря чему пары буквально на ионном уровне пронизывают продукты. Такое копчение обычно происходит быстрее и намного равномернее.

Электростатическая коптильня с шипами

Электростатическая коптильня с использованием гвоздей

Электростатическую коптильню можно сделать своими руками. Необходимы только инструменты, знания физики и генератор переменного тока. Обычно корпус выполняется из фанеры, остальные виды материала при нагревании могут выделять опасные вещества.

Где купить коптильню холодного копчения: цены, каталоги

Купить домашнюю коптильню для холодного копчения лучше там, где производят весь сопутствующий товар. Тогда можно надеяться, что производитель владеет знаниями во всех областях. Одно из крупнейших предприятий на рынке – Металло-промышленный комплекс. Предприятие специализируется на изделиях из металла разной сложности.

Здесь достаточно большой выбор переносных коптилен разного объёма и формы.

Каталог компании МПК

Походный вариант коптильни из нержавейки можно приобрести за 4 тысячи рублей. Такие мобильные варианты достаточно популярны. Нержавеющие «чемоданчики» вполне можно усовершенствовать, используя парогенератор, для нужд холодного копчения. Цены варьируются от 3,5 до 6 тысяч за комплект.

Широкий выбор товара и достаточно адекватные цены предлагает интернет-магазин «Самогонник.ру». Любители деликатеса наверняка подберут себе здесь ещё что-нибудь полезное. Походный вариант коптильни здесь обойдётся в 5−12 тысяч рублей, в зависимости от объёма и комплектации.

Каталог интернет-магазина «Самогонник.ру»

Домашняя коптильня — это приятный способ удивить гостей чем-то особенным. Копчёностям всегда рады на любом застолье. И если в начале статьи вопрос звучал, как сделать в домашних условиях коптильню, то в конце, надеемся, что модальность вопроса изменилась в сторону – когда. И именно сейчас ранней весной, самое время определиться со сроками.
