Дымоход своими руками

Основные параметры

Плюс магазинных моделей дымоходов из оцинкованной стали состоит в том, что производители выпускают широкий ассортимент размеров. Кроме того, среди заводской продукции можно найти двухконтурные, снабженные термоизоляцией, гофрированные, обладающие повышенной гибкостью и одноконтурные. Изготовляя самодельный дымоход, приходится ограничиваться только одноконтурными трубами. Чтобы система дымоудаления работала эффективно, следует учесть следующие параметры:

1. Размер сечения трубы. Чтобы дым выходил из топки черед дымоход, нужно правильно подобрать диаметр трубы. Слишком тонкая труба не обеспечивает должного уровня, в связи с чем может образовывается обратная тяга. Дымоход большого диаметра, напротив, выводит продукты сгорания выходят в атмосферу слишком быстро, поэтому увеличивается расход топлива и энергопотери. Чем больше поворотов в конфигурации канала дымоудаления, тем толще должна быть труба. В большинстве случаев подходит труба из оцинкованной стали диаметром 100 мм. Рекомендованное сечение трубы дымохода для котлов разной мощности:
2. Материал. Трубы для дымохода изготавливают из листового металла. Этот материал должен обладать высокой устойчивостью к коррозии и влаге и высокой температуре. Поэтому простой оцинкованной стали недостаточно, так как температура в дымоходе твердотопливных печей и каминов превышает 500-700 градусов. Поэтому для изготовления труб используется металл с повышенной термостойкостью и сопротивляемостью к коррозии.
3. Толщина стенок. Срок эксплуатации дымохода из стальной трубы зависит от толщины используемого металла. Используется листы стали толщиной 0,25-1,0 мм. Чем выше температура выходящих из топки газов, тем толще нужно брать металл.

Важно! Лист оцинкованной стали размером 2500х125 мм в строительных магазинах стоит около 600 р, при грамотном раскрое из одного листа получается 8,75 м трубы диаметром 100 мм, получается стоимость 1 м составляет примерно 68 рублей, что дает 60% экономии!

Изготовление

Для изготовления трубы из листа оцинкованной стали потребуется резиновая или деревянная киянка достаточного веса, чтобы гнуть металл. В процессе работы используются ножницы для резки металла, длинная линейка, чертилка для разметки, уголок и «пушка» для гибки. Процесс сгибания происходит следующим образом:

• Первым делом лист металла размечают, с помощью чертилки нанося линии. С одной стороны деталь делают шириной 340 мм, а другой 330 мм, чтобы при сборке они без труда входили друг в друга. При правильном раскрое должно получится 7 полос длинной 1250 мм.
• С помощью металлического уголка и киянки оба края загибаются под углом 90 градусов в противоположных направлениях на ширину 0,7 мм. Затем заготовки переворачивают и доводят угол на кромках до угла 135-145 градусов, аккуратно простукивая киянкой. Сгибание краев заготовки
• Заготовку перемещают на «пушку», приспособление для придания листу металла округлой формы диаметром 100 мм. Лист, уложенный на «пушке», простукивают киянкой до получения нужной формы трубы. Станок для сгибания металла
• Края заготовки зацепляют между собой и помещают на пушку. С помощью резиновой киянки место сцепления краев листа делают плоским швом. Место соединения можно укрепить металлическими клепками, правда, для этого потребуется сварка.

Схема загибания краев заготовки

Обратите внимание! Для устройства дымохода требуются поворотные детали, которые изготавливают, обрезая под углом прямые трубы. Если обрезать трубы под углом 75 градусов, то при стыковке получается поворот 150 градусов, если под углом 45 градусов – поворот на 90 градусов. Чтобы улучшить эффективность самодельного дымохода, его оборачивают негорючим термоизоляционным материалом.

Преимущества

С появлением большого количества заводской продукции для сборки дымоходов из оцинкованной стали потребность изготовлять трубы своими руками снизилась. Однако, самодельные трубы позволяют снизить затраты и подобрать идеальный диаметр. Кроме того, они используются для оборудования водостоков, поэтому умение делать трубы своими руками пригодится в быту. Металлические дымоходы по сравнению с другими обладают следующими преимуществами:

• Легкий вес. Каналы дымоудаления из самодельных оцинкованных труб весят гораздо меньше, чем кирпичные или керамические. Поэтому для установки этого вида дымоходов не нужно оборудовать фундамент, стоимость заливки которого превышает затраты на материал и монтажные работы.
• Пожарная безопасность. Согласно строительным нормам дымоходы из стали являются полностью безопасными в пожарном отношении. Металл высокого качества выдерживает нагревание до 900 градусов, поэтому подходит даже для твердотопливных печей и каминов.
• Низкая стоимость. Дымоходные трубы из стали являются самым демократичным способом организации дымоудаления, стоимость установки в разы ниже, чем устройство кирпичных и керамических аналогов.
• Простота сборки. Собирается дымоход из оцинкованной стали без труда своими руками согласно инструкции, за счет чего экономятся средства, затрачиваемые на наем профессиональных работников.

Трубы сделанные своими руками

Важно! Эффективность дымоудаления зависит от правильности сборки дымохода. Опытные мастера советуют выбирать преимущественно вертикальную конфигурацию с наименьшим количеством поворотов. Каждый поворотный элемент является препятствием на пути дыма, снижая силу тяги.

Правила сборки

Чтобы правильно собрать дымоход из оцинкованной стали, нужно предварительно разметить схему размещения и прокладки трубы. По этому чертежу следует определить, сколько потребуется труб, и разрезать на участки необходимой длины. Сборку выполняют следующим образом:

Варианты размещения дымоходов ил оцинкованной стали

1. Первым делом, дымоходную трубу подсоединяют к вводному патрубку отопительного прибора с помощью специального адаптера. Важно обеспечить полную герметичность соединительного шва.
2. После первого сегмента подсоединяется тройник с сборником конденсата и ревизией. Каждый отрезок трубы вставляется в предыдущий, а место стыка промазывается термостойким герметиком и фиксируется стальным хомутом.
3. В местах прохождения трубой препятствий в виде стен или перекрытий вырезают отверстия и монтируют огнестойкий короб из оцинкованной стали или асбестовых плит. Пространство между стенками трубы и короба обматывают базальтовым волокном или засыпают керамзитом. Оборудование места прохода трубы через потолок
4. На оголовок надевают защитный зонтик, а место стыка с крышей изолируют герметиком или эластичной проходкой из резины. Если кровельный материал не имеет устойчивости к огню, устанавливается искроулавливатель.

Обратите внимание! На кровлю канал дымоудаления выводят на расстоянии 30-50 см от конька. Чтобы обеспечить уровень тяги, высота дымохода должна быть на 50 см выше конек. Неправильное размещение на кровле может стать причиной возникновения обратной тяги или ветрового подпора.

Схемы дымоходов: как сделать их правильно?

От корректности проекта и правильности сборки дымоотвода зависит удобство, комфорт и безопасность эксплуатации и газового котла, и дровяной печи бани. В сегодняшней статье мы поговорим о том, как выглядит схема установки дымохода для разных типов отопительных аппаратов.

Способы отвода дыма

Общие правила установки и монтажа дымохода:

• Пожарная безопасность. Достигается за счет прокладки изоляции между дымоходом и горючими материалами перекрытий, а также утолщения стенок дымоотвода. Также необходимо соблюдать минимальное расстояние между стеной и трубой дымохода. Выгодным решением является использование сэндвич трубы.
• Наличие хорошей тяги. Первое правило тяги: чем длиннее канал для отвода дыма, тем лучше тяга. Оптимальная длина — 500–600 см.
• Герметичность наружной части трубы. Это обеспечит правильную и долгую работу дымоотвода.
• Наименьшее сопротивление для прохода дыма в вытяжном канале. Стенки канала должны быть как можно ровнее.
• Соответствие материала для изготовления дымохода температурному режиму и химическому составу отводящих газов. При использовании разного типа топлива должны использоваться различные дымоходы.
• Достаточно высокая температура дыма при попадании в вытяжной канал. При несоблюдении данного правила на стенках дымохода будет образовываться конденсат, который способствует разрушению внутренней поверхности дымоотвода.Чем меньше вертикальных перегородок в системе отвода дыма, тем лучше. Особенно это актуально для больших печей.

Грамотный монтаж дымоотвода для дровяного камина и печки

Особенностью дров, как топлива, является большой жар от них. Из этого следует, что температура дыма в дровяной печи бани или камине будет высокой, но неравномерной. Не каждый дымоход сможет выдержать такое продолжительное воздействие.

Чаще всего для монтажа дымохода для таких отопительных устройств, как печь для бани или камин с дровяной топкой, используется жаропрочный кирпич (см. Дымоход своими руками).

Делаем кирпичный дымоход

Правильная схема дымохода кирпичного в общих чертах может выглядеть так:

• Чаще всего для дровяной печи бани используется насадная труба. То есть она продолжает вытяжное отверстие самой печи или камина. Следует знать, что кладку внутренней части (внутри помещения) лучше делать на глиняно-песчаном растворе.

• Начинают со сборки основы трубы — минимум 3 ряда кирпича. При этом внутреннее сечение проходного канала дымохода печи для бани должно точно соответствовать мощности отдаваемого тепла отопительного устройства.

  Размеры

• На всей протяженности потолочного перекрытия делается противопожарная защита — распушка. Расширение трубы достигается за счет смещения кирпича на ¼ ширины к наружному краю. Основание расширения должно совпадать с поверхностью потолка в помещении.

  Схема порядовки распушки

• Толщина распушки должна быть не менее 0,5 метра. Если она меньше, то следует в процессе монтажа проложить расширение дымохода по всему периметру листовым асбестом (10–15 мм) или другим негорючим материалом.
• После завершения перекрытия промежутка между полом на чердаке и обрешеткой кровли выкладывается основной стояк. Его размеры аналогичны шейке у основания.
• Дальнейшая схема сборки дымохода для дровяной печи бани или камина предусматривает еще одно расширение трубы уже с уличной стороны — выдру. Ее основное назначение — защита от попадания осадков внутрь чердака через щели между трубой и кровельным материалом.

Следует знать: все работы по кладке с наружной стороны здания обязательно производить с добавлением в раствор цемента и воды!

Схема порядовки выдры

• Способ монтажа выдры дымохода для дровяной печи бани или камина зависит в первую очередь от градуса наклона крыши. Поэтому в каждом отдельном случае этот процесс будет иметь свои нюансы. Общая порядовка уличного расширения дымохода представлена на рисунке ниже.
• Для лучшей защиты от протекания снаружи нужно на крыше дома или бани сделать своеобразный «фартук» из металла вокруг трубы дымохода. Края листа отгибаются и прячутся под выступами выдры.

  Фартук под выдрой кирпичного дымохода

Следует знать! Для того чтобы на выступе выдры не застаивалась вода, необходимо сделать угловые откосы из цементной штукатурки со всех четырех сторон.

Делаем штукатурные откосы на выдре

• После наружного расширения делается основной стояк, как и в чердачном помещении. Для красоты обычно еще выкладывается кирпичный оголовок.
• Завершает кирпичный дымоход колпак, защищающий от воздействия окружающей среды: ветра, осадков. По форме защитный зонт может быть разным. Наилучшим вариантом является дефлектор.

Графическая схема дымохода печи из кирпича для дома или бани представлена на рисунке ниже.

Схема двухколпакового дымоотвода

Именно двухколпаковая система отвода дыма является оптимальной для использования в больших печах и каминах с немалыми очагами на дровах. Она обеспечивает более-менее равномерный прогрев в помещении, а также имеет минимум препятствий для движения дыма к вытяжному каналу.

Особенности двойного дымохода для камина

Еще один из вариантов дымохода — двойная труба. Снаружи она делается из кирпича, а внутри нее проходит металлическая цилиндрическая часть. Если труба будет выполнена из нержавейки, то такой вариант дымохода подойдет для установки газового котла.

Комбинированные двойные отводы дыма для каминов имеют ряд преимуществ перед кирпичными:

1. Канал для движения дыма имеет гладкую поверхность, без препятствий.
2. Увеличивается пожарная безопасность здания в целом.
3. Кладка внешней части может производиться без распушки.
4. Увеличивается срок эксплуатации дымоотвода.
5. Улучшается герметичность всего дымохода.

На рисунке внизу показана схема дымохода камина или газового котла, имеющего комбинированную структуру.

Схема монтажа каминного дымохода

Особенностью такой конструкции является то, что обычно она делается в коренном исполнении, а не насадном. То есть сам дымоход располагается непосредственно рядом с отопительным агрегатом.

• При монтаже комбинированного дымохода сначала делается фундамент, который имеет высоту минимум 30 см.
• Кладка шахты из кирпича делается в соответствии с теми же условиями, что и при установке обычного кирпичного дымохода.
• За счет конструктивных особенностей двойного канала наружная шахта кладется вертикально без обязательного утолщения стенок в месте потолочного перекрытия.
• Внизу, сразу после фундамента, делается ниша с дверцей для прочистки.
• Металлическая труба из нержавейки собирается сверху вниз таким образом, что каждое последующее колено вставляется внутрь предыдущего.
• Все стыки внутренней части комбинированного дымохода обрабатываются герметиком с заявленной производителем термостойкостью не менее 1000°С.

Правильный монтаж дымоходов для газового оборудования

Особенности отходов, образующихся при работе газового котла, подразумевают определенные конструктивные требования к дымоходам для данного типа отопительных приборов (см. Установка дымоходов различных видов).

Собираем дымоход для котла с естественной тягой

Общая схема монтажа дымохода для напольного газового котла с отверстием для отвода продуктов сгорания сзади корпуса выглядит следующим образом:

• Так как в дыму, образующемся при работе газового котла, появляются кислотосодержащие вещества, то дымоход нужно делать из кислотостойкой нержавейки. Такие системы продаются в магазине и процесс их сборки не является особо сложным. Оптимальным вариантом является двухканальный дымоотвод типа «сэндвич».
• Основная часть трубы находится на улице. Для придания жесткости она крепится в одном-двух местах на пристенные кронштейны.

Следует знать: так как отводимые продукты сгорания в газовом оборудовании имеют невысокую температуру, то возможно образование конденсата. Чтобы обезопасить котел от попадания воды внутрь при использовании одноканального дымохода, следует монтировать в систему сборник конденсата, а также утеплять ту часть трубы, которая проходит на улице. Более рациональное решение — использование дымохода типа сэндвич.

Состоит сэндвич труба из трех слоев:

• Внутренний слой сэндвич трубы испытывает серьезные химические и термические нагрузки, для его изготовления используют нержавеющую жаропрочную сталь;
• Средний слой сэндвич трубы – это утеплитель (базальтовое волокно);
• Наружный контур сэндвич трубы – оцинкованная или нержавеющая сталь.

Сечение сэндвич трубы овальное, так как эта форма является оптимальной для монтажа дымохода для газового котла.

• Начинается процесс установки дымоходной системы с соединения газового котла с трубой. Абсолютно все стыки необходимо стягивать крепежными хомутами, предварительно проложив по всей окружности специальную ленту-герметик, которая обычно идет в комплекте.
• Все последующие элементы дымохода вставляются внутрь предыдущих. Для наглядности на рисунке приведена схема дымохода для газового котла.

  Состав металлического дымоотвода для котла

• Для того чтобы вывести сэндвич трубу на улицу, необходимо сделать отверстие под нее. При кирпичных стенах достаточно будет небольшого слоя изоляции, а если стены дома деревянные, то в процессе установки дымохода не нужно экономить на каменной вате. Толщина ее должна быть минимум в 10 см.
• После вывода наружу при переходе в вертикальное положение обязательна установка тройника с «лейкой». Он выполняет функцию сборщика конденсата.
• Далее дымоход обычно имеет вертикальное направление вплоть до края крыши, который выпирает от стены в сторону. Для вывода наружу используются полуотводы в 45 градусов уклона.
• Рассчитывая длину трубы, нужно учитывать два фактора: тягу и удаленность от конька крыши. С тягой все понятно: чем выше труба, тем лучше тяга. А вот зависимость длины трубы от расстояния между коньком и ею отображает данная графическая схема сборки дымохода:

  Правильная установка дымоходных труб

• Если высота конька большая и расстояние от дымоходной трубы до него велико, то возможно собрать всю систему таким образом:

  Грамотная сборка сэндвич дымохода

• В данном случае труба снова входит в помещение и выходит наружу сквозь кровлю ближе к уровню коньковой планки.

Следует знать! Все контакты с горючими веществами в стенах и перекрытиях должны изолироваться негорючими материалами.

• При выходе на кровлю труба имеет выпирающую часть (юбочку), которая выполняет ту же функцию, что и выдра в кирпичной трубе.
• Для лучшей защиты от проникновения осадков под кровлю труба вставляется в отверстие своеобразного фартука, имеющего форму квадрата.

Следует знать! Перед покупкой кровельного узла дымохода (фартука) обязательно замерьте угол уклона поверхности кровли! Это позволит вам максимально точно провести дымоходную трубу через отверстие узла и обеспечить наивысшую герметичность данной конструкции.

• Завершает дымоход конусный или грибковый оголовок.

Монтируем вытяжку для настенного котла

Существует тип газовых котлов с принудительной вытяжкой продуктов сгорания. Внутри вытяжной камеры таких аппаратов стоит «дуйчик»- вентилятор.

Размеры коаксиального дымохода

Дымоходы таких котлов отличаются минимальными размерами в длину и наименьшей сложностью в монтаже. Они состоят из двух каналов, изолированных каменной ватой высокого качества. Внутренний канал служит вытяжкой, а наружный — заборником воздуха с улицы.

Схема дымохода для котла с коаксиальным выходом несложная, монтаж осуществляется следующим образом:

• На котел надевается отвод с углом в 87 градусов.
• Далее намечается отверстие в стене под трубу. Затем котел снимается с анкеров и по разметке выдалбливается (выпиливается) сквозное отверстие с учетом прокладки негорючей изоляции в 30–100 мм по всей длине окружности трубы.
• Теперь просовываем трубу в отверстие и вставляем ее в отвод, который уже прикреплен специальными винтами к корпусу котла.

Следует знать! Для герметизации всех соединений в комплект коаксиального дымохода входит специальный герметик и широкий хомут.

Выбор материала

Дымовые металлические трубы делают из оцинкованной или нержавеющей стали. Это связано с тем, что они подвержены сильному воздействию высоких температур и агрессивному конденсату.

С целью экономии средств, можно использовать комбинированную конструкцию: внутри труба из нержавейки, снаружи оцинкованная.

Толщина стальной стенки для газового котла составляет 0,5-0,6 мм, для твердотопливного котла, камина, печи – 1 мм и более.

Недостатком оцинкованной стали стало сильное повреждение коррозией, хотя покрытие цинком существенно замедляет этот процесс (срок эксплуатации 10-20 лет). Лишены этого нержавеющие трубы, срок службы более ста лет.

Внимание: с целью обеспечения безопасной эксплуатации категорически запрещается подключать несколько отопительных котлов (печей) к одному дымовому каналу.

Что касается диаметра дымохода, то он в первую очередь указан в инструкции эксплуатации котла. Но этот диаметр в большей мере относится к патрубку, который непосредственно отходит от котла.

Слишком большой диаметр самого дымохода может уменьшить тягу, небольшой диаметр по отношению к общей длине приведет к тому, что котел просто «задохнется».

Надо подобрать наилучшее соотношение диаметр/высота, когда монтируете дымоход своими руками.

Важно: в среднем каждые 10 м трубы уменьшают площадь сечения канала в три раза.

Установка дымохода сэндвич своими руками для банной печи

Монтаж дымохода

Монтируя новый дымоход своими руками в доме, предпочтительно использование наружной конструкции:

• Самый простой монтаж;
• Сохраняется целостность наружный перекрытий;
• Простота обслуживания и ремонта.

Сборная система считается наиболее простым решением, не требующая для самостоятельной реализации особых затрат. В основном это покупные элементы с помощью которых можно собрать стальные дымоходы любой сложности. Они легко сочленяются между собой раструбным способом. Сборка дымохода включает в себя:

Инструкция по установке дымохода

• Обработку всех внутренних швов термостойким герметиком;
• Затем собирается общая конструкция из отдельных секций снизу наверх (по ходу движения дымовых газов), стыки обрабатываются термостойким герметиком. Нормы пожарной безопасности регламентирую глубину посадки труб друг на друга, она должна быть не менее половины диаметра трубы снаружи;
• Если кровля дома выполнена горючим материалом, производится установка искроуловителя, а оголовок дымохода должен возвышаться над ней на 1 м и более;
• Для придания жесткости, стыки дополнительно фиксируют обжимными хомутами;
• Каждые полтора/два метра длины общей конструкция дымохода фиксируются к несущей поверхности стены кронштейнами;
• Каждый тройник или поворот также крепится к стене кронштейном;
• В нижней части располагается съемная насадка для чистки дымохода и отверстие в ней диаметром 10 мм для слива конденсата при его активной эксплуатации, в верхней устанавливают конус для предотвращения попадания влаги на утеплитель между трубами (промокший утеплитель не является теплоизоляционным материалом, а наоборот, способствует быстрому промерзанию трубы);
• Если дымоход своими руками устанавливается над плоской крышей, то его выступ над ней должен составлять минимум 0,5 м (на скатной крыше оголовок должен возвышаться минимум на 0,5 м над коньком для предупреждения срыва тяги ветровым подпором);
• Горизонтальный участок устанавливается только в случае крайней необходимости и его длина не должна превышать один метр;
• При прохождении горючих стен и перекрытий надо выполнить изоляцию негорючими материалами (обработать антипиренами) для обеспечения правил пожарной безопасности.

Варианты внутреннего расположения дымохода

Кронштейны для крепления трубы изготавливают из стального уголка. Независимо от материала стены, крепление должно быть выполнено очень надежно для предупреждения падения конструкции при сильных порывах ветра.

Часть конструкции, расположенная за пределами стены, также должна иметь дополнительные крепления (растяжки).

В качестве утеплителя наиболее часто используют каменную вату, которая обеспечивает:

• Низкую теплопроводность, поддерживая высокую температуру внутри дымохода и низкую снаружи;
• Экологически безопасный материал;
• Не разрушается от ультрафиолета;
• Срок эксплуатации более 50 лет.

Хорошее утепление способствует выходу паров воды из дымохода вместе с дымовыми газами, что предотвращает образование конденсата (точка росы), способного вывести из строя любой дымоход из стальной трубы.

Конфигурация каналов дымовой трубы

Уход и чистка дымохода

Кроме правильно выполненного монтажа, эксплуатации, особое внимание требуется уделить и последующему уходу. Для этого надо два раза в год проводить внешний осмотр, проверять качество тяги, герметичность стыков и швов.

Роторный ерш для чистки дымохода

Обычно эти мероприятия выполняют регулярно в конце и в начале отопительного сезона.

Это не столько связано с сажей, сколько с появлением птичьих гнезд, паутиной, листвой, которые также способны забить дымовой канал.

Сажа оседает ввиду не полного сгорания топлива. Определить начальные признаки нарастания сажи можно по цвету дыма из трубы. Чистый канал характеризует белый дым, когда сажи много, она тлеть при работе котла и дым становиться черным.

Для чистки сажи используют стальной шар с ершиком, специальные ершики (самый простой и проверенный способ).

Специалисты советуют перед механической чисткой сажи сжечь в котле (печке) картофельные очистки, выделенный крахмал и пары воды размягчат слой сажи и облегчат последующую чистку.

>Вывод

Применение для современных систем отвода продуктов сгорания жаропрочной, кислотостойкой нержавеющей стали – самое правильное решение для дымоходных систем.

Что представляет собой дымоход из кирпича и где он используется

Дымоходы служат для отвода газообразных продуктов горения в печах, каминах и отопительных котлах. Дым, угарный газ и сажа под действием тяги выносятся из топки в трубу и выводятся наружу. По ходу движения они остывают, отдавая тепло в стены дымохода.

Для отвода продуктов сгорания из кирпичной печи нужно возводить дымоход из того же материала, т. е. из кирпича

В отличие от металлических труб, дымоход из кирпича имеет:

1. Более высокий коэффициент теплоёмкости. Из-за этого эффективность таких дымоходов выше. Накапливая тепло внутри себя, кирпич постепенно отдаёт его внутрь жилого помещения, тем самым продлевая время нагревания воздуха.
2. Высокую термическую стойкость. Температура газов в результате сгорания топлива доходит до 800 оС. Металлические дымоходы, разогреваясь до такой температуры, со временем «прогорают», деформируются, на стенках образуется водный конденсат. Смешиваясь с сажей, вода превращается в агрессивный химический реагент.
3. Разнообразие архитектурных форм. Кирпичная труба органично вписывается в стиль строения, придаёт ему дополнительное оформление. Массивность дымоотвода делает трубу устойчивой к механическим повреждениям, мало подверженной воздействию стихийных атмосферных явлений. Металлические трубы, напротив, необходимо тщательно закреплять, в некоторых случаях даже применять растяжки.

   Кирпичная труба может служить архитектурным украшением дома и не требует дополнительного крепления независио от своих размеров

Но у кирпичного дымохода существует также и довольно значительный минус. В дачных домах и загородных коттеджах нет возможности складывать трубы цилиндрической формы, которые являются идеальными для прохождения раскалённых газов. Внутренне сечение квадратной или прямоугольной формы создаёт препятствия для истечения дыма. Вследствие этого на внутренних стенках быстро образуется слой нагара, который уменьшает тягу. Соответственно, их приходится чистить чаще, чем металлические.

Конструкция дымоходной трубы и принцип работы

Классическая конструкция дымохода — это вертикальная башня, внутри которой расположено сквозное отверстие, соединяющее топку печи с открытым пространством вне дома. Согласно законам физики давление воздуха уменьшается по мере удаления от поверхности земли. Вследствие этого внутри трубы возникает тяга — стремление воздушной массы к движению снизу вверх. Если доступ воздуха снизу перекрыть, тяга пропадает. Поэтому в дымоход обязательно устанавливается дымовая заслонка или вьюшка, с помощью которой возможно регулировать тягу.

При помощи заслонки можно регулировать размер дымового канала, а следовательно, и тягу

Так как труба эксплуатируется в жилых домах, она не должна представлять опасности в пожарном отношении, поэтому кладку выполняют с учётом максимальной защиты от возможного возгорания. Среди печников утвердилась определённая терминология, которая отражает строение и функциональное назначение отдельных элементов трубы.

1. Надставная труба. Размещена непосредственно на печи, соединяется с топочной камерой. Обычно не доходит до горизонтального перекрытия на 5–6 кирпичных рядов (35–40 см). В этой части расположена задвижка.
2. Распушка (или разделка). Утолщение наружного корпуса внутри перекрытия. Цель — предотвратить тепловой контакт материала перекрытия и поперечных балок с трубой. В этом месте температура кирпичей достигает максимальных значений, поэтому важно предпринять все меры по обеспечению безопасности. Внутренние размеры дымохода остаются неизменными.
3. Стояк. Часть трубы от распушки до крыши. Размеры стояка обычно совпадают с размерами надставной трубы. Размер внутреннего сечения сохраняется. Если чердачное пространство оборудуется как жилое помещение, стояк выполняет функцию обогревателя.
4. Выдра. Утолщение наружных размеров дымохода с целью перекрытия отверстия в крыше от возможного попадания осадков. Минимальным считается нахлёст в 10 см по всему периметру трубы. Высота выдры зависит от скоса кровли. Верхняя её часть заканчивается сточными отмостками из цементного раствора повышенной влагостойкости.
5. Шейка трубы. Часть дымохода, выполненная кладкой кирпича на водостойкий раствор. Расположена над выдрой, имеет такие же геометрические параметры, как и стояк.
6. Оголовок трубы. Расширение кирпичной кладки на конце дымохода. Имеет защитные функции, препятствует попаданию внутрь трубы посторонних предметов. Часто усиливается металлическим каркасом, дефлектором или флюгаркой.

   Все кирпичные дымоходы выполняются по одной и той же схеме, состоящей из нескольких стандартных элементов

В некоторых случаях практикуется комбинированная конструкция трубы. Кирпичная кладка заканчивается на чердаке и далее к ней монтируется металлическая или асбестовая труба, выходящая на крышу. В таком случае отпадает необходимость в выдре, шейке и оголовке, что значительно экономит время и средства. При этом нельзя забывать, что площадь поперечного сечения металлической трубы не должна отличаться от поперечного сечения кирпичной в меньшую сторону. Хорошо зарекомендовала себя комбинация трубы из нержавеющей стали, вложенная в асбестовую трубу.

В верхней части дымохода, где температура дымовых газов не такая большая, можно сделать переход с кирпичной трубы на металлическую

И в том и другом варианте верхнее отверстие необходимо закрыть при помощи зонта (или дефлектора), который предотвратит прямое попадание дождя и снега внутрь трубы.

О принципах выбора подходящего дымохода вы можете подробно прочитать в нашей статье: https://aqua-rmnt.com/otoplenie/dimohod/dymoxod-svoimi-rukami-v-chastnom-dome.html.

Расчёт основных параметров трубы

Все расчёты для дымохода должны выполняться на стадии разработки проекта печи. Выполнять проект должен квалифицированный инженер или мастер, хорошо разбирающийся во всех нюансах печного дела. Нельзя планировать размеры трубы в отрыве от размеров топки и теплообменника. Всё взаимосвязано и должно соответствовать одной цели — слаженной работе печного оборудования.

Если при постройке камина отсутствует «тело» печи, а топка напрямую соединена с дымоходом, то в русской печке дополнительно присутствуют обогревательные ходы в стенах, и не делать поправку на это невозможно. Наличие ходов изменяет тягу и удлиняет путь дымовых газов в несколько раз. Соответственно, дымоход должен создавать большее разряжение, чтобы движение газов было ускоренным, а сажа не оседала внутри хода. Отдельной темой может стать расчёт параметров дымохода в банной печи. Здесь важно, чтобы тяга не была чрезмерной, а сгорающее топливо успевало отдавать тепло внутрь парилки.

В задачу печника входит учёт не только внутренних, но и внешних факторов — расположения трубы по отношению к кровле, особенностей местного климата и даже влияния ландшафта.

На тягу дымохода могут влиять расположенные рядом высокие строения и деревья, а также неправильный выбор высоты трубы

Для газовых отопительных систем в связи с их повышенной пожарной опасностью расчёт параметров дымохода проводится специалистами, которые разрабатывают котёл. Размеры указываются в техническом паспорте и обязательны к исполнению.

В частном строительстве, где топка ведётся преимущественно твёрдым топливом (дрова, уголь, торф или топливные брикеты), можно придерживаться следующих правил, которые обеспечат правильную работу любой печи:

• внутренняя площадь сечения дымохода прямоугольной формы в печах закрытого типа не должна превышать площади сечения поддувала;
• внутренняя площадь сечения трубы в печах открытого типа и каминах рассчитывается в соотношении 1:10 по отношению к топке.

Считается, что если дымоходная конструкция имеет прямоугольную форму, соотношение короткой стороны к длинной должно быть равно 1:2. При этом минимально допустимый размер сечения канала — 14 х 14 см.

Размер стенки канала кирпичного дымохода не должен быть меньше 14 см

Важным фактором является высота трубы. Правильный расчёт позволяет:

• оптимизировать работу дымохода и добиться лучших показателей КПД по теплоотдаче;
• обеспечить безопасную эксплуатацию обогревательного прибора, исключить утечку вредных газов, обусловленную слабой тягой;
• обеспечить пожарную безопасность — при чрезмерной тяге возможен вылет искр и снопов пламени из трубы.

В общем случае высота определяется в соответствии со СНиП 2.04.05–91:

• минимальное расстояние от колосниковой решётки до верхней точки дымохода (без учёта защитного зонта) составляет 5 м;
• оптимальное расстояние составляет 6 м.

Такие параметры обеспечивают устойчивую тягу, т. е. конструкция дымохода позволяет создать перепад давления, достаточный для эксплуатации печи в любое время года. Но в каждом частном случае необходимо также учитывать:

1. Высоту оголовка дымохода по отношению к коньку кровли. Он должен быть расположен:
   • на 0,5 м выше конька, если дымоход находится в пределах 1,5 м;
   • на уровне конька, если дымоход удалён на расстояние от 1,5 до 3 м;
   • не ниже условной линии, проведённой из самой высокой точки крыши под углом 10о к горизонту, в остальных случаях.



   Оптимальная высота оголовка трубы зависит от его расположения относительно конька кровли

2. Конструкцию кровли, толщину перекрытий, угол ската крыши. От этого зависит длинна стояка и высота выдры.
3. Тип крыши — односкатный, двухскатный, плоский. Для плоских крыш существуют свои нормативы: в отсутствии парапетов длина дымохода над плоскостью крыши должна составлять 1,2 м.
4. Наличие других устройств на внешней стороне плоской крыши, таких как вентиляционные шахты, парапеты или защитные бордюры. С парапетами и бордюрами требуемая высота увеличивается до 2,2 м. Дымоход располагают не ближе 5 м от вентиляционного люка.
5. Сторонние факторы — расположенные рядом с домом деревья, высокие здания, утёсы, крутые берега рек. Наличие таких факторов может создавать так называемую зону ветрового подпора, которая влияет на силу тяги, мешает нормальной работе дымохода. Решением этой проблемы, как правило, становится увеличение высоты трубы.

   Если рядом с домом находятся высокие строения или деревья, дымоход нужно удлинять, взяв в расчёт их вершину вместо высоты конька

Существует такое неприятное явление, как обратная тяга. Этим термином обозначают движение дыма в трубе в обратном направлении — из дымоходного канала внутрь помещения. Причин этому может быть несколько, но основная — это неверное положение печной трубы. Как правило — заниженное.

Ошибка при выборе высоты дымохода часто приводит к появлению обратной тяги

Избыток тяги всегда можно устранить с помощью регулировки воздушного потока в зольнике и дымовыми задвижками. Недостаточная тяга усиливается несколькими способами:

1. Наращиванием трубы.
2. Чисткой внутренней поверхности канала дымохода.
3. Установкой дефлектора.

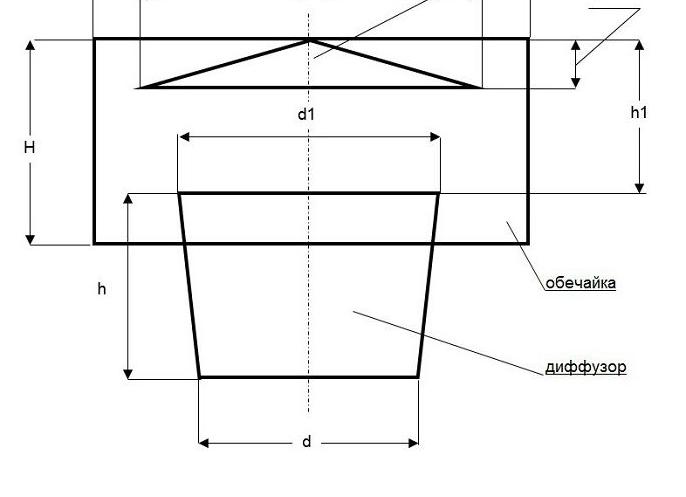

Дефлектор не только увеличивает тягу, но и предохраняет канал дымохода от попадания влаги, мусора и поселения в нём птиц и летучих мышей.

По подсчётам специалистов с помощью установки дефлектора на печную трубу можно увеличить тягу на 15–20%

Видео: как рассчитать высоту дымохода

О том, какую трубу лучше выбрать для дымохода, а также о преимуществах и недостатках материалов узнаете в нашем материале: https://aqua-rmnt.com/otoplenie/dimohod/kakuyu-trubu-vybrat-dlya-dymoxoda.html.

Изготовление дымохода из кирпича своими руками

Зная особенности устройства дымоходов и имея на руках готовый проект, можно приступать к самостоятельному возведению дымоотводящего канала.

Материалы и инструменты, необходимые для строительства дымохода

Для самостоятельного сооружения дымоходной трубы понадобятся следующие инструменты:

• мастерок и молоток каменщика;
• гидравлический уровень, отвес (или строительный лазерный уровень);
• строительное ведро для замешивания раствора;
• строительное правило, расшивка;
• электрический миксер (можно обычную дрель с насадкой);
• измерительные инструменты — рулетка, линейка.

Для строительства дымохода требуются стандартные инструменты из набора каменщика

В процессе кладки нужно делать из кирпича более мелкие строительные элементы — кирпичные пластины, четверть кирпича, половину и т. д. Опытный каменщик справляется с задачей одним выверенным ударом молотка. Начинающий печник, не обладающий такими навыками, может воспользоваться болгаркой с алмазным диском. С её помощью вырезка любой необходимой формы становится легкодоступной, хотя и сопровождающейся большим количеством пыли.

Некоторые печники с успехом используют для кладки шаблон, выполненный из дерева или металла. Шаблон позволяет строго придерживаться размеров, что особенно важно для внутреннего отверстия трубы.

Кроме этого, нужны будут материалы:

• кирпич красный (ни в коем случае не белый — силикатный) полнотелый, пустотелый, шамотный, клинкерный;
• цементная смесь (может быть готовая или приготовленная самостоятельно из песка, цемента и глины);
• комплект дымовой задвижки или вьюшки;
• металл листовой или кровельный.

Подготовительные работы перед изготовлением дымохода

Перед непосредственным началом работы по укладке кирпичной трубы необходимо провести определённые подготовительные работы:

1. Если труба устанавливается на печь, нужно приготовить место её соединения с надсадным дымоходом.
2. Если труба будет устанавливаться на фундамент, необходимо выполнить работу по его заливке. В том случае если дымоход расположен внутри помещения, фундамент закладывают на глубину 0,5 м ниже уровня здания. Если же труба размещается вне здания, фундамент должен быть довольно глубоким, на уровне промерзания почвы.

   Если фундамент располагается рядом с домом, то его необходимо закладывать на глубину промерзания почвы

3. Подготовить отверстия для выхода трубы через перекрытия и крышу. Размер отверстия нужно выбирать с учётом распушки (или выдры).

   Отверстие в перекрытиях должно учитывать размеры распушки и толщину слоя теплоизоляции

Во время работы руки вступают в контакт с химически агрессивными растворами — для их защиты рекомендуется использовать защитные перчатки.

При выполнении работ на кровле необходимо соблюдать меры личной безопасности, а также использовать строительные леса и канатную страховку.

На строительной площадке всегда должна быть аптечка со средствами оказания первой помощи при ранениях и кровотечениях. Иногда печная труба располагается не в центре помещения, а соприкасается с несущей стеной. Такая ситуация часто наблюдается при строительстве каминов. В этом случае можно воспользоваться стеновой конструкцией печной трубы. Её заранее монтируют во время возведения капитальной стены. Здесь уместно отметить, что среди печников принята классификация дымоотводов по конструктивным признакам:

1. Кирпичные надсадные. Дымоходы, установленные непосредственно на печную кладку.
2. Кирпичные коренные. Трубы, расположенные отдельно от печи, стоящие на отдельном фундаменте. Имеют форму стояка.
3. Сборные. Изготовленные из огнеупорного бетона отдельные блоки, которые складывают на месте установки дымохода.
4. Стеновые. Встраиваются в несущую стену, значительно экономят площадь и объём помещений. Однако следует учитывать, что стеновые трубы нежелательно монтировать в наружных стенах. Соприкосновение с холодным наружным воздухом резко снижает КПД такого дымохода с точки зрения теплоотдачи.

В деревянных домах места примыкания трубы к горючим элементам здания сопровождаются утолщением в 1–1,5 кирпича. Во избежание воспламенения стыки дополнительно прокладывают асбестовыми или войлочными листами. Войлок предварительно вымачивают в жидком глиняном растворе.

Пошаговая инструкция по возведению дымохода из кирпича

Строительство дымохода заключается в проведении кирпичной кладки в строгом соответствии с планом расположения материала в каждом ряду — порядовкой. Этот план должен быть составлен при изготовлении проекта сооружение дымоотводящего канала.

Каждый ряд кладки дымохода имеет строго определённое расположение кирпичей

Можно лишь добавить, что для наилучшего скрепления кирпичей раствором рекомендуется придерживаться следующих монтажных установок:

1. Раствор наносится слоем 1,5–2 см, кирпич смачивается и обмазывается раствором. После установки на место кладки кирпич прижимается вниз с таким расчётом, чтобы окончательная толщина шва составила 1 см.

   При укладке каждого кирпича необходимо проверять его положение по горизонали и вертикали, а также выдерживать толщину шва в 1 см

2. По ходу кладки (через 5–6 рядов) рекомендуется делать швабровку — затирку швов между кирпичами внутри дымоходного канала. Гладкая внутренняя поверхность обеспечит хорошее прохождение отработанных газов, уменьшит риск образования налёта из сажи. Затирку можно производить мокрой тряпкой.

   Внутренние швы выравниваются и затираются раствором по ходу кладки

3. Установка дымовой задвижки производится, как правило, между вторым и третьим рядом кирпичей. Но правило это не жёсткое — можно корректировать место установки по ситуации. Сразу после монтажа задвижку закрывают, чтобы цементный раствор не падал внутрь печи.

   На каждый дымовой канал ставится отдельная задвижка

4. В наружной кладке — на крыше — используется раствор с повышенными характеристиками прочности и влагостойкости. Для этого пропорцию замеса меняют, увеличивая содержание цемента (вместо 1/4 делают 1/3). Причём цемент подбирается марки М 500 или М 600. Для оголовка часто используют не цементно-песчаный состав, а цементно-глиняный. Изготавливают его добавлением 1 л цемента на 10 л песчано-глиняного раствора, который применяется для кладки печи.

   При использовании пустотелого кирпича внутренние полости заполняются цементным раствором

5. Важно соблюдать чистоту раствора. Недопустимо попадание в него мусора, особенно органического происхождения.
6. Прямые участки дымохода выкладывают по отвесу. Для этого в каждом углу натягивают прочные шёлковые нити и выравнивают их по вертикали. Прямой угол контролируется при помощи угольника через каждые 4–5 рядов.

   Контролировать вертикальное положение стен дымохода удобно с помощью шнуров, натянутых в каждом из четырёх углов

Видео: дымоход для камина своими руками

Утепление дымохода

Наружное утепление дымохода предназначено для устранения главного врага трубы — конденсата, который образуется в холодное время года как следствие конденсации водяных паров на внутренних стенках. Особенно большое количество влаги содержится в дровах — до 25% в сухих и до 60 в свежеспиленных. Уголь не содержит паров, но так как в процессе горения используется воздух из жилого помещения, то влажность его может достигать 8–10%. Проходя по холодной трубе с небольшой скоростью, пар осаждается в виде капель на внутренних стенках и, смешиваясь с сажей, превращается в химически активную кислоту.

Утепление трубы дымохода позволяет избежать образования конденсата на её внутренних стенках

Применяют три основных способа утепления:

1. Оштукатуривание. Самый простой и доступный способ, не требующий специальных навыков. Заключается в том, что на дымоход наносится несколько слоёв шлаково-известкового раствора, который при застывании образует прочную защитную «шубу». Чтобы усилить сцепление штукатурки с кладкой, используют металлическую сетку, закрепляя её к трубе анкерными гвоздями. После нанесения 3–4 слоёв (с промежутками на высыхание) утеплённую поверхность покрывают белилами или известью. Как показала практика, такая защита способна уменьшить теплоотдачу трубы на 20–25%. Этот способ отличается быстротой и не требует больших финансовых затрат.

   После покрытия дымохода несколькими слоями штукатурки его теплопотери снижаются на 20–25%

2. Утепление с помощью деревянных досок. Потребуются доски толщиной 30–40 мм. Вокруг всего дымохода (начиная от выдры и до оголовка) монтируется деревянный каркас и полностью обшивается доской. Сверху древесину защищают шифером. Расстояние между кирпичной кладкой и досками (5–7 см) заполняется любым негорючим утеплителем — землёй, песком или минеральной ватой. Во избежание просыпания утеплителя, щели между досками закрываются полиэтиленовой плёнкой или зашпаклёвываются герметиком. Этот способ эффективен в регионах степной зоны, где часто дуют суховеи, а затяжные дожди бывают редко.

   В промежутки между трубой и деревянным каркасом закладывается негорючий утеплитель

3. Третий способ требует определённых расходов. Заключается он в том, что стенки трубы утепляются минеральной ватой, которая устойчива к воздействию солнечного излучения. Лучшим вариантом считается базальтовая вата, отличающаяся очень низкой теплопроводностью. На дымоход наносится слой клеящего состава, к которому крепятся базальтовые плиты. Для хорошего схватывания весь массив утеплителя фиксируют сантехническим скотчем, и накрывают полипропиленовой армированной плёнкой. После полного высыхания клея вату покрывают зернистой фасадной краской, используя малярную сетку. Другой вариант — сайдинг или облицовка профилированным металлическим листом. Такая изоляция трубы позволяет сохранить до 50% тепла внутри дымоходного канала. И, как следствие, обеспечить отсутствие конденсата на внутренних стенках.

   Слой приклеенной каменной ваты можно защитить листами профилированного металла — это будет надёжно и красиво

Видео: утепление дымохода

Больше информации об утеплителях для дымоходов и о том, какие ошибки часто допускают при монтаже, читайте в нашей следующей статье: https://aqua-rmnt.com/otoplenie/dimohod/kak-uteplit-trubu-dyimohoda-svoimi-rukami.html.

Особенности эксплуатации кирпичных дымоходов

После того как возведение дымохода завершено и труба успешно введена в эксплуатацию, желательно ознакомиться с особенностями пользования кирпичной печкой. Чтобы отопительный агрегат служил долго и без аварий, необходимо соблюдать простые, но важные правила.

1. Главный враг кирпича — резкие перепады температуры. Топить лучше чаще, но непродолжительными периодами времени. За одну топку не рекомендуется делать более 2 закладок топлива. Особенно это касается угля, температура горения которого превышает 1000 градусов.
2. Своевременная очистка трубы от сажи неограниченно продлевает срок службы дымоходного канала.
3. При возникновении трещин на корпусе печи и дымохода в частности следует немедленно принять меры по их устранению. Запущенные трещины имеют тенденцию быстро прогрессировать и представляют угрозу не только для целостности кирпичной кладки, но и для здоровья людей. Сквозь небольшие щели в жилое помещение проникает угарный газ, который не имеет цвета и запаха, но является ядовитым для всего живого.
4. Малейшие неполадки в дверцах топки или поддувала (зольной камеры) сначала существенно снижают теплоотдачу печи, а затем приводят к лавинообразному накоплению сажи на дымоходных каналах. Обнаружив неплотно закрывающуюся дверцу, вьюшку или задвижку, следует незамедлительно их отремонтировать или заменить.
5. Минимум один раз в год необходимо проводить профилактику печи. Лучше всего это делать в конце лета, перед началом отопительного сезона. К ежедневной профилактической процедуре относится открывание дверцы поддувала на 15–20 мин. Это простое действие позволит кратковременно создать максимальную тягу, которая вытянет осевшую на стенках сажу во внешнюю среду.
6. Использование сырых дров неблагоприятно сказывается на чистоте дымных каналов, особенно в зимнее время. Более рационально использовать топливные брикеты, влажность которых значительно ниже. Дрова следует заготавливать загодя — сушка древесины естественным способом — процесс длительный (от года до двух).

Чистка и ремонт дымохода

Для очистки трубы применяются как традиционные способы, так и современные, основанные на достижениях технического прогресса.

Испокон веков обслуживанием печей занимались люди, профессия которых называлась трубочист. Сегодня найти профессионального трубочиста проблематично. На смену им пришли химические средства, которые, впрочем, тоже зачастую называются «Трубочист».

Найти профессионального трубочиста сегодня очень сложно, эта профессия ушла в прошлое

Так, хорошо себя зарекомендовало средство под названием «Полено Трубочист». В его состав входят соли медного купороса и другие активные химические соединения. Сгорая в топке, пары этих веществ вступают во взаимодействие с нагаром, осевшим на стенках трубы. Под действием тепла реакция продолжается несколько недель и приводит к тому, что твёрдая структура сажи рассыпается и, попадая снова в топку, сгорает. Как заявляют производители, применение «чудо-полена» дважды в год позволяет полностью удалять сажу из трубы. Следствием этого является хорошая тяга и высокий процент теплоотдачи печи.

Производители средства «Полено Трубочист» заявляют, что его применение два раза в год позволяет полностью очистить дымоход от сажи

Из народных средств можно отметить такие эффективные способы профилактики, как сжигание соли или соды один раз в 2 месяца (примерно 0,5 кг за одну топку). Порошок засыпается в топочную камеру в момент, когда дрова хорошо разгорелись и температура максимальная. После этого нужно плотно закрыть все дверцы, так как реакция может быть довольно бурной.

Хорошо помогают очистить дымоход сухие осиновые дрова. Дело в том, что осина горит с большим выделением тепла, языки пламени длинные и глубоко проникают внутрь ходов.

Если нет осины или соды, можно воспользоваться картофельными очистками. Для этого нужно накопить около половины ведра кожуры картофеля. При сжигании в топке выделяющиеся вещества связывают сажу и заставляют её сгорать до конца.

Температура горения осиновых дров достигает 800 градусов, поэтому сажа на стенках дымохода выгорает

Выполняя работы по установке дымоходов, особенно на участке монтажа шейки, выдры и оголовка, следует тщательно соблюдать нормы техники безопасности. Если работать аккуратно и соблюдать необходимые инструкции и технологии, кирпичный дымоход вполне можно сложить своими руками.

• Ангел Плодородия
