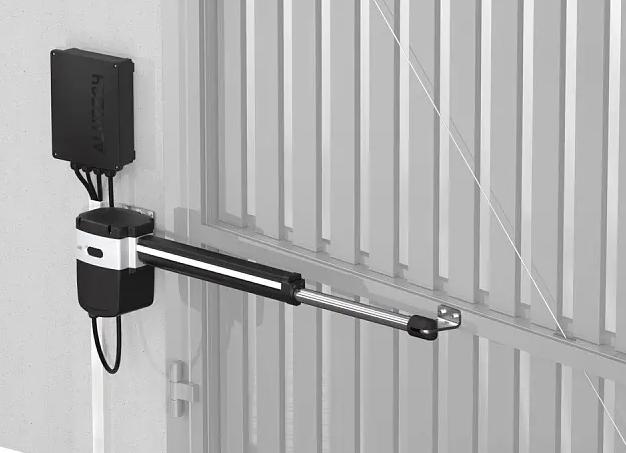

Электроприводы распашных ворот

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
3. Надежная фиксация приводом.
4. Возможность подсветки придомовой территории.
5. Надежность, долговечность и бесшумная работа устройства.
6. Дополнительная безопасность, достигаемая за счет блокировки створок.
7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

• Toona;
• Wingo;
• Hyppo;
• PopKCE.

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:

1. тип ворот;
2. ширина створок;
3. общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся:

• Кирпичи;
• Электроды;
• Профтрубы Ø 40 х 30 мм и 60 х 30;
• Арматура диаметром 14 мм;
• Песчано-цементный раствор со щебнем;
• Швеллер или профтруба 100 х 100 мм;
• Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

• Дрель;
• Рулетка;
• Молоток;
• Изолента;
• Шуруповёрт;
• Плоскогубцы.

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Правила выбора комплекта автоматики

Для начала необходимо оценить зону, где будет устанавливаться привод. Ведь любой механизм не может сам остановиться, полотно будет какое-то время двигаться по инерции. Значит, по пути следования створок таких ворот не должно быть помех, особенно зимой.

Далее, у приводного механизма должен быть запас прочности и свободы хода створок. Если створки открываются с разной скоростью, должна срабатывать защита, блокирующая движение ворот. Кроме того, управление с пульта не допускает висячих замков.

Схематическое изображение установки

Блок управления в большинстве случаев для таких ворот не имеет возможности управления с брелока. Потому как тут не хватит мощности батареек. Еще немаловажен учет возможности безопасной электропроводки и достаточной мощности сети.

Основная характеристика, которая влияет на выбор автоматического привода, это вес створки. Не менее важно − учитывать воздействие на привод и створку дополнительных нагрузок, например, ветра. Площадь каждой половинки распашных ворот также должна учитываться. Интенсивность эксплуатации рассчитывается, как отношение непосредственного времени работы к общему времени в час. Этот показатель обычно выражают в процентах. Он напрямую влияет на выбор подходящего привода для распашных ворот.

Монтаж створок

При монтаже распашных створок чаще всего используют столбы из кирпича. В центре несущего столба монтируется труба диаметром 100 мм или же швеллер, к которому нужно приварить арматуру, чтобы вывести наружу три закладных, для укрепления профильной трубы 30−60 мм к кирпичному столбу. Затем непосредственно к этой трубе крепятся петли. Закладные для привода должны располагаться на высоте привода, предпочтительно 1 метр.

К готовым воротам во всю длину несущего столба нужно приварить трубу диаметром 60 мм. Эта труба будет использоваться для приваривания к ней петель створок распашных ворот. Стоит отметить, что все трубы, которые используются для монтажа уличных ворот, открывающихся наружу, должны быть тщательно очищены от ржавчины и загрунтованы.

Каркас изготавливается из трубы диаметром 50 мм или 60 мм, меньшего диаметра трубы ребер жесткости, к которым будет закрепляться профнастил. К трубе 50 мм посередине приваривается труба диаметром 20−40 мм, чтобы было удобнее зашивать ворота профнастилом.

Автоматические ворота распашного типа отличаются от обычных тем, что оснащены электроприводом. Автоматика делает эксплуатацию ворот простой и эффективной, благодаря чему она стала весьма популярной не только в промышленных, но и в бытовых целях.

После того как монтаж распашных ворот закончен, может устанавливаться автоматика. Этот процесс не такой сложный, как может показаться на первый взгляд. Однако он требует аккуратности и точного следования приложенной инструкции. Для того чтобы автоматика работала безупречно и долго, нужно учитывать все факторы.

Подготовка к монтажу автоматики

Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика. Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма.

I вариантII вариант

Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.

Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства. Если есть возможность установить упоры в земле, которые будут ограничивать ход ворот, использование концевых выключателей необязательно.

Для монтажа привода к воротам понадобятся такие инструменты:

• плоскогубцы;
• изолента;
• метр (или рулетка);
• электродрель, но может пройти и ручная;
• шуруповерт с разными насадками;
• молоток.

Установка электропривода

Перед монтажом автоматики для ворот с открытием наружу следует подвести электрическое питание 220 В. к блоку управления, используя отдельный выключатель и стабилизатор напряжения (если есть возможность). Стабилизатор способен значительно уменьшить вероятность того, что автоматика выйдет из строя в результате скачков напряжения, например, во время грозы.

Схема подключения автоматики

Также нужно провести электропроводку от блока управления к электроприводам и защитным фотоэлементам, при их наличии. Процесс монтажа начинается с того, что комплектный элемент крепежа монтируется к створке.

Затем к несущему столбу приваривается другой крепежный элемент. После этого можно приступать к монтажу самого привода. Область открытия створок распашных ворот наружу определяется при полностью выдвинутом штоке электропривода. Именно в таком виде он и приваривается.

Выведенные кабеля для подключения привода и элементов безопасности (фотоэлементов, сигнальной лампы, звуковой сигнализации и так далее) подводятся к блоку управления, который желательно монтировать с внутренней стороны ворот в непосредственной близости. Плата управления автоматикой должна находиться в специальном защитном пластиковом корпусе.

Защитные элементы монтируются на столбах на заранее определенной высоте. Располагаться они должны строго друг напротив друга. Сигнальная лампа монтируется над воротами, чтобы ее было видно с обеих сторон распашных ворот.

После того как система полностью собрана, необходимо запрограммировать плату управления и пульты, следуя приложенной к ним инструкции. Напоследок хотелось бы заметить, что самостоятельно можно установить что угодно, но лучше, если такую работу выполнят профессионалы.

Варианты решения задачи

Прежде чем делать распашные ворота с электроприводом своими руками, домовладельцы определяются с выбором конструкции. Существует три основные конфигурации принципов устройства таких сооружений:

1. Гаражный вариант. Очень сложный по технической реализации, поэтому редко применяется, чтобы сделать электропривод для ворот своими руками.
2. Откатные. Самый простой в реализации, но не всегда подходит из-за высоких требований к наличию свободного места для отката длинного полотна.
3. Распашные. Их сравнительно легко сделать в домашних условиях. Это самый популярный вариант среди автолюбителей.

Оценив все благоприятные и негативные факторы каждого варианта, домовладельцы стараются выбрать оптимальный для своих обстоятельств. От их решения будет зависеть дальнейший ход действий. Поскольку установка сложной конструкции — очень материально и энергозатратное мероприятие, к первоначальному выбору относятся очень серьёзно.

Большинство домовладельцев отдают предпочтение распашному варианту из-за относительной простоты устройства и возможности установки собственными силами. К тому же для него не требуется много места, поэтому при ограниченной площади приусадебного участка это достоинство может быть определяющим.

В этом видео вы подробнее узнаете о таких воротах:

Установка ворот

При сооружении распашных ворот особое внимание уделяют их установке. От этого зависит срок службы и надёжность конструкции. Поскольку створки имеют большую массу, для их удержания делают крепкие столбы. Схема установки этой части конструкции довольно проста:

1. Определяют конфигурацию столбов и материал изготовления. Это могут быть надёжные стальные трубы или кирпичные колонны со встроенным внутрь металлическим стержнем для приваривания креплений створок. Существует вариант железобетонной конструкции.
2. Роют котлован для установки столбов или заливки фундамента для кирпичных колонн. Во втором случае высчитывают нагрузку, чтобы фундамент выдержал её и не деформировался в будущем. Для надёжности многие делают стяжку между столбами на глубине до полутора метров, соединяя их металлическими перемычками.
3. Бетонируют столбы и стяжку, если она есть. При этом стараются сделать максимально качественным раствор, постоянно перемешивая его, чтобы избежать образования воздушных пустот в бетоне.
4. Дают отстояться и хорошо затвердеть столбам и фундаменту в течение 10 дней. Регулярно поливают бетон водой, чтобы не появились трещины.
5. После затвердения фундамента выкладывают столбы из кирпича.
6. Приваривают петли для крепления ворот и вешают их на место.

Во время просыхания столбов (операция № 4) обычно занимаются изготовлением створок. Их конструкция имеет прямоугольную металлическую раму и полотный заполнитель, которым может быть:дерево;

• профнастил;
• кованная решётка;
• поликарбонат;
• стальной лист;
• штакетник из металлических труб или арматуры;
• комбинированный вариант из нескольких перечисленных материалов.

Для изготовления створок нужен сварочный аппарат и болгарка. Подготовив все необходимые инструменты и материалы, приступают к пошаговому изготовлению:

1. Делают деревянные козлы для сварки рам.
2. Производят разметку основных деталей и их резку.
3. Сваривают каркас створок. При этой операции строго следят за контролем прямых углов и надёжностью сварки всех швов.
4. Приваривают полотно.
5. Приваривают петли для крепления на столбы.
6. Устанавливают створки и красят их, предварительно шлифуют и грунтуют антикоррозийным составом.

Соорудив ворота, хозяин ещё раз продумывает, как сделать самодельный механизм для распашных ворот. Пока этот вопрос не будет решён, ворота открывают и закрывают вручную.

Самодельный привод

Пока лето и не идут дожди, выйти из машины для того, чтобы открыть ворота, не составляет особого труда. Однако стоит набежать первым тучкам или ударить первым морозам, всё чаще начинает приходить мысль соорудить самодельный привод для распашных ворот. Чертежи таких устройств найти не составит большого труда в век компьютерных технологий. Определившись с конструкцией, готовят основные компоненты будущего устройства:

1. Электропривод. Это могут быть приводы линейного или рычажного типа. Для таких целей обычно используют автомобильные электростеклоподъёмники, электродвигатели редукторные с усилием не менее 120Н, актуаторы спутниковых антенн.
2. Электропроводка. Используют электропровода для автомобилей и изоляционные кабели для предохранения от непогоды и механического воздействия.
3. Электрошкаф. Место размещения электроприборов, укрывающее их от неблагоприятного воздействия.
4. Доводчики. Приспособления для соединения электромотора с воротами, выполняющие роль рычага.
5. Автоматика. Приспособление для автоматического запуска устройства.

Это интересно: электрические ворота своими руками.

Когда все основные узлы устройства собраны, начинают монтировать электропривод. Для этого следуют пошаговой инструкции:

1. Собирают привод и устанавливают его на месте использования.
2. Приступают к сборке электросхем. Для этого определяются с вариантом электрообеспечения и выбирают подходящую схему. Собирают её воедино и проверяют в действии.
3. Устанавливают монтажный электрошкаф и монтируют внутри электрооборудование.
4. Прячут все провода в изоляционные кабели или шланги.
5. Проводят окончательную проверку работы всей системы.

Так, потратив время и силы на изготовление привода для ворот, многие домовладельцы и автолюбители избавляют себя от хлопот самостоятельно открывать и закрывать громоздкие дверцы. В любую погоду они теперь могут не выходить из машины, чтобы заехать во двор.

Автоматика

Стоит рассмотреть все особенности автоматики. Благодаря устройству открываются, а также закрываются ворота. При этом нет надобности в дополнительных движениях, достаточно нажать на одну кнопку.

Все чаще используют приводы, ведь именно они обеспечивают комфортные и удобные условия для владельца.

Комплект привода для ворот можно купить, или же самостоятельным образом сделать. Последний вариант станет оптимальным вариантом для владельцев таких приборов:

• понадобится для изготовления конструкции автомобильный домкрат. К двум реечным домкратам присоединяется мотор с редуктором. Для эффективной защиты винта домкрата следует его приделать. Для большего срока службы изделия следует обрести гофру, затем натянуть ее на винт. Для того чтобы управлять приводом для распашных ворот, следует использовать кнопку сигнализации;
• прикрутите мотор;
• в качестве поворотного механизма будет выступать антенна;
• наиболее простым способом сделать данное изобретение является актуатор с якорным мотором. Недостаток состоит в не синхронной работе устройства. От данного недостатка достаточно сложно избавиться.

Среди недостатков самодельных изделий стоит отметить их короткий срок эксплуатации. Они в короткий срок ломаются, чаще всего не подвергаются ремонту.

Неприятности могут сопутствовать не только рабочий процесс, но и дальнейшее использование изделия.

Обратите внимание! Для продолжительного срока использования специалисты советуют покупать готовые приводы для откатных ворот, например. В этом случае их установку следует делать самостоятельно, что сэкономит вам денежные средства.

Советы

При соблюдении некоторых правил можно избежать множеств неприятностей. Пренебрежение стандартными советами могут привести к полному разрушению стены, например и множества других пагубных последствий.

Следует устанавливать, как видно на фото привода для ворот на боковую область стены. Причем конструкция должна выдерживать вес привода, а также ворот. При наличии штукатурки, от нее стоит избавиться. Затем приварите металлический уголок размером в 100 мм в ширину.

Избегайте перекосов, или других неровностей на каркасе. В дальнейшем даже значительная невнимательность может привести к негативному результату.

Во время монтажных работ вымеряйте высоту привода на рулонные ворота. Необходима его защита, поэтому можно использовать специальный коробок.

Для роль ставней стоит оставить место по 15 см для монтажных работ.

Автоматический электропривод может давать некоторые сбои. В частности это касается холодной поры года, зимы. Для избегания этого необходимо проложить нагревательный кабель. Чтобы защитить устройство от дождливой погоды необходимо установить дренаж, предназначенный для слива жидкости. Понадобится также козырек.

Самостоятельная установка

Во время рабочего процесса следуйте всем основным правилам. Подберите необходимое устройство, рассмотрите детально схемы электроприводов.

Для того чтобы установить откатные ворота необходимо следовать некоторой инструкции. Рассчитайте длину от внутренней части до петли. В том случае, если расстояние будет находиться в диапазоне 15 см, не более того, тогда это линейный тип. В ином случае – это рыжачный тип.

Выбор конструкции зависит в большей мере от высоты, диагоналей, ширины. Установка проходит на расстоянии от направляющего элемента. К верхней и нижней части прикрепляют ловитель. На середине столба находится замковый выключатель, внутри можно заметить фотоэлемент. Когда получен сигнал, конструкция срабатывает, ворота открываются.

Для того чтобы установить конструкцию на распашные ворота потребуется актуатор с якорным мотором. Поставьте его на расчетное место. В том случае, если вам не знакомы нюансы данного процесса, тогда приобретите готовый привод. Установку проведите самостоятельным образом.

В конце рабочего процесса необходимо проверить работу механизма. Включите несколько раз. Если ворота открываются легко, неполадок нет, тогда установка проведена правильно.
