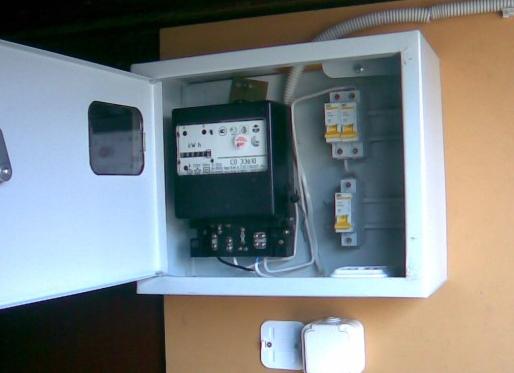

Электрощиток в гараж

Устройство гаражного электрощитка

Понятно, что основное предназначение электрощитка заключается в удобном и безопасном управлении системой распределения потребителей в гараже, поэтому в состав электрощитового набора обязательно входит:

• Счетчик электрический сертифицированный, с отметкой о прохождении поверки в конторе Энергосбыта;
• Прибор УЗО, защищающий человека и электроприборы от токов утечки и стока по мостикам проводимости;
• Прибор общей защиты входных цепей от короткого замыкания в проводке гаража;
• Однофазные пакетники с возможностью автоматического разрыва цепи при возникновении КЗ;
• Коммутационная панель и монтажный ящик с несколькими рядами металлических крепежных планок.

Важно! В данном случае можно собрать электрощиток для установки в гараже только для питающего напряжения в 220В. Варианты подвода и обустройства в помещении гаража трехфазного напряжения должны выполняться только специалистами РЭС, по заранее согласованному проекту.

Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В.

Поэтому для любого варианта подвала в помещении гаража необходимо предусмотреть на электрощитке дополнительный понижающий трансформатор с пакетником. Для организации освещения потребуется вывод с трансформатора на дополнительный контур проводки подвала со своим заземлением.

Схема подключения приборов внутри коробки электрощитка

Порядок подключения приборов внутри электрощитка хорошо иллюстрируется приведенной схемой:

1. Входной кабель с тремя жилами от линии на столбе заводится по подготовленному каналу внутрь электрощитка. В качестве шлангов или каналов, по которым пропускается провод, можно использовать металлопластиковые или стальные трубы. Надежнее сделать ввод в короб через заднюю стенку электрощитка, а не бить отверстие в боковой стенке гаража;
2. Внутри электрощитка на монтажные планки последовательно крепятся электросчетчик, автомат отключения КЗ и блок защиты УЗО. Далее устанавливаются пакетники под розетки и приборы для освещения гаража, трансформатор питания светильников и вентиляции подвала;
3. С помощью коммутационных колодок приборы последовательно соединяются в цепь и подключаются к осветительной проводке и силовым проводам, идущим к сварочному посту и блоку розеток с максимальным током потребления до 25А. Остальные розетки подключаются к пакетникам с током отсечки в 16А.

Совет! Промаркируйте зачищенные отрезки проводов с помощью цветной изоленты. Это упростит подключение к колодкам и позволит избежать путаницы «земля-фаза».

Зачастую, чтобы упростить работу с подключением и пломбировкой счетчика в гараже, перед вводом в электрощиток устанавливают обычный отсечной рубильник или переносят дифавтомат. Обычно на этом настаивают электрики гаражного кооператива, так проще и надежнее защищаются от КЗ лампы внешнего освещения, и проще работать со счетчиком.

Целесообразность такого решения не всегда понятна, поэтому многие автолюбители могут страховаться и устанавливают в гараже два автомата, до и после счетчика, что тоже не всегда оправдано.

Розетки и осветительные приборы в гараже подключаются отдельными пакетниками, их разделяют на две группы – силовые с порогом в 25А и маломощные – для срабатывания на обычных розетках с нагрузкой не более 1,5-2 кВт. Для освещения достаточно слабых 5-ти амперников, но желательно на каждую точку освещения гаража, например, для прожектора, переноски и четырех настенных светильников установить свой выключатель на электрощитке.

Обязательным атрибутом смонтированного в гараже электрощитка является полноценный контур заземления проводки гаража. Это крайне важно. Не стоит особо надеяться на нейтраль линии напряжения и уповать на то, что она заземлена, как заявляют электрики и их помощники. Кроме того, при замыкании где-то на линии на нейтрали может появиться неплохой потенциал до 120В, что может спалить особо нежные приборы, работающие в гараже, например, блок зарядки аккумулятора. Толстый провод «земли», а лучше медную шину от стального контура, закопанного на метр глубиной, подключают по представленной схеме, электросчетчик условно не показан.

Работа приборов защиты

Система защиты, смонтированная на электрощитке, состоит из двух обязательных приборов. Первый – это прибор или автомат отключения при возникновении короткого замыкания. Второй — устройство УЗО, оба прибора очень похожи по внешнему виду, и зачастую их путают и не понимают, зачем два одинаковых автомата.

На самом деле схема УЗО принципиально отличается от главного автоматического отсекателя, и рассчитана на отключение проводки только в тех случаях, когда ток утечки между двумя жилами кабеля достигает 5 тысячных ампер. Есть немало случаев, когда, стоя на влажном грунте, человек касается корпуса электрического прибора и получает удар из-за нарушения изоляции девайса. Чаще всего это происходит из-за микротрещинок на полихлорвиниловой изоляции кабеля, или при замокании проводки от конденсата, затекающей через кровлю гаража дождевой воды. Сто тысячных ампер считаются смертельными, исправный автомат УЗО должен срабатывать на пяти тысячных, но не способен отключить сеть при возникновении короткого замыкания.

Для этих целей используются дифференциальные устройства автоматического отключения питания при резком увеличении тока до определенного порога. Если у вас в гараже стоит мощное сварочное оборудование, то устанавливайте прибор на 25А. Больше нельзя, это может привести к возгоранию в гараже проводки и электрощитка. Для более мощных потребителей потребуется трехфазная сеть.

Самодельные схемы электрощитка для гаража

Если у вас есть способности и желание собрать своими руками автоматический вариант электрощитка для гаража, можно воспользоваться приведенной схемой.

В конструкции используется система гальванической развязки приборов освещения подвала через трансформатор Т3. Одновременно с низковольтным освещением в конструкции электрощитка реализована возможность подключения потребителей на 12В, что бывает полезным при ремонте автомобильной техники. Кроме того, конструкция на основе Латра позволяет регулировать и подстраивать выходное напряжение под потребности нагрузки приборов в гараже.

Крепление корпуса электрощитка всегда выполняется на дюбелях к основе стены гаража, нельзя крепить на штукатурку или возгораемые предметы, только на бетон или кирпич. Высота установки электрощитка в гаражном помещении составляет 1300-1400мм над уровнем пола. Щиток вешается на стену возле входа с правой или левой створки ворот, кому как удобнее.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Особенности сборки электрического щитка

Во избежание несчастных случаев или недочетов в процессе установки электрощитка, нужно знать несколько нюансов.

Первая особенность — нулевой проводник. Некоторые мастера соединяют заземление с нулевым проводником, но в такой конструкции при сгорании провода заряд электроэнергии проходит по корпусу щитка, что создает опасную для жизни человека ситуацию. При правильном подключении провод фазы подсоединяется снизу к колодке заземления.

Вторая особенность – трехфазное питание. Сборка панели электрооборудования с трехфазным питанием происходит с равномерным распределением напряжения. Это обеспечит защиту от перекоса фаз, так как потребителем может быть мощное бытовое устройство, к примеру, сварочный аппарат.

Все 3 фазы подключаются отдельно, в зависимости от потребляемого объема электроэнергии.

Оборудование для сборки щитка

Электрическая схема щитка.

Перед началом работы стоит подготовиться и приобрести все необходимые элементы.

Для сборки электрощитка понадобится следующий комплект инструментов и оборудования:

• сертифицированный электрический счетчик, на котором обязательно должна быть отметка о прохождении проверки в компании Энергосбыта;
• провода;
• автоматика;
• стиппер — инструмент для зачистки изоляции, при неимении можно заменить ножом;
• наконечники штыревые втулочные изолированные (НШВИ), используются для фиксации проводов;
• устройство защитного отключения (УЗО);
• пресс-клещи для опрессовки изолированных наконечников;
• клеммы — электроустановочное устройство для надежного соединения проводов;
• гребенка для проведения электричества по всем устройствам щитка;
• металлический профиль для крепления модульного оборудования;
• прочие необязательные инструменты.

Количество деталей зависит от индивидуальной схемы электрощитка. Часто продается полный комплект всех необходимых деталей.

Порядок сборки и монтаж

Гаражные щитки представляют собой своеобразную конструкцию из защитного блока и самой системы, поэтому их вполне удобно собирать без специального пространства.

Как устроен гаражный электрощиток?

Происходит это в несколько этапов:

1. Маркировка и расположение автоматики.
   В большинстве моделей электрощитков приборы располагаются на DIN-рейках — металлических профилях. Чтобы они не «ездили» можно использовать ограничители. Лучше подписать проводники, это поможет быстро определять их назначение.
2. Подготовка соединений.
   Провода следует зачистить от изоляции и продеть в наконечники НВШИ, которые потом нужно будет спрессовать. Важно сделать это правильно: длина наконечника должна быть равной длине зачищенного от изоляции провода. Гребенка для подключения автомата и УЗО должна быть одной марки с приборами, так как шаг штырей может отличаться. Клеммы приборов должны крепиться надежно, в противном случае они перегреются, и нарушится изоляция, что приведет к короткому замыканию.
3. Скрепление деталей.
   На этом этапе автоматика соединяется с УЗО, рубильниками, УЗМ и остальными комплектующими. Необходимо следить за качеством скрепления, ведь это единственный способ избежать плохого контакта.
4. Проверка.
   Щиток в гараже нужно обязательно протестировать, подав напряжение на вводной автомат или рубильник. В конце сборки следует обозначить все рубильники, что к чему подключено.

По правилам монтаж электрического щита должен осуществляться на высоте 1,5 метра над землей, на ровном участке стены (наклон не более 1,5 градуса) вдали от трубопроводов. Если нет возможности расположить его вдали от факторов повреждения используют специальный шкаф со смотровым окном.

Итог

Сделать электрический щиток в гараже своими руками непросто, но следуя всем рекомендациям, это может сделать даже новичок. Важно выбрать подходящее оборудование и правильно подключить приборы и провода между собой.

Также необходимо сначала ознакомиться с правилами расположения электрических щитков и схемой электрических сетей на участке. Только после этого можно определить место монтажа, подготовить соединения, скрепить провода с системой и проверить работоспособность устройства. Считаете статью полезной? Поделитесь ею в соцсетях!

Практичные системы хранения для гаража или мастерской.
Гараж для многих является не только местом хранения машины, но и настоящей автомобильной, слесарной и столярной мастерской. Поэтому важно, чтобы всегда и всё было под рукой и на нужном место. Но порой так сложно разобраться в многообразии отвёрток, плоскогубцев, ножниц, свёрл и прочей утвари, которая хранится в «мужском Эдеме». В этом обзоре простые и при этом эффективные идеи, которые помогут создать в гараже практически идеальные системы хранения.

Монтаж электрощитка в гараже

Электрощиток в гараж — это уже не что-то из ряда вон выходящее, а обычная практика. В наше время эти нехитрые приспособления уже есть практически у каждого. Уже давно канули в лету те года, когда гараж был просто помещением, служившим для размещения и сохранности автомобиля, тем самым препятствуя воздействию на него негативных погодных условий. В современном мире гараж уже стал более похожим не на хранилище для авто, а на своеобразную мастерскую, в которой мужчины проводят огромное количество времени. Этому способствует низкая стоимость электрической энергии.

Согласно обязательным и общеизвестным правилам установки электрического оборудования каждый потребитель электроэнергии должен подключить электроснабжение гаража через устройство учета энергии, дополнительно осуществляется включение в цепь устройств электрозащиты. Обеспечивается это путем установки распределительного щитка, который более известен под названием электрический щиток.

Установка распределителя — это достаточно легкое занятие, поэтому установить электрощиток собственноручно не составит никакого труда. Первым делом, начиная монтаж электрощитка своими руками, необходимо определится со списком оборудования, которое предполагается использовать в гараже.

Схема электрощитка может при подключении включать в своем составе клеммы для следующих компонентов:

• сигнализация;
• электрические инструменты;
• вентиляция помещения;
• различные бытовые приборы;
• освещение.

После того как хозяин определился со списком оборудования, которое предполагается использовать в гараже, можно приступать непосредственно к проектированию схемы электрощитка. Первым делом необходимо правильно рассчитать максимальную нагрузку на электрическую систему, чтобы в случае необходимости использования мощного прибора можно было своевременно отключить от сети менее мощное оборудование.

Во время проектирования схемы электрического щитка необходимо учитывать требование наличия у используемых приборов заземления, приборы без заземления использовать запрещено. Для защиты потребителей от перегрузок и замыканий все приборы должны подключаться через устройства автоматической защиты.

Такими приборами защиты являются специальные автоматические выключатели. Кроме распределителей, нужно обратить внимание на вводный автомат.

Выбирать его нужно в зависимости от типа питающей сети: если к щитку подводят однофазный, то автомат на 220 В будет самым оптимальным, в случае с трехфазным — 380 В.

Подключение кабеля заземления

Электрощиток нужно делать только с эффективным заземлением гаража. Это второй вопрос по значимости, ведь если его не сделать, то возникает высокая вероятность в аварийной ситуации получить повреждение электрическим током. В основном электрощиток для гаража рекомендуют оснащать системой TN. Причем контур для заземления необходимо выполнять с помощью круглых прутиков, соединенных между собой стальной полоской. Такую процедуру необходимо выполнять только в том случае, если данного контура еще нет.

Есть 2 вида шкафов — это шкафчики закрытого и открытого типа. Гараж по своей сути — это помещение, в котором могут присутствовать различные пары, поэтому его квалифицируют как помещение, имеющее повышенную опасность. Поэтому для щитка лучше использовать закрытые виды шкафчиков, чтобы никакие вредные вещества не смогли проникнуть и вступить в реакцию с проводкой.

Как должен быть устроен электрощиток

После того как все подготовительные работы проведены, нужно определиться, как собрать электрощиток своими руками и какие инструменты для этого пригодятся.

Как собрать электрический щиток?

Люди, которые впервые приобрели гараж, часто задаются вопросом о том, как собрать электрический щиток правильно. Для сборки вам потребуются следующие инструменты:

• отвертка и молоток;
• сверла;
• дрель;
• саморезы.

Чтобы узнать, как правильно собрать щиток, необходимо следовать четким правилам и последовательности установки. Первым делом необходимо приготовить шкаф к непосредственной эксплуатации согласно инструкции, которая входит в набор. Затем в шкаф монтируется счетчик и предохранители, которые были заранее подготовлены и спроектированы. С помощью специальных перемычек все детали внутри щитка соединяются, а шкаф подключается к заземлению с использованием перемычки или устанавливается на каркас гаража, сделанный из металла.

После проведения этих работ необходимо собрать сам гаражный щиток. Для этого выбирается место для монтажа — оно должно находиться в отдаленности от точки входа кабеля. Что касается высоты расположения, то рекомендуется собирать щиток на расстоянии 1,5 м от пола.

Подвести кабель с наружной сети самостоятельно нельзя, для этого необходимо обратится в службу электросети. Сотрудник этого ведомства сам проведет к вашему гаражу электролинию в соответствии со всеми требованиям.
