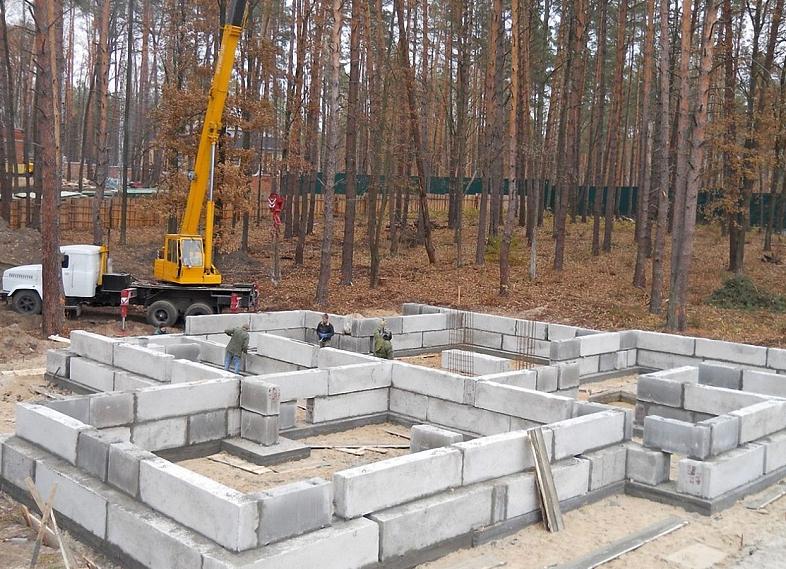

Фундамент из блоков ФБС

Преимущества и недостатки этой конструкции

Вот что собой представляет блочный фундамент: железобетонная подушка и вертикальные стены из самих блоков.

Но такого фундамента есть свои недостатки – поднять бетонные блоки для фундамента может только кран. А это, конечно, затраты. Но это, пожалуй, таки единственный его серьезный минус. Зато во всем остальном может все работы может делать даже любитель. Но стоит заметить, что сам фундамент из ФБС, конечно, всегда уступает в плане жесткости и надежности монолитному, зато радует более доступной ценой и простотой работы с ним.

Современный фундамент из блоков ФБС просто идеален для грунтов, в которых слишком много песка. А вот для мягких и рассыпчатых грунтов он не подходит – попросту просядет. Интересное наблюдение: из-за серьезных сил пучения фундамент из блоков может выгнуть – а ведь жесткий ленточный и вовсе могло разорвать. Ведь пытаться снизить пучение почвы путем ужесточения нулевого уровня – нерационально, в этом случае есть смысл только утеплять почву и сам фундамент. Вот в чем еще хорош ленточный фундамент из блоков – в виду отсутствия монолитности, т.е. благодаря наличию кладочных швов, он обладает ценной гибкостью и подвижностью.

Еще один плюс: строительство фундамента из блоков ФБС можно осуществлять в дождь, и в снег – ему ничего не страшно.

Пошаговое возведение — быстро и просто!

Изначально нужно хотя бы элементарное геологическое разведывание, на основании которого и рассчитываются стены фундамента для каждого участка в отдельности.

Этап I. Выбор блоков для фундамента

Фундаментный блок строительный, или ФБС производят на заводах путем вибропрессования и используют именно для строительства фундамента. Чаще всего – это ленточный фундамент. Итак, какие должны быть размеры бетонных блоков для фундамента и как правильно их выбирать?

Для начала в обычной компьютерной программе заранее желательно сделать раскладку блоков – чтобы точно знать, как их нужно будет монтировать и вязать между собой. Так, первый ряд часто делают шириной 40 см, а уже два следующих – по 30 см. И уже только тогда, когда известны нужные размеры блоков и их количество, есть смысл ехать в магазин и заказывать их. Там же можно договориться о доставке монтаже, а для этого и машина, и кран должны быть свободны в один день по возможности.

При выборе таких блоков еще на складе изначально важно определить, где и в каких местах будет проходить коммуникация и как построить фундамент из блоков с учетом этих моментов – для этого они нужны будут со специальными отверстиями. Если об этом забыть, то в будущем придется их бурить, а это дополнительные затраты денег и времени.

Этап II. Подготовка котлована и разметка

Опытные строители советуют перво-наперво нарисовать схему площадки перед укладкой – подумать, где именно будет стоять кран, какие могут возникнуть сложности.

Далее, как обычно, снимается верхний плодородный слой. Для этих целей лучше нанимать экскаватор. Часть грунта специально оставляется для обратной отсыпки. А по краям котлована выносятся оси стен бани – колышками с леской.

А вот внутренний дренаж такого фундамента не обязателен – только когда нужен серьезный ремонт или протечки устранить не получается. В остальном же рекомендуется просто тщательно выполнить гидроизоляцию стен и пола в бане – и все.

Этап IIII. Изготовление подошвы

Если же при строительстве не делать забетонированную ленту-подушку, а класть блоки прямо на песок – тогда уже желательно использовать кладочную сетку. Именно она предотвратит в будущем образование нежелательных отверстий между блоками.

А потому необходимо раздобыть арматуру и привезти машину песка и машину щебня. Последнего желательно брать 20-40 фракции.

В подготовленном котловане теперь делается разметка для будущей подошвы. Обычной лопатой место для нее нужно выровнять строго по уровням, засыпать песком, щедро увлажнить и утрамбовать. Далее – все засыпается щебнем и снова трамбуется. И после этого уже строится опалубка и вяжется арматура.

Этап IV. Строительство опалубки

Для этого необходимо будет заранее приобрести минимум пол куба 25-й обрезной доски. Чтобы опалубка оказалась ровной, гидроуровнем заранее нужно ее выровнять и натянуть внутри самой опалубки шнур.

Арматуру для такого фундамента лучше брать марки Ф12, и вязать ее между собой. После заливки армированному поясу нужно осесть – а это вынужденный перерыв в работе минимум на две недели. Всего Для этого понадобится около сотни прутьев по 60 см и около 4-х по метру. Укладывать их можно как в четыре ряда, два снизу и два сверху, так и в три – треугольником. Проволоку для формирования каркаса брать лучше Д4 – ее уйдет до 10 кг. На изготовление одной только арматуры уйдет примерно дня два – и после этого можно начинать делать опалубку. Стандартная толщина армопояса – 20 см, а ширина – 30 см.

Этап V. Заливка подушки

На этом этапе понадобится миксер – именно он зальет бетоном подготовленную подушку для ФБС блоков. Далее она накрывается пленкой либо опилками и целую неделю сохнет, при периодическом смачивании.

Сами подушки, конечно, могут быть сборными – но чаще используют монолитные, такие, как у ленточных фундаментов.

Этап VI. Монтаж ФБС блоков

Теперь заказывать нужно кран – он будет поднимать тяжелые ФБС блоки, а рабочие или подмога будут их поправлять.

Во время строительства лучше всего использовать кладочный раствор М100 – его придется расходовать от 10% до 20% от объема всех блоков, и многое здесь будет зависеть от качества блоков, планируемых зазоров и самой кладки.

Этап VII. Гидроизоляция фундамента

Наиболее проверенный в этом плане вариант – хорошая мастика. Всего уйдет около 4 банок мастики, и промазывать нужно один ряд с внутренней стороны будущей бани и два с внешней. Удобно – не нужно ничего заворачивать или греть.

К слову, некоторые строители на особо щедрых на осадки участках под низ блоков еще и стелют гидроизоляцию Бикрост.

Этап VIII. Изготовление армированного пояса

Что касается монолитного пояса, который кладется на ФБС блоки, а на него уже – плиты перекрытия, то далеко не все строители видят в этом какой-то смысл. Ведь получается, что так и блоки, и пояс, и плиты – это уже не монолитная конструкция, а части, которые как бы сами по себе. Считается, что пояс для плит перекрытия – это просто выдумка непрофессионалов. Ведь плиты и сами неплохо и равномерно распределяют всю нагрузку – достаточно только их класть на качественный раствор в несколько сантиметров, или даже бросить сеть для надежности. Но, если на стены опираются балки, что по само себе – дополнительная нагрузка, пояс действительно нужен.

Сам пояс можно делать монолитный или кирпичный, но под первый придется делать еще и опалубку, и, скорее всего, задействовать бетономешалку. По отзывам более удобен все-таки кирпичный вариант пояса.

Вот и вся технология изготовления фундамента из ФБС – трудоемко, но не сложно, надежно и безопасно.

• Владимир

Зависимость выбора блочного фундамента от характеристик участка

Необходимо ещё до проектирования дома заказать геодезическое заключение об особенностях участка.

Можно, конечно, справиться и у соседей — но это будет не вполне достоверно. Порой даже соседние участки сильно отличаются и по грунтам, и по воде, и по прочим характеристикам.

Грунт

Учебник «Грунты. Фундаменты. Выбор оптимального фундамента» классифицирует почвы так:

1. Скальные грунты — это, скорее, кристаллическая порода, скала, а не земля, и порода осадочная (доломиты, спрессованные песчаники, сланцы, ракушечники, известняки). Приемлем любой фундамент, кроме свайного (трудно сверлить скалу).
2. Конгломераты — осколки разновидностей скальных грунтов; не размываются и не меняются в объёме, промерзая; приемлем любой фундамент.
3. Нескальные грунты:
   • связанные — глинистые и суглинистые; глубоко промерзают; способны «поплыть» и сдвинуться, годятся только тяжёлые виды фундаментов;
   • несвязанные — песчаный и супесчаный грунты; при намокании склонны к подвижкам, промерзают неглубоко; годятся фундаменты любого типа.

Тип грунта может различаться даже на соседних участках

Если ваш участок — это массив скалы, нетронутый песчаник или осадочные породы, то можно легко ставить блочный фундамент. Хорошо также, если грунт участка состоит из песка или плотных суглинистых почв.

Таблица: минимальная глубина заложения фундамента в песок и глину

	Почва	Минимальное заглубление (м)
1	Песок	0,5
2	Глина	0,7

Для приблизительного понимания, какие грунты имеются на вашем участке, есть дедовский способ: садовым буром просверлить шурф и изучить образцы земли с разной глубины. Образец смачивается водой, и если его можно вымесить, как тесто, то это суглинок. Если в воде земля растворится — в ней большой процент суглинистой составляющей. Если выпадет осадок, то на дне глина, а над ней песок.

Чтобы проверить почву, нужно поместить образец в стакан с водой

Грунтовые воды

Уровень грунтовых вод — важнейшая характеристика почв. Если уровень небольшой, то нам прекрасно подойдёт малозаглублённый ленточный фундамент из блоков. Если он довольно высокий, то лента должна быть заглублена на большую глубину.

Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента

Глубина промерзания

Глубина промерзания в наших краях в среднем до одного метра, но возможны и отклонения. Если вы делаете заглублённый фундамент из блоков, то его нижняя точка должна находиться ниже точки замерзания грунта.

Подошва фундамента должна быть ниже максимальной глубины промерзания грунта, чтобы не сказывалось вспучивание грунта при замерзании. Безопасная глубина зависит от годовых колебаний температуры, от типа и диапазона вариаций местных грунтов и от нормального уровня подземных вод. Кроме того, иногда наблюдаются сезонные изменения объёма глинистых грунтов, чего нельзя допускать под фундаментом, заложенным на естественном основании.

Глубина промерзания — фактор, влияющий на глубину заложения фундамента

С уровнем почвенных вод и классификацией почвы напрямую связан опаснейший фактор.

Водяные «линзы»

Там, где на пласте из глины лежит водопроницаемый песок или супесь, осадки проникают через верхнюю почву и остаются под нею в виде так называемых «линз», лежащих на непроницаемом основании и могущих сильно повредить фундаменту. Нужно быть уверенным в том, что на пути закладки блочного фундамента не встретятся «линзы».

При наличии в почве «линз» используется только свайно-ленточный фундамент

Выбор фундамента

От всех вышеперечисленных факторов — грунтов, водяного баланса, наличия линз, глубины промерзания, сведённых в одно геодезическое заключение, и зависит выбор формы фундамента из блоков. Но он зависит и от ваших предпочтений, и от блоков, которые, возможно, уже имеются, и даже от времени года. Поэтому нужно понимать основные преимущества, вехи и опасные моменты сооружения каждого блочного фундамента.

Как мы уже знаем, фундамент из блоков бывает двух типов: столбчатый и ленточный.

1. Ленточный фундамент из блоков бывает мало-, не- и глубокозаглублённым. Строится из керамзитных, пено- и шлакоблоков, бетонных блоков, бетонных панелей, уложенных на подушку из дренирующей смеси. Не очень пригоден для ненадёжных почв, но проблема решается, как правило, углублением и расширением «ленты», укладкой уширенного бетонного или блочного основания из блоков-подушек и созданием капитального бетонного армированного ростверка.

   Ленточный фундамент, в зависимости от грунта, может быть малозаглублённым, глубокозаглублённым или незаглублённым

2. Столбчатый фундамент из блоков, пожалуй, самый простой и недорогой для сооружения. Тоже бывает мало-, не- и глубокозаглублённым и тоже делается из керамзитовых, пено- и шлакоблоков, бетонных блоков, бетонных панелей (немонолитные столбы), уложенных в шурфы (если столб заглублённый) или просто на грунт (если незаглублённый) на подушку из дренирующей смеси. Пригоден для нетяжелых зданий типа каркасных домов, беседок и теплиц и любых почв, кроме болотистых.

   При строительстве малозаглублённого столбчатого фундамента из блоков используют деревянный ростверк

Блоки

Блок — конструктивный сборный элемент или изделие, обычно заводского изготовления, применяемые в современном индустриальном строительстве (например, блок объёмный, стеновой, оконный).

Посмотрим на этот прекрасный материал: чем он хорош и чем сложен для строительства фундамента.

Плюсы:

• стандартизация блоков: как правило, если блок произведён на официальном производстве, его точные размеры жёстко регламентированы (для бетонных блоков это ГОСТ 13579–78);
• скорость постройки (для бетонной ленты время строительства диктуется месяцем застывания бетона);
• относительная дешевизна;
• при сложных грунтах блочная армированная конструкция лучше сопротивляется деформациям;
• простота сборки, не требующая особых навыков (более того, если что-то пошло неправильно, можно разобрать фундамент и сложить его заново);
• огромный размерный ряд и разнообразие блоков позволяют сложить фундамент любой сложности, размеров и конструкции;
• в блоках конструкционно предусмотрены пустоты, пазы, арматурные вкладыши и даже выемки под толщину раствора, что невероятно упрощает сборку.

Минусы:

• для некоторых разновидностей блоков, как и для бетонных панелей, понадобится техника — кран или лебёдка;
• междублочные швы не обеспечивают герметичности — таким образом, фундамент нуждается в вертикальной гидроизоляции;
• блочные фундаменты всё же не показаны зданиям с высокой массой.

Виды блоков для строительства фундамента

Блоки — параллелепипеды, сделанные из сплошного или вспененного бетона с различными наполнителями или без них. Разновидность блока диктует размер и вес, термоизоляцию и конструкцию фундамента.

Бетонные блоки могут иметь разные наполнители

Бетонные блоки

Бетонные блоки монолитны и лишены воздушных пузырьков. Они классифицируются по нескольким признакам:

• для их изготовления литьём или прессованием применяется разный бетон — тяжёлый, облегчённый, лёгкий;
• по назначению делятся на стеновые, цокольные, фундаментные;
• для увеличения теплоизолирующих свойств их делают щелевыми, пустотелыми или с отверстиями, но бывают и цельные блоки;
• блоки бывают армированные и без армирования.

Стеновые бетонные блоки тоже применяются для фундаментов, которые не несут большой нагрузки.

Стеновые бетонные блоки бывают всех цветов и размеров

Но если фундамент должен быть солидным, то применяют бетонные фундаментные блоки сплошные (ФБС). Они могут быть армированными (тяжёлая большая разновидность) и нет.

Бетонные фундаментные блоки с арматурой применяют для тяжёлых зданий

Существуют и блоки основания, которые называются «блоки ФЛ» — от слов «фундамент ленточный», сделанные из тяжёлого бетона. В обиходе их с юмором называют «подушки». Они всегда армированы.

Задача фундаментных подушек ленточного фундамента — увеличить площадь основы

Они укладываются первыми. За счёт большей площади они распределяют вес вышележащих фундаментных блоков и здания.

За счёт большей площади ФЛ-блоки распределяют вес вышележащих фундаментных блоков и здания

Унифицированные размеры блоков ФБС и ФЛ довольно велики. Их масса может доходить до двух тонн, а плотность — до 2500 кг/м3. Именно эти блоки требуют применения автокрана и для этого имеют арматурные петли на верхней грани.

Унифицированные размеры блоков ФБС и ФЛ довольно велики

Пенобетонные блоки

Пенобетон изобрели, чтобы увеличить теплоизоляцию и уменьшить вес блоков, что блистательно и удалось сделать. Это ячеистый бетон с порами, создаваемыми добавлением специальной пены с обработкой в миксере, без застывания в автоклаве. У пеноблоков есть интересное качество: вначале блоки довольно мягкие (есть термин — «свежие пеноблоки»), и тогда их можно резать обычной пилой и специальными устройствами; но они приобретают большую прочность со временем. Для фундамента пеноблоки тоже применяют — но для совсем лёгких его разновидностей.

Пенобетонные блоки — шаг вперед в строительстве

Газосиликатные блоки

Поры в этих блоках создаются не пеной, а, как в дрожжевом тесте — с помощью химической реакции извести и алюминиевой пудры с выделением газа, создающего пузырьки. От извести эти блоки белые и нарядные. Но та же известь вызывает большую гигроскопичность, поэтому газосиликатные блоки нуждаются в серьёзной гидроизоляции. Они подвергаются автоклавной обработке, поэтому имеют большую степень унификации. По прочности и твёрдости газосиликат много лучше пенобетона, соответственно, он пригоден для более солидных фундаментов.

Газосиликатные блоки — белые и нарядные

Шлакоблоки

Когда-то они были очень распространены. В обычный раствор просто подмешан шлак и высушен в форме, поэтому они «колючие» и довольно хрупкие. Они совсем недорогие, но не требуют сложного оборудования для производства, поэтому часто их делают мелкие кустарные производители, и шлакоблоки получаются неровными по размерам и форме. Они достаточно тяжелы, хотя размер меньше, чем у пенобетона: 40х20х20 см (и полублоки — 40х12х20 см). Для стен используются мало, так как выделяют вредные газы, но широко используются для любых фундаментов из-за своей дешевизны.

Шлакоблок полноразмерный — очень распространённый когда-то материал

Керамзитобетонные блоки

При их изготовлении к раствору добавляется не шлак, а керамзит (обожжённая вспененная глина). Эти блоки наименее гигроскопичны из всех (кроме бетонных), и одни из самых лёгких. Их тоже часто делают полыми. Размеры у керамзитовых блоков такие же, как и у шлакоблоков, и они почти столь же дёшевы. Их тоже часто делают кустарным способом, поэтому разброс размеров велик.

Керамзитные блоки полноразмерные по своим качествам лучше шлакоблоков

Арболитовые блоки

По-другому их называют «деревобетон». Наполнителем служат опилки крупных фракций. Такие блоки даже по некоторым свойствам приближены к дереву: они лёгкие, упругие и обладают хорошими теплоизоляционными качествами, но большей гигроскопичностью; поэтому тоже требуют аккуратной гидроизоляции. Арболит очень популярен в качестве строительного материала, но для фундаментов применяется исчезающе редко. Их размеры: 50х25х30 см и 50х25х20 см.

Арболитовые блоки ближе по свойствам к дереву

Поризованные керамические блоки

Эти красивые, тёплые, водостойкие и прочные блоки размерами в 51х25х21,9 см и 38х25х21,9 см, конечно же, можно пустить и на фундамент. Но они очень дорогие, поэтому даже в возведении стен применяются редко. Хотя теоретически всё возможно. А вдруг остался запас от строительства дома, и вы не знаете, на что его использовать.

Поризованные керамические блоки разных типоразмеров — дорогое удовольствие для фундамента

Выбор материала

Просуммируем все сведения:

• керамзитовые и шлакоблоки плотные, с лучшей теплоизоляцией, но имеющие большой разброс по размерам из-за кустарного производства, не очень прочные, годны для средних ленточных и столбчатых фундаментов;
• пенобетонные и газосиликатные блоки недорогие, они все одинаковы, ровные и нетяжёлые, но при их гигроскопичности понадобятся большие усилия по гидроизоляции фундамента; тем не менее они широко применяются в этих целях;
• арболитовые блоки подвержены деформации и очень гигроскопичны;
• керамические блоки очень дороги;
• бетонные блоки — самые прочные, годные для тяжёлых фундаментов, но и плохо теплоизолирующие, и наиболее тяжёлые; тем не менее их использование в ленточном фундаменте — максимальная гарантия качества вашего фундамента при любом состоянии вашего грунта.

Столбчатый заглублённый и незаглубленный фундамент из блоков

Самый простой столбчатый фундамент, независимо от заглубления, проще всего сложить из блоков.

Этот фундамент делается из блоков (стеновых бетонных, керамзитовых, пенобетонных) или кирпича. Мы рассмотрим незаглублённый фундамент, который устанавливается прямо на грунт; мало- и заглублённый отличаются лишь тем, что разное количество блоков укладывается на раствор в шурф конического сечения на песчано-щебёночную подушку, а глубокий шурф затем засыпается вырытой перед этим землёй.

Столбчатый фундамент (чертёж в двух позициях, мало- и заглублённая) показывает принципы его постройки

Требуемые инструменты

Для сооружения фундамента понадобятся:

• строительный миксер для замешивания бетона (либо корыто для замешивания вручную);
• лопата штыковая;
• лопата совковая;
• ручная тачка;
• трамбовка (ручная или вибро-);
• молоток резиновый;
• гидроуровень (или лазерный нивелир);
• рулетка.

Пошаговое создание столбчатого фундамента

1. Выбираем место для строительства.
2. Готовим площадку: косим траву, корчуем деревья, выравниваем горизонталь.

   Первым делом поверхность почвы очищается от мусора, удаляются деревья, кустарники и их корневая система

3. Размечаем с помощью бечёвки и кольев площадку (на полметра с каждой стороны больше фундамента) и места, где будут стоять «столбы». Столбов понадобится столько, чтобы они находились максимум в полутора метрах друг от друга. Тогда постройка будет прочной.

   Устройство фундамента начинается с разметки

4. Углубляем в границах площадки землю на 0,3 метра (можно сделать это только в местах расположения столбов, тогда и щебня понадобится меньше).
5. Засыпаем туда щебень, заливаем его водой, утрамбовываем.
6. Укладываем на щебень по два или четыре (в первом случае — один над другим, во втором — слои в перпендикулярной ориентации) блока на самостоятельно приготовленный (цемент М400, песок и щебень в соотношении соответственно 1, 2 и 5 частей) раствор. Даём раствору застыть. Тот же принцип — для кирпичей, только их уйдёт больше. Покупать готовый бетон не стоит, так как расход маленький.

   Укладываем в шурф на щебень по четыре (в перпендикулярной ориентации) блока

7. Верх столбов для гидроизоляции промазываем расплавленным битумом и кладём куски рубероида.
8. Сооружаем ростверк из деревянного бруса.
9. Соединяем его дощатыми рёбрами жёсткости.

   Ростверк должен находиться на расстоянии более 10 см от уровня грунта

Видео: сооружение столбчатого фундамента из блоков

Ленточный фундамент из блоков

Если вы приступили к возведению фундамента, значит, у вас есть на руках геодезическое заключение о грунтах, уровне подземных вод, глубине промерзания на участке и проект дома. Например, вы планируете строить одноэтажный дом из бревна.

Для расчёта фундамента потребуется проект всего дома

Предположим, что геодезическое заключение у нас благоприятно, поэтому фундамент не должен быть особенно глубоким.

Надо помнить: даже при разрешённой минимальной глубине ленточного фундамента из блоков должно стоять не меньше двух блоков по высоте.

Есть два пути, и их выбор зависит от веса будущего дома: поставить фундамент из больших (например, 2380x500x580 мм) блоков ФБС и ФЛ (например, 2400x800x300 мм) по всем правилам. В «ленте» будет намного меньше швов, она будет прочней и по своим качествам приближена к монолиту. Но это потребует применения автокрана и экскаватора для рытья огромной траншеи. Да и для будущего домика такой фундамент избыточен и невероятно дорог, даже при том, что мы можем поставить солидный фундамент лишь по периметру дома, а в пересечениях внутренних стен достаточно будет столбов из стеновых блоков.

Калькулятор-онлайн блоков ФБС для фундамента длиной в 44 метра

Калькулятор-онлайн и простейший расчёт исходя из примерных цен для средней полосы России, показывают, что только блоки ФБС обойдутся в нашем случае более, чем в 250 тыс. рублей.

А ещё понадобятся блоки ФЛ (которые ещё дороже), раствор и песчано-щебёночная смесь.

Пример использования больших блоков ФБС и ФЛ

Главное отличие такой работы — в ширине траншеи.

1. Вниз кладутся «подушки» — на бетонный армирующий пояс или просто на песок.

   Обычно укладка фундаментных подушек производится с помощью крана

2. Далее на раствор укладываются блоки.
3. Между их рядами прокладываются пучки арматурных прутьев.

Фундамент из блоков ФБС и ФЛ — невероятно капитальный, невероятно прочный и очень редко необходимый

Для менее тяжёлых конструкций подойдёт так называемый прерывистый фундамент — когда блоки ФЛ ставятся не вплотную друг к другу, допустимое расстояние между ними — не более 0,7 метра; это позволяет хоть немного сэкономить.

«Прерывистый фундамент» — блоки ФЛ стоят не вплотную

Видео: постройка массивного фундамента из блоков ФБС и ФЛ

Но лучше использовать малые стеновые блоки (например, 200х200х400 мм), так называемые «ручные» — которые может руками поднять человек, и без «подушек». К тому же такой фундамент вполне будет достаточен для брусового нетяжёлого домика.

Ленточный фундамент из малых бетонных блоков

Для начала нужно нарисовать раскладку блоков по фундаменту, чтобы понять, сколько и какие понадобятся. Если между углами фундамента не помещается целое количество блоков, можно заказать «доборные» блоки нужного размера для кладки углов. Точно так же будут необходимы блоки с отверстиями под коммуникации (водоснабжение, канализация) и продухи. Их тоже можно заказать. А можно стандартные блоки уложить с проёмами, которые потом частично заполняются раствором.

Существует множество онлайн-калькуляторов фундамента. Но все они рассчитаны на блоки ФБС больших размеров. Можно воспользоваться калькулятором для стен, введя в него данные наших блоков и размеров фундамента.

1. Получаем результаты для необходимого количества арматуры и сечения арматурных прутков.

   Арматура в армирующем поясе: сечение, расположение, количество

2. Закладываем необходимые цифры — толщина ленты 0,3 метра, длину, ширину и высоту ленты, марку бетона и щёлкаем на кнопку «рассчитать».
3. А вот онлайн-калькуляторов для бетонных ленточных фундаментов много, и они помогут посчитать расход бетона на армирующую ленту. Расчёты обычно делаются в согласии со СНиП 52–01–2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01–87 и ГОСТ Р 52086–2003.

   Потребное нам количество раствора на кладку

4. Получаем результаты: длину ленты, общую площадь кладки, толщину стены, потребное количество блоков, их объём и стоимость, примерный вес раствора и прочие данные.

   Заполняем формы данными для нашего фундамента

5. Заполняем данные для нашего фундамента: размеры блока, общая длина стен (периметр), высота ленты по углам, её толщина, толщина раствора в кладке, применение кладочной сетки (и с какой частотой её будем применять), средняя цена такого блока в средней полосе России, вес блока. Щёлкаем на кнопку «рассчитать».

   Получаем расчётный результат

6. Кроме того, становится ясно потребное количество раствора.

   Вводим параметры армирующего пояса для блочного фундамента

7. Бетона на ленту понадобится около 5 м3, а учитывая раствор, который пойдёт на укладку блоков и верхний армирующий слой, нужно взять его с запасом — 6 или 7 м3.

Конечный результат расчётов количества и сечения арматуры

В расчётах также показан рисунок для наилучшего расположения арматуры в армирующем поясе.

Расположение арматуры в армирующем поясе показано в расчётах

Таблица: пропорции раствора для марки портландцемента М400

Позиция	Марка бетона	Массовый состав — цемент, песок, щебень (кг)	Объёмный состав на 1- л цемента — песок, щебень (литр)	Количество бетона из 10 литров цемента (литр)
1	200	1:2,8:4,8	24:43	55
2	250	1: 2,2:3,8	18:35	44
3	300	1:2:3,6	16:33	42
4	400	1:1,3:2,6	15:25	32
5	500	1:1,2:2,4	11:23	30

Нельзя забывать о пропорциях приготовления раствора в зависимости от марки цемента. Мы рассчитывали на портландцемент М400, но вариантов может быть много.

Таблица: пропорции раствора для марки портландцемента М500

Позиция	Марка бетона	Массовый состав — цемент, песок, щебень (кг)	Объёмный состав на 1- л цемента — песок, щебень (литр)	Количество бетона из 10 литров цемента (литр)
1	200	1:3,4:5,7	31:50	63
2	250	1:2,5:4,6	23:40	51
3	300	1:2,3:4,4	21:38	48
4	400	1:1,5:3,3	13:29	37
5	450	1:1,3:3	11:26	33

Для постройки такого фундамента понадобятся:

1. Строительный миксер для замешивания бетона (либо корыто для замешивания вручную).
2. Лопата штыковая.
3. Лопата совковая.
4. Ручная тачка.
5. Трамбовка (ручная или вибро-).
6. Сварочный аппарат (если понадобится варить арматуру).
7. Молотки разного веса.
8. Плоскогубцы.
9. Болгарка для нарезания арматурного прутка.
10. Гвоздодёр, лом.
11. Гидроуровень (или лазерный нивелир).
12. Рулетка.
13. Циркулярная пила (или ручная ножовка, для резки пиломатериалов при строительстве опалубки).
14. Электродрель (для монтажа опалубки).
15. Шуруповёрт (для монтажа опалубки).
16. Козлы (для монтажа опалубки).

Пошаговая реализация

1. Готовим площадку, как и в предыдущем случае.
2. Делаем разметку для рытья траншей под «ленту». Колышки вбиваются не в места предполагаемых углов фундамента, а так, чтобы эти углы образовывались пересечением шнура. Колышки вбиваются на высоту будущего цоколя.

   Колышки вбиваются на высоту цоколя

3. Роем траншеи согласно плану, намеченной ширины и глубины.

   Роем траншеи — не забываем о траншеях под водоснабжение и канализацию

4. На дно траншей засыпается песок и щебень для дренирующей подушки на высоту примерно 0,3 метра.
5. Подушка слегка заливается водой и притрамбовывается — вручную или механизмом, который называется «вибротрамбовка».

   Дренажная смесь обрабатывается виброплитой или вибротрамбовкой

6. Для опалубки распиливаем циркулярной пилой доску на необходимые куски согласно предварительному расчёту.
7. Сколачиваем или фиксируем с помощью упоров в траншее невысокую опалубку для армирующего бетонного пояса.
8. Закладываем на песок в опалубку арматуру в расчётное количество слоёв и с расчётной частотой установки вертикальных столбиков.
9. Вымешиваем бетонный раствор из цемента, песка и щебня. Если у вас есть строительный миксер, то процесс совсем лёгкий.

   Цементный раствор можно смешать вручную или воспользоваться строительным миксером

10. Заливаем раствор в траншею на высоту 30 сантиметров. Такая основа-опора поможет равномерно распределить массу блоков фундамента и стен дома. Чтобы в застывшем бетоне не оказалось пустот и пузырьков, нужно его помешивать палкой. Заливку нужно осуществить за один день, иначе фундамент окажется разделённым на плохо сцепленные между собою сегменты из-за разности времени «схватывания».
11. Выглаживаем мастерком заливку вровень с опалубкой; очень важно, чтобы она была идеально ровной для укладки блоков. Накрываем заливку плёнкой и оставляем набирать крепость на две недели.

    Бетонная заливка должна быть идеально ровной

12. Через две недели начинаем укладку блоков с углов-маячков.

    Укладка блоков (схема): начинается с углов по шнуру

13. Оставляем просветы для продухов и труб водоснабжения и канализации или употребляем «доборные» блоки с отверстиями.

    «Доборные» блоки с отверстиями применяются для продухов и труб водоснабжения

14. «Перевязка», то есть нахлёст блоков, должна быть равна половине длины блока.

    Монтаж блоков должен быть выполнен со всеми необходимыми перевязками

15. Между рядами делаются тонкие армирующие пояса из раствора с арматурой. Над фундаментом делается пояс толщиной около 30 сантиметров.

    Армопояс предотвращает просадку фундамента

16. Когда раствор схватится, можно укреплять рубероид для гидроизоляции. Можно обойтись одним рубероидом, а можно ещё и промазать поверхность фундамента горячим битумом, положив на него рубероид. Стыки кладутся внахлёст. Края подрезаются.

    Для создания водонепроницаемости рубероид чаще всего смачивается нефтебитумом

17. Теперь можно делать общую гидроизоляцию фундамента.

Гидроизоляция

Для качественной гидроизоляции постройки необходимо наличие правильной дренажной системы вокруг фундамента.

Гидроизоляция непосредственно фундамента нужна в двух целях: предотвращение проникновения влаги в конструкцию дома из фундамента (делается на горизонтальной поверхности фундамента) и предотвращение проникновения влаги в фундамент из почвы и окружающей среды, чтобы бетон не разрушился при замерзании этой влаги. Поговорим о второй.

Её делают многими способами:

• обмазка — для этого применяются битумные, полимерные и эпоксидные мастики;

  При обмазочной гидроизоляции расплавленный битум кистью наносится на бетонные элементы фундамента

• напыление жидкой пластиковой массы (полиуретана) — самый дорогой, но и очень действенный способ;

  Напыление полиуретана — самый дорогой, но и очень действенный способ

• оштукатуривание — для него применяются особые штукатурные смеси с пластифицирующими добавками;

  Оштукатуривание фундамента самый трудоёмкий способ

• оклейка — плёнками (на полимерный клей) и мембранами и стеклоизолом (они бывают самоклеящиеся).

  Оклейка фундамента гидроизоляцией выполняется внахлёст

Оклейка, как правило, совмещается с обмазкой мастикой до и после оклейки. Если оклейка многослойная, между её слоями прокладывается сетка, которая используется при обычном оштукатуривании.

Расположение слоёв при оклейке должно быть только вертикальным; вертикальный нахлёст не должен быть меньше 10 сантиметров, горизонтальный — не меньше 30, и оклейку надо производить снизу.

Разновидности

На сухих, не склонных к движению почвах заливку мелкозаглубленного бетонного основания дома проводят, как правило, без устройства подстилающей подушки. Прочность железобетонного монолита с нагрузкой от постройки легкого или среднего веса справится со всеми природными факторами.

Предварительная подготовка опорного пояса обязательно делается под блоки ФБС, бутовый камень, кирпичную кладку МЗЛФ и столбчатых опор.

Наличие подушки у сборного фундамента не зависит от глубины его заложения

Правильно сделанная подушка для опоры фундамента (любого типа) будет выполнять такие функции:

• ровная поверхность опоры;
• равномерная нагрузка сооружения на подстилающую почву;
• гидроразрыв между материалом фундамента и грунтовым основанием;
• компенсация незначительных смещений геологических слоев.

Общей операцией для всех подушек будет удаление местных грунтов, склонных к пучинистости, и засыпка на его место достаточного объема непучинистого материала.

В зависимости от характеристики возводимого здания и конструктивных особенностей фундаментной части (монолитная, блочная, кирпичная) выбирают из следующих типов подушек:

• песчаная;
• песчано-гравийная;
• щебеночная;
• плиты заводского изготовления ФЛ, ФП;
• тощий бетон.

При установке тяжелых зданий в процессе строительства используют многослойные сочетания песка, щебня, цементного раствора.

Песок

Песчаная подушка после трамбовки

Этот материал используют в большинстве случаев первичного выравнивания дна траншеи или котлована. Промытый от глины и органических включений песок средней крупности (карьерный) не подвержен пучению, хорошо утрамбованный – последующей усадке. По этим причинам его используют для принятия нагрузки от опор лёгкого сооружения (гараж, хозяйственная постройка, летняя кухня, ограждение).

Главным ограничением устройства подушки только из песка является высокий УГВ на участке. Отметка максимального подъема воды должна быть минимум на 0,5 м ниже дна котлована при строительстве.

Предотвратить последующее заиливание грунтовыми водами и сохранить полезные качества поможет защита из геотекстиля по наружной границе заполняемого объема.

Толщина слоя для трамбовки принимается от 10 см до 15 см.

При расчете толщины слоя засыпки нужно исходить из того, что капиллярный подъем воды в песке не превышает 30 см, но при отсутствии дренажного отвода в нем будут накапливаться подземные грунтовые воды.

Опыт контроля уровня залегания песчаной подушки при помощи надземной разметки показан на этом видео:

Учитывая стоимость песка, такие подушки выбирают для экономии бюджета и доступности стройматериала практически в каждом регионе.

Щебень и гравий

По отношению к песчаным подсыпкам фундаментная подушка из щебня имеет более высокие показатели прочности и применяется для домов большей весовой нагрузки.

При проектировании для выполнения работ выбирают материал из 3 основных видов:

• гранитный, который отличается высокой прочностью, широким распространением по регионам, однако, способен накапливать радиационный фон (неопасные дозы);
• известняковый, имеющий среднюю прочность, хорошую морозоустойчивость, низкую стоимость;
• гравийный с высокой прочностью, низким радиационным фоном и доступной ценой.

В реализации встречается вторичный щебень, получаемый дроблением из старого бетона.

В засыпке слоя толщиной 20 – 25 см используется щебень фракцией от 20 до 40 мм.

Укладка происходит на песочную основу толщиной 0,1 – 0,15 м.

При устройстве щебеночной подушки лучше использовать виброплиту, чем ручную трамбовку, чтобы максимально уменьшить зазоры между твердыми камешками для предотвращения последующей усадки.

Подушка под фундамент трамбуется тщательно

Заполнить пространство между твердой фракцией можно и сыпучим материалом. В результате получится плотный слой с высокой несущей способностью.

С этой целью часто используют песчано-гравийную смесь в пропорции 40% песка и 60 % гравия.

В случаях, когда значительный вес на щебневую подушку приходится от сборного фундамента, то для обеспечения контакта по всей площади блоков верх трамбованного слоя дополнительно сравнивают тощим цементным раствором.

Бетон

Самое надежное и прочное основание для ленточных конструкций представляет собой подушка под фундаментные блоки, выполненная из армированного бетона. Она в то же время будет самой затратной из всех вариантов и потребует работы специального оборудования.

Монолитный пояс выполняют в следующем порядке:

• тщательно выравнивают дно котлована или траншеи;
• отсыпают и утрамбовывают 10 см средней фракции щебня;
• устанавливают опалубку (высота 30 см) и выкладывают внутри армирующую сетку из прутков Ø 8 – Ø 12 мм;
• заливают готовый бетон с соответствующими проекту марочными характеристиками;
• воздух из раствора с шагом 30 см выбивают глубинным вибратором;

Продолжение строительных работ возможно только после набора монолитом не менее 70% прочности.

Ускорить сроки монтажа опорной части постройки может сборный вариант подушки из плит заводского изготовления, укладываемых по разметке в соответствие с проектным заданием.

Быстрая сборка под блоки

В этом случае высокие требования предъявляются к качеству песочной подготовки – плиты из застывшего железобетона не смогут заполнить оставшиеся полости, как жидкий раствор.

Для установки ленточных фундаментов используют изделия трапециевидного сечения различной ширины.

По требованиям гостов для каждого здания требуется отдельный расчет эксплуатационных характеристик плит ФЛ, поэтому в реализации возможны специальные серии, и при покупке готовых изделий нужно ознакомиться с заводской документацией на эту продукцию.

Самостоятельно изучить требования, предъявляемые к фундаментным плитам можно по ГОСТ 13580-85.

На территории Армении, Азербайджана, Казахстана, Кыргызстана, Молдовы, Российской Федерации, Таджикистана, Узбекистана используют технические условия, установленные ГОСТ 13015-2012.

Расчет всех видов оснований определяется положениями СНиП 2.02.01-83*(редакция 2011 г). Требования, изложенные в этом документе, позволят определиться с выбором каждой части опоры дома так, чтобы результат строительства простоял долгие годы.
