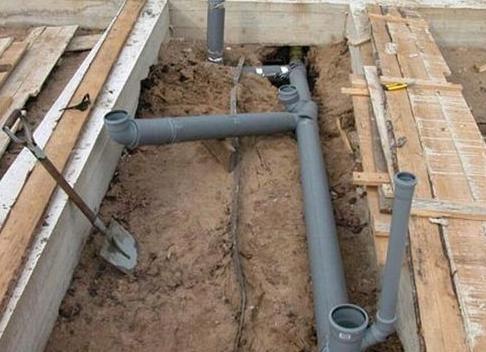

Фундамент под баню со сливом

Содержание

Особенности банного фундамента на винтовых сваях

Итак, у нас есть баня на винтовых сваях — как сделать слив сточных вод из моечного отделения и банного санузла?

При этом, как сделать слив в бане на сваях таким образом, чтобы канализационная конструкция не вредила дизайну всего банного комплекса?

Для начала рассмотрим особенности винтового фундамента, которые могут нам помочь или помешать в ходе выполнения работ. Для этого пройдем по шагам, от самого начала работ на участке до полной установки банного сруба на указанный тип основания.

А. Начинаем разметку участка под размещение банного комплекса. Баня может представлять собой как небольшой сруб 3 на 3 метра, так и реально большое строение, включающее в себя не только парилку и моечное отделение, но также комнату отдыха, веранду, жилые гостевые помещения, помещение топочной и дровяник.

Б. Пятно застройки для возведения бани выбирается исходя из всех указанных выше будущих помещений, которые бы мы хотели видеть в своем рекреационном здании.

В. Производится разметка точек установки винтовых свай. Для начала производится пробное бурение с целью установить состав грунта и возможные препятствия при использовании указанного типа основания. При этом препятствием могут оказаться не только скальные обломки или плотные слои грунта, но также плывуны или очень слабые почвы типа торфяных.

Г. Производится бурение и установка винтовых свай. Количество и диаметр свай подбираются исходя из общего веса конструкции банного комплекса. Как известно, фундамент должен с запасом держать вес всего сооружения.

Д. На установленные винтовые сваи монтируется стальной ростверк, который в дальнейшем может быть дополнен бетонным или деревянным ростверком.

Для изготовления бетонного ростверка по верху свай монтируется опалубка, а арматура связывается со стальной частью верхней обвязки свай. После заливки и набора прочности получаем стабильное и прочное основание под нижний венец банного сруба.

Е. Производится покраска надземной части винтового фундамента, а также горизонтальная гидроизоляция ростверка.

Варианты слива в бане на свайном фундаменте

В случае использования винтового фундамента, лучше всего не делать слив под баню, а вынести его за пределы пятна застройки.

Самым правильным вариантом будет использования канализационного трубопровода и отвод банных сточных вод в яму или септик рядом с баней, или в общедомовой септик.

В этом случае можно использовать для сбора сточной воды как проливной пол со сливной плоскостью, так и бетонные полы с трапами. Далее по трубам вода может быть удалена за пределы банного цоколя.

Как видим, перед тем, как делать слив в бане, стоит подумать, как лучше реализовать проект банной канализации.

Как сделать слив под баней, когда в ней всего одно помещение, в котором совмещены и парная, и моечное отделение? Сделать это можно при помощи проливного пола в парной, когда под ним монтируется корыто из оцинкованного железа, которое и производит сбор воды. Далее вода отправляется через трап в корыте наружу, в выгребную яму или септик.

Как делать слив в бане на сваях, когда нужно совместить канализацию из моечного отделения и из санузла? Вам потребуется всего лишь связать эти два слива, причем слив из туалета должен быть оборудован после слива из моечного отделения. В таком варианте вода из моечного отделения будет не только толкать впереди себя отходы из санузла, но и будет чистить фановую трубу на всем протяжении.

Варианты дизайна цокольного пространства

Как вы понимаете, при использовании винтовых свай, как такового цоколя под баней нет, а есть так называемое цокольное пространство. Это расстояние от ростверка / чернового пола до поверхности грунта.

Как оформить это пространство, чтобы общий дизайн банного комплекса выглядел привлекательным?

Проще всего зашить цокольное пространство любым листовым цокольным декоративным материалом. Это могут быть все доступные варианты цокольного сайдинга, профилированный лист, металлосайдинг.

Не стоит зашивать цокольное пространство обычным виниловым сайдингом. Его может не хватить даже на один сезон, поскольку он тонкий и относительно непрочный. Зиму же виниловый стеновой сайдинг точно не переживет, он будет сломан в морозы, поскольку становится при низких температурах чрезвычайно хрупким.

На участках с тяжелым ландшафтом и неустойчивыми грунтами правильным решением является сооружение бани на винтовых свайных фундаментах. Такое сооружение возможно расположить на берегу водоема или на косогоре, существенно сократив занимаемую площадь участка. Обустройство помещений при этом остается практически неизменным, однако, слив в бане на винтовых сваях устраивается с некоторыми особенностями.

Особенности строительства

Баня – это сооружение с уникальным режимом эксплуатации. Прогрев комнат происходит нечасто, но до весьма значительных температур с продолжительным остыванием, потому для ее сооружения отлично подойдут каркасные конструкции.

Каркасная баня на винтовых сваях — один из наиболее распространенных типов

Такой выбор обусловлен следующими факторами:

  • Отсутствует необходимость в утеплении стен, потому как стабильного обогрева нет и сохранение тепла на длительное время теряет всякий смысл;
  • В зимний период стены из сруба или кирпича превращаются в ледяные глыбы, прогреть которые оперативно никак не получится;
  • Внутри каркаса уложен утеплительный материал, позволяющий сохранить тепло от печи, быстрее прогреть помещения и снизить расходы на отопление;
  • Деревянный пол в банях на винтовом свайном фундаменте прогревается значительно быстрее, чем стяжка из бетона либо монолитная плита;
  • Обычным деревянным настилом не получается организовать отвод воды от фундамента, организовать качественный слив в банях на винтовых сваях.

Вместо изготовления каркаса изнутри по стенкам сруба либо кирпичной коробки, лучше сразу сделать каркасную баню, что обойдется значительно дешевле. Бетонные стяжки либо плитные ростверки при этом следует заменить на деревянные полы на лагах с устройством отвода влаги посредством мембран ЭПДМ.

Устройство слива при утеплении пола

Организация слива

При выполнении работ наиболее практичным и экономичным вариантом является устройство утепления пола в бане стандартной и всем привычной конструкции меж чистовым и черновым настилами на лагах. Для выполнения гидроизоляции на внизу располагается мембрана, посредством которой и будет осуществляться отведение воды.

Обыкновенный слив с гидрозатвором в банях на свайном фундаменте пересыхает, а в комнаты проникает запах из септиков. При утеплении полов вместо обычного трапа рекомендуется использовать сток с сухим гидрозатвором.

Выполнение гидроизоляции пола

В комнатах бани во время ее использования влажность существенно повышается. Деревянные стены изолируются от влаги посредством пароизоляционных пленочных материалов. В помывочной же вода попадает прямо на пол, при этом эффективность утепления может заметно снизиться. Плитам экструдированного пенополистирола вода не страшна, другие же материалы после вымокания свои теплоизоляционные характеристики теряют.

Существует несколько способов устройства гидроизоляции пола, а вместе с ним и фундамента бани:

  • Наплавка рулонных материалов на плиту и обмазка поверхности мастиками (для полов из бетона);
  • Укладка на утеплитель и черновой пол прочной мембраны (для деревянных полов).

Слив для обоих вариантов устраивается без каких-либо проблем, но во втором случае нагрев пола будет происходить гораздо быстрее.

Устройство слива

По причине того, что на свайном фундаменте в основном сооружаются панельные, каркасные бани либо постройки из сруба, ростверк устраивается преимущественно из бруса или металлопроката.

Организация слива с помощью плитки под наклоном

При этом слив возможно сделать сразу несколькими способами:

  • Заливкой плитного ростверка;
  • Укладкой на балки асбестоцементного листа с устройством по нему стяжки либо облицовки плоской шиферной плиткой, а требуемый уклон обеспечить за счет разницы в толщине клея;
  • Закреплением оцинкованного листа на ростверке с уклоном по направлению к канализационному трапу (для полов из дерева);
  • Укладкой на черновой пол мембраны, прикрепленной к обеим боковым поверхностям стен (для деревянных полов).

Каждый из вариантов предусматривает утепление под слоем гидроизоляции. Стены следует обязательно покрыть мастикой, оклеить гидростеклоизолом и обтянуть мембраной не менее чем на 10 см выше горизонтального уровня пола.

Устройство слива посредством мембраны

Мембранный слив

Наиболее экономичным вариантом считается выполнение слива посредством мембран ЭПДМ. Конструкция при этом будет такой:

  • Лаги чернового пола, закрепляющиеся посредством держателей из металла;
  • Черновой пол, который можно сделать из плотно укладываемых досок 25-30 см;
  • Утеплитель, в качестве которого используется ЭППС толщиной 80-100 мм;
  • Трап, устраиваемый в черновом полу и в утепляющем материале, и вставляемый в слив с сухим гидрозатвором;
  • Мембрана, укладываемая на весь периметр. Также ее следует завести на стены по бокам с учетом возвышения чистового пола;
  • Лаги чистового настила, закрепляющиеся посредством держателей из профиля;
  • Финишное покрытие в виде обрезной доски, которое не рекомендуется жестко закреплять, а прикрепить на шканты 10 мм.

Такое закрепление финишного покрытия позволяет снять доски на любом участке для уборки мусора и очистки канализационного трапа. Для устройства стока воды уклон устраивается прямо в мембране при монтаже. Нижняя часть ЭПДМ прижимается, затем гидроизоляция слегка приподнимается к верху и закрепляется с небольшим натяжением.

Закрепление мембраны по периметру необходимо сделать непосредственно к венцам сруба при помощи реек из алюминия, приобрести которые можно в магазинах стройматериалов.

Посмотрите видео, как выполняется гидроизоляция слива с помощью применения мембраны и установка крышки сливного отверстия.

Для каркасных бань в целях облицовки стен изнутри необходимо устройство пароизоляции, при этом схема претерпит некоторые изменения:

  • Сперва укладывается черновой пол, а утепление его производится точно так же, как и в первом решении;
  • Мембрана закрепляется на стенах с небольшим запуском при помощи степлера, для устройства слива создается натяг;
  • Каркас стен обшивается пароизоляционным материалом, при этом его нижний край укладывается поверх ЭПДМ – при накоплении влаги будет происходить ее стек на мембрану без разрушения деревянных элементов силового каркаса.

Применение листовых материалов

Создание уклона из керамогранита либо кафеля по листовым материалам обойдется несколько дороже, но сделать его вполне возможно и самостоятельно.

Посмотрите видео, как сделать уклон под слив с помощью плитки.

При этом необходим соблюдать такую технологию:

  • Черновой пол устраивается из обрезных досок на лагах;
  • В качестве утеплителя используется экструдированный пенополистирол ХР5;
  • Сухая стяжка выполняется из асбоцементных листов либо ЦСП;
  • Для гидроизоляции применяется мембрана ЭПДМ и обмазка полимерной мастикой;
  • Сток устраивается только в виде трапов с сухими гидрозатворами;
  • Для облицовки используются кафель либо керамогранит, укладываемые с наклоном по направлению к трапу.

В банях с фундаментом любого типа нельзя использовать битумные и эпоксидные мастики, а также рулонные материалы с наплавляемой поверхностью, в противном случае велик риск появления неприятных запахов.

Устройство слива при выполнении стяжки

Конструкция сухого гидрозатвора

Стяжка без покрытия выполняется с целью экономии на отделке. В таком случае потребуются трапы из дерева, укладывающиеся при использовании бани, и убирающиеся по завершении банных процедур для просушки.

Слив при этом устраивается после выполнение двух- или трехслойной гидроизоляции стяжки мастиками, пенетрирующими веществами либо посредством гидростеклоизола. Трапы канализации вмуровываются в фундамент, для чего лучше всего применять сухие гидрозатворы.

Устройство слива при заливке плиты

Плита заливается во время возведения ростверка фундамента. Уклон слива при этом задается прямо по плите, а канализационное отверстие устраивается посредством монтажа в опалубку трубы требуемого диаметра.

Фундамент под баню со сливом: изготовление

Современные бани отличаются своей конструкцией и материалом стен, поэтому важную роль играет способ устранения конденсата. Поэтому, при проектировании фундаментов бань часто изначально предусматривают слив, который можно сделать своими руками в кратчайшие сроки. Но для этого стоит немного представить себе технологию слива банных сточных вод, как предугадать их состав и способ очистки. Только тогда можно предусмотреть, какой фундамент нужно использовать под баню, и с каких материалов его делать.

Но, учитывая небольшую массу здания, именно винтовое основание на сваях сейчас можно сделать своими руками в кратчайшие сроки и с минимальными финансовыми затратами. А для улучшения гидроизоляции всегда стоит устанавливать качественное утепление пола, особенно в холодных географических зонах.

Стоки могут быть серые или коричневые, соответственно направляются сначала на фильтр или непосредственно в септик.

Также учитывается наличие в бане туалета, который может работать постоянно или периодически. Тогда слив должен быть направлен непосредственно в септик, где происходит очистка сточных вод от фекалий.

Если же в бане нет туалета, и сточные воды содержат только шампунь и мыло, тогда можно слив направить на графитовый фильтр для простой очистки.

Преимущества столбчатого, винтового фундамента на сваях для бани

  • Для фундамента можно использовать подручные материалы: металлические трубы, бетон и арматуру. Ведь конструкция бани легкая, ее не строят с натурального камня или бетона, а в большинстве случаев из дерева. Но утепление сделать пола довольно сложно через рельефность основы.
  • Между винтовыми сваями можно проложить сливное пространство открытого типа или установить защитную решетку с пористым утеплением;
  • Конструкция прекрасно подходит для зданий, построенных на болотистых грунтах и подверженных сезонным подвижкам через промерзание грунтов;
  • Утепление пола делается непосредственно при монтаже второго пола;
  • Трубные коммуникации можно прокладывать на различной глубине, дополнительно предусмотреть утепление труб, но не рекомендуется устанавливать трубы на глубине ниже нижней кромки винтовых свай;
  • Баню можно построить на большом уклоне своими руками в максимально сжатые сроки;
  • Несущие конструкции устанавливаются непосредственно на верхнюю горизонтальную выровненную кромку фундамента, это может и быть второй пол с утеплением.

Какие строительные материалы используются для фундаментов под баню на винтовых сваях?

Сваи для возведения фундамента бани

Железные или железобетонные сваи, которые затем будут вкручиваться в почву до уровня промерзания грунта;

  • Утепление фундамента пенопластом, минеральной или стекловатой;
  • Гидроизоляция;
  • Жидкий бетон для заливки винтовых свай;
  • Арматура для укрепления несущей конструкции;
  • Древесина или бетонные панели для установки второго пола;
  • Утепление минеральной ватой пола;
  • Стальные или пластиковые канализационные трубы расчетного диаметра под мощность самой бани.
  • Утепление пола лучше делать из надежных экологически чистых материалов, которые не подвержены влиянию температуры и влаги. Для пола оптимальный утеплитель – это дешевый и долговечный пенопласт, ведь он будет клеиться на внутреннюю поверхность второго пола.

    А вот для труб лучше использовать войлок, современные пористые теплоизоляционные полимерные материалы. Утепление фундамента можно делать в случае использования природного слива через второй пол, ведь это дешевый бюджетный вариант слива для бани и зимой возможно замерзание сточных вод.

    Технология строительства винтового фундамента для бани со сливом на металлических сваях

    Баня на винтовых сваях

    Расчет допустимых нагрузок на основание бани, выбор типа и размеров винтовых свай;

  • Разметка строительной площадки, выбор места установки свай;
  • Подготовка траншеи для армирования и заливания бетоном;
  • Установка винтовых свай в соответствии со строительными нормами;
  • Выравнивание конструкции по горизонтали, дальнейшее армирование, все это можно оперативно сделать своими руками;
  • Утепление основного фундамента по внешнему периметру;
  • Установка канализационных труб, их утепление;
  • Создание второго пока под наклоном в сторону большего угла спуска сточных вод или под сформированный вход в канализационную трубу;
  • Заливка основного пола.
  • Для небольших компактных бань, которые изготавливаются на месте с древесины или сруба, винтовой фундамент на сваях – это оптимальное решение. Ведь его изготовление занимает несколько суток, сделать его можно своими руками, а просадки фундамента не будет через небольшие нагрузки на несущие конструкции. Но при установке свайного винтового основания нужно строго придерживаться технологи и не допускать смещения свай по вертикали в разные стороны.

    Максим 16.03.2016 в 08:36

    Поделюсь, как у меня была организована простейшая канализация, точнее отвод, слив воды из будущей бани на винтовых сваях. Так как стоки планируются только жидкие (по крайней мере на первых порах), т.е. вода от мытья, то канализация была выбрана простейшая. Основной смысл отвод воды за территорию участка.
    Для этого была использована 200-литровая пластиковая бочка, у которой предварительно было вырезано дно:

    Так же была выкопана траншея, на дно которой были уложены канализационные трубы, предварительно заизолированные тепофолом в 2 слоя

    http://i057.radikal.ru/1210/2a/b3dd4410d9f4.jpg
    Бочка была закопана в землю
    http://s45.radikal.ru/i107/1210/76/de6ae7dbd4b9.jpg
    на дно был уложен щебень небольшим слоем, организован гидрозатвор для исключения проникновения посторонних запахов в помещение, ну и для возможности ревизии была придумана и произведена крышка, которой всё это хозяйство было закрыто.

    Поверх всё это было ещё обваловано песком, дабы уменьшить вероятность промерзания гидрозатвора.

    Как сделать пол в бане на винтовых сваях – последовательность на примерах

    Планируя строительство бани, каждый стремится, чтобы она прослужила как можно дольше, а добиться этого можно только, соорудив надежный фундамент. Одним из наиболее востребованных и доступных типов фундамента является винтовой – о нем мы и расскажем далее в статье. К данному материалу также приложены фото и видео, иллюстрирующие основные этапы организации свайно-винтового фундамента.

    Изобретение свайного фундамента принадлежит конструктору Александру Митчеллу, который впервые опробовал эту технологию при строительстве маяка в заливе Делавэр еще в 1850 году. Суть метода заключалась в том, что сваи не вбивались в толщу грунта, а завинчивались благодаря приданию одному из концов столба заостренной формы. Данный метод оказался не только действенным, но и прошел проверку временем, он применяется до сих пор.

    Особенно активно свайными фундаментами стали пользоваться военные, чтобы размещать подвижной состав. Крайне актуальна такая технология и в труднодоступных областях. В частности в северных регионах почти отказались от столбчатых фундаментов и метода вбивания опор, заменив их винтовыми сваями.

    Если говорить о РФ, то в некоторых областях, где климат особенно жесткий, винтовыми сваями пользуются, как наиболее приемлемым типом фундамента для жилого и промышленного строительства.

    Если вы хотите построить на своем участке баню из клееного бруса или бревенчатого сруба, то свайный винтовой фундамент подойдет как нельзя лучше.

    Технология сооружения свайно-винтового фундамента

    Установленный на винтовые сваи фундамент в первую очередь влияет на тип полов в будущей бане. Чтобы правильно рассчитать количество строительных материалов, которые потребуются для возведения качественного и долговечного фундамента, желательно довериться специалистам.

    Проводя расчеты необходимо учитывать следующие факторы:

    • состав грунта и его качества;
    • средний уровень снежного покрова в зимнее время;
    • глубина промерзания грунта;
    • уровень затопления талыми водами;
    • роза ветров;
    • масса готового сооружения с полной отделкой.

    Начало строительства каркасной бани на винтовых сваях происходит только после проведения предварительной разметки размещения опор на площадке. В нужных точках вбивают небольшие колышки и натягивают бечевку, с помощью которой производятся все остальные замеры. Вкручивать сваю можно либо с помощью спецтехники, либо совместными усилиями нескольких человек. Стоит помнить, что положение сваи должно быть строго перпендикулярно линии горизонта. Читайте также: «Выбираем фундамент под баню — какой лучше подойдёт «.

    Производя вкручивание, положение сваи сверяют с магнитным уровнем через каждые 4 полные витка. Аналогичным образом производят монтаж всех опор, контролируя, чтобы их положение соответствовало одинаковым показателям на магнитном уровне.

    Если в процессе закручивания сваи образовался уклон, их выравнивают с помощью ротационного нивелира, не вытаскивая. Нельзя выкручивать уже загнанный в землю шпунт, иначе, со временем баня начнет давать усадку из-за рыхлости почвы. Завинченный опорный столб должен иметь запас высоты не менее 20 см. Впоследствии этот кусок можно будет отрезать болгаркой.

    По мере монтажа опорных свай между ними и почвой образуются зазоры, которые заливают раствором бетона и заполнить кусками арматуры. Такой подход сделает фундамент для каркасной бани на винтовых сваях своими руками более прочным и долговечным, защитит металлические элементы от ржавления.

    После установки опор выполняют замеры их расположения и приступают к привариванию оголовков. На швы наносят антикоррозийный состав.

    Если вы не хотите использовать металл, перемычками может служить и брус, который прикрепляют болтами. Правда, древесину нужно обработать специальными антисептическими средствами.

    Конструкция пола в банях

    Подробно разбирать каждый из видов полов есть смысл, когда речь идет о жилых или общественных зданиях. Однако устройство пола в бане на винтовых сваях возможно даже при наличии минимальных знаний и навыков.

    Если предусмотрен достаточно высокий ростверк, то висячий не протекающий дощатый пол в каркасной бане на сваях будет оптимальным выходом. Дополнительный слой утеплителя позволит пользоваться баней в любое время года, иначе, зимой такой пол будет очень холодным.

    Свайный фундамент позволяет уберечь нижнюю часть настила от любых внешних воздействий, в частности, осадков, затопления или просто влажности. А вот изнутри такой пол постоянно подвержен перепадам температур и влажности, ведь образуется конденсат в парной, а также подается вода в помывочную.

    Поэтому один из очень важных вопросов при постройке бани на винтовых сваях – как сделать слив. Он выглядит как небольшой трапик, по которому вода поступает непосредственно в септик или центральную канализацию (прочитайте также: «Как сделать септик для бани или выбрать готовый «).

    Отметим, что слив в бане на винтовых сваях следует оборудовать не только в душе, но и в парилке, где вода появляется после мытья полок и полов.

    Принципы монтажа винтовых свай

    Чтобы установка винтовых свай для фундамента была произведена максимально корректно, следует придерживаться ряда основных правил.

    Необходимо обращать внимание на следующие моменты:

    1. Между отдельно стоящими сваями расстояние не должно превышать 3 метров, иначе пол в бане начнет прогибаться из-за чрезмерной нагрузки.
    2. В случае если расстояние между соседними лагами превышает 3 метра, в центральной части каждой балки необходимо установить дополнительные опоры, чтобы при ходьбе полы не пружинили.
    3. Поскольку свайно-винтовой фундамент предполагает более редкое размещение опор, чем, скажем, ленточный, то желательно произвести обвязку швеллером центрального ряда свай.
    4. Если для обвязки применяется деревянный брус, высоту центральных свай следует делать ниже на 15 см, чем остальные.
    5. Там, где к строению примыкает пятая стена, следует устанавливать две дополнительные опоры.

    Стандартная высота винтовых свай для бревенчатой бани составляет 6 м. При установке опор следует обращать внимание на то, чтобы отходов оставалось как можно меньше.

    Отметим, что если соблюдать все строительные нормы и технологию монтажа опор, баня на свайном фундаменте может простоять не менее полувека, а то и дольше.

    Достоинства и недостатки фундамента на винтовых сваях

    Одним из главных недостатков свайно-винтового фундамента можно назвать тот факт, что для изготовления свай зачастую применяют материалы довольно низкого качества. Однако если при закупке комплектующих обращаться в проверенные строительные компании, то можно быть уверенным, что вы получите товар хорошего качества. Читайте также: «Как сделать фундамент своими руками для бани – ленточная конструкция на практике «.

    Еще одним затруднением, связанным с данным типом фундамента можно считать монтаж слоя пароизоляции, утеплителя и дощатого настила для пола.

    А вот к несомненным преимуществам свайно-винтового типа фундамента можно отнести:

    • доступность расходных материалов для рядового потребителя с невысоким достатком;
    • независимость выполнения работ от климатических или погодных условий;
    • возможность организации фундамента своими силами;
    • небольшое количество времени, требуемое для постройки фундамента;
    • получение прочного фундамента за счет уплотнения слоя грунта вокруг свай;
    • возможность производить ремонт опор;
    • абсолютная вертикальность элементов фундамента, которая достигается за счет использования технических средств;
    • обеспечение вентиляции подполья, защищающей его от гниения.

    Оставляйте отзывы:

    Записи созданы 4315

    Добавить комментарий

    Ваш e-mail не будет опубликован. Обязательные поля помечены *

    Похожие записи

    Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

    Вернуться наверх
