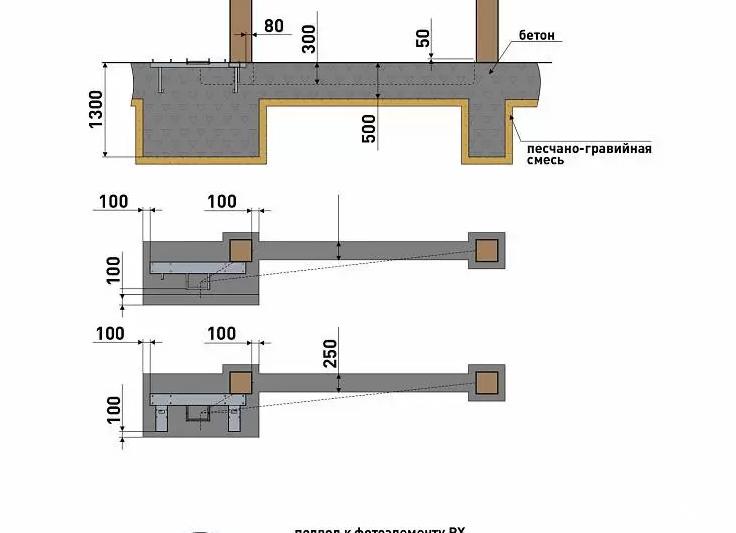

Фундамент под откатные ворота

Технология заливки фундамента

Заливка основания – это один из самых важных моментов во всем процессе. Условно все действия, связанные с проведением данных работ, можно разделить на несколько этапов:

1. Расчет размера траншеи. Ширина фундамента должна быть примерно полметра, глубина зависит от степени промерзания грунта, как правило, она колеблется от 1,5 до 2-2,5 метров. От края проема со стороны отката ворот следует отступить расстояние, которое равно половине ширины проезда.
2. Выкапывание траншеи. Яма должна соответствовать полученным размерам, на ее дно выкладывается подушка высотой 10-15 см, состоящая из гравия и песка.
3. Изготовление основы из арматуры. Металлические штыри можно связать между собой специальной проволокой или приварить друг к другу. Необходимо следить за тем, чтобы арматура была прочно зафиксирована. Полученный каркас нужно расположить таким образом, чтобы та часть конструкции, которая выступает, располагалась не менее чем на 10 см ниже поверхности грунта. Фундамент должен находиться вровень с землей, при помощи строительного уровня следует проверить правильное расположение конструкции, она должна быть установлена строго по горизонтали.
4. Изготовление бетонного раствора. Понадобится примерно 2 ведра цемента и 5-6 ведер песка. Для того чтобы фундамент лучше встал и был более прочным, в раствор можно добавить щебень в том же количестве, что и цемент. Чтобы смесь была прочной и качественной, нужно брать цемент маркой не ниже 500, а щебенку фракции 30-40. Смесь не должна быть слишком густой. После приготовления раствора можно проверить его качество, для этого можно ударить по бетонному блоку молотком, он не должен крошиться.
5. Заливка бетоном. Раствор необходимо залить таким образом, чтобы он закрыл не менее двух третей арматуры, это придаст сооружению прочность. Во время заливки следует внимательно следить за тем, чтобы каркас из арматуры не смещался в сторону.
6. Монтаж швеллеров. Элементы необходимо зафиксировать строго по вертикали и горизонтали, только после этого при помощи сварочного аппарата закрепить их на той части арматуры, которая выступает. Затем залить бетоном остальную часть основания. Заливка фундамента для откатных ворот должна производиться вместе с несущим швеллером, иначе полотно, двигаясь по пустому швеллеру, будет греметь. Затем следует приварить основной и приводной швеллера по направлению движения ворот. Следите за тем, чтобы не располагать его близко к забору, чтобы ворота беспрепятственно двигались, не задевая столбы.
7. Затвердевание бетона. Это займет от 7 до 14 дней в зависимости от времени года и погодных условий. По нормативам СНИП фундамент должен выстояться не менее 28 дней.

Фундамент под откатные ворота своими руками – пошаговая инструкция

Сооружение основания под такие ворота – процесс серьезный и довольно трудоемкий, но соорудить его можно своими силами, если выполнять все действия последовательно и придерживаться описанной выше технологии заливки.

Можно выделить следующие этапы работ:

1. Составление схемы с учетом всех параметров будущего основания (размера ворот и проема, длины, глубины и ширины траншеи, степень промерзания грунта).
2. Выкапывание ямы под заливку фундамента.
3. Установка арматурного каркаса и швеллеров. Разместить конструкцию следует примерно на 50 см ниже верхней части ворот. На другой стороне проема делают еще две закладные, отступив 10-15 см от края. На них крепятся ловители, которые ограничивают движение полотна ворот. Как правильно сделать закладную, будет описано ниже.
4. Изготовление бетонного раствора (цемент, песок и щебень в нужных пропорциях).
5. Заливка основания. В процессе бетон нужно слегка утрамбовывать. Бетону нужно дать пару дней отстояться, после чего между арматурой, которая выступает, установить три поперечных швеллера так, чтобы они располагались строго по вертикали и горизонтали. После этих действий уже можно залить остальную часть бетонного раствора.
6. Выдержка фундамента. Идеальным вариантом будет выдержать фундамент 28 дней, однако, на практике для такого типа сооружений достаточно и 14 дней.

Полезные советы

В процессе сооружения фундамента можно упустить из внимания некоторые важные моменты, которые помогут сделать основание прочным, а работу самих ворот безукоризненной.

Обратите внимание на следующие нюансы, чтобы избежать самых распространенных ошибок:

1. При расчете ширины основания надо учитывать вес ворот и прочность столбов, поскольку нагрузка всех элементов конструкции на фундамент может быть разной.
2. Арматуру для закладной необходимо обвязать вязальной проволокой или приварить, поскольку это позволит крепко зафиксировать конструкцию.
3. После установки закладного элемента заливать яму бетоном следует так, чтобы он полностью не покрыл закладные, это поможет в дальнейшем правильно установить ворота.
4. Столбы, которые будут служить опорой для всего сооружения, следует установить заблаговременно.
5. Заливать фундамент нужно не только под сами ворота, но и для опорных столбов.

При сооружении основания для откатных ворот обязательно нужно соблюдать все перечисленные выше правила и технологические этапы. Наверно сооруженный фундамент или неправильно установленный каркас закладного элемента не позволят автоматической системе работать правильно, спровоцируют процессы разрушения частей конструкции, ведь функцией основания для ворот является жесткая фиксация элементов крепления и восприятие направленных вертикально сил.

Выбор подходящего фундамента

Когда ворота не превышают 2-х метров по высоте, а их масса не более 150-180 кг, то есть шанс обойтись отдельными опорами под стойки. В случае устройства массивных и к тому же высоких створок, а также с шириной более 2 м каждая, необходимо делать ленточный фундамент на весь пролет въезда в поместье.

Стойки под весом створок работают на изгиб и опрокидывание, поэтому глубина заложения опор не может быть мелкой. Следует учитывать глубину промерзания земли в данном климатическом районе, а также вид грунта.

Важно! Если грунты представлены такими видами: черноземом, суглинками, супесями, песком, то высота фундамента должна делается в пределах 1,2-1,5 м. Вспучивающиеся грунты вынуждают низ бетонной опоры под ворота располагать на отметке не выше 2-х м от поверхности земли.

Выбирая виды основания под стойки ворот следует учитывать, из чего изготовлены сами створки: решетчатая конструкция не так «парусит», как сплошное ограждение. В случае, когда преобладающие ветра дуют перпендикулярно плоскости ворот, то парусность будет сильной, что требует более мощного фундамента.

Монтаж арматурного каркаса

Каркас следует сразу делать в пространственном виде. Обычно в качестве несущей арматуры выбирают стержни Ф12А-III, а монтажные стержни — из проволоки Ф6 мм. Устройство ленточного фундамента потребует изготовления одного армокаркаса, а в случае, когда запланированы отдельно стоящие фундаменты под стойки ворот, армокаркасов будет 2 шт.

Скреплять стержни при отсутствии сварочного аппарата вполне грамотно вязальной проволокой. Главное, чтобы правильно был определен размер пространственного каркаса: от грани крайнего арматурного стержня до грани бетонной ленты (или отдельно стоящей столбчатой опоры) должно оставаться как минимум 25 мм для защитного слоя бетона с каждой стороны конструкции.

Взяв сечение столбчатого фундамента размером 400×400 мм, арматурный каркас изготавливают с размерами, не превышающими 350×350 мм. Важно, чтобы стальная или железобетонная стойка ворот могла свободно войти в пространство между стержнями. Готовый каркас аккуратно устанавливают в траншею (или два каркаса в две отдельные ямы).

Немаловажный вопрос — высота всей конструкции. Чтобы в ворота был обеспечен комфортный въезд, следует обратить внимание выполняя монтаж каркаса на то, что верх будущего фундамента должен находиться на отметке верха покрытия всего двора.

К примеру, если планируется благоустройство территории двора выполнить замощением тротуарной плиткой, то необходимо учесть толщину «пирога»: фундамент должен быть заподлицо со всей поверхностью покрытия, и ориентироваться на это, устанавливая каркас. Пока принципиально вопрос благоустройства не решен, верх бетона вполне можно устроить на уровне поверхности земли.

Установка столбов

Столбы (а это могут быть железобетонные сборные стойки или сваренные в «коробочку» 2 горячекатаных швеллера) устанавливают по центру предназначенных для них углублений в днище.

Необходимо убедиться, что опоры погружены до земляного основания, пройдя полную толщу подсыпки. Столбы важно установить строго вертикально, для чего контролируют положение конструкции отвесом, а лучше — «уровнем».

Стойки необходимо зафиксировать в правильно выверенном положении, для чего готовят небольшое количество бетонной смеси (достаточно столб на 10-12 см внизу залить бетоном).

Пока смесь не застыла, еще раз проверяют вертикальность каждой стойки, после чего на уровне верха армокаркаса закрепляют положение посредством деревянных клиньев, кирпичей и т.п.

Через пару часов идеально выставленные и закрепленные внизу бетоном столбы готовы к процедуре заливки всего массива.

В случае, если на стойках планируется установить светильники, камеры видеонаблюдения, или если ворота открываются специальными механизмами с электроприводом, то необходимо до бетонирования заложить и закрепить в нужном положении требующиеся элементы:

• Гофрорукава;
• Гильзы из стальных труб;
• Закладные детали.

Закладные детали, предназначенные для приварки корпуса механизма открывания, чаще всего выполняются в виде пластины. Чтобы обеспечить сцепление с бетоном, к пластинам приваривают отогнутые стержни, а еще надежнее прикрепить эти «усики» к стержням арматурного каркаса.

Заливка фундамента

Чтобы залить фундаменты качественно, необходимо правильно приготовить бетонную смесь. Под ворота обычно требуется бетон М-200, а учитывая наличие армирования, смесь должна изготавливается пластичной (по консистенции как магазинная сметана). Так как объем работ не особенно большой, то важно залить бетон без продолжительных перерывов во времени.

Неплохо, если имеется в распоряжении собственная бетономешалка, но при ее отсутствии сгодится стальной ящик, в котором удобно смешивать ингредиенты бетонной смеси.

Совет! Технология устройства монолитных железобетонных конструкций требует уплотнять бетон: неуплотненная смесь с наличием арматуры способна образовывать пустоты, раковины.

Чтобы исключить неоднородность массива бетона, после укладки слоя в 30 см делают уплотнение, для чего в кустарных условиях используют деревянный брус. Верх бетона следует тщательно выровнять и залить бетонным молочком, чтобы зерна щебня не выступали над плоскостью конструкции.

Полезные советы даны в этом видео, посмотрите:

Так как бетонирование выполняется враспор, без устройства сложной опалубки, а сама конструкция имеет простую геометрическую форму, то процесс изготовления фундамента под распашные ворота не относится к технически сложным.

Подобную строительную работу возможно выполнить и собственными силами, но перед началом следует прорисовать эскиз, чтобы прояснить основные моменты.

Как подготовить место для установки откатных ворот?

Откатные ворота существенно экономят место при въезде на участок. Кроме того, она более надёжны по сравнению с другими видами ворот. Монтаж откатных ворот производится на любую ширину проезда, а главное, что нужно помнить перед тем, как начать работы по монтажу – фундамент должен быть подготовлен к откатным воротам, иначе поломок в будущем не избежать.

Откатные ворота открываются как с помощью автоматики, так и ручным способом. Если вы склоняетесь к установке автоматических откатных ворот, вам нужно особенно строго следить за подготовкой фундамента к установке откатных ворот, так как именно автоматика наиболее часто даёт сбой в работе, если фундамент теряет свои свойства и меняет положение ворот. Установка автоматических откатных ворот всегда ведётся только на определённый фундамент, укладывающийся с соблюдением особых правил. Фундаментом в таком случае будет являться очень ровная и прочная конструкция. Именно показатели прочности и ровности определяют срок бесперебойной работы ворот в будущем, а стало быть – и экономию на их обслуживании.

Укреплённый фундамент для откатных ворот

Этапы фундаментных работ для откатных ворот

После проведения расчётов можно приступать к созданию фундамента.

1. Выкапываем траншею, соответствующую размерам, вычисленным в процессе проведения расчётов.
2. Сооружаем каркас из арматуры. Прутья можно связать с помощью проволоки либо приварить друг к другу. Главное, чтобы каркас был прочным.
3. Укладываем каркас горизонтально так, чтобы верхняя его часть располагалась на 11-12 см ниже уровня поверхности грунта.
4. Заготавливаем цементный раствор. Смешиваем 2 ведра цемента с 6 вёдрами песка.

Цементный раствор не должен быть густым. Для прочности в него можно добавить два ведра щебня

5. Заливаем фундамент. Для начала заполнить стоит 1/3 часть объёма. При заливке строго следите за тем, чтобы арматурный каркас не смещался, так как это повлияет на дальнейшую работу конструкции.
6. Устанавливаем поперечные швеллеры в арматурный каркас. На этом этапе нужно обязательно выровнять швеллеры по горизонтали и вертикали, затем залить бетонным раствором. Уровень фундамента должен быть выше швеллеров на 7 см.

Время застывания цемента – 6-13 дней, в зависимости от качества раствора, времени года, погодных условий.

Схема расположения фундамента для откатных ворот

В итоге вы получаете фундамент, укреплённый тремя поперечными швеллерами, достаточно крепкий, чтобы выдержать интенсивное использование откатных ворот и проезд техники. После этого можно смело приступать к монтажу автоматических откатных ворот.

Многие компании, занимающиеся монтажом и обслуживанием воротных системам, предлагают своим клиентам установку откатных ворот под ключ, однако в эту услугу не входит подготовка фундамента. Этим процессом должны заниматься непосредственно хозяева участка – самостоятельно или с привлечением строительной организации. Помните, что поломки, связанные с оседанием или сползанием грунта под откатными воротами, порой достаточно дорого решаются, и легче предупредить их, чем разбираться с последствиями.
