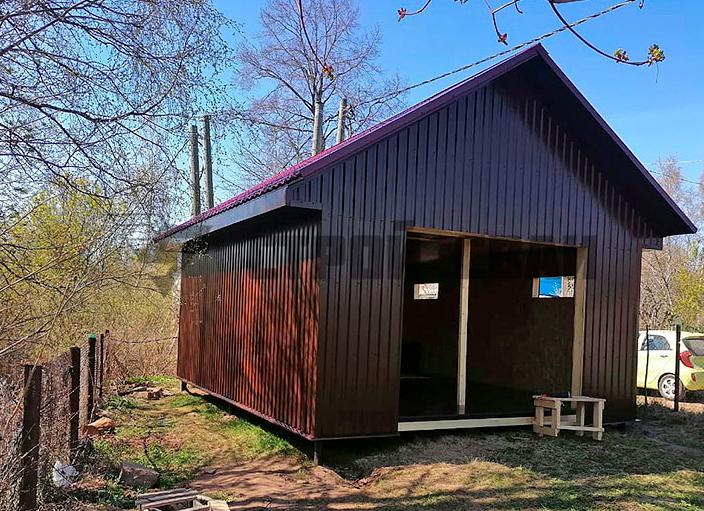

Гараж на винтовых сваях

Свайный фундамент под гараж: планируем и делаем

Гараж на свайном фундаменте

Гараж на свайном фундаменте не так часто можно встретить. Но такая система установки может быть просто единственной.

Под гараж фундамент бывает нескольких видов, но при близком нахождении воды бывает сложно добраться до твердых слоев почвы. У вас будет посмотреть и фундамент для гаража видео, также по фото следует просмотреть все этапы работы.

Самое главное, что все можно сделать просто своими руками и тогда цена работы будет значительно ниже.

К основной конструктивной особенности данного вида фундамента, сразу бросающейся в глаза, можно отнести сваи, отличающиеся между собой как по внешнему виду, размерам, физическим свойствам, так и по технологии изготовления, способу монтажа.

  • Материалом для изготовления свай служит сталь, бетон, армированный бетон, дерево. Геометрическая форма настолько многообразна (прямоугольная, круглая, пирамидальная, треугольная), насколько хватит фантазии архитекторов. В зависимости от технических условий сваи могут быть пустотелыми либо цельными.
  • Кроме функций основания здания, на сваи возлагается роль демпферов и гасителей колебаний, призванных надёжно защищать от любой сейсмической активности. По принципу осуществления такой защиты сваи также подразделяются на несколько типов.
  • К самому, пожалуй, распространённому относятся подпорные сваи. Принцип их устройства предельно прост. Нужно забить сваи на глубину залегания твёрдого грунта, где они встанут на твёрдое основание, полностью исключив малейшую усадку строения, обеспечив надёжность.

Внимание: Однако бывает и так, что твёрдые породы залегают настолько глубоко, что добраться до них весьма затруднительно. К тому же придётся затратить немалые финансовые средства.

Выход нашли в применении висячих свай, забиваемых в таком количестве, чтобы они могли как бы «зацепиться за грунт», «зависнуть» в нём, за счёт силы трения с породой занять устойчивое положение.

Классификация свай

Сваи также классифицируются по методу их установки.

Используем бурозабивные сваи

Железобетонная свая с забивным элементом

Применение винтовых свай

Однако на этом признаки, по которым классифицируются сваи, ещё не заканчиваются. Существует такое понятие, как ростверк.

Он представляет собой наземную часть свайной конструкции или попросту перемычку, соединяющую опоры между собой, придающую жёсткость, устойчивость, гасящую ненужные напряжения и колебания. Место, где ростверк соединён со сваями, называется узлом.

Ростверки вместе со сваями образуют единое надёжное основание, на котором будет воздвигнуто здание. Само собой разумеется, что и сами ростверки имеют ряд отличий по устройству и конструктивным особенностям.

В основном выделяют два вида:

  • Монолитный. Для его устройства сооружается опалубка, внутрь которой укладывается арматура и заливается бетон.
  • Сборный ростверк, отличающийся от монолитного наличием цельных железобетонных или деревянных конструкций, скрепляемых между собой в верхних точках свай и формирующих всю конструкцию.

Зачастую отдаётся предпочтение реализации гибридного варианта фундамента. В качестве примера можно рассмотреть технологию свайно-ленточного фундамента(см.Ленточный фундамент под гараж своими руками).

Тут сваи, закопанные на определённую глубину, скрепляются ленточной основой, также немного заглублённой в грунт. Такой способ оптимален для местности с водонасыщенным грунтом, так как избавляет от сильной усадки и надёжно фиксирует будущее сооружение.

Практически аналогичным образом устраивается ещё одна интересная конструкция: сваи в виде рёбер жёстко соединены с плиточным основанием.

Сразу нужно сказать, что строительство гаража с применением свайных конструкций весьма трудоёмкий процесс. Вручную его произвести вряд ли кому под силу.

Разве что строители египетских пирамид могли бы помочь. Однако за неимением оных придётся воспользоваться услугами фирм, предоставляющих в помощь специальную технику, а это станет в копеечку.

Правда, следует хорошо задуматься, целесообразно ли экономить на фундаменте, если гараж находится на участке со сложными геологическими условиями?

Ведь когда начнутся проблемы, что-то исправлять будет уже поздно либо очень дорого! Так что лучше всё сделать как положено, дабы в будущем неприятности обошли стороной пристанище вашего железного коня.

Неоспоримые положительные стороны данного типа основы

Несмотря на весьма ощутимые траты на оплату спецтехники и оборудования, неизбежно присутствующие при осуществлении работ нулевого цикла, итоговый результат с лихвой всё компенсирует, так как данный вид фундамента имеет очевидные преимущества.

  • Высокая скорость постройки. Приобрести готовые элементы не составит большого труда.

Они доступны как в розничной, так и в оптовой торговых сетях. Устройство данного типа основы считается наиболее целесообразным для малоэтажного строительства.

Даже собирая простую «столбчатую подошву» здания придётся затратить больше времени. Например, для основания на винтовых сваях всё, что требуется – это непосредственно сами сваи, определение места, где их устанавливать, буровая установка, которая может быть расположена на колёсном шасси или в стационарном исполнении.

И если устройство основания под коттедж занимает максимум три дня, то для основания по гараж потребуется всего день.

  • Минимум земельных работ. Закладка обычного фундамента требует привлечения множества всевозможной техники, начиная от экскаватора и заканчивая краном для подачи фундаментных блоков и самосвалом для вывоза ненужного грунта.

Кроме всего прочего не обойтись без людей, которые будут заниматься монтажом. В случае заливки монолитной основы придётся позаботиться о своевременной подаче бетона, сооружении арматурной конструкции.

Свайный винтовой фундамент всего этого не требует. Свая сама проложит себе путь в толще грунта, избавив строителей от излишних хлопот. А чем меньше работы у строителей, тем меньше трат у заказчика.

  • Возможность установки в любое время года. Неудивительно, что такое основание завоевало популярность в районах с вечной мерзлотой, где строительство вообще сопряжено с большими трудностями.

Благодаря выше перечисленным качествам в данных условиях свайный фундамент подойдёт как нельзя лучше. Да вообще, заливать бетон зимой сомнительное удовольствие.

Нужно позаботиться о подогреве, сопряжённом с затратами на электроэнергию. А если ещё не подведена линия? Получается, что свайный фундамент является чуть ли не единственным выходом из ситуации.

Приведённые аргументы как нельзя лучше показывают, что классический метод устройства фундамента значительно уступает основанию на сваях.

Конечно, при многоэтажном строительстве забивка свай никак не может быть осуществлена вручную, тем более одним человеком. Строительство гаража или небольшого строения не предполагает большой фронт работ и заставляет задуматься о целесообразности привлечении техники и бригады строителей.

Многие предпочитают справляться собственными силами и неизбежно сталкиваются с проблемами следующего плана:

  • Составление проектно-сметной документации с учётом технических условий;
  • Выбор наиболее приемлемых способов строительства, не предполагающих помощи со стороны;
  • Какие факторы учесть и как рассчитать необходимые технические характеристики;
  • Непредвиденные обстоятельства, возникающие в процессе выполнения работ.

Что необходимо для составления проектной документации

Проектирование и устройство свайного фундамента регламентируется предписаниями, нормами и правилами, прописанными в СНиПе, и требующими неукоснительного исполнения.

Внимание: Первая заповедь этой настольной для строителей книги гласит о том, что к расчёту можно приступать только после проведения на участке изыскательных работ. Следовательно, придётся приглашать квалифицированного специалиста из проектной организации или прибегнуть к услугам компании, оказывающей услуги подобного рода.

В противном случае проведение расчётов параметров фундамента окажется невозможным из-за отсутствия характеристик почв и других важных данных, предоставляемых геологической разведкой, с помощью которой мы узнаем.

  • Характеристику и виды почв на участке;
  • Глубину залегания грунтовых вод и её изменение в зависимости от сезона;
  • Глубину промерзания грунта.

Как правило, самостоятельно произвести все расчёты может не каждый человек с инженерным строительным образованием. Сие сложное занятие под силу лишь тому, кто хорошо учился и на самом деле постигал науки, а не просиживал штаны на лекциях.

Совсем не обязательно углубляться в дебри неизвестной науки и пытаться сделать расчёт статических, ветровых и динамических нагрузок. Предпочтительнее всё дело доверить профессионалам, занимающимся этим каждый день.

К тому же никто лучше них не сделает расчёт по деформации и не вычислит осадку.

  • Сваи-стойки имеют небольшую осадку в 1-3 см. Другие же варианты требуют расчёта, проводя который нужно руководствоваться всё тем же СНиПом.
  • Произвести расчёт по деформациям ещё сложнее. Здесь уже надо учитывать нагрузку стен на фундамент, высоту сваи над поверхностью земли с учётом возможной усадки, модуль деформации почвы и плотность грунта.
  • Но и это ещё не всё. Существует масса всевозможных нюансов, которые явно не бросаются в глаза и видны только людям, имеющим значительный опыт в строительстве, способным по мельчайшим деталям определить, где может возникнуть проблема, своевременно принять соответствующие меры, внести необходимые поправки в расчёты.
  • Даже если вы считаете себя технически подкованным человеком, внимательно прочли пособие по проектированию и не нашли в нём ничего сложного, не следует забывать старую поговорку про то, что гладко только на бумаге, но бывают и овраги. Однако при большом желании приложить-таки руку к строительству, можно составить примерный план и показать его специалисту, который в соответствии с вашими пожеланиями и СНиПом, внося свои коррективы, выработает оптимальное решение, экономя при этом ваше время.

Внимание: Пока будет составляться документация, желательно ещё раз всё взвесить. Стоят ли сэкономленные средства потраченного времени, которое можно было бы использовать с большей пользой?

Ведь строительство не такой уж лёгкий процесс и приступать к нему следует только тогда, когда окончательно сформируется мнение, что вам это надо и вы готовы.

И вот наконец-то в вашем распоряжении полный комплект документов со всеми характеристиками и чертежами будущего фундамента. Вы уже знаете примерную стоимость и желаете сэкономить.

Как же это сделать? Как обойтись преимущественно ручным трудом, не привлекая технику?

Для ответа на этот вопрос рассмотрим наиболее распространенные способы устройства фундамента без лишних затрат.

Свайно-ростверковый

Те, кто решил самостоятельно произвести работы по устройству свайного фундамента, часто выбирают этот метод. Он даёт альтернативу. Можно приобрести готовый ростверк, собираемый из железобетонных блоков.

Применяем свайно-ростверковый метод

  • Однако в этом случае не обойтись без привлечения подъёмной техники, а можно потерпеть усталость, неминуемо возникающую от многих часов кропотливого труда на стройплощадке, соорудить арматурную конструкцию и залить её бетоном.
  • Основной недостаток метода в наличии зазора между почвой и гаражом. Но без него никак нельзя. По технологии монолитный ростверк нельзя опускать ниже 30 см от поверхности грунта, так как почва в период пучения поднимется на 15 см.

Свайно-ленточный

Благодаря доскональной изученности данного способа он давно завоевал популярность среди заказчиков. Применяется в случае избыточной водонасыщенности почвы.

Следуя проекту, под землёй сооружаются сваи, крепящиеся затем к ленточной основе.

Применение этого способа даёт неоспоримые преимущества:

Использование свайно-ленточного метода фундамента

  • В итоге получается полноценный цоколь здания, исключающий «гуляние ветра» под ростверком;
  • Существенная экономия.

Свайно-винтовой

Свайно-винтовой метод отличается от других быстротой. Подготовительные работы заключаются в основном в точной разметке участка и определении места установки свай, смонтировать которые можно самостоятельно с помощью ключа или штанги, если их длина не превышает 1 м.

Свайно винтовые сваи

  • Специалисты в строительной области по достоинству оценили свайно-винтовое основание. Не последнюю роль в этом играет качественный расходный материал, то есть сами винты.

Особую популярность имеет продукция немецкой фирмы «Krinner», постоянно улучшающей качество выпускаемых элементов, приспособленных к различным типам зданий и видам почв.

  • Винтовые сваи с лёгкостью устанавливаются практически в любом грунте, кроме скального. А в условиях крайнего севера и вечной мерзлоты для обустройства фундамента они просто незаменимы, так как значительно упрощают строительство и снижают финансовые затраты. При этом обеспечиваются все нормы безопасности.

Внимание: Главное, на что следует обратить пристальное внимание, так это на глубину промерзания почвы. Сваи же должны заглубляться ниже этого уровня. Без соблюдения данного условия здание со временем даст усадку.

Для наглядности рассмотрим простейший пример строительства стандартного деревянного гаража с основанием на винтовых сваях со следующими заданными параметрами:

  • Размеры коробки – 4×6×3,5;
  • Площадь сечения деревянного бруса – 150×150;
  • Максимальная глубина промерзания грунта – 1 м (значит, длина свай должна быть не менее 1,2 м);
  • Сумма всех нагрузок, включая ветровую, динамическую, а также вес гаража вместе с машиной – 19,5 т.

Учитывая, что шаг для установки свай должен быть 1,5-2,5 м, вычисляем необходимое количество винтовых свай. В данном случае должно быть 9-12 свай. Разделим их количество на общие нагрузки и таким образом определим параметры данных элементов.

Фундамент для дома с гаражом за частую приходится делать именно свайный. Ведь здесь нагрузка достаточно большая и требуется сделать все надежно и качественно. Поэтому свайный фундамент под двухэтажный гараж будет оптимальным вариантом.

Свайный фундамент под гараж: как сделать своими руками, sdelai garazh
19) Свайный фундамент под гараж: как сделать своими руками>Быстрое строительство гаража на винтовых сваях своими руками: этапы работы и фото

Какие решения применяются в этом случае?

При подобных особенностях грунта самым эффективным решением является проведение строительства на свайном фундаменте.

Сваи для фундамента бывают прямоугольные, пирамидальные, круглые, цельные или пустотелые. Материал для их изготовления – железобетон, бетон, дерево, металл.

Так же свайная конструкция отличается механизмом защиты от колебаний, которая устанавливается сверху.

Существующие варианты установки:

  • подпорные сваи. Стоят на твердом грунте на большой глубине заглубления. Технология характеризуется полным отсутствием усадки;
  • висячие сваи. Используются при невозможности достичь твердого грунта. Крепко вбиваются в подвижный слой и удерживаются силами трения.

Методы установки:

  • буро-забивные сваи. Устанавливаются в предварительно вырытые ямы;
  • сваи с забивными элементами. Заостренные сваи забиваются спецустановкой, предназначенной для этих работ;
  • винтовые сваи. Ввинчиваются в грунт подобно громадному шурупу автоматическим способом или вручную.

В чем преимущества и в каких случаях их устанавливают?

  1. Из всех перечисленных методов установки свайного фундамента самым скоростным является свайно-винтовой.
  2. Для проведения работ совершенно не требуется подготовки пред вкручиванием свай в землю.

    Если длина свай не более метра, их можно завинтить вручную штангой или ключом.

  3. Применение в свайно-винтовом методе высококачественных свай от надежных производителей очень высоко ценится специалистами по строительству.
  4. Например, немецкая фирма «Krinner» выпускает большое количество элементов улучшенной формы, адаптированной к различным фундаментам и почве.

  5. Подобные сваи применяются практически везде, их без труда монтируют даже в условиях многолетней мерзлоты, что обеспечило им большую популярность на крайнем севере.

Гараж на винтовых сваях: с чего необходимо начинать эти работы?

Перед началом работ нужно провести геологоразведку участка, на котором будет строится фундамент. Это позволит узнать:

  • уровень протекания и сезонного колебания грунтовых вод;
  • характеристику видов грунта на участке;
  • глубину почвенного промерзания (сваи нужно будет заглубить ниже этой отметки).

Далее необходимо провести расчет проекта фундамента. Его необходимо провести по нормам СНиП для свайных фундаментов, параграф СП для свайных документов.

В связи со сложностью таких расчетов, связанных со множеством формул – расчетом нагрузок, связанных с направлением и силой ветра, расчетом сезонных нагрузок, расчетом динамических нагрузок, расчетом веса гаража с автомобилем и всеми инструментами, расчетом осадки и деформации лучше и безопаснее поручить эту работу профессиональному архитектору. Ведь в случае даже небольшой ошибки она может быть фатальной для всей возведенной конструкции.

Читайте в статье о том, как правильно провести расчет фундамента под гараж.

Несмотря на это, Вы всегда сможете внести собственные пожелания в разработку проекта, став его активным участником. Но для этого Вам будет нужно вникнуть в алгоритм расчетов проекта.

После получения комплекта проектных документов, с фундаментными характеристиками, чертежами и примерной стоимостью работ, можно будет приступить к работам.

Важно! Для снижения затрат на строительство лучше всего проводить работы вручную.

Как построить гараж на сваях своими руками? Свайно-винтовой метод практически не требует подготовительных работ – сваи просто вкручиваются в землю. Если длина свай не больше метра, они завинчиваются с помощью штанги или ключа вручную.

Основание на винтовых сваях под гараж, учитывая небольшое количество свай, может быть смонтировано за один рабочий день.

Сваи успешно монтируются при минусовой температуре, увеличивается лишь сложность на начальном этапе ввинчивания сваи. При сильно отрицательных температурах, стоявших долгое время и глубоком промерзании земли, грунтовый участок, который промерз, выбуривается и свая завинчивается. Монтаж винтовых свай при отрицательных температурах более предпочтительно проводить с помощью буровой установки.

Гараж на винтовых сваях — фото:

Фундамент

Необходимо заметить, что изготовление смотровой ямы или погреба в стандартном гараже 3х6м или 4х6м при свайном фундаменте крайне затруднено ввиду необходимости отступа от стен погреба до свай в пределах двух метров. Нарушение этой технологии грозит изгибом свай в сторону ямы или погреба из-за движения пучинистых грунтов с последующим нарушением геометрии всей конструкции.

Если гараж все же позволяет осуществить достаточный отступ от свай, специалисты крайне рекомендуют заказать все работы по обустройству погреба и ямы специализированным компаниям с оформлением договора и гарантии на работы.

Перед въездом в гараж желательно сделать дренаж с водоотводом — выкопать траншею, уложить дренажную трубу и вывести ее в ближайший отвод воды. Это позволит лишней влаге уходить от гаража.

О том, как сделать дренаж в гараже своими руками, Вы можете узнать .

Каркас

  1. Разметка под свайный фундамент не составляет труда. Достаточно нанести на местность разметку основания фундамента с местами установки свай.
  2. Изготавливаются направляющие скважины для точного завода свай. Скважины можно заглублять на 0,5-0,7 м ручным буром или мотобуром. Размер лопасти сваи должен быть чуть больше диаметра скважины.
  3. Свая погружается в скважину, в сваю заводится лом (для этого предусмотрено отверстие), на лом одеваются трубчатые рычаги и два работника вращают тело сваи вокруг оси, третий работник при этом контролирует вертикальный уровень сваи пузырьковым уровнем. При резком увеличении усилия затяжки (и при прохождении уровня промерзания грунта) сваю можно считать установленной.

После установки всех свай необходимо провести их выравнивание по единому уровню в плоскости горизонта, для этого:

  • проводится отметка единого уровня любым специальным инструментом;
  • трубы обрезаются по выбранной разметке.

После сваи необходимо залить бетоном, чтобы обеспечить гидроизоляцию металлической поверхности сваи изнутри. Для этих целей лучше всего подходит пескобетон марок м300 — м400 ввиду отсутствия в его смеси крупного наполнителя, способного вызвать каверны и пустоты. Дополнительно к защите от влаги бетон повышает пространственную жесткость конструкции.

Затем к каждой трубе приваривается квадратная металлическая пластина-оголовок, толщина которой 8-10 мм, выступающая на 2-3 см со всех сторон сваи.

После подготовки свай изготавливается ростверк.

Справка: ростверк – верхняя часть столбчатого или свайного фундамента, горизонтальная рама, несущая и распределяющая вес сооружения по установленным сваям.

  1. Деревянный ростверк
  2. Балки ростверка прикрепляются к пластинам болтовыми соединениями или сваркой. Необходимо предусмотреть зазор между ростверком и поверхностью земли.

  3. Ростверк из бетона
  4. Собирается опалубка, обкладываемая изнутри гидроизоляцией. Далее ложится двухслойный каркас сетки и металла. Один слой сетки кладется поверх гидроизоляции, второй слой крепится вертикальными прутьями в 5 см от верхней части опалубки. Производится заливка опалубки бетоном.

  5. Ростверк из железобетона
  6. Ширина опалубки в этом случае больше толщины гаражных стен. На дно опалубки укладывается гидроизоляция. Вдоль фундамента укладывается арматурный каркас. Заливается бетон.

  7. Металлический ростверк: пример

Варианты ростверков по высоте установки:

  • высокий. В 15 см от земли и более. Делается при проблемных (пучинистых) грунтах и больших неровностях участка;
  • повышенный. Высота установки 0-10 см;
  • заглубленный. Делается ниже уровня грунта.

Важно! от типа грунта зависит тип выбираемого ростверка.

Стены гаража можно обделать листами железа. Кровлю можно сделать уголком, профилированной трубой, или доской 40 мм, установленной на ребро. Оптимальна отделка быстроукладываемым андулином, он довольно красив и надежен, к тому же недорог.

Внутренняя отделка гаража лучше всего выполняется вагонкой или другими материалами по желанию. Пол можно выложить из тротуарной плитки с щебенчатым уплотнением. Можно так же отлить бетонную армированную плиту.

Подводя итоги, можно еще раз повторить основные преимущества фундамента на винтовых сваях:

  • устройство такой конструкции не требует масштабных земляных работ;
  • цена фундамента на винтовых сваях вполне разумна;
  • установка свайного фундамента проводится весьма просто и в быстрые сроки.

Строительство фундамента в “классическом” железобетонном варианте обходится достаточно дорого и связано со значительными временными затратами. Установка свайно-винтового фундамента является хорошим выбором в такой ситуации.

Конструктивные особенности

К основной конструктивной особенности данного вида фундамента, сразу бросающейся в глаза, можно отнести сваи, отличающиеся между собой как по внешнему виду, размерам, физическим свойствам, так и по технологии изготовления, способу монтажа.
Итак:

  • Материалом для изготовления свай служит сталь, бетон, армированный бетон, дерево. Геометрическая форма настолько многообразна (прямоугольная, круглая, пирамидальная, треугольная), насколько хватит фантазии архитекторов. В зависимости от технических условий сваи могут быть пустотелыми либо цельными.
  • Кроме функций основания здания, на сваи возлагается роль демпферов и гасителей колебаний, призванных надёжно защищать от любой сейсмической активности. По принципу осуществления такой защиты сваи также подразделяются на несколько типов.
  • К самому, пожалуй, распространённому относятся подпорные сваи. Принцип их устройства предельно прост. Нужно забить сваи на глубину залегания твёрдого грунта, где они встанут на твёрдое основание, полностью исключив малейшую усадку строения, обеспечив надёжность.

Внимание: Однако бывает и так, что твёрдые породы залегают настолько глубоко, что добраться до них весьма затруднительно. К тому же придётся затратить немалые финансовые средства.
Выход нашли в применении висячих свай, забиваемых в таком количестве, чтобы они могли как бы «зацепиться за грунт», «зависнуть» в нём, за счёт силы трения с породой занять устойчивое положение.

Производство работ собственными силами

И вот наконец-то в вашем распоряжении полный комплект документов со всеми характеристиками и чертежами будущего фундамента. Вы уже знаете примерную стоимость и желаете сэкономить.
Как же это сделать? Как обойтись преимущественно ручным трудом, не привлекая технику?
Для ответа на этот вопрос рассмотрим наиболее распространенные способы устройства фундамента без лишних затрат.

Свайно-ростверковый

Те, кто решил самостоятельно произвести работы по устройству свайного фундамента, часто выбирают этот метод. Он даёт альтернативу. Можно приобрести готовый ростверк, собираемый из железобетонных блоков.

Применяем свайно-ростверковый метод

Итак:

  • Однако в этом случае не обойтись без привлечения подъёмной техники, а можно потерпеть усталость, неминуемо возникающую от многих часов кропотливого труда на стройплощадке, соорудить арматурную конструкцию и залить её бетоном.
  • Основной недостаток метода в наличии зазора между почвой и гаражом. Но без него никак нельзя. По технологии монолитный ростверк нельзя опускать ниже 30 см от поверхности грунта, так как почва в период пучения поднимется на 15 см.

Свайно-ленточный

Благодаря доскональной изученности данного способа он давно завоевал популярность среди заказчиков. Применяется в случае избыточной водонасыщенности почвы.
Следуя проекту, под землёй сооружаются сваи, крепящиеся затем к ленточной основе.
Применение этого способа даёт неоспоримые преимущества:

Использование свайно-ленточного метода фундамента

  • В итоге получается полноценный цоколь здания, исключающий «гуляние ветра» под ростверком;
  • Существенная экономия.

Свайно-винтовой

Свайно-винтовой метод отличается от других быстротой. Подготовительные работы заключаются в основном в точной разметке участка и определении места установки свай, смонтировать которые можно самостоятельно с помощью ключа или штанги, если их длина не превышает 1 м.

Свайно винтовые сваи

Итак:

  • Специалисты в строительной области по достоинству оценили свайно-винтовое основание. Не последнюю роль в этом играет качественный расходный материал, то есть сами винты.
    Особую популярность имеет продукция немецкой фирмы «Krinner», постоянно улучшающей качество выпускаемых элементов, приспособленных к различным типам зданий и видам почв.
  • Винтовые сваи с лёгкостью устанавливаются практически в любом грунте, кроме скального. А в условиях крайнего севера и вечной мерзлоты для обустройства фундамента они просто незаменимы, так как значительно упрощают строительство и снижают финансовые затраты. При этом обеспечиваются все нормы безопасности.

Внимание: Главное, на что следует обратить пристальное внимание, так это на глубину промерзания почвы. Сваи же должны заглубляться ниже этого уровня. Без соблюдения данного условия здание со временем даст усадку.

Для наглядности рассмотрим простейший пример строительства стандартного деревянного гаража с основанием на винтовых сваях со следующими заданными параметрами:

  • Размеры коробки – 4×6×3,5;
  • Площадь сечения деревянного бруса – 150×150;
  • Максимальная глубина промерзания грунта – 1 м (значит, длина свай должна быть не менее 1,2 м);
  • Сумма всех нагрузок, включая ветровую, динамическую, а также вес гаража вместе с машиной – 19,5 т.

Учитывая, что шаг для установки свай должен быть 1,5-2,5 м, вычисляем необходимое количество винтовых свай. В данном случае должно быть 9-12 свай. Разделим их количество на общие нагрузки и таким образом определим параметры данных элементов.
Фундамент для дома с гаражом за частую приходится делать именно свайный. Ведь здесь нагрузка достаточно большая и требуется сделать все надежно и качественно. Поэтому свайный фундамент под двухэтажный гараж будет оптимальным вариантом.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
