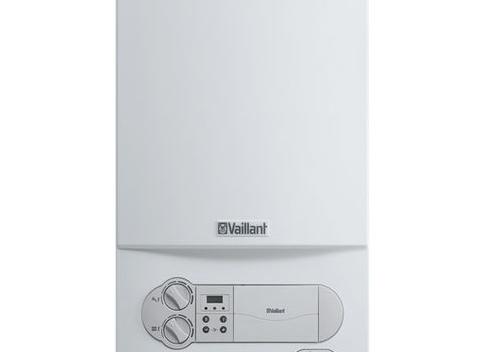

Газовый котел Vaillant. Модельный ряд.

Как мы знаем, большинство производителей отопительной техники, всегда предлагают рынку широкую линейку моделей с большим разнообразием: начиная от различного дизайна и заканчивая предложением котлов с различной мощностью. Немецкая компания вайлант, не стала исключением, и осуществляет поставки на рынок Российской Федерации продукцию настолько обширного модельного ряда, что этому можно только позавидовать.

Немецкое качество Вайлант

Чтобы сделать свою продукцию более доступной для потребителя, а также иметь конкурентное преимущество, компания открыла новый завод и сделала возможным сборку настенных газовых котлов в Словакии.

На Салаватском предприятии собираются настенные котлы промаркированные индексом «OE». Удобная логистика, обеспечила быструю поставку по приемлемым ценам технику в страны Восточной Европы, а также для Российской Федерации и стран СНГ. Индекс “WEST” – исполнение для стран Западной Европы. Индекс “INT” международное исполнение.

Высочайший комфорт Вайлонт: Премиальная ГВС технология для нужд водоснабжения.

В результате удалось сохранить приемлемую ценовую политику на переполненном рынке отопительной техники. Кроме того, такое решение позволило предотвратить снижение спроса на традиционные настенные газовые котлы в Евросоюзе. Исключением остаются конденсационные газовые котлы Vaillant TurboTEC Pro и Vaillant ecoTEC plus эти модели по прежнему являются “чистокровными немцами” и производятся исключительно из немецких комплектующих на предприятиях Германии.

Итак мы с Вами разобрались, что немецкий концерн Вайлант производит два вида газовых настенных котлов. Виду того, что настенный котел , как правило имеет небольшие габариты и занимают значительно меньшее пространство при установке, большинство пользователей останавливают свой выбор именно на предложениях с настенным вариантом монтажа.

Котлы Вайлант различают на одноконтурные и двухконтурные, по степени оснащения и комплектации, а также по номинальной мощности.

— одноконтурный котел газовый имеет маркировку Vaillant «VU» Такие вариант подходит для отопления, без возможности обеспечить домочадцев горячей водой. В случае, если понадобится приготовить горячую воду для бытовых и хозяйственных назначений производитель предусмотрел возможность подключения бойлера.

Компания разработала различные пакетные предложения где предусмотрена скидка до 10 процентов за приобретение комплекса оборудования в свое домовладение. Кроме того в этом случае гарантируется полная совместимость основного оборудования и всех приобретенных аксессуаров.

— двухконтурный котел газовый имеет маркировку Vaillant «VUW» Модельная версия с такой маркировкой, позволяет не только обеспечить функциональность системы отопления домашнего хозяйства, но и наладить бесперебойную подачу горячей воды потребителю.

Большинство домовладельцев отдают предпочтение именно двухконтурному исполнению котлов. Ценовая политика компании Vaillant не ведет к значительному удорожанию при покупке котла с двумя контурами и позволяет установить оптимальные цены для российских покупателей.

Отопительному рынку производитель предлагает модели, с открытым и закрытым вариантом сгорания. Модели могут иметь оснащение как для работы с коаксиальными дымоходами, так и традиционным атмосферным отводом дымо-удаления. Эффективность двухконтурных модификаций Вайлант достигает 93%.

Вид отвода продуктов сгорания, определяет деление на:

— турбированный котел газовый с закрытой камерой имеет маркировку TurboTEC;
— атмосферный котел газовый с открытой камерой имеет маркировку AtmoTEC.

Вариант наименования «Vaillant VU turboTec 242/5-5», расшифровывается как: одно-контурный «VU», турбированный TurboTEC, номинальной мощности 24 кВт, 2 – третья цифра обозначает- с принудительный отвод дыма, 5- модель plus пятого поколения

Рассматривая одноконтурные модификации можно выделить две модели:

— атмосферный котел atmoTEC pro VUW240/5-3 атмосферный, естественный, отвод дыма , выпускается с регулируемой мощностью в диапазоне 9.0-24.0 кВт. Дымоход 130 мм.

— турбированный котел turboTEC pro VUW 242/5-3 принудительный режим отвода дыма обеспечивает коаксиальный дымоход 60/100 мм обустроенные по типу “труба в трубе”. Компания изготавливает котел с регулируемой мощностью в диапазоне 9.0-24.0 кВт 8.0-24.9 кВт, что немного больше чем у атмосферного котла.

Характеристики моделей абсолютно одинаковые, включая присоединительные и габаритные размеры. Широкий диапазон регулирования, стал возможен из-за применения инновационной инжекторной горелки из нержавейки, модулирующей значение горения пламени. Заявленный срок службы изделия составляет 10 лет.

Рассматривая двухконтурную модификацию, можно выделить модели с приставкой – PRO:

atmoTEC pro VUW 240/5-3 атмосферный, естественный, отвод дыма; дымоход 130 мм. . Мощность оборудования составляет 24 киловатта. Котел для поддержания горения “забирает” кислород непосредственно из помещения своей установки. Отведение дыма естественное, при обустройстве классического дымохода.

turboTEC pro VUW 242/5-3 с принудительный, турбированный отвод дыма в коаксиальный дымоход, конструктивные особенности котла подразумевает возможность организации системы воздуха обеспечения и дымо-удаления сквозь наружную стену с улицы.

Совершенствование котлов Vaillant пятого поколения:

  1. Новый гидравлический комплект подключения
  2. Усовершенствованная eBUS связь
  3. Аксессуаров стало значительно больше
  4. Сочетание с системами на возобновляемых источниках энергии
  5. Дисплей на лицевой панели и модернизированная панель управления
  6. Рестайлинг премиального дизайна. Скругленные углы, новые кнопки, белоснежная порошковая краска не желтеющая со временем обещает долгий срок службы изделию
  7. Нетрудный монтаж

Бюджетные варианты последнего поколения atmoTEC pro имеют значительный спрос у рачительных домовладельцев. Котел обеспечивает экономический показатель, делающий его использование, до двух раз выгоднее, чем отопление коммунальных служб. КПД котла составляет порядка 93%, а температурный режим поддерживается автоматически.

Диапазон регулировки мощности обеспечен применением плавно модулирующей горение пламени специальной горелкой. Эти модели Вайлант обеспечены опцией автоматического перехода на режим подогрева горячей воды бытового назначения. Автоматика срабатывает на переход, начиная с разбора воды от полутора литров в минуту. Допустимое общее избыточное давление в контуре горячего водоснабжения не должено превышать 10 бар.

Компания Вайлант учитывает, что сориентироваться в широкой линейке отопительной техники достаточно сложно, и многим это не под силу. В помощь домовладельцу был, разработан специальный онлайн-опросник. Компания постаралась не требовать от заказчика трудных технических знаний, при заполнении формы опроса. Основываясь на ответах, онлайн-помощник, предложит Вам необходимые компоненты для организации отопления Вашего дома.

Более дорогостоящие устройства серии в дополнении к наименованию имеют приставку – «Plus».

Отличительной чертой серии с приставкой «PLUS» является опция так называемого «HOT START»., что можно перевести как близкое по значению – “быстрый старт подачи горячей воды”. Производитель предлагает серию Vaillant VUW Plus в максимально широком диапозоне мощности от 20, 24, 28, 32 и до 36 кВт.

Функция “HOT START” надежно срабатывает для поддержания заданной температуры во втором контуре вторичного теплообменника. Так достигается комфортный режим пользования горячего водоснабжения.

Vaillant TurboTecPro PLUS. Обустройство.

Высокая степень комфорта достигается за счет применения функции горячего старта подачи воды в систему ГВС. Горячая вода практически мгновенно поступает к потребители, минуя слива холодной воды.

Особенно хотелось бы отметить, что инженеры компании,не ограничились рестайлингом интерфейса, а ввели в эксплуатацию значительные, заметные усовершенствования, повышающие уровень защиты устройства в целом. В конечном итоге, оборудование с приставкой «PLUS» получили премиальный интерфейс управления с выводом текстовых сообщений нового поколения.

Оборудование системой «ATMO GUARD», которая включает два современных температурных NTC- датчиков и термостат-Klixon обеспечивая аварийную защиту котла от перегрева отопительной системы. «ATMO GUARD» признана лучшей из существующих, для стабильной и безопасной эксплуатации.

Конкурентные преимущества такого подхода отмечаются всеми специалистами, а высокая скорость срабатывания температурных датчиков и передача их показаний на электронную плату,обгоняет конкурентов на два шага быстрее.

Обновленный газовый клапан SIT

Все двухконтурные котлы оснащены встроенным теплообменником пластинчатого типа. Главный, первичный служит для передачи тепла теплоносителю отопительной системы. Вторичный изготовлен из нержавеющей стали и обеспечивает нагрев проточной воды для горячего водоснабжения.

Усовершенствованный трехходовой клапан. Представляет собой надежный узел из латунного сплава. Исключает поломки во время эксплуатации и продлевает срок службы изделия.

Благодаря конструкции медного теплообменника с применением увеличенного количества ребер удалось повысить КПД, что позволило удалить специальное защитное покрытие «SUPRAL» применяемого ранее в защитных целях, таким образом первичный теплообменник перестал засоряться этим составом.

  1. Предохранитель потока и подсоединение коаксиального дымохода (60/100)
  2. Первичный теплообменник
  3. Модуляционная газовая горелка
  4. Вторичный теплообменник контура ГВС
  5. Расходомер
  6. Газовый клапан и арматура
  7. Клапан переключения по приоритету
  8. Электронный блок совмещен с распределительным коробом
  9. Устройство для наполнения
  10. Встроенный циркуляционный насос
  11. Клапан предохранительный
  12. Температурный NTC- датчик (2 штки)
  13. Клапан воздухо-отводчика насоса
  14. Расширительный бак на 10 литров с внутренней мембраной.

Устройство

Газовая горелка из хромо-никелевой нержавеющей стали с плавной модуляцией горения пламени от 40 до 100% от ее мощности. Первичный теплообменник из меди. Розжиг электронный, также как и управление котлом. Возможность переключения на режим “лето” в отсутствии отопительного сезона. Вторичный теплообменник пластинчатого типа установлен на гидроблок из металла.

Компания Wilo – известный немецкий поставщик насосного оборудования, предоставила циркуляционный насос с автоматическим воздухоотводчиком и тремя скоростями. Котел оборудован многоуровневой системой безопасности, обеспеченной многочисленными датчиками контроля. За подачу газа, отвечает газовый клапан итальянской компании SIT. Принудительную тягу котла обеспечивает низковольтный вентилятор мощностью всего 36 вольт.

Не смотря на то, что водная и газовая часть медного исполнения, в отличие от своих прямых конкурентов, которые уже давно используют композитные материалы, следует помнить, что в котле в присоединительных местах аппаратуры и насоса используются прокладки. В результате смешивания отопительной жидкости с гликолями и антифризами более чем 30% отношении, может привести к материальному ущербу.

Также следует помнить о таких правилах как подключение котла через стабилизатор напряжения, даже не смотря на то, электронная плата спроектированная в Германии и имеет встроенный защитный чип и защищает котел от перепадов сетевого напряжения.К слову сказать, такой же чип вмонтирован в электронную плату котла Navien.

Vaillant TurboTecPro PLUS. Технические характеристики

Наименование параметра Ед. изм VUW 202/5-5 turboTEC plus VUW 242/5-5 turboTEC plus VUW 282/5-5 turboTEC plus VUW 322/5-5 turboTEC plus VUW 362/5-5 turboTEC plus
teplogalaxy.ru
номер кода 10015262 10015263 10015264 10015265 10015266
Топливо Природный газ
Мин/Макс Тепловая полезная мощность (прир. газ) кВт 6,1-19,7 8,0-24,0 9,4-28,9 9,8-32,1 11,2-36,5
КПД % 91
Макс. Расход газа 2,4 2,8 3,2 3,6 4,1
Класс NOx 3
Давление газа на входе мбар 13-20
Отопление
Макс. Рабочее давление бар 3
Рекомендованное рабочее давление бар 1,0-2,0
Максимальная температура отопления °C 85
Расширительный бак л 6 10
Горячая вода
Мин/Макс давление бар 0,15-10,0
Минимальный проток ГВС л/мин 1,5
Расход ГВС (при Δ T 30 °C) л/мин 9,5 11,5 17,2 15,3 17,2
Максимальная температура ГВС °C 65
Параметры электричества
Напряжение/ Частота В/Гц 220/50
Потребляемая электрическая мощность Вт 142 142 145 180 175
Ток А 2
Отведение отработанных газов
Способ отведения отработанных газов турбо
Диаметр дымохода мм 60/100
Температура отработанных газов(мин/макс.) °C 140,5 126 133 150,9 146
Габариты— высота / ширина / глубина мм 800х440х338
Вес без воды кг 40 43 44 46 44

Гидравлических схем подключения Vaillant существует порядка двух десятков, мы не будем вдаваться в нашем обзоре во все подробности и не будем отнимать хлеб у проектировщиков. В двух словах отметим, что базовый выбор включет в себя два момента.

Во первых в зависимости от отапливаемой площади дома по общей формуле: 1 кВт на 10 м2 + 20% на запас подбирается котел с необходимой номинальной мощностью. Во вторых , необходимо определиться с объемом воды для бытовых-хозяйственных нужд. Как показывает опыт- , на семью из трех человек хватает 10-12 л/мин.

Преимущества:

  • Мощность аппарата в различных вариантах позволяет точно подобрать котел под свои потребности;
  • Производитель с известным брендом, престиж владения.
  • Высококачественные материалы, компоненты, и отличная сборка;
  • Медное исполнение элементов серии «TEC Pro» ;
  • Инновационные технологии от Европейского лидера строения настенных котлов;
  • Низкий уровень шума, экономичная эксплуатация;
  • два датчика тяги (запатентованная система);
  • Комплектуется переходниками подключения воды и газа. Нет трудностей в монтаже.
  • Постоянно работающая защита от замерзания;
  • Контроль состояния рабочих параметров с помощью ЖК-дисплея.

Недостатки :

  • Как следствие высокая цена за котел Европейского качества;
  • Только “родные” и дорогие запасные части;
  • Габариты изделия немного выше конкурентов, что может затруднить установку в ограниченных пространствах;
  • Монтаж дымохода на моделях с закрытой камерой сгорания только своими моделями, от других производителей – не допускается.

Сегодня мы с вами сделали обзор атмосферные и турбированные, одноконтырные и двухконтурные котлы концерна Vaillant. Мы рассматривали только настенные варианты исполнения, опредилили их основные отличия, узнали технические характеристики, и внутреннее устройство.

Компания не стоит на месте, каждый год предлагая рынку все более совершенные модели. Да, компанию нельзя отнести к бюджетному сегменту, но обладатели Вайлант, по достоинству оценят все инновационные фишки и возможности технологий. Встречаем новинку 2017 года модкель turboFIT VUW 242-5-2 – о нем мы Вам раскажем в нашем следующим обзоре:

Видео новинки:

Монтаж газового котла Vaillant

Наша компания выполняет установку газовых отопительных котлов частных домах, коттеджах, складах и других зданиях.

Предлагаем пример установки настенного двухконтурного котла Vaillant.

В данном примере была задача – выполнить монтаж газового котла Vaillant в каркасном доме в г. Луга.

  • Дом площадью около 120 кв. м. Мощность котла – 24 кВт.
  • Модель – двухконтурный котёл Vaillant turbot plus 24 с закрытой камерой сгорания.

общий вид установленного котла

Для установки газового котла в доме было предусмотрено отдельное помещение. Дополнительно туда установили расширительный бак и систему водоочистки.

расширительный бак для водоснабжения

Обвязка котла Vaillant выполнена армированными полипропиленовыми трубами Valtec.

На фото ниже можно увидеть подводку и подключение труб к котлу.

обвязка и подключение навесного котла полипропиленом

Удобство данной модели – нет надобности в обычном дымоходе. Можно использовать более компактный коаксиальный дымоход.

Выход дымохода из котла:

Вывод трубы из дома наружу. Вести трубу на крышу доме не нужно.

на фото: коаксиальный дымоход газового котла

Настенный котёл Вайлант позволяет легко регулировать температуру в доме. Для этого необходимо покрутить колёсико.

На дисплее показываются основные параметры системы отопления:

  • Температура теплоносителя
  • Режим работы
  • Данные о работе насоса
  • Код ошибки в случае неисправности

По желанию можно подключить погодозависимую систему управления.

кнопка включения-выключения и экран давления в системе

В данном случае котёл будет работать на баллоном газе. После установки была произведена перенастройка котла для работы на сжиженном газе от баллона. Для этого потребовался специальный комплект форсунок от компании Vaillant.

Последний этап – запуск системы отопления. На данный момент система функционирует в рабочем режиме.

Монтаж котла Vaillant был выполнен за 2 дня.

вид с боку

Нужен монтаж котла? Обращайтесь к нам! Наши специалисты помогут выбрать нужное оборудование и выполнят обвязку и подключение по доступным ценам.
