Содержание
Для чего нужен геотекстиль
Технология, хорошо зарекомендовавшая себя в дорожном строительстве, успешно применяется сегодня и в ландшафтном дизайне. Использование дополнительного слоя с уникальными физическими свойствами придает покрытию следующие качества:
- Разделяются слои различных материалов. Предотвращается естественная миграция грунта, щебня и песка.
- Слоя не смешиваются, сохраняют свои качества, что увеличивает срок эксплуатации покрытия.
- Предотвращает прорастание растительность из-под уложенной плитки.
- Правильно выбранная ткань обладает уникальным свойством — через нее не прорастают даже самые живучие сорняки.
- Сохраняет структуру грунта при повышенной влажности и осадках.
- Предотвращает вымывание почвы, песка.
Виды укладки геотекстиля
Особенно ценно последнее качество, если укладка тротуарной плитки производится на сложных по рельефу площадях, где необходимо делать подъемы, спуски, мостить плоскости сложной конфигурации.
Допускается отказ от использования геотекстиля в тех случаях, когда монтаж делается на уже имеющиеся покрытия, при условии, что они отвечают требованиям по прочности, не имеют значительных отклонений по геометрии (сильных уклонов, ям, бугров). На открытом грунте использование материала рекомендовано. С геотекстилем надежность и срок службы покрытия, сделанного своими руками, будет значительно увеличен.
Виды геотекстиля
Промышленность предлагает широкий выбор изделий этой категории, но далеко не все из них подойдут для подготовки к мощению. Главным критерием при покупке продукции должно стать указание на упаковке или в сопроводительных документах о допустимости материала для земляных и дорожных работ.
Если обнаружить рекомендацию по некоторым причинам невозможно, то следует обратить внимание на плотность ткани. Она не должна быть меньше 150 гр/м2. В этом случае геотекстиль при укладке тротуарной плитки выдержит находящиеся на нем слои щебня, песка и основного материала.
По способу производства, применяемому сырью, и технологическим качествам принято разделять геотекстиль на следующие виды.
Виды геотекстиля
Вязально-прошивной
Недорогой, но при правильной укладке надежный материал. Оптимален он для дорожек и площадок на участке, где не предполагается значительная физическая нагрузка.
Иглопробивной
Выполнена ткань из полипропиленовых или полиэфирных волокон. Отличные эксплуатационные качества для большинства тротуарных работ. При производстве пробивка отверстий делается в одном направлении, что придает материалу способность пропускать влагу только в одну сторону.
Термофиксированный
Термофиксированный геотекстиль
Самый дорогой и долговечный материал в этой категории, что не делает его автоматически лучшим. Многие мастера отдают предпочтение более простым тканям по причине низкого фильтрующего коэффициента. Затраты оправданы при большой предполагаемой нагрузке, где толщина геотекстиля этого вида и его прочность необходимы, например, при строительстве парковочного места.
При обустройстве придомовой территории плотность ткани 150—250 гр/м2 считается достаточной. На рынке представлена продукция, относящаяся к геотекстилю для других целей, например, для укрытия посадок.
Плотность такого материала составляет 30—120 гр/м2, что явно недостаточно для формирования надежной и долговечной подложки. Зная, что означают технологические характеристики, заявленные производителем, легко определить, какой геотекстиль нужен для укладки тротуарных плиток в конкретном случае, если работу решено сделать своими руками.
Особенности укладки материала
Небольшие участки или неширокие дорожки можно делать с одним слоем геотекстиля. Если мостить нужно более значительные площади или грунт слишком подвижен, то рекомендуется два слоя материала. Первый уложен по грунту, а второй по дренажу. Эта технология гарантирует сохранение покрытием своих геометрических и эксплуатационных качеств в любых погодных условиях. Что еще нужно знать при подготовке грунта, чтобы справиться с задачей, выполняя работу своими руками:
- Выравнивание площади. Предварительно делается разметка территории с помощью уровня или теодолита.
- По периметру вбиваются колышки, и натягивается шнур, относительно которого и осматривается плоскость.
- Бугры срезаются, выбоины и яма подсыпаются грунтом.
- Избавление от растительности. Выкорчевываются корни деревьев, срезается слой травы.
- Исключение возможности образования пустот вследствие разложения органических веществ.
- Уменьшение риска прорастания сорняков в плиточных зазорах после укладки.
- Трамбовка грунта. После выполнения вышеперечисленных операций необходимо уплотнить почву.
Лучшим считается способ, при котором площадь обильно заливается водой до появления луж. При впитывании влаги почва уплотняется и при последующей обработке ручным приспособлением или вибротрамбовкой грунт приобретает необходимые качества.
Рекомендуется по грунту сделать присыпку песком, толщиной 2—3 см. По этому основанию укладываем геотекстиль. Для предотвращения повреждений от острых граней щебня по ткани делается второй песчаный слой. Выравнивается он строительным правилом либо ровной рейкой. По отметкам выкладывают щебень и песок.
Устанавливается бордюрный камень и заливается по опалубке бетон. Затем выкладывают второй слой геотекстиля, проверяя горизонтальность по отметкам. Заготовки режут с учетом нахлеста (не менее 20 см) и небольшого захода до вертикали по бордюру.
Подложка под тротуарную плитку — как и из чего лучше ее делать
Качество и долговечность тротуарной плитки зависят от правильно выбранной подложки и от соблюдения всех правил при ее установке. Какие основные этапы работы при монтаже подложки, от чего зависит ее выбор рассмотрим далее.
Начало работы (планирование)
Изначально следует определить, какую нагрузку будет нести участок для монтажа. От этого зависит какая подложка под тротуарную плитку будет использоваться.
Подложка бывает 3 типов:
- Бетонная стяжка (устанавливается в местах с высокой нагрузкой: автомобильные трассы, автостоянки, площадей);
- Песчано-гравийная смесь (для участков с повышенной нагрузкой: пешеходные тротуары, аллеи)
- Мелкий щебень, гравий (подходит для укладки на участках с минимальной нагрузкой: для садовых дорожек, тропинок и т.д.).
Важно! Подложка должна обладать морозостойкостью и хорошо пропускать влагу, так как это может повлиять на деформацию плитки и привести в трещинам на ее поверхности.
Далее, учитывая размера участка, требуется рассчитать необходимое количество материала и подготовить все инструменты, которые будут использоваться при монтаже.
Подготовка и разметка основания
подготовка основания
Во время этого этапа снимается верхний грунт почвы. В зависимости от выбранного вида подложки, расстояние до поверхности может колебаться от 15 до 40 см, чтобы вместились все материалы и в результате были на одной плоскости с поверхностью земли или немного выше. Далее территория исследуется на предмет корней или крупных камней, которые убираются, чтобы в последствии не повлиять изнутри на деформацию плитки. Весь участок огораживается деревянными кольями с веревкой.
Укладка подложки
Если это бетонная стяжка:
- грунт снимается на 40 см;
- делается подложка из слоя щебня, трамбуется;
- устанавливается деревянная опалубка толщиной 5 мм со слоем арматурной сетки, заливающаяся сверху бетоном, разравнивается;
- через каждые 5 м вставляются листы металла для создания технологических швов, которые необходимо убрать через 2 дня;
- уложить заключительный слой песчано – цементной стяжки.
схема бетонной подложки
Для песчано — гравийной подложки:
- убирается грунт глубиной 25-35 см;
- засыпается слоем песка в 5 см, который заливается водой и трамбуется;
- через день сверху укладывается смесь песка и гравия толщиной 10-15 см, трамбуется;
- завершающий слой: песчано — цементная смесь, которая разравнивается и стягивается с помощью правила, толщина последнего слоя – 10 см.
завершающий слой песчано – гравийной основы

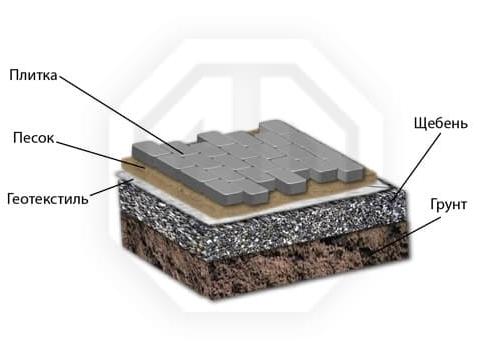

Подложка из щебня:
- убирается грунт на 15-20 см;
- засыпается щебнем или гравием слоем в 5-7 см, разравнивается;
- устилается геотекстилем;
- засыпается слоем песка 7 см, трамбуется, заливается водой, разравнивается.
схема укладки подложки из щебня
Важно! От того, насколько правильно будет выстлана подложка и плотно утрамбована, будет зависеть как долго прослужит дорожное покрытие на данном участке.
укладка плитки
На заключительном этапе сверху подложки укладывается тротуарная плитка с зазорами в 2 см, которые потом замазываются песчано — цементной смесью для прочности. После того, как смесь высохнет, плитка вымывается под напором воды.
Геотекстильный подстилающий слой под дорогу из щебня
При проведении дорожных работ многие строители предпочитают монтировать геотекстиль, состоящий из множества полипропиленовых волокон. Они позволяют обеспечивать отличные механические свойства и стойкость к воздействию различных химических веществ. Отличительной особенностью является исключение развития грибка, при этом он не разлагается.
- Назначение и описание
- Разновидности
- Технология укладки полотна
- Расценки
Цели использования геотекстиля
Несмотря на огромное количество внешних естественных факторов, которые не поддаются контролю, производители стремятся создавать материалы, упрощающие строительство. Даже при грамотном проведении работ некоторые внешние воздействия способны полностью разрушить все старания.
В качестве подстилающего слоя под дорожное покрытие используют щебень. Он обладает множеством преимуществ, однако при укладке на мягкую почву он проявляет себя с существенным недостатком. При проседании почвы образуются впадины и колеи на дороге. Геотекстильное полотно позволяет исключить такие дефекты, при этом может использоваться как совместно с щебнем, так и без него.
Параметры материала
Среди технических характеристик можно выделить:
- Устойчивость на разрыв. Если материал имеет плотность не более 55 %, то его удлинение не скажется на целостности и по-прежнему будет выполнять свои функции.
- Высокий модуль упругости. Позволяет выдерживать большие нагрузки, а также играет роль армирования при небольших деформациях.
- Отличная фильтрующая функция. Имеет такую структуру, которая обеспечивает должную фильтрацию при давлении, а также при значительной вибрации.
- Экологичность. Является абсолютно безопасным для окружающей среды, при этом химически пассивен.
Так как геотекстиль для строительства дороги укладывается с учетом фильтрующих качеств, обеспечивается изоляция между грунтом и основными слоями покрытия. Предотвращается проникновение пылеватых элементов различных размеров сквозь ячейки полотна. Под давлением выделяется свободная влага, проникающая в дренажные слои, а материал снижает риск заиливания. Такая система повышает несущую способность дороги и ее долговечность.
Армирование осуществляется благодаря прочности и начальному модулю упругости. Геотекстиль равномерно распределяет нагрузки с наиболее нагруженных участков на соседние свободные.
Конструктивные особенности
Существует несколько видов текстиля, подходящих и для садовых дорожек:
- Дорнит. Имеет повышенную упругость, устойчивость к механическим и динамическим нагрузкам. Метод изготовления – нетканый, обладает множеством пор, позволяющих эффективно пропускать воду.
- Иглопробивной геотекстиль. В качестве основы выступают полипропилен и полиэфир, которые скреплены между собой по иглопробивной технологии. Особенностью является то, что способность пропуска воды может быть только вдоль или поперек волокон.
- Термофиксированный. Состоит из огромного количества свободных волокон, которые в дальнейшем сплавляются в процессе термической обработки. Влагопропускные свойства на среднем уровне, однако выдерживаются большие нагрузки на разрыв и прогиб.
Нюансы применения
Благодаря пористой структуре геотекстильное полотно обеспечивает свободный пропуск влаги в одну и другую сторону. При устройстве дорог его используют как подстилающий слой под щебеночное основание. Такая технология применяется для временных и подъездных путей, а также дорог второстепенного назначения. Без монтажа материала покрытие прослужит в 1,5 раза меньше.
Армирующие свойства позволяют компенсировать воздействие различных нагрузок на покрытие, тем самым распределяя их по всей площади и повышая срок службы. Снижается риск образования колеи, а осадка дороги осуществляется более равномерно. Применяя геотекстиль для укладки садовых дорожек, можно существенно сэкономить щебень, гравий и песок. При этом дренирующая способность повысится, а сроки на проведение работ и стоимость снизятся.
Как правильно стелить геотекстиль
Технология достаточно простая, не требующая существенных трудозатрат и времени. Важно помнить, что он не только повышает эксплуатационный срок, но и обеспечивает разделение грунта и верхнего слоя, дренаж и должное армирование.
Рулоны имеют малый вес, при этом легко поддаются разрезанию, упрощая процесс работы. Укладка геотекстиля под песок или гравий проводится строго по направлению будущей дороги. Слой раскатывается вдоль садовой дорожки или по всей ее ширине. Если рулона недостаточно, чтобы перекрыть широкий участок, монтируется несколько рядом друг с другом. При необходимости их можно между собой сшить (не самый надежный метод), склеить или вовсе оставить нахлест (30-50 см).
Далее на готовый текстильный слой засыпается щебенка или гравий на определенную толщину. В процессе не стоит переживать, что изделие порвется или деформируется, так как даже при движении тяжелой спецтехники полотно не потеряет целостность, а просто растянется в нужных местах. После завершения работ оно вновь вернется в прежнее состояние благодаря высокой упругости. Также прочность на разрыв обеспечивает плотность: чем выше этот показатель, тем лучше сопротивление при растяжении, однако пропускная способность может снизиться.
Стоимость геотекстиля
| Название | Плотность, г/м² | Цвет | Цена за м², в рублях |
| Дорнит | 200 | Песочный | 27 |
| 400 | 47 | ||
| Геоком | 100 | Серый | 16 |
| 300 | 40 | ||
| Геотекс | 200 | Белый | 52 |
| 350 | 60 | ||
| Канвалан МФ 11 | 200 | 40 | |
| Дорпикс | 200 | Песочный/серый | 22 |
| 250 | 28 | ||
| Дренотекс | Белый | 22 | |
| 300 | 32 |
Вариации
Есть несколько вариаций данного материала, отличающихся своими свойствами и технологией производства. Попробуем разобраться, какой геотекстиль нужен для укладки тротуарной плитки в вашем случае.
Иглопробивной
Название отсылает к методике соединения волокон из полипропилена/полиэфира. Вода у данного материала пропускается быстро лишь вдоль/поперёк, в процессе работ заливка не обеспечивается и частицы грунта в поры не попадают. Оптимальное решение при дорожном строительстве, дизайне ландшафта, при конструировании дренажных систем.
Термофиксированный
Фиксация волокон жёстким образом происходит при воздействии температуры – тонкие волокна плавятся, прочность на разрыв сильно повышается. Если важна прочность, материал подойдёт оптимально. Хорош он и при необходимости усиленной устойчивости к грызунам, плесени, гниению, грибкам и химии. Но другие свойства ухудшаются. Пример: хуже становится фильтрация, осуществляемая в одном направлении. Так что ориентироваться необходимо по конкретной ситуации применения. При укреплении крыш, фундаментов и гидроизоляции он оптимален.
Вязально-прошивной
Волокна его прошиты специальными нитями, потому всегда есть вероятность распускания с потерей свойств. Материал недорогой, но не очень надёжный, потому применяется в реальных работах реже – за рубежом применение встретить почти нереально. Пример: геотекстиль для тротуарной плитки Геоспан ТН 20 – одна из наиболее популярных моделей такого типа.
Укладка
Рассмотрим как правильно укладывать геотекстиль под тротуарную плитку. Укладка сильно варьируется в зависимости от конкретной сферы применения.
Но при укладке подобного типа примерный алгоритм является всегда одинаковый:
- Поверхность почвы выравнивается. Удаляются заметные камни, корни растений, любой мусор, создающий неровности. При необходимости применяются специальные инструменты.
- Рулон материала раскладывается с соблюдением должной аккуратности.
- Осуществляется прокладывание параллельных отрезков, прокладывание проходит внахлёст, стыки должны заходить на 20-30 сантиметров минимум. Это осуществляется для защиты от проникновения грунта или влаги.
- При помощи горелки слои спаивают. Если задача не столь сложна (пример – укладка небольшой садовой дорожки), края листов можно соединять металлическими/пластиковыми скобами.
- Материал засыпается песком, уплотняется. Поверх песка осуществляется укладка плитки. Укладка плитки осуществляется по технологии, свойственной типу конкретной плитки.
Теперь, когда понятно, как укладывать геотекстиль под тротуарную плитку в общем случае, вкратце коснёмся частных. Если укладка осуществляется на глубине, то первым этапом кладётся песчано-гравийная подушка. Если укладка идёт поверх труб, то предварительно они засыпаются слоем гальки, либо песка. Засыпка идёт до момента, пока поверхность не будет достаточно ровной.
