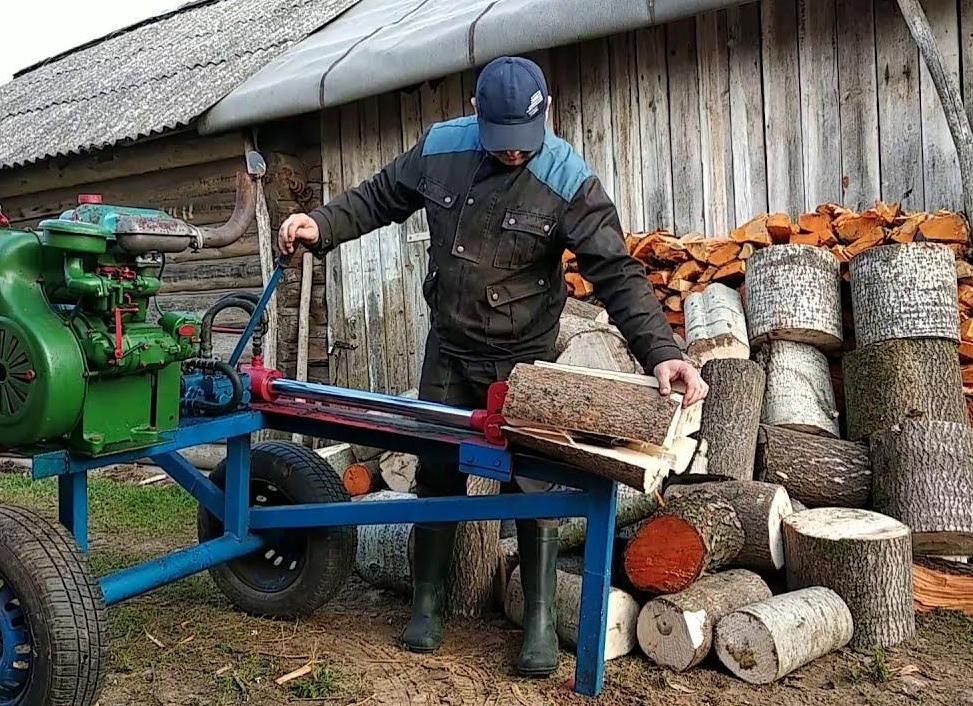

Гидравлический дровокол своими руками

Устройство и принцип работы

Дровокол гидравлический состоит из следующих основных частей, указанных на рисунке:

  • Рама
  • Лезвие
  • Толкатель
  • Масляный бак
  • Масляный насос
  • Мотор
  • Гидроцилиндр

Есть два основных вида дровоколов:

Вертикальный гидравлический дровоколГоризонтальный гидравлический дровокол

  1. Горизонтальный дровокол гидравлический, занимает меньше места, заводские версии оборудуют колесами для передвижения по рабочей области. Чурка располагается вертикально. Существуют модели, когда чурка двигается к ножу, и на оборот, нож двигается к чурке. С управлением таким типом устройства справляется один оператор. Возможна простая модернизация заводской версии, это замена ножа на “Х” подобный, тем самым при первой же итерации раскол чурки будет происходить на четыре части.
  2. Вертикальный дровокол гидравлический. Более габаритный, наиболее часто используемый вид, так как такие дровоколы обладают более большой мощностью. Чурка загружается вертикально. Чаще всего используются модели, в которых нож находится в неподвижном состоянии, а чурка давит на нож и раскалывается. Но существую обратные модели, где нож давит на чурку.

Оба вида актуальны и приемлемы для работы. Выбор типа устройства зависит от наличия пространства, а также доступных материалов, если мы создаем гидравлический дровокол своими руками.

Основные характеристики гидравлического станка колки дров

На рынке представлено множество различных моделей гидравлических колунов. Такие станки в наш век автоматизации ручного труда очень популярны. Для того чтобы лучше ориентироваться в великом множестве моделей дровоколов разберем их основные характеристики.

Основные характеристики дровоколов:

  • Давление на чурку. Для колки обычных дров таких как хвоя, береза, осина вполне хватит 100 – 200 Бар в пересчете на силу получаем где-то 50-60 кН.
  • Вид привода. Существует два вида: бензиновые и электрические. Бензиновый привод мощнее своего собрата, подойдет если вы собираетесь использовать дровокол в разных местах, скажем рубить дрова прямо на делянке, и вывозить уже готовый продукт. Электрический привод подойдет тем, кто колет дрова в гараже или сарае с проведенным в него электричеством. Электрический привод дровокола хоть и слабее по мощности, зато не производит неблагоприятных выбросов в окружающую среду, и обеспечивает комфортную работу в помещении.
  • Мобильность. Есть версии станков, оборудованные под прицеп, или просто на просто компактные, есть громадные станки перемещение которых не ликвидно. Выбирайте с умом версию которую вам нужно. Если у вас цех по колке дров, то можно покупать дровокольный станок не мобильный. Если же вы заготавливаете дрова просто для себя раз в год в таком случае лучше мобильный станок, который можно убрать на время в гараж.
  • Максимальный диаметр раскалываемой заготовки. Тут все просто чем больше, тем лучше. Для дачи и дома вполне подойдет диаметр 350 мм.
  • Длинна раскола. Этот параметр на некоторых моделях колунов регулируется. Но если вы берете колун под баню или дачу можно просто подобрать нужный размер длинны раскола. Колуны с регулятором длинны подойдут для промышленного производства дров под разные типы печей.
  • Цена. Цены заводских моделей начинаются от 50 000 рублей и доходят до 500 000 рублей. Тут все зависит от выбранных характеристик и толщины кошелька. Гидродровокол для дома и дачи обойдется в 100 000 рублей.

Как сделать дровокол гидравлический своими руками?

Основные этапы разработки станка своими руками:

  1. Тип устройства (вертикальное, горизонтальное). Прежде чем приступать к проектированию самодельного дровокола нужно определится с функциями, которые он должен выполнять и схемой по которой он будет функционировать. Для частного сектора, подойдут станки вертикального устройства. Их производительность ниже но они занимаю намного меньше места, и их изготовление вполне доступно обычному человеку. Но это не значит, что самостоятельно нельзя сделать дырокол горизонтального типа.
  2. Тип привода (бензиновый, электрический, ручной). Далее следует определиться с типом привода для дровокола. Бензиновый привод обеспечит самодельному гидравлическому колуну мобильность, и возможность применения прямо на делянке где производится рубка леса. Электрический мотор на много проще подключить к насосу, а также проще управлять им. Электромотор экологически чище бензинового, но сильно зависим от наличия электроэнергии, а значит весьма немобилен.
  3. Устройство ножа (клин, нож, икс образный нож). Нож, раскалывает полено на две части. Икс образный нож, колет полено на 4 части. Конусообразный клин. Колет полено на несколько частей. Обязательно попадание клина в центр заготовки, иначе колка будет не эффективной.

Самый простой в устройстве и исполнении, самодельный дровокол на основе автомобильного домкрата. Такой станок вообще не требует внешнего привода. При таком устройстве чурка колется за счет усилия домкрата. Внизу рамы станка устанавливается домкрат, и при помощи его усилия чурка поднимается вверх. В верху рамы установлен нож, чурка давит на нож, за счет чего заготовка раскалывается на части.

Гидравлический дровокол на основе домкрата

Самодельные дровоколы на основе домкрата с ручным приводом обладают низкой производительностью, и колка дров икс образным ножом в таких устройствах весьма затруднительна. Также раскол одной заготовки занимает значительное время. Так что рассмотрим станки на основе бензинового или электропривода.

Схема дровокола гидравлического с приводом

Первым делом нужно сделать раму. Рама представляет собой балку, оптимальная ширина которой представляет 10-15 см.

На раму с одной стороны крепится нож, виды ножей описаны выше, но я рекомендую использовать икс образный нож для обеспечения максимальной производительности станка. Также следует предусмотреть перемещение ножа по раме, это обеспечит регулировку длинны заготовки, которую можно будет расколоть на самодельном дровоколе.

С другой стороны, на раму крепится гидроцилиндр, он закрепляется над рамой на высоте 6-7 см. На конце штока следует установить толкатель из листа метала, толщина которого находится в пределах 8-10 мм. Далее на раму крепится привод, управляющий блок и бак под масло. Все это соединяется шлангами высокого давления.

Виды дровоколов

Существуют три основных вида дровоколов, которые отличаются по источнику энергии для воздействия на полено:

  • гидравлические;
  • электрические;
  • кинетические (ручные).

Электрический реечный дровокол

Устройство гидравлического типа

Дровокол ручной

Гидравлические дровоколы

Это устройство работает по принципу гидравлического пресса. Гидроцилиндр толкает полено на острозаточенный клин, который и раскалывает дрова. Такие дровоколы приводятся в действие масляным насосом, работающим от бензинового или дизельного двигателя. Их основной недостаток – дороговизна качественных гидроцилиндров, управляющих блоков и насосов.

Гидроцилиндр

Электрический дровокол

Электрические (реечные) дровоколы работают по тому же принципу, что и гидравлические. Их основа реечный редуктор, который толкает полено на острый клин. Их преимущество в доступности деталей и их невысокой цене. Такие редукторы устанавливают на откатные ворота и другую аналогичную технику. Электрические (конусные) дровоколы работают по принципу самореза. На стальном конусе нарезана резьба, поэтому он вкручивается в полено и разрывает его.

Конусный дровокол

Ручной (инерционный) дровокол

Основа этого дровокола – металлическая труба (журавль), с помощью шарнира закрепленная на металлической опоре. На трубе установлено лезвие дровокола, а также различные стальные усиливающие элементы. Иногда ставят противовес, чтобы облегчить поднятие трубы. Чтобы расколоть полено, трубу резко опускают. Лезвие под действием инерции трубы и усиливающих элементов раскалывает полено. Преимущество такого устройства в том, что его можно изготовить из любых стальных труб, которые за несколько сотен рублей продаст работник ближайшего пункта приема черного металла. Недостаток этого дровокола в том, что для его работы используется мускульная сила, поэтому человек быстро устает.

Инерционный дровокол

>Видео: дровокол с двигателем стиральной машины

Самодельный дровокол – что и как делать

Если есть необходимые материалы, то несложно сделать дровокол своими руками: чертежи, фото, инструкции находятся в свободном доступе в интернете. Для этого вам потребуются:

  • различные металлические обрезки;
  • болгарка;
  • сварочный инвертор;
  • умение варить;
  • умение составлять и просчитывать схемы;
  • творческая смекалка.

Полезный совет! Схему каждого дровокола необходимо разрабатывать индивидуально, под имеющиеся детали.

Сварочный инвертор

Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера, можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Рейка для дровокола

Самодельная установка

Гидравлический дровокол – материалы и чертежи

Чтобы сделать гидравлический дровокол своими руками: чертежи, фото, инструкции для которого вы найдете ниже, потребуются:

  • электрический или бензиновый мотор мощностью свыше 2 кВт;
  • масляный насос;
  • масляный бак;
  • гидравлические шланги высокого давления;
  • управляющий блок;
  • гидроцилиндр;
  • двутавровая или п-образная металлическая балка;
  • металлический уголок с размером полки 30–40 мм;
  • листовой металл толщиной 0,5–2 см (желательно запастись кусками разной толщины).

Примерная схема гидравлического дровокола

Из двутавровой или п-образной балки сделайте станину. Чем больше ширина балки, тем больше нагрузки выдержит станина и тем сложней будет транспортировать дровокол. Поэтому оптимальная ширина балки 10–15 см. Гидроцилиндр закрепите над балкой на высоте 5–7 см и установите на конце штока толкатель из листового металла толщиной 7–10 мм. Сделайте корпус для ножа, чтобы его можно было передвигать по станине.

Монтаж гидроцилиндра

Вид собранного устройства

Полезный совет! Изменение длины до ножа позволит раскалывать длинные бревна, но затруднит, а то и сделает невозможным (из-за огромных нагрузок) раскалывание толстых бревен. Поэтому выбирайте, что вам важней.

Нож сложной формы

Для фиксации ножа в различных положениях сделайте следующее:

  • насверлите отверстий диаметром 12 мм с шагом 5 см по нижней стороне станины;
  • просверлите 2 таки же отверстия с тем же шагом в корпусе ножа;
  • сверху вставьте 2 болта диаметром 10 мм в корпус ножа и приварите их;
  • отрегулировав длину рабочего пространства, зафиксируйте ножи металлическими шайбами и гайками.

Так вы сможете подгонять дровокол под различную длину поленьев. Пригласите хорошего гидравлика, чтобы он соединил в одну цепь масляный насос, масляный бак, управлящий блок и гидроцилиндр.
