Что такое гидроаккумулятор: роль узла в водоснабжении

Гидроаккумулятор, называемый также гидробаком или мембранным баком – это резервуар для воды, включаемый в систему водоснабжения. Внутри находится мембрана, на которую давит воздух, что позволяет включать и выключать насос по мере необходимости. Для чего же его устанавливают?

Для чего нужен гидроаккумулятор в ХВС и ГВС?

Гидробак выполняет несколько функций:

  • поддержка давления напора воды на заданном уровне (есть возможность регулировки);
  • защита от скачков давления;
  • увеличение срока службы водяного насоса, его периодическое отключение;
  • защита узлов водопроводной системы от гидроударов;
  • увеличение срока службы бытовой техники, подключенной к ХВС;
  • возможность пользоваться водопроводом при отключении снабжения еще некоторое время.

Гидробаки могут быть разной емкости – выбор зависит от количества точек потребления

Независимо от того, подвержена ли система водоснабжения частного дома перепадам давления или гидроударам, такое устройство в схеме лишним не будет. Ведь предотвратить аварийную ситуацию легче, чем устранять ее последствия.

Принцип работы гидроаккумулятора в системе водоснабжения

Алгоритм работы таких устройств разделяется на четыре этапа:

  1. Подача воды насосом во внутреннюю мембрану.
  2. По достижении нужного давления, отключение насоса, прекращение подачи воды.
  3. При открытии кранов – расход из бака при выключенном насосе.
  4. Снижение давления в резервуаре способствует прогибанию мембраны в обратную сторону, снова включается насос.

Реле давления, как и количество воздуха, давящего на мембрану, поддается регулировке в пределах диапазона, указанного производителем.

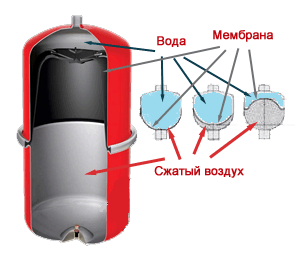

Так выглядит гидробак в разрезе

Насосная станция для частного дома. В публикации мы рассмотрим что это такое, область применения, особенности конструкции, принцип работы, достоинства и недостатки, критерии выбора, модели и производителей, установку своими руками.

Полезно знать! Чем больший объем у накопителя, тем шире и диапазон настроек. Большие баки позволяют реже включать насос, чем увеличивают его долговечность.

Гидроаккумуляторы нужно периодически обслуживать. Дело в том, что поступающий с водой воздух, скапливается внутри, что приводит к снижению работоспособности резервуара. Раз в 2-3 месяца через специальный кран или клапан стравливается скопившийся воздух (если не предусмотрен автоматический сброс). Гидробаки с автоматикой требуют только визуального осмотра и проверки протечек раз в полгода. Регулировка давления воздуха производится по мере необходимости.

Допускается установка нескольких гидробаков в одну систему

Как выбрать гидроаккумулятор для систем водоснабжения частного дома

Перед покупкой следует рассмотреть все параметры гидробака. Особое внимание стоит обратить на:

  • объем резервуара;
  • тип расположения;
  • тип накопления энергии;
  • номинальное давление;
  • стоимость выбранной модели.

Сертификат соответствия на гидробак выглядит так

При покупке следует поинтересоваться у продавца-консультанта о наличии и стоимости сменных мембран или баллонов на выбранную модель и насколько они доступны в принципе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а так же уточнить сроки гарантии на устройство.

Регулятор давления воды в системе водоснабжения: что это такое, устройство и принцип работы, виды, как выполняется установка, обзор моделей, средние цены, полезные советы и рекомендации – читайте в нашем обзоре.

Важная информация! Если планируется самостоятельная установка, нужно узнать, не является ли это поводом обнуления гарантийных обязательств. Некоторые производители обязывают покупателей нанимать профессиональных монтажников – это прописывается одним из пунктов договора о гарантийном обслуживании.

Довольно сложно разобраться в ассортименте подобной продукции. Сегодня на прилавках магазинов представлены изделия различных фирм. Для того, чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.

Схема устройства водоснабжения из скважины с включением в нее гидроаккумулятора

Какой фирмы лучше приобрести гидроаккумулятор для систем водоснабжения

Для примера приведем 5 наиболее известных и популярных марок (по одной модели каждого производителя) с некоторыми техническими характеристиками.

Марка, модель Объем бака, л Рабочая температура воды, ˚С (max) Давление, атм. (max) Размеры (ВШГ), мм
Belamos 80CT2 80 99 8 480×460×600
Униджиби 20 99 10 492×250×250
Reflex DE 12 12 70 10 310×280×280
Stout 50 100 10 770×382×382
Unipump 24 90 6 290х265х265

Очень популярны модели гидроаккумуляторов «Джилекс» 50 и 100 литров. Изготавливаются они из высокопрочной стали, что обеспечивает надежность и долговечность. А вот что говорят пользователи сети об этом бренде.

Гидробаки «Джилекс» популярны, благодаря надежности и долговечности

MarEvo512, Россия, Москва: На прошлой неделе нам пришлось заменить проработавший целых одиннадцать лет старый гидроаккумулятор на точно такую же модель. Гидроаккумулятор марки Джилекс представляет из себя металлический бак объемом 50 литров с горизонтальной установкой… Я могу уверенно рекомендовать такой гидроаккумулятор, потому что 11 лет безупречной круглогодичной работы дает на это право, хотя производитель подстраховывается и дает срок службы вдвое меньше. Я оцениваю Гидроаккумулятор “Джилекс” на “отлично” и даже не сомневаюсь, что он проработает долгие годы, как и предшественник…

Подробнее на Отзовик:

Этапы установки гидроаккумулятора для систем водоснабжения своими руками

Работы по установке приобретенного гидроаккумулятора производятся в несколько этапов. Первое, что необходимо сделать, это проверить давление в воздушной камере. Делается это просто, при помощи автомобильного насоса или компрессора, оборудованного манометром. Давление делается немного большим, чем показатель, при котором включается насос. Верхний уровень задается с реле и выставляется на одну атмосферу выше первичного уровня.

Далее стоит определиться со схемой монтажа.

Простая схема подключения гидробака для системы водоснабжения

Выбор схемы подключения гидробака

Наиболее удобным считается схема подключения гидроаккумулятора с пятивыводным коллектором. Монтаж производится согласно схеме, которая есть в технической документации. К штуцеру гидроаккумулятора прикручивается коллектор с пятью выходами. Остальные 4 вывода с коллектора занимают труба от насоса, водопровод на жилище, реле управления и манометр. Если не планируется установка измерительного прибора, то пятый вывод глушится.

Подключение гидроаккумулятора к системе водоснабжения

После сборки всех узлов сначала опускается в скважину или колодец насос (если система оборудована погружным насосом), или шланг (если помпа поверхностная). На насос подается питание. Вот, собственно, и все.

ФУМ-лента обязательна к применению при монтаже соединений Важно! Все соединения выполняются с подмоткой ФУМ-ленты или льна. Следует понимать, что давление в системе будет достаточно высоким. Однако слишком усердствовать тоже не стоит, всего хорошо в меру. В противном случае возникает риск разрыва гаек на штуцерах.

Разобравшись с монтажом можно перейти к вопросу замены мембраны, которая чаще выходит из строя в моделях с вертикальным расположением. Здесь составим пошаговую инструкцию с фото примерами.

Фото пример Выполняемое действие
Сначала выкручиваем болты фланца демонтированного гидробака. Они завернуты «в тело» или притянуты гайками – в зависимости от модели.
Когда болты выкручены, фланец легко снимается. Отложим его пока в сторону — чтобы вытащить вышедшую из строя грушу нужно открутить еще одну гайку.
Разворачиваем емкость. Сзади находится ниппель подкачки. Гайку с него тоже нужно вывернуть. Здесь их может быть две, одна из которых выступает в роли контргайки. Делается это ключом на 12.
Теперь, приложив немного усилий, груша вытягивается через большое отверстие, со стороны фланца.
Новую грушу раскладываем, выгоняем из нее воздух. Это нужно, чтобы было удобнее устанавливать ее в резервуар.
Сложив вчетверо в длину, засовываем ее в емкость полностью, включая ту часть, которая при демонтаже была снаружи. Это делается, чтобы была возможность попасть ниппелем в отверстие, для него предназначенное.
Следующий этап не для людей с полным телосложением. Опытные мастера говорят, что для того, чтобы установить ниппель для гидроаккумулятора на место иногда приходится звать на помощь жену – мол, у нее рука тоньше.
Попав в отверстие нужно обязательно наживить гайку, чтобы при дальнейшей сборке он не ушел назад. В таком случае все придется начинать заново.
Расправляем посадочное место груши и затягиваем гайки на ниппеле. Дело осталось за малым…
… — установить фланец на место и затянуть болты. При затяжке не стоит усердствовать над одним винтом. Немного подтянув все, начинаем протяжку по системе противоположных единиц. Это значит при шести болтах порядок следующий – 1,4,2,5,3,6. Такой метод используют в шиномонтажных мастерских при протяжке колес.

Теперь стоит подробнее разобраться с необходимым давлением.

Какое давление должно быть в гидроаккумуляторе: проверяем систему на работоспособность

Заводские настройки гидробаков подразумевают установленное давление в 1.5 атм. Оно не зависит от объема резервуара. Иными словами, давление воздуха в гидроаккумуляторе 50 литров будет таким же, как и 150-литровой емкости. Если же заводские настройки не подходят, можно переустановить показатели под удобные для домашнего мастера значения.

Очень важно! Не стоит слишком завышать показатели давления в гидроаккумуляторах (24 литра, 50 или 100 – не важно). Это чревато выходом из строя смесителей, бытовой техники, насоса. 1.5 атм., установленные с завода взяты не с потолка. Этот параметр высчитан на основании многочисленных испытаний и опытов.

Таким манометром довольно просто измерить давление воздуха в емкости

Стоимость различных моделей гидробаков на российском рынке

Купить гидроаккумулятор для систем водоснабжения можно в крупных строительных гипермаркетах, специализированных магазинах или на интернет ресурсах. Выбирая резервуар лучше сразу приобретать объем с запасом. Конечно, впоследствии можно докупить еще один и подключить с первым параллельно (это допускается), но цена гидроаккумулятора для систем водоснабжения 100 литров будет ниже, чем стоимость двух емкостей по 50. Рассмотрим некоторые модели таких устройств с их техническими характеристиками и ценами, по состоянию на январь 2018 года.

Гидроаккумулятор «Belamos 100 VT» на 100 л. Такого объема достаточно на семью из 4 человек

Марка, модель Давление (max), атм. Температура воды (max), ˚С Объем резервуара, л Стоимость, руб.
Wester WAO 10 100 24 1800
Reflex DE 100 HW 10 70 100 11800
Wester WAO 10 100 80 6000
Униджиби 10 99 20 1300
Belamos 100 VT 8 50 100 6000
STOUT 10 100 80 4500

Если брать средние значения, то цена гидроаккумулятора для систем водоснабжения 50 литров (самого распространенного), не так уж высока. А значит, большой дыры приобретение этого нужного устройства в бюджете семьи не пробьет.

Фланец у «Wester WAO» прикручивается болтами с гайками

Установка гидроаккумуляторов в системах водоснабжения частного дома необходима. Это избавит от множества проблем и ненужных затрат. Заплатив однажды небольшую сумму за гидробак, можно не бояться за работоспособность посудомоечной или стиральной машины, долговечность работы насоса и смесителей.

Установка гидробака спасет посудомоечную машину от перепадов давления

Надеемся, что читатель почерпнул для себя что-то полезное из нашей сегодняшней статьи. Вопросы по теме можно задать ниже, в комментариях. Наша команда с удовольствием на них ответит как можно более полно. Если у Вас есть опыт в установке или приобретении гидробаков, ремонта, замены груши – просим поделиться им с другими домашними мастерами. Ведь всегда лучше учиться на чужих ошибках.

А напоследок предлагаем посмотреть познавательный видеоролик по установке таких резервуаров:

Постоянный автор рубрик «Водоснабжение» и «Канализация»

Принцип работы и устройство

В домах, имеющих индивидуальное водоснабжение, напор воды создается собственным насосом. При открытии крана начинает течь вода и падает давление в системе. При его снижении в системе срабатывает датчик давления, и он включает насосное оборудование.

Для того чтобы снизить количество включений и выключений насоса, гидравлические удары, избыточное давление и накопить в системе запас воды для пиковых потреблений используются накопительные емкости. Их называют также расширительными баками.

Давайте рассмотрим принцип работы гидроаккумулятора. Этот элемент системы представляет собой металлический бак, который только частично заполняется водой. Вторая половина емкости заполнена воздухом.

Вода и воздух разделяются резиновой мембраной. При наполнении бака водой воздух сжимается и в баке повышается давление. При открытии крана с водой давление будет падать не сразу, а по мере опустошения накопительной емкости. Благодаря этому датчик давления будет реже включать водяной насос и это продлит срок его службы.

Устройство расширительных баков для водоснабжения

Различают два типа этих устройств: для систем водоснабжения и отопления. Гидроаккумуляторы водоснабжения легко узнаваемы по фото, имеют характерные формы и как правило окрашены в синий цвет. Оборудование для теплоснабжения окрашивается в красный цвет.

Для полной уверенности следует ознакомиться с документацией на имеющееся оборудование. Различаются они тем, что в баках для теплоснабжения используют техническую, а не пищевую резину и в этих баках не всегда можно заменить резину своими силами. В красных баках зачастую устанавливается мембрана с креплением посередине бака.

Гидроаккумуляторы для систем водоснабжения имеют два типовых варианта конструкции по способу разделения жидкости и воздуха: мембранные и грушевые аппараты.

В первом типе накопителей воздух и вода разделяются резиновой мембраной. Крепится она посередине бака. Вода поступает снизу, а сверху есть золотник для накачки и стравливания воздуха. Такие баки крепятся вертикально.

Накопители с грушей устанавливаются горизонтально. В них резиновая груша заполнена воздухом, а объем вокруг нее заполняется водой. Конец груши крепится не в середине, а с конца бака на фланце и поэтому менять её легче, чем мембрану

.

Принципиальной разницы между двумя типами конструкций нет. Различаются они только способом крепления, который нужно учесть при монтаже.

Подбор и установка оборудования

Оборудование выбирается исходя из планируемого расхода воды при пиковом потреблении. Чем большего объема будет емкость, тем меньше циклов включения и выключения будет совершать насосное оборудование при одних и тех же циклах открытия и закрытия водопроводных кранов.

Обычно применяются стандартные емкости на 24 литра, но выпускаются также большие емкости объемом 100 литров и более, которые устанавливаются в зданиях с большим числом потребителей воды. Например, с маленькой емкостью первое включение насоса произойдет после мытья рук в ванной и набора воды в чайник, а второе включение произойдет после слива воды в унитазе.

С большим баком воды насос произведет только одно включение после этих трех операций. В любом случае система будет работать и с большим и с малым баком.

Выбор оборудования зависит от пожеланий хозяев, и возможности разместить такой аппарат в помещении. Малый бак можно разместить даже под раковиной, а большой бак устанавливается в отдельном помещении, как правило, вместе с насосами. При установке следует учесть его вес и предусмотреть возможность слива воды из него.

Что собой представляет гидроаккумулятор и как он работает?

Перед принятием решения о выборе предпочтительной модели нелишним будет получить представление о самом гидроаккумуляторе и особенностях его работы.

Что такое гидроаккумулятор?

Это емкость для воды, снабжённая мембраной из резины с высокой эластичностью, располагающейся внутри устройства. Она герметично соединена с корпусом резервуара. При помощи фланца с резьбой обеспечивается подключение гидробака к устройству водопровода. Между мембраной и корпусом гидравлического бака имеется полость, заполненная сжатым воздухом. В ней давление составляет 2 бара.

Основное использование гидроаккумулятора:

  • поддержание стабильного давления;
  • создание резерва воды при использовании системы водоснабжения в быту или в промышленных условиях.

Именно благодаря ему обеспечивается поддержка требуемого в системе давления при отключенном насосе.

гидроаккумулятора Принцип действия

Если говорить о составных частях гидроаккумулятора, то выделим следующие:

  • корпус;
  • мембрана;
  • ниппель, через который обеспечивается передача воздуха в полость;
  • воздухоудалительный клапан;
  • фитинг.

Если подробно говорить о принципе работы гидроаккумулятора, то в общих чертах он заключается в следующем.

Подаваемая из колодца или скважины вода поступает в бак. При этом происходит увеличение мембраны благодаря тому, что это изделие является довольно эластичным. Оно растягивается, в результате объем воздуха между стенками бака и мембраной уменьшается. Благодаря этому обеспечивается высокое давление. Когда этот параметр достигает требуемого значения, срабатывает датчик давления. Контакты, которые идут на насос, размыкаются. В результате происходит отключение оборудования.

Воздух, находящийся внутри бака, оказывает давление на воду. Когда человек открывает кран, она под напором стремится наружу, следуя наименьшему сопротивлению. При этом происходит падение внутри бака давления на мембрану. Когда оно доходит до своих минимальных значений, то насосное оборудование начинает работать. Таким образом, цикл повторяется.

Как видно, для того чтобы обеспечить рабочее давление в системе, в баке располагаются вода и воздух, разделителем между которыми выступает эластичная мембрана. По той причине, что резина — материал достаточно податливый, со временем может происходить падение давления в полости бака.

Поэтому во избежание таких ситуаций необходимо с периодичностью один раз в год выполнять проверку давления воздуха в устройстве при откаченной воде. Если выяснится, что этот параметр превышает нормативы, то необходимо через ниппель добавить небольшое количество воздуха, пользуясь для этого обычным автомобильным насосом. При этом необходимо помнить о том, что вода полностью не заполняет объем бака.

От ряда факторов зависит реальное количество воды:

  • форма гидроаккумулятора;
  • изначальное давление воздуха;
  • пределы реле давления.

Виды гидроаккумуляторов

На основании такого критерия, как способ установки принято различать:

  • горизонтальные модели;
  • вертикальные модели.

У каждой из них имеются свои особенности. Прежде всего, они касаются способа удаления воздуха. При работе гидробака его скопление происходит вокруг мембраны.

Воздух, растворенный в воде, присутствует в любой системе водоснабжения. Когда происходит попадание воздуха в резервуар, он выделяется и скапливается там. Таким образом, происходит возникновение воздушных пробок, которые могут появляться на самых различных участках системы.

Для удаления этих пробок в конструкции гидроаккумуляторов емкостью от 100 литров встраивают фитинг клапанами. Посредством этой конструкции обеспечивается вывод скопившегося воздуха из системы. Он периодически отводится, исключая тем самым возникновение воздушных пробок.

По законам физики, в верхней части происходит скопление воздуха у гидроаккумуляторов емкостью от 100 литров вертикального типа. Воздух оттуда удаляется через воздухоудалительный клапан, присутствующий в составе конструкции гидробака.

В гидробаках горизонтального типа удаление воздуха происходит при помощи дополнительного узла трубопровода. Он имеет в своем составе канализационный слив, выводной ниппель и шаровой кран.

В гидробаке небольшого объема конструкцией не предусмотрена установка такого фитинга. Эти малоемкостные приборы приобретаются владельцами частных домовладений по причине своей компактности. Удаление воздуха из них производится во время профилактического осмотра при полном опорожнении устройства.

Роль гидроаккумулятора в системе водопровода

Каждый владелец дачи, естественно, хочет, чтобы на его участке была обеспечена бесперебойная подача воды для приготовления пищи и хозяйственных нужд. Её наличие в любое время суток — это основа комфортного проживания за городом. С такой задачей легко справиться, если к автономной системе водоснабжения подключить гидроаккумулятор.

Если выбор этого устройства сделан правильно, то оно обеспечит вас водой даже в тех случаях, когда отсутствует электричество на участке и насос, входящий в состав системы водоснабжения, находится в нерабочем состоянии.

Плюсом применения гидроаккумулятора в составе системы водоснабжения является и то, что значительно сокращается количество включений насоса для подкачки воды. Это положительно отражается на сроке службы этого оборудования.

Если система водоснабжения на даче владельцем используется активно, то на расширительном баке могут появиться следы конденсата. Говоря другими словами, он будет запотевать. Чтобы справиться с этой проблемой, необходимо провести качественную работу по теплоизоляции всех соединений. Тогда проблемы с конденсатом не будет.

Что выбрать — баллонный или мембранный гидроаккумуляторы

Общее у этих двух устройств — один и тот же принцип действия. В конструкциях этих приборов также много общего. Главное состоит в том, что в гидроаккумуляторе мембранного типа допускается контакт стенок устройства с водой, а это может привести к возникновению коррозионных процессов.

А вот в устройствах баллонного типа жидкость контактирует только с каучуком, Поэтому такие изделия более защищены от негативного воздействия факторов внешней среды. В случае необходимости в баллонных устройствах емкость может быть заменена. Провести эту операцию можно своими силами, не используя каких-то специальных устройств. Еще плюсом таких установок является простота их обслуживания. Применяя их, можно рассчитывать на продолжительный срок службы.

При выборе гидробака следует поинтересоваться, можно ли купить для устройства сменную мембрану или баллон и в какую сумму это обойдется. В некоторых случаях стоимость таких элементов достаточно высокая. В этом случае выбирать стоит продукцию другого производителя, которая более доступна по цене.

Расчет объема

Как выбрать гидроаккумулятор для систем водоснабжения? Получить ответ можно, рассчитав ключевые параметры, прежде всего, объем.

Для выполнения расчетов оптимального объема гидробака необходимо сначала определиться, в каком назначении он будет использоваться, какие приборы могут устанавливаться для использования в различных целях. Часто их монтаж выполняется для того, чтобы исключить частое включение насоса.

  • Гидроаккумуляторы также используются для поддержания давления в системе, когда насос находится в отключенном состоянии.
  • Эти приборы нередко монтируются для обеспечения резерва воды.
  • Некоторые владельцы устанавливают их с целью компенсировать пиковые значения при потреблении воды.

Если вы решили совместно со своей системой водоснабжения использовать гидроаккумулятор, то следует знать, что чем ближе насосное оборудование располагается к этому прибору, тем выше будет эффективности его работы.

Например, если насос размещен в подвальном помещении, рядом с ним располагается один гидроаккумулятор, а второй находится на чердаке, то можно увидеть, что на гидробаке, расположенном в верхней части дома, объем воды будет меньше, поскольку меньшим будет системное давление воды. Когда же в подвале или на первом этаже располагается гидроаккумулятор, то одинаковым будет уровень заполнения.

Выбирая гидроаккумулятор с целью исключить частые включения насосного оборудования, необходимо принимать во внимание некоторые факторы.

Специалисты не рекомендуют включать насос чаще, чем один раз в минуту. Системы водоснабжения бытового использования чаще всего оснащаются оборудованием, которое имеет производительность 30 литров в минуту. Принимая во внимание тот факт, что в устройстве от общего объема на воду приходится 50%, а остальное составляет воздух, аккумулятор емкостью 70 л может легко справиться с такой задачей.

Когда гидроаккумулятор устанавливается для компенсации пиковых значений при потреблении воды, то во внимание необходимо принимать расходные характеристики, которые имеют точки потребления воды в доме.

  • Туалет в среднем потребляет 1,3 литра в минуту.
  • На душ норма потребления составляет от 8 до 10 литров в минуту.
  • Кухонным мойкам воды требуется около 8,4 литра в минуту.

Когда имеется два туалета, то при одновременной работе всех источников их общее потребление составляет 20 литров. Теперь необходимо принять во внимание процент реального заполнения водой резервуара и факт того, что насос включается в час не более 30 раз. Имея такие результаты, можно считать, что гидроаккумулятора с емкостью 80 л вполне достаточно.

Как произвести расчет давления воздуха в гидробаке?

Если прибор устанавливается в подвальном помещении, то легко можно посчитать минимальную величину необходимого давления. Для этого берут высоту в метрах от верхней и до нижней точки системы. Возьмем для примера высоту 7 метров. Необходимо к ней прибавить 6, разделить на 10. В результате получается 1,3 атмосферы. Так мы получили минимальную величину давления воздуха в системе, расположенной в двухэтажном доме.

Если давление в системе будет меньше этой величины, вода просто не будет поступать на второй этаж. От производителя выполняется установка давления воздуха, равная 1,5 атм. Но иногда бывает так, что в устройстве эта величина может быть другой.

По этой причине необходимо после приобретения провести проверку величины давления внутри гидробака, используя обычный манометр. Он присоединяется к ниппелю. Когда возникает необходимость в увеличении давления, можно взять автомобильный насос. Если гидроаккумулятор используется вместе с насосным оборудованием, то нижнему пределу включения насоса должен быть равен уровень давления в нём.

Гидроаккумулятор — важный прибор, который стоит устанавливать при создании автономной системы водоснабжения. Он обеспечит стабильное давление в системе и исключит частые включения насосного оборудования. При его выборе во внимание обходимо предпринимать важные факторы, учитывая условия эксплуатации и особенности системы водоснабжения, которая используется в доме. В этом случае можно правильно подобрать модель.

При покупке необходимо точно знать способы ее монтажа. Это позволит определиться с моделью установки — вертикальной или горизонтальной. Подбор оптимального оборудования обеспечит эффективность его работы и длительный срок службы.

Николаев Олег Петрович

Гидроаккумулятор для систем водоснабжения дома: советы

Гидроаккумулятор — это нужный элемент станции в бытовых системах водоснабжения, предназначенный для принятия на себя некоторого объема жидкости, и избыточного давления.

Разберем более подробно для чего необходимо подключение гидроаккумулятор:

  1. Необходимость накапливать определенный объем жидкости;
  2. Необходимость отбирать избыточное давление;
  3. Необходимость демпфирования гидравлических ударов в системе водоснабжения;
  4. Поддержка давления воды даже при выключенном насосе;
  5. Гидроаккумулятор дает насосу передышку, он включается гораздо реже;
  6. При пиковых потреблениях жидкости гидроаккумулятор смягчает их.

Для более понятного восприятия функции и устройство гидроаккумулятора в вашем водопроводе вспомните конструкцию и назначение водонапорных башен. Их функцией было накапливать воду и обеспечивать давление воды в системе.

Водонапорная башня, как и гидроаккумулятор в значительной степени улучшают работу всей системы: первая благодаря потенциальной энергии воды, поднятой над землей, второй – благодаря потенциальной энергии воздуха сжатого в нем.
Перед началом использования внимательно прочитайте техническую документацию, чтобы быть до конца уверенным в предназначении данного механизма.

Какой гидроаккумулятор покупать?

Мы рекомендуем покупать гидроаккумулятор 24 литра, и располагать по возможности его ближе к насосу – и тогда система водоснабжения будет работать идеально.

При наличии большого дома и большой семьи, потребность в воде возрастает, и тогда стоит предварительно все рассчитать.

Рассмотрим сначала включение-выключение насоса. Хорошим вариантом будет не включать насос чаще, чем 30 раз в час. Производительность насоса обычно составляет около 40 л в одну минуту.

А в гидроаккумуляторе воздух и вода поровну разделяют пространство бака. Поэтому вам лучше приобрести гидроаккумулятор объемом до 100 литров.

Рассчитаем потребление воды в доме за одну минуту.

Например, в час пикового потребления жидкости у вас будет затрачено. 8 литров на кухонную зону, 10 литров на ванную комнату, и 6 литров – на туалет. И это только в минуту, а если туалета два, то получиться 30 литров.

В гидроаккумуляторном баке у нас свободна только половина – необходимо помнить об этом. Поэтому гидроаккумулятор до 100 литров идеально вам подойдет.

Для резервирования воды на случай отключения водоснабжения – исходите из вашего потребления воды на каждого члена семьи.

Ниже рассмотрим, как подобрать гидроаккумулятор частного дома с точки зрения показателя давления. Давление не должно быть меньше, чем в системе водоснабжения всего дома. При высоте труб в 10 метров у вас будет давление в 1 бар. Водопроводный кран нормально функционирует при 0,5 бар.

Как правило, заводы-изготовители обеспечивают давление в 1,5 бара. Хотя, давление в гидроаккумуляторе все равно придется проверять два раза в год.

Гидроаккумулятор и схема его подключения

Монтаж и установка гидроаккумулятора должна происходить в полном соответствии со всеми нормами и инструкциями завода-производителя.

Идеальным вариантом будет привлечение специалиста.

Если вы все-таки решили заняться установкой самостоятельно, то нельзя нарушать инструкции производителя, а также следует проявить точную расчетливость и осторожность:

  • Если гидроаккумулятор имеет внешние повреждения, то устанавливать его не стоит;
  • Необходимо четко следовать условиям изготовителя в плане места установки и принципам работы гидроаккумулятора;
  • Массу бака следует учитывать при монтаже, и не забывать о том, какое количестве воды будет в нем находиться после установки;
  • Иногда будет необходимо сливать воду из бака гидроаккумулятора;
  • Недопустимо также замерзание воды в гидроаккумуляторе. Комната должна хорошо отапливаться;
  • Все элементы и детали гидроаккумулятора не должны подвергаться статическим внешним загрузкам;
  • Необходимо защищать гидроаккумулятор от сырости и различных механических наружных повреждений;
  • При покупке большого гидроаккумулятора на 750 литров, заранее просчитайте, как вы втащите его в дом.

Схема гидроаккумулятора

При установке гидроаккумулятора могут возникнуть некоторые неполадки. Все неисправности гидроаккумулятора в большинстве случаев устранимы – для этого просто вызовите специалиста, или произведите ремонт своими руками.
Если насос гидроаккумулятора включается слишком часто — это свидетельствует о нескольких неисправностях гидроаккумулятора.

Например, это может означать следующее:

  1. В баке отсутствует сжатый воздух. Удалить данную проблему можно при подкачке воздуха автомобильным насосом;
  2. Повреждение мембраны. Просто замените ее, обратившись к нужным специалистам или своими руками. При замене используйте только оригинальную мембрану;
  3. На корпусе есть повреждения. Для устранения данной неполадки отремонтируйте корпус своими руками или обратитесь к специалисту;
  4. Маленькая разница между давлениями при включении и выключении насоса. Для хорошей работы нужно просто менять давление включения и выключения насоса гидроаккумулятора.

Если вы обнаружили протечку из клапана – это означает повреждение мембраны. Заменить вы сможете ее в сервисном центре, либо самостоятельно.

Если давление воздуха в гидроаккумуляторе упало ниже расчетного показания? В этом случае следует продуть ниппель, восстановив идеальное давление внутри.

Если нет напора в системе, то причины может быть две:

  • В гидроаккумуляторе отсутствует сжатый воздух. Для устранения данного недостатка, нужно просто закачать его обратно.
  • Насос не обеспечивать определенного давления. Просто проверьте насос, скорее всего неисправность именно в нем.

Стоимость гидроаккумулятора для систем водоснабжения

Стоимость гидроаккумуляторов отличается. Как правило, на цену влияют объем, торговая марка и страна производителя бака. Цены могут меняться в зависимости от регионов России. В основном стоимость гидроаккумулятора начинается от 1000 до 8000 рублей.

Покупая гидроаккумулятор для системы водоснабжения, главным в ней мы считаем насос. При исправности насоса есть и вода .

При этом насос, забирает воду из колодца и закачивает ее в гидроаккумулятор, а если точнее, в грушу или резиновую мембрану внутри бака.

Вода будет накачиваться в гидроаккумулятор до определенной отметки, и прекратится тогда, когда давление будет максимальным.

И при работе душа либо стиральной машины, датчики давления дадут сигнал насосу о возобновлении своей работы.

Гидроаккумулятор сделает ваш загородный дом действительно комфортным и уютным.

Гидроаккумулятор выбор и принцип работы

Планируя систему индивидуального водоснабжения на основе скважины, помимо выбора насоса также возникает вопрос с выбором гидроаккумулятора. Ведь гидроаккумулятор в индивидуальной системе водоснабжения выполняет сразу три достаточно важных функции, каждая из которых является мотивом для установки этого устройства. Эти функции, в работе гидроаккумулятора можно разделить на три типа:

  •  Поддержание стабильного давления воды в системе и защита насоса от частых включений.
  •  Хранение резервного объема воды на случай отключения электроэнергии.
  •  Защита системы водоснабжения от гидроудара, связанного с перепадами напряжения или попаданием воздуха в водопровод.


Если со вторым и третьим пунктом вроде бы все ясно, то на первом следует остановиться подробнее, тем более, что это одна из самых важных функций гидроаккумулятора.
Напор – это давление воды в трубах системы водоснабжения. Но вода практически не поддается сжатию, поэтому никакой насос не сможет создать стабильное давление (напор) в системе с нестабильным потреблением.
Почему так? Да потому, что производительность скважинного насоса в разы превышает расход воды в любом открытом кране, а все краны в доме бывают одновременно открытыми крайне редко.
Давайте представим, что происходит в системе водоснабжения, оборудованной скважинным насосом с системой автоматики, включающей насос по давлению при открытии любого крана в доме. Итак, предположим, что производительность насоса составляет 4 куб. метра в час. Любой кран или смеситель способен «отдать» не более 500 литров воды в час, т.е. 0,5 м.куб./час. Таким образом, открывая кран с водой, Вы делаете отбор воды из системы со скоростью 0,5 м.куб./час.
В первую секунду после открытия крана сработает автоматика и включит насос, который попытается «отдать» Вам не 0,5 м.куб./час, как Вам бы хотелось, а все 4 м.куб./час, «ненужные» же 3,5 м.куб./час создадут в системе избыточное давление. Поскольку трубы не эластичны, а вода в такой ситуации становится практически твердой средой, уже в следующее мгновение давление в системе превысит порог включения автоматики и произойдет гидроудар, а автоматика отключит насос. Как только давление снова упадет до порога включения насоса, автоматика вновь запустит насос. Это будет проходить на всем протяжении открытого крана несколько раз за секунду.
Результатом такой эксплуатации будет не только прерывистая струя воды из крана, но и повлечет вывод из строя не только насоса, но и в целом всей системы водоснабжения. В некоторых случаях чрезвычайно большая производительность насоса может просто вывести кран из строя, выпрямив у него гусак, а то и повредить новенький дорогостоящий смеситель. Для избегания таких непредвиденных ситуаций и служит гидроаккумулятор.
Такие ситуации происходят ввиду того, что вместе с большой производительностью насоса пропорционально растет и давление создаваемое им на выходе. Будьте внимательны подбирая насос с запасом.
Самая главная ошибка — подбор насоса с запасом. Насос должен подбираться из расчета на максимальное потребление и не более того. Это увеличит срок службы насоса и обезопасит Вашу систему водоснабжения.
Результат работы насоса с большой производительностью — не только гидроудары, это неизбежно ведет к уменьшению срока службы мотора, ведь максимальный износ любого двигателя происходит именно в момент пуска.
В таких ситуациях существует два варианта решения проблемы:

  1. Первый (классический) – водонапорный бак с поплавковой системой (по аналогии с бачком унитаза) устанавливается в самой высокой точке дома. Насос накачивает воду в бак, откуда вода самотеком или с использованием поверхностного насоса с реле давления, насосной станцией разводится к потребителям (кранам). При падении воды в баке ниже определенного уровня насос снова включается и заполняет бак доверху.
  2. Второй (оптимальный) – установка в систему водоснабжения специального напорного устройства – гидроаккумулятора. Гидроаккумулятор способен накапливать гидравлическую энергию (если проще – давление) и отдавать ее в систему постепенно, не вызывая при этом необходимости в слишком частых включениях насоса. Также при очень большой производительности насоса, установка одного или нескольких гидроаккумуляторов в паре позволит немного сгладить эффект гидроудара и позволит настроить автоматику.

Какой вариант из двух выбрать – решать Вам, но важно понимать, что в любой системе индивидуального водоснабжения присутствует 80% вероятность гидроударов. Поэтому решаясь сделать систему водоснабжения с использованием скважинного насоса, сразу рассчитывайте на установку гидроаккумулятора.
Все гидроаккумуляторы помимо своих размеров и объемов отличаются конструкционным исполнением. Существует два вида конструкций:

  •  Баллонный гидроаккумулятор — гидроаккумулятор с мембраной в виде груши.
  •  Мембранный гидроаккумулятор — гидроаккумулятор с мембраной в виде перегородки, делящей рабочую область и область с воздухом.

Рассмотрим поближе конструкционные отличия гидроаккумуляторов.

Мембранный или Баллонный гидроаккумулятор.

Гидроаккумулятор – это устройство для накопления резервного объема воды и поддержания стабильного давления воды в системе водоснабжения.

Гидроаккумуляторы баллонного типа
Такой гидроаккумулятор представляет из себя толстостенный сосуд (бак), в который погружен эластичный каучуковый баллон. Пространство вокруг баллона накачивается воздухом под определенным давлением, в сам же баллон набирается вода (также под давлением). Поскольку воздух (в отличие от воды) отлично поддается сжатию, при наполнении баллона водой давление внутри бака растет, а воздух сжимается, и при первой же необходимости (когда давление в трубах падает), воздух вокруг баллона «выдавливает» из него воду в систему. При этом, общее давление в системе будет выравниваться, как только давление воздуха и воды в гидроаккумуляторе станут практически равны — давление в системе водоснабжения начнет падать, но происходить это будет постепенно, что обеспечит достаточно широкую «вилку» для пороговых значений давления в системе, определенных для включения и выключения автоматики.

Гидроаккумуляторы мембранного типа
Принципиальным отличием мембранного гидроаккумулятора от баллонного является то, что пространство бака в мембранном гидроаккумуляторе разделено на две части эластичной герметичной мембраной, при этом в одну часть бака закачивается воздух, в другую – вода. Принцип тот же, что и у баллонного – сжатый воздух через мембрану «выдавливает воду из бака. Однако, в таких гидроаккумуляторах мембрана не сменная, а вода находится внутри металлического баллона.
Исходя из конструкции обоих типов гидроаккумуляторов, баллонные гидроаккумуляторы более практичны и долговечны — баллон (груша) подлежит замене в домашних условиях, при этом вода (агрессивная среда) контактирует только с заменяемым баллоном (мембраной из резины в виде груши).
В мембранных гидроаккумуляторах появляется дополнительное слабое место — металл, из которого сделан сам бак. Поскольку вода контактирует непосредственно со стенками бака, создается реальная угроза коррозии. Кроме того, мембранные гидроаккумуляторы необходимо чистить, в то время как замена груши в баллонном решает сразу и эту проблему.
Таким образом, баллонный гидроаккумулятор конструктивно надежнее и проще в эксплуатации, нежели мембранный. Все зависит от качества исполнения конкретного экземпляра.
Важно знать, что некоторые производители не делят гидроаккумуляторы на тип мембранный или баллонный и баллонные гидроаккумуляторы называют мембранными (что в целом верно, если говорить о принципе действия), поэтому при поиске подходящего Вам гидроаккумулятора нужно уточнять конструкцию конкретного изделия.
Тем не менее, принципиальное отличие состоит в том, что в баллонных гидроаккумуляторах вода контактирует только с «грушей» из каучука, в то время как в мембранных напорных баках имеет место контакт воды с металлическими стенками бака, что создает угрозу коррозии.
Кроме того, «груша» (баллон) в баллонных гидроаккумуляторах является сменным элементом и ее замена не требует никаких специальных знаний и приспособлений, поэтому баллонные гидроаккумуляторы считаются гораздо более практичными – они дольше служат и их проще (и дешевле) обслуживать.
Таким образом, баллонный гидроаккумулятор в общем случае является оптимальным выбором для индивидуальных систем водоснабжения.
Теперь Вы знаете различия между мембранным и баллонным гидроаккумулятором, но существуют также и различия по исполнению монтажа — вертикальное и горизонтальное исполнение.
На самом деле, принципиальной разницы в форм-факторе гидроаккумулятора в данном случае для потребителя практически не существует. Покупать нужно гидроаккумулятор того типа, который удобнее установить в доме, в планируемом месте. Традиционно, горизонтальные гидроаккумуляторы чаще выбирают для насосных станций (их проще крепить на насосе), вертикальные – для скважинных насосов (их проще надежно закрепить в помещении).

Как подобрать объем гидроаккумулятора?

В мировой интернет паутине Вы найдете множество сложных коэффициентов и формул, с помощью которых можно точно рассчитать минимально необходимый объем гидроаккумулятора. Нужна ли эта арифметика? Конечно же нужна, но только при больших промышленных объемах. Для индивидуального водоснабжения такими расчетами можно пренебречь.
Дело в том, что гидроаккумуляторы, предлагаемые на рынке имеют всего несколько стандартных объемов, а поэтому, независимо от того, получится ли у Вас минимальный объем 29,4 л. или 37,8 литра. Вам все равно придется покупать гидроаккумулятор объемом в 50 литров.
Давайте рассмотрим стандартные варианты выбора гидроаккумуляторов. Такой подход является наиболее простым в плане выбора объема гидроаккумулятора. Исходя из практики использования и расчётов по коэффициентам, выходит примерно следующая картина:

  1.  Если количество потребителей (смеситель, унитаз, стиральная и/или посудомоечная машины и т.д.) в системе не превышает 3-х точек, а производительность насоса, соответственно, не превышает 1,5-2 м.куб./час – для этой системы более чем достаточно гидроаккумулятора с объемом 24-35 литров.
  2.  Если количество потребителей составляет 4-8 точек, а производительность насоса не превышает 4 м.куб./час – достаточно гидроаккумулятора объемом 50-100 литров.
  3.  Гидроаккумуляторы объемом в 150 литров и более необходимы в случаях, когда количество потребителей превышает 8 точек, а производительность насоса более – 4,5 м.куб./час.

Запас объема гидроаккумулятора.

С точки зрения продления срока службы насоса – запас объема гидроаккумулятора не нужен. Производители насосов рассчитывают все параметры долговечности исходя из максимальной частоты включений примерно 15-30 раз в час, и уменьшение этого параметра (за счет увеличения объема гидроаккумулятора) принципиально не повлияет на срок службы мотора насоса.
Другое дело, если кроме поддержания постоянного давления в системе, на гидроаккумулятор возлагается также функция хранения резервного запаса воды на случай отключения электроэнергии, либо экономических соображений. Если такие отключения бывают часто и Вам в такой ситуации не комфортно, тогда, конечно же, запас в «сотню литров» воды лишним не будет.
Однако следует учесть, что слишком большой запас воды в гидроаккумуляторе даст эффект застоя воды. Таким образом, подбирая объем гидроаккумулятора не стоит брать запас более, чем в 2 объема от минимально необходимого, в противном случае Вам придется периодически сталкиваться с застоявшейся водой в гидроаккумуляторе. Так как в гидроаккумуляторе всегда присутствует объем, который не вытесняется мембраной в систему водоснабжения.
В случае же, когда электроснабжение относительно стабильно и отключения – редкий случай, тратить деньги на дополнительный объем гидроаккумулятора в большинстве случаев просто не имеет смысла. Тем более, что объем гидроаккумулятора всегда можно увеличить, подключив параллельно еще один или несколько. При этом, место в доме, где устанавливается гидроаккумулятор, не имеет никакого принципиального значения.

Номинальное давление в гидроаккумуляторе.

Одним из параметров гидроаккумуляторов является рабочее давление воздуха. Оно измеряется при пустом баке, т.е. это давление воздуха в баке при отсутствии воды. Этот параметр для каждого гидроаккумулятора является константой и указан на табличке с техническими характеристиками.
Некоторое уменьшение или увеличение допустимо, но не желательно, поскольку ведет к сокращению срока службы мембраны (груши). Важно понимать, что давление включения насоса должно на 0,3 Атм выше, чем рабочее давление воздуха в гидроаккумуляторе. Если гидроаккумулятор планируется установить в подвале двухэтажного дома, то минимальное давление в системе водоснабжения должно составлять примерно 2 Атм. Из них 1 Атм обеспечит подъем воды на высоту 9,5 метров. Обычно примерно таков перепад высот между гидроаккумулятором в подвале и самым высоким потребителем. (например душ на втором этаже дома.) Также следует учесть, что оставшееся давление в 1 Атм обеспечивает необходимый напор в кране для бытового использования. А это значит, что рабочее давление в гидроаккумуляторе должно составлять 1,5 Атм.
Нужно отметить, что давление включения и отключения насоса – это программируемые параметры автоматики реле давления. От них зависит частота включения насоса, давление в водопроводных трубах, а также степень наполняемости гидроаккумулятора.
Нормальным считается уровень наполнения гидроаккумулятора до 50% его номинального объема (в момент выключения насоса).
Для эффективной работы гидроаккумулятора разница между давлением включения и давлением выключения насоса должна составлять 1,5-2,8 Атм. Исходя из этого, для двухэтажного дома нужен гидроаккумулятор с рабочим давлением 1,5 Атм и максимальным — не менее 4,5 Атм.
Большинство гидроаккумуляторов на рынке соответствуют этому условию. Самый распространенный вариант с рабочим давлением 1,6 Атм или 2 Атм и максимальным рабочим давлением в 6 Атм или 10 Атм.

Эпилог

Гидроаккумулятор необходимая вещь, как и расширительный бак в системе отопления. Он сглаживает скачки давлений и делает комфортной эксплуатацию индивидуальную систему водоснабжения. В домашнем водоснабжении получили распространение фланцевые гидроаккумуляторы баллонного типа. В целом, принципиальное значение для потребителя в гидроаккумуляторе баллонного типа имеет качество изготовления следующих составляющих:

  1. Съемный фланец, установленный на баллоне («груше»). Эти фланцы изготавливают чаще всего из нержавеющей или оцинкованной стали, но встречаются экземпляры с пластиковым фланцем. Фланец из нержавейки прослужит намного дольше, поскольку не подвержен коррозии. При этом, фланец является съемным и легкозаменяемым элементом, поэтому, покупая гидроаккумулятор, обязательно уточните, где и за сколько Вы сможете приобрести подходящий фланец в будущем.
  2. Каучуковый баллон («груша»), в который набирается и в котором хранится вода. Именитые производители могут гарантировать качество и безопасность для здоровья материала, из которого изготовлена груша (EPDM резина), поскольку они вкладывают огромные деньги в свои бренды.

Впрочем, если Вы не планируете использовать воду из системы в пищевых целях, либо если после гидроаккумулятора планируется установить серьезную систему водоподготовки (фильтрации), параметром безопасности можно относительно пренебречь. Надежность (долговечность) же в принципе не настолько критична – баллон в гидроаккумуляторе, также как и фланец , является заменяемым элементом, причем его замена рекомендуется не реже, чем раз в 4 года, независимо от производителя.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
