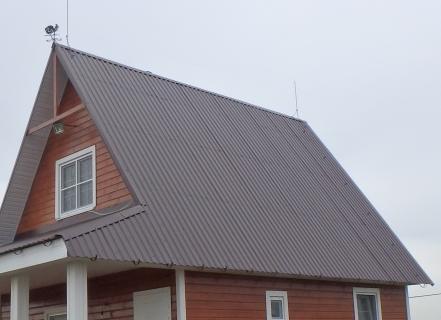

Громоотвод на даче

Как устроен громоотвод?

Принцип работы громоотвода достаточно прост – молния перенаправляется в землю, что позволяет жителям дома избежать угрозы несчастного случая. При создании конструкции важно учитывать существующие меры безопасности: не лезть руками в электроприборы, обесточить распределительный щит, не работать при осадках на улице. Не знаете, как устроен громоотвод? Конструкция состоит из 3 элементов:

1. Молниеприемник, который выполняет перехват заряда молнии.
2. Токоотвод, перенаправляющий энергию.
3. Заземлитель. Благодаря ему между устройством и землей стабильная связь.

Устройства устанавливаются как неподалеку от жилого дома, так и непосредственно на его крыше.

Частями громоотвода могут быть отдельные элементы крыши. При создании конструкции необходимо, чтобы все элементы были изготовлены из единого металла. В противном случае велика вероятность несовместимости, что приведет к неэффективности устройства.

Правильно сделать громоотвод в частном доме не так просто, как многие думают. Отчасти это затруднено законодательными документами, ведь перед началом монтажных работ необходимо удостовериться, например, что поблизости не проходят коммуникации.

Правильно установленный прибор выдержит даже самый серьезный удар. Молниеприемник – это чаще всего устройство в виде стержня, которое располагается сверху дома. В его роли могут выступать и некоторые части здания: трубы, ограждения. Крыша, на которую устанавливается молниеприемник, должна быть целостной. Это позволит увеличить степень надежности конструкции. При этом поверхность не должна обладать изоляционным слоем (кроме антикоррозийной краски). Может закрепляться устройство и на дереве, которое растет рядом с домом.

Далее переходим к созданию токоотвода. При его изготовлении стоит использовать следующие сечения: 16 мм2 для меди, 25 мм2 для алюминия, 50 мм2 для стали. Он должен располагаться между молниеприемником и землей. Для токоотвода нежелательны повороты и изгибы, ведь от этого он серьезно повреждается. Стоит отметить, что он может располагаться как снаружи стены, так и внутри нее.

Заземлитель изготавливают из стали или меди. Потребуется выкопать траншею, глубина которой составляет до 0.5 метра. В грунт вбиваются прутья, которые смыкаются между собой при помощи сварки. Затем полученный элемент соединяют с токоотводом.

Схема громоотвода

Схема работы громоотвода предельна проста. В случае возникновения заряда в атмосфере он попадает на молниеприемник и перенаправляется непосредственно в заземление. При грозе в первую очередь под угрозой находятся электрические приборы. Особенно проблема с ними обострилась сейчас, когда во многих частных домах старая проводка, а современная техника предназначена уже для совершенно иных условий. Громоотвод мгновенно реагирует на угрозу и на 100% исключает вероятность попадания молнии в жилое здание.

Схема установки конструкции должна включать в себе все элементы: от проводников и креплений до окончательной последовательности действий. Важно указать маршрут, по которому проходит токоотвод. Также следует отметить место заземления.

Наиболее экономичным вариантом для владельца частного дома будет установка простого стержня, который располагается вертикально. Высота монтажа напрямую связана с риском попадания молнии. Чем выше место монтажа – тем меньше вероятность наступления негативных последствий.

Отдельная тема – это молниезащита в деревянном доме. Потребуется целый комплекс процедур, чтобы обеспечить максимальную безопасность: установка, настройка, проверка. Для деревянного дома молния представляет особую угрозу. Натуральные материалы вспыхивают мгновенно. Несмотря на то, что таких домов осталось немного, они находятся в зоне повышенного риска.

Читайте также: «Защита своего дома от прямого попадания молнии. Грозозащита: молниеприёмник, молниеотвод, заземляющее устройство».

Громоотвод комплексного типа тесно взаимодействует с наружными и внутренними отведениями, которые сходятся в заземлении. Материал для конструкции следует выбирать исходя из угла наклона, размера и типа покрытия крыши. Что касается внутренних коммуникаций, то для них особенно важна шина. Она противодействует импульсу, который возникает при грозе.

Правильное создание громоотвода

Особое внимание при создании следует уделить материалам. Лучше купить про запас чуть большее количество материалов, чем предполагается использовать. Это позволит правильно сделать громоотвод, как это написано в инструкции.

Чтобы правильно рассчитать все параметры, используйте специальную формулу: h = (rx+1,63hx)/1,5. Здесь h – это высота громоотвода, rx – радиус потенциальной зоны, которую защищает конструкция. Такая схема расчетов идеально подходит для частных домов, на которых установлена громозащита не выше 150 м. Этого с лихвой хватит на стандартное здание. В наиболее распространенных стержневых моделях угол наклона достигает 50 градусов.

Что касается характеристик различных металлов, то наиболее оптимальным выбором станет медь. Однако большинство пользователей выбирают стальные профили, в первую очередь из-за их стоимости. Конструкция должна располагаться максимально высоко, сам конус защиты перекрывает весь домик. Это позволит обеспечить необходимую безопасность. Поэтому, если молниеотвод находится далеко от здания, то он должен располагаться максимально высоко.

Если вы оценили собственные силы и так и не приняли решения, как сделать громоотвод в частном доме, то лучше обратиться к профессионалам. Специалисты компании «Алеф-Эм» обладают большим опытом и в кратчайшие сроки решат даже самые сложные задачи.

Изготовление громоотводов

Проще всего сделать конструкцию средних размеров. Изготовить громоотвод, как это указано в инструкции, могут попробовать и непрофессионалы, внимательно изучив информацию по его созданию. Проще всего сделать молниеприемник, который размещается на крыше. Преимуществом будет отсутствие необходимости в дополнительной опоре.

Не следует крепить штырь прямо посередине крыши. Лучше использовать уже указанную формулу, которая поможет определиться с окончательным местоположением.

Заземлитель нужно разместить таким образом, чтобы в случае грозы рядом с ним не находилось скопление людей. Лучше выбрать место, которое будет в паре метров от дома. Разместив там клумбу или просто поставив ограждение, так удастся сделать участок внешне привлекательным и обеспечить себе максимальную безопасность.

Будет полезно ознакомиться: «Гроза: правила выживания».

Создать громоотвод на даче своими руками, схема которого соответствует всем требованиям безопасности, можно, но лучше проконсультироваться со специалистом, который подскажет свое видение данной проблематики. Схема громоотвода в частном доме, изготовленного своими руками, также должна быть согласована с органами самоуправления. Кроме того, после завершения установки лучше сходить в местные отделения МЧС, чтобы они засвидетельствовали проделанные работы.

Поскольку устройство выполнено из металла, то оно может быть восприимчиво к воздействию внешней среды. Молниеотвод для дома также подвержен коррозии – чтобы не допустить ее появления и распространения, периодически осматривайте прибор. Еще на этапе установки сразу обработайте болты и соединения специальными средствами.

Заземление и особенно его контур должны проверяться на предмет целостности раз в 2 года. Это позволит следить, насколько хорошее состояние у конструкции и не получила ли она повреждений. Системный самостоятельный контроль – вот залог стабильного и долговечного функционирования грозозащиты.

Изготовление громоотводов самостоятельными усилиями требует наличия должных знаний в сфере установки конструкции. В первую очередь – расчет параметров участка и площади жилого дома. Консультация профессионалов или советы людей, уже сделавших монтаж, помогут разобраться со спецификой. Важно знать не только, как сделать громоотвод в доме, но и как его правильно установить.

Как сделать громоотвод в частном доме

Для начала необходимо разобраться непосредственно с земляными работами. Громоотвод для дачного дома своими руками выбирают один из двух видов. Это может быть линейный заземлитель или замкнутый. Если идет строительство нового дома, то защитное оборудование рекомендуется устанавливать еще на начальном этапе. Хорошая грозозащита и качественный результат будут обеспечены. Глубина заземления варьируется от 0.5 до 1 метра, в зависимости от специфики грунта. При этом лучше выбирать почву, которая бы обладала хорошей электропроводимостью. Если же это не получается сделать, то есть несколько способов ее улучшить. Например, для песчаной почвы подойдет солевой раствор.

Если громоотвод организован традиционным способом, то следует проконтролировать, чтобы конструкция была подключена ко всем токопроводящим частям крыши. Своеобразным проводником может служить и кровля, если ее толщина будет превышать 0.5 мм. Разряд самостоятельно пройдет по кратчайшему пути. Плохая проводимость почвы может быть одним из факторов, который снижает эффективность громоотвода в целом.

Дачный участок – особенно уязвимое место, поэтому такие дома находятся под особой угрозой. При подготовке грозозащиты важно учитывать размер дачи и используемые материалы (даже мельчайшие, например, проволоку).

Прежде чем решиться делать громоотвод в частном доме своими руками, подумайте, стоит ли рисковать. Чтобы максимально обезопасить себя, может лучше воспользоваться услугами профессионалов. Они знают, как делается громоотвод и дадут советы по его эксплуатации, чтобы конструкция служила как можно дольше.

Компания «Алеф-Эм» уже много лет работает в данном сегменте рынка и находит индивидуальный подход к каждому клиенту. Благодаря нашим услугам ваша душа будет спокойна, а недвижимость – защищена.

Советуем также ознакомиться: «Профессиональная установка грозозащиты».

Работы выполняются в четко оговоренные сроки. Цену на услуги Вам назовут сразу после осмотра объекта. Благодаря большому опыту работы установка громоотводов выполняется одинаково качественно для всех зданий. У специалистов компании «Алеф-Эм» есть все необходимое оборудование для выполнения даже наиболее сложных заданий. Они знают, как делают громоотводы и выполнят работы с учетом всех современных требований качества и надежности.

Установка такой конструкции – это реальный шанс обезопасить себя и свою семью от непредвиденных последствий. Не стоит рисковать, ведь каждый год природа преподносит все новые погодные сюрпризы. Устанавливайте громоотводы, которые станут надежной защитой на долгие годы.

Также рекомендуем ознакомиться с видео:

«Громоотвод своими руками, бюджетный вариант»

«Монтаж молниезащиты загородного дома»

>Громоотвод на даче своими руками

Как сделать молниеотвод: монтаж громоотвода для частного дома или дачи

Дачные домики обыкновенно построены из горючих материалов, а пожарная часть находится далеко. Да и подъехать можно не к каждому строению, а от сильного ветра, сопровождающего любую грозу, тоже ничего хорошего ожидать не следует.

Порой от удара молнии выгорают целые дачные поселки.

Расскажем о том, как своими силами сделать эффективный молниеотвод и свести на нет риск прямого попадания «небесного разряда» в дом.

Откуда появляются молнии

Упрощенно физику процесса можно описать так: источником молнии являются кучево-дождевые облака.

Во время грозы они превращаются в своеобразные гигантские конденсаторы. На верхней плюсовой части в виде кристаллов льда скапливается огромный положительно заряженный потенциал ионов, а в нижней минусовой области собираются отрицательные электроны в виде водяных капель.

Во время разряда (пробоя) этого природного аккумулятора между землей и грозовым облаком появляется молния — громадный электрический искровой разряд:

Протекать этот разряд всегда будет по цепи наименьшего локального сопротивления электрическому току. Факт общеизвестный и проверенный. Такое сопротивление бывает обычно у высотных построек и деревьев. Чаще всего именно в них и ударяет молния.

Молниеотвод своими руками

Идея молниеотвода заключается в обустройстве рядом с домом участка минимального сопротивления для того, чтобы разряд молнии проходил по нему, а не по строению.

Если у вас отсутствует на даче молниеотвод — пора задуматься о его сооружении. Самый дешевый и простой способ его изготовления — сделать все самому. Что же для этого нужно знать?

Итак, молниеотвод (громоотвод) есть устройство молниезащиты (грозозащиты), обеспечивающее безопасность здания и жизни людей, находящихся в нем, от разрушительных воздействий, которые могут возникнуть в грозу при прямом попадании молнии.

Это защищенный от коррозии, оголенный проводник — то есть, хорошо проводящий электроток материал как можно большей площади и большего сечения (минимум 50 мм²).

Собирается молниеотвод (громоотвод) из толстой медной проволоки или стальной катанки, труб нужного сечения либо из стальных, алюминиевых, дюралевых стержней различного профиля, уголков, полос и так далее.

Стальные материалы лучше использовать оцинкованные. Так как они менее подвержены воздушному окислению.

Из чего состоит грозозащита: устройство

Молниеотвод (громоотвод) простейшей конструкции состоит из 3 частей:

1. Молниеприемник.

2. Токоотвод (спуск).

3. Заземлитель.

Расскажем о каждом элементе подробнее.

Молниеприемник

Молниеприемник — металлический проводник, закрепляемый на крыше здания либо на отдельной опоре (вышке). Конструктивно делится на три вида: штыревые, тросовые и сетчатые.

При выборе конструкции молниеприемника ориентируйтесь на материал, которым покрыта крыша дома.

1. Штыревое (или стержневое) устройство молниеприемника — это возвышающийся над домом металлический вертикальный стержень (смотрите рисунок ниже).

Подходит для крыши из любого материала, но предпочтительнее все-таки для металлической кровли. Высота штыревого молниеприемника не должна превышать 2 метра. А крепится он либо на отдельно стоящую несущую опору, либо непосредственно на сам дом.

Материалы для изготовления:

• Стальная труба (20-25 мм диаметром, со стенкой 2,5 мм толщиной). Ее верхний конец либо расплющивается, либо заваривается под конус. Можно также изготовить и приварить к верхнему краю трубы специальную заглушку в виде иглы.

• Стальная проволока (8-14 мм). Причем токоотвод должен быть точно такого же диаметра.

• Любой стальной профиль (например, уголок или полосовая сталь не менее 4 мм в толщину и 25 мм в ширину).

Главное условие для всех этих стальных материалов — сечение минимум 50 мм².

2. Тросовое устройство молниеприемника — это натянутый по коньку на высоте до 0,5 м от крыши трос с минимальным сечением 35 мм² или проволока.

Обыкновенно применяется стальной оцинкованный канат. Данный вид молниеприемника подходит для деревянных либо шиферных крыш.

Закрепляется он на двух (1-2 метра) опорах из дерева, либо металла, но на металлические опоры необходимо установить изоляторы. С токоотводом трос соединяют при помощи плашечных зажимов.

3. Сетчатое устройство системы молниеприемника — это проложенная над крышей сетка толщиной 6-8 мм. Эта конструкция самая сложная по исполнению. Применяется для крыш, покрытых черепицей.

4. Ну и совсем редко используется покрывное устройство молниезащиты — это когда в качестве молниеприемников выступают металлические конструктивные элементы самого дома (кровля, фермы, ограждение крыши, водосточная труба).

Все рассмотренные конструкции молниеприемников надежно соединяются при помощи сварки с токоотводом и через токоотвод с заземлителем одно- или двухбоковым сварным швом минимум 100 мм в длину.

Токоотвод

Токоотвод (спуск) — средняя часть молниеотвода, представляющая собой металлический проводник с минимальным сечением для стали 50, для меди 16 и для алюминия 25 мм в квадрате.

Главное предназначение токоотвода — это обеспечение прохождения разрядного тока от молниеприемника к заземлителю.

Идеальный путь для прохождения электротока — кратчайшая прямая, направленная строго вниз. Избегайте при монтаже молниеотвода поворотов под острым углом. Это чревато возникновением искрового разряда между близкорасположенными участками токоотвода, что приведет к неизбежному воспламенению.

Самый ходовой материал для токоотвода — неизолированная стальная проволока-катанка или полоса. Его проводят только по несгораемым поверхностям. На горючие стены следует устанавливать металлические скобки, которые сами будучи в контакте с горючей поверхностью защитят токоотвод.

Минимальное расстояние от стены до токоотвода 15-20 см.

Надо проложить его так, чтобы не было точек соприкосновения с такими элементами дома, как крыльцо, входная дверь, окно, металлические гаражные ворота.

Мы знаем, что соединять части молниеотвода лучше сваркой, но если это невозможно, допускается сопряжение токоотвода с заземлителем и молниеприемником при помощи трех заклепок или двух болтов. Длина наложения токоотвода на другие части системы при заклепочном соединении равна 150, а при болтовом — 120 мм.

Конец не оцинкованной проволоки-катанки и место крепления проволочного токоотвода к стальным деталям для обеспечения надежного контакта нужно зачистить, а оцинкованную достаточно отмыть от пыли и грязи. Затем на конце проволоки делают петельку либо крючок, ставят с обеих сторон шайбы и как можно сильнее стягивают все это болтом.

Места соединения (если это не сварка) к тому же нужно обмотать в несколько слоев изолентой, затем грубой тканью, поверх перекрутить толстой ниткой и покрыть все краской.

Для улучшения контакта можно обработать концы проволоки оловом и спаять.

Заземлитель

Заземлитель (заземляющие электроды) — находящаяся в земле, нижняя часть молниеотвода, обеспечивающая надежный контакт токоотвода с грунтом.

Как правильно обустроить заземление, описано в ГОСТах и СНИПах, но для самого простого варианта достаточно не менее одного метра от края фундамента и не ближе 5 метров от входа в здание закопать П-образную конструкцию из металлических проводников.

С задачей способен справиться обычный контур заземления (его делают для бытовых электроприборов).

Это 3 забитые и закопанные в землю электрода, соединенные между собой на одинаковом расстоянии горизонтальными заземлителями. Закапывать заземляющую конструкцию следует ниже максимального уровня промерзания почвы. От 0,5 до 0,8 метра в глубину.

Для заземлителя берут прокатную сталь сечением 80 мм, реже медь сечением 5о мм в квадрате. Вертикальные заземляющие электроды бывают 2-3 метра в длину, но чем ближе уровень грунтовых вод, тем они короче.

Если почва на вашей даче постоянно находится во влажном состоянии, то достаточно будет и метрового или полуметрового штыря.

На какую глубину забивать и какое количество электродов будет необходимо можно узнать в энергослужбе по месту проживания.

Нужно помнить, что качество заземления зависит от размера площади контакта заземлителя с почвой и удельного сопротивления самого грунта.

Заземлитель для молниеотвода нужен отдельный, не следует заземлять молниеприемник на бытовой контур. Категорически не советуем экспериментировать. Чревато последствиями.

Предлагаем посмотреть видео с наглядной схемой монтажа молниезащиты:

Согласно нормативным документам, для частных жилых домов установка систем молниезащиты необязательна. И только вам решать вопрос о целесообразности монтажа молниеотвода (громоотвода) на даче. Надеемся, что статья поможет принять правильное решение.

Защищаем частный дом от молнии – обзор хорошего громоотвода

Надежный громоотвод на дачном участке позволит не только защитить человека от поражения молнией, но и дом от возгорания, особенно если он деревянный. Состоит хорошая система молниезащиты из заземлителя, токоотвода и молниеприемника. Далее мы расскажем читателям Сам Электрика о том, какими должны быть все элементы системы и как сделать громоотвод в частном доме своими руками!

Принцип работы системы

Для начала разберемся с тем, как работает молниезащита частного дома и что нужно для ее создания. Наглядно увидеть все составляющие элементы системы Вы можете на данной схеме:

Как Вы уже поняли, металлические стержни на крыше являются молниеприемниками, которые отводят опасный разряд на землю через токоотвод и специальное заземление.

Бытует мнение, что если рядом с домом установлена телефонная вышка, можно не делать громоотвод в частном доме. Это неправильно, т.к. лучше потратить чуть-чуть времени и обеспечить себе полную защиту от удара молнией. Чтобы Вы знали, каким должен быть молниеотвод и как его правильно сделать своими руками, ниже мы по отдельности рассмотрим особенности выбора каждого из элементов системы.

Краткий обзор по монтажу молниезащиты

Составляющие элементы защиты

Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.

Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.

Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.

Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.

Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.

Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!

В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой. Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками

Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.

Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме треугольник, которая как раз и показана на фото:

Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.

Надежный громоотвод на даче — видео урок по созданию

Инструкция по изготовлению

Чтобы Вам было понятнее, как самому собрать систему громоотвода частного дома в единое целое, предоставляем пошаговую инструкцию с фото примерами:

1. Рассчитываем материал. Самым важным моментом является выбор длины молниеприемника. Для эффективной защиты нужно произвести расчет таким образом: 1,5 радиуса защиты территории составляет высота мачты. К примеру, если высота стержня 10 метров, зона защиты будет иметь диаметр 30 метров. Схема ниже дает понять всю суть расчета. Обращаем Ваше внимание на то, что для эффективной работы громоотвода высота не должна превышать 12 метров. Если же не удается одним молниеприемником покрыть всю площадь дома, лучше сделать мачты в 2 либо 3 разных местах.
2. Устанавливаем приемники в подходящих местах, согласно рекомендациям, предоставленным выше.
3. Самостоятельно протягиваем по крыше и стенам токоотвод от стержней к заземлению. Крепить проволоку рекомендуется специальными пластиковыми крепежами. Чтобы сделать наращивание длины проволоки, используйте универсальные медные соединители. Можно облегчить работу, и провести токоотвод по водосточному желобу, закрепив проволоку хомутами.
4. Подсоединяем токоотвод к заземляющему контуру. Для этого рекомендуется использовать сварку либо болтовое соединение. Чтобы контакт был хорошим, а соответственно, громоотвод эффективным, перед соединением зачистите все участки от ржавчины и грязи до металлического цвета.
5. Проверьте сделанную молниезащиту мультиметром, замеряв ее сопротивление. На табло должно быть показано значение, не более 10 Ом.

Видео инструкция по сборке молниезащиты профессионалами

Вот и вся технология создания системы защиты от молнии. Как Вы видите, сделать громоотвод в частном доме своими руками совсем не сложно, главное правильно произвести расчетные работы. Рекомендуем обязательно просмотреть видео инструкции, в которых все этапы монтажа молниеотвода рассмотрены более подробно.

Громоотвод на даче. Делаем молниезащиту своими руками.

Бытует распространённое мнение, что деревянный дом не нуждается в защите от молнии. Мол, дерево — не проводник, напротив диэлектрик, да и высота крыши невелика, поэтому громоотвод на даче не нужен. Такого рода заблуждения убийственны в буквальном смысле слова, поскольку молния в сухую погоду это настолько же редкое явление, что и молния шаровая. А вот в грозу, когда лъет, как из ведра, проводником электричества является вовсе не дерево, а вода, которую к диэлектрикам относить опасно для жизни.

На этих фото последствия редкого явления – названия, которому мы не знаем. Просто была сильная гроза, и, несмотря на то, что дом снабжён молниезащитой, в качестве контура-приёмника разряда выступила не она, а периметр водослива крыши (он металлический). Все автоматы выключились, но пока это происходило, автор успел сделать несколько фото. Это телевизор со спутниковой антенной, которая на высоте 2,3 м от земли на стене, и вроде бы совсем не подвержена молниям.

Сначала молния представилась, и показала себя, после чего проигралась с картинкой ТВ. После этого картинка пропала, но ресивер ещё был жив, перейдя в режим заводской настройки. После чего дом был полностью обесточен, и чем кончилось бы дело осталось загадкой. Фото делались на мобильный, поэтому как Вы понимаете, процесс был не мгновенным. Достать, включить, сделать снимок и т.д.

Ресивер пришлось чинить – сгорел, одновременно пострадала обычная антенна (метровый диапазон), в двух местах обгорел водослив . Перегорели три светодиодные лампы. Все лампы накаливания уцелели. Пожара не случилось, повреждений электропроводки тоже, именно благодаря правильному подключению заземления и молниеотводу. Так что громоотвод на даче нужен, так как мы слишком мало знаем пока про молнии.

Это была преамбула, а теперь о том, что и как можно сделать своими руками, чтобы избежать таких катаклизмов.

Немного теории о практике молниезащиты

Мы гордимся практическими знаниями об электрике, но не верим, что учёные уже поняли, что такое молния – то есть спонтанный разряд атмосферного электричества. В идею о том, что электричество вырабатывают облака, которые «трутся друг о друга» мы тоже не верим. Но мы знаем, что практические методы защиты есть, и они давно доказали свою эффективность. На этом аспекте и сосредоточимся, приняв за теоретическую модель пару законов термодинамики, и ещё почитав о разряде в насыщенной газовой среде.

В этой модели разряд будет происходить между точкой наибольшего потенциала (где-то в облаках) и ближайшей точки минимального потенциала. Заметим, что именно так и происходит в подавляющем большинстве практических случаев. Поэтому мы принимаем за правильную модель громоотвода на даче условную точку над крышей, которая, будучи верхушкой умозрительной полусферы, накроет весь дом.

Радиус этой полусферы задаёт не высота дачного громоотвода, а объём потенциала, который он способен принять и отдать в Землю (потенциал которой относительно бесконечен). Фактически радиус такой полусферы – глубина заземления, и нам осталось понять, как выбрать материалы, чтобы перейти к задаче, как сделать молниезащиту своими руками на даче.

Подготовительные работы в обустройстве молниеотвода

В преамбуле рассказано о том, что может случиться в частном доме, который снабжён молниеотводом, если допущены две ошибки. Первая в том, что приёмник молниеотвода рядом с антенной, возможно, это дало свой эффект. Второй, более грубой ошибкой, стало постоянное сечение канала молниеотвода на всём протяжении. Проще говоря, от металлической полосы приёмника до самого заземления идёт ровно такая же полоса. По всей высоте.

Приёмник молнии может быть тонким, его задача закинуть удочку и ожидать поклёвки. Но чем ниже и ближе к земле линия отвода разряда, тем «толще» она должна становится. В Землю должен быть закопан очень толстый проводник . То есть от крыши к земле идем, наращивая сечение молниеотвода.

Итак, делаем молниезащиту своими руками на даче, не прибегая к помощи специалистов.

1. Определяем высоту и конфигурацию крыши , мысленно накрывая её полусферой от верхней точки громоотвода, который делаем на своей даче.
2. Радиус полусферы определяем как сечение в 5 кв.мм. на 1 метр высоты . То есть громоотвод на даче высотой в 12 метров (для квадратного дома) должен иметь сечение 12 х 5 = 60 кв. мм. Это полоса 1 см толщиной в 6 мм. Уточним, что это минимально допустимое значение для точки, в которой труба приёмника будет приварена к каналу отвода разряда. То есть чем ниже будет спускаться эта лента, тем толще она должна быть.
3. Определяем точку крепления трубы приёмника молний. Печная труба не лучший вариант – лучше закрепить шест на стене, немного увеличив высоту, чем позволять мощному разряду бить в центр крыши. Копаем яму для заземления, чаще всего треугольной формы, как и для заземления .
4. Высоту шеста, глубину ямы и сечение металла в яме оцениваем по принципу – чем больше, тем лучше, но без фанатизма. Если сделать слишком высокий шест и очень хорошую яму с заземлением, то Ваша дача на свой громоотвод будет собирать все молнии в округе . Накиньте процентов 10 сверху – этого будет достаточно.

Не вбиваем в землю несколько арматурин! Копаем яму, свариваем между собой несколько металлических прутьев, убеждаемся в прочности сварки, места сварки покрываем защитными составами и после этого закапываем яму.

Закончив подготовительные работы, делаем молниезащиту своими руками:

• На шесте закрепляем металлический пруток. Желательно установить веер на конце (подойдёт старая металлическая щётка);
• Винтовыми соединениями, предварительно тщательно зачистив места контактов, соединяем ленту и молниеприёмник;
• Проследим за тем, чтобы и молниеприёмник и лента не имели контакта с крышей – при необходимости ставим изоляторы (стоят копейки и прикручиваются обычными саморезами);
• Ленту опускаем вдоль стены до уровня земли и привариваем к контуру заземления . Место сварки покрываем защитными составами;
• Проверяем отсутствие примыкания ленты отвода к стене , проверяем изоляторы, соединения и закапываем яму с заземлением;
• Ни в коем случае не пытаемся, сэкономить и на это же заземление подвесить землю электропроводки !

Наш громоотвод на даче готов. Осталось дождаться катаклизма, чтобы проверить его в действии.

Некоторые нюансы обустройства громоотвода на даче

Железо зачем-то ржавеет, особенно в земле. Покрыть заземление защитным составом можно, но правильнее взять более толстую железяку . Уголок 120х120 толщиной 12 будет ржаветь в земле лет 40, не потеряв проводимости относительно всего контура молниезащиты.

Дополнительная пропитка огнезащитным составом деревянных стен вдоль всей линии молниеотвода будет очень полезным и не лишним средством защиты от возгорания.

Прежде чем выбрать конкретное место для шеста с громоотводом на своей даче, походите вокруг и посмотрите на высокие деревья и строения вокруг. Правильное место будет там, где дальше всего от ближних самых высоких точек. Именно дальше всего!

Весь комплекс работ можно сделать за день, максимум за два. Это не самая трудная задача, она даже не требует специальных знаний. Но она требует скрупулёзности и тщательности, поэтому делайте это своими руками, не привлекая наёмников. Вы же хотите себя защитить, а не получить заверения о том, что Вы защищены.

Молниезащита частного дома своими руками: материалы, схема, инструкция

Дом и дача Календарь садовода Июнь Дом и постройки Своими руками

Попадание молнии в незащищенные частные дома и деревья, к сожалению, не редкость. Наличие молниезащиты на даче необходимо — она отведет разряд в землю и поможет сберечь ваше имущество, а порой и жизнь. Мы расскажем как можно сделать громоотвод своими руками, пользуясь подручными средствами и инструментами.

Как защитить от молнии частный дом

Молниеотвод может быть:

• Стержневой – закрепленный на станине металлический штырь (на крыше, возле дома, на растущем возле дома высоком дереве). Посредством металлической проволоки штырь соединяется с системой заземления. Такой молниеотвод выглядит эстетично, но площадь покрытия его не велика. Рассчитать площадь защиты им просто: от самой верхней точки штыря нужно мысленно прочертить линию к земле под углом 45º. Все, что окажется в зоне треугольника по периметру – защищено от ударов молнии.

Мотаж стержневой молниезащиты

• Тросовый – особенность его состоит в нескольких мачтах (две или четыре), соединенных между собой стальной или алюминиевой проволокой. Такой молниеотвод более эффективен и покрывает защитой большую площадь.

Тросовый молниеприемник на крыше частного дома

Эти два вида громоотводов наиболее распространены и применяются в частных домах и на дачах, так как конструкция их проста, и монтаж не сложно провести своими руками.

Элементы молниезащиты

Любой вид системы громоотвода состоит из трех обязательных элементов:

• Молниеприемник. В стержневом молниеотводе это штырь, закрепленный выше дымохода не менее чем на 1 м, в тросовом – проволока, соединяющая мачты на крыше. Металлическая крыша тоже может выполнять роль молниеприемника, если толщина покрытия составляет 4-7 мм.
• Токоотвод – один из основных элементов молниезащиты. Представляет от собой медную (d 16 мм²), алюминиевую (d 25 мм²) или стальную (d 50 мм²) проволоку.
• Заземление – система из металлических стержней, соединенных между собой токопроводным материалом. Расположено оно под землей на глубине не менее 80 см.

Материалы и инструменты

Для сооружения молниезащиты собственными руками понадобятся:

• Молниеприемник представляет собой заостренный штырь. Может использоваться телевизионная мачта или радиоантенна, также можно купить молниеприемник одного из ведущих производителей: SCHIRTEC, OBO Bettermann, J Propste, GALMAR;
• Медная, алюминиевая или стальная проволока рекомендованного сечения;
• Штыри, трубы или ленты металла для заземления;
• Мачта (станина);
• Пластиковые крепления;
• Инструменты (молоток, дрель, лопата).

Монтаж тросового молниеотвода

На первом этапе монтажа молниезащиты необходимо натянуть проволоку по конькам крыши, которая будет служить молниеприемником.

Схема монтажа троссового молниеприемника

Если крыша покрыта возгорающимися материалами (деревом, пластиковой черепицей), проволока должна находиться на расстоянии 10-15 см от поверхности на специальных пластиковых креплениях. Концы проволоки крепят к металлическим мачтам (горизонтальным молниеприемникам), или загибают вертикально.

Монтаж и крепление молниеприемника

Токоотвод крепят к молниеприемнику посредством сварки, болтов или заклепок. Места соединения изолируют. На крыше токоотвод фиксируют скобами, на стенах дома – пластиковыми креплениями. Проволоку можно поместить в кабель-канал, чтобы избежать негативного влияния на нее атмосферных явлений.

Токоотвод с крыши частного дома

Система заземления монтируется на расстоянии не менее 5 м от дома, дорожек, скамеек. Поблизости не должно располагаться площадок для игр детей и выгула животных. Заземление работает только во влажном грунте, что тоже необходимо учитывать при выборе места.

Порядок устройства заземления молниезащиты:

• Выкопать траншею на глубину, где грунт всегда сырой (не менее 80 см)
• Вбить в дно траншеи металлические штыри.

Контур заземления для защиты от молний

• Штыри соединить между собой стальной лентой или трубой с помощью сварки.
• Продлить заземление стальной лентой к месту соединения его с токоотводом.
• Подсоединить токоотвод к заземлению.

Крепление токоотвода к заземлению

Монтаж стержневого молниеотвода

Для стержневого громоотвода необходим монтаж высокой станины. Ее роль может выполнять мачта телевизионной антенны. Стержневой молниеприемник крепят к мачте сваркой или болтами.

Схема стержневого молниемника в частном доме

Монтаж токоотвода и заземления такой молниезащиты не отличается от описанного выше. После окончания работ необходимо проверить сопротивление всей системы. Оно не должно превышать 10 Ом.

Обслуживание

Профилактическое обслуживание громоотвода включает в себя периодическую чистку стержневого штыря от грязи, пыли и окиси, а также проверки целостности всех соединений.

Самостоятельно смонтировать громоотвод на даче не сложно. Если следовать всем рекомендациям и нормам инструкции по устройству молниезащиты РД 34.21.122-87, то в нужный момент она сработает безотказно.

Несмотря на то, что сделать молниеотвод своими руками просто, рекомендуется обращаться к специалистам для выполнения такой работы. Только профессионалы смогут подсказать какие материалы лучше использовать конкретно в вашей ситуации, оказать квалифицированную помощь в выборе правильного места для установки, и учесть негативные факторы от влияния которых защита может не сработать.

Устройство молниезащиты частного (загородного) дома

Принцип громоотвода простой — защита дома от разрушений путем отведения электрического разряда в землю. Эффективна молниезащита только в случае комплексного решения. Полноценная система включает в себя внутреннюю защиту и внешнюю.

Первая защищает оборудование от скачков напряжения при грозе. Даже если разряд молнии ударил в нескольких километрах, требуется ограничитель перенапряжения.

Установить готовый разрядник не сложно, но если у вас нет такой защиты, воспользуйтесь самым надежным способом — отключите электроприборы, если грозовой фронт в пределах 3 км. Разница во времени между громом и молнией должна составлять меньше 10 секунд.

Наружная защита от молнии обеспечивает безопасность дома и находящихся в нем людей во время грозы. Устройство простейшего молниеотвода: опора, молниеприемник, токоотвод и контур заземления.

Молниеприемник — металлический проводник длиной до 1,5 м, принимающий разряд молнии. Устанавливается на крыше, дымовой трубе, телевизионной антенне — любом самом высоком месте дома. Такой способ подходит для металлической кровли.

Если крыша из шифера, натягивают металлический трос на деревянных опорах длиной 1-2 м и защищают его изоляторами.

Для черепичных крыш по коньку натягивают молниезащитную сетку с отходящими от нее токоотводами. Токоотвод соединяет молниеприемник с заземлительным контуром. Эта стальная проволока прокладывается по стене дома и приваривается к молниеприемнику и контуру заземления.

Заземление молниезащиты — 2 связанных и забитых в землю электрода. Если контур есть, уже хорошо, но по правилам заземление бытовых приборов и молниезащиты дома должны быть общими. Радиус защитного действия молниеотвода определяется формулой R=1, 732 h, где h — высота молниеотвода.

Как это устройство работает? Электрический ток всегда уходит по цепи наименьшего сопротивления, а грозовая молния — колоссальный разряд электроэнергии с силой тока 100 000 А.

И правильно сделанный молниепровод будет представлять собой это наименьшее сопротивление, по которому разряд молнии уйдёт в землю, защитив ваше жилище.

На этом рисунке один из вариантов устройства молниезащиты вашего дома.

А в этом видеоролике рассказано про природу молний и о защите от них.

Как организовать водоснабжение частного дома своими руками, вы узнаете в данной статье.

А в этой статье про газонную траву — мятлик луговой.

Молниезащита деревянного дома своими руками

Разобравшись с устройством молниеотвода, не так сложно самому защитить свой дом или дачу. С типом крыши определились, поговорим о каждом способе защиты детально.

Молниезащитная сетка — сетка из металлической проволоки диаметром 6 мм, изготовленная путем сварки в местах пересечения. Укладывается на крышу и соединяется несколькими тоководами с контуром заземления.

Подходит для неметаллических крыш, когда нужно защитить одно здание, потому что соседние постройки по уровню ниже. Иногда эту сетку укладывают на кровлю еще при строительстве дома.

Молниезащитная проволока — трос натягивается на изоляторах между двумя металлическими или деревянными опорами. Устанавливают их на коньке, на высоте 0,25 м. Диаметр проволоки не менее 6 мм.

Вокруг трубы из этой проволоки делается петля и присоединяется к молниеприемнику. Соединение лучше делать при помощи сварки или пайки. Из этой же проволоки и токоотвод изготавливается. Получается защитная зона в виде шалаша и подходит для всех неметаллических крыш.

Штыревой молниеприемник представляет собой металлический штырь круглой, квадратной или прямоугольной формы сечения и длиной не менее 0,25 м и площадью сечения 100 кв. мм. Он принимает на себя основной удар и должен выдерживать разные тепловые и динамические нагрузки.

Изготавливается из материала, не поддающегося окислению ( медь, оцинкованная сталь), так как красить его нельзя. Минимальный диаметр сечения прута или газовой трубы — 12 мм. Если труба полая, конец нужно заварить. Устанавливается на конек крыши на мачте нужной длины.

Токоотвод служит для направления принятого разряда в землю. Присоединяем его сваркой, пайкой или крепим болтами. Площадь контакта в этом случае должна быть не меньше двукратной площади сечения соединяемых деталей.

Такой вид защиты подойдет для металлических крыш, причем саму крышу тоже нужно заземлить. Он создает своеобразный защитный зонт. Прикрепить его можно гвоздями, скобами, хомутами.

И, наконец, защитное заземление. Заземлитель отводит ток молнии в землю и имеет малую долю электрического сопротивления. Укладывается в отдаленности от крыльца и дорожек на 5 м. Если грунт влажный и глубина залегания грунтовых вод меньше 1,5 м, используются горизонтальные заземлители. Его можно сделать так:

1. Выкопать вдоль дома канаву на ширину лопаты длиной 6 м и глубиной до 1 м.
2. Забить три оцинкованные водопроводные трубы диаметром 20 мм и длиной 2 м на дно канавы через каждые три метра. На поверхности оставляем 5 см.
3. Проволоку диаметром не менее 8 мм проложить и приварить к трубам. К средней трубе нужно еще приварить токоотвод. Можно приварить к трубам болты и соединить трубы медным кабелем.
4. Смазать болты солидолом и закопать трубы.

Если грунт сухой и подземные воды находятся глубоко, можно соорудить вертикальный заземлитель из двух стержней длиной 2-3 м, которые вбиваются в землю на глубину 0,5м и расстоянием друг от друга 3 м. соединяются перемычкой с сечением 100 кв. м

Это заземление можно использовать и для защиты электроприборов, электрощитов в доме. Во время грозы опасно находиться рядом с заземлением в радиусе 4 м (можно попасть под шаговое напряжение). Молниезащиту можно устроить и на деревьях. Это возможно, если дерево выше дома вместе с антенной в 2-2,5 раза и удалено от дома на 3-10 м. Изготавливается она из куска проволоки, диаметром 5-8 мм, имеет односторонний спуск и одно заземление в виде петли.

Молниеотводы, применяемые для защиты от линейной молнии, неэффективны при шаровой. Для предотвращения попадания в дом такой молнии при грозе нужно плотно закрывать окна, двери, дымоходы, а вентиляционные блоки должны иметь сетку из медной или стальной проволоки с ячейками 3-4 см и надежным заземлением.

И, наконец, несколько советов. Для заземления металлической крыши в качестве токоотводов можно использовать ливнестоки. Для удобства забивания трубы вначале можно соорудить подмостки. Если размеры неизвестны, то защитную зону можно определить с помощью обычного прямоугольного равнобедренного треугольника. Прицельтесь по длинной стороне (гипотенузе) в молниеприемник. Короткая сторона (катет) при этом параллельна земле.

Если точка прицела ниже верхушки молниеприемника, значит вы в зоне защиты. Не располагайте рядом с дверями спуски токоотводов. Все металлические конструкции на крыше тоже заземляются. Состояние молниезащиты требует ухода и систематической проверки соединений. Лучше всего, если они будут сварочными.

Можно соорудить два токоотвода для надежности. Нельзя допускать коррозию, регулярно очищайте его от окалины. Каждые пять лет вскрывайте заземляющие электроды, проверяйте и при необходимости меняйте. И ваш молниеотвод на долгие годы обеспечит вам безопасное проживание.

в этом видеоролике вы можете посмотреть на примерный монтаж молниезащиты.

Установка пластикового окна самостоятельно. Об этом вы прочитаете в данной статье.

А статья про отделку откосов своими руками.

На нашем сайте http://ru-house.net/ еще много познавательных статей про строительство и обустройство дома.
