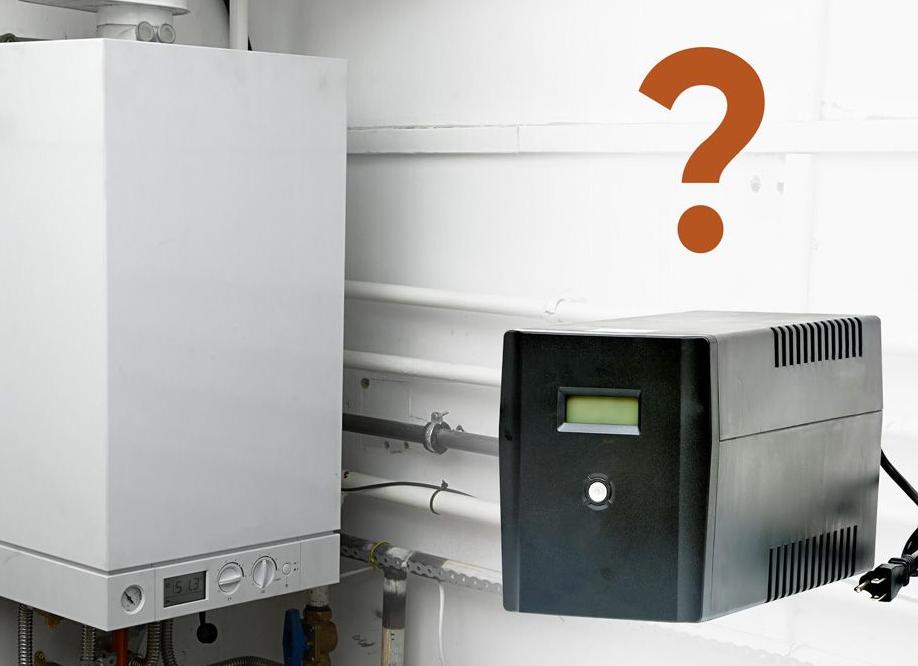

ИБП для газового котла

ИБП от компьютера для газового котла

Только не путайте данный бесперебойник с ИБП для компьютера. В компьютерном варианте используются встроенные аккумуляторы.

Они не дают той полной автономной работы, которая требуется. Поэтому, если вы думаете ”куплю летом помощнее UPS для компа, а зимой через него буду подключать котел”, это заблуждение и ошибка.

Даже если кто-то вам посоветует собрать схему компьютерного УПС с подключением от внешних аккумуляторов, не делайте этого. У компьютерных моделей аппроксимированная синусоида, что плохо скажется на работе оборудования. Но об этом подробнее чуть позже.

Для котельного оборудования требуется источник питания именно с внешними аккумуляторами. При этом, с возможностью увеличения мощности.

Они будут давать достаточное время автономной работы.

В чем заключается принцип работы ИБП? Он преобразует постоянное напряжения от аккумуляторов в переменное. В случае отключения эл.энергии, все потребители, без задержек времени, мгновенно переходят на работу от АКБ.

А при подаче напряжения от сети обратно, инвертор самостоятельно возвращается на нормальный режим питания. При этом происходит заряд разряженных батарей.

Чистый синус и его влияние на котел

В первую очередь при выборе ИБП для котла обращайте внимание на форму выходного напряжения.

Существует 2 типа выходного напряжения:

  • чистый синус
  • квазисинус (меандровый сигнал)

При выборе всегда делайте акцент на модели с чистым синусом. Почему это важно?

Котлы и его оборудование не любят как перепады напряжения, так и изменение частоты выходного сигнала. Если вы купите ИБП с квазисинусом, котел может определить данное напряжение как ошибку, и будет уходить в аварию.

Электронике конечно неправильный синус не страшен. А вот насосы отопительного оборудования, типа RS или UPS начинают гудеть.

Двигатель в насосах асинхронный и этот псевдосинус дает много гармоник, которые значительно понижают КПД и вызывают нагрев и гудение.

Кроме того, в самом котле имеется свой встроенный циркуляционный насос, а иногда и не один, отсюда и такие жесткие требования.

Всегда обращайте внимание на способность ИБП выдерживать большие пусковые токи (двух-трехкратные). Кроме самого котла, есть же еще и другое оборудование которое нужно запитать, например погружной насос.

Расчет мощности и времени автономной работы

Какой мощности следует выбрать ИБП для котельной? Расчет здесь не замысловатый.

Просто сложите мощности всех электроприборов, которые будут подключаться через него, и умножьте на два. Если есть глубинный насос, то на три — с учетом его пусковых токов.

Данные можно взять из паспорта или инструкции по эксплуатации, либо посмотреть непосредственно на корпусах изделий.

Например, для котельной где установлено 3 насоса по 90Вт и сам котел в 135Вт подойдет инвертор от 0,8 до 1,0кВт. При меньшей мощности будут перегреваться полевые ключи (транзисторы).

Если сумма всех электроприборов превышает мощность выбранной вами модели, вдруг вы захотите запитать какие либо бытовые приборы, лампочки, то изначально учитывайте и их, а не только котельное оборудование.

Здесь уже мощность может варьироваться от 1 до 5кВт.

А как долго будет работать выбранный ИБП в автономном режиме? Здесь все зависит от аккумуляторов. Вот таблица с характеристиками емкости батарей и подключаемой нагрузки:

Из нее наглядно видно в часах и минутах, насколько времени хватит вашего бесперебойника, для независимой работы от сети.

Автомобильные аккумуляторы или AGM, гелевые

Многие потребители часто используют для бесперебойника автомобильные аккумуляторные батареи, что делать категорически нельзя. Данные аккумуляторы пожаро и взрывоопасны.

Они рассчитаны на пусковые стартерные токи, и соответственно не дают той автономной работы, которая от них требуется. Поэтому здесь нужно применять специализированные аккумуляторы по технологии AGM или GEL-гелевые.


AGM имеют срок службы от 6 до 10 лет, а гелевые от 10 до 15 лет.

Также гелевые не боятся глубокого разряда.

Кроме того, обе модели пожаро и взрывобезопасны для любых помещений и не выделяют никаких газов. Стоят они конечно дороже, но если раньше цены отличались в разы, то сегодня можно найти модели с разницей всего в пару тысяч.

Автомобильные виды не рассчитаны на большое количество циклов заряда-разряда, а специализированные при регулярном разряде в 30% можно безболезненно подзаряжать до 700 раз!

То есть, обычного от машины, вам хватит максимум на полгода или один отопительный сезон, а AGM или гелевые, по идее должны прослужить не менее 10 лет.

Более того, в качественных ИБП изначально встроена защита от глубокого разряда. Соответственно это еще больше увеличит срок службы аккумулятора и обеспечит долговечность работы всей системы.

Только будьте внимательны и заранее, еще в магазине проверяйте дату выпуска АКБ. Она может быть явно не указана цифрами, и продавцы скромно умолчав об этом моменте, продадут вам старую залежавшуюся модель.

Вот например, таблица расшифровки даты выпуска батарей марки Ventura. Код GF11PJB6VVK3EA и его расшифровка по первым символам. Другие марки могут отличаться. Получается день выпуска: 2017-июнь-11.

Виды ИБП

Всегда стремитесь покупать те инверторы, в которых изначально встроен стабилизатор напряжения.

По данному параметру ИБП можно разделить на 3 вида:

  • off line – какое напряжение в них подается, такое и выходит

Переменное 200В подали, такое же переменное 200В и получили на выходе. При отклонении параметров сети за минимальные или максимальные диапазоны, он просто включит инвертор и начнет забирать энергию с аккумулятора.

Некоторые удивляются, почему их АКБ так быстро разряжаются. Хотя никаких отключений вроде бы и не было. Просто проверьте входное напряжение и все станет ясным.

  • on-line – в них переменное напряжение сначала преобразуется в постоянное, исправляется, а затем опять выдается переменное

То есть, все плохие параметры сети (синусоида, перепады напряжения, частота) выравниваются и сглаживаются до номинальных значений.

  • линейно-интерактивные – в них не преобразуется частота, а есть только встроенный стабилизатор

Самые лучшие и совершенные модели на сегодняшний день это онлайн.

Их обязательно нужно устанавливать в том случае, если у вас возможно временное или длительное питание от генератора.

Там зачастую наблюдаются проблемы с частотой отличной от 50Гц.

Нужен ли стабилизатор, если есть ИБП

Электроснабжение загородных домов характерно не только частыми перебоями, но и низким качеством входного напряжения. Однако не стоит считать ИБП панацеей от этих бед.

Не все модели могут ”вытягивать” слишком низкое напряжение (менее 170-180В).

При такой просадке, прибор будет уходить в ошибку, отключаться и пищать. Соответственно вместе с ним будет отключаться и котел, либо сразу переключаться на АКБ.

При этом, на самом UPS может быть указано, что он рассчитан на работу при напряжении 180В. В чем же дело, обманули в магазине?

Дело в том, что для первоначального запуска таким экземплярам требуется минимум 190В, а уже затем, в случае дальнейшей просадки, они могут вытягивать как 180В так и 170В, а может и ниже.

Поэтому, если у вас действительно есть серьезные и постоянные проблемы с входным U<200В, то все-таки придется на вход установить нормальный инверторный стабилизатор.

Иначе питание котла будет постоянно осуществляться только от аккумуляторов. А это срока службы им не прибавит.

Инверторный стабилизатор спокойно выравнивает параметры до нормы, начиная с просадок до 90В.

Подключение источника к аккумуляторам

Подключая ИБП к аккумуляторам, стоит придерживаться такой последовательности:

  1. Если до момента монтажа ИБП находился в месте с отрицательной температурой, то после распаковки в течение часа он должен постоять при комнатной температуре без подключения.
  2. Теперь необходимо распаковать аккумуляторы и соединить их последовательно при помощи одной перемычки, если используются два аккумулятора, и при помощи двух перемычек, если используются три аккумулятора.
  3. С небольшим усилием нужно затянуть болты крепления с помощью гаечного ключа, не замкнув при этом контакты.
  4. Перемычка соединяет плюс одного аккумулятора с минусом другого. Таким образом, на выходе мы получаем 24 В, если у нас две АКБ, и 36 В, если три АКБ.
  5. Источник можно установить как рядом с аккумуляторами, так и сверху на них, не замыкая клеммы АКБ корпусом ИБП.
  6. Теперь нужно подключить черный провод к свободной минусовой клемме первого аккумулятора, а красный – к плюсовой клемме второго или третьего АКБ. Внимание: ошибка в полярности приведет к короткому замыканию и выходу устройства из строя.
  7. Затем необходимо подключить сетевой шнур к устройству, воткнуть его в розетку и включить источник бесперебойного питания с помощью одной или двух кнопок на передней панели устройства. Исключением является модель Helior, так как она включается автоматически. На других моделях необходимо нажать кнопку или одновременно две кнопки включения и удерживать их пару секунд.
  8. Розетка от ИБП должна быть подключена следующим образом: фаза на выходе бесперебойного устройства должна быть в верхнем отверстии розетки. Для проверки можно воспользоваться отверткой с индикатором.
  9. Если при включении источник бесперебойного питания начал издавать прерывистые сигналы, нужно вытащить вилку и повернуть ее на 180 градусов.
  10. Розетка для данного устройства должна иметь заземление. Его отсутствие может привести к появлению напряжения на корпусе устройства и возможным проблемам его функционирования.

Подключение нагрузки к устройству бесперебойного питания

Внимание: ИБП подключается исключительно в разрыв цепи питания, то есть последовательно. Подключение устройства параллельно нагрузке приведет к немедленному выходу оборудования из строя.

Подключить нагрузку можно двумя способами:

  1. Через вилки и розетки. На задней панели ИБП есть розетки – в них можно подключать нагрузку, которая выведена на вилки.
  2. Через распределительный щиток.

Cпособ подключения №1

Большинство импортных котлов, которые уже завоевали свое место на отечественном рынке, фазозависимы. Например, такие котлы, как Baxi, Viessmann, Ferroli и другие. Поэтому здесь особенно важно придерживаться правил подключения котла к бесперебойному устройству. Если сгорит плата котла – ремонт будет дорогим.

Нужно включить вилку от котла в ИБП и немного подождать, пока не зажжется газовая горелка. Если поджиг работает, но горелка при этом не загорается, нужно немедленно вытащить вилку котла из устройства, повернуть ее на 180 градусов и снова подключить в бесперебойник – система заработает.

ИБП для котла

После подключения всех необходимых приборов при помощи монитора ИБП удостоверьтесь в том (клавиши вверх-вниз), что нагрузка на источник питания остается в допустимых пределах.

Cпособ подключения №2 (через распределительный щиток)

Обычно электроуправление питанием системы отопления выводится на щиток с автоматическим включением/выключением. При этом каждый выключатель в щитке отдельно отвечает за свой котел или насос.

Если число насосов велико, то для достижения большего времени автономии и снижения нагрузки на ИБП можно зарезервировать только часть насосов – самых важных для поддержания тепла в доме.

Внимание: подключение ИБП к системе отопления с помощью распределительного щитка должно выполняться только квалифицированным электриком.

Главное условие, которое нужно соблюсти при подключении через распределительный щиток, – фаза и нейтраль на выходе ИБП должны быть полностью изолированы от общих. Иными словами, нельзя использовать общую нейтральную и фазную шины. Игнорирование данного правила приведет к повреждению ИБП.

Проверка правильности подключения

Для осуществления проверки необходимо:

  1. Выключить в щитке однополюсный включатель, который управляет линией розетки, куда включено бесперебойное устройство. Проверить функционирование ИБП при подключении через розетки и вилки возможно лишь в том случае, если котел не является фазозависимым. Дело в том, что при полном отключении от внешней сети данное устройство не способно генерировать свою фазу и нейтраль (на выходе источника мы обнаружим потенциал в обеих ячейках выходной розетки). При подключении к розетке ИБП будет транслировать нейтраль и генерировать фазу.
  2. Теперь нужно подождать включения горелки котла.
  3. Если горелка не загорается – воткнуть вилку заново, повернув ее на 180 градусов.
  4. Убедиться, что индикатор на ИБП горит зеленым цветом – значит, электричество в сети есть. В противном случае это будет означать работу в аварийном режиме.

Выше было рассмотрено подключение фазозависимого газового котла к ИБП. Это самый сложный вариант. Если используется обычный котел, то подключение происходит намного проще.
