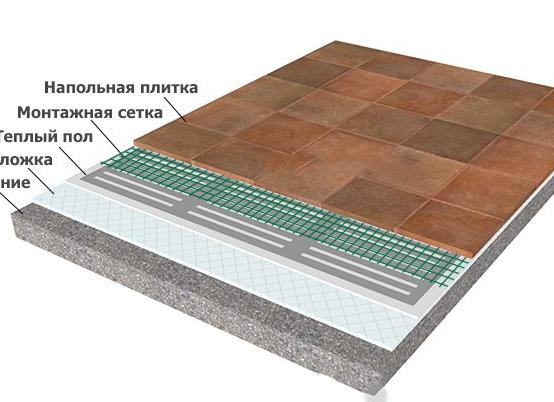

Инфракрасный пол под плитку

Можно ли укладывать пленочный пол под плитку?

Инфракрасный теплый пол предназначен в первую очередь для «сухого» монтажа под ламинат, линолеум, ПВХ плитку, ковролин. Многие производители для привлечения клиентов утверждают, что их пленку можно укладывать в стяжку или плиточный клей под плитку.

Есть 3 основные причины, почему не стоит так делать:

• Во-первых, пленка имеет низкую адгезию. Если сразу залить на неё стяжку или уложить плитку, она получиться плавающей. Из-за этого бетон будет иметь пустой звук при постукивании, а если на пол уронить что-нибудь тяжелое, то стяжка и вовсе может треснуть.

Иногда для лучшей адгезии раствора с верхним слоем пытаются сделать множество вырезов и засечек. Но представьте, как трудно будет это все заизолировать. Причем нужно изолировать надежно и долговечно, чтобы потом не ломать плитку если вас начнет бить током от утечек и постоянно будет срабатывать УЗО.

• Во-вторых, состав самой пленки. Все плиточные клеи и растворы для стяжек имеют щелочную среду. Со временем полиэстер пленка (ПЭТ) разъедается, вне зависимости от толщины или количества слоёв. В лучшем случае вы получите короткое замыкание и искрообразование от оголенных электрических соединений.
• В-третьих, есть стержневые и кабельные электрические полы, которые идеально подходят для монтажа под плитку. При их установке не нужно ничего изобретать и придумывать, они специально сделаны для «мокрой» установки.

Но несколько вариантов монтажа есть, о которых ниже.

Необходимые материалы

Стандартная комплектация системы пленочного теплого пола

Стандартный комплект для монтажа должен включать в себя:

• Термопленку в рулоне;
• Контактные зажимы;
• Комплект проводов;
• Битумная изоляция на самоклеящейся основе.

Общий вид и основные элементы термопленки

Дополнительно нужно будет купить:

• Теплоотражающую изоляцию;
• Термостойкую полиэтиленовую пленку;
• Терморегулятор и монтажную коробку для него. Он подбирается исходя из выбранной мощности теплого пола и типа установки (встраиваемый или накладной);
• Дополнительный термодатчик при необходимости (один будет идти в комплекте с терморегулятором);
• Двусторонний скотч;
• Дополнительный провод для монтажа терморегулятора. Также он может понадобиться, если вы устанавливаете в одну комнату несколько комплектов теплого пола (нужно будет сложить их мощность для расчета сечения). Сечение провода подбирается в зависимости от мощности системы и материала приобретаемого провода (см. таблицу).

Сечение провода, мм2	Максимально допустимое потребление мощности с медным проводом, кВт	Максимально допустимое потребление мощности с алюминиевым проводом, кВт
1,5	3,5	2
2,5	5,5	3,5
4	7	5,5
6	9	7

Этапы монтажа

Подготовка

Нельзя укладывать нагревательные элементы под низкую мебель. Над полом должна осуществляться хорошая вентиляция и оставаться зазор минимум 3 см.

Чтобы направить тепловую энергию вверх и снизить расход электричества, под нагревательным элементом должна быть уложена теплоотражающая изоляция. Можно использовать материалы, покрытые металлизированной лавсановой или полипропиленовой пленкой, но запрещено использовать изоляцию на основе алюминиевой фольги, так как она разъедается со временем.

Общая схема подключения к сети

• Заранее выберите место установки терморегулятора на стене и подведите туда проводку.
• Определите зоны, на которых будет лежать пленочный теплый пол.
• Подготовьте чистое и ровное основание.
• Уложите теплоотражающий материал на пол. Лучше всего уложить его на всю площадь комнаты, а не только под пленку, чтобы не создавать лишних неровностей. Закрепите его с помощью скотча к основанию и проклейте стыки.

Монтаж термопленки

• Раскатайте рулон термопленки на полу. По специально отмеченным линиям или между черных кремниевых полосок можно отрезать рулон под нужные размеры. Медные контакты должны лежать стороной вниз.

Пленку лучше разрезать отрезками максимально допустимой длины, чтобы снизить количество контактов. Для снижения расхода проводов, контакты пленки должны выходить в сторону терморегулятора.

• Закрепите на медную полосу зажим. Одна его сторона должна находиться внутри термопленки, а вторая – снаружи поверх медной полосы. Для фиксации зажмите его пассатижами.
• Заклейте линии разреза битумной изоляцией. Если отрез делался не по специальным линиям, нужно изолировать всю сторону полностью.
• Зафиксируйте термопленку с помощью скотча, чтобы она случайно не сдвинулась.

Установка контактного зажима

Подключение

• Установите терморегулятор на стену. Лучше всего монтировать его в доступном месте рядом с розеткой или выключателем.
• Уложите провода от нагревательных элементов к терморегулятору согласно схеме подключения. Провода должны идти вдоль одной стены, желательно под плинтусом, в штробе или пластиковом коробе.
• Чтобы провода не создавали неровностей, вырежете под них канавку в теплоотражающей изоляции.
• Для подключения провода к зажимам на нагревательных матах, нужно срезать изоляцию на его кончике. Вставьте его в контактный зажим и зажмите его с помощью пассатижей. Убедитесь, что провод хорошо зафиксирован и не выдергивается.
• В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу.



Подключение проводов к плёнке

• Вторые концы проводов подключите к терморегулятору. Схема подключения зависит от конкретной модели, и указана в инструкции.
• Установите выносной датчик температуры и подключите его к терморегулятору. Его головка устанавливается снизу к черной кремниевой полосе нагревательных элементов с помощью битумной изоляции. В месте его установки в отражающей изоляции делается вырез, чтобы избежать появления бугра.



Крепление термодатчика

Чтобы при поломке датчика его можно было легко заменить, нужно укладывать его по полу и стенам в штробе внутри гофры.

• Если у вас отсутствует опыт электромонтажных работ, то подключение терморегулятора к сети нужно доверить профессиональному мастеру. Если пленочный теплый пол потребляет в сумме более 2 кВт, рекомендуется подключать его через отдельный автомат.
• После подключения нужно проверить каждую нагревательную полосу на работоспособность при температуре не более 30 градусов.
• Если все работает отлично – сверху укладывается гидроизоляция из полиэтиленовой пленки для дополнительной защиты.

Далее есть два способа уложить плитку на плёнку.

Способы укладки плитки на пленку

• Первый – поверх полиэтиленовой гидроизоляции закрепляется штукатурная (малярная) сетка для увеличения сцепления. На неё заливается стяжка или наливная самонивелирующаяся смесь толщиной 8-10 мм.
• Второй – поверх гидроизоляции пол обшивается ГВЛ (гипсоволокнистые листы). Они крепятся к основанию на саморезы между полос нагревательных элементов. Делать это нужно очень осторожно, чтобы не повредить их отступайте минимум 6-10 мм. Если площадь небольшая, то можно вначале закрепить пленку к изнаночной стороне ГВЛ, а потом уложить его на пол.

После этого плитка укладывается по обычной технологии, о которой неоднократно было рассказано у нас на сайте. Единственное отличие – нужно использовать специальный эластичный клей для теплых полов и соблюдать температурные зазоры. Чтобы не забыть потом, где можно сверлить отверстия в полу, начертите план-схему с расположением нагревательных элементов и кабелей.

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.

Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:

• Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
• Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
• Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
• Укладывать пленочный теплый пол под плитку довольно сложно. Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.

Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:

• Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
• Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
• Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.

Учитывая особенности системы, можно сделать вывод, что использовать инфракрасные пленочные полы под плитку целесообразно в небольших помещениях с низкими потолками.

Подготовительные работы

Как и любые другие системы теплого пола, инфракрасная пленка требует тщательной подготовки основания:

• Необходимо ликвидировать выступы и замазать трещины, имеющиеся в базовой поверхности.
• Для прокладки электропроводки и установки терморегулятора выполняются канавки в стене. Как правило, терморегулятор размещают недалеко от выключателя. Так удобнее. При необходимости выдалбливается канавка в полу для размещения датчика температуры.
• Укладывается слой теплоизоляции, профессионалы рекомендуют перфорированный изолон с теплоотражающей поверхностью из фольги. Теплоизоляцию укладывают фольгированной стороной вверх, чтобы тепло уходило обратно в помещение, и прикрепляют к основанию металлизированным скотчем.

По периметру комнаты на расстоянии 20 см от стены изоляцию не укладывают. Это делается для того, чтобы обеспечить более надежное крепление крайним плиткам.

• Необходимо оклеить по периметру пол специальным электропроводным скотчем. Он послужит своеобразным заземлением. Питание нагревательных элементов нужно осуществлять по отдельной линии с обязательным использованием УЗО.
• Составляется схема укладки. Подогрев не делается под тяжелой стационарной мебелью, от стен необходимо отступить не меньше 40 см.

В целях экономии можно уложить инфракрасную пленку под плитку только в тех местах, где вы будете ходить. Получаться своеобразные теплые дорожки.

Укладка нагревательной пленки

В комплект инфракрасных теплых полов обязательно входит подробная инструкция по установке. Многие производители даже снабжают изделие компакт-дисками, где все расписано по шагам. Но нелишним будет знать некоторые нюансы укладки пленки:

• Пленка укладывается не сплошным массивом, а с промежутками в 50–100 мм.
• Нельзя допускать наложения полос одна на другую.
• Для фиксации элементов на термоизоляции применяют скотч.
• Разрезать пленку необходимо по специальным линиям отреза.
• Размещать элементы лучше контактами в ту сторону, где находится терморегулятор. Это уменьшит длину проводов.

• Чтобы провода не выступали над поверхностью пленки в термоизоляции под них можно сделать специальные канавки.
• Согласно инструкции к медной полосе прикрепляется зажим для подводки электричества. После подключения проводов все контакты надо надежно защитить битумной изоляцией или термоусаживаемыми изоляционными трубками.
• Устанавливается датчик температуры. Он может располагаться в специальной штробе, в гофрированной трубке. Ее конец надежно закрывается колпачком. При другом варианте размещения он крепится под пленкой, для чего в утеплителе вырезается отверстие соответствующей формы.
• Выполняется подключение к терморегулятору. Если нет уверенности в своих силах, то лучше воспользоваться услугами профессионального электрика.
• После проверки работоспособности системы стелется слой обыкновенной полиэтиленовой пленки, которая фиксируется скотчем.

Принцип работы пленочных покрытий

У многих хозяев возникает проблема выбора, кабельный или все-таки инфракрасный теплый пол под плитку, какой лучше покажет себя можно понять только в процессе эксплуатации. Нужно сказать, что отзывы специалистов в этом вопросе неоднозначны. Электрический кабельный подогрев требует основательной бетонной стяжки, что существенно уменьшает высоту санузла. Кроме того, он не такой экономичный, как его инфракрасный аналог. Однако некоторые специфические моменты при монтаже пленочных конструкций не делают их идеальным вариантом укладки под кафель.

Чтобы окончательно разобраться в этом вопросе, следует выяснить особенности инфракрасных теплых полов. Эти системы бывают изготовлены на основе карбоновой или биметаллической пленки. Последнюю разновидность категорически не рекомендуют использовать как обогревающий элемент под керамическую плитку.

Все такие конструкции обогрева работают по принципу инфракрасного излучения. Покрытие представляет собой пленку, разделенную на сектора. В каждом из них находятся нагревательные элементы. Во время монтажа на тонкое покрытие к медным полоскам подсоединяются клеммы. Когда подключено электрическое питание, происходит излучение тепла.

Инфракрасное длинноволновое излучение абсолютно безопасно для человека

Нужно сказать, что в отличие от других электрических систем обогрева, инфракрасный теплый пол нагревает не воздух, а окружающие объекты, в том числе и тело человека. Такое излучение абсолютно безвредно для организма и полностью аналогично воздействию солнечных лучей. Кроме того, во время работы пола, воздух обогащается отрицательно заряженными ионами, что благотворно влияет на микроклимат помещения и не пересушивает воздух, как при функционировании других электронагревательных моделей.

Характеристики инфракрасных обогревателей

Основным преимуществом пленочных систем стала их высокая экономичность работы. Максимальной экономии электроэнергии можно достичь, отрегулировав температуру примерно на 21 градус по Цельсию. Хотя высшее значение, на которое рассчитана конструкция, может составить около 50 градусов.

Стоимость этих изделий имеет большую ценовую вилку, что является их очередным несомненным плюсом. Это позволяет выбрать конструкцию в соответствии со своими финансовыми возможностями. Кроме того, существенно сократить бюджет ремонта санузла можно и самостоятельным монтажом обогревательной системы, так как укладка инфракрасного теплого пола под плитку своими руками обойдется значительно дешевле работы профессиональных мастеров.

На вопрос, что лучше водяной или инфракрасный теплый пол, можно с уверенностью заявить о целесообразности монтажа именно второго варианта. Ведь эта система становится полноценным самостоятельным источником отопления жилья, в отличие от водяных конструкций. Нужно сказать, что пленочными теплыми полами можно заменить центральное отопление квартиры. Кроме того, эту систему гораздо проще монтировать, чем водяные теплые полы.

Инфракрасный теплый пол укладывать гораздо проще, чем водяной

Универсальность углеводородных инфракрасных теплых полов позволяет их установку под любой тип напольного покрытия, иногда ими даже осуществляют утепление открытых балконов и беседок. Кроме того, достаточные водоизоляционные свойства такой системы не препятствуют укладке их в санузлах и других помещениях квартиры с повышенной влажностью. Хотя специалисты все же рекомендуют проложить дополнительный гидроизоляционный слой в таких случаях.

Недостатки инфракрасных систем при укладке их под кафель

Однако, у любого материала, помимо достоинств, всегда существуют и недостатки. Следует знать, что все полезные свойства инфракрасного излучения при укладке такого теплого пола под кафель будут поглощаться именно напольным покрытием, а не телом человека. Нагрев же помещения будет происходить за счет конвекции. Теплое покрытие пола будет отдавать накопленную энергию, и за счет движения воздуха нагреваются стены и другие предметы санузла. Из-за этого свойства не следует укладывать систему под участки, занятые мебелью и сантехникой, так как они будут сильно нагреваться от пола.

Пленочные теплые полы можно укладывать только на открытые участки пола

Еще одним существенным недостатком станет постепенное разъедание клеем для плитки тонкой полимерной пленки обогрева, что постепенно может вывести из строя всю систему, а также стать причиной короткого замыкания и пожара. Высокие свойства адгезии этих покрытий можно уменьшить, проложив между обогревательной конструкцией и керамической облицовкой лист гипсокартона и сетку из стеклоткани с небольшими ячейками. Однако такие действия значительно понизят греющую способность системы.

Теплые полы инфракрасные под плитку требуют укладки на абсолютно ровную поверхность, иначе можно легко повредить тонкую пленку еще в процессе монтажа. Поэтому следует заранее подготовить черновое основание пола и при необходимости выровнять его.

Кроме того, правильное подсоединение контактов конструкции требует определенных навыков и знаний в электрическом деле. Если вы никогда не сталкивались с такими работами, безопаснее доверить установку профессионалам.

Особенности укладки пленочного теплого пола под керамическую облицовку

Чтобы провести грамотный монтаж инфракрасного теплого пола своими руками, следует придерживаться некоторых правил и рекомендаций специалистов. Укладка этого вида покрытия несколько отличается от других электрических нагревателей. Кроме этого, определенные нюансы появляются и при финишном покрытии такой системы кафельной плиткой.

Для начала следует выяснить, что именно понадобится в процессе монтажа. Обычно можно обойтись следующим перечнем материалов:

• система теплого пола;
• отражающая тепло подложка;
• провода для подключения конструкции;
• монтажная лента-диэлектрик;
• листы гипсокартона;
• клей для керамических изделий;
• кафель.

Прежде всего, внимательно осмотрите покрытие пола. Поверхность должна быть сухой и чисто, а также не иметь рельефа. При необходимости пол выравнивают.

Нужно составить проект размещения аппаратуры управления теплым полом. Обычно его монтируют в стене за пределами санузла на оптимальной для эксплуатации высоте. Провод, соединяющий датчики и систему нагрева нужно провести через гофрированную трубу, которую следует вмонтировать в слой стяжки либо утопить в стене.

Экранирующая поверхность подложки поможет избежать потерь тепла в процессе эксплуатации пола

На следующем этапе прокладывают изолирующий материал из пробки или амальгамы, отражающий тепло. Для удобства монтажа нагревательной пленки ее разрезают на полосы около 50 см по линии перфорации, скрепляя их между собой скотчем. Длина полосок при этом не должна превышать девяти метров. Особое внимание следует обратить на стыки материала, их хорошая изоляция будет способствовать длительной и бесперебойной работе системы.

Медная полоса, проходящая по всей длине отреза, должна находиться на черновом покрытии пола.

Нужно следить, чтобы концы покрытия не перекрывали друг друга, а были уложены точно встык. Все работы по укладке нужно выполнять очень аккуратно, чтобы не повредить тонкую поверхность материала. Для фиксации пленки к полу ее накрывают сверху монтажной сеткой и крепят при помощи скоб. Делать это нужно осторожно, стараясь не задевать электрические контакты во избежание их повреждения.

Фиксировать пленку к полу нужно предельно аккуратно, чтобы не повредить контакты

На медной полосе с помощью дырокола проделывают отверстия, на которые впоследствии закрепляют клеммы.

Нюансы при установке инфракрасного теплого пола

Чтобы обеспечить положительный результат при самостоятельном монтаже пленочных нагревательных систем перед укладкой кафеля, следует соблюдать такие правила:

• монтаж конструкции возможен, только если температура воздуха помещения плюсовая;
• заземление инфракрасных систем является обязательным;
• повреждения пленки при монтаже нужно тщательно заизолировать, а лучше стараться не допускать их;
• запрещено укладывать полосы нагревателя длиннее десяти метров;
• не следует загибать материал или накладывать отрезы пленки друг на друга.

Схема подключения инфракрасного теплого пола

Выполнение всех вышеописанных норм поможет вам качественно утеплить пол в санузле даже таким нетипичным для кафельного покрытия способом.
