Измельчитель веток своими руками

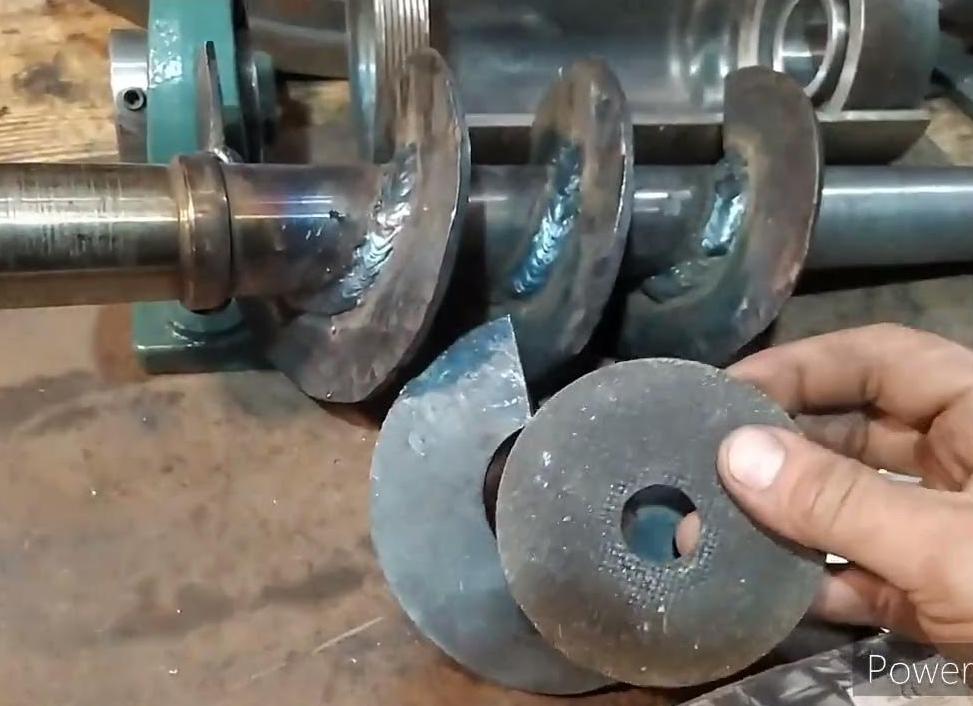

Как сделать измельчитель веток своими руками?

Специфика садово-огородной работы во многих случаях связана с утилизацией зелёной массы — веток, стеблей растений, травы и листьев. Простое уничтожение отходов нерационально, поскольку из них можно изготовить качественное удобрение или использовать для отопления печи. Для закладки подобных отходов в компостные ямы необходимо привести массу в максимально компактное состояние, чтобы процесс созревания перегноя происходил быстрее и качественнее. Измельчение веток плодовых деревьев, стеблей и листьев растений вручную — длительная и трудоёмкая процедура. Каждый садовод, хоть раз сталкивавшийся с этой проблемой, задумывался о возможностях механизации процесса.

Существуют устройства, специализирующиеся на выполнении этой задачи, которые называются измельчителями (шредерами, чипперами). Они вполне эффективны, позволяют быстро и без затруднений превратить гору веток или стеблей травы в измельчённую однородную массу, которая компактно складируется в компостных ямах. Единственная проблема — высокая стоимость таких устройств. Учитывая, что необходимость в них возникает пару раз за весь год, нести заметные расходы нецелесообразно. Выход из положения очевиден — необходимо изготовить измельчитель веток своими руками. Этот вариант решения вопроса потребует некоторых расходов денег и труда, но в результате шредер обойдётся намного дешевле и позволит выполнять именно те операции, которые больше всего нужны владельцу.

Основные узлы измельчителя

Конструкция измельчителя состоит из нескольких элементов:

• Измельчительный механизм;
• Бункер;
• Привод;
• Рама с кожухом (корпусом).

Некоторые образцы измельчителей имеют дополнительные узлы:

• Механизм для продвижения материала;
• Сито для первичной сортировки измельчённой массы;
• Приёмный бункер для измельчённого мусора.

Основными элементами конструкции являются измельчительный механизм и привод. Именно они выполняют поставленную задачу, а остальные узлы служат для повышения эффективности или выполняют дополнительные функции. Задача, выполняемая приводом, проста и однообразна — он обеспечивает вращение рабочего вала. Функции, которые осуществляет измельчитель, несколько сложнее и зависят от его конструкции. Рассмотрим их внимательнее:

Измельчительный механизм

Этот узел производит разрушение зелёной массы при помощи режущего инструмента, установленного на вращающемся валу. Существует несколько заводских вариантов конструкции измельчительных механизмов:

• Ножевой дисковый. Напоминает принцип действия овощерезки в кухонном комбайне. Ножи установлены на плоском диске по направлению от центра к краям диска, подача измельчаемого материала производится под углом около 30° к поверхности. Предназначен для переработки относительно тонких веток и стеблей диаметром до 2 см.

  Диско-ножевой блок способен измельчить траву и ветки толщиной до 2 см

• Фрезерная конструкция. Режущий орган представляет собой ножевой вал от электрорубанка, набор фрез или дисковых пил, установленных на общем валу и разделённых шайбами. Существует ещё одна разновидность конструкции подобного типа, состоящая из двух одинаковых ножевых валов, вращающихся синхронно. Валы настраиваются таким образом, чтобы ножи встречались в одной точке на фронтальной поверхности вращения, что способствует проталкиванию материала внутрь установки. Конструкция способна обрабатывать материал до 8 см в диаметре, но работать с сырыми ветками или стволами деревьев не рекомендуется, так как щепа от них эластична и быстро забивает проходы шредера.

  Фрезерная конструкция позволяет перерабатывать ветки толщиной до 8 см, однако используемый материал должен быть сухим

• Фрезерно-турбинная ножевая конструкция. Представляет собой некое подобие ножевого вала, но имеющее конусообразную форму. Ножи крепятся на двух обручах, расположенных по краям режущей поверхности, что облегчает изготовление рабочего органа и снижает расход металла. Установка способна работать с сухим или сырым материалом, разного размера или твёрдости — в зависимости от размера режущего органа.

  Фрезерно-турбинная конструкция позволяет справиться с ветками практически любого диаметра

Для самостоятельного изготовления наиболее удобны:

• Двухвалковые конструкции, состоящие из рабочих вальцов фуганочного типа с 4 ножами каждый.
• Дисковая конструкция.
• Пакет из дисковых пил (как вариант, из фрез по дереву, установленных тем же способом — на общем валу).

Выбор того или иного варианта производится исходя из собственных возможностей и предпочтений. Кроме того, большую роль играет оснащённость оборудованием, станками, позволяющими изготовить и собрать определённый вариант режущего органа. Если собственных станков не имеется, необходимые детали следует заказать у токаря, что обойдётся в некоторую сумму денег, но результат будет вполне профессионально выполнен.

Тип и мощность двигателя

Для вращения рабочего вала используются электрические или бензиновые (дизельные) двигатели. Выбор привода обусловлен его наличием, степенью мощности, возможностями участка. Для работы электродвигателя надо иметь подключение к сети (а если двигатель трёхфазный, то ситуация несколько усложняется), тогда как бензиновые моторы способны действовать более автономно. Имеется ещё одно преимущество бензиновых двигателей — они позволяют регулировать скорость вращения рабочего вала путём изменения подачи горючего, тогда как электрические устройства работают в единственном скоростном режиме. Кроме того, мощность бензиновых устройств обычно намного выше, хотя существуют и электродвигатели с высокой мощностью. Для создания универсальной установки, способной работать с материалом разного размера и прочности, рекомендуется использовать мотор, способный развивать мощность около 4 кВт. Эта величина определена опытным путём и делает возможной переработку в домашних условиях практически любого типа материала.

Как сделать садовый измельчитель веток

Процесс создания шредера проходит поэтапно и состоит из следующих шагов:

• Выбор типа рабочего органа, создание рабочего чертежа.
• Заказ деталей у специалистов. Если имеется возможность производства станочных работ, этот пункт автоматически отменяется.
• Сбор необходимых материалов и инструментов.
• Изготовление деталей, сборка и испытания устройства.

Создание рабочего чертежа необходимо для более детального представления о размерах, способах соединения и прочих параметрах узлов и элементов конструкции. Тем более, что некоторые детали придётся заказывать у токаря, что в любом случае потребует наличия грамотно выполненного чертежа.

Первым действием становится выбор типа режущего органа. Он обусловлен возможностями владельца, характером предстоящих действий, составом и параметрами материала, объёмами и длительностью работы. Необходимо учитывать сложность замены, настройки и заточки режущего инструмента, его долговечность, способность измельчения разных видов зелёной массы. Кроме того, надо иметь возможность заказать или изготовить самостоятельно тот или иной вид рабочего узла. Наиболее эффективной считается конструкция с двумя ножевыми валами. Но для её изготовление понадобится два абсолютно одинаковых вала, соединённые между собой зубчатой передачей, обеспечивающей синхронность вращения.

Узел сложен не только в изготовлении, но и в настройке ножей.

Их надо периодически затачивать, устанавливать на вал, что представляет собой достаточно сложную задачу.

Более простым вариантом конструкции является плоский ножевой диск.

Основным преимуществом этого варианта является возможность обойтись без изготовления приводного вала, установив диск прямо на вал электродвигателя. Диск не требует для посадки много места, поэтому потребуется лишь изготовление диска и защитного кожуха с направляющим экраном для организации выброса щепы.

Режущий орган, представляющий собой набор из дисковых пил или плоских фрез по дереву, довольно просто изготовить из приводного вала для циркулярной пилы.

Можно просто переделать имеющуюся циркулярку с валом на 32 мм, который подойдёт для установки пильных дисков среднего размера. Как вариант, могут быть использованы плоские фрезы по дереву, посадочный диаметр которых также составляет 32 мм. В данном случае понадобится только установить защитный кожух и направляющее устройство для компактного выброса щепы.

Самостоятельное изготовление измельчителя — мероприятие, требующее наличия определённых инструментов и материалов. Понадобятся:

• Листовой металл для изготовления кожуха, бункера, защитных экранов.
• Стальной уголок или швеллер для создания рамы шредера.
• Крепёжные элементы — болты с гайками, необходимые для соединения элементов защиты, установки рабочего органа и т.п.
• Сварочный аппарат с электродами.
• Электродрель с набором свёрл.
• Болгарка, ножовка по металлу.
• Линейка, рулетка, чертилка для разметки.
• Кернер, молоток.
• Набор гаечных ключей, отвёртка, пассатижи.
• Банка краски, кисть.

Приведённый перечень не является исчерпывающим, в зависимости от замысла конструктора могут пригодиться и другие материалы или инструменты.

Порядок изготовления шредера:

1. Из уголка или швеллера собирается станина.
2. На станину устанавливается режущий орган.
3. Прикрепляется площадка для крепления электродвигателя с натяжным устройством. Если планируется использовать бензиновый двигатель, крепление производится исходя из его конструкции.
4. Устанавливаются шкивы, натягивается приводной ремень.
5. Собирается и фиксируется на раме защитный кожух.
6. Направляющее устройство для выброса измельчённого материала рекомендуется не крепить сразу окончательно, а проверить установку в действии. Иногда получается так, что щепа отлетает слишком далеко, что неудобно для владельца и сильно загрязняет участок. Опытным путем отражатель устанавливается в оптимальном положении, после чего прикрепляется окончательно.
7. Собранное и опробованное в работе устройство окрашивается для придания аккуратности и нарядного внешнего вида.

Нередко оказывается, что в рабочие чертежи вкралась ошибка, ухудшающая работоспособность установки. Обычно дело касается формы корпуса, способствующей застреванию щепы в узких местах или неправильной форме отражателя. Следствием этого становится чрезмерная дальность или разброс выброса, или наоборот, накапливание измельчённого материала на выходе из-за препятствий, вызванных неправильной конфигурацией отражателя. Рекомендуется не собирать его окончательно сразу, а сначала произвести пробный запуск установки и устранить обнаруженные недостатки.

Видео: как изготовить шредер

Дробилка для веток из подручных средств

Некоторые мастера используют в качестве основы готовые устройства, для которых необходимо лишь изготовить дополнительные элементы или детали. Вместо мощных стационарных двигателей можно применить электродрель или болгарку. Рассмотрим наиболее распространённые варианты изготовления дробилки:

Из стиральной машины

«Стиралка» активаторного типа — отличный «полуфабрикат» для изготовления самодельного шредера. Понадобится демонтировать активатор, установить на вал двигателя нож, имеющий размер немногим меньше, чем диаметр внутренней части бака. Принцип действия ножа аналогичен тому, что используется в кофемолке — горизонтально установленная пластина с заточенными краями. В нижней боковой части бака делается отверстие, к которому присоединяется выпускной кожух. Во время работы измельчителя в него будет входить щепа. Конструкция достаточно простая и надёжная, испытана много раз на практике.

Двигатель стиральной машины имеет маленькую мощность, редко превышающую 500 ватт, потому при помощи подобного оборудования возможно измельчать только солому или траву

Из болгарки

Для изготовления шредера из болгарки понадобится металлическая ёмкость, в центральной части днища которой делается отверстие для установки ножа. Ось болгарки пропускается сквозь это отверстие, на неё устанавливается нож. Сам инструмент фиксируется в неподвижном состоянии таким образом, чтобы нож свободно вращался, не задевая стенки ёмкости. Скорость вращения инструмента довольно высока, поэтому рекомендуется установить её на минимум, чтобы не получить на выходе «пюре» из зелёной массы.

Для изготовления шредера рекомендуется использовать болгарку мощностью 3 кВт и более

Из дрели

Для того, чтобы использовать дрель в качестве измельчителя, понадобится подставка (обычно рекомендуют использовать обычную табуретку с отверстием 12 мм в центральной части сиденья). Сверху устанавливается ведро с аналогичным отверстием в днище, для неподвижности оно крепится к табуретке саморезами. Нож, размер которого немногим меньше диаметра днища ведра, устанавливается на ось, вставленную во втулку с подшипником. Втулка крепится снизу к табуретке. Дрель с самофиксирующимся патроном присоединяется к оси и запускается. Устройство годится для переработки зелёной массы в небольших объёмах.

Самодельный измельчитель для веток или стеблей травы позволяет ускорить процесс рубки материала перед закладкой в компостную яму или печь, мульчированием почвы и при проведении прочих работ. Расходы на создание шредера намного ниже, чем затраты на приобретение готового изделия, а множество вариантов конструкции из подручных материалов и элементов позволяет выбрать оптимальный вариант для данной усадьбы. Учитывая эпизодический характер использования такой дробилки, изготовление установки своими руками является выгодным и несложным мероприятием, а эффективность работы шредера зависит только от тщательности выполнения работ.

Три вида самодельных измельчителей

В домашних условиях шнековый и турбинно-фрезерный шредер сделать сложно, поэтому умельцы предпочитают собирать конструкции дискового типа, двухвальные шредеры, а также измельчители из дисковых пил.

Вариант № 1. Шредер двухвального типа

Среди самоделок это самый мощный аппарат, но и повозиться с ним придется изрядно. Два круглых вала центруют и размещают на коробчатой раме вертикально. На каждом из валов установлено несколько съемных ножей. Чем больше по периметру валов будет ножей, тем мельче щепу вы получите на выходе.

Двухвальный агрегат позволяет измельчать ветки диаметром до 8 см.

1. Горловина;
2. Несущая рама;
3. Каркас режущего блока;
4. Режущий вал;
5. Передаточный вал;
6. Передаточный ремень;
7. Двигатель;
8. Площадка.

Чертежи двухвального измельчителя на раме.

Двухвальный шредер — аппарат довольно мощный, он рассчитан на большие объемы и толстые ветки. Если вам нужно измельчать мелкий кустарник, то лучше обратить внимание на дисковую систему. Для тех, кого интересует мощность, внизу на видео в этой статье показано как сделать своими руками двухвальный шредер.

Вариант № 2. Шредер с режущим диском

Дисковый измельчитель — самый простой в изготовлении, здесь главное правильно сделать ножевой диск и не скупиться на качестве самих ножей.

Чертеж дискового шредера с ременным передаточным механизмом.

Если у вас двигатель мощностью от 3 кВт, то диск можно крепить непосредственно на вал двигателя. Для менее мощных аппаратов используется передаточный механизм.

С мощным двигателем режущий диск можно крепить прямо на вал.

Вариант № 3. Диски от циркулярки

Шредер из дисковых пил от циркулярки в изготовлении также довольно прост. Вам нужно заказать токарю вал, на который будут нанизываться диски, и приобрести набор самих дисков.

Чертеж режущего узла шредера из дисковых пил.

При сборке есть пара важных моментов. Во-первых, диски нанизываются на вал не вплотную, а через шайбы толщиной 7–10 мм. Во-вторых, зубья соседних дисков не должны находиться на одной линии, их нужно компоновать либо хаотично, либо по диагонали.

Зубья в дисковых резаках лучше компоновать по диагонали.

Особенности садовых шредеров

Садовые измельчители имеют простую конструкцию; при правильном выборе используемых компонентов собрать агрегат в домашних условиях несложно. Необходимо лишь определиться со схемой исполнения шредера — на основе электрического или бензинового двигателя.

Конструкция самодельного садового шредера будет состоять из следующих элементов:

• металлической рамы;
• двигателя;
• ножей, установленных на валу;
• защитного кожуха;
• короба для приёма измельченных отходов;
• пусковой системы.

Сделать садовый инвентарь можно в передвижном или стационарном варианте. Для изготовления рамы допустимо использовать каркас от верстака или сварить конструкцию самостоятельно из металлического уголка. Короб для приёма измельченных отходов выполняют из жести или пластикового ведра. Необходимо позаботиться о качественной защите режущего инструмента, который отвечает за перемалывание растительных отходов. Прочный кожух веткоизмельчителя своими руками, чертежи которого можно найти в интернете, выполняется из листовой стали или обрезка подходящей по размеру трубы.

Виды режущих насадок

Самодельные агрегаты и дробилки заводского изготовления используют режущие насадки различного типа. Выбор того или иного типа режущего инструмента будет зависеть от мощности привода и всей конструкции аппарата.

Наибольшую популярность получили следующие насадки:

• дисковые с лезвиями;
• фрезерные;
• фрезерно-турбинного типа.

Простейшие сучкодробилки оснащаются дисковым режущим инструментом, на котором располагаются многочисленные плоские лезвия. При вращении они перемалывают садовый мусор и отлично справляются с опавшей листвой и травой.

Фрезерные ножи выполнены в виде шестерёнки, на которую надеты многочисленные дисковые пилы. Такие насадки с легкостью перемалывают траву и ветки, но при этом необходимо следить за показателями влажности измельчаемых отходов. Мокрая трава и листья могут забить фрезу, после чего потребуется вскрывать корпус и очищать режущие кромки.

Фрезерно-турбинные насадки отличаются универсальностью использования, с легкостью справляясь с перемалыванием и утилизацией травы, веток и крупных древесных отходов. Их недостаток — это сложность самостоятельного изготовления: скорее всего, потребуется приобрести уже готовые насадки от заводских измельчителей.

Выполняем дереводробилку своими руками

Изготовление такого аппарата при наличии соответствующей схемы не представляет особой сложности. Необходимо лишь подобрать рабочий электродвигатель, мощность которого позволит в последующем с легкостью перемалывать ветки, траву и листья.

Схема с использованием стиральной машины

Популярностью пользуются самодельные садовые шредеры для листвы и щепы, которые выполнены из старой стиральной машины. Можно использовать не только электродвигатель, но и корпус с рамой, что существенно упрощает изготовление техники. Возможно выполнение измельчителя веток для мотоблока своими руками, который будет монтироваться на культиватор и другую механизированную технику.

Из инструмента понадобится:

• электродрель;
• плоскогубцы;
• шлифовальная машина;
• гаечный ключ и отвертка.

Мощность электродвигателя в старых советских стиральных машин обычно не превышает 1 кВт, поэтому шредер может применяться лишь для измельчения травы и опавшей листвы. Изготовить режущие ножи можно из обрезков металла, которые затачиваются и фиксируются на валу электромотора. Также можно использовать заводские насадки, которые отличаются качеством исполнения и существенно упрощают изготовление самодельного шредера.

Алгоритм работы будет следующим:

1. Корпус стиральной машины обрезают по высоте.
2. Внизу сбоку вырезают болгаркой отверстие шириной приблизительно в 20 и высотой 8 см. Полученное отверстие потребуется для выброса перемолотых растительных отходов. Около прорези выполняют кожух или крепят направляющие для фиксации пластикового ведра.
3. К обрезанному корпусу приваривают ножки.
4. На валу электродвигателя высверливают два отверстия диаметром 6−7 мм. Устанавливают в привод втулку с резьбой, фиксируя ее болтами.
5. На дне короба монтируют электромотор, используя для фиксации гайки и шпильки. На втулке внутри кожуха закрепляют ножи, которые располагаются на 10−15 см выше отверстия для выброса перемолотой травы.
6. Корпус скрепляется сваркой или выполняется разборным на болтах и другом креплении.
7. Останется подвести силовой кабель и смонтировать кнопку запуска. Можно использовать штатный пуск от стиральной машины, позаботившись лишь о необходимой длине силового кабеля.

Это простейший вариант измельчителя, для изготовления которого подойдет любая старая советская стиральная машина. Всю работу дачник сможет выполнить самостоятельно, обладая минимальным опытом работы с болгаркой и сварочным аппаратом.

Самодельный измельчитель из болгарки

Самостоятельно изготовленный измельчитель из болгарки — ещё один несложный вариант, реализовать который не составит особого труда. Для работы потребуются следующие инструменты и материалы:

• стальной уголок;
• металлическая емкость;
• крепежные элементы;
• покупные или самодельные ножи;
• листовая жесть;
• сварочный аппарат;
• электродрель;
• угловая шлифмашинка.

Мощности электроинструмента будет достаточно для перемалывания листвы и переработки небольших по толщине веток. Рекомендуется использовать для изготовления шредера старые болгарки, мощность привода которых составляет 3 кВт.

Сборка осуществляется в следующей последовательности:

1. Болгаркой нарезают листовой металл, после чего сваривают из него раму, которая напоминает по своему внешнему виду стул.
2. К выполненной полке приваривают листовой металл для основания измельчителя.
3. К каркасу при помощи хомутов крепят болгарку, располагая ее валом вверх.
4. В используемой металлической ёмкости вырезают отверстие размером 10 * 10 см.
5. В отверстие вставляют рукав, который можно выполнить из пластика или жести.
6. На дне ёмкости выполняют в центре отверстие, в которое будет входить вал от привода болгарки.
7. Металлическую емкость устанавливают на валу болгарки и дополнительно фиксируют ее к раме саморезами или болтами.
8. На дне емкости устанавливают диски или используемые самодельные ножи.

Выполненное самодельное устройство отличается простотой, а благодаря отличной мощности электромотора от болгарки такой самодельный измельчитель веток и травы справится с различными садовыми отходами. Ножи можно выполнить самостоятельно или приобрести уже готовые варианты от газонокосилки-триммера.

Изготовив садовые измельчители веток и травы своими руками из триммера, болгарки или привода от стиральной машины, можно получить функциональное и простое в использовании оборудование, которое позволит с легкостью утилизировать различный садовый мусор, в том числе обрезанные ветки, опавшую листву, скошенную траву и другие биологические отходы.

Сделать такое оборудование не составит особой сложности. Необходимо лишь определиться с используемой схемой выполнения агрегата и в последующем по имеющейся документации аккуратно сварить и собрать самодельный измельчитель, который по возможностям не будет уступать заводской технике.
