Устройство
Итак, каким может быть устройство максимально простых качелей?
- Основой конструкции станут две вертикальные стойки из профильной трубы размером не менее чем 60х60 мм. Она будут вкопаны и забетонированы. Высота над уровнем грунта — 2 — 2,5 метра; под землей окажется не меньше метра длины столбов.
Обратите внимание: именно профильная труба нами выбрана потому, что при той же массе погонного метра (от которой практически линейно зависит цена трубы) она обеспечивает большую жесткость.
- Горизонтальная перекладина — прямоугольная труба размером от 60х40 и длиной 1,5 — 2 метра (в зависимости от предполагаемой ширины сиденья). Ее большая сторона будет ориентирована вертикально, поскольку именно в этом направлении будет направлен вектор нагрузки. Крепиться к столбам она будет болтами М16 с гроверами и контргайками, которые не дадут резьбам раскручиваться.
- Основой сиденья станет пара отрезков уголка размером 40х40 и длиной 40 (для сиденья без спинки) или 80 (для сиденья со спинкой) сантиметров.
- Сиденье будет вывешено на оцинкованной цепи с карабинами. Снизу карабины будут зацеплены за просверленные в уголке отверстия; сверху для них будут предусмотрены два рым-болта.
Рым-болт.
Обратите внимание: к сожалению, встречающиеся в сети чертежи садовых металлических качелей своими руками ориентированы на использование сварки и непригодны для наших целей.
Как правило, чертежи садовых качелей из металла своими руками подразумевают использование сварки для соединения деталей.
Приступаем к работе
Итак, цели сформулированы. Перейдем в более практическую плоскость — к техническим проблемам и их решениям.
Столбы
Работа по их установке начинается с рытья котлованов. И, как водится, сразу возникает проблема: глубокую и узкую яму лопатой не выкопать.
Решением станет использование садового бура. Глубина ям нами уже упоминалась — около метра; предпочтительно использование бура, умеющего выполнять расширение ямы на уровне дна: расширение бетонирования помешает пучинистому грунту вытолкнуть столбы при замерзании.
Дно ямы засыпается тонким слоем щебня; затем столбы выставляются по отвесу, после чего яма засыпается щебнем. Засыпка уплотняется ручной трамбовкой.
Полезно: простейшая трамбовка получается из отрезка бревна или бруса.
К одному из торцов длинными саморезами или гвоздями крепится рукоятка из бруска 50х50, оструганного по краям под кругляк.
На фото– процесс бетонирования.
После того, как столбы надежно зафиксированы в вертикальном положении, уплотненный щебень заливается жидким цементно-песчаным раствором. Как правило, для бетонирования столбов используется бетон марки прочности М100. При самостоятельном приготовлении бетона стоит придерживаться следующих пропорций:
Марка по прочности | Соотношение цемента М400, песка и щебня |
М100 | 1 : 4,6 : 7,0 |
М150 | 1 : 3,5 : 5,7 |
М200 | 1 : 2,8 : 4,8 |
М250 | 1 : 2,1 : 3,9 |
М300 | 1 : 1,9 : 3,7 |
М400 | 1 : 1,2 : 2,7 |
М450 | 1 : 1,1 : 2,5 |
Перекладина
Отверстия размечаются и сверлятся 16-миллиметров сверлом; затем перекладина притягивается болтами (как уже говорилось, с гроверами и контргайками). Рым-болты вставляются в вертикально просверленные в перекладине отверстия и контрятся гайками с гроверами с обеих сторон.
Место под рым-болт следует усилить
Сиденье
Инструкция по сборке сиденья без спинки сложностью не отличается:
- В одной стороне каждого уголка сверлится пара отверстий под карабины для подвески, в другой — ряд отверстий для крепления брусков сиденья.
- Строганные бруски сечением 50х50 притягиваются к уголку болтами с полупотайными головками. Размер — М6 — М8.
Кстати: при небольшой (не более 60 см) ширине сиденья вместо бруска можно использовать толстую фанеру (15 — 18 мм).
Для защиты от влаги она предварительно пропитывается подогретой на водяной бане олифой; пропитка выполняется как минимум на два раза.
Как согнуть без сварки уголок для сиденья со спинкой?
- В одной его стороне делается треугольный вырез. Угол выреза равен разности 180 градусов и предполагаемого угла между спинкой и сиденьем.
Чтобы получить угол между спинкой и сиденьем в 120 градусов, нужно вырезать треугольник с 60-градусной вершиной.
- В месте выреза уголок сгибается.
- В стороне с вырезом сверлятся отверстия с шагом 15 см.
- Положение уголка фиксируется фанерной накладкой на уже знакомых нам болтах с полупотайными головками М6 — М8.
- Излишки резьбы, торчащие из гайки, срезаются заподлицо.
Цепи
Их длина подбирается таким образом, чтобы сиденье без спинки было строго горизонтальным, а сиденье со спинкой было опрокинуто назад на 10-15 градусов. Для крепления используются оцинкованные или выполненные из нержавейки карабины с пружинной защелкой или с резьбовой муфтой.
Карабин с защелкой. Обратите внимание на наличие зацепа на защелке: он не даст карабину разогнуться при любой нагрузке.
Карабин с муфтой.
Покраска
И сварные, и собранные на болтах, и кованые садовые качели нуждаются в покраске. Дело не только в эстетике: сталь, знаете ли, ржавеет при контакте с водой и воздухом. (См. также статью Дачный дизайн: особенности.)
Чем красить нашу конструкцию?
Все детали следует тщательно загрунтовать
- Доступное и проверенное временем решение — алкидная эмаль ПФ-115. Под нее сталь грунтуется глифталевым грунтом ГФ-021; поверхность предварительно зачищается металлической щеткой.
- Очень интересна для этих целей так называемая резиновая краска. Она может наноситься поверх той же ГФ-021 или без предварительного грунтования. Краситель отлично держится и на стали, и на деревянных поверхностях.
Можно ли красить фанеру, предварительно пропитанную олифой для большей водостойкости?
Да, но с учетом пары нюансов.
- На проолифленную поверхность ляжет только масляная краска. Разумеется, в нашем случае стоит использовать красители для улицы (их номер начинается с цифры 1).
Номер краски для наружных работ начинается с единички.
- Фанера шлифуется не только перед покраской, но и после нанесения первого слоя. При увлажнении на поверхности шпона поднимается ворс, который сделает высохшее покрытие шершавым на ощупь.
Преобразователь ржавчины
Пожалуй, в рамках нашего материала стоит упомянуть еще одно прекрасное средство, помогающее сделать лакокрасочное покрытие стали максимально прочным и долговечным.
Если профильную трубу зачистить от ржавчины сравнительно просто, то имеющие сложную форму кованые качели для сада подготовить к покраске подчас куда труднее. На выручку придет преобразователь ржавчины — реактив, превращающий Fe2O3 и прочие входящие в состав ржавчины соединения в исключительно прочную и химически стабильную пленку,предотвращающую дальнейшую коррозию.
Поверх обработанной таким образом поверхности любая краска может наноситься без какой-либо дополнительной подготовки и даже без грунтования. Единственная тонкость, связанная с применением реактива: пластовую ржавчину все-таки придется предварительно удалить вручную.
Один из препаратов для преобразования корродировавшего слоя стали в прочную пленку фосфатов.
Надеемся, что наши рекомендации окажутся полезными читателю и помогут ему соорудить собственные качели для дачного участка с минимальными затратами времени и средств. Как обычно, прикрепленное видео в этой статье содержит дополнительную тематическую информацию. Успехов!
Отличная статья 0
Садовые качели своими руками из металла: фото разных конструкций
Прежде всего, нужно определиться, какого рода устройства будут размещены на участке:
- семейные – большие, рассчитанные на три-четыре человека, изготавливаются в виде скамьи со спинкой, подвешенной на цепях к раме;
На боковых стойках можно предусмотреть подставку под книгу или стаканы
- детские – отличаются многообразием вариантов, выполняются в форме лодочек, подвесных сидений;
Детские качели могут быть частью комплекса с горкой и батутом
- мобильные – подвешиваются на естественных опорах (деревьях) или на перекладинах веранды или беседки.
Качающаяся скамья на открытой веранде
По типу конструкции устройства можно разделить на два варианта:
- на горизонтальном подвесе – представляют собой перекладину с опорной точкой в центре;
На таких качелях можно качаться только вдвоем
- на вертикальном подвесе – имеют в основе принцип маятника и состоят из сидения, подвешенного на перекладине.
Самая обычная модель качелей-маятника: доска и две веревки
Если говорить о положительных и отрицательных сторонах разных конструкций, то стоит отметить, что горизонтальные устройства предполагают, что для раскачивая на них должно быть два человека, что не всегда удобно. А вот вертикальные модели позволяют наслаждаться им в одиночку или компанией.
Садовые качели – отличное место для романтических свиданий

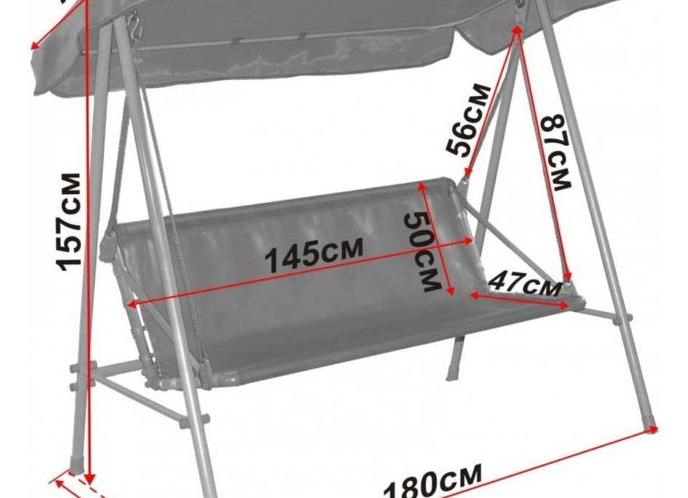

Чертежи, размеры и фото садовых качелей своими руками из металла
Разобравшись с моделью, нужно приступить к составлению подробного чертежа. За основу можно использовать чертежи и фото садовых качелей своими руками из металла:
Схема конструкции из профильных труб
Самый обычный пример – качели своими руками из профильной трубы. Для несложной конструкции достаточно диаметра труб в пять сантиметров. На поперечной стойке сваркой закрепляются скобы. К ним, в свою очередь, крепятся подшипники. В качестве подвесов используют цепочки или жёсткие стержни. Сидение можно сделать жёстким, в форме кресла или мягким, изготовленном из куска крепкой кожи или ткани.
Качели на мобильной опоре
Модель на мобильной опоре состоит из основания и кресла-кокона. Опору можно изготовить своими руками из труб или купить в магазине. Раму для кокона сооружают из тонкой арматуры.
На что нужно обратить внимание при составлении чертежа:
- конструкция должна быть устойчивой, поэтому опоры лучше бетонировать;
- качели с крышей от дождя и солнца не стоит делать высокими;
- важно правильно рассчитать расход материалов и размеры устройства.
Для расчёта можно применить следующий алгоритм:
Ширина скамьи | 40-60 см на человека |
Высота сидения | 50 см |
Промежуток от скамьи до поперечины | Измеряется в зависимости от роста пользователя |
Расстояние до боковых опор | 300 мм для цепных подвесов 400 мм для веревочных |
Важно! Расстояние до боковых опорных стоек должно быть безопасным, чтобы при пользовании устройством не удариться.
На качелях для малышей нужно предусмотреть ремни безопасности
Еще один важный момент, о котором нужно не забывать – выбор места для установки этого объекта. Прежде всего, понадобится ровная площадка. Это гарантирует прочность и безопасность конструкции. Кроме того, для раскачивания должно хватать места. Нельзя, чтобы раскачивающийся человек ударялся о деревья или цеплялся за ветки кустов.
Чертеж простой конструкции
И последний важный фактор для расположения качелей – удалённость от хозпостроек и дороги, приятный глазу вид на сад или водоём.
Конструкция качелей может быть самой разнообразной
Качели своими руками из профильной трубы: пошаговая инструкция
Чтобы изготовить самодельные качели для дачи из металла потребуются следующие инструменты:
- сварочный агрегат и болгарка;
- молоток, тиски, пила, напильник;
- лопата или садовый бур;
- рулетка, уровень;
- шлифмашина по дереву (если сидение будет из древесины).
Материалы для работы:
- металлические трубы с диаметром не менее пяти сантиметров;
- стальной уголок;
- шарикоподшипники;
- цемент, щебень, песок для бетонирования;
- дерево для скамьи;
- краска.
Модель А-образной формы
Выбрав место для расположения конструкции, нужно тщательно разметить расположение опор. При помощи садового бура делаются четыре отверстия в земле, в которые устанавливаются опоры. В некоторых конструкциях вместо ям для бетонирования потребуется вырыть траншею.
Диаметр садового бура для работы – 20 сантиметров
От того, насколько прочным будет каркас качелей, зависит их безопасность, поэтому основанию нужно уделить особо пристальное внимание. Трубы нарезаются болгаркой на необходимые по длине отрезки. Потребуется:
- боковых стоек – 4 шт;
- перекладина – 1 шт;
- линии жёсткости – 2 шт.
Каждый отрезок тщательно обрабатывается от неровностей и острых краёв.
Работая с металлом нужно обязательно использовать очки и перчатки
Стойки приваривают к трубам основания. Сверху сваркой присоединяют перекладину. Основание засыпают щебнем и бетонируют. После нужно выждать минимум пять дней, чтобы цемент окончательно набрал крепость.
Каркас качелей
На поперечине закрепляют скобы для подвесного механизма. Вместо них можно использовать кольца из металла, крюки или механизм, изготовленных в заводских условиях.
Крюк удобен тем, что при желании качели можно снять
Сидение лучше изготовить из дерева. Для него потребуются тщательно отшлифованный брус или штакетник. В качестве основания сидения используется металлический каркас. Планки закрепляются на нем при помощи болтов. Для удобства в качели нужно предусмотреть спинку и опоры под локти. Это деревянное кресло крепится в четырёх точках.
Схема навешивания кресла
Остаётся закрепить кресло на подвесах и покрасить всю конструкцию для защиты от влаги. Можно предусмотреть козырёк над качелями от солнца и ветра. Он может быть отдельно закреплён над перекладиной или быть частью раскачивающихся элементов. Для козырька обычно делают лёгкий металлический каркас и обтягивают его тентовой тканью.
Крышу можно изготовить из поликарбоната
Подробно о монтаже качелей из металла рассказано в следующем видео:
Советы мастеров
- Для подвесов лучше использовать цепи. Они выглядят эстетичнее и намного прочнее троса или верёвки.
Для цепей можно использовать специальные крепежи
- Минимальные размеры опоры для устойчивости конструкции – 250 на 150 сантиметров.
- Наиболее устойчивы опоры в форме буквы А.
- Если к А-образным опорам приварить нижние поперечины, качели можно не бетонировать и при необходимости передвигать на другое место.
Качели с нижними поперечинами можно поставить в любое место участка
- Для детских моделей лучше делать одно или двухместное сидение. Широкие скамьи больше подходят для взрослых.
- Цепи для детских конструкций лучше выбирать с мелким звеном, чтобы ребёнок не прищемил пальцы.
- Перед покраской конструкцию лучше обработать составом от ржавчины.
Детские модели лучше выкрасить яркими красками
- Если покрасить качели автоэмалью, они долго не будут ржаветь.
- Чтобы в отверстия труб-опор не попадала вода, нужно сделать заглушки.
- Для бетонирования опор применяется цемент марки М400.
Садовые качели своими руками из металла, чертежи и размеры и фото которых были приведены, являются классическими для дачного участка. Для их изготовления понадобится металлическая труба и деревянные планки. Домашний мастер может внести в эти конструкции оригинальные изменения, которые придадут устройству эксклюзивный вид.
Достоинства и недостатки профильной трубы
Если подробно разобраться с достоинствами профильной трубы, то получится следующий список.
- Форма трубы оптимизирована для быстрого производства, а значит она очень проста и удобна в работе.
- Очень экономичный материал, особенно если сравнивать с арматурными конструкциями.
- Ребра жесткости, которые расположены на конструкции, сильно увеличивают верхний предел допустимых нагрузок.
- Материал отлично сопротивляется механическим повреждениям — его сложно деформировать при помощи удара.
Однако, вместе с достоинствами, у качелей из профильной трубы есть и свои недостатки:
- Большая часть операций, которые можно делать с трубой, не требуют сложного оборудования. Кроме одной — сгибания. Её очень сложно согнуть, и всё из-за тех самых ребер жесткости. Для этого вам понадобится специальный станок.
- Углеродистая сталь легко ржавеет и поддается разрушительному влиянию влаги. От этого недостатка можно избавиться при помощи процедуры оцинковывания, но она также сильно повышает цену на итоговую конструкцию.
Типы крепления качелей и классификация
Перед тем как выбрать схему по которой будем собирать металлические качели своими руками, нужно определиться со способами их крепления к несущей конструкции.
Существует два основных типа крепления для подвесных качелей:
- на рым-гайки;
- на узлы.
В первом случае вы делаете следующее:
- Делаете сквозные отверстия в горизонтальной балке с помощью сверла (~5 мм);
- Просовываете длинные болты с шайбами, закручиваете рым-гайки;
- Крепите карабины и цепи или канаты на них.
Во втором случае последовательность такова:
- Перекидываете канаты через перекладину;
- Делаете морской узел;
- Крепите другие концы каната к сидушке.
Подвесные металлические качели
Самодельные качели для дачи из металла зачастую достаточно маленького размера. Это, обычно, небольшие сиденья на одного человека, в основном детские. Им не нужно стационарное основание для того, чтобы повесить их во дворе необходимо лишь дерево с достаточно толстыми ветвями или опорная конструкция.
Железные качели для дачи
Подвесные качели чаще всего вешаются на цепь или крепкие веревки — в зависимости от желания и стилевого оформления. При этом закрепить их можно и без повреждения самой ветки: замотать цепь или веревку скользящим узлом, что обеспечит достаточно крепкое сцепление. Тут главное правильно рассчитать толщину самой подвески.
Пример крепления на цепь.
- Просверлить крупное сквозное отверстие по ширине сидения толщиной 7-9 мм (по красной линии на картинке);
- Протянуть цепь через просверленное отверстие цепь;
- По краям сидения вкрутить стальные болты таким образом, чтобы зафиксировать цепь.
Стационарные качели из металла
Стационарные садовые качели из профильной трубы своими руками – более сложный вариант, но не менее популярный. Отлично подходит, если необходимо установить сиденья для двоих-троих людей.
Качели для улицы металлические
Для стационарных качелей кроме самого сиденья необходимо изготовить каркас из профильной трубы. Это — несущий элемент всей конструкции, на него будут ложиться самые тяжелые нагрузки, так что и делать его нужно со всем вниманием. Крепление к стационарному каркасу имеет несколько разновидностей.
- Первая — на пружину. Работает не только как крепление, но и как амортизатор. Только выбирать нужно очень тщательно. Для того, чтобы удобно закрепить саму пружину на конструкции, необходимо сделать ушко. Обычно оно приваривается прямо к поперечной балке — так можно обеспечить достаточную надежность подвески.
- Вторая разновидность — на кольцо. Обычно это анкер с кольцом на конце или монтажная площадка. В таком случае необходимо просверлить центральную банку, установить в неё крепление и как следует закрутить болты. Также можно использовать заклепки или любые другие конструкционные решения.
Качели в виде скамьи или дивана с рамой из металла
Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.
Сварные качели для дачи
Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:
- данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
- фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
- к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.
Материалы и инструменты
Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:
- Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
- 4 стальных уголка;
- 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
- 2 деревянных полотна;
- трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
- сварочный аппарат;
- плоскогубцы;
- молоток;
- тиски;
- болгарка или ножовка по металлу;
- строительный уровень;
- рулетка;
- специальная краска по металлу от коррозии;
- рым-шурупы 5х80мм, 4 штуки.
- такелажная скоба М5, 6 штук;
- болт М6х30, 4 штуки;
- гайка М6, 4 штуки;
- пружинная шайба М6, 4 штуки.
Пошаговая инструкция
Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм. | |
Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник. | |
Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками. | |
Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны. | |
Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д. | |
Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины. | |
Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы. | |
Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь. | |
Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур. | |
Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400. | |
На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова |
После завершения строительства рекомендуем покрасить сварные качели из железа антикоррозионной краской. Это сохранит ее от непогоды и ржавчины
Одинарные качели из металла
Одинарные качели из труб своими руками можно сварить как стационарными, так и переносными — всё зависит от того, кто будет ими пользоваться и сколько свободного места у вас есть на участке.
Стационарные качели обладают самой большой устойчивостью из всех перечисленных вариантов: дети не смогут их перевернуть даже во время самой активной игры. Однако из-за этого у них появляется недостаток – малая мобильность: их нельзя убрать во время непогоды. Переносные, конечно, не так устойчивы, но и намного более удобные, чем стационарные.
Основные этапы монтажа
Для сварки каркаса качелей из профиля необходимо взять трубу и разрезать её на две равные части, каждая по 3100 мм. Края вертикальных стоек срезать под угол 45 градусов. После этого необходимо сформировать букву П — приварить к концам этих двух отрезков третий. Его края также следует обрезать под углом 45 градусов. | |
Второй шаг — формирование конструкции качелей из металла своими руками на подшипниках. Нужны два отрезка длиной по 5 сантиметров от трубы диаметром в 90 миллиметров. В них и вставляются подшипники, после чего обвариваются для закрепления. С другой стороны для дополнительной фиксации приваривается небольшой кусок металла, перекрывающий трубу. В подшипники будет вставляться отрезок трубы с диаметром в 27 миллиметров. | |
К трубе в 27 миллиметров привариваются две пластины — это будет крепеж под карабины. Сама конструкция под подшипники закрепляется на перекладине при помощи двух кусков металла. Они привариваются по бокам трубы, в которую вставлены в подшипники. Важно — перед началом сборки этой части нанести на подшипник солидол и периодически смачивать его водой. Если этого не делать, то материал будет нагреваться от сварки, начнется расширение стали и конструкция будет испорчена. | |
После того, как сборка рамы закончилась, необходимо выкопать под неё две ямки, вставить туда концы трубы и тщательно всё забетонировать. После того, как бетон засохнет, нужно приварить стабилизирующие откосы из остатков труб. | |
Сваривается каркас под сиденье садовых металлических качелей из заготовленной профильной трубы. Используем сварочный аппарат. На краях крепим рым гайки (отмечены зелеными точками). | |
Крепим карабины к рым гайкам и соединяем все стальной цепью. |
Как сделать сидушки для качелей из металла
Такие двухместные качели из профильной трубы часто можно встретить на детских площадках. Для начала пару слов о достоинствах и недостатках.
Большие металлические уличные качели
Достоинства:
- прочность — самое главное достоинство таких качелей. Ребра жесткости сильно увеличивают сопротивление конструкции на изгиб;
- экономичность — профильные трубы легки в производстве, что помогает значительно снизить стоимость всех материалов;
- долговечность.
Недостатки:
- тщательный уход — если не оцинковывать профильные трубы и не покрывать их защитными составами, то через некоторое время появится ржавчина;
- сложность сгиба труб — для этого может понадобится дополнительное оборудование.
Как сварить каркас для качелей из металла своими руками на дачу, подготовить фундамент и подвесить сидушки мы уже неоднократно рассказывали, поэтому сейчас расскажем какое сидение подойдет для такой конструкции и его размеры.
Необходимы такие части: 3х1600м; 3х880мм; 2х200мм; 5х500мм. Подробнее на чертеже.
Устанавливается длинный отрезок 1600мм, к нему приваривается 3 коротких по 500мм— получается буква Ш. Со свободных торцов приваривается ещё один длинный отрезок. Спинка формируется точно также. Всё закрепляется уголками по краям каждой части конструкции и сваривается между собой под углом в 90 градусов. К конструкции прикрепляются два куска доски при помощи болтов.
Чтобы сделать спинку более удобной для сидения, необходимо установить её под углом 115 градусов. Для этого нужно сделать соответствующее сечение на концах 880 мм отрезков для спинки.
Декорирование и уход за металлическими качелями
Для того чтобы качели из труб, которые вы сделали своими руками, прослужили как можно дольше, рекомендуем предварительно задекорировать их и после раз в полгода-год подкрашивать специальной краской по металлу.
Вот чем ещё можно покрывать металл:
- растворитель для ржавчины;
- краска-эмаль по металлу;
- грунт для обработки поверхностей;
- краска с добавлением порошка металла (желтого цвета).
После того, как постройка завершена, вы можете задекорировать конструкцию:
- Сшейте чехлы для сиденья. Для них подойдет плотная ткань, которая не боится контакта с влагой.
- Распишите боковые стойки узорами или рисунками. Для этого понадобится трафарет с узорами или фигурками, краска для металла и кисточка (или губка). Приложите трафарет к стенкам. Возьмите губку и смочите краской. Промокните трафарет и уберите его. Повторите процедуру несколько раз.
- Украсьте площадку рядом с самодельными качелями из железа для улицы. Посадите цветы, постройте небольшой декоративный забор, расставьте скульптуры.
Как выбрать качели из металла
При покупке металлических качелей для дачи в магазине следует обратить внимание на:
- размер и габариты. Как правило, качели имеют ширину 2-2.5, которая является универсальной и позволяет вам без труда установить ее на любой тип участка. Если нужны уникальные габариты, лучше всего сделать на заказ.
- Материал изготовления. Заранее определитесь, какой именно материал вы хотите видеть. Классический вариант – из металла и дерева, однако есть и современные материалы, например высокопрочный пластик, стальные прутья.
- Стоимость. Это немаловажный фактор, так как на рынке вы можете найти абсолютно любые модели на разный бюджет.
Предлагаем рассмотреть несколько моделей одноместных и двухместных качелей из металла, которые сейчас популярны на рынке:
Модель | Стоимость | Производитель | Габариты и вес, допустимая нагрузка | Допустимая нагрузка | Основные плюсы и особенности |
---|---|---|---|---|---|
8 990р | Китай | 1,9х1,13х1,8м | до 300 кг | ● двухместные качели;
● мягкое сиденье; ● тканевой навес. |
|
3 710р | Россия | 1,37×1,42×1,8м | до 90 кг | ● одноместные качели;
● основания изделия устанавливаются в бетон; ● деревянная сидушка с креплением на цепи. |
|
6 890р | Россия | 3х1,2м | до 100 кг | ● двухместные качели;
● деревянное сиденье; ● крепление – стальная цепь; ● без фундамента |
|
12 990р | Россия | 2,9х1,55х2м | до 250кг суммарно | ● двойные качели;
● материал сидений – пластик; ● подходит для детей 3-10 лет; ● материал изготовления – сталь |
В заключении хотелось бы сказать, что несмотря на то, захотите ли вы собрать металлические качели самостоятельно или же приобрести готовое изделие, необходимо смотреть в первую очередь на их качество и удобство в использовании, выбирать только самое лучшее. Надеемся что теперь вы знаете как это сделать. Удачи!
Садовые качели для летнего отдыха на даче можно смастерить своими руками, необходимо только выбрать чертёж. Сделать качели можно из разных материалов, подобрать модель по вкусу.
Садовых качели из металла
Конструкции из профилированных труб, листового гнутого железа, ковки — надежные и прочные, с длительным сроком службы. Соорудить качалку можно самостоятельно, в том числе из вторичного материала.
Основные материалы, которые используют для опорной и несущей перекладин:
- металлический профиль;
- балки из стали;
- трубы различного сечения;
- раскроенный листовой металл;
- алюминиевый профиль.
Необходимые материалы для работы
Сидения скамейки обычно изготавливают из дерева, металл разогревается на солнце. Выделяют несколько основных видов:
- качели–скамейка для нескольких человек;
- детские;
- переносные подвесные;
- модели на пружинной подвеске.
Выбрав вид конструкции, переходят к поиску готовых чертежей садовых качалок, либо прочерчивают схему самостоятельно.
Второй вариант подходит на случай, когда конструкцию планируют делать из подсобного материала, который есть в хозяйстве.
Есть три вида изделий для отдыха, форма их напоминает буквы А, Л, П. Подобный конструктив оптимальный, с точки зрения надёжной устойчивости.
К основным достоинствам металлоконструкций относятся:
- надёжность, прочность;
- длительный срок службы;
- практичность, за ними легко ухаживать;
- устойчивость перепадам температур, ультрафиолетовому излучению;
- хорошо выдерживают ветровые нагрузки;
- органично вписываются в ландшафтный дизайн.
Металл комбинируют с деревом, пластиком.
Чертежи металлических качелей
Качели со скамейкой на несколько человек
Этот тип семейных качалок оригинально впишется в планировку дачного участка. Они в большом ассортименте выпускаются серийно. Переносные или стационарные комплектуются навесом (тентом), либо с жестким укрытием (дерево, поликарбонат). Качели с крышей выгоднее, металлические элементы не греются на солнце, есть защита от дождя. Дополнительно устраивают противомоскитные занавески.
Качели со скамейкой, рассчитанные на 2–3 человек, — типовые модели для садовых участков.
Пред. 1из3
Основные элементы конструкции.
Конструкция с А–образными опорами | Комплектация |
Каркас |
|
Скамья, сидение |
|
Размеры рассчитывают с учётом модели.
Есть 2 типа соединения деталей. Предпочтительнее сварной, так как винтовой крепёж под воздействием эффекта вибрации при раскачивании раскручивается. Необходимо периодически подтягивать болты и гайки.
Выделяют два вида соединений элементов конструкции: сварной и сборный
В перекладине просверливают отверстие, в него вставляют болт, к которому крепится рым–гайка. При помощи соединительного кольца подвешивают скамью. Соединение периодически смазывают, чтобы избежать повреждения механизма, скрипа.
Скамью подвешивают к ригелю на канатных верёвках, цепях, металлических тросах
Строительство железных качелей начинают с установки каркаса. Для переносных конструкций правильнее сделать соединительную раму из металлопрофиля по нижнему периметру каркаса. Стационарные — вкапывают в землю на глубину 50–60 см, затем бетонируют.
Все металлические элементы конструкции обрабатывают составами, препятствующими образованию ржавчины, красят.
П–образные качели
Они конструктивно проще и состоят из боковых столбов и перекладины. Устойчивость обеспечивают верхние угловые планки, соединяющие опоры.
П–образная конструкция менее устойчива, поэтому такие качели заглубляют в землю, с последующим бетонированием
При составлении плана, схемы модели нужно учесть некоторые моменты. Сидения подвешивают на высоте 50–60 см. От боковых опор делают минимальный отступ в 30 см.
Садовые качели своими руками из дерева
Деревянные конструкции естественным образом вписываются в концепцию ландшафтного дизайна. В хозяйстве всегда можно найти материал для заготовки из древесины: брус, брёвна, доски. Простота обработки, пластичность дерева — ещё одно достоинство. В отличие от металла не так сильно греется на солнце.
Долговечность конструкциям придаёт обработка средствами, препятствующими проникновению влаги в материал, лаками, образующими плёнку на поверхности.
Также возможен вариант сборки качелей из дерева и металла
Каркас делают такой же формы, как для металлоконструкций. Для постройки качели выбирают модель, делают её схему. Перед черчением решают какой вид дерева будет применяться.
Раскладка материала на 3–х местные качели.
Конструктивные элементы | Материала, размеры (мм) | Количество |
Опорный каркас | Брус — боковая опора: 100 х 100. | 4 штуки (3 метра) |
Ригель | Брус: 80 х 80. | 2,5 метра/погонных |
Скамейка, спинка |
|
|
Крепление | Болты, саморезы, уголок из металла, рым–гайки (крепление качели) |
Замеры делают метром, ровность конструкции проверяют уровнем, строительным уголком. Детали раскраивают пилой, электролобзиком. Шлифуют наждачной бумагой, болгаркой со специальной насадкой. Для вкручивания саморезов используют шуруповёрт, отверстия в дереве делают дрелью свёрлами разного диаметра.
Советуем посмотреть видео: простая сборка деревянных качелей своими руками.
- Размечают заготовки по чертежу. Пилой, элекролобзиком раскраивают заготовки.
- Собирают боковые стойки А–образного каркаса (брус 100 х 100 мм). Для устойчивости их соединяют боковыми стяжками (доска 30 х 100 мм), скрепляют болтами.
- Соединяют готовые боковые стойки перекладиной (брус 80 х 80 мм) с помощью болтов, металлических уголков.
- Из бруса (56 х 53 мм) собирают две рамки: сидения (200 х 50 см) и спинки (200 х 65 см). На каркас на саморезы нашивают облицовочную доску.
- В перекладине просверливают отверстие, вставляют болт, к нему прикрепляют рым–гайку и соединительное кольцо.
- К краям скамейки, спинки прикручивают рым–гайки, протягивают через них трос (цепь, канатную верёвку) и соединяют с перекладиной.
Боковые стойки стационарных конструкций должны быть на 50–60 см длиннее. Перед заглублением в землю необходимо их обработать средствами, препятствующими проникновению в дерево влаги. Самый простой способ обмазать битумом.
Читайте на нашем сайте: как сшить подушки для качелей своими руками.
Эскизные чертежи деревянных качелей для дачи
Как сделать садовые качели из профильной трубы
Этот материал оптимальный с точки зрения распределения нагрузок на каркас. Несложная сварная конструкция из профильной трубы 50 мм станет основой для изготовления детской качели.
Размеры конструкции: высота 1,8 м; ширина шага стоек 1,4 м; ширина перекладины 1,6 м. Ширина сидения 0,5 м; глубина 0,35 м; высота от земли 0,5 м.
Понадобятся:
- 16 м профильной трубы 50 мм для стоек;
- 2 метра металлического уголка;
- доска для изготовления сиденья;
- металлические петли («ушки»), к ним крепят качели;
- 2 подшипника.
Материалы для создания деревянной качели на садовый участок для отдыха
Предварительно надо подготовить ямы для бетонирования опор. Песок, цемент, ёмкость, в которой готовят раствор.
Понадобятся: сварочный аппарат; болгарка с насадкой или пила по металлу; электродрель с набором свёрл; рулетка, уровень.
Последовательность сборки:
- Сначала сваривают А–образные боковые стойки с шагом между ними 1,4 м. Помните, что 50–60 см стоек будет заглубляться в землю и бетонироваться.
- Затем к боковым опорам устанавливают перекладину с предварительно приваренными металлическими петлями.
- Из уголков собирают каркас сидения, методом сварки. К нему прикрепляют профильную трубу — подвесы сидения.
- Монтируют подвесную конструкцию к перекладине на подшипники.
Подробнее узнать о сборки качелей из профильной трубы можете из статьи на нашем сайте.
Как смастерить качелю–кокон
Качеля–кокон — своеобразная форма и то, что она вызывает ощущение, ассоциацию с уединённым отдыхом.
Модным элементом интерьеров домов стала качеля–кокон
Изготавливают кокон из разных материалов:
- сварных, сборных металлических конструкций;
- согнутых пластиковых, полипропиленовых труб;
- ротанга, лозы;
- натуральной синтетической бечёвки.
Это не весь список материалов, из которых изготавливают кокон. Основное — сделать прочный каркас. Металлические обручи и дуги декорируют разными средствами. Металл обрабатывают красящими составами, обматывают бечёвкой, тканым материалом. Главное — подойти к работе творчески.
Как сделать качели-кокон своими руками показано в видео.
Качели прикрепляются к стационарной опоре из дерева, металлического профиля. Её изготовление требует определённых навыков работы с этими материалами. Проще сделать конструкцию, прикрепив её к подвесной опоре такелажным механизмом. Раскачивающий эффект достигается не только с помощью амплитудных колебаний. Кокон подвешивают на прочную пружину, которая выдерживает вес человека.
Создание качели состоит из нескольких этапов:
- Прочерчивают схему каркаса. Рекомендуемая высота кокона на одного человека от 1 до 1,4 м; глубина от 0,9 до 1,2м; ширина от 1 до 1,2 м. Подбирают их в зависимости от роста, веса членов семьи.
- На основании чертежа делают каркас кокона. Он состоит из обруча по периметру и 1–3 рёбер жесткости по радиусу. Дополнительно усиливают поперечными перемычками из пластин металла, пластиковых труб.
- Следующий этап — декорирование, заполнение каркаса кокона. В зависимости от материала каркас маскируют, либо оставляют его открытым. Пространство между ребрами жесткости заполняют ротангом, бечёвкой, натуральной или искусственной, ткаными материалами.
- Кокон прикрепляют к подвесной опоре при помощи такелажных соединений на трос, цепь, канатную верёвку, ремни. Они цепляются непосредственно к верхней части каркаса. Если подвешивают на пружину, то лучше на этапе сборки основы приварить металлическое кольцо.
Внутрь кокона вкладывают подушки с мягким наполнителем.
Начинать работу нужно с чертежа, чтобы сделать правильно расчёт, механизм был функциональным, удобным в пользовании. Качели, изготовленные своими рукам, доставляют особое удовольствие, ведь в них вложены вдохновение, фантазия. Они предмет гордости за свою работу.
