Как крепить водосточный желоб

Как правильно подобрать нужное крепление?

Всего для закрепления водостока вам понадобятся такие крепежные элементы:

• Кронштейны, на которые вы будете крепить желоба. Подобрать подходящее крепление вам будет не сложно, исходя от формы и габаритов приобретенных желобов.
• Хомуты – специальные приспособления, которые позволяют крепить сливные трубы к стене. Такое крепление также подбирается в зависимости от вида и размеров сливных труб. Также определитесь с материалом изготовления хомутов: если это будет пластик, то у него две точки крепления, а у металлических – одна, длинный метиз.

В продаже вы найдете крюки двух видов:

• Длинные крепят к обрешетке, к стропильным ногам.
• Короткие – к лобовой доске, по изначальному плану или ввиду того, что кровля уже установлена.

Расстояние между крюками должно быть в идеале около 50 см, максимально – 60 см. Если вы используете длинные крюки-держатели, их лучше прикручивать через обрешетку прямо к стропилам, тогда само крепление водосточной системы будет более прочным.

По окончанию установки и длинные, и короткие крюки сверху нужно закрывать карнизной планкой.

Конечно, длинные крюки согласно всем инструкциям необходимо крепить под кровельное покрытие прямо на обрешетку. Но нередко бывают ситуации, что старое кровельное покрытие снять вот так просто не получится, как и приподнять.

Например, оно старое, поэтому такие крюки нередко прикручивают даже на подшивку карниза. Несмотря на всю нелогичность этого метода, на практике он оказывается нередко рациональным и порой единственно возможным.

В основном, по правилам, металлические крюки применяют для металлического водостока, а пластиковые — для пластикового. Сегодня редко, но все же используются медные крюки:

Как правильно располагать кронштейны?

На этом этапе у вас возникнет вполне ожидаемый вопрос: как крепятся водостоки к самой крыше? Крюки для них монтируют к лобовой доске, ветровой, к карнизному свесу или прямо на стропильные ноги.

На стропильные ноги крепление устанавливают тогда, когда лобовой доски нет как таковой в принципе или ее важно оставить нетронутой ради определенного эстетического эффекта. Но, если кровля уже готова, тогда единственный рациональный вариант – это крепление крепежа к лобовой доске:

Иногда крепеж для водосточной системы приходится устанавливать прямо к обрешетке кровли. Для этой цели используются специальные удлиненные хомуты, которые фиксируют в двух точках. Кронштейны крепятся к стропилам (через обрешетку) только предварительно загнутые.

Часто домашние мастера пытаются сэкономить и ставят кронштейны слишком далеко друг от друга, хотя расстояние между крепежом не должно превышать 60 метров. Если нарушить это правило, со временем водостоки деформируются и постепенно повреждаются под давлением веса воды, льда и снега.

Также важно угадать с расположением кронштейнов, чтобы они не оказались слишком низко или слишком высоко относительно края крыши. Если крюки будут расположены ниже, чем нужно, дождевая вода с них будет плохо попадать в желоб, станет разбрызгивается и на фасаде пойдут потеки.

Иногда такая ошибка монтажа даже приводит к поломке и обрыву самого крепежа. А правильно, если желоб немного выступает за край, хотя бы наполовину его ширины. Если же водосток установить слишком высоко, то механическое давление на него и его крепления будет в разы больше нормы, и самой водосточной системе придется выдерживает на себе уже есть груз сходящего снега.

По окончанию монтажа крепления важно правильно установить и выровнять каждый крюк:

Учитывайте также, что при установке металлочерепицы также используется антиконденсатная пленка с припуском:

Как крепить современные водостоки из пластика?

Всего вам понадобятся для монтажа пластикового водостока такие инструменты: шнур, ножовка или болгарка, шуруповерт или отвертка, перфоратор, карандаш, рулетка, лестница, крюкогиб или тиски.

Давайте разберемся на примере, как правильно монтировать пластиковую водосточную систему. Всего на это занятие вам достаточно будет потратить около суток времени. Главное – правильно рассчитать уклон желоба в сторону воронки, чтобы вода легко стекала и подтаявший лед быстро спадал вниз. Согласно строительным нормам, на каждый погонный метр желательно делать 1 см уклона. Далее следуйте такой инструкции:

• Шаг 1. Итак, производим разметку крючков: выложите их на ровную поверхность вплотную друг к другу.
• Шаг 2. Теперь на крюке, где будет монтироваться желоб, сделайте засечки на столько сантиметров, сколько необходимо для создания уклона, и отметьте этом место карандашом.
• Шаг 3. Приложите линейку и начертите линию от первой отметки до последней. Линия получится не горизонтальной, как вы понимаете, и именно по этой линии вы будете крепить кронштейны.
• Шаг 4. Далее, если они у вас металлические крюки, тогда вам понадобится специальный крюкогиб, если же нет – тогда небольшие тиски. Их следует зажимать по черте и выгибать на себя.

На этом этапе устанавливаем все крюки, проверяя при этом угол загиба. Обратите внимание, что угол загиба у всех крюков должен быть один, а разным только само место загиба по линии.

Итак, шаг за шагом:

• Шаг 1. Возьмите крюк с самым малым загибом и прикрутите его к карнизу. У вас должна получиться самая высокая сторона крепления жалоба и самая низкая.
• Шаг 2. Проследите за тем, чтобы край кровли приходился как раз на середину крюка. Это важно, чтобы съезжающий зимой снег не повредил жалоб и дождевая вода попадала точно в воронку.
• Шаг 3. Теперь натяните между первым и последним крюком шнуровку или прочную нить, и прикрепите все оставшиеся крюки четко по этой линии. Расстояние между крючками у вас должно быть от 50 см до 65 см.
• Шаг 4. Теперь берем желоба и монтируем их. Обратите внимание, что у современных водосточных систем по краям жалобам есть специальные полосы, которые просто защелкиваются, а продуманная резиновая прокладка защищает их от протечек. Она обычно черного цвета и ее трудно не заметить.
• Шаг 5. Теперь поставьте заглушку желоба. Ее следует поставить сначала с внутренней стороны крючка и нажать на его внешнюю сторону.

Важно, чтобы при этом смонтированный желоб оказался перпендикулярным к земле:

Продолжаем установка водостока:

• Шаг 1. Следующим шагом замерьте расстояние от воронки до соединителя желоба, и при этом учитывайте, что он нам в процессе монтажа зайдет в воронку и соединитель до 7 сантиметров.
• Шаг 2. Установите воронку так, чтобы она была находилась от края кровли на 20-30 см.
• Шаг 3. Отрежьте еще кусок жалоба. Удобнее всего резать пластиковый желоб обычный ножовкой с мелким зубом, или же болгаркой с тонким кругом по металлу.
• Шаг 4. Теперь берем в руки воронку. Обратите внимание, что у нее есть специальные бортики – это ограничители, до которых нужно вставить желоб.
• Шаг 5. Монтируем воронку и желоба.
• Шаг 6. Теперь переходим к установке колен. Колена нужно установить на сливное отверстие воронки и повернуть в сторону стены.
• Шаг 7. После этого берем второе колено, и замеряем между ними расстояние. Второе колено нужно закрепить при помощи хомута.
• Шаг 8. Следующим шагом отмеряем расстояние до колена стока. Закрепить хомут в стену будет удобно при помощи саморезов с пресс-шайбой в 30 мм или же дюбеля, если у вас кирпичный дом.

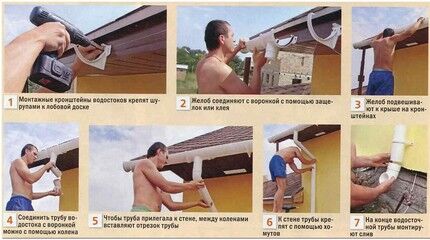

Рассмотреть процесс подробнее вам поможе такая пошаговая фотоиллюстрация:

Как крепить водостоки из металла?

Современные водостоки из металла не всегда обладают механическими защелками, а потому их детали нужно соединять холодной сваркой или при помощи специального клея:

Давайте разберемся в технологии крепления металлического водостока более подробно. Итак, все детали, необходимые для сборки такой системы, еще в заводских условиях производятся с высокой точностью, благодаря чему собрать элементы в единую систему вы сможете самостоятельно и особо не напрягаясь:

• Шаг 1. Первым делом необходимо снять точные размеры и сделать схему крепления будущего водостока для точного расчета количества труб с деталями крепления, желобов и кронштейнов, заглушек желобов, воронок и их соединителей. И приобрести все это у качественного производителя.
• Шаг 2. Чтобы выставить правильный уклон желоба (достаточно 5,0-10,0 мм), закрепите первый и последний кронштейн, а затем натяните между ними шнур.
  Шаг 3. Теперь переходим к самому монтажу. Сначала устанавливаем желоба с обязательным выдерживанием нужного уклона вдоль ската крыши. Крепежные кронштейны установите по периметру крыши на расстоянии 0,50 м.
• Шаг 4. Несколько частей металлического желоба в одну длину вам будет легче соединять на земле, используя заклепки и специальный герметик. Те концы желобов, которые не будут отводить воду, закройте герметично их заглушками.
• Шаг 5. Далее установите водосточные трубы, которые следует закреплять в необходимых местах на стенах. Сами участки труб между собой соедините при помощи хомутов.
• Шаг 6. Проконтролируйте вертикальность размещения труб отвесом.
  водостоки для крыши металлические.
• Шаг 7. Теперь соедините желоба с трубами и воронками.
• Шаг 8. И, наконец, установите нижние сливные колена в нужном направлении.

Модные медные водостоки крепят по такому же принципу, как и обычные стальные:

Но самое сложное – это монтаж водостока сложной формы:

Установленный водосток обязательно проверьте на надежность и протечки, просто залив в него воду из садового шланга:

Последовательность проведения монтажа водосточной системы

В первую очередь проводят установку желобов. Их крепят к кронштейнам, которые закрепляют или на первый элемент обрешетки, или на стропильные ноги, или на лобовую доску. Оптимальный вариант – первый. Но его можно провести лишь в том случае, если кровельный материал на стропильную систему еще не установлен. Если крыша уже покрыта, то кронштейны крепятся по двум последним вариантам.

Установка кронштейнов на лобовую доску

Крепление кронштейнов к обрешетке

Для этого используются кронштейны с длинной ножкой. Ее просто отгибают назад необходимой длины, прикладывают к обрешетке и крепят к ней саморезами через проделанные отверстия.

Кронштейн с длинной ножкой

Важно при установке придерживаться строго двух параметров:

• расстояния между крепежными изделиями;

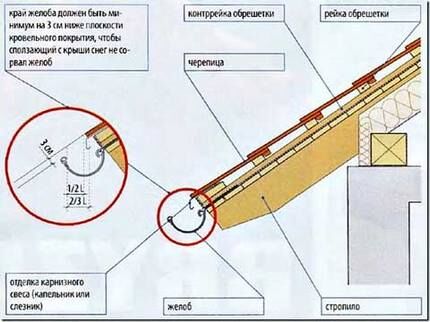

• расстояние от середины крюка до края свеса крыши.

Последний параметр должен варьироваться в диапазоне 30-40 мм. Это делается для того, чтобы сходящая с крыши вода попала посередине желоба. Чтобы не было перелива через края лотков и брызг воды.

Установка и крепления кронштейнов к обрешетке

Крепление к стропильным ногам

Если кровельный материал уже уложен, то один из вариантов крепления кронштейнов – к стропилам. Для этого используются все те же крепежные изделия с длинной ножкой, только она у них повернута на 90°. Таким образом просто удобнее проводить крепление.

Кронштейн с повернутой на 90° ножкой

Крепление к лобовой доске

На одном из верхних фото уже показано, как крепить кронштейные крепежи к лобовой доске. Для этого используются короткие изделия без ножек, но с подставкой, в которой сделаны монтажные отверстия.

Необходимо обозначить, что сегодня производители предлагают различные модели, которые в основном друг от друга отличаются способом крепежа. На фото ниже показан вариант, где крепежным элементом выступает планка с пазом во всю длину. Она крепится к лобовой доске, а в пазы вставляются сами кронштейны.

Монтажная планка с кронштейнами для желобов

Другие варианты

Если провести установку кронштейнов по вышеописанным вариантам не представляется возможным, то можно провести крепление к подшивке свеса кровли. Для этого используются кронштейны с длинной ножкой, которая отгибается под требуемый угол и длину. На фотографии ниже такой вариант установки показан.

Крепление к подшивке свеса крыши На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проведения кровельных работ любой сложности под ключ. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Правила и последовательность сборки желобов

Основная задача производителя работ – провести крепление желобов водосточной системы под небольшим углом, равным 3-7°, так как водосток – система самотечная. Поэтому с одной стороны ската кронштейн устанавливается ближе к карнизу кровли, а с противоположной стороны ската ниже, чтобы образовался уклон. Затем между двумя крепежами натягивают нить, по которой с шагом 50-60 см устанавливают другие кронштейны.

Остается только уложить и закрепить желоба на крепежные элементы. Главное – укладка производится внахлест краев лотков, это когда край верхнего лотка укладывается поверх края нижнего желоба. Таким способом решаются проблемы протечек в местах стыков. Чтобы снизить возможность протечек, места стыков обрабатывают силиконовым герметиком.

Монтаж желобов

Монтаж труб

Второй этап установки водостоков – это монтаж вертикальных труб. Существуют строгие нормы, которые определяют места установки трубных элементов. Это расстояние между ними, равное 12 м. К примеру, если длина фасадной части здания равна 12, то на ее поверхности монтируется одна трубная конструкция. Если длина больше данного значения, но меньше 24 м, то устанавливаются два стояка.

Трубы к стенам дома крепятся хомутами с шагом 1,8 м. Если высота дома превышает 10 м, то шаг установки сокращают до 1,5 м. Крепление самих хомутов проводят на саморезы через пластмассовые дюбели. Основное требование – строгая вертикальность монтажа. Поэтому по месту установки сначала по стене определяют вертикаль, используя отвес. Затем, отмеряя шаг монтажа, делают пометки, в которых и сверлят отверстия под дюбеля.

Монтаж трубного стояка водостока

Сборка труб, длина которых стандартная – 3 м, производят методом раструбного соединения. Это когда с одной стороны трубы диаметр больше, чем противоположный. То есть трубы вставляются одна в другую. При этом большим диаметром трубы устанавливаются вверх. Для стопроцентной герметизации стыка их обрабатывают силиконовым герметиком.

Между собой трубы и лотки соединяются воронками. В нижней части трубного стояка монтируется слив – это отвод под углом 45°. Здесь необходимо учесть, что нижний край слива должен отстоять от поверхности грунта или отмостки на расстоянии 25 см.

Важный момент – монтаж водостока (стояка) у карниза крыши, где используются отводы. Потому что свес кровельного материала располагается от поверхности стены на расстоянии 30-50 см. А значит, чтобы соединить воронку с трубным стояком, нужны два отвода под 45°. Если свес кровли большой, то между отводами монтируется кусок трубы под наклоном.

Соединение воронки и трубного стояка двумя отводами Это может быть интересно! В статье по следующей ссылке читайте про вентиляцию кровли в частном доме.

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системы

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

Греющий кабель на свесе крыши

Как работает система обогрева водостоков показано в видео:

Это может быть интересно! В статье по следующей ссылке читайте про ремонт крыши частного дома: этапы работ – от осмотра до восстановления кровли.

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

Водосточная конструкция из пластика

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водосток Это может быть интересно! В статье по следующей ссылке читайте про кровлю из металлочерепицы.

Основные моменты при проектировании водостоков

Вопрос, как будет обустроена водосточная система, должен решаться еще на этапе проектирования постройки.

При составлении расчетов руководствоваться нужно требованиями действующего СНиПа 2.04.01-85. Такой подход позволит с учетом всех нюансов грамотно подобрать оптимальный вариант исполнения конструкции.

Ключевое предназначение водосточной системы – собирать и отводить осадки, защищая тем самым стены и фундамент здания от преждевременного разрушения

Основные моменты, которых стоит придерживаться при проектировании водосточной системы:

1. Сделав копию чертежа крыши, начертить план расположения элементов водостока.
2. Просчитать общую площадь кровли и всех ее скатов по отдельности с учетом примыкающих вертикальных стен.
3. Взяв за основу показания интенсивности дождей в данной местности, определить пропускную способность системы.
4. В соответствии с полученными значениями определить диаметр монтируемых водосточных труб, количество и сечение сливных воронок, а также частоту их размещения вдоль стены постройки.

В результате должна получиться система, способная собирать и отводить максимальное количество жидкости.

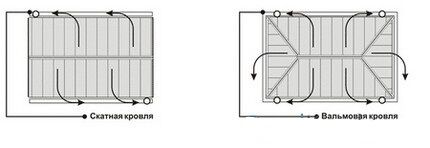

Подбор схемы расположения стоков во многом зависит от конфигурации кровли и ее фактических размеров, а типоразмер устанавливаемых водосточных труб – от площади скатов

На этапе проектирования важно определиться с расположением стояков с тем, чтобы они не нарушали экстерьерную композицию. Чаще всего их размещают по углам здания, но вполне допустим вариант обустройства в созданной эркером нише.

Если сброс исходящей из водостоков трубы будет осуществляться на отмостку, стояки лучше максимально удалить от входов в подвальные помещения, цокольных вентиляционных отдушин и проложенных возле дома пешеходных дорожек.

Составляющие водосточной системы

Система включает две группы деталей – горизонтальной и вертикальной водоотводящей части. Вместе они насчитывают порядка десятка видов конструктивных элементов, каждый из которых выполняет поставленную перед ним задачу.

Главное при выборе составляющих водосточной системы – подбирать элементы, которые и в конструктивном плане, и по внешнему виду гармонично дополняют общую картину

Конструктивными элементами водосточной системы выступают:

• водосточные трубы – ключевые функциональные элементы системы, предназначенные для перемещения масс воды с кровли;
• желоба – узкие каналы для сбора и перенаправления воды;
• воронки – конические раструбы в верхней части трубы предназначены для сбора, задержки и отвода стекающей по желобам воды;
• колена – конструкции в виде коротких загнутых отрезков труб устанавливают с целью изменения направления потока воды;
• кронштейны – крепежи для фиксации желоба к кровле;
• уплотнители – доборные элементы обеспечивают прочность крепления в местах сочленений;
• хомуты – крепежи для фиксации конструкции к фасаду здания.

При сооружении водосточной системы на длинноскатных крышах дополнительно устанавливают направляющие желоба. Их основное предназначение – снижать скорость потока воды по поверхности кровли.

Собранную из направляющих желобов конструкцию располагают под острым углом относительно конька с тем, чтобы она разделяла общий поток на отдельные части

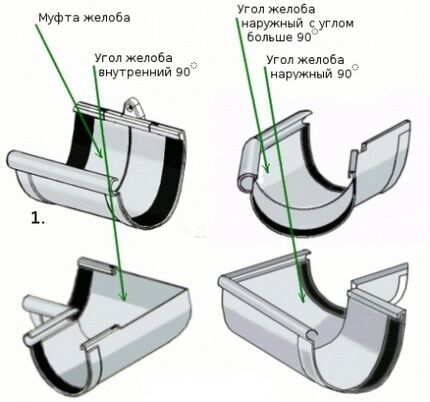

Форма водосточных желобов и кронштейнов может быть любой. Встречаются изделия с круглым и полукруглым сечением, П-образной и трапециевидной формы.

Различаются желоба и по способу соединения с кронштейном. Проще всего устанавливать системы, предполагающие фиксацию посредством простого защелкивания. Входящие в комплектацию поворотные защелки дают возможность без особых хлопот в случае необходимости замены или выполнения ремонтных работ демонтировать часть желоба.

Водосборные воронки, выполненные из полимеров, бывают трех вариантов исполнения: проходные, лево- и правосторонние.

При монтаже воронки можно использовать готовые лево- и правосторонние элементы, оснащенные с боковой стороны дополнительной стенкой, либо же устанавливать на свободный конец желоба отдельную заглушку

Соединение водосточных труб и прокладку отводов воды от цоколя здания невозможно выполнить без задействования колен. Их количество определяется из расчета, что на каждую водосточную трубу требуется устанавливать три колена: одно внизу и два вверху.

Для фиксации водосточной конструкции к фасаду здания применяют хомуты. Для металлических водопроводов выбирают крепежи с завинчивающимися элементами и длинной шпилькой. Для ПВХ конструкций – пластиковые фиксаторы с двумя точками опоры.

Варианты выбора типов материала

Цена водосточной системы зависит от нескольких факторов, одним из которых является материал изготовления. Вариантов материалов, которые можно выбрать при обустройстве водосточной системы, современный рынок предлагает немало. Выбор во многом зависит от внешнего облика здания и эстетических представлений его хозяина.

В домах старой постройки устанавливались водоотводные системы из оцинкованной стали, сегодня же потребители все чаще выбирают конструкции, выполненные из полимеров

Наибольшее распространение получили изделия, выполненные из полимеров и металла. Каждый вид имеет свои достоинства и недостатки:

• Пластик – легкий, прочный и при этом довольно простой в обработке материал. При невысокой цене он показывает отличные эксплуатационные параметры. Монтаж ПВХ водостоков не вызывает особых сложностей.
• Оцинкованная сталь – прочный и более долговечный материал, нежели полимер. Для придания изделию более презентабельного вида производители покрывают сталь полимерным покрытием.
• Алюминий – легкий и удобный в работе материал, срок службы которого достигает свыше полувека.
• Медь – красивый, долговечный, но при этом довольно дорогостоящий металл. Но он уязвим к разрушающему воздействию электролитических паров. Чтобы минимизировать риск, все элементы системы следует делать из одного материала.

Поливинилхлорид, применяемый для производства комплектующих, намного легче металла. Это дает возможность устанавливать кронштейны, имеющие меньшее сечение, не утрачивая при этом механическую прочность конструкции. Но при установке ПВХ конструкций следует брать в расчет и линейные колебания размеров.

Чтобы частично компенсировать колебания размеров, производители оснащают желоба специальными муфтами, которые имеют по внутренней стороне насечки

Компенсирующие муфты дают возможность основным элементам системы укорачиваться и удлиняться без риска деформации. Их применяют и при монтаже металлических желобов несмотря на то, что они имеют гораздо меньшее термическое расширение.

Материалом для изготовления уплотнителей выступает ЭПДМ резина. Она является современным аналогом каучука.

ЭПДМ резина, применяемая при производстве уплотнителей, славится высокой эластичностью и способностью быстро возвращать первоначальную форму даже после продолжительного срока эксплуатации

Для дополнительной защиты резины и упрощения процесса монтажа уплотнители дополнительно обрабатывают силиконовой смазкой.

Водосточные трубы выпускают отрезками от одного до четырех метров. Они бывают с прямоугольным и круглым сечением. На их эксплуатационных качествах это никак не отображается. Выбор ограничивается только конструктивным решением водосточной системы и дизайнерским решением фасадной части дома.

Приобретая водосточные трубы, выполненные из полимерных материалов, учитывайте, что они по всей длине имеют одинаковый диаметр. А потому для соединения их друг с другом потребуется задействовать специальные муфты, что влечет за собой дополнительные затраты.

Расчет необходимого количества элементов

Это довольно ответственное мероприятие лучше поручить специалистам, продающим водосточные системы, либо же мастерам фирмы, предоставляющим монтажные кровельные услуги. За неимением такой возможности расчет можно выполнить и собственными силами.

Поскольку в частном строительстве многие стараются уйти от типовых вариантов и похожих по конструкции крыш, необходимое количество элементов системы следует просчитывать в индивидуальном порядке

Основные моменты грамотного расчета:

1. Желоба. Общая длина каналов должна соответствовать значению длины всех скатов крыши, задействованных для сбора воды. Их состыковку осуществляют с помощью соединителей.
2. Водоприемные воронки. Их устанавливают по наружным углам здания и дополнительно размещают через каждые 8-12 метров с тем, чтобы общий уклон каналов не был слишком большим.
3. Водосточные трубы. Количество изделий соответствует числу воронок, а длина – расстоянию от кровли до поверхности земли.
4. Кронштейны. Количество кронштейнов определяют из расчета, что на каждый метр канала требуется один элемент. Дополнительные держатели потребуются для воронок по центру и стены и в углу дома.

Количество хомутов напрямую зависит от высоты постройки. Но в любом случае, каждый отдельной устанавливаемый участок трубы закрепляют как минимум одним хомутом. При монтаже водосточной трубы в одноэтажной постройке зачастую достаточно и трех крепежей, расположенных в верхней точке, нижней части и посередине изделия.

С помощью плана удобно разделять поверхность кровли на равные участки слива, обслуживаемые расположенными рядом водостоками, и просчитывать площади

При расчете за основу берут то условие, что на 1 кв.м крыши в горизонтальной проекции должно быть 1,5 кв.см площади сечения водостока и воронки. Для примера: площадь сечения трубы D 100 мм составляет 78,5 кв.см. Это усредненное значение. В зависимости от того, приходится ли устанавливать систему в регионах с высоким уровнем осадков, либо же, напротив, в засушливых местностях, в расчеты вносят поправки.

Способы крепления кронштейнов

Устанавливать кронштейны по правилам стоит еще на этапе, предшествующем укладке кровли. Если же фиксация производится после того, как уложено покрытие, то в качестве крепежей используют обычные короткие крюки.

В зависимости от формы кронштейна крепить элементы можно одним из трех способов:

1. Фиксация к лобовой доске кровли – его применяют при необходимости установки системы на готовую крышу.
2. Крепление на стропильную ногу – применяют на этапе монтажа, предшествующего укладке кровельного материала.
3. Фиксация на нижний край настила либо же первую планку обрешетки – используют для кровли, шаг между стропилами которой превышает отметку в 600 мм.

Кронштейны, предназначенные для фиксации к лобовой кровельной доске, чаще всего входят в комплектацию систем, выполненных из поливинилхлорида.

Подвесные конструкции для фиксации к лобовой доске имеют усиленные вертикальные ребра, благодаря чему могут с легкостью выдерживать весомые нагрузки

Металлические кронштейны для крепления к лобовой кровельной доске делают более короткими. Если в конструкции кровли не предусмотрена лобовая доска, задействуют комбинированные кронштейны. Они оборудованы удлинителями, выполненными из стали. За счет этого их удобно крепить непосредственно на стропильную ногу.

В случае, если невозможно обеспечить доступ к стропилам, на стену крепят металлические костыли». Они и выступают опорой для дальнейшего крепления металлического желоба.

Способ фиксации, предполагающий крепление на стропильную ногу, эффективен при обустройстве крыш домов в регионах с обильными осадками. Применяют его и при необходимости отведения воды с крыш, имеющих большую площадь, для укрытия которых применяются тяжеловесные покрытия.

При выполнении крепления на стропильную ногу, для повышения надежности между креплениями, выдерживают равноудаленную дистанцию, равную 50-и сантиметрам

При этом способе крюки заводят за основание и устанавливают на равноудаленном расстоянии, с тем, чтобы обеспечить желаемый уклон желоба.

Третий способ фиксации, предполагающий крепление на обрешетку, чаще всего применяют при обустройстве кровли, имеющей покрытие из ондулина или металлочерепицы. Его выбирают лишь в том случае, если углубления не могут снизить несущую способность обрешетки в области карниза.

Для фиксации на контррейки обрешетки применяют комбинированные модели кронштейнов либо металлические длинные крюки, заглубляя их в длинные пазы монтажных планок

Выбирая третий способ, фиксации важно помнить, что только строгое соблюдение правил монтажа и порядка установки способно обеспечить надежность и долговечность конструкции.

Технология установки водостоков

Монтаж оборудования для водостоков осуществляют после завершения облицовочных работ. В том, как подготовить и установить водосток, нет ничего сложного. Монтаж ПВХ системы может выполнить даже начинающий мастер.

Монтаж горизонтальных элементов

Набор инструментов, который понадобится при проведении работ:

• маркировочный шнур;
• рулетка длиной не менее 3-х метров;
• ножовка по металлу;
• универсальная отвертка;
• молоток;
• плоскогиб;
• трубные клещи.

Некоторые умельцы нарезку металлических желобов и труб выполняют с помощью болгарки. Но это далеко не лучшее решение, поскольку вращающийся диск в процессе работы нагревает полимерное покрытие. А это может послужить причиной повреждения элементов водостока в процессе эксплуатации.

Первым делом монтируют кронштейны, которые предназначены для поддержки водосборных воронок, размещая их на расстоянии в 5-10 см от элементов

Установку кронштейнов начинают с монтажа крайних элементов. Затем расстояние между водосточными трубами делят на равные промежутки длиной в 60-80 см под установку остальных крюков.

Чтобы упростить себе задачу, обеспечив равномерный уклон желобов в направлении водоприемных воронок, при разметке лучше натянуть шнур. Пограничные значения величины уклона – от 2 до 5 мм на каждый погонный метр. Для повышения точности установки лучше обозначить несколько ключевых линий, натянув для этого шнурок в два-три ряда.

Если работать приходится с металлическими крюками-кронштейнами, перед тем, как крепить, их необходимо изогнуть в соответствии с углом наклона крыши

В процессе монтажа кронштейнов уклон достигается путем смещения коротких крепежей по вертикали либо же посредством сгибания металлических держателей в расчетном месте. Чтобы не нарушить оцинковку и не повредить полимерное покрытие, для сгибания крепежей используют специальное приспособление – плоскогиб.

Фиксируют кронштейны на монтажной планке в трех точках, используя для этого самонарезающиеся оцинкованные шурупы, не забывая корректировать по ходу отклонения от заданного шнуром направления

Сбор водосточной системы можно выполнить одним из двух способов:

1. Все элементы разложить на земле в горизонтальном положении, а затем вставить собранную конструкцию в зафиксированные по периметру здания кронштейны. Этот способ применим для маленьких домов и небольших площадей отделки.
2. Традиционный вариант предполагает поэтапную сборку всех элементов системы непосредственно на здании.

Монтаж водостока должен производиться в порядке «сверху вниз»: сначала устанавливают водоприемники, затем выполняют подсоединение водосточных стояков. Это продиктовано технологическими особенностями водоотводящей системы.

При традиционном поэтапном варианте сборки всех элементов водоотводной системы монтаж конструкции осуществляется строго по принципу «сверху вниз»

Перед тем как крепить водостоки к частям крыши, сначала монтируют воронки, не забывая учитывать возможные температурные расширения. Затем устанавливают желоба, располагая их на 2 см ниже линии, которая условно выступает продолжением свеса. Их выпускают отрезками длиной по 3-4 метра. Желоба, занимающие крайние позиции в линии, скорее всего, придется обрезать.

При установке желобов стоит помнить, что они должны быть как минимум на треть перекрыты свесом карниза. В идеале перекрытие должно составлять половину собственного диаметра.

Желоб укладывают в держатели в чуть согнутом состоянии, заводя в пазы крюков сначала дальнюю его сторону, а затем ближнюю, и фиксируя посредством защелкивания

Завершает линию желобов поворотный элемент, соединитель или заглушка. При состыковке элементов на внутреннюю поверхность наносят слой клея толщиной в 5 мм.

Важный момент: желоба, выполненные из поливинилхлорида, нельзя соединять в упор. Это может спровоцировать образование трещин и привести к поломке конструкции.

Обустройство слива и водосточных труб

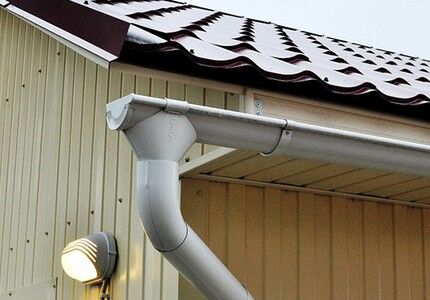

Чтобы перейти от воронки к водостоку, задействуют два колена и один прямой участок. Для крыш, имеющих узкие карнизы, переход собирают посредством соединения только верхнего и нижнего колен. Расстояние нижнего колена до стены здания обычно определяется производителем.

Монтаж водостоков не должен вызвать особых трудностей. Четырехметровые отрезки легко стыкуются между собой с помощью муфт. Соединяют детали, продвигаясь сверху вниз. К нижнему торцу трубы с помощью клея крепят слив.

Планируя выполнить отвод воды на отмостку, нижний конец трубы следует оборудовать коленом, которое имеет вынос, расположенный под углом в 45°

Если участок оборудован ливневой системой, задача упрощается – водосточную трубу просто выводят в сборный колодец, либо размещают ее в 5-10 см от поверхности лотка.

Для возможности фиксации водосточного стояка отмечают точки размещения хомутов. Самая нижняя точка должна располагаться непосредственно над сливом. Хомуты стояка затягивают не слишком плотно с тем, чтобы труба в момент линейного расширения могла слегка смещаться вверх или вниз.
