Как подключить фотореле

Содержание

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника. Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях.

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

  • Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
  • Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

    Технические характеристики фотореле

  • Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
  • Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

  • Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
  • Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

    Пример характеристик для подстройки реле ФР-11 М

  • Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Где поставить

Правильно выбрать место для установки фотореле для уличного освещения — тот еще квест. Надо учесть несколько требований:

  • На фотореле или фотодатчик (если он выносной) должен попадать дневной свет.
  • Любые источники искусственного света (фонари, окна, рекламные щиты) должны находится как можно дальше. Желательно чтобы устройство не реагировало на их включение/выключение.
  • Минимизировать возможность попадания света фар.

    Фотореле IEK со встроенным фоточувствительным элементом

При все при этом, высота установки фотореле — на уровне 1,8-2 м. Это даст возможность регулировать параметры «с земли». Можно и выше, но понадобиться стремянка/лестница или стул/табуретка.

Как понимаете, найти такое место непросто. Есть несколько хитростей, которые облегчают решение:

  • Оградить фотореле или фотодатчик от света из окон или от фонарей (говорят от «засветки») можно при помощи 15-20 сантиметрового отрезка пластиковой трубы черного цвета и большого диаметра. Нижний край подпилить под углом, чтобы труба «смотрела» вверх. Конкретно угол подбирается «по месту», но обычно получается в районе 45-30° от вертикальной плоскости (стена, столб и т.д.).
  • Если фотореле ставится на один мощный светильник, разумнее всего разместить его сзади плафона. В зоне где свет попадает меньше всего.

    Правильно выбрать место для фотореле

И еще совет из практики: подстроить параметры работы проще, если датчик освещенности фотореле стоит на восточной или западной стене. Но только в том случае, если там нет ярко светящихся объектов. В таком случае лучше всего выбирать ту сторону, где «засветка» меньше всего.

Виды фотореле

Как уже говорили, есть фото-реле со встроенным и выносным датчиком освещенности. Кроме можно найти следующие разновидности:

  • Со встроенным датчиком движения. Такие устройства ставят в местах, где свет необходим только во время нахождения рядом человека — возле туалета, на заднем дворе и т.п.
  • С таймером. Если вы не хотите, чтобы свет горел ночью все время, а гас, например, в полночь, вам нужна такая модель. Выставляете таймер на желаемое время, он отключает освещение. Фотореле с таймером можно ставить на цепь, питающую декоративную подсветку двора, сада.

    Фотореле бывают разных видов

  • Астротаймер. Это уже не фотореле, а более серьезной устройство, в память которого заложены время заката и восхода разных климатических зон. При настройке вы задаете часовой пояс и само устройство включает/отключает освещение в зависимости от заложенных данных. Астротаймер стоит намного дороже фотореле, но с ним нет никаких хлопот, ни с местом установки ни с засветкой.

Если вам нужна одна из описанных выше функций, совсем не обязательно покупать фотореле с датчиком движения или таймером. Можно установить обычный датчик, и, последовательно с ним, подключить нужное устройство (датчик движения или таймер). Функции будут те же, а ремонт и замена обойдутся в меньшую сумму. Если в фотореле с дополнительными функциями выйдет из строя одна из частей, придется менять устройство полностью, а стоит такой вариант дороже собрата «без наворотов».

Схемы подключения фотореле для уличного освещения

Назначение фотореле для уличного освещения — подавать питание при наступлении темноты и отключать его на рассвете. То есть это своего рода выключатель, только вместо клавиши в нем установлен светочувствительный элемент. Потому схема его подключения аналогична: на фотореле подается фаза, снимается с его выходов и подается на светильники или группу фонарей.

Самый простой случай — схема подключения фотореле к фонарю

Так как фотореле для работы также необходимо питание, на соответствующие контакты подается ноль, желательно также подключить заземление.

Как уже говорили раньше, подбирать фотореле надо по мощности подключаемой нагрузки. Но наблюдается одна закономерность: с увеличением мощности цены возрастают значительно. Для экономии можно подавать питание не через фотореле, а через магнитный пускатель. Он предназначен для частого включения/отключения питания, а также с его помощью можно подключить питание с использованием светочувствительного элемента с малой подключаемой нагрузкой. По сути, он включает только магнитный пускатель, потому в расчет берут только его потребляемую мощность. А к выводам магнитного пускателя можно подключать и мощную нагрузку.

Схема автоматизации освещения двора с использованием фотореле и магнитного пускателя (контактора)

Если кроме датчика день/ночь надо еще подключить таймер или датчик движения, их ставят последовательно после реле освещения. Порядок установки движение/таймер неважен.

Подключение светильников через фотореле, датчик движения и таймер

Если датчик движения или таймер не нужны, их просто убираете из схемы. Она остается работоспособной.

Установка и настройка

У фотореле со встроенным фотодатчиком из корпуса выходит три провода. Подключают их всегда одинаково:

  • Красный идет на нагрузку — фонарь, лампочки, светильники.
  • Коричневый или черный провод соединяется с фазой, взятой со щитка.
  • К синему подключается нейтраль с шины с «рабочим нулем» из щитка.

Какие провода куда подключать в фотореле

Желательно также устройство заземлить, подключив к соответствующей клемме на корпусе. Сечение проводов подбирается в зависимости от мощности подключаемой нагрузки.

Настройка реле происходит после его установки и подключения. При наступлении сумерек дожидаетесь такого состояния, когда вы бы желания чтобы освещение включилось. Берете небольшую отвертку, крутите подстроечное колесико до тех пор, пока свет не зажжется.

Порядок подключения фотореле с выносным датчиком немного другой:

  • фазу подключаем к клемме A1 (L) (в верхней части прибора);
  • ноль заводим на клемму A2 (N);
  • с выхода (в зависимости от модели, может находится в верхней части корпуса, тогда обозначается L’ или в нижней части корпуса) фаза подается на осветительные приборы.

Один из вариантов подключения — в видео. Тут реализована схема с магнитным пускателем.

Устройство фотореле

Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности. Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.

В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.

Устройство фотореле для уличного освещения

При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя. Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры.

Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.

Фотореле с встроенным фотодатчиком AZH-106 IP65

В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы. Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины.

Где поставить фотореле и как его подключить?

Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

  • на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
  • не стоит размещать источники искусственного света рядом с датчиком;
  • размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
  • высота должна быть удобной для обслуживания (мыть и убирать снег).


Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Чтобы настроить световой порог срабатывания, обычно используют следующий метод: регулятор ставят на наименьшую чувствительность. Вечером, когда необходима подсветка, плавно подкручивается диск до тех пор, пока реле не заработает. Настройка считается законченной, когда загорается свет.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Астрономический таймер

Данное устройство по своей сути отличается от фотореле. Автоматическое включение освещения происходит по заданному времени. В астротаймер запрограммировано время, когда темнеет и светает в разных регионах. А подстройку он производит с помощью GPS. Необходимо лишь ввести координаты его расположения, текущую дату и время. Исходя из введенных данных он выбирает подходящую программу и работает.

Это устройство имеет ряд преимуществ перед фотореле. Последнее может срабатывать в пасмурную погоду или наоборот гаснуть посреди ночи из-за попадания на него света. Астрономический таймер же не имеет такого недостатка. Его можно устанавливать в любом месте на улице или в помещении. На нем можно смещать включение и отключение освещения на 2-4 часа. Единственным его недостатком является высокая цена.

Таймер управления освещением РЭВ-302 с функцией фотореле

Если вы выбирается устройство для освещения улиц или мест, где человек находится непродолжительное время (калитка, туалет и прочее), подойдет фотореле. Но если нет желания зависеть от погодных условий и ухаживать за фотоэлементом, тогда стоит подобрать оптимальную для определенных условий и потребностей модель астротаймера.

Прожекторное освещение.. Преимущества прожекторного освещения.. Пример наружного освещения площадки ГРС.. Высокомачтовая граненая опора ВМОН-30.. Схема электрическая сети наружного освещения.. Схема управления наружным освещением.. Особенности монтажа осветительного оборудования
Наружное освещение может выполняться как светильниками, так и прожекторами. Безусловных экономических преимуществ ни одна из этих систем не имеет. Если нет специальных требований, то выбор способа освещения должен основываться на сравнении технико-экономических показателей различных вариантов.
Объектами освещения могут быть проезды, пешеходные дорожки, подъезды к зданиям, стоянки транспорта, технологическое оборудование, периметр территории.
Преимущества прожекторного освещения
Преимуществами прожекторного освещения являются:
• возможность освещения больших открытых площадей без установки на них опор и прокладки сетей;
• облегчение эксплуатации за счет резкого сокращения числа мест, требующих обслуживания;
• благоприятные условия освещения вертикальных поверхностей.
Решающими моментами для выбора прожекторного освещения чаще всего являются большие размеры освещаемой территории, а также нежелательность или невозможность установки на ней опор, например, для освещения больших промышленных площадок, поскольку опоры и воздушные сети часто повреждаются транспортом, особенно грузоподъемными установками со стрелами.
Расчет прожекторной установки производится на основе нормируемой освещенности и сводится к определению:
• количества мачт и прожекторов, подлежащих установке для создания заданной освещенности;
• высоты установки прожекторных мачт и прожекторов;
• углов наклона прожекторов в вертикальной и разворота в горизонтальной плоскостях.
При установке мачт в сейсмических районах необходима проверка на сейсмическую устойчивость в соответствии с действующими нормативными документами. При определении сейсмических воздействий на опоры необходимо руководствоваться СП 14.13330.2011 «Строительство в сейсмических районах». Согласно п.5.1 при расчете конструкций и оснований на сейсмическое воздействие, температурные климатические воздействия и ветровые нагрузки не учитываются.
Основным сочетанием нагрузок по СНиП 2.01.07-85 «Нагрузки и воздействия» для башен и мачт является ветровой напор на конструкции ствола и оборудования с собственным весом конструкций и оборудования.
Пример наружного освещения газораспределительной станции (ГРС)
В примере использованы материалы выполненного проекта наружного освещения площадки ГРС. Согласно «Нормам технологического проектирования газораспределительных станций» наружное электроосвещение ГРС должно быть преимущественно прожекторным.
Наружное освещение площадки ГРС запроектировано от пяти прожекторов ЖО-04-400, устанавливаемых на прожекторной мачте ВМОН-30 с молниеотводом (см. рис. 1).
Опора предназначена для освещения и молниезащиты объекта. Размещение прожекторной мачты на объекте выполнено согласно расчетам для получения нормируемой освещенности и необходимой зоны молниезащиты объекта. Молниеотвод учтен строительной частью проекта.
Управление наружным освещением осуществляется автоматически в зависимости от естественной освещенности.

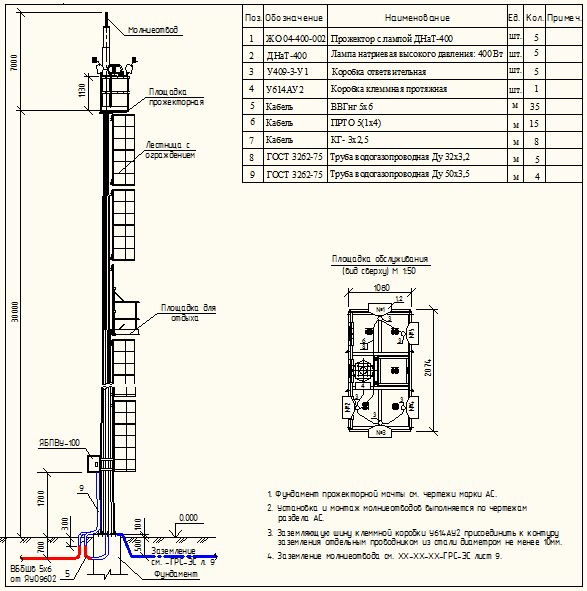

Прожекторная мачта
Рис. 1

Применена высокомачтовая граненая опора ВМОН-30 со стационарной площадкой для установки и обслуживания осветительных приборов. Мачта снабжена лестницей с ограждением, прожекторной площадкой, площадками отдыха и обслуживания. Для защиты от молний на верхней точке опоры установлен молниеприемник МОТ-7.
К нижнему торцу ствола опоры приварен фланец (для крепления к фундаменту) и в нижней части опоры прорезано окно, закрываемое дверцей, для обеспечения доступа к закрепленному внутри нижней части электрооборудованию. К верхнему торцу опоры приварен фланец для крепления навесного оборудования (молниеприемника).
Мачта устанавливается на железобетонный фундамент с помощью фланцевого крепления к металлическим закладным деталям фундамента и надежно фиксируется. Фундамент состоит из армированного бетона и анкерных закладных элементов. Тип фундамента и его основные параметры определяются расчётом и зависят от места эксплуатации мачты и параметров грунта. Фундамент предусмотрен строительной частью проекта.
Схема электрическая сети наружного освещения
Рис.2

Схема электрическая принципиальная сети наружного освещения представлен на рис.2, а схема управления наружным освещением — на рис. 3. Прожектора ЖО-04-400 запитываются от ящика управления освещением (ЯУО 9602), установленного в щитовой блок-бокса автоматизации.
Рис. 3

Проектом предусматривается:
— монтаж на опоре прожекторной мачты ВМОН-30 силового щита ЯБПВУ-100 на высоте 1,7м от земли;
— установка на прожекторной площадке пяти прожекторов ЖО-04-400;
— установка клеммных коробок У614АУ2, У409-3-У1;
— прокладка кабеля ВБбШв 5х6 от электрощитовой (шкаф ЯУО 9602) до прожекторной мачты ВМОН-30 (щит ЯБПВУ-100);
— прокладка кабеля ВВГнг 5х6 от щита ЯБПВУ-100 до клеммной коробки У614АУ2;
— монтаж клеммных коробок У614АУ2, У409-3-У1 проводом ПРТО 1х4;
— монтаж прожекторов ЖО-04-400 проводом КГ 3х2,5.
От шкафа ЯУО 9602 к силовому щиту ЯБПВУ-100 электропитание прокладывается бронированным кабелем ВБбШв 5х6 в траншее на глубине 0,7м. Кабельная линия защищена автоматическим выключателем ВА47-29 С25. Ввод кабеля в ящик ЯБПВУ-100 выполняется в металлической трубе.
От ящика ЯБПВУ-100 кабель ВВГнг 5х6 через закладную трубу в фундаменте прокладывается к клеммной коробке У614АУ2. Разводка проводов ПРТО 1х4 от клеммной коробки У614АУ2 к ответвительным коробкам У409-3-У1 выполняется в металлической трубе. Для защиты кабелей от грозовых перенапряжений в клеммной коробке У614АУ2 устанавливается устройство защиты от импульсных перенапряжений (УЗИП). Схема подключения УЗИП показана на рис. 4.

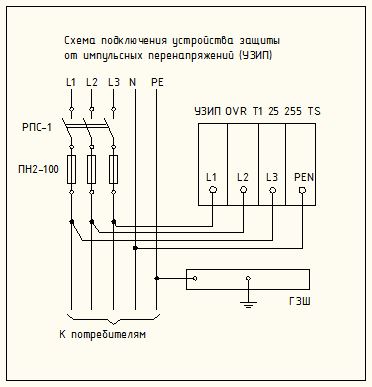

Рис. 4
