Как подключить газовый баллон?

На сколько хватает газового баллона

Не всем повезло иметь магистральный газ в загородном доме. Приемлемой альтернативой для летней дачи является газ из баллонов.
Прежде, чем браться за практическую реализацию такого благоустройства, конечно хотелось бы понять, на долго ли хватит баллона с газом?
Безусловно, это важный вопрос.
Много десятилетий, самым распространенным газовым баллоном для заядлого дачника, является металлический 50-ти литровый газовый баллон со смесью пропан-бутана.

Металлический 50-ти литровый баллон со смесью пропан-бутана.

Для него и постараемся прикинуть, на какое время хватит газа.
Смотрим на паспорт баллона — металлическую «юбку» под вентилем, на которой выбито много полезной информации.

Паспорт газового баллона

В паспорте указано : — «масса пустого 22 кг ; масса полного 43 кг».
Значит в полном 50-ти литровом баллоне должно быть 21 кг сжиженного газа пропан-бутана.
Если хозяйка готовит на огне целый час, то нормально работающая плита должна будет «съесть» из баллона примерно 0,62- 0,65 кг пропан-бутана.

Простым делением 21 на 0,65 получаем что то около 32 часов.
Такова, конечно, идеальная модель, в реальной жизни, по целому ряду причин, количество часов работы оказывается несколько меньшим.

Меньшим, однако совсем не настолько катастрофически малым, чтобы отказаться от варианта использования газового баллона на даче, да и поискать таких заядлых дачников, где хозяйка ежедневно стоит у плиты, да ещё по целому часу.

Часто, летний сезон на даче — это еженедельные посещения дачи с позднего вечера пятницы (если повезло прорваться через пробки) до вечера воскресенья. При таком раскладе одного 50-ти литрового баллона как раз и хватит дачнику от длинных майских выходных и до последних сентябрьских грибов. Вывод прост. Да, газовый баллон на даче имеет смысл. Надо делать.

Где установить газовый баллон

Можно, конечно, поставить баллон и в помещении, где стоит плита.
Однако, чтобы спать спокойнее, советую дачникам выбирать вариант установки в металлическом ящике на улице. Ящик удобно иметь такой, который вместит не один, а сразу два баллона.
Если задействовано два баллона, тогда хозяйка никогда не останется без работающей плиты на кухне.

Как только заканчивается газ в первом баллоне, на его место переставляете второй полный баллон и появляется вполне достаточный промежуток времени для того, чтобы без суеты и лишней спешки заправить опустошённый первый.

По правилам, от окна здания до ближайшей стенки газового ящика должно быть не менее 0,5 метра и не менее 0,5 метра должно быть от окна до газового ввода внутрь помещения.

Газовый баллон в металлическом ящике, на улице.

Лучшим местом для установки металлического ящика с газовым баллоном, будет тенистое место у северной стены здания, в котором расположена кухня. Так, чтобы летние солнечные лучи не нагревали баллон. Не забудьте и о том, что всегда, после того как вы закончили готовить на плите, лучше закрыть кран на газовом баллоне.

Кроме того, учтите, чтобы менять пустые баллоны на новые придется позаботиться об удобном подходе к металлическому ящику, особенно, учитывая немалый вес полностью заправленного баллона — 43 кг.

После того, как выбрали место для газового ящика.
Возводим для шкафа аккуратное негорючее основание-фундамент, из кирпича, или железа или т.п.
Надежно проверив горизонтали и вертикали, устанавливаем шкаф и крепим его на месте ( баллон внутри шкафа не должен стоять наклонно).

Снизу, у дна газового шкафа, нужны отверстия для вентиляции.
На дверки шкафа установите замок — для дачной жизни без замков никак.

Как подключить газовый баллон к плите

После того, как газовый ящик установлен, устанавливаем газовую плиту у стены кухонного помещения. Между стеной и задней стенкой плиты необходимо оставить не менее 15 см, а на саму стену за плитой укрепить защитный негорючий экран (можно и металлический лист). Над плитой, во внешней стене здания, придется сделать сквозное отверстие для прокладки газовой трубы.

Нельзя просто так просовывать в отверстие стены газовую (как правило, полудюймовую металлическую) трубу!
Прежде необходимо установить в отверстие стены т.н. гильзу — небольшой ( длинной с толщину стены) отрезок металлической трубы, внутренний диаметр которой несколько больше внешнего диаметра газовой трубы. Пространство вокруг газовой трубы внутри гильзы должно быть заполнено негорючим пластичным материалом.

Металлическую газовую трубу соединяем с газовым вводом плиты, надежно крепим к стене кухни, прокладывая трубу от газового ввода плиты, вверх до отсекающего вентиля и от него до гильзы. Пропускаем газовую трубу через гильзу и, прикрепив на внешней стороне стены, опускаем к газовому ящику и вводим внутрь его.

Внутри ящика, от газовой трубы к баллону пойдет гибкий газовый шланг, длинна которого не должна превышать 1-го метра.

Внимание! Прежде чем дотрагиваться до крана на газовом баллоне обязательно установите на него редуктор! Только с редуктором можно открывать газовый баллон на подачу газа.

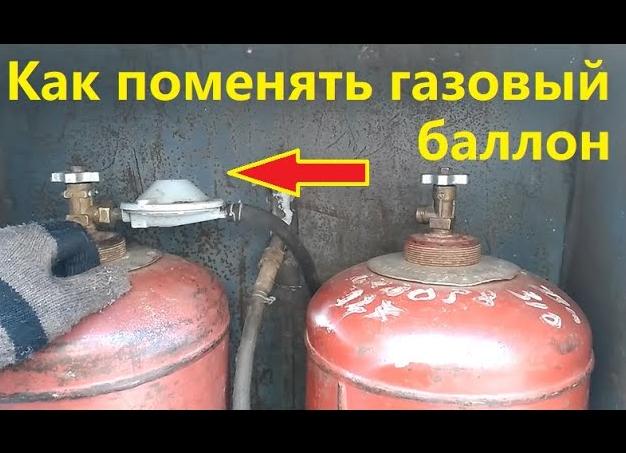

Кран баллона имеет боковой штуцер с «непривычной» обратной резьбой, т.е. закручивать накидную гайку редуктора на штуцер баллона надо против часовой стрелки, а когда придет время отсоединить пустой баллон, тогда накидную гайку редуктора надо будет крутить по часовой стрелке.
С этой левой резьбой часто бывают очень неприятные и даже опасные случаи, о которых расскажу ниже.

Внимание! Нельзя забывать, каждый раз при замене баллона и откручивание обычного баллонного редуктора менять специальную паронитовую прокладку на совершенно новую. Достаточный набор паронитовых прокладок придется всегда иметь «про запас».

Ставим на газовый баллон редуктор, на штуцер редуктора надеваем газовый гибкий шланг ( его надо обжать на штуцере хомутом), а другой его конец соединяем внутри газового шкафа с газовой трубой.
Протягиваем все места соединений.

Проверка на утечку газа

Всё готово. Нет, не для того, чтобы хозяйка начинала готовить на газовой дачной плите. Все готово для того, чтобы окончательно убедиться в отсутствии опасных утечек газа в собранной системе.
Проверку проводите при помощи мыльной пены.
Открываем кран на газовом баллоне и самой обычной любой мыльной пеной тщательно обмазываем каждое место стыка. Внимательно осматриваем только что обмазанное место. Если никаких мыльных пузырей нигде не надувается (даже совсем маленьких), тогда все хорошо, переходим к проверке следующего стыка.
Если же где-то пена надувается в пузырь, надо устранять утечку газа в системе.
Для этого подтягивают гайки, бывает приходится менять прокладки, подтягивают хомуты.
Такую проверку мыльной пеной стоит проводить всегда после замены баллона.
При малейших подозрениях на утечку газа, обязательно проведите проверку мыльной пеной.

Вот тут то и пришло время вспомнить про опасные ошибки с левой резьбой редуктора.
Заподозрил хозяин неладное с утечкой газа из под гайки редуктора, да и «подтянул» , да только, по привычке, подтянул как обычную, как правую резьбу, а на самом деле сделал ещё хуже — еще больше стала у него утечка газа.

Хорошо, если не поленился промылить и проверить, тогда пол беды.
А если так «подтянул» на скорую руку, да и закрыл дверцы газового шкафа — это беда. С газом на скорую руку и «на авось» ни в коем случае нельзя.
Все соединения промылили, подтянули, еще раз промылили, внимательно проверили, что нигде утечек газа нет .
Теперь газовая плита на даче правильно подключена к газовому баллону .

5 элементов, нужных для работы

	Элемент 1. Газовая плита плита для дачи под баллон должна быть рассчитана на сжиженный газ. Если использовать стандартные модификации, то пламя будет не очень хорошим с характерным желтоватым оттенком; поменяйте жиклеры, если у вас обычная плита. Можно адаптировать стандартный вариант просто заменив жиклеры в конфорках. По фото видно, что вариант для сжиженного газа имеет большую длину. Замена проста — старый узел выкручивается, новый вкручивается. Жиклеры не продаются в магазинах бытовой техники. Их вы найдете только в специализированных точках, торгующих газовым оборудованием
	Элемент 2. Газовый баллон приобретите новый вариант. Тогда вы можете быть уверены, что баллон поверен и находится в идеальном техническом состоянии; подберите оптимальную вместимость. Я не советую брать огромные варианты на 50 литров, ведь таскать их на заправку и обратно придется вам. Лучше всего использовать емкости на 27 литров. Они намного легче и удобнее в перемещении. Чтобы не остаться без газа я советую купить два баллона. Используйте их попеременно по мере расходования
	Элемент 3. Металлический ящик приобретите готовый вариант или сделайте его своими руками; конструкция должна вмещать как минимум 1 баллон, как в примере на фото. Но удобнее делать вариант на 2 единицы; шкаф располагается у стены в выбранном месте и ставится на основание. Он должен запираться, это одно из требований безопасности. Еще одно требование — хорошая вентиляция
	Элемент 4. Редуктор для баллона не экономьте на покупке газового редуктора. Выбирайте добротные варианты, лучше всего итальянского производства; качество легко оценить по фильтру, как в примере на фото. В надежных изделиях это прочная стальная сеточка, в дешевых — пластик
	Элемент 5. Комплектующие для подводки газа газовый шланг. Это может быть гибкий резиновый вариант или полугибкий сильфонный шланг. Главное — чтобы изделие было специально предназначено для таких целей; штуцеры, хомуты и резьбовые соединители позволяют собрать все части воедино. Конкретный ассортимент вам подскажут при покупке шланга — от его вида зависит и комплектация; краник для газа. Тоже используется специальный вариант. Помните о том, что шланг не должен быть натянут. Поэтому длина элемента должна быть как минимум на 1 метр больше расстояния от баллона до плиты

5 этапов работы

Разберем, как правильно подключить газовый баллон на даче.

	Этап 1. Подключение плиты нужно правильно установить газовую плиту на даче. Для этого оборудование размещается там, где будет эксплуатироваться; с задней стороны найдите отвод, к которому подводится шланг. Если на нем стоит заглушка — снимите ее. перед тем как подключить газовый шланг к плите протяните его от ящика до нужного места и убедитесь, что длины хватает; закрепите элемент. Шланг натягивается на отвод и плотно прижимается хомутом. Или же затягивается резьбовое соединение, на котором обязательно есть одноразовая паронитовая прокладка
	Этап 2. Установка ящика выберите место на улице у стены дома и подготовьте основание. Это может быть как полноценный фундамент, так и несколько блоков подходящего размера; проделайте в стене отверстие под шланг; поставьте ящик на место и закрепите его анкерами, чтобы конструкция была устойчиво
	Этап 3. Сборка подводки к баллону шланг, идущий от плиты присоединяется к шаровому крану через фитинг с диэлектрической вставкой; со второй стороны прикрепляется резиновый газовый шланг, он крепится через специальный штуцер, как на схеме
	Этап 4. Подключение газового баллона вначале к выводу баллона псполагаться горизонтально, как на фото. со второй стороны на редуктор натрикручивается редуктор. Он должен раягивается шланг и плотно фиксируется хомутом
	Этап 5. Проверка соединений и запуск системы приготовьте мыльный раствор из теплой воды и небольшого количества моющего средства; откройте вентиль подачи газа, но не включайте плиту; кисточкой нанесите мыльный раствор на все соединения и внимательно смотрите. Если где-то пойдут пузырьки как в примере на фото, значит выходит газ. Узел либо затягивается поплотнее, либо переделывается

2 совета, которые я нашел на форумах

1. Если расстояние большое, то подключение баллонного газа к плите проще сделать через металлическую трубу. Она прокладывается там, где нужно, на торцах нарезается резьба и накручиваются переходники для шлангов.

Резиновый шланг длинный не очень удобен я использовал 1/2 трубу на которой нарезал резьбу на неё установил газовый вентиль и необходимые переходники для шланга, (лучше установить дополнительный вентиль так как у некоторых заправленных баллонах вентиль даёт утечку которую вы можете обнаружить намыливанием) шланг только 0,5м для подключения к редуктору баллона и небольшой 0,5м самой газовой плиты. После подключения баллона мылом все соединения обязательно про мыльте на предмет утечки. Ящик металлический оставляют на улице что бы было проветривание, можно установить и в помещении (например на веранде) где есть форточки для проветривания.
Есть газовые полиэтиленовые трубы но по мне с металлической работать привычнее.

1. Не нужно идти в газовое хозяйство для согласования. При установке баллонов это не требуется, главное — сделать все так, как я описал выше.

На сколько я знаю, ни каких согласований не требуется для установки баллонов. Если Вам и следует идти в газовое хозяйство, так это за тем, чтобы нанять слесаря. Он все сделает Вам в лучшем виде, расскажет что для этого надо приобрести.
