Как правильно сделать водосток с крыши

Элементы стандартной конструкции

Общий принцип создания системы водоотведения строится на приемке, транспортировке, очистке стоков и удалении их с участка или накоплении. Для построения конструкции используется целый ряд элементов. И каждое из звеньев цепочки выполняет свою функцию.

Приемник для стоков

Здесь подразумевается любое отверстие, с помощью которого организовывается приемка и перенаправление стоков в нужное русло. Примеры: раковины, унитазы, дренажные люки, воронки на крыше, решетки, сливы.

Изготавливаются такие приборы из прочных водонепроницаемых материалов, которые химически устойчивы к воздействию сточных вод, — чугуна, керамики, листовой стали, цветных металлов, специального пластика.

Главная задача подобных устройств — принимать и выводить жидкость в желоба.

Все приемники, которые используются для хозяйственно-бытовых нужд, должны оборудоваться системой промывки от водопровода — смывным бачком или краном

Желоба и канализационные трубы

К ним поступают стоки из приемников. Функция этого звена — переместить содержимое в колодец или очистное сооружение.

Трубы и желоба производятся из разных материалов. Асбестоцемент подходит для внутренней канализации при условии отсутствия рисков механических повреждений.

Все большей популярностью при обустройстве водоотвода пользуются пластиковые трубы: они устойчивы к перепадам температур, легко стыкуются между собой, не окисляются

Также используется металл и керамика. Отвод от умывальника, мойки, ванны допустимо сделать из неоцинкованных труб. Способ прокладки элементов — наземный и подземный.

Резервуар для отстаивания или очистки

Чтобы перейти к этапу сброса, стоки из желобов или труб попадают в «фильтры». Накопительные емкости изготавливаются из пластика, бетона или металла.

Пластиковые накопители просты в установке и удобны в эксплуатации. Они герметичны — можно не переживать, что сточные воды попадут за пределы этого резервуара

Если выбираете пластик, заложите в схему создание специального котлована или металлического кожуха, чтобы стенки емкости не деформировались под давлением земельных масс.

Бетонные накопители подходят для обустройства дренажной или ливневой системы, но они не такие долговечные, как ПВХ.

Металлические резервуары обязательно защищаются красками, эмалями. Их основной недостаток — вес, поэтому при установке нужна посторонняя помощь.

По принципу действия накопители делятся на:

  • дренажные колодцы;
  • отстойники;
  • автономные системы очистки.

В резервуарах жидкость очищается, превращается в техническую и может использоваться для полива приусадебного участка, других бытовых нужд.

Сброс очищенной воды

Выбор конечного пункта водоотведения зависит от качества работы очистного сооружения. Если оборудовать на участке станцию с механической и биологической обработкой стоков, полученную жидкость можно выводить на рельеф. Лучшее решение для автономных схем — трехкамерный септик.

Схематическое изображение трехкамерного септика. С целью улучшенной фильтрации в такую станцию можно добавить ершовые или сетчатые фильтры, известковую засыпку

Первая камера — это отстойник с анаэробными бактериями, где оседают крупные и тяжелые фракции. Во второй емкости действует компрессор, который активизирует жизнедеятельность аэробных микроорганизмов. В третьем отделении жидкость очищается окончательно.

Всего же вариантов сброса стоков три:

  • речка или грунт — эффективно, но возможно загрязнение окружающей среды;
  • инфильтратор — в нем сточная жидкость доочищается грунтом и выводится с грунтовыми водами;
  • накопитель — в нем избавление от воды не предусмотрено.

Общая система водоотведения дома делится на внутреннюю и внешнюю. Первая включает коммуникации внутри дома: с умывальников, унитазов, ванн жидкость по трубам перемещается в одну точку. А выводится она уже во внешнюю конструкцию до колодца.

Схематические изображение наружной канализации. В наружную схему могут входить дренажные системы, резервуары для дождевой воды, коллекторные колодцы

Кроме хозяйственно-бытовой системы водоотведения нужно оборудовать и ливневую, чтобы атмосферные воды с кровли выводились на поверхность земли или в наружную сеть водостоков.

Варианты и схемы обустройства

Схема может быть любой, главное, чтобы она эффективно справлялась с отведением стоков и не приводила к переполнению трубопроводов. Качественная система всегда предполагает простой, понятный проект строительства и минимальные риски при эксплуатации.

При выборе схемы должны учитываться несколько факторов:

  1. Расположение дома на участке — система водоотведения должна идти под уклоном и заканчиваться близко к дороге.
  2. Особенности ландшафта — ровный, низина, склон.
  3. Тип грунта — песчаный или глинистый (на песчаном можно оборудовать любую систему, а вот глинистый, в т. ч. его разновидности, имеет свои особенности).
  4. Количество жильцов и площадь дома — этот фактор влияет на объемы емкостей, диаметры труб.
  5. Глубина промерзания земли и расположение грунтовых вод — важно для расчета глубины прокладки и необходимости использования утеплителей.

Все эти параметры в совокупности меняют схему водоотведения, но общий принцип и обязательные элементы сохраняются.

Единственное, что остается постоянным, — унитаз всегда подключается к отдельному вертикальному стояку во избежание распространения неприятных запахов по помещениям.

Септик для автономной системы

Если дом расположен далеко от централизованной системы канализации, нужна схема автономного водоотведения с септиком или выгребной ямой. Последний вариант подходит, если дом не используется для постоянного проживания.

Выгребная яма быстро заиливается, сбрасывает все стоки сразу в грунт, что чревато попаданием неочищеной жидкости в водоносный слой. А также со временем яма требует все более частой очистки

В большинстве случаев целесообразно обустроить септик. Его формат выбирается в зависимости от особенностей грунта на участке. Самую простую конструкцию из двух колодцев можно собрать для песчаных грунтов с отличным естественным дренажом.

Ближний к дому колодец делается глухим. Низ бетонируется или приобретается готовое дно. Задача этого элемента — растворить крупные фракции принятых стоков и максимально их очистить. Крайний колодец делается без днища, но с дренажным полем.

Общее правило — первый приемочный колодец устанавливается на расстоянии 5-8 м от точки выхода стоков из дома, но и недалеко от дороги, чтобы была возможность удобно воспользоваться услугами ассенизатора

На глинистом участке нужно учитывать и тот объем воды, который не впитывается сразу же после осадков, а стоит или перемещается по рельефу местности.

Септик обустраивается не в низине, а на ровной части или возвышенности. Все колодцы делаются закрытыми. Обсыпка вокруг них выполняется песком.

Септик обустроен на ровном участке, выдержав удаление от дома не менее 5 м. Желательно организовать скрытую отмостку по всему периметру (пятну) расположения колодцев

Если участок под уклоном дороги и планируется ниже по склону построить баню, где размещать септик? Если расположить его у дороги, как поднять содержимое канализации из бани, которая будет находиться ниже септика?

В этом случае оптимальной будет схема с двумя разными септиками для бани и дома.

Объем септика можно рассчитать по строительным стандартам. Обычно семье из 4-х человек достаточно второго колодца в 3-4 м3 при условии постоянного использования системы. Первый делается чуть больше по объему.

Вариант неправильной схемы — канализационный трубопровод нужно укладывать с уклоном в сторону септика, чтобы стоки самотеком направлялись в резервуар. Контруклонов в схемах лучше избегать, как и использования насосов, других приспособлений

Обустройство дренажа на участке

Перед началом строительства нужно обязательно сделать вертикальную планировку участка. Это позволит создать и улучшить условия для дренирования или отвода воды от фундамента. Сама система строится на понимании назначения отдельных частей дренажа.

В зависимости от назначения дренаж может быть нескольких видов:

  • отсекающий поступление воды на территорию;
  • убирающий частично стоки или поверхностные потоки;
  • талой воды;
  • цокольного этажа;
  • индивидуальной системы канализации.

Разное назначение предполагает и разный подход к техническим решениям. Второй момент — условия эксплуатации. Есть дренаж сложных участков, который имеет свои особенности.

Это глинистые территории в низине или на склоне, с высоким уровнем грунтовых вод (сезонных, постоянных). В последнем случае при наличии в хозяйстве подземного гаража, подвала имеет смысл оборудовать глубинную систему дренажа.

Варианты наиболее популярных типов дренажных труб. Они отличаются количеством слоев и их составом. Разные дренажные трубы предназначены для разных типов грунтов

Для участков на склоне предусматривается система перпендикулярных склону лотков или дренажная канава по его высшей границе. На низинных территориях можно выкопать водоем для утилизации лишней воды.

Проектирование и особенности прокладки ливневки

Конструкция ливневки включает все те же стандартные элементы: дождеприемники, трубы и желоба, смотровые колодцы, фильтры или пескоуловители. Если подразумевается подземная прокладка, используются трубы.

Наземная прокладка предполагает создание поверхностных рвов и монтаж пластиковых, бетонных или асбестовых желобов. Второй способ — открытый — дешевле, менее трудоемкий, проще в эксплуатации, легче в ремонте.

Существует два типа ливневок: точечные и линейные. У точечных дождеприемники располагается под желобом внутреннего или наружного водостока. Дальше все элементы конструкции собираются в единую сеть.

Вариант обустройства водоотвода с крыши. Чтобы в ливневку не попал мусор, дождеприемник оснащается решеткой или пескоуловителем

Линейные схемы составляются из труб, проложенных в земле или каналах. Вода собирается и перемещается по лоткам, оборудованных решетками или пескоуловителями по всей цепочке.

Главное отличие линейной ливневки от точечной — возможность сбора стоков не только с крыши, но и со всего участка

На выбор той или иной схемы ливневки влияют конструктивные отличия территории, степень охвата. Имеет значение и регион возведения домостроения.

Тип и глубину прокладки ливневки обычно узнают у соседей или в строительных организациях, которые работают в определенной местности.

Для большинства регионов нашего государства достаточно углубить трубы или лотки до 50 см в землю, в отдельных случаях — до 70 см.

Нет смысла слишком углубляться и при установке коллекторов, смотровых колодцев ниже точки промерзания. Выгоднее разместить их выше, проложив слой теплоизоляционных материалов (геотекстиля, щебенки).

С мелкими лотками работать (перемещать, выставлять уровень) намного легче, чем с глубокими. Позже их проще содержать в чистоте

Бетонные лотки плюс чугунные решетки — такая комбинация считается «идеальной парой» по надежности и долговечности.

Она особенно актуальна, если по части ливневки планируется передвижение автомобиля. Такие лотки устанавливаются по краю отмостки, въездной группы. В последнем случае возможен монтаж по центру, если позволяет уклон площадки.

Монтаж кровельного водостока

Водосборные желоба устанавливаются по краю крыши так, чтобы их края были ниже плоскости кровельного покрытия минимум на 3 см. Это предупредит срыв желоба зимой, когда с крыши в него будут поступать снежные массы.

Схематическое изображение монтажных элементов при обустройстве кровельного стока. Карнизные свесы оснащаются капельниками или слезниками — они служат направляющими для стоков

Дальше происходит сборка и установка водосточных труб, которые выводятся в подготовленные лотки. Соединения монтируются с помощью воронок, дождеприемников.

Этапы обустройства системы водоотведения

После того, как наиболее подходящая схема выбрана, производятся расчеты диаметра труб и оптимального уклона на каждом участке цепочки. Дальше осуществляется сборка всей системы по плану.

Этап #1 — расчет диаметра труб

Чтобы определить диаметры труб, нужно сделать расчет пропуска сточных вод, которые будут проходить по этой сети.

Сначала выясняем, какая норма потребления воды в сутки. Она отличается и зависит от места проживания. В небольшом городе взрослый человек использует приблизительно 200 л, а в мегаполисе — около 700 л.

Таблица нормативного расхода воды различными приборами и рекомендованный диаметр труб. Чтобы правильно рассчитать потребление, нужно использовать ГОСТы и СНиПы

Диаметр труб подбирается и под конкретный приемник. Если это унитаз, подразумевается большое количество отходов, поэтому нужна труба с диаметром минимум 85 мм. К умывальникам, стиральным машинкам, посудомойкам подключают обычно трубы с диаметром 32 мм.

Этап #2 — определение уклона для прокладки

Сточные воды проходят самотеком, поэтому нужен уклон. С его помощью обеспечивается движение потока с нужной скоростью. Конечной точкой является пониженная часть бассейна водоотведения.

Максимально допустимый уклон для горизонтальных трубопроводов равняется 15 см на один уложенный метр трубы. Но категорически нельзя на всей протяженности делать такой уклон.

Степень уклона канализационного трубопровода зависит от диаметра труб, материала, из которого они изготовлены, и степени наполнения

Если рельеф благоприятный, уклон получается естественным и близок к уклону поверхности земли. Если в сети присутствуют водоразделы, есть передача стоков снизу вверх или общее заглубление больше допустимого, нужно насосное устройство.

Этап #3 — выполнение монтажа трубопровода

К каждому приемнику подключается труба нужного диаметра. Допустимо прокладывать трубы наружным способом, он менее трудоемкий, но не эргономичный. Чаще коммуникации зашиваются в стены, для чего в поверхностях делаются канавы.

Трубы соединяются между собой специальными муфтами, резиновыми кольцами, спайками, склеиванием

Согласно ТУ в каждый отвод нужно врезать запорную арматуру. В металлических трубах нарезается резьба, в пластиковых устанавливается муфта.

Все отводы соединяются по замкнутой схеме. Здесь нужно предусмотреть невозможность перенаправления потоков жидкости.

Схематика обустройства внутренней водоснабжающей и канализационной системы. На этой внутренней разводке показана пара — система водоснабжения (a) и водоотведения (b)

После прокладки внутренней канализации создается наружная: выкапываются траншеи и котлован для очистки. Дальше стенки траншей укрепляются и, если необходимо, утепляются текстилем или глиняным, бетонным кожухом. После чего в них размещаются трубы.

Теперь к наружным отводам нужно подключить внешние. Каждый стык обязательно герметизируется и проходит проверку на прочность.

На последнем этапе устанавливается очистное сооружение и к нему подводятся дрены, служащие приемниками водоотвода с крыши, дренажных установок, и трубы внутренней канализации. В местах стыковки рекомендуется оборудовать специальные люки для возможности оперативного устранения поломок.

Выводы и полезное видео по теме

Как сделать вертикальную планировку ровного участка.

Показана схема дренажа участка от создания траншей и правильной выемки грунта до прокладки труб и утепления их щебнем.

Прокладка фановой трубы по дому до септика.

Разбор труб для наружной канализации: как они отличаются по цвету, как выбрать диаметр и рассчитать уклон, что такое компенсационный патрубок.

Весь процесс монтажа системы поверхностного водоотвода.

При выборе схемы водоотведения стоит отдать предпочтение простым конструкциям, которые уже зарекомендовали себя как эффективные для определенной местности. Решений много, но подходящие для южных регионов варианты абсолютно не жизнеспособны в северных областях. В процессе планирования нужно учитывать будущую ремонтопригодность системы, полную или частичную доступность элементов, возможность изменения цепочки, если возникнет такая необходимость.

Современный частный дом сложно представить без системы водоотведения. Канализация обеспечивает удаление использованной водопроводной воды, кровельное и линейное водоотведение — защиту ограждающих и несущих конструкций от воздействия атмосферных осадков. Монтаж систем в уже построенном доме чаще всего занимает достаточно много времени, поэтому их расчетом и планированием необходимо заняться еще на этапе проектирования здания.

Система канализации

Любая канализация представляет собой систему труб, соединенных между собой в одну, выведенную за пределы дома в место скопления или утилизации отходов. Идеальный вариант — объединение всех точек подключения (ванна, унитаз, кухонная раковина и так далее) в один канализационный стояк (вертикальную трубу) с минимальными расстояниями по горизонтали. В таком случае отходы будут двигаться самотеком, а необходимость в насосе не возникнет. Главное — соблюдать уклон на горизонтальных участках как внутри здания, так и снаружи.

Проектирование системы канализации в частном доме

Перед проектированием системы канализации необходимо собрать следующие данные:

  1. Количество и желаемое расположение сантехнических приборов.
  2. Примерный объем потребляемой воды (зависит от количества постоянно проживающих в доме людей).
  3. Глубина расположения грунтовых вод на участке.
  4. Глубина промерзания грунта.
  5. Расстояние от дома до очистного сооружения.

Система состоит из внутренней и внешней канализации. К первой части относится сантехническое оборудование, трубы и соединительные элементы внутри здания. При устройстве внутренней канализации необходимо придерживаться приведенных ниже правил:

  1. Унитаз должен подключаться к вертикальному стояку отдельно от сантехнического оборудования, в противном случае возможно распространение неприятного запаха по помещениям.
  2. Диаметр трубопровода выбирается в зависимости от типа подключаемого оборудования и расположения участка системы. Так максимальный диаметр у стояка, в которые соединяются трубы от сантехнического оборудования.

    Изготовление, установка и крепёж водосточного жёлоба своими руками

    Причем от ванны и раковины отходит труба меньшего диаметра, чем от унитаза.

  3. Если необходимо повернуть трубу под прямым углом, лучше использовать два отвода по 45 градусов вместо одного — 90, так как в таком случае поворот будет менее резким, а значит, сопротивление создастся минимальное.

Стояки внутренней системы соединяются под полом или в подвале горизонтальными трубами. Если помещение, в котором располагаются трубы — неотапливаемое, необходимо хорошо утеплить элементы системы.

Совет! На горизонтальном участке в месте соединения стояков избегайте большого количества поворотов и сложных соединительных элементов во избежание быстрого засорения системы.

Внешняя система канализации представляет собой трубопровод, подведенную к очистному сооружению. В некоторых случаях, когда расположение грунтовых вод или форма участка не позволяет выдержать необходимый уклон, в систему добавляется насос. Наружная труба монтируется в траншею на глубину промерзания грунта поверх песчаной подушки. Важно в месте стыковки с внутренней системой и очистным сооружением установить специальные люки для оперативного устранения поломок.

Очистные сооружения

В частном строительстве применяются приведенные ниже очистные сооружения:

  1. Выгребная яма.
  2. Септик.

Первый вариант подходит только для дачных домов, не предназначенных для круглогодичного проживания, так как яма достаточно быстро заполняется. Септик — небольшая очистная станция, отлично подходящая для коттеджа. Главное — расположить его, соблюдая правила: расстояние до дома должно составлять не менее 5 метров, до границ участка — 2 метра.

Устройство системы водоотведения

Очистные сооружения kolo ilma позволяет отвести дождевую и талую воду от ограждающих конструкций, а также создать комфортные условия для движения человека вдоль дома даже в плохую погоду. Выделяют кровельный и линейный водоотвод.

Кровельный состоит из желоба (устанавливаемого по краю кровли), вертикальной трубы и соединительных элементов. Основные задачи: предотвращение чрезмерного намокания наружной стены, препятствие образования сосулек зимой и брызг во время дождя.

Конец вертикального участка может быть выполнен двумя способами: отводом уходит в сторону (в грунт) или опускается в колодец.

Линейный водоотвод призван уводить воду, скапливающуюся на участке, для предотвращения возникновению луж и дренажа земли на участке. Система может быть, как открытой, так и закрытой. Во втором случае водоотвод устанавливается ниже уровня земли и накрывается декоративной решеткой.

Возможные проблемы и их решение

Ниже представлены наиболее распространенные проблемы, с которыми сталкиваются собственники при самостоятельном монтаже водоотвода:

  1. Невозможность создать достаточный уклон.

    Решение: установка сточного насоса.

  2. Подтекание канализационного трубопровода в местах стыка.

    Решение: обработка герметиком или использование специальных уплотнителей.

  3. Вытекание воды за пределы кровельного желоба из-за неправильного расчета системы.

    Решение: замена желоба.

Обустройство водоотвода своими руками только на первый взгляд кажется простым. При проектировании системы необходимо учитывать множество факторов и проводить сложные расчеты, поэтому, желательно, доверить это профессионалам.

Водосточная система – надежное средство, способное защитить фасад дома, его кровлю и фундамент от влияния талых и дождевых вод. Применяя водостоки можно защитить постройку от гниений и коррозии, таким образом продлить период службы дома, не вливая дополнительные денежные средства на проведение ремонтных работ. В связи со всем этим нужно разобраться с видами водосточных систем, правилами их выбора и монтажа.

Виды водосточных конструкций

Во время проектирования частной постройки необходимо определиться с водосточными системами, что будут оптимальными для конкретного дома, при этом важно грамотно рассчитать все нюансы и взять во внимание ряд факторов.

Конструкция водостоков не зависит от их вида и используемого материала, включает в себя следующие элементы:

  • Воронки.
  • Трубы.
  • Желоба.
  • Заглушки и кронштейны.
  • Фитинги.

Стоит отметить, что желоб может иметь разную геометрическую форму, как трапециевидную, так и полукруглую или квадратную. Проводить монтаж желоба нужно там, где производится слив воды, попадающей через желоб непосредственно к водостоку. Конструктивные элементы соединяют специальными муфтами и переходниками, а, чтобы вода не выливалась нужно установить заглушки.

В отдельно взятых случаях водосточная система может усложняться рядом дополнительных элементов:

  • Сетками (корзинами) для того, чтобы в водосток не попал мусор, и труба не забилась.
  • Капельниками, предназначенными для улучшенного оттока воды.
  • Ливнеприемниками, соединяющими трубы и канализацию.

В зависимости от места монтажа водостоки можно разделить на внутренние и навесные. Второй вариант более популярен, так как проведение монтажа не займет много времени, а справиться с ним, сможет даже новичок. Внутренние водосточные системы применяют в многоэтажных домах или же в частных постройках с плоской крышей.

Также все водостоки можно разделить на самодельные и промышленные водосточные системы. В этом случае заводские системы соблюдают все нормы и стандарты, подгоняются согласно определенным требованиям. Водосточную систему легко собрать и просто установить.

Самодельные водостоки дешевые, но не очень надежные, так как можно допустить ошибку. Однако, сооружая водосточную систему самостоятельно можно создать не только функциональный, но и привлекательный внешне водосток. Ручные системы нужно постоянно контролировать, ремонтировать и они будут требовать особого ухода. Основная проблема в том, что домашние водостоки люди сооружают из оцинкованной стали, а она быстро поддается коррозии и гниет.

В зависимости от материала все водостоки можно разделить на пластиковые и металлические системы, дерево не используется, так как подвергается воздействию воды.

Металлические водостоки

В этом случае основным материалов выступает сталь, медь, алюминий или смесь цинка и титана. Достоинства металлических систем:

  • Устойчивость к перепадам температур.
  • Пожаробезопасность.
  • Износостойкость.
  • Прочность и общая высокая надежность.
  • Стандартные размеры.

Недостатки используемого материала:

  • Большой вес и внушительная цена.
  • Монтаж лучше доверить специалистам, так как есть ряд нюансов.
  • Ограниченный цветовой выбор.
  • Подходит не для всех типов крыш.
  • Быстро появляется ржавчина во все водостоках, кроме медного.

Оцинкованная сталь – самый популярный материал для сооружения водосточных систем из-за небольшой цены, но и период эксплуатации таких водостоков будет небольшим. Такие трубы не симпатичны внешне, но можно использовать сталь с полимерным покрытием. Благодаря дополнительному слою системы служат гораздо дольше, да и цветовой ассортимент будет намного шире.

Привлекательный внешне материал – медь, способная служить очень долго. Единственный недостаток – цена, которая многим придется не по карману. Один из оптимальных вариантов – смесь титана и цинка, так как такие системы будут не только устойчивы к температурам, но и привлекательны внешне. Такая конструкция будет служить долго, но соорудить ее смогут только профессионалы, помимо этого такой водосток можно совмещать не со всеми кровельными материалами.

Монтаж водостоков

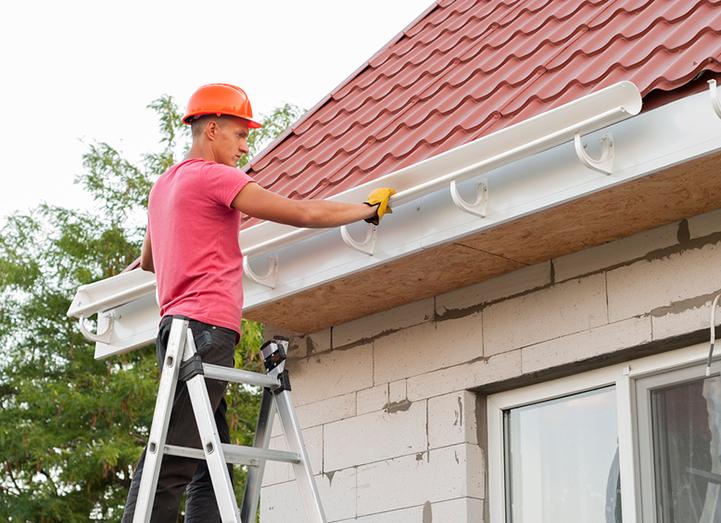

Первым этапом установки водосточной системы станет монтаж желоба по всему периметру дома. Все части желоба нужно соединить между собой как наружными, так и внутренними крепежами. Крепить желоб надо с помощью кронштейнов к стропилам, стене или лобовой доске. Для надежности все части соединяются внахлест и дополняются резиновым уплотнителем. Располагают желоб так, чтобы край крыши был расположен над срединой желоба, наклон желоба должен составлять около 5 градусов.

Кронштейны нужно крепить через каждые полметра в случае применение пластиковых систем и каждые 10 сантиметров при использовании металлических водостоков. Также используют дополнительные кронштейны там, где желоб соединяется с воронкой и по углам дома. Трубы крепятся хомутами к стене дома, при этом расстояние от стены к трубам должно составлять хотя бы 4 сантиметра.

Трубы и воронки соединяют специальным коленом, которым можно обойти углы или выступы дома. В конце трубы устанавливается слив, расстояние от него до земли должно составлять около 20-ти сантиметров.
