Как регулировать температуру в батареях

Как правильно регулировать температуру батареи отопления, вручную или автоматически

Регулировка батарей отопления в квартире позволяет одновременно решить несколько задач, в числе которых главная заключается в уменьшении расходов на оплату некоторых коммунальных услуг. Реализуется такая возможность разными способами: механическим путем и в автоматическом режиме. Однако при изменении параметров системы отопления не повышается среднее значение температуры в помещении. Можно лишь уменьшить его до нужного уровня, отрегулировав положение арматуры. Целесообразно устанавливать такие устройства на батареи в домах, где прохладно зимой.

Для чего нужно производить регулировку

Главные факторы, объясняющие необходимость изменения уровня нагрева батарей с помощью запорных механизмов, электроники:

1. Свободное передвижение горячей воды по трубам и внутри радиаторов. В системе отопления могут образовываться воздушные пробки. По этой причине теплоноситель перестает греть батареи, т. к. постепенно происходит его охлаждение. В результате микроклимат в помещении становится менее комфортным, а со временем комната остывает. Чтобы поддерживать в трубах тепло, используются запорные механизмы, установленные на радиаторах.
2. Регулировка температуры батарей дает возможность уменьшить расходы на оплату отопления жилья. Если в помещениях слишком жарко, методом изменения положения вентилей на радиаторах можно уменьшить затраты на 25%. Причем снижение температуры нагрева батарей на 1°С обеспечивает экономию 6%.
3. В случае, когда радиаторы сильно нагревают воздух в квартире, приходится часто открывать окна. Зимой это делать нецелесообразно, т. к. можно простудиться. Чтобы не пришлось постоянно открывать окна с целью нормализации микроклимата в помещении, следует установить на батареи регуляторы.
4. Появляется возможность изменять по своему усмотрению температуру нагрева радиаторов, причем в каждом помещении задаются индивидуальные параметры.

Как регулировать батареи отопления

Чтобы повлиять на микроклимат в квартире, нужно уменьшить объем проходящего через отопительный прибор теплоносителя. При этом есть возможность только снизить значение температуры. Регулировка системы отопления производится путем поворота вентиля/крана или изменения параметров узла автоматики. Количество проходящей по трубам и секциям горячей воды уменьшается, вместе с тем батарея нагревается менее интенсивно.

Чтобы понять, как взаимосвязаны эти явления, нужно больше узнать о принципе работы системы отопления, в частности, радиаторов: горячая вода, попадающая внутрь отопительного прибора, нагревает металл, который, в свою очередь, отдает тепло в воздушную среду. Однако интенсивность прогрева помещения зависит не только от объема горячей воды в батарее. Играет важную роль и тип металла, из которого изготовлен отопительный прибор.

Чугун отличается существенной массой и медленно отдает тепло. По этой причине на такие радиаторы нецелесообразно устанавливать регуляторы, т. к. прибор будет долго охлаждаться. Алюминий, сталь, медь — все эти металлы моментально прогреваются и остывают сравнительно быстро. Работы по установке регуляторов следует производить перед началом отопительного сезона, когда в системе отсутствует теплоноситель.

В многоквартирном доме нет возможности менять среднее значение температуры воды в трубах системы отопления. По этой причине лучше установить регуляторы, позволяющие влиять на микроклимат в помещении другим способом. Однако это невозможно реализовать, если теплоноситель подается по направлению сверху вниз. В частном доме есть доступ и возможность менять индивидуальные параметры оборудования и температуру теплоносителя. Значит, в данном случае часто нецелесообразно монтировать регуляторы на батареи.

Вентили и краны

Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.

Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.

Запорные краны

Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача — отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.

Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.

Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.

Ручные вентили

В эту группу входят две разновидности арматуры:

1. Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.

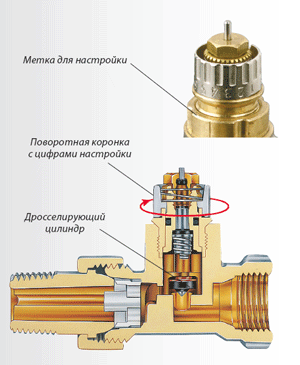

2. Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.

Автоматическая регулировка

Преимуществом такого метода является отсутствие необходимости постоянно менять положение вентиля/крана. Нужная температура будет поддерживаться в автоматическом режиме. Регулировка отопления таким способом обеспечивает возможность однократно задать нужные параметры. В дальнейшем уровень нагрева батареи будет поддерживаться узлом автоматики или другим устройством, установленным на входе отопительного прибора.

Если необходимо, индивидуальные параметры могут задаваться многократно, на что влияют личные предпочтения жильцов. К недостаткам такого метода относят существенную стоимость комплектующих. Чем более функциональными являются приборы для управления количеством теплоносителя в радиаторах отопления, тем выше их цена.

Электронные терморегуляторы

Эти устройства внешне напоминают регулирующий вентиль, однако есть существенное различие — в конструкцию заложен дисплей. На нем отображается температура воздуха в помещении, которую необходимо получить. Такие устройства работают в паре с выносным датчиком температуры. Он передает информацию электронному терморегулятору. Чтобы нормализовать микроклимат в комнате, достаточно лишь задать нужное значение температуры на устройстве, а регулировка будет выполнена в автоматическом режиме. Располагают электронные терморегуляторы на входе батареи.

Регулировка радиаторов термостатами

Устройства данного вида состоят из двух узлов: нижнего (термовентиль) и верхнего (термоголовка). Первый из элементов напоминает ручной вентиль. Он выполнен из прочного металла. Преимуществом такого элемента является возможность установки не только автоматического, но и механического вентиля, все зависит от потребностей пользователя. Чтобы изменить значение температуры нагрева батареи, конструкцией термостата предусмотрен сильфон, который оказывает давление на подпружиненный механизм, а последний, в свою очередь, изменяет площадь проходного сечения.

Использование трехходовых клапанов

Такие устройства выполнены в виде тройника и предназначены для установки в точке соединения байпаса, входной трубы в радиатор, общего стояка отопительной системы. Для повышения эффективности работы трехходовой клапан оснащается терморегулирующей головкой, такой же, что и у ранее рассмотренного термостата. Если температура на входе в клапан выше нужного значения, теплоноситель не попадает в батарею. Горячая вода направляется через байпас и проходит дальше по отопительному стояку.

Когда клапан остывает, пропускное отверстие вновь открывается и теплоноситель поступает внутрь батареи. Целесообразно устанавливать такое устройство в случае, если система отопления однотрубная, а разводка труб вертикальная.

Рекомендации по монтажу устройств

Чтобы иметь возможность регулировать температуру батареи в квартире, рассматривают любой вид клапанов: они могут быть прямого или углового типа. Принцип установки такого прибора несложный, главное, правильно определить его положение. Так, на корпусе клапана указано направление потока теплоносителя. Оно должно соответствовать направлению движения воды внутри батареи.

Располагают вентили/термостаты на входе отопительного прибора, если необходимо, врезают кран еще и на выходе. Это делается для того, чтобы в будущем появилась возможность самостоятельно производить слив теплоносителя. Регулирующие устройства устанавливаются на батареи отопления при условии, что пользователь точно знает, какая труба подающая, т. к. в нее выполняется врезка. При этом учитывают направление движения горячей воды в стояке: сверху вниз или же снизу вверх.

Повышенной надежностью отличаются обжимные фитинги, поэтому они используются чаще. Соединение с трубами — резьбовое. Термостаты могут быть оснащены накидной гайкой. Для уплотнения резьбового соединения применяют ФУМ-ленту, лен.

Регулировка батарей отопления: выбор и настройка регулятора в квартире или частном доме
Для чего нужно производить регулировку температуры батарей отопления. Ручные и автоматические методы регулирования.

Автоматическая температура отопления. Комфорт и экономия тепла.

24.02.2017 Экономичное и комфортное отопление в доме, является распространенным вопросом в автоматизации регулировки температуры отопления. В этой статье Вы узнаете как экономить поддерживая комфортное тепло в доме.

Каждый человек стремится к комфортному образу жизни. Совсем недавно люди взошли на новую ступень развития человечества. Этот шаг предусматривает комфортное и экономичное существование в единении с природой. Появляется все больше и больше новых технологий получения экологически чистых источников тепловой, электрической и других источников энергии. Автоматизация процессов бытия окружает практически каждый уголок сферы деятельности человека. Одним из кусочков обширной структуры является автоматическая регулировка температуры отопления, что влечет комфортное и экономное поддержание тепла в доме. Учитывая большие затраты на отоплении: домов, квартир, предприятий и других видов помещений. Автоматизация систем отопления — есть неотъемлемая часть в экономии тепла. Вы наверняка согласитесь, с выражением: «Комфорт в теплом доме — это один из пунктов экономии бюджета».

Так как заставить Ваш бюджет быть более экономным на отоплении дома? Как уберечь бюджет от лишних затрат на тепло? Ответ есть : «Автоматическая температура отопления и комфортное экономичное тепло». Компания «ВИКО» постарается рассказать, как осуществить автоматический контроль температуры отопления, что приведет к комфорту и экономии тепла.

Большинство любителей рассказов главную роль отдают утеплению строений. Мы же опустим этот этап! Зачем описывать то, что и так понятно при проектировании и строительстве дома? Вы наверняка знаете, что заранее утепленное и подготовленное помещение — это уже залог экономии на отоплении дома, квартиры, гаража и даже предприятия. Но все это не даст того комфорта и экономии тепла, которое необходимо для экономии бюджета. А что дает так сильно необходимую экономию и комфорт в бюджете каждого? Кто про это задумался? Конечно же, это автоматическая температура отопления, которая позволяет не только экономить бюджет, но и регулировать температуру дома, квартиры, комнаты и отопления. Вы забудете, что такое очень жарко или очень холодно!!! Ваш дом будет всегда наполнен тёплым комфортом и уютом. А умная система отопления позволит экономить затраты на отопление.

Давайте рассмотрим основные концепции автоматической регулировки температуры системы отопления:

1) Регулировка температуры радиатора отопления термоголовкой (термостатический кран)

2) Автоматическая температура отопления (электронные термостаты с сервоприводами)

3) Что лучше термоголовка или электронный термостат? Отличия и устройство.

4) Типовые решения автоматизации системы отопления.

5) Комфортная экономия тепла. Плюсы и минусы регулировки температуры отопления.

Регулировка температуры радиатора отопления термоголовкой (термостатический кран)

Одним из самых простых способов автоматического поддержания комфортной температуры отопления является использование термостатического крана с термоголовкой. Благодаря такому устройству, изменения в имеющейся системе отопления станут минимальны, а процесс автоматизации системы отопления будет минимально затратным для бюджета. Использование крана с термоголовкой даст возможность контролировать температуру радиатора отопления по температуре помещения. Конечно такой вид регулировки температуры отопления является наиболее грубым, но дает ощущение комфортного тепла в квартире, доме, гараже или в помещении предприятия. Экономии бюджета на таком виде контроля температуры радиаторов отопления можно достичь, установив теплосчетчик на стояк отопления. Конечно же существуют и специальные термоголовки «Danfoss» с идущими в комплекте накладными теплосчетчиками. Если Ваш ЖЭК согласится использовать показания таких устройств, тогда Вам повезло. Кстати!!! Практически все новостройки снабжают именно такими системами теплоучета. Проблемы экономии на тепле в системах городского отопления отпадают в строениях с собственной системой отопления. Радиатор отопления, прогрев помещение, отключается термостатическим краном с термоголовкой, а это влечет уменьшение теплопотребления. Уменьшение теплопотребления — это соответственно уменьшение энергозатрат на обогрев, что дает комфортное и экономное тепло.

Автоматическая регулировка температуры отопления. Электронные термостаты и сервоприводы.

Автоматизировать контроль температуры системы отопления более точно можно с помощью электронных термостатов и сервоприводов. В отличии от термостатических кранов с термоголовкой, электронные термостаты не привязаны к конкретному месту установки. Это позволяет повысить точность измерений, что убирает фактор влияния тепла радиатора отопления. Реакция такого регулятора температуры намного быстрее. А расширенные возможности электронных термостатов позволяют забыть про периодическую ручную подстройку температуры в помещении. Вы ощутите комфорт в эксплуатации хронотермостатов. Использование термических сервоприводов увеличит скорость реакции радиаторов и системы отопления. Это избавит помещение от «температурных провалов», что является недостатком термоголовок. Одним словом термоголовки занимают нишу «полуавтоматического регулирования температуры отопления», а электронные хронотермостаты занимают нишу «автоматического регулирования температуры отопления». Благодаря высокой точности измерений электронных термостатов и быстрой реакции термических сервоприводов такая система автоматической температуры отопления становится намного экономичнее, так как температура в помещении практически не колеблется — погрешность составляет 1,5-2 градуса Цельсия. А это высокий результат, например у термоголовки средняя погрешность 5-10 градусов Цельсия. Хронотермостаты имеют настолько широкий спектр возможностей, что экономия отопления увеличится на 10-15% точно, а то и выше. Высокая экономичность автоматической регулировки температуры дома, квартиры, предприятия — это существенный результат.

Что лучше термоголовка или электронный термостат? Отличия и устройство.

Рассмотрев основные отличия принципов автоматического регулирования температуры системы отопления квартиры, дома или предприятия. Мы пришли к выводу, что регулировка температуры термоголовкой является простым дешевым и локальным решением. Конечно же у данного метода контроля температуры отопления есть свои недостатки, но при отсутствии возможности установки автоматического электронного контроля температуры — этот вариант более экономичен в плане экономических затрат на бюджет. Все зависит от назначения помещения. Вообще создание комфортной и экономичной автоматизированной системы контроля температуры всегда затратный элемент для бюджета, но все эти затраты окупятся в первый же год эксплуатации. Давайте изучим конструкционные особенности устройств контроля температуры.

Термостатические краны существуют в трех исполнениях: прямой кран, угловой кран, кран для нижней боковой подводки. Все эти краны снабжены американкой для разъемного подсоединения к радиаторам отопления. Такие краны поставляются с крышкой, которая позволяет регулировать температуру вручную, но при необходимости можно осуществить полуавтоматическую или автоматическую регулировку температуры в помещении.

Полуавтоматический контроль подразумевает установку термоголовки. Термоголовка — это механическое устройство, в конструкции которого имеется баллон с газом. Баллоны термоголовок встречаются встроенные и выносные с капиллярными трубками. Газ в баллоне при нагреве расширяется и давит на сильфон с пружиной, под давлением газа шток выдвигается и нажимает на клапан крана. Клапан термостатического крана перекрывает проток теплоносителя через радиатор, что уменьшает его теплоотдачу. По мере охлаждения помещения газ в баллоне охлаждается и шток возвращается в исходное положение, что влечет открытие клапана крана. Ввиду того, что на баллон влияет тепло радиатора, а радиатор имеет динамичность в отдаче тепла. Нередки «провалы в температуре помещения», это доставляет некий дискомфорт. Встречаются промежутки, когда появляется ощущение прохлады или жары, однако, такая система регулировки температуры в помещении экономичнее. Самое главное — установить правильно термоголовку. А устанавливается она горизонтально, т.е. параллельно уровню пола. Связано это с тем, что воздух двигаясь от пола к потолку, обтекая баллон с газом, регулирует температуру помещения.

Достичь полноценного автоматического контроля температуры помещения можно установив электронный терморегулятор. Благо разнообразие электронных регуляторов температуры велико. Среди распространенных моделей встречаются: стандартные электронные термостаты, программируемые электронные термостаты с часовой установкой температуры — хронотермостаты, беспроводные термостаты и блоки дистанционного управления.

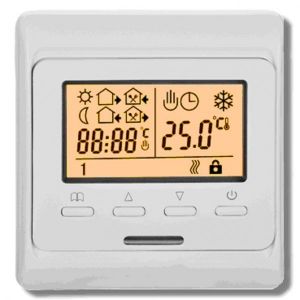

Большинство электронных термостатов исполняются для установки в розеточную коробку, хотя встречаются навесные модели. Вид источника питания делит термостаты на модели с питанием от сети 220В и питанием от батареек. Что касается терморегуляторов с питанием от батареек, то замена элементов питания необходима примерно в промежутке 1-2 года. Также электронные термостаты делятся на модели с наличием и отсутствием подключения выносного термодатчика. Такая функция позволяет вести дополнительно контроль по температуре поверхности или теплоносителя. Например контроль температуры поверхности теплого пола. Выходы управления нагрузкой термостатов можно поделить на пять видов:

1) Сухой контакт на включение (изолирован от контактов питания термостата),

2) Контакт реле подающий фазу 220В на нагрузку (используется для управления термическими сервоприводами, насосами, электрическими теплыми полами),

3) Переключающийся сухой контакт (используется изолированный переключающийся контакт реле),

4) Переключающиеся выходы реле с подачей фазы 220В на нагрузку (используется для управления моторными сервоприводами),

5) Симисторный контакт подающий фазу 220В на нагрузку. Отличается отсутствием механического реле, что устраняет щелчок включения. (используется для управления термическими сервоприводами, насосами, электрическими теплыми полами).

Типовые решения автоматизации системы отопления.

Благодаря большому спектру моделей электронных термостатов стоимость и функционал колеблются в большом диапазоне, что дает широкий спектр применения в автоматизации системы отопления. Практически все термостаты рассчитаны на нагрузку до 2,5 кВт, а это достаточно вполне. Используя смекалку можно экономично модернизировать систему отопления дома. Например, поставить хронотермостат на управление питанием обычного электрического котла с ТЭНом.

А что делать, если уже в доме сделан чистовой ремонт и нет возможности и желания долбить стены и тянуть провода? В этом варианте приходят на помощь беспроводные термостаты и хронотермостаты. Конечно же такое решение дороже проводных, но оно стоит своих затрат. Установка не займет и не потребует сильных навыков. Вы берете беспроводной термостат на батареечках и вешаете в удобном для Вас месте. Затем приемный блок дистанционного управления подключаете к сети 220В и подсоединяете к нему термический сервопривод, насос, или котел.

Использование моторизованных сервоприводов позволит организовать контроль нескольких контуров отопления. Управление такими сервоприводами осуществляется по трем проводам, один провод является нейтралью (N), а два других — это фазы 220В (одна на открытие, другая на закрытие).

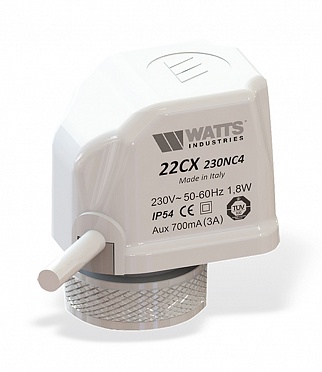

ЭлектроТермические Сервоприводы полные аналоги термоголовок (можно установить вместо термоголовки), но благодаря отсутствию воздействия на колбу внешней среды и наличию термоэлемента, скорость реагирования выше. Принцип работы термического сервопривода прост: Когда нужно открыть клапан термостатического крана, электронный термостат подает напряжение 220В (24В, 48В, 110В) на контакты термического сервопривода. В сервоприводе поверх колбы имеется нагревательный элемент, который в течение одной минуты нагревает баллон до температуры расширения газа. Далее происходит процесс регулирования температуры, как с термоголовкой. По достижении нужной температуры в помещении, термостат прекращает подачу напряжения и колба начинает остывать, закрывая кран. Среднее время остывания 3-5 минут. Преимуществом термических сервоприводов является универсальность, да и не только, среди исполнения сервоприводы делят на «NC — нормально закрытые» и «NO — нормально открытые». Стоимость термических сервоприводов ниже стоимости термоголовки. А суммарная стоимость комплекта электронного хронотермостата и термического сервопривода всего в 1,5-2 раза выше термоголовки с термостатическим краном. Однако, экономическая эффективность поддержания автоматической температуры отопления электронными методами куда комфортнее и выгоднее. Система окупится в первый же сезон.

Еще одним примером комфортного и экономного автоматического регулирования температуры отопления является непосредственное управление котлом!!! Кстати, котел может иметь встроенную автоматику управления температурой системы отопления. Но иногда возникает необходимость контролировать температуру по воздуху помещения, а не температуре теплоносителя!!! Вот тогда то и приходят на помощь комнатные электронные термостаты с сухим контактом. Все котлы снабжены специальным выходом для подключения комнатного термостата. Это позволяет расширить функции котла и повысить комфорт эксплуатации системы отопления. Согласитесь, термоголовки не дадут Вам таких преимуществ.

А что делать, когда имеется дом в пригороде и Вы хотите дистанционно управлять температурой системы отопления? Для таких целей существуют специальные устройства, их принято называть GSM модуль дистанционного контроля температуры. Это оборудование позволяет дистанционно регулировать температуру в помещении. Существует много вариантов исполнения. У большинства брендов основные функции схожи — это контроль температуры отопления по температуре воздуха, контроль протечки (затопления), контроль открытия дверей или разбития стекол. Такой набор функций позволяет видеть температуру в помещении, управлять включением и отключением котла системы отопления, быть в курсе, что дома все в порядке. Все устройства данного типа снабжены сухим контактом, управляемым температурой воздуха в помещении. Функционал конечно ограничен по сравнению с хронотермостатом, но зато появляется возможность дистанционного контроля температуры.

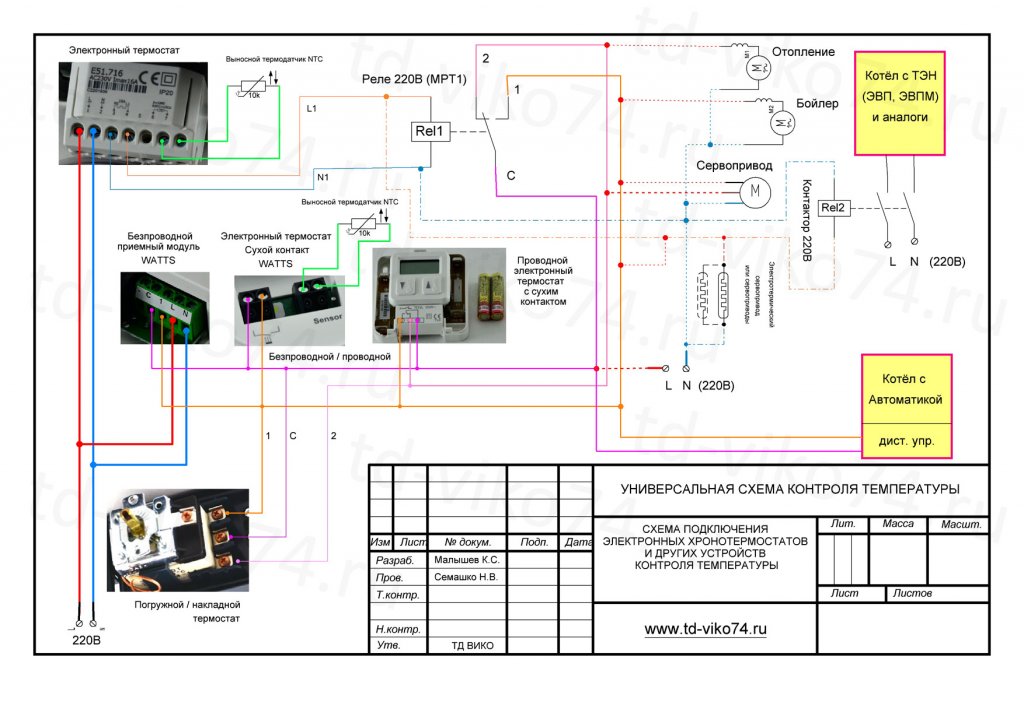

Скачать схему подключения электронных термостатов можно .

Комфортная экономия тепла. Плюсы и минусы регулировки температуры отопления.

Мы рассказали Вам основные принципы автоматического контроля температуры отопления. Результатом использования таких систем является комфорт и экономия тепла. Термоголовки постепенно уходят с ниши экономного отопления. Причиной тому служит то, что эти устройства обладают большой погрешностью в работе. Они чувствительны к качеству окон, и наличию открытых форточек. А установка непосредственно вблизи радиатора отопления сильно загрубляет диапазон регулирования в эксплуатации. Электронные средства регулирования температуры отопления более надежны и требуют смекалки c навыком в интеграции. Конечно же, если Вы задумались экономить на отоплении, и хотите комфортного и уютного тепла. Тогда Вам не составит сильного труда интегрировать все это в имеющеюся систему отопления. Поверьте нам, установка хронотермостата в систему отопления — это уже важный шаг в экономию. Разбив 24 часа отопления помещения на промежутки с разной температурой и выставив отдельно температуру в выходные дни на хронотермостате — Вы станете экономить порядка 20% в доме, а в офисе можно достичь и всех 40%.

Вы забудете про такую проблему, когда становится очень жарко или тепло в течение дня.

Автоматизация поддержания температуры — это комфорт и экономия. Почему отопление становится экономным? Давайте посмотрим логически на этот вопрос. Самый большой потребитель тепла в системе отопления — это дом, квартира или помещения предприятия. Когда наступает период зимних морозов, температуру системы отопления увеличивают, чтобы стабилизировать теплопотери дома, квартиры и т.д. Но всегда существует момент, когда помещение меньшей площади прогревается быстрее больших. В таком помещении становится жарко, и тепло, которое могло бы пойти на прогрев других помещений, задерживаясь кушает энергоресурсы из бюджета. Когда же все помещения прогреются, то котел выключится, а «задержавшееся тепло» начнет распространяться уравнивая температуру в доме. В результате в остальных помещениях тоже станет жарковато. Затем, душно и следом потребуется проветривание помещения. Установка системы автоматического поддержания температуры убирает этот момент. Автоматика определяет, когда наступает именно этот момент и заблаговременно отключает зону, это повышает экономичность и скорость обогрева других площадей. Вы получаете комфортное и экономное тепло. В наши дни умные системы отопления позволяют суммарно экономить на отоплении дома порядка 70-75% бюджета. Это очень высокий результат!!! И это не сказки.

На этом мы заканчиваем свой рассказ и надеемся, что теперь Ваш дом станет теплым и уютным.

Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru
«ВИКО» — инженерная сантехника в Челябинске

Температура батарей

Существуют минимальный и максимальный нормативы. Иногда даже при запуске отопления в помещении не хватает тепла из-за того, что температура батарей далека от нормативов. Причина тому — банальная завоздушенность системы. Устранить проблемы можно с помощью специалиста или самостоятельно, используя кран Маевского.

Если проблема возникает из-за изношенности стояковых труб или батарей, то без помощи специалистов здесь просто не обойтись. Если система отопления не работала, а воздух в квартире был холоднее, чем указано в нормах по ГОСТу, то весь этот период оплате не подлежит.

Чтобы узнать норму температуры, нужно изучить СНиП

Норм минимальной температуры отопительных батарей нет, поэтому принято ориентироваться по параметрам воздуха в квартире. Нормальные параметры воздуха в отопительный период — +16…+25°C.

Для фиксации того, что температура отопительной системы не отвечает норме, необходимо пригласить уполномоченного представителя поставщика услуг отопления. О том, какая должна быть температура воды в батареях, описано в СНиП 41−01 от 2003 года:

1. Если в помещении применяется двухтрубная конструкция, то 95°C — это максимум.
2. Норма для однотрубной конструкции — +115°C.
3. Зимняя норма температуры радиаторов отопления в квартире — +80…+90°C. Если же она приближается к +100°C, то нужно принимать срочные меры для того, чтобы не допустить кипение воды в системе.

Читать подробнее: нормативы отопления СНиП для многоквартирных домов.

Несмотря на то что многие производители батарей часто указывают на них максимальный порог температуры, который находится на высоком уровне, не нужно часто его достигать, так как это выведет батарею из строя.

Для убеждения в соответствии отопления нормам ГОСТа необходимо самостоятельно произвести измерения и понять, какая температура воды в батареях отопления:

1. Может быть использован обыкновенный ртутный термометр, но тогда к полученному результату необходимо будет прибавить 2°C.
2. Подойдет также инфракрасный термометр.
3. Спиртовой термометр необходимо крепко примотать к батарее, обернув в теплоизоляцию.

Если полученные результаты оказались далекими от нормы, то нужно подать заявление в офис теплосети с просьбой провести контрольные измерения. Квартиру посетит комиссия, которая и произведет все необходимые вычисления.

Нормативы температуры батарей отопления

Система отопления многоквартирного дома – результат работы инженерной мысли. Это сложный, состоящий из множества элементов, механизм.

Поэтому так важно, соблюдать правила установки и эксплуатации радиаторов отопления в каждой квартире. Иначе тепло распределится неравномерно, что приведет к тому, что в одной квартире будет тепло, а в соседней — холодно.

Важным моментом также является расчёт количества секций радиаторов отопления. Во избежание подобных ситуаций и придумали соответствующие допустимые значения (нормативы).

Читайте про электрические радиаторы отопления следующую статью.

Про газовые конвекторы повествует эта статья.

Допустимое минимальное значение температуры батарей

Как любой другой показатель, важный для нормальной жизнедеятельности человека (норма влажности в квартире, норма температуры горячей воды, оптимальная температура воздуха в квартире и т.д.) температура батарей на время сезона отопления должна иметь допустимый минимум.

Однако минимальной температуры батарей в квартирах законом и нормами не прописано. Это означает, что показатель должен быть таким, чтобы сохранялась допустимая температура воздуха в квартире (+18 до + 25 градусов).

Очевидно, что при недопустимо низких температурах батарей, добиться нормальной температуры воздуха во всей квартире невозможно.

Каким должно быть максимальное значение?

В отличие от минимума, максимальное значение точно указано в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Этот документ определяет нормы, установленные для внутриквартирных элементов системы обогрева:

• Максимально допустимой нормой температуры батарей в квартире считается отметка в 95°С при двухтрубной системе отопления;
• При однотрубной системе отопления температурный максимум равен 115°С;
• Рекомендуемой температурой является значение от 85°С до 90°С. Это связано с тем, что 100°С – температура кипения воды. При достижении этого показателя, применяются специальные меры для предотвращения закипания;

Примите к сведению: несмотря на то, что температурный максимум составляет 115 °С, эксплуатация батарей в этом режиме не рекомендуется. Они быстро ломаются, если работают с такой усиленной нагрузкой.

Как измерить температуру батарей?

Если возникли подозрения, что батареи греют плохо, можно измерить их температуру. Существует несколько способов замера температуры батарей, а именно:

• Обычным термометром. В этом случае, к измеренному показателю поверхности отопительного прибора следует прибавить 1-2°С;
• При помощи инфракрасного термометра;
• Спиртовым термометром измеряют температуру батареи, плотно примотав его к ней. Для точности измерения нужно закрыть термометр теплоизолирующим материалом.

Это важно: прибор, которым производится замер температуры батарей, должен иметь сертификат качества. Диапазоном измерений должен составлять от 5 до 40 гр.С – это в значительной мере минимизирует погрешность измерения. Допустимая погрешность не более 0,1 гр.С измерения.

Если температура батарей существенно не дотягивает до рекомендуемой величины, следует написать заявку в управляющую компанию на проведение замера. Комиссия в присутствии жильца квартиры произведет контрольный замер циркулирующей в батарее жидкости и установит несоответствие.

Обратите внимание: перед замером температуры батарей измерьте температуру горячей воды из крана. Эти показатели взаимосвязаны друг с другом. Если показания термометра находятся в диапазоне от 60 до 75 °С – это считается нормой, если ниже – отклонением от неё.

Что делать, если нет отопления?

Если отопления дождаться не удалось, самое время перейти к решительным действиям. Во-первых, надо разобраться в причине происходящего. Если окажется, что всему виной поломка в отопительной системе дома, её нужно устранить. Если в задержке отопления виновна снабжающая компания, нужно доказать, что в квартире холодно.

Для этого вместе с представителем эксплуатирующей компании необходимо замерить температуру в каждой комнате. Если она окажется ниже, важно зафиксировать показания.

По итогам замеров, обслуживающая компания обязана принять меры, исправить ситуацию и пересчитать плату за отопление в периоды несоответствия. Если никаких действий со стороны ответственной компании нет, её можно привлечь к административной ответственности за нарушение правил коммунального обслуживания населения.

Минимальная допустимая температура воздуха жилой комнаты зимой +18 °С. Как только зафиксировано заниженное значение этого показателя, организация, поставляющая тепло обязана снизить плату за него на 0,15% за каждый час нарушений.

Если перерасчет не мотивировал ответственную организацию на исправление ошибок, следует составить коллективную жалобу жильцов дома о нарушении температурного режима. Она станет основанием для обращения в суд. За допущенные нарушения, организацию, поставляющую тепло, могут серьезно оштрафовать.

Таким образом, температура батарей в квартире во время отопительного сезона должна соответствовать требованиям СНиП.

Жители квартир могут самостоятельно замерить температуру батарей, чтобы уточнить, соблюдаются ли нормативы. Знание всех допустимых норм, границ и сроков, связанных с наступлением отопительного сезона дает возможность защитить свои права в случае их нарушения.

Об отопительных нормах в квартирах рассказывает следующее видео:

Польза терморегуляторов отопления

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.

Галерея изображений Фото из Назначение термостатического вентиля Обязательные составляющие терморегулятора Терморегулятор с выносным термодатчиком Термоголовка для автоматического управления Терморегулирующий клапан или вентиль — основной компонент Регулирующее устройство для однотрубных схем Термостатический вентиль для двухтрубных систем Плюсы установки терморегуляторов для приборов отопления

Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС, то в помещении будет ощущаться сырость. Поэтому здесь важно обеспечить высокую температуру.

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.

Комфортный температурный фон подбирается в зависимости от назначения помещения и частично от времени суток

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.

В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.

Из таблицы видно, что в жилых комнатах в холодное время года температура должна составлять 18-23оС. На лестничной площадке, в кладовой допустимы низкие температуры – 12-19оС

Терморегулятор решает следующие проблемы:

• позволяет создавать определенный температурный режим в комнатах разного назначения;
• экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
• появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Разберемся, какие существуют виды терморегуляторов, и как сделать верный выбор оборудования.

Виды терморегуляторов и принципы работы

Терморегуляторы разделяют на три вида:

• механические, с ручной настройкой подачи теплоносителя;
• электронные, управляемые выносным термодатчиком;
• полуэлектронные, управляемые термоголовкой с сильфонным устройством.

Главное достоинство механических приборов – невысокая стоимость, простота в эксплуатации, четкость и слаженность в работе. Во время их эксплуатации нет необходимости использовать дополнительные источники энергии.

Модификация позволяет в ручном режиме регулировать количество теплоносителя, поступающего в радиатор, тем самым контролируя теплоотдачу батарей. Прибор отличается высокой точностью регулировки степени нагрева.

Существенный недостаток конструкции заключается в том, что в ней отсутствует разметка для регулировки, поэтому производить настройку агрегата придется исключительно опытным путем. С одним из методов балансировки мы ознакомимся ниже

Основные элементы регулятора механического типа – термостат и термостатический клапан

Механический терморегулятор состоит из следующих элементов:

• регулятора;
• привода;
• сильфона, заполненного газом или жидкостью;

Вещество, содержащееся в сильфоне, играет ключевую роль. Как только положение рычага термостата меняется, вещество перемещается в золотник, тем самым регулируя положение штока. Шток под действием элемента частично перекрывает проход, ограничивая попадание теплоносителя в батарею.

Электронные термостаты – более сложные конструкции, в основе которого лежит программируемый микропроцессор. С его помощью можно задавать определенную температуру в комнате путем нажатия нескольких кнопок на регуляторе. Некоторые модели многофункциональны, пригодны для управления котлом, насосом, смесителем.

Строение, принцип работы электронного прибора практически не отличается от механического аналога. Здесь термостатический элемент (сильфон) имеет форму цилиндра, его стенки гофрированы. Он заполнен веществом, которое реагирует на колебания температуры воздуха в жилище.

По время повышения температуры происходит расширение вещества, в результате чего на стенки образуется давление, что способствует движению штока, который автоматически закрывает клапан. При движении штока проводимость клапана увеличивается или уменьшается. Если температура снижается, то рабочее вещество сжимается, в результате сильфон не растягивается, а клапан открывается, и наоборот.

Сильфон обладают высокой прочность, большим рабочим ресурсом, выдерживают сотни тысяч сжатий на протяжении нескольких десятков лет.

Основной элемент электронного регулятора – термодатчик. В его функции входит передача информации о температуре окружающей среды, в результате чего система генерирует необходимое количество тепла

Электронные терморегуляторые условно разделяют на:

• Закрытые терморегуляторы для радиаторов отопления не обладают функцией автоматического определения температуры, поэтому они настраиваются в ручном режиме. Отрегулировать возможно температуру, которая будет поддерживаться в комнате, и допустимые колебания температуры.
• Открытые термостаты можно запрограммировать. Например, при понижении температуры на несколько градусов режим работы может измениться. Также возможно настроить время срабатывания того или иного режима, отрегулировать таймер. Используются такие приборы преимущественно в промышленности.

Электронные регуляторы работают от батареек или специального аккумулятора, который идет в комплекте с зарядкой. Полуэлектронные регуляторы идеально подходят для бытовых целей. Они идут с цифровых дисплеем, который отображает температуру помещения.

Принцип действия полуэлектронных устройств для регулировки теплоотдачи радиатором позаимствован из механических моделей, поэтому его регулировка осуществляется вручную

Газонаполненные и жидкостные термостаты

При разработке регулятора в качестве термостатического элемента могут использовать вещество в газообразном или жидком состоянии (например, парафин). Исходя из этого, приборы делят на газонаполненные и жидкостные.

Парафин (жидкий или газообразный) обладает свойством расширяться под действием температуры. В результате масса давит на шток, к которому подсоединен клапан. Шток частично перекрывает трубу, через который проходит теплоноситель. Все происходит автоматически

Газонаполненные регуляторы обладают высоким сроком службы (от 20 лет). Газообразное вещество позволяет более плавно и четко регулировать температуру воздуха в жилище. Приборы идут с датчиком , которые определяет температуру воздуха в жилище.

Газовые сильфоны быстрее срабатывают на колебания температуры воздуха в помещении. Жидкостные же отличаются более высокой точность в передаче внутреннего давления на подвижные механизм. При выборе регулятора на основе жидкого или газообразного вещества ориентируются на качество и срок службы агрегата.

Жидкостные и газовые регуляторы могут быть двух типов:

• со встроенным датчиком;
• с дистанционным.

Приборы со встроенным датчиком устанавливают горизонтально, поскольку они требуют циркуляцию воздуха вокруг себя, что предотвращает воздействия тепла от трубы.

Термостаты подходят не только для систем отопления на основе газового, электрического котла или конвертера. Они используются в системах “теплый пол”, “теплые стены”. Важно подобрать модификацию, которая подойдет для той или иной системы (+)

Дистанционные датчики целесообразно использовать в случаях, когда:

• батарея закрыта плотными шторами;
• термостат располагается в вертикальном положении;
• глубина радиатора превышает 16 см;
• регулятор располагается на расстоянии меньше, чем 10 см от подоконника и более, чем на 22 см;
• радиатор установлен в нише.

В этих ситуациях встроенный датчик может работать некорректно, поэтому использую дистанционный.

Обычно датчики располагаются под углом 90 градусов относительно корпуса радиатора отопления. В случае параллельной установки его показания будут сбиваться под действием исходящего от радиаторов тепла.

Советы перед началом установки термостата

Предлагаем ознакомиться со следующими советами, которые следует помнить перед началом установки прибора.

1. Перед монтажом запорно-регулирующего механизма следует ознакомиться с рекомендациями производителя.
2. В конструкции регуляторов температуры присутствуют хрупкие детали, которые даже при небольшом ударе могут выйти из строя. Поэтому следует проявить осторожность и внимательность при работе с устройством.
3. Важно предусмотреть следующий момент – установить клапан необходимо так, чтобы термостат принял горизонтальное положение, иначе на элемент может поступать теплый воздух, исходящий из батареи, что негативно скажется на его работе.
4. На корпусе указаны стрелки, которые говорят о том, в какую сторону должна двигаться вода. При установке направление воды также нужно учитывать.
5. Если терморегулирующий элемент устанавливают на однотрубную систему, то нужно заранее установить байпасы под трубами, иначе при отключении одной батареи вся система отопления даст сбой.

Полуэлектронные термостаты монтируют на батареях, которые не закрыты шторами, декоративными решетками, различными предметами интерьера, иначе датчик может работать некорректно. Также желательно расположить термостатический датчик на расстоянии 2-8 см от клапана.

Терморегулятор обычно устанавливают на горизонтальном участке трубопровода недалеко от точки входа теплоносителя в отопительный прибор

Электронные терморегуляторы не стоит устанавливать на кухне, в холле, в или возле котельной, поскольку такие приборы более чувствительны, чем полуэлектронные. Целесообразно установить приборы в угловые комнаты, помещения с низкой температурой (обычно это комнаты, располагающиеся с северной стороны).

При выборе места установки следует руководствоваться следующими общими правилами:

• рядом с термостатом не должно быть приборов, генерирующих тепло (например, тепловентиляторов), бытовой техники и др;
• недопустимо, чтобы на прибор попадали солнечные лучи и чтоб он располагался на месте, где есть сквозняки.

Помня эти простые правила, можно избежать ряда проблем, возникающих при использовании прибора.

Монтаж автоматических регуляторов отопления

Нижеизложенная инструкция поможет установить терморегулятор как на алюминиевые, так и на биметаллические радиаторы.

Если радиатор подключен к рабочей системе отопления, то из него следует слить воду. Сделать это можно с помощью шарового крана, запирающего вентиля или любого другого устройства, блокирующего подачу воды из общего стояка.

После этого открывают клапан батареи, располагающийся в области места поступления воды в систему, перекрывают все краны.

После того, как из батареи была устранена вода, ее необходимо продуть, чтоб убрать воздух. Также это можно сделать с помощью крана Маевского

На следующем этапе выполняют снятие адаптера. Перед процедурой пол застилают материалом, хорошо поглощающим влагу (салфетками, полотенцами, мягкой бумагой и т.д.).

Корпус термостатического клапана фиксируют при помощи разводного ключа. В это же время вторым ключом откручивают гайки, находящиеся на трубе и адаптере, который располагается в самой батареи. Далее откручивают адаптер от корпуса.

При откручивании адаптера может потребоваться использование клапана, расположенного внутри батареи

После демонтажа старого адаптера происходит установка нового. Для этого помещают в конструкцию адаптер, закручивают гайки и воротник, после чего с помощью чистого материала тщательно очищают внутреннюю резьбу.

Далее очищенную резьбу оборачивают несколько раз сантехнической водопроводной белой лентой (ее приобретают отдельно в специализированных магазинах), после чего плотно закручивают адаптер, а также радиатор, угловые гайки.

Резьбу необходимо оборачивать сантехнической запорной лентой почасовой стрелке, сделав 5-6 оборотов. Важно, чтобы лента ложилась ровно, поэтому необходимо своевременно ее разглаживать, если это нужно

Как только установка адаптера будет завершена, необходимо приступить к снятию старого и монтажу нового воротника. В некоторых случаях воротник снять затруднительно, поэтому вырезают его части отвертку или ножовку, после чего отрывают друг от друга.

Далее происходит монтаж самого терморегулятора. Для этого, следуя по стрелкам, изображенным на корпусе, его устанавливают на воротник, после чего, фиксируя клапан разводным ключом, затягивают гайку, которая находится между регулятором и клапаном. В это же время с помощью второго ключа гайку плотно закручивают.

Важно во время установки термостата не повредить резьбу, а после закручивания проверить прочность соединения, чтобы при запуске воды избежать протечек

На завершающем этапе необходимо открыть вентиль, заполнить батарею водой, убедиться в работоспособности системы, отсутствии протечек, установить определенную температуру. В двухтрубной системе можно установить терморегуляторы на верхней подводке.

Термоклапан — строение, назначение, виды

Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.

Термостатический клапан в разрезе

На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.

На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.

Из каких материалов

Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:

• бронзы (с никелевым и хромированным покрытием);
• латуни (покрывают слоем никеля);
• нержавеющей стали.

  Корпуса обычно латунные или бронзовые с никелевым или
  хромированным покрытием

Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы. Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить. На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.

По способу исполнения

Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.

Прямой (проходной) клапан и угловой

Название/фирма	Для какой системы	Ду, мм	Материал корпуса	Рабочее давление	Цена
Данфос, угловой RA-G с возможностью настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	25-32 $
Данфос, прямой RA-G с возможностью настройкой	однотрубной	20 мм, 25 мм	Никелированная латунь	10 Бар	32 — 45 $
Данфос, угловой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	30 — 40 $
Данфос, прямой RA-N с возможностью настройкой	двухтрубной	15 мм, 20 мм. 25 мм	Никелированная латунь	10 Бар	20 — 50 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN , прямой с фиксированной настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	8-15 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN ,угловой с возможностью настройкой	двухтрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	10-17 $
BROEN , прямой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-23 $
BROEN , угловой с фиксированной настройкой	однотрубной	15 мм, 20 мм	Никелированная латунь	10 Бар	19-22 $
OVENTROP , осевой		1/2″	Никелированная латунь, покрытая эмалью	10 Бар	140 $

Термостатические головки

Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.

Ручные

Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механическая термостатическая головка должна так, чтобы она была направлена в комнату. Так измеряется температура точнее. Так как имеют они довольно приличные размеры, такой способ установки возможен не всегда. Для этих случаев можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с головкой при помощи капиллярной трубки. Расположить его можно в любой точке, в который вы предпочитаете измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Название/фирма	Диапазон настроек	Диапазон рабочих температур	Тип управления	Функции/назначение	Тип соединения	Цена
Danfoss living eco	от 6°C до 28°C	от 0°C до 40°C	Электронный	Программируемый	RA И M30X1,5	70$
Danfoss RA 2994 с газовым сильфоном	от 6°C до 26°C	от 0°C до 40°C	Механический	Для любых радиаторов	клипсовое	20$
Danfoss RAW-K с жидкостным сльфоном	от 8°C до 28°C	от 0°C до 40°C	Механический	Для стальных панельных радиаторов	M30x1,5	20$
Danfoss RAX с жидкостным сльфоном	от 8°C до 28°C	от 0°C до 40°C	Механический	Для дизайн-радиаторов белый, черный, хромирванный	M30x1,5	25$
HERZ H 1 7260 98 с жидкостным сльфоном	от 6°C до 28°C		Механический		М 30 х 1,5	11$
Oventrop «Uni XH» с жидкостным сльфоном	от 7°C до 28°C		Механический	с нулевой отметкой	М 30 х 1,5	18$
Oventrop «Uni CH» с жидкостным сльфоном	от 7°C до 28°C		Механический	без нулевой отметкой	М 30 х 1,5	20$

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Как правильно установить

Ставят терморегулятор для радиатора отопления на входе или на выходе отопительного прибора — разницы нет, работают с одинаковым успехом в обоих положениях. Как выбрать место, где установить?

По рекомендуемой высоте установки. Такой пункт есть в технических характеристиках. Каждое устройство проходит на заводе настройку — их калибруют под контроль температуры на определенной высоте и обычно это — верхний коллектор радиатора. В таком случае теплорегулятор установлен на высоте 60-80 см, его удобно при необходимости регулировать вручную.

Схемы установки теплорегуляторов для радиаторов

Если у вас нижнее седельное подключение (трубы подходят только снизу), есть три варианта — искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Всего-то и нужно, что иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

Установка стандартная — на фум-ленту или льняную подмотку с упаковочной пастой

Сам процесс установки стандартный. На клапане имеется резьба. Под нее подбираются соответствующие фитинги или на металлической трубе нарезается ответная резьба.

Один важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой.

Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором

В противном случае вы регулировать будете весь стояк, что точно не понравится вашим соседям. За такое нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас (если нет).

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

• Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
• Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Методы настройки

Не в каждом жилом здании установлены регулируемые батареи отопления, более того, их установка во многих случаях может быть попросту невозможной. Например, регулирующие вентили не могут быть установлены, если здание имеет вертикальную верхнюю разводку, т.е. когда подавать тепло начинают сверху. Следовательно, на верхних этажах всегда слишком жарко, и владельцам квартир приходится даже настежь открывать окна. При этом на нижних этажах батареи чуть холоднее.

Если же в здании имеется однотрубная система, такой проблемы не возникает, поскольку вода после прохождения по радиаторам возвращается обратно в центральный стояк. Благодаря этому теплый воздух равномерно распределяется по комнатам независимо от того, на какой высоте они находятся — хоть на первом этаже, хоть на двадцатом. При этом на подающей трубе у батарей имеются регулирующие клапаны.

Лучшим вариантом для подачи тепла и возможности его регулировать является двухтрубная система отопления. В ней имеются отдельные трубы как для подачи нагретой воды, так и для ее возвращения в систему. В этом случае радиаторы в каждой комнате регулируются отдельно, ведь у каждой из них имеются специальные клапаны.

Регулируя подачу тепла, можно создавать комфорт и значительно сокращать затраты на отопление

Главная цель, которую преследуют при регулировке теплоподачи, — достичь определенной температуры воздуха в комнате. Добиться этого можно одним из двух способов:

1. Качественным. Метод подразумевает изменение качества воды. Для этого нужно оказывать какое-либо влияние на ее нагрев.
2. Количественным. При его применении необходимо изменять скорость, с которой подается вода. Делается это посредством циркуляционного насоса или запорного механизма. Если объем подаваемой воды будет уменьшен, то это поспособствует снижению температуры. Если же, наоборот, увеличить скорость подачи воды, в комнате станет теплее.

Если в здании имеется качественное оборудование, возможно использование двух методов одновременно.

Разновидности устройств

Оказывать влияние на температуру воздуха в доме можно лишь при наличии специального регулирующего устройства.

Устройство, регулирующее подачу тепла в дом, может быть нескольких видов

Существует несколько их разновидностей:

1. Кран. Самый простой тип. Он прикрепляется к батарее и при поворачивании может уменьшать или увеличивать скорость подачи воды. Впрочем, краны, установленные на батареях, — это, скорее, не регуляторы, а средства защиты отопительной системы от аварийных ситуаций.
2. Вентиль. Это недорогое приспособление, которое действует по тому же принципу, что и кран. Поскольку на вентилях отсутствует какая-либо температурная шкала, регулировать с их помощью тепло в квартире можно лишь наугад — сначала повернуть, а потом подождать и посмотреть, что изменится.
3. Устройства с термической головкой.

Последний тип теплорегуляторов подразделяется на два подтипа. Они таковы:

1. Регуляторы прямого действия. Их основной элемент — наполненный газообразным веществом или особой жидкостью сифон. Этот элемент способен реагировать на любые малейшие изменения температуры воды, циркулирующей в системе. Если вода станет горячее, то газообразное вещество или жидкость внутри сифона начнет расширяться и оказывать давление на специальный клапан. Последний начнет перемещаться и перекрывать циркулирующей воде доступ в трубы. При уменьшении температуры воды в трубах будет происходить обратный процесс.

   Электронный датчик регулирует теплоподачу по заданным параметрам

2. Устройства с электронным датчиком. Владелец может задать ему нужные параметры, после чего оно автоматически, управляясь «электронным мозгом», будет следить за изменениями температуры циркулирующей по трубам воды. Если температура станет выше заданного параметра, то скорость подачи воды ументшится. Если же теплоноситель, наоборот, станет холоднее, подача его увеличится.

Нередко бывает, что низкое качество установленного терморегулятора вынуждает жильцов испытывать дискомфорт. Тогда они начинают задумываться о том, как можно улучшить отопление, повысив его эффективность.

Самостоятельная корректировка

Прежде чем искать способ повышения качества отопления в квартире, нужно понять, почему воздух в комнатах плохо нагревается. Возможно, это просто какие-то изъяны в отопительной системе, а может быть, у радиаторов слабая теплоотдача.

Самые частые причины плохого отопления комнат в квартире следующие:

1. Завоздушенность отопительной системы. Если в трубах много воздуха, то они заметно хуже выполняют свою основную функцию. Исправить проблему можно посредством слива воды.
2. Ошибки при подключении. Например, если байпас останется открытым, движение воды по трубам будет нарушено.
3. Неправильные расчеты системы на начальном этапе. Возможно, был выбран не тот диаметр труб, установлено слишком много или мало батарей.
4. Засор отопительной системы. В трубах при длительном использовании неизбежно появляется засор, который препятствует движению воды. Именно поэтому из-за недостаточного объема горячей жидкости воздух в помещении плохо прогревается.

   Засоры в трубах могут стать причиной понижения температуры в доме

Помимо вышеперечисленных, могут быть и другие причины некачественного отопления. Выявить их помогут специалисты.

Есть множество способов увеличить недостаточный коэффициент полезного действия отопительной системы в квартире. Главное — точно выявить причину такой проблемы. Например:

1. Если неправильно подключена батарея, нужно изменить подключение. Предварительно такое действие должно быть согласовано с управляющей компанией.
2. Если же причина недостаточного отопления кроется в неверно проведенных расчетах, то проблему можно решить подключением еще одной или нескольких батарей.

Бывает, что в помещении из-за каких-то неполадок в работе отопительной системы не холодно, а слишком жарко. В этом случае нужно уменьшить большой поток тепла. Сделать это поможет только терморегулятор.

Регулировка температуры в помещении посредством терморегулятора проходит в 3 этапа:

Процесс регулировки температуры терморегулятором происходит в несколько этапов

1. На каждом радиаторе следует стравить воздух.
2. Отрегулировать давление в радиаторах. Для этого на первой от котла батарее откручивается вентиль (достаточно будет пары оборотов). Затем на следующей батарее вентиль прокручивается уже в три оборота и так далее. Отдаляясь от котла, необходимо увеличивать количество оборотов на один. В результате давление воды будет равномерно распределено по всем батареям.
3. Устанавливается терморегулятор. Причем его вид зависит от типа системы отопления, использующейся в квартире.

Смотреть так же: краны для спуска воздуха с радиатора.

Если система принудительная, следует устанавливать специальные вентили. В проточной регулировать температуру лучше всего помогут терморегуляторы, а в двухтрубной можно изменять не только степень нагрева воды, но и ее объем в радиаторах.
