Как сделать флюгер

Содержание

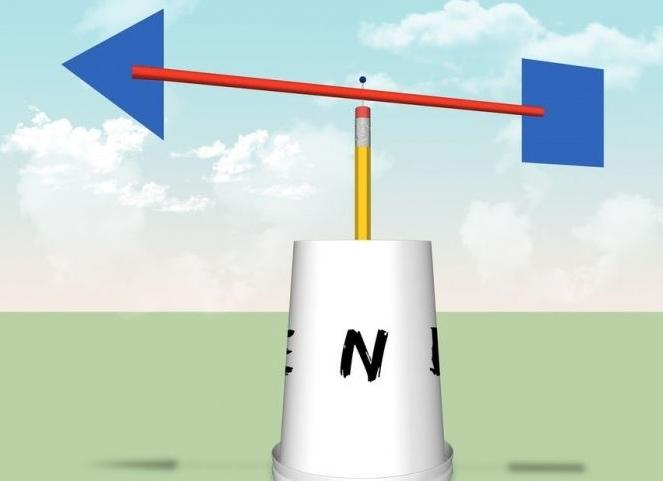

Простая идея на основе бумаги и пластика

Принцип работы флюгера – это стрелка, способная свободно вращаться на оси, которая зафиксирована в неподвижном корпусе. Чтобы конструкция указывала направление, откуда дует ветер, стрелку необходимо сделать меньше, чем хвостовую часть. Для простого флюгера понадобится:

  • плотная бумага;
  • пластиковая соломинка;
  • карандаш;
  • английская булавка;
  • пластиковый стаканчик с крышкой.

Процесс создания флюгера из бумаги состоит из следующих шагов:

  • С обеих сторон пластиковой соломинки сделать разрезы по 1 см. Если соломинка изогнута, эта часть удаляется, основа стрелки флюгера должна быть ровной.
  • Сделать стрелку и «оперение» можно из плотной бумаги или картона. В качестве основы подойдет ненужная папка или упаковка из-под каши.​Важно! Стрелка в форме треугольника должна быть обязательно меньше «оперения», чтобы флюгер относительно правильно указывал направление ветра.
  • Треугольник для стрелки следует сделать вытянутой формы, ориентировочная высота фигуры – 5 см. Квадрат из бумаги лучше вырезать со стороной 7 см.
  • Вместо квадрата можно сделать другую фигуру, главное – чтобы она превышала по размерам стрелку флюгера. Декоративное оформление частей конструкции в виде раскрашивания или наклеек приветствуется.
  • Обе фигуры вставляются в разрезы соломинки. Чтобы сделать надежную фиксацию, элементы закрепляются небольшим количеством клея. Посмотрите на фото, как это выглядит в готовом виде:

Пока стрелка флюгера подсыхает, переходят к формированию корпуса.

  • Небольшую пластиковую емкость (стаканчик из-под сметаны или нечто подобное) до середины наполняют тяжелым материалом. В этой роли могут выступить галька или песок.
  • Если крышка на корпусе будущего флюгера из бумаги отсутствует, ее можно сделать из пластиковой тарелки или просто заклеить емкость картоном.
  • После высыхания клея стаканчик переворачивают. На дне требуется сделать отверстие, диаметр которого соответствует размерам вертикального стержня. В качестве стержня берут карандаш с резинкой и вставляют его в корпус флюгера грифелем вниз.
  • Качественному креплению способствует обработка отверстия клеем или мастикой.
  • Сделать ось вращения для флюгера из бумаги поможет английская булавка. Для этого ее пронизывают сквозь пластиковую трубочку (стрелку) и фиксируют в резинке карандаша. Следующее фото демонстрирует результат проделанных действий:

Придать флюгеру большей натуральности поможет разметка сторон света. Сначала требуется определить, в каком месте конструкция будет установлена. Затем с помощью компаса определяют направление севера и наносят на корпус простого флюгера буквенные обозначения. Конечный результат не затруднительного процесса представлен на фото:

Замечание! Если конструкция ветроуказателя из бумаги будет перемещена в другое место, перед его установкой следует учесть уже нанесенную разметку.

Работаем с деревом

Бумага и пластик не отличаются долговечностью. О том, как сделать флюгер из более прочного материала, пойдет речь далее. Представленная информация будет полезна для людей, умеющих обращаться с деревом. Для любой конструкции ветроуказателя важно соблюдение двух условий – передний конец стрелы необходимо сделать меньше задней части, указатель должен свободно вращаться на вертикальной оси. Чтобы процесс балансировки флюгера не представлял сложностей, стрелку лучше сделать плоской. Трехмерные фигуры нуждаются в дополнительных действиях по определению центра тяжести. Основные стадии производства флюгера из дерева:

  • Эскиз стрелки переносится на деревянный брусок, его ориентировочная толщина – 5 см. Стрелку флюгера предпочтительно сделать из легкого, но прочного материала, например, пробкового дерева.
  • Фигура вырезается пилой или лобзиком.
  • Шершавые края обрабатываются наждачной бумагой.
  • Продлить период эксплуатации флюгера поможет обработка его деталей защитными средствами. Раскраску лучше сделать яркой, чтобы конструкция выделялась на фоне неба. На фото ниже представлен экземпляр готовой стрелки:
  • Пока указатель сохнет, требуется сделать основание флюгера. Деревянный брусок для корпуса подбирается с учетом веса готовой стрелки, он должен быть тяжелее.
  • Затем готовится штырь. В его качестве может выступить металлический прут или деревянный стержень. Исходя из его диаметра, в корпусе флюгера подготавливается отверстие.
  • Штырь закрепляется в корпусе с помощью клея (если обе детали деревянные), как представлено на фото:
  • Ответственным этапом в изготовлении флюгера является определение центра тяжести на указателе. Сделать эту процедуру помогут собственные ладони, это изображено на следующем фото:
  • В нужной точке стрелки следует сделать отверстие для стержня, его диаметр аналогичен размеру на корпусе. После чего стрела водружается на стержень.

Внимание! Необходимо добиться свободного вращения указателя. Если этого не происходит, диаметр деревянного стрежня уменьшают за счет его шлифовки наждачной бумагой. При неустойчивом положении стрелки отверстие для штыря требуется сделать глубже.

На заключительном этапе, после определения места установки флюгера, на его корпусе обозначаются стороны света. Для точности показаний используйте компас. Буквы на конструкции можно нарисовать или наклеить готовые заготовки. Важным этапом является фиксация ветроуказателя. Его можно прибить гвоздями или закрепить другим надежным способом, в зависимости от материала поверхности, на которую он будет установлен.

Забавные поделки для детей

Детальное описание как сделать флюгер для детей из бумаги поможет соорудить яркую вертушку самому или с участием ребенка. Существует несколько вариантов изготовления забавной игрушки из бумаги. Она может содержать 4 или 8 лопастей, иметь ровные или фигурные края, быть выполнена в форме цветка. Сделать простой флюгер поможет схема, представленная на фото ниже:

Для формирования игрушки можно использовать однотонную или цветную бумагу, второй вариант позволит сделать более привлекательный экземпляр. Немного сложнее выглядит схема 8-ми лопастной конструкции, но это только кажется на первый взгляд:

Несколько простых движений превратят две разноцветных заготовки в такую деталь:

После монтажа держателя получится незатейливая конструкция:

Эффектней смотрятся флюгеры с фигурными очертаниями. Чтобы сделать из бумаги яркую игрушку понадобится:

  • 2 квадратных заготовки двустороннего картона со стороной 18 см;
  • декоративные пуговицы и бусина Ø 1,5 см;
  • кусочки плотной цветной бумаги для декорирования центра флюгера;
  • деревянная палочка, проволока и люверс;
  • декоративная лента для оформления держателя.

Процесс создания флюгера состоит из следующих действий:

  • Представленный ниже шаблон распечатывают, на его основе следует сделать две заготовки из плотной бумаги или картона.
  • В местах черных точек (в центре и по краям) необходимо сделать отверстия.
  • Заготовки накладываются друг на друга и совмещаются в центре. Лепестки необходимо переплести таким образом, чтобы они чередовались. По кругу, отмеченному на шаблоне пунктиром, заготовки флюгера склеиваются.
  • В центральное отверстие вставляется люверс.
    ​Замечание! Люверс необходимо подобрать с длиной ножкой, чтобы на нем смогли разместиться все лепестки флюгера.
  • Каждый лепесток поочередно загибается и нанизывается на люверс, после чего его ножка расплющивается.
  • На одном конце деревянной палочки следует сделать отверстие для крепления флюгера из бумаги.
  • Палочка оформляется атласной лентой, края которой фиксируются клеем.
  • Край проволоки (около 1 см) загибается под прямым углом.
  • Из цветной бумаги вырезается два небольших кружочка для центра вертушки.
  • На конец загнутой проволоки продевается один кружочек, второй фиксируется сверху на клей, чтобы закрыть неприглядный вид крепления. Сверху можно закрепить декоративные бусины или пуговицу.
  • На заключительном этапе все детали соединяются: на проволоку с цветком одевается флюгер вертушка, затем деревянная бусина, обеспечивающая свободное вращение.
  • После чего проволока продевается в отверстие на палочке и закрепляется следующим образом:

Подобная вертушка может быть не только игрушкой, она очень пригодится детям, для которых важны дыхательные упражнения.

Как видите, чтобы сделать самому простую конструкцию флюгера понадобится совсем немного усилий и времени. Главное – творческий подход и желание.

  • Виды крыш частных домов
  • Как правильно крыть крышу шифером
  • Как крыть крышу профнастилом своими руками
  • Устройство кровельного пирога под профнастил

Особенности флюгера с пропеллером

Это устройство может быть разной формы, чаще всего флюгер имеет форму домашнего и дикого животного, ангела, сказочного героя, самолёта.

Флюгер является не только функциональным устройством, но и украшением крыши дома

Выбор материала для изготовления флюгера

Главным критерием при выборе материала для флюгера должна быть конечная цель его изготовления. Но, несмотря на это, рекомендуется выбирать тот материал, который сделает конструкцию украшением вашего дома надолго. Изготавливается флюгер практически из любых материалов, но каждый из них требует наличия разных инструментов и оборудования.

Подробнее о том, из чего можно самостоятельно сделать флюгер, читайте в нашей статье — Откуда ветер дует: как сделать флюгер своими руками.

Флюгер из древесины

Довольно лёгкий и простой в работе строительный материал, не требующий специфических инструментов и навыков. Для флюгера подойдёт сырьё высокого качества. Перед эксплуатацией древесину рекомендуется пропитывать смесями для предохранения от сырости и вредных насекомых. Однако такое изделие прослужит недолго.

Деревянный флюгер рекомендуется обработать специальным препаратом для предохранения от влаги и вредителей

Стальной флюгер

Этот материал является прочным, устойчивым к любым механическим воздействиям. Чаще всего для флюгера используют чёрную или нержавеющую сталь. Второй тип устойчив к коррозии, имеет длительный срок службы, но всё же требует правильного обслуживания и своевременного ремонта. Это может быть проблемой, поскольку устанавливается флюгер в таком месте, где произвести ремонт довольно сложно.

Сталь обладает высокими антикоррозийными свойствами, поэтому именно стальной флюгер можно чаще всего увидеть на крыше

Флюгер из меди

Это прочный металл, который выдерживает даже ураганы. Работать с ним довольно легко. Дополнительно на поверхность флюгера из меди можно нанести слой серебра, для чего идеально подойдут реактивы, которые используются при изготовлении фотографий. Данный металл устойчив к коррозии, благодаря чему изделие длительное время может находиться под дождём и долго прослужит без ремонта.

Медь отлично противостоит погодным невзгодам, поэтому лучше всего подходит для изготовления флюгера

Пластиковые конструкции

Пластик является современным материалом, характеризуется высокой прочностью и устойчивостью к солнечным лучам. Ещё одним его преимуществом является лёгкость обработки. Изделия из пластика можно пилить, клеить, паять, при этом свойства материала не меняются.

Пластиковый флюгер можно изготовить любого цвета, он обладает высокой прочностью и устойчивостью к солнечным лучам

Фанера

Для изготовления флюгера подойдёт только многослойная водостойкая фанера, но нужно быть готовым к тому, что такое изделие прослужит недолго. Искусственно увеличить срок службы поможет окрашивание материала, однако на очень короткий срок.

Для изготовления флюгера можно использовать только многослойную водостойкую фанеру

Инструменты для изготовления флюгера

Список инструментов для изготовления этого прибора довольно прост:

  • ножницы по металлу;
  • ножовка или пила;
  • наждачная бумага разной фракции;
  • электрическая дрель;
  • болгарка;
  • канцелярские инструменты, например, линейка, карандаш, клей.

Основные элементы флюгера

Независимо от того, какой формы будет ваш флюгер, в нём должны присутствовать определённые элементы, основными из которых являются ось и флажок с противовесом.

Корпус и ось флюгера

Корпус служит опорой для всей конструкции. Для его изготовления подойдёт как стальная, так и латунная труба, диаметр которой 1 дюйм. В корпусе строго вертикально располагается ось — стержень, обычно выполняемый из стальной арматуры.

Основная функция несущего стержня — удерживать ветряк. Диаметр арматуры около 9 мм, этого хватит, чтобы выдержать сильные ветра и любую другу механическую нагрузку, которая будет действовать на флюгер.

Корпус флюгера является опорой всей конструкции

Флажок с противовесом (флюгарка)

Основная часть устройства, расположенная на вертикальной оси. Флажок показывает, в какую сторону дует ветер. Противовес служит для балансировки флажка и располагается на противоположной стороне. Основная сложность при изготовлении этого элемента состоит в том, что флажок и противовес должны располагаться равномерно по обе стороны оси, то есть иметь одинаковую массу.

Из всей конструкции именно флюгарка представляет собой художественную ценность. Опытный мастер способен выполнить деталь любой формы, при этом не нарушив баланса между флажком и противовесом.

При изготовлении флюгарки важно соблюсти равномерное распределение массы по обе стороны оси

Защитный колпачок

Защитный колпачок имеет форму круга или конуса и располагается на оси флюгера, чаще всего — непосредственно над корпусом. Его основная функция — защищать корпус и подшипники от попадания влаги и грязи.

Роза ветров

Указатель сторон света, состоящий из двух прутьев, скрещенных под углом в 90°. Как правило, прутья крепятся к верхней части крышки в неподвижном состоянии. На концах указателя устанавливаются буквы для обозначения сторон света. Чтобы зафиксировать элемент в правильном положении, нужно использовать компас.

Чтобы установить указатели сторон света в правильном направлении, необходимо воспользоваться компасом

Подшипники

Располагаются внутри корпуса и обеспечивают свободное движение несущего стержня под порывами ветра. Внутренний диаметр деталей составляет 9 мм.

Крепёж

Выбор крепежа зависит от используемого материала и способа крепления. Это могут быть углы, накладки, болты, заклёпки.

Пропеллер

Он помогает определить скорость ветра. Пропеллер можно изготовить самостоятельно из пластмассы и дерева или использовать готовые детали.

Наиболее органично смотрится именно самолёт с пропеллером, поскольку в оригинальной конструкции данная деталь также присутствует. Да и смоделировать такую форму намного проще, чем другие.

Самолёт идеально подходит для изготовления флюгера с пропеллером

Пошаговая инструкция по изготовлению флюгера самолёта

Данное устройство станет визитной карточкой дома лишь в том случае, если элемент будет правильно сделан и установлен.

Металлический флюгер

Выполняется он в такой последовательности:

  1. Отрезать трубу длиной 120 мм. Сделать в ней небольшие отверстия для крепления к опоре заклёпками или болтами. Предварительно в отверстиях необходимо сделать резьбу.
  2. Вставить подшипники с каждого конца в трубу, закрепив сваркой. Дополнительно зафиксировать подшипники можно путём нагрева трубы, в которую и нужно вставить подшипник. После того как труба остынет, в ней подшипники засядут довольно прочно. Саму трубу набить солидолом.Подшипники помогают флюгарке легко вращаться вокруг своей оси
  3. Верх трубы закрыть колпачком, в качестве которого может выступать пластиковая заглушка. Теперь необходимо это место герметизировать изоляционной лентой. Между колпачком и корпусом необходимо проложить слой войлочного сальника.
  4. Теперь можно приступить к изготовлению флюгарки. На бумаге необходимо сделать рисунок, который в дальнейшем нужно перенести на стальной лист. Помните, что размеры самолёта должны быть пропорциональны параметрам корпуса. Рекомендуется делать изделие длиной 400–600 мм и высотой 200–400 мм.Специальными ножницами по металлу лист стали очень легко резать
  5. После того как фигурка самолёта будет готова, необходимо прикрепить её к несущему стержню с помощью хомутов или сварки. Последним этапом является монтаж пропеллера. Установить его нужно на флюгарке или на несущем стержне. В случае с самолётом он будет смотреться более гармонично именно на флюгарке. Для крепления рекомендуется использовать болт, который нужно расположить между двух шайб. Чтобы уменьшить шум флюгера, рекомендуется насадить его на подшипник.

Флюгер из пластиковых бутылок

Сделать флюгер самолёт можно из пластиковых бутылок. Для этого надо:

  1. Собрать пустую тару, тщательно вымыть её. Для флюгера в виде самолёта достаточно 4 бутылок. У двух бутылок срезать верхнюю часть с пробкой до половины. В итоге у вас должно получиться 2 отрезанных верха с пробкой и 4 донышка, высота которых 5 см.От бутылки надо отрезать верхнюю часть и донышко
  2. На каждом донышке под углом 45° сделать надрезы в виде заусенцев, которые будут крепежом.Нижнюю часть бутылки надо нарезать полосками
  3. Теперь необходимо поработать с верхними частями бутылок. Нужно открутить пробку, в которой сделать отверстия для оси. Это можно сделать шилом или горячим прутом. Эту пробку прикрутить обратно. Одну верхнюю часть бутылки оставить без пробки.В пробках шилом нужно сделать отверстия для оси
  4. Теперь можно приступить к сбору флюгера. Соединяются две верхних части резаными поверхностями друг к другу. Этот процесс напоминает сбор матрёшки. Срезами необходимо прикрепить донышки, располагая их вокруг корпуса в одном направлении. Теперь через нижние отверстия бутылки нужно продеть пруток или металлический стержень, сверху на который установить крышку бутылки. Всё, флюгер самолёт готов. Установите его в подходящем месте.Выглядит флюгер из пластиковой бутылки не очень эстетично, но выполняет свои функции эффективно

Видео: флюгер самолёт из пластиковых бутылок

Флюгер из фанеры

Для самодельного флюгера можно использовать обрезки фанеры. Кроме этого материала, вам понадобятся:

  • гвозди или саморезы;
  • плоские бусины — 3 штуки;
  • специальный клей для фанеры;
  • небольшой деревянный брусок;
  • защитная краска.

Все работы по изготовлению флюгера из данного материала выполняются в следующем порядке:

  1. Вырезать из подготовленного материала 3 равносторонних треугольника. Первый — основание, его размеры составляют 30х20 см. В середине этой детали необходимо сделать небольшое отверстие для крепления флюгера на деревянный брусок. Размеры второй составляющей — 12,5х12,5 см. В ней необходимо вырезать отверстие в виде прямоугольника, доходящего до середины детали. Третий — самый маленький, его сторона 7,5х7,5 см. Нужно вырезать такой же прямоугольник, но со стороны основания.Для флюгера из фанеры нужно три треугольника разного размера
  2. Теперь эти треугольники нужно соединить между собой. Самый большой является основой. К нему необходимо перпендикулярно приклеить средний треугольник. Клеить необходимо на вырезанный прямоугольник. После этого этапа вы получите хвостик флюгарки.
  3. В качестве носика флюгарки должен быть использован самый маленький треугольник, который также нужно приклеить на прямоугольник.
  4. Теперь флюгарку необходимо прикрепить к деревянному бруску. В отверстие, которое было сделано на большом треугольнике, необходимо вставить гвоздь с бусиной, две другие бусины надо надеть с нижней стороны. Теперь этот гвоздь нужно вбить в деревянный брусок. На этом изготовление конструкции окончено, флюгер можно закрепить на крыше.Срок эксплуатации флюгера из фанеры всего один сезон

Видео: флюгер из дерева с пропеллером своими руками

Пропеллер своими руками

Состоит из нескольких лопастей, которые крепятся на оси вращения. Для изготовления вам понадобится:

  • брусок;
  • гвозди;
  • кусок жести.

Пропеллер можно изготовить из любого материала

Процесс изготовления выглядит следующим образом:

  1. Подготовить деревянный брусок со стороной 5 см. На каждой грани кубика прочертить диагонали, отметить место их пересечения. В одной из плоскостей высверлить сквозное отверстие.
  2. На листе жести разметить отрезки, равные ширине бруска. Вырезать полосы размером 15х5 см. Таких полос должно быть 4. Обработать края каждой полосы точильным станком.
  3. Каждую полосу условно разделить на 5 частей. Одну из них согнуть пассатижами под прямым углом. В итоге у вас должно получиться четыре лопасти Г-образной формы. Каждую заготовку поставить по диагонали на одну сторону деревянного кубика с отверстием.
  4. Выступающие части жести необходимо отрезать таким образом, чтобы та часть, которая будет фиксирована, была остроугольный.
  5. Теперь лопасти необходимо зафиксировать шурупами в двух местах.
  6. Другой деревянный брус заточить с одного конца под конус, с этой стороны крепить кубик с лопастями с помощью гвоздя. Этот пропеллер можно устанавливать на изготовленном заранее флюгере.

Видео: пропеллер из жести своими руками

Помните, что при установке флюгера на крыше нужно следить за тем, чтобы не была нарушена гидроизоляция последней, иначе протечек не избежать. Также не рекомендуется устанавливать флюгер на конёк или трубу дымохода. Неправильный монтаж может привести и к тому, что устройство будет сильно шуметь, отпугивая птиц и раздражая окружающих.

  • Анастасия Микитало

Что такое флюгер

Флюгер (от голландского слова Vleugel) — метеорологический прибор для измерения направления (и иногда — скорости) ветра. В России до XVIII века употреблялись слова прапор, прапорица. В «Уставе морском 1720 года» флюгер назывался «флюгель».

Википедия

https://nl.wikipedia.org/wiki/Windwijzer

Флюгер — очень простое до гениальности устройство. Прежде всего это — закреплённый на шесте «флажок», на который давит ветер и поворачивает его в сторону наименьшего сопротивления — флюгер становится к ветру ребром. Затем он дополнился противовесом, указывающим в сторону, откуда дует ветер. Часто на шесте жёстко укреплена «роза ветров» с четырьмя или восемью румбами, по которым можно ориентироваться уже совершенно точно.

У флюгера долгая и славная история. Сначала он был прежде всего метеорологическим прибором, который измерял направление ветра. Древнейший известный нам флюгер увенчивал главную башню Афин. Мы помним причудливые флюгера на средневековых картинах. Затем флюгера научились измерять и скорость ветра; в 1470 году впервые был описан флюгер Вильда: установленная на главный флюгер перпендикулярная направлению ветра и свободно качающаяся металлическая пластина, по углу отклонения которой от вертикали определяется сила ветра. Современный флюгер оснащён для этого же лёгким пропеллером и электронной начинкой. В Россию флюгера массово пришли в петровские времена из Германии и Скандинавии и сразу приобрели мистическое значение.

Но чаще сейчас флюгера работают скорее украшением, декорацией — силу и направление потока ветра либо измеряют портативным электронным прибором, либо просто узнают в приложении смартфона. Флюгерами украшены дома на западе, а в последнее время они стали очень любимы владельцами дачных участков и усадеб. И часто флюгер на крыше — настоящее произведение искусства.

Разновидности

Флюгера бывают не только флажкообразные. По функциям и конструкции они делятся на несколько видов.

  1. Метеорологические устройства, измеряющие направление и скорость ветра — флюгер Вильда, или обычный флюгер (с помощью чашечек, пропеллера или электронного устройства).

    Метеорологические флюгера бывают разные

  2. Дымоходные — у этих сложных флюгеров способность разворачиваться по ветру служит иной главной функции: усилению тяги в дымоходе и защите дымохода от задувания, чтобы не возникала обратная тяга.

    Флюгер-дефлектор служит для усиления тяги в дымоходе

  3. Флюгеры-пугала, установленные на огородах для отпугивания птиц от посадок.

    Скан из видео о создании смешного флюгера-пугала для огорода

  4. Флюгеры с пропеллером против кротов, мышей и землероек, вкопанный на опоре в землю. Пропеллер вращается и вибрирует, вибрации передаются в землю и отпугивают грызунов.

    Скан журнала с описанием конструкции флюгера-ветряка от грызунов

  5. Флюгеры с пропеллером для генерации электричества.

    Современный флюгер-генератор

  6. Флюгеры для украшения крыши — часто весьма сложные и красивые по форме, отражающие пристрастия хозяев.

Остановимся чуть подробней на некоторых видах флюгеров.

Метеорологические конструкции с чертежами и фото

Есть несколько видов метеорологических флюгеров.

Флюгер Вильда

Флюгер Вильда, или анеморумбометр, честно служил в течение сотни лет на всех метеостанциях, пока не уступил место современным электронным приборам. Его изображение стало логотипом Гидрометеоиздата.

Флюгер Вильда — лого Гидрометеоиздата

Он выпускается с лёгкой (для скорости ветра до 20 метров в секунду) или тяжёлой (для скорости ветра до 20 метров в секунду) пластиной-доской и имеет следующие составные части:

  • мачта, вкопанная в землю (высота до 10 метров) или недлинная, установленная на крышу, она же ось для флюгарки;
  • неподвижная горизонтальная «роза ветров» с восемью лучами и обозначенными сторонами света (румбами) — для определения направления ветра;
  • привычная подвижная флюгарка (впрочем, простой формы), указывающая направление ветра;
  • вертикальной дуги-шкалы с калиброванными делениями, закреплённой на верхней части флюгарки — для точного указания на скорость ветра;
  • подвижной, закреплённой за верхнюю часть, металлической пластины, которая отклоняется при ветре и указывает на определённое деление шкалы-дуги.

Флюгер Вильда — схема

Флюгер Вильда прекрасно делается своими руками. Ещё в журналах «Пионер» и «Юный техник» публиковались инструкции.

Схема изготовления флюгера Вильда своими руками — все понятно и легко

Современные метеорологические флюгера

Они включают в себя самые разнообразные электронные приборы для точного измерения и фиксации направления и силы ветра, передаваемых даже на смартфоны.

Современный электронный прибор-флюгер для измерения силы ветра, фото Stefan Kühn

Для генерации электроэнергии

В отличие от промышленных ветряков это обычные флюгера, комбинированные с лопастями и мини-генератором. На шуточном фото показано применение такого флюгера.

На шуточном фото показано применение такого флюгера-генератора

Дымоходные флюгера-дефлекторы

Они представляют собой остроумную и эффективную конструкцию. В отличие от всех остальных дефлекторов, применяемых на дымоходах для увеличения тяги и предотвращения обратной тяги, это настоящие флюгера: под действием ветра они вращаются вокруг дымовой трубы, принимая нужное положение, при этом решётки улавливают ветер и создают в дымоходе сильное разрежение, что увеличивает тягу. Его использование позволяет сократить длину трубы над крышей и повышает КПД отопительного прибора более чем на 20%. При использовании с газовым котлом препятствует его самопроизвольному затуханию. Но самому сделать его достаточно затруднительно: конструкция довольно прихотлива.

Флюгер-дефлектор на дымоход — гениальное устройство

Устройства для украшения крыши и их эзотерическое значение

Обычная конструкция такого флюгера — это причудливая металлическая плоская фигурка с противовесом; часто он дополнен декоративной «розой ветров», как на компасе. Они перестали нести практическую функцию и служат лишь для украшения крыши.

Существует бесконечное разнообразие их форм, так как фантазия людей ничем не ограничена. Кроме того, фигурки на флюгерах имеют мистическое, эзотерическое значение и служат оберегами дома и его хозяев. Каждый флюгер — история и подчёркнутая индивидуальность.

  1. Петух — классическая, наипривычнейшая форма флюгера; он означает солнце, бдительность, богатство.

    Флюгер-петух означает солнце, бдительность, богатство

  2. Кот — долголетие («девять жизней»), домашнее изобилие.

    Флюгер-кот означает долголетие и домашнее изобилие

  3. Волк, эмблема воинов — победа, храбрость, опыт, бдительность, осмотрительность, защита, забота о семье.

    Флюгер-волк — победа, храбрость, опыт, бдительность, осмотрительность, защита, забота о семье

  4. Дракон — отнюдь не русский персонаж, но с распространением фэн-шуй он легко вошёл в ряд любимых символов: он — победа, материальное и духовное богатство, жизненная сила, долголетие и здоровье, способность постичь тайное. Обычно пишут, что флюгер-дракон нужен на доме бизнесмена, потому что помогает в коммерции.

    Флюгер-дракон — победа, материальное и духовное богатство, жизненная сила, долголетие и здоровье, способность постичь тайное

  5. Грифон из той же категории. Он сочетает в себе две эзотерических сферы — воздух и землю, и означает уверенность и силу.

    Флюгер-грифон означает уверенность и силу

  6. Просто корабль или лодка символизируют силу духа, удачу в путешествиях, устремлённость к цели и удачу в её достижении.

    Флюгер-лодка символизирует силу духа, удачу в путешествиях, устремлённость к цели и удачу в её достижении

  7. Корабль под парусами — новую и очень счастливую жизнь.

    Корабль под парусами — это новая счастливая жизнь

  8. Трубочист обещает счастье и перемены к лучшему.

    Трубочист обещает счастье и перемены к лучшему

  9. Всадник — это изображение триумфатора, воина-победителя. Означает опыт, авторитет, власть.

    Всадник означает опыт, авторитет, власть

  10. Просто конь олицетворяет знатность, силу, интеллект, мудрость, скорость восприятия.

    Флюгер-конь олицетворяет знатность, силу, интеллект, мудрость, скорость восприятия

  11. Конь с крыльями — Пегас — означает стремительность и целеустремлённость.

    Флюгер-Пегас означает стремительность и целеустремлённость

  12. Лев символизирует власть, божественность и монархичность, силу, храбрость, мудрость, энергию, способность защитить.

    Флюгер-лев символизирует власть, божественность и монархичность, силу, храбрость, мудрость, энергию, способность защитить

  13. Благородный олень борется со злом.

    Флюгер-олень борется со злом

  14. Рыба со времён раннего христианства и означает принадлежность к этой конфессии; а сейчас — православие, семейную гармонию, плодородие.

    Флюгер-рыба означает православие, семейную гармонию, плодородие

  15. Единорог тоже пришёл извне, но не из Китая, а из Европы. Это геральдический знак означает целомудрие.

    Флюгер-единорог означает целомудрие

  16. Простая стрела — это восхождение к высшему знанию.

    Простая стрела — это восхождение к высшему знанию

Фотогалерея: разнообразие флюгеров

Как сделать флюгер своими руками

Существует масса материалов, из которых, при минимальной фантазии, можно сделать флюгер. Не всегда он будет красив, но всегда — полезен.

Из компакт-дисков

Эта странная конструкция не только показывает направление ветра, но и пускает в погожий день всюду солнечные зайчики, что не может не радовать нас, жителей северной страны.

Требуемые инструменты

  • плоскогубцы;
  • дрель;
  • пила-ножовка;
  • тиски;
  • резиновые перчатки для работы с клеем.

Требуемые материалы

  • ненужные компакт-диски;
  • рейки для штока и коромысла;
  • ненужное колесо от старых роликов с подшипником внутри;
  • шариковая ручка;
  • эпоксидный клей.

Пошаговое выполнение

  1. Рисуем на резине колеса шариковой ручкой нужное количество рисок для надрезов (это зависит от того, сколько лопастей мы хотим сделать).

    Рисуем риски на колесе

  2. Укрепляем колесо в тисках так, чтобы при пропиливании опилки не попали в подшипник.

    Укрепляем колесо в тисках

  3. Прорезаем по рискам колесо.

    Прорезаем по рискам колесо

  4. Лучше всего для дисков — эпоксидный клей; термопистолет не даёт прочности, а моментальный клей делает диски хрупкими.

    Лучше всего для дисков — эпоксидный клей

  5. Смешиваем эпоксидку.
  6. Окунаем края дисков в эпоксидку; главное — не капать клеем на подшипник.

    Окунаем края дисков в эпоксидку

  7. Вставляем диски в прорези.

    Вставляем диски в прорези

  8. Пропеллер готов.

    Пятилопастный пропеллер готов

  9. Можно сделать двухлопастный пропеллер.

    Можно сделать двухлопастный пропеллер

  10. Или трёх-, или четырёхлопастный.

    Можно сделать четырёхлопастный пропеллер

  11. Изготавливаем коромысло флюгера — хвостовую деталь. Для этого пропиливаем в рейке прорезь.

    Изготавливаем коромысло флюгера — хвостовую деталь

  12. Вставляем туда на клей ещё один компакт-диск, закрепляем его саморезом.

    Вставляем туда на клей ещё один компакт-диск

  13. Делаем отверстие в коромысле.

    Делаем отверстие в коромысле

  14. Монтируем вместе с пропеллером.

    Монтируем вместе с пропеллером

  15. Флюгер-ветряк готов, теперь надо его укрепить на длинном штоке.

    Флюгер-ветряк готов, теперь надо его укрепить на длинном штоке

  16. И он будет выглядеть вот так.

    Флюгер из компакт-дисков готов

Видео: изготовление флюгера-ветряка из компакт-дисков

Из пластиковых бутылок

Вариантов таких флюгеров много, и они несут разные функции. Например, флюгер из одной бутылки с прорезанными лопастями.

Флюгер из одной пластиковой бутылки

Или такие смешные, привлекательные для детей, конструкции, в которых отрезанное донышко прижимает лопасти.

Смешные, привлекательные для детей, конструкции

Или более полезная, вибрирующая и отпугивающая грызунов модель из четырёх пластиковых бутылок с вырезанными бочками.

Модель из четырёх бутылок с вырезанными бочками

Но по-настоящему полезной для отпугивания грызунов и одновременно интересной для детей будет модель самолёта с мелкими пропеллерами.

  • болгарка;
  • дрель;
  • шило;
  • термопистолет;
  • ножницы;
  • столярный нож;
  • отвёртка;
  • краскопульт.
  • пластиковые бутылки — 4 штуки полуторалитровых и 2 штуки поллитровых (если бутылки цветные, то покраска не понадобится);
  • небольшой кусок сотового поликарбоната;
  • старая шариковая ручка;
  • саморезы;
  • краска.
  1. Делаем пропеллер — для этого отрезаем донышки у трёх полуторалитровых бутылок. Нужно сделать из них пропеллеры по схеме.

    Отрезаем донышки у трех полуторалитровых бутылок

  2. На донышках рисуем чертёж для вырезания.

    На донышках рисуем чертёж для вырезания

  3. Режем по разметке. Можно ножом или ножницами.

    Режем по разметке ножом или ножницами

  4. Но ближе к середине донышки очень жёсткие, поэтому легче — болгаркой.

    Режем по разметке; легче — болгаркой

  5. Получаем звёздочки для пропеллеров.

    Получаем звёздочки для пропеллеров

  6. Выламываем лишние куски.

    Выламываем из звёздочек лишние куски

  7. Получаем пропеллеры.

    Получаем готовые пропеллеры

  8. Делаем отверстия — раскалённым шилом.

    Делаем отверстия — раскалённым шилом

  9. Или дрелью. Пропеллеры подготовлены.

    Делаем отверстия дрелью — так проще

  10. Вырезаем «крыло» самолёта из куска поликарбоната.

    Вырезаем «крыло» самолёта из куска поликарбоната

  11. На большой бутылке намечаем места под крыло.

    На большой бутылке намечаем места под крыло

  12. Прорезаем эти отверстия.

    Прорезаем отверстия под крыло

  13. Примеряем крыло, если плохо входит, корректируем прорезь.

    Примеряем крыло, корректируем прорезь

  14. На маленьких бутылках намечаем прорезь лишь с одной стороны.

    На маленьких бутылках намечаем прорезь лишь с одной стороны

  15. Прорезаем это место.
  16. Собираем самолёт на клей.

    Собираем самолёт на клей

  17. Получилась жёсткая конструкция.

    Получилась жёсткая конструкция

  18. Помещаем конструкцию на палец и определяем точку равновесия. В ней сверлим сквозное отверстие.

    В точке равновесия сверлим сквозное отверстие

  19. В него на клей вставляем корпус от старой шариковой ручки.

    На клей вставляем корпус от старой шариковой ручки

  20. В центре крышечек прокалываем раскалённым шилом отверстия для саморезов.

    В центре крышечек прокалываем раскалённым шилом отверстия для саморезов

  21. Саморезы должны быть короткими и толстыми.

    Саморезы должны быть короткими и толстыми

  22. Приворачиваем на саморезы пропеллеры на крышечки — чтобы они свободно вращались.

    Приворачиваем на саморезы пропеллеры на крышечки

  23. Если донышки у пропеллеров очень глубокие, и это мешает вращению, можно надеть кусочек ручки.

    Можно надеть кусочек ручки

  24. Из середины ещё одной бутылки вырезаем прямоугольник и вклеиваем его в хвост «корпуса» для стабилизации конструкции на ветре.

    Прямоугольник вклеиваем его в хвост «корпуса» для стабилизации конструкции на ветре

  25. Накручиваем на бутылки крышечки с пропеллерами.

    Накручиваем на бутылки крышечки с пропеллерами

  26. Из горлышка разрезанной бутылки делаем «выхлопную трубу» и приклеиваем её к донышку «корпуса».

    Из горлышка разрезанной бутылки делаем «выхлопную трубу» и приклеиваем её к донышку

  27. Проверяем равновесие. Если конструкция перекашивается, выравниваем её с помощью вкручивания саморезов в лёгких местах.

    Проверяем равновесие и исправляем перекосы

  28. Красим наш самолёт.

    Красим наш самолёт

  29. Вставляем в корпус ручки вязальную спицу и забиваем её в деревянную ось.
  30. Ось вкапываем в землю.

    Вставляем в корпус ручки вязальную спицу и забиваем её в деревянную ось

Видео: изготовление флюгера-ветряка из пластиковых бутылок

Из фанеры

Фанера, несмотря на простоту обработки, отнюдь не лучший материал для флюгера. Пожалуй, она имеет самую низкую долговечность из всех материалов. Но можно устроить сеанс совместного труда с детьми — выпиливать лобзиком любят все. Выберем флюгер простейшей формы, для которого даже не обязателен лобзик — все линии прямые, и их можно пилить пилой.

  • токарный станок (про возможности);
  • пила-ножовка;
  • лобзик или электролобзик;
  • дрель;
  • набор напильников;
  • наждачная бумага;
  • маркер или карандаш;
  • кисти.

Требуемые материалы

  • фанера;
  • большой гвоздь;
  • деревянные круглые детали и брус 50х50х6000 мм для штока;
  • саморезы;
  • клей для дерева или любой другой универсальный;
  • пропитка;
  • лак или краска.
  1. Рисуем на листе бумаги схему деревянного флюгера-самолёта, состоящую из треугольников.

    Рисуем на листе бумаги схему деревянного флюгера-самолёта

  2. Вырезаем детали, кладём их на фанеру и обводим маркером.
  3. Аккуратно выпиливаем детали лобзиком или пилой.
  4. Обрабатываем края напильником.
  5. Ошкуриваем все детали.
  6. Пропитываем их гидрофобной пропиткой.
  7. Собираем наш самолёт на клей, даём высохнуть.
  8. Покрываем его лаком или краской.
  9. Определяем удобную длину штока: если флюгер будет на крыше, то длина меньше; если на земле — то больше.
  10. В штоке сверху сверлим отверстие и собираем все детали: круглую заготовку, самолёт, круглое навершие. Соединяем всю конструкцию крупным гвоздём. Наш флюгер готов.

    Флюгер-самолёт готов

Видео: собственноручное изготовление флюгера-самолёта с пропеллером

Декоративный металлический флюгер

Металлические флюгера могут быть двух типов — с выраженной пользой для дома (дефлекторы) и декоративные. Разумеется, проще создать декоративный флюгер.

  • сварочный аппарат;
  • болгарка с дисками по металлу и шлифовальными дисками;
  • электролобзик;
  • шлифовальная угловая машина (при необходимости её заменяет болгарка);
  • молотки;
  • плоскогубцы;
  • кусачки;
  • зубила;
  • набор напильников;
  • дрель с набором свёрл по металлу;
  • маркер;
  • кисти;
  • перчатки;
  • защитные очки для резки металла;
  • защитный щиток для сварки металла.
  • металлический лист (толщина — 2 миллиметра);
  • квадратная металлическая пластина (60х60 миллиметров, толщина — 12 миллиметров);
  • металлическая проволока (диаметр — 3 миллиметра);
  • стальная труба трёх разновидностей (диаметр — 15, 23 и 25 миллиметров);
  • медная труба (диаметр — 18 миллиметров);
  • стальная труба (диаметр — 60 миллиметров, отрезок длиной 50 миллиметров);
  • металлопрокат квадратный (пруток) 15х15 миллиметров;
  • металлопрокат круглый (диаметр — 12 миллиметров);
  • стальной шар или стальная сфера (диаметр — 80 миллиметров);
  • шарик (можно — из шарикоподшипника, диаметр — 15 миллиметров);
  • пропитка или олифа;
  • краска или кузбасс-лак.
  1. Из интернета скачиваем чертежи для лучшего понимания конструкции флюгера. Например, чертёж с поворотным механизмом и стрелой-противовесом.

    Чертёж с поворотным механизмом и стрелой-противовесом

  2. Так же легко в интернете находится любой рисунок.

    Рисунок петуха по квадратам

  3. Но мы можем и нарисовать его сами.

    Мы можем и нарисовать его сами

  4. Но мы выбрали фигурку кота. Для неё у нас есть все материалы.

    Мы выбрали фигурку кота

  5. Зажимаем металлический лист в струбцинах на верстаке.
  6. Вырезаем фигурку из бумаги, кладём на металлический лист и обводим маркером.
  7. Надеваем перчатки и защитный щиток или очки, чтобы уберечь глаза от стружек.
  8. Вырезаем контур электролобзиком.

    Вырезаем контур электролобзиком

  9. Убираем заусенцы по краям болгаркой, на которой стоит шлифовальный круг.

    Убираем заусенцы по краям болгаркой

  10. В труднодоступных местах (острые углы и вогнутости) придётся поработать широким напильником.

    Работаем широким напильником

  11. Крепим выпиленного кота струбцинами к верстаку и сверлим отверстия для носика, усиков и глазок. Для этого подойдёт сверло по металлу диаметром 15 миллиметров.

    Сверлим отверстия для носика, усиков и глазок

  12. Глазки делаем овальными, а все отверстия — гладкими с помощью напильников соответствующей формы.

    Отверстия делаем гладкими с помощью напильников соответствующей формы

  13. Проволоку рубим плоскогубцами на куски сантиметров по 10–15, концы загибаем буквой «Г». Короткие части должны быть примерно по 2 сантиметра.

    Проволоку рубим на куски сантиметров по 10–15

  14. Носик делаем из круглого металлопроката. Сошлифовываем соответствующую фаску, чтобы закруглить конец.

    Носик делаем из круглого металлопроката

  15. Можно совсем войти в состояние творческого восторга и сделать зубилом риски на конце носика, чтоб он был больше похож на кошачий.

    Делаем зубилом риски на конце носика

  16. Фиксируем металлопрокат и отрезаем болгаркой конец-носик так, чтобы можно было потом его приварить к заготовке.

    Фиксируем металлопрокат и отрезаем конец-носик

  17. Привариваем носик. Затем вставляем в отверстия усы и тоже их привариваем.

    Привариваем носик и усы

  18. С той стороны, где производилась сварка, шлифуем швы до достижения полной гладкости.

    Шлифуем швы до достижения полной гладкости

  19. Аналогично поступим и со стрелкой-противовесом: рисуем выкройку «оперения» и конца стрелы, переносим на металл, закрепляем его, выпиливаем лобзиком.

    Выкройку «оперения» и конца стрелы переносим на металл

  20. Режем квадратный металлопрокат (пруток). Нам нужны два отрезка.

    Режем квадратный металлопрокат

  21. К одному привариваем «оперение», к другому — конец стрелы. Сварку тщательно зашлифовываем.

    К одному отрезку привариваем «оперение», к другому — конец стрелы

  22. Делаем поворотный узел. Для этого сверлим два отверстия диаметром 13 миллиметров: в шаре (или сфере) и в квадратной пластине толщиной 12 миллиметров. Она будет «крышкой».

    Делаем поворотный узел

  23. «Крышку» привариваем к короткому отрезку (50 миллиметров) большой трубы (диаметр 60 миллиметров).

    «Крышку» привариваем к короткому отрезку большой трубы

  24. С противоположных сторон сферы (или шара) вырезаются углубления-«лыски» для лучшей фиксации торцов стрелы-противовеса.
  25. В шар (сферу) вставляем тонкую 15-миллиметровую трубу и привариваем.

    В шар (сферу) вставляем тонкую трубу и привариваем

  26. Затем эта конструкция сваривается с поворотным узлом.

    Конструкция сваривается с поворотным узлом

  27. Привариваем и обе части стрелы, стараясь соблюсти прямой угол между ними и поворотным механизмом.

    Привариваем обе части стрелы

  28. Отрисовываем необходимый вырез на лапке кота, чтобы хорошо закрепить и проварить его к сфере.

    Отрисовываем необходимый вырез на лапке кота

  29. Передние лапки крепим к сфере, а задние — к задней части стрелы.

    Передние лапки крепим к сфере

  30. Теперь нужно собрать поворотный механизм. Вот его детали.

    Все части поворотного механизма

  31. Опорой для шарика от подшипника будет кусочек круглого металлопроката (прутка). Он вставляется в конец 25-миллиметровой трубы и приваривается там.

    Опорой для шарика от подшипника будет кусочек круглого металлопроката

  32. Шарик обмазывается густой смазкой типа тосола и вкладывается в трубу. Поверх него вставляют трубку из меди, и уже в неё войдёт стержень, торчащий из поворотного механизма.

    Сборка поворотного механизма

  33. Собранный кот прекрасен. Его надо обработать олифой или иной пропиткой, покрасить эмалью и укрепить на крыше.

Видео: изготовление декоративного флюгера из металла своими руками

Флюгер-дефлектор

Теперь вы получили навыки работы с металлом и можете замахнуться на изготовление дефлектора — хотя это довольно сложная задача. Классический фабричный флюгер-дефлектор вообще слишком сложен для самостоятельного изготовления.

Классический готовый флюгер-дефлектор слишком сложен для самостоятельного изготовления

Но можно взять для изготовления модель попроще.

Более простая модель флюгера-дефлектора

Или тоже не очень сложную модель, соединяющую в себе функции дефлектора и декоративные.

Модель, соединяющая в себе функции дефлектора и декоративные

Установка флюгера

  1. Как мы уже выяснили, флюгер не обязательно должен быть установлен на крышу. Но всё же крыша, вернее, её конёк — самое традиционное для него место.
  2. Лучшая высота для флюгера, чтобы он хорошо показывал ветры — 10–12 метров от земли.
  3. Когда мы ставим флюгер с румбами, то нужно использовать компас, чтобы наилучшим образом его сориентировать по сторонам света.
  4. В наших широтах обязательно заземление, громоотвод, иначе все молнии будут «наши»: припаиваем или привариваем длинный изолированный провод к неподвижной части флюгера, а конец её закапываем в землю на глубину полтора — два метра.
  5. Оптимальное закрепление — за прочные и большие части крыши: например, к печной трубе.

    Флюгер-дефлектор на трубе

  6. Но часто хочется большей традиционности — закрепить флюгер в наивысшей точке кровли — на её коньке.

    Флюгер на коньке крыши

  7. И тогда для этого потребуются специальные устройства.

    Устройство для установки флюгера на крышу

  8. Мы в вышеизложенном примере сделали подшипниковый узел вращения; но есть и готовые приспособления с подшипниками для улучшения вращения флюгера, обычно они поставляются в комплекте с ним.

    Готовые приспособления с подшипниками для улучшения вращения флюгера

  9. Трущиеся детали необходимо обильно смазать консистентной смазкой.

Видео: установка готового флюгера на конёк крыши

Вы сделали свой флюгер! И у вас на крыше будет стоять уникальный металлический зверь, который будет оберегать ваш дом и указывать направление ветра.

  • Мария Я.

Ветроуказатель на крышу: устройство и принцип работы

Хотя сегодня флюгер чаще всего используется как элемент декора загородных домов, списывать его со страниц истории пока рано. Даже в наш цифровой век механические ветроуказатели исправно несут свою службу на небольших метеостанциях, в портах и на аэродромах. В зависимости от предназначения можно выделить несколько типов флюгеров:

  • метеорологические ветроуказатели, которые изготавливаются из кованого металла и отличаются высокой подвижностью, что, в свою очередь, положительно сказывается на точности показаний;Современный флюгер — это не простое механическое устройство, а сложный электронный прибор
  • приборы, совмещённые с устройством для определения скорости ветра, которые по имени создателя называются флюгерами Вильде;Поворачивающаяся пластина флюгера Вильде показывает, с какой силой дует ветер
  • дымоходные — с корпусом, который дополнительно играет роль колпака дымовой трубы;Помимо своего основного предназначения, установленный на печную трубу флюгер защитит дымоход от осадков и мусора
  • декоративные — служат в основном для украшения, поэтому их флажок и указатель выполняют в виде фигурок птиц, зверей, сказочных персонажей и т. д.Используемый как украшение, декоративный флюгер будет указывать направление ветра ничуть не хуже настоящего метеорологического прибора

Какой бы простой ни казалась конструкция флюгера, надёжный и долговечный ветроуказатель можно получить только в том случае, если он будет содержать следующие детали и узлы:

  1. Вертикальная ось, на которой устанавливается флажок и противовес. Ось может свободно вращаться на 360°, благодаря узлу скольжения или качения.
  2. Корпус, который крепится к печной трубе или монтируется на крыше. Являясь основанием конструкции, корпус выполняет функции держателя подвижной оси.
  3. Подшипник. Этот узел фиксируется в корпусе и обеспечивает лёгкость вращения оси ветроуказателя. В конструкции может использоваться один или несколько шарикоподшипников, а также узлы скольжения, состоящие из втулок с низким коэффициентом трения.
  4. Защитный колпак. Устанавливается на вертикальной оси и предотвращает проникновение осадков в корпус ветроуказателя.
  5. Ориентирные углы или румбы. Представляют собой два перекрещенных под углом 90° прутка с нанесёнными литерами, обозначающими стороны света (пары Север-Юг и Восток-Запад). Румбы жёстко фиксируют к корпусу и во время монтажа флюгера ориентируют по компасу.
  6. Стрела (указатель) — крепится к оси под углом 90° и служит указателем направления ветра.
  7. Флажок представляет собой лопасть, установленную с одной стороны стрелы. В большой площади поверхности этого элемента, собственно, и кроется весь декоративный потенциал флюгера.
  8. Противовес. Крепится на другом конце указателя и служит в качестве балансировочного устройства, уравновешивающего стрелу.

Поворотная часть, которая состоит из стрелы и флажка, по-другому называется флюгеркой.

Конструкция флюгера настолько проста, что её можно с лёгкостью воссоздать в домашних условиях

Уже одного взгляда на схему флюгера достаточно, чтобы понять, как он работает. Благодаря высокой парусности флажка, поворот указателя происходит даже от небольшого перемещения воздушных масс. Вращение лопасти будет происходить до тех пор, пока она не установится параллельно ветру — в таком положении площадь сопротивления будет минимальной. При этом стрелка будет направлена в ту сторону, откуда дует ветер, а флажок точно укажет место, куда перемещаются воздушные массы.

Видео: флюгер на крышу — идеи дизайна

Из чего можно сделать флюгер

Если вы решили подойти к изготовлению флюгера основательно, то лучшего материала для флажка, чем лист меди, не существует. Изготовленная из этого материала фигурка не только будет выгодно выглядеть на фоне жестяных изделий, но и сможет стать напоминанием о ваших умениях для последующих поколений. А всё благодаря тому, что медь превосходно противостоит коррозии. Медные крыши и купола старинных соборов за несколько веков не утратили своей функциональности и так же успешно противостоят осадкам. Достоинства меди, как материала для флажка, заключается ещё и в том, что этот пластичный металл легко обрабатывается, поэтому фигурку можно сделать более объёмной, а её поверхности украсить чеканкой.

Благодаря пластичности меди, фигурку флюгера легко можно сделать объёмной

Если же достать медный лист не удастся, то можно использовать алюминий или нержавейку — они уж точно не подведут в плане долговечности. Чуть хуже обстоит дело с листовой конструкционной сталью, однако если флажок из чёрного металла окрасить по всем правилам, то он также сможет пережить не одного хозяина.

Если же надо «быстро и недорого», то можно использовать такие материалы, как фанера или пластик. И хоть флюгер из этих материалов не будет столь основательным, как металлический, он так же сможет порадовать ваших домашних и дать бесценный опыт в изготовлении функционального ветроуказателя.

Флюгер из дерева менее долговечен, но по красоте и функциональности не уступает металлическому

Именно дерево и термопласты нередко выбирают начинающие домашние мастера, предпочитая быструю обработку наждачной бумагой и лобзиком более трудоёмкой работе с электроинструментом и наждачным кругом.

Для изготовления других деталей флюгера — стрелы, корпуса и оси подойдут трубы и металлические прутки различного диаметра. В качестве узла вращения можно взять подходящие втулки, шарики, упорные или радиальные подшипники от автомобильной или сельскохозяйственной техники.

Делаем флюгер своими руками

Решив украсить свой дом ветроуказателем, прежде всего следует определиться с тем, какой будет флюгерка и румбы, продумать конструкцию поворотной части и способ крепления декоративного прибора на крыше. Затем подготавливают все необходимые материалы и инструмент и только после этого приступают непосредственно к работе.

Кого поселить на крыше: значения символов

Являясь одновременно оригинальным декоративным элементом и настоящим метеорологическим прибором, флюгер сможет стать для вашего дома оберегом и защитником от тёмных сил. Он способен создать ауру романтичности и волшебства, напомнить о тех временах, когда жители средневековых городов присматривались к фигуркам, вращающимся на островерхих башнях замков и шпилях городских ратуш.

Выбирая флюгерный флажок, не следует делать поспешных выводов. Это простое действо даёт вам уникальную возможность заявить окружающим о собственных пристрастиях, показать силу своего характера и романтичность натуры.

При изготовлении флюгера можно выбрать флажок любого типа — как простой силуэт или знак, так и сложную композицию из нескольких фигур — всё зависит от ваших умений и навыков при работе с металлом

Поверье говорит, что встретить на улице трубочиста — это на счастье. Устанавливая такую фигурку на дом, вы даёте каждому прохожему шанс испытать удачу и привлекаете достаток и благополучие.

Фигурка человека в цилиндре на крыше будет привлекать к дому счастье и деньги

Этнические сюжеты могут представлять собой серию фигурок в различных частях крыши. Подобные флюгера отлично выглядят на деревянных домах и характеризуют хозяина, как человека, небезразличного к истории родной земли.

Серия флюгеров по народным мотивам подойдёт для зданий, выполненных в традиционном русском стиле

Кот издавна считается злейшим врагом злых духов, поэтому его силуэт послужит прекрасным оберегом от тёмных сил. А ещё пушистое создание создаст настроение доброты и умиротворённости.

Кот и петух, пожалуй, самые распространённые персонажи, которых можно увидеть на флюгерах

Устанавливая на крыше фигурку орла, не забывайте о том, что эта птица является хозяином в небесах. Такой символ как нельзя лучше подойдёт человеку с властным характером и высоким социальным статусом.

Флюгер в виде орла будет уместным на крыше высоких зданий

Силуэт коня на крыше свидетельствует о стремлении хозяина к познанию мира и любви к путешествиям. Возможно, фигурка бегущей лошади станет отправной точкой, которая подвигнет вас на новые свершения.

Конь, летящий аллюром, или спокойное, умиротворённое животное — в его силуэт вы можете вложить любую идею

Грифон — мифическое животное с туловищем льва и головой орла, которое является символом господства в небе и на земле. Характеризуя силу, возмездие и бдительность, грифон над домом покажет окружающим вашу независимость и способность бороться за свои интересы.

Фигурка грифона покажет, что вы будете отстаивать свои идеи до последнего

Флюгер в виде парусника расскажет о стремлениях хозяина к познанию окружающего мира, любви к путешествиям и поисках новых горизонтов в своей карьере. Такой ветроуказатель будет гармонично выглядеть на большом коттедже с многоскатной крышей, несколькими входами и парадной лестницей.

Флюгер в виде парусника является достаточно сложным в изготовлении, поэтому его можно рекомендовать для опытных домашних мастеров

Сова, как символ знаний и мудрости, заявит окружающим о недюжинных умственных способностях владельца загородного дома. Решаясь установить флюгер с поворачивающейся совой, подумайте, сможете ли вы соответствовать этому символу в плане самосовершенствования.

Флажок в форме совы — отличный способ заявить о наличии интеллекта у хозяина

Если вы религиозный человек, то можете с полным правом украсить крышу какой-нибудь сценой из Библии или Корана. На доме закоренелого атеиста флюгер по мотивам жития святых и пророков будет выглядеть нелепо. Если же вас привлекает именно эта тема, то выбирайте какую-нибудь нейтральную сцену или героический сюжет — например, фигуру ангела или Георгия Победоносца, поражающего змея.

Если вера вам близки, установите на крыше флюгер в виде поющего ангела

Отличной находкой является флюгер в виде летящей Бабы Яги, поскольку её метла является превосходной лопастью. Надо заметить, что сказочные сюжеты являются отличной основой для разработки флюгера собственной конструкции, а сам ветроуказатель будет магическим образом вызывать восторг во взглядах прохожих любого возраста.

Баба Яга является не только излюбленным персонажем русских сказок, но и одной из самых популярных фигурок на декоративных флюгерах

Чертежи ветроуказателя

Одним из достоинств ветроуказателя является простая и незамысловатая конструкция. Разрабатывая собственное устройство, следует позаботиться об устойчивости прибора и хорошей подвижности его вращающейся части. Для этого необходимо продумать все пути для уменьшения трения между деталями флюгера и решить, как и к чему он будет крепиться. Вы можете изготовить флюгер «один в один» или же использовать отдельные идеи — всё зависит от наличия того или иного материала, возможностей и личных предпочтений. В любом случае даже самый простой флюгер будет функционировать и радовать окружающих точно так же, как и ветроуказатель, изготовленный по специальному заказу.

Фотогалерея: чертежи и схемы флюгеров

Размеры флюгера должны соответствовать чертежуС моделью простого ветроуказателя справится даже начинающий мастерРазмерную сетку для фигурок можно увеличить или уменьшитьФлюгер в виде Карлсона оборудован действующим пропеллеромФигурку можно сделать полностью подвижной

Что понадобится в процессе работы

Представленную выше конструкцию флюгера нетрудно повторить в домашних условиях. Всё, что для этого понадобится, можно найти по закуткам любого гаража или слесарной мастерской. Полный перечень необходимых материалов выглядит так:

  • медь, алюминий или листовая сталь толщиной от 1,2 до 2 мм;
  • трубы стальные Ø1/2˝, Ø3/4˝, Ø1˝;
  • труба медная Ø18 мм;
  • труба стальная Ø2˝ длиной 50 мм;
  • профильная стальная труба сечением 15х15 мм;
  • шар стальной Ø80 мм;
  • пруток стальной Ø12 мм;
  • шарик Ø15 мм из подшипника качения;
  • пластина стальная толщиной от 12 до 15 мм размером 60х60 мм.

Поскольку предстоит работать со сталью, то понадобится не только самый простой слесарный инструмент, но и электрическое оборудование. Перед тем как приступить к работе, подготовьте:

  • электрический лобзик и пилки по металлу;
  • «болгарку» с отрезным и шлифовальным диском;
  • электродрель и набор свёрл для работы со сталью;
  • сварочный аппарат и электроды Ø3 мм;
  • зубило;
  • напильники;
  • молоток;
  • рулетка;
  • карандаш.

Чтобы уменьшить трение в узлах флюгера, их надо будет смазывать. Можно взять любую автомобильную консистентную смазку или даже солидол. Кроме этого, обязательно позаботьтесь о защите деталей ветроуказателя от коррозии. Для качественного окрашивания флажка, стрелы и других частей устройства понадобится преобразователь ржавчины, растворитель, грунтовка и эмаль.

Флюгеру необходима защита от коррозии

Пошаговая инструкция

Изготовление флюгера состоит из множества этапов, поэтому работу лучше выполнять в определённой последовательности. Представленный ниже алгоритм не даст упустить из виду ни малейшей детали и позволит начинающему слесарю избежать переделок и доработок.

  1. Изготовление флажка начинают с переноса контура выбранной фигурки на лист металла. Чтобы избежать смещения шаблона, его вместе с металлической заготовкой прикрепляют к верстаку. Для этого можно воспользоваться столярными струбцинами.
  2. Вырезают рисунок по контуру. Лучше всего в этих целях использовать электрический лобзик с пилкой по металлу. Если же такого инструмента под рукой нет, то на прямых участках можно использовать угловую шлифмашину, а в местах с изгибами и скруглениями выполнить ряд сверлений и прорубить контур зубилом.Для вырезания фигурки флюгера лучше всего подходит электролобзик
  3. Выполняют обработку кромок заготовки. Если флажок вырезался электролобзиком, то для этой работы будет достаточно «болгарки» с обдирочным кругом. В противном случае понадобится наждачный станок с крупнозернистым кругом. Острые углы и труднодоступные места обрабатывают напильниками различной формы.Для обработки кромок в труднодоступных местах удобно использовать несколько напильников различной формы и размера
  4. Зафиксировав заготовку на верстаке или зажав в тиски, выполняют сверления, которые в дальнейшем будут играть роль носа и глаз, а также использоваться для фиксации усов. Отверстиям для глаз при помощи напильника придают характерную вытянутую форму.Отверстия для глаз выполняют сверлением, с последующей доработкой напильником
  5. Делают заготовки усов. Для этого из стальной проволоки Ø3 мм вырезают кусачками Г-образные фрагменты длиной 90–100 мм с изогнутой с помощью плоскогубцев частью 10–20 мм.Для изготовления заготовок усов кота используют стальную проволоку
  6. Изготавливают нос кота. Для этого можно перерезать шарикоподшипник подходящего диаметра или сделать полусферу из прутка Ø20–25 мм. В последнем случае зубилом можно сделать зарубки, напоминающие характерные углубления на кошачьем носу.Нос кота можно сделать из прутка или стального шара
  7. Воспользовавшись сварочным аппаратом, нос монтируют на место. После этого сваркой фиксируют заготовки усов, предварительно вставив их в подготовленные отверстия.Для монтажа и носа используют сварочный аппарат
  8. Зачищают сварочные швы, пока поверхность не станет идеально ровной.
  9. Аналогичным способом переносят на металл и вырезают контур стрелочного указателя.Рисунок наносят на металлическую пластину
  10. Подготавливают два отрезка круглого или квадратного прутка сечением не менее 15 мм в поперечнике. К одному из них приваривают острие стрелы, а к другому — оперение. Зачищают швы.Стрела флюгера состоит из двух частей, которые соединяют при помощи сварки
  11. Изготавливают узел поворота. Для этого в стальной пластине 60х60 мм толщиной 12 мм выполняют сверление Ø12 мм. Такое же отверстие проделывают в стальном шаре.Фигурка будет крепиться на полый металический шар, в котором просверливается отверстие
  12. С одной стороны пластины приваривают 50-миллиметровый отрезок трубы Ø60 мм, а с другой — кусок металлопрофиля 20х20 мм длиной 150–200 мм.
  13. На поверхности стального шара делают небольшие запилы. Они понадобятся для более плотного примыкания торцов основания стрелы и поворотного узла. После этого через поворотный узел и стальной шар продевают ось из прутка Ø12 мм.
  14. Обе части основания указателя приваривают к сфере.Квадратная труба стыкуется с шаром и аккуратно обваривается
  15. На стреле закрепляют фигурку кота. Его передние лапы фиксируют к шару, а задние при помощи сварки крепят на стреле.После изготовления всех деталей флюгерки, выполняют её сборку
  16. В трубку Ø1/2˝, которая будет играть роль корпуса, вставляют стержень Ø15 мм длиной 50 мм и крепят сваркой у самого края.
  17. Все части флюгера обезжиривают, грунтуют и окрашивают несколькими слоями эмали для наружных работ. Качество окрашивания влияет на коррозионную устойчивость устройства, поэтому к этой работе следует отнестись с максимальной ответственностью.
  18. Выполняют сборку ветроуказателя. Для этого в корпус помещают стальной шарик, обильно смазанный любым консистентным составом, например, «Литол-24». На ось устанавливают медную трубку Ø18 мм, которая будет играть роль антифрикционной втулки. После этого поворачивающуюся конструкцию вставляют в корпус.
    При сборке флюгера обязательно смазывают подвижные детали

В представленной конструкции флюгера можно обойтись без медной трубки. Для этого используют шарикоподшипник с внутренним диаметром 12 мм, который крепится у верхнего края корпуса — в качестве держателя узла качения может использоваться отрезок трубы подходящего размера. Опору подшипника фиксируют сваркой после сборки конструкции, соблюдая принцип соосности.

На этом постройку самодельного ветроуказателя можно считать завершённой. Стальной шарик и медная трубка позволят устранить трение между осью и корпусом, благодаря чему изготовленный своими руками флюгер будет легко вращаться от самого слабого дуновения ветра. Всё, что остаётся, — это правильно установить флюгер на крыше и надёжно прикрепить его к дымоходу или кровле.

Видео: флюгер из металла своими руками

Как правильно закрепить флюгер на крыше

Собрать флюгер — это ещё только полдела. Чтобы прибор надёжно функционировал и хорошо просматривался с любого места вокруг дома, его надо правильно установить.

Рекомендации по монтажу флюгера своими руками:

  • необходимо крепить устройство таким образом, чтобы его флюгерка находилась в самой верхней точке крыши, на расстоянии не менее 0,5 м от кровли;
  • для правильной ориентации указателей (румбов) на местности используют компас;
  • вертикальное выравнивание корпуса выполняют при помощи отвеса или строительного уровня;
  • крепление ветроуказателя осуществляют при помощи прочных металлических скоб, анкерных и дюбельных соединений;
  • перед установкой узел вращения необходимо смазать;
  • для того чтобы конструкция выполняла функцию громоотвода, корпус соединяют с контуром заземления при помощи стальной проволоки.

Закрепить флюгер на крыше можно несколькими способами:

  1. К печной трубе. Этот вариант является наиболее удачным, поскольку дымоход чаще всего выполняется из кирпича. Чтобы обеспечить устойчивость конструкции при сильной ветровой нагрузке, в верхней и нижней части вертикального основания устройства приваривают прочные металлические кронштейны с отверстиями. Для крепления используют металлические анкеры диаметром от 10 мм. Если дом оборудован вытяжной трубой или металлическим дымоходом, то флюгер можно прикрепить обжимными С-образными хомутами, изготовленными из металлического прутка диаметром не менее 8 мм.Флюгер, установленный на печную трубу, не только указывает направление ветра, а и дополнительно защищает дымоход и усиливает тягу
  2. К фронтону. Если боковые поверхности двухскатной крыши зашиты кирпичом, то корпус ветроуказателя крепят в верхней части фронтона точно так же, как в случае с дымовой трубой. Если же для обшивки торцов кровли используются доски, то в них проделывают сквозные отверстия, а для крепления используют накладки или шайбы площадью не менее 25 кв. см.Для крепления флюгера фронтонная доска должна быть обработана пропиткой и иметь толщину более 50 мм
  3. К коньку. Конёк чаще всего изготавливается из дерева, поэтому этот вариант следует рассматривать только при невозможности закрепить флюгер иным способом. Чтобы надёжно зафиксировать конструкцию на крыше, корпус следует оснастить опорными лапами, которые обеспечат её устойчивость.Крепёж флюгера должен быть надёжным, так как конструкция достаточно тяжёлая
  4. К элементам стропильной системы. Такой способ монтажа обеспечит превосходную жёсткость и устойчивость ветроуказателя, но потребует проделать отверстие в кровельном материале. Закрепить устройство можно при помощи подходящих скоб или хомутов. Если конструкция флюгера позволяет проделать сквозные сверления в его вертикальной стойке, то можно закрепить устройство при помощи гвоздей или мощных саморезов. Недостаток подобного способа заключается в нарушении целостности кровли и, как следствие, необходимости в дополнительной гидроизоляции.

Выбирая место для установки флюгера, следует руководствоваться не только критериями эстетики, функциональности и надёжности, но и позаботиться о безопасности монтажных работ и возможности обслуживания ветроуказателя в дальнейшем.

Принимая решение украсить дом флюгером, подойдите к этому процессу со всей ответственностью. В первую очередь устройство должно быть надёжным и устойчивым и лишь затем — красивым и функциональным. Не забывайте и о том, что фигурка на крыше так или иначе будет рассказывать окружающим о том, какой вы человек — мечтательная, романтическая натура или независимая, прагматичная личность. Правильно используйте символизм флюгера, и он привлечёт к вашему дому удачу и благополучие.

  • Виктор Каплоухий

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
