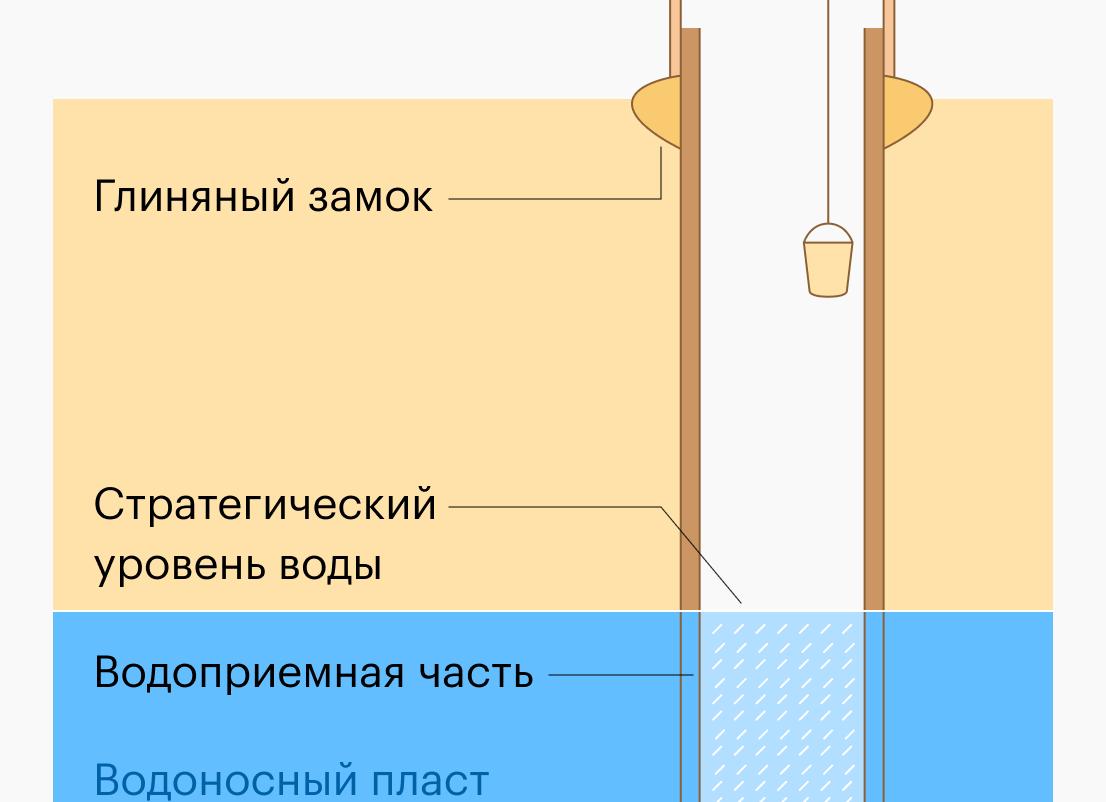

Как сделать колодец

Этап первый. Выбираем место для колодца

Вначале рассмотрим основные требования к месторасположению колодца.

  1. Он должен находиться как можно ближе к дому, но не вплотную к стенам.
  2. Также важна предельная удаленность ото всех возможных источников загрязнения – выгребных ям, свалок и т.д.
  3. В выбранном месте не должно быть верховых вод (они встречаются в болотистой местности), способных загрязнить воду в колодце.

Выбираем место для колодца

Несмотря на упомянутую низкую стоимость строительства колодца, определенные затраты и усилия все же требуются. Поэтому так важно грамотно подобрать место, чтобы этот колодец обеспечивал постоянное водоснабжение в требуемых объемах.

Есть немало методов поиска места для колодца – с помощью алюминиевых рамок, ивовой лозы, стеклянных банок, путем наблюдения за природными явлениями или поведением животных. Но одним из самых эффективных и в то же время доступных способов считается изучение особенностей ландшафта. Мы точно не найдем воды (или найдем, но в незначительном объеме) на тех участках, которые:

  • имеют существенные возвышения рельефа;
  • расположены неподалеку от скважин или иных водозаборных точек;
  • находятся у крутого берега водоема;
  • густо засажены акацией либо сосной.

Обратите внимание! Есть также места, где колодец будет давать низкокачественную воду. К таким местам можно отнести невысокие береговые линии и высушенные болота – вода здесь зачастую содержит большое количество марганца и железа.

Различные углубления и впадины – вот наши сферы поиска. Своего рода индикаторами наличия подземных водоносных слоев являются такие растения как ива, брусника, береза и проч. Конкретное место для рытья следует подбирать там, куда наклоняются кроны этих растений. Наконец, если плоды недавно высаженной яблони гниют, а сама она болеет, значит, неподалеку залегают грунтовые воды, т. к. это садовое дерево восприимчиво к насыщенной влагой почвы.

Как найти воду для колодца

Из приведенной ниже схемы можно ознакомиться с видами растений, а также с глубиной пролегания соответствующих им подземных вод.

Обратите внимание! Еще одним эффективным индикатором может быть туман. Жарким летом в вечернее или утреннее время там, где вода очень близко к поверхности, стелется туман. Густота последнего напрямую связана с близостью водоносного горизонта. Характерно, что наблюдение за туманом дает возможность рассчитать место для строительства колодца с точностью до 75%.

Откуда появляется вода?

Типы колодцев

На дне построенного колодца начинает скапливаться вода (она поступает из водоносного слоя, который еще называют горизонтом) площадью от нескольких десятков метров до нескольких километров квадратных. Горизонт, «мощности» которого достаточно для заполнения колодца, обычно пролегает на глубине от 4 до 20 м. Если на отметке 20 м водоносный слой все еще не обнаружен, то дальнейшее рытье колодца невыгодно – легче обустроить скважину.

Этап второй. Подготавливаем все необходимое

Водоснабжение из деревянного колодца

Процедура строительства колодцев не нормируется никакими государственными положениями и стандартами. Классическое устройство формировалось не одно столетие, пока не обрело современный вид.

Чтобы сделать колодец своими руками, нужно подготовить:

  • треногу из металлических уголков либо деревянных жердей;
  • лебедку;
  • лестницу веревочную;
  • лопату;
  • лом;
  • материал для укрепления шахты.

Колодец из бетонных колец

Что касается последнего пункта, то самым перспективным материалом являются бетонные кольца. Они прочны (армируются стальными прутьям ø1 см и больше), долговечны (эксплуатационный срок составляет 50 лет), морозостойки и водонепроницаемы.

Наименование изделия Высота х Толщина стенки, см Диаметр внутренний, см Масса, кг
КС-7−1 10х8 70 46
КС-7−1,5 15х8 70 68
КС-7−3 35х8 70 140
КС-7−5 50х8 70 230
КС-7−9 90х8 70 410
КС-7−10 100х8 70 457
КС-10-5 50х8 100 320
КС-10-6 60х8 100 340
КС-10-9 90х8 100 640
КС-12-10 100х8 120 1050
КС-15-6 60х9 150 900
КС-15-9 90х9 150 1350
КС-20-6 60х10 200 1550
КС-20-9 90х10 200 2300
КО-6 7х12 58 60
КС-7-6 60х10 70 250

Бетонные кольца могут быть:

  • стеновыми (аббревиатура – КС), которые используются для обустройства горловины и подходят для всех типов колодцев;
  • доборными – применяются в тех случаях, когда стандартные варианты не подходят, т. к. у этих нестандартные размеры;
  • Ж/Б кольцами – используются для дренажных и канализационных колодцев, коммуникационных систем, газо- и водопровода.

Кольцо колодца

Есть и другие виды – с перекрывающей плитой, с дном, сборные и проч. Во избежание смещения колец после монтажа их оборудуют специальными пазами, которые предотвращают момент смещения.

Обратите внимание! Для колодца на загородном участке лучше всего использовать стеновые изделия КС-10 или КС-15 (цифры – это внутренний диаметр в дециметрах).

После выбора места и подготовки всего необходимого можем приступать к строительству.

Этап третий. Строительство колодца

Строительство колодца

Сразу оговоримся, что справиться в одиночку не выйдет – нужен хотя бы еще один человек.

  1. Один из рабочих (назовем его «забойщиком») приступает к копанию земли в выбранном месте по диаметру кольца. Для разрушения тяжелого грунта он использует лом, попадающиеся на пути камни также извлекаются.

    Копка колодца

    Строительство (копка)

  2. Второй человек в это время находится рядом с устьем шахты и поднимает на поверхность выбранные камни и почву с помощью треноги, лебедки и ведра.

    Тренога, к которой подвешена ручная цепная таль

  3. Рекомендуется обзавестись и третьим помощником, которые будет подменять «забойщика», скажем, через каждые полчаса.
  4. Важно, чтобы для «забойщика» обеспечивалась максимально комфортная рабочая обстановка. Для этого шахту нужно вентилировать – механизированным насосным приспособлением или же обычным зонтиком.

Все действия выполняем в такой последовательности.

Шаг 1. Укладываем первое бетонное кольцо на место будущей шахты. «Забойщик» подкапывает стенки кольца, по мере углубления оно опускается все глубже. Желательно использовать для первого кольца изделие со штырями или конусообразными заострениями, чтобы облегчить продвижение вниз.

Установка бетонных колец

Шаг 2. После того как верхний край кольца достигнет одного уровня с землей, ставим сверху еще одно и продолжаем работу. Вес каждого кольца составляет примерно 600-700 кг.

Шаг 3. Двух человек вполне достаточно, чтобы прикатить кольцо к месту работы. Но если есть возможность использовать кран, то ею лучше не пренебрегать, т. к. с помощью такой спецтехники можно более точно опустить кольцо на посадочное место.

Если почва сухая и прочная, то можно углубиться на 2-3 метра, а уже после этого при помощи крана установить несколько колец подряд.

Копка колодца

Копка колодца

Копка колодца

Шаг 4. Аналогичным образом продолжаем процедуру до тех пор, пока не будет достигнут водоносный слой. Как показывает практика, за стандартную рабочую смену (8 часов) можно уложить 3 бетонных кольца.

Обратите внимание! Близость водоносного горизонта можно заметить по небольшим родникам, бьющим со стенок, и быстро снижающейся температуре.

После появления родничков углубляемся еще на несколько метров, после чего укрываем дно «подушкой» из щебня (она послужит водным фильтром).

Шаг 5. Шахта прокачивается дренажным погружным насосом. Чем больше воды будет откачано из колодца, тем большим будет его дебет.

Дренажный насос для колодца

Дренажный насос для колодца

Этап четвертый. Защищаем конструкцию от поверхностных вод

Для поддержки чистоты колодца его необходимо должным образом защитить. Вода должна поступать в шахту только снизу, в связи с чем стенки должны быть надежно изолированы. Для этого прочно соединяем кольца друг с другом, прибегнув к одному из двух возможных способов.

Колодец

  1. Сверлим стенки колец и фиксируем их при помощи металлических скоб, посаженных на болты.
  2. Скручиваем кольца стальной проволокой, цепляя ее за погрузочные проушины. Для закручивания проволоки используем металлический стержень, к примеру, лом.

Обратите внимание на гидроизоляцию швов между кольцами! Если вода будет просачиваться через швы, то это приведет к загрязнению колодца. Для закрытия швов следует воспользоваться таким веществом, которое не повлияет на качество воды.

Наружная и внутренняя герметизация бетонных колец традиционными битумными материалами

Швы укрепляем по следующей схеме.

Шаг 1. Укладываем в пустоты между кольцами куски льняного каната (отличный материал – натуральный и экологически безопасный).

Шаг 2. Канаты замазываем раствором из песка, цемента и жидкого стекла. Этим мы добьемся надежной гидроизоляции, которая к тому же будет совершенно нейтральной при контакте с водой.

Шаг 3. Поверх верхних колец роем котлован метровой глубины.

Шаг 4. Гидроизолируем внешнюю поверхность колец, используя жидкую битумную мастику.

Шаг 5. Укладываем вокруг верхних колец термоизоляционный слой (можем использовать любой вспененный полимер, например, пенопласт).

Шаг 6. Засыпаем котлован вокруг колодца глиной. Это называется «глиняный замок».

Глиняный замок колодца

Глиняный замок колодца

Видео – Глиняный замок

Как найти нужное место

Определяя участок для копки, следует изучить окружающую местность. Можно узнать у соседей, которые уже осуществляли подобного рода работы. Естественно, если вблизи вашего участка уже установлены колодцы, то высока вероятность найти пригодную воду и на вашей земле.

Следует помнить, что наибольшей степенью водоносности обладают пласты глины и песчаника.

С полной достоверностью подтвердить факт наличия воды вы сможете только бурением. Но этот метод дорогой. Поэтому пользуются косвенными методами. Колодец на даче можно ставить там, где:

  • на грунте наблюдается большое скопление мха, а в воздухе много мошкары и комаров;
  • сконцентрированы зеленые насаждения даже в период засухи;
  • наблюдается подтопление подвалов;
  • часты туманы, когда вблизи нет водоемов.

Поможет вам и биолокация. Для этого берут две латунные палочки. Длина должна быть около 500 мм, а диаметр – 2-3 мм. Их загибают под углом 90 градусов, но так, чтобы один конец был равен 100 мм. С этими палочками в руках ходят по участку. При наличии водоносного слоя они перекрещиваются.

Подбор материала

Ранее популярностью пользовались деревянные колодезные сооружения. Сейчас такой вариант менее распространен при обустройстве загородных домов. Хотя и в наше время вы можете оборудовать шахту при помощи сруба или опустить в ствол короб из сколоченных заранее досок.

В настоящее время в большей степени распространен бетонный колодец. Он изготавливается из высокопрочных армированных железобетонных колец. Их размер, как правило, до 0,8 м в высоту с диаметром 1 м. Имеются специальные пазы.

Кольца последовательно опускаются в шахту и закрепляются. Такой вариант характеризуется прочностью и долговечностью эксплуатации, устойчивостью к осадке грунта и защищенностью от просачивания верховодки.

Приобрести кольца для сооружения можно у производителей. Но существует также возможность самостоятельного изготовления. Для этого применяют высокомарочный бетон, например 400, с добавками из пластификаторов, а также гидрофобизаторов и стабилизаторов. Последние повышают влагостойкость.

При изготовлении бетона применяют цемент, песок и щебень в пропорции 1:2:3 или же 1:2,5:4. При этом масса воды будет около 50-70% от массы цемента.

Обустройство ствола

Вначале необходимо вырыть яму, соответствующую диаметру бетонного кольца. После этого в нее при помощи лебедки помещают первый элемент конструкции и продолжают изнутри выбивать грунт до тех пор, пока кольцо не сравняется с уровнем земли. Затем подтягивают следующее и ставят сверху на опустившееся в шахту кольцо.

Работник, находящийся внутри конструкции, продолжает выкапывать грунт и выбивать его из-под установленных блоков. Кольца под своим весом постепенно опускаются вниз. Вырытая земля вместе с камнями поднимается ведрами на поверхность.

Ставить отдельные элементы следует плотнее, фиксируя их в неподвижном состоянии при помощи металлических скоб. Эту особенность вы можете увидеть на фото колодца, который находится в стадии копки.

По мере приближения к трехметровой глубине температура падает до +10 градусов, а движение воздуха ухудшается. Для вентилирования забоя открывают зонтик и в раскрытом виде перемещают его по шахте вверх-вниз.

Установка колец ведется до достижения водоносного слоя. В этот момент температура падает, а на стенках появляются маленькие роднички. Дальнейшая копка будет достаточно сложной, но ее нужно выполнить как можно быстрее.

Данный способ проведения работ максимально безопасный. Хотя вы также можете сначала вырыть шахту полностью, а потом ставить в нее кольца. Но такой вариант требует особых навыков и сопряжен с рисками обрушения породы.

Гидроизоляционные работы

Итак, вы удачно обустроили ствол колодца, соорудили фильтр. Теперь надо защитить внутреннюю часть. Для этого осуществляется гидроизоляция с применением смеси клей ПВА + цемент. Такой раствор хорошо перемешивают, формируя однородную массу. Работы можно провести в два этапа:

  • жидкую массу при помощи кисти наносят на все швы;
  • затем шпателем заделывают более густым раствором.

Также вы можете приобрести готовый гидроизоляционный материал, не содержащий битума.

Важно защитить и наружную часть колодезного сооружения. Ведь талые или дождевые воды через почву могут попасть внутрь. Поэтому по наружному краю колец, находящихся вверху колодца, делают траншею шириной 0,5-0,7 м.

Потом сооружают глиняный замок, набивая траншею этим материалом. По уровню земли формируют уклон по направлению от колодца для отвода осадочных вод. Площадку желательно забетонировать. Верхние кольца можно дополнительно обернуть пленкой.

До начала пользования воду нужно откачивать. Делают это в течение 2-3 недель, после чего вода сдается на лабораторные исследования.

Сооружение оголовка

Наружная часть также должна быть отделана соответствующим образом. Бетонные кольца нужно облицевать камнем, отштукатурить или же покрыть деревом. Сооруженная крышка для колодца поможет защитить его от загрязнения. На нее монтируют замок. При этом надо установить ворот для накрутки цепи не менее 200 мм в диаметре.

При монтировании рукоятки в ворот оси, следует дополнительно поставить 2 шайбы от рукояти и 1 штуку в противоположной части. Так вы продлите срок работы элементов подъемного механизма.

Надземная часть колодца может оформляться не только в виде домика, но и путем установки колодезного журавля. Часто оставляют и открытый домик с отделкой и декоративным оформлением.

Вы можете сделать декоративный колодец для дизайнерского оформления ландшафта приусадебного участка. Он украсит двор, а также прикроет некоторые инфраструктурные элементы, например канализационные люки. В срубе такого колодца можно удачно высадить красивые растения.

Выкопать колодец своими руками – задача не слишком сложная. С ней по силам справиться любому человеку, если соблюдать технику безопасности и предложенную инструкцию. В результате ваш дом будет обеспечен чистой питьевой водой круглогодично или же в период поломок централизованного водоснабжения.

Строительство колодца из кирпича своими руками

Колодец из кирпича, построенный своими руками, – предмет гордости любого хозяина приусадебного участка. Правильно возведенный кирпичный колодец долговечен и непроницаем для поверхностного загрязнения. Очень важно, чтобы это сооружение удовлетворяло всем основным санитарным и техническим требованиям. Ниже вы узнаете, как построить колодец из кирпича, начиная от установки рамной конструкции до оформления оголовка.

Для строительства трубчатого кирпичного колодца применяют не только железобетонные кольца. Их выкладывают кирпичом (красным или пережженным — так называемым железняком; силикатный кирпич для этой цели не подходит) или природным камнем (известняком или песчаником) с использованием цементного раствора. Находят применение и валунам, которые для удобства кладки раскалывают на более мелкие фрагменты. Для приготовления раствора берут чистый речной песок. Кроме того, для колодца из кирпича необходимы анкеры, арматура, скобы и круглые рамы (стальные, деревянные или железобетонные).

Последовательность действий при устройстве кирпичного колодца следующая:

  • рытье котлована и тщательное выравнивание его дна;
  • установка рамной конструкции (основной и первой промежуточной), контроль ее горизонтальности и корректировка положения при возникновении такой необходимости;
  • жесткая фиксация рам с помощью бревен, досок и другого подручного материала;
  • выполнение кладки, которую ведут обычным способом, т. е. на нижней раме расстилают слой цементного раствора (1:2 или 1 : 3) толщиной 10 мм и кладут первый ряд кирпичей, предварительно смоченных водой. Первые 2 ряда тычковые. При этом между кирпичами с внешней стороны возникает зазор, который следует заполнить раствором и кирпичными обломками. Последующие ряды можно класть как тычками, так и перемежая ложки двумя кирпичами, положенными тычком, главное — соблюдать перевязку швов.

Подготовка рам и кладка колодца из кирпича

После рытья котлована выполняется подготовка круглых рам соответствующего диаметра (от 1 м и более). Одна из рам (нижняя) называется основной, другие — промежуточными и верхней. Материалом для нижней рамы служат металл, железобетон или дерево. Ее наружный диаметр примерно на 50—60 мм больше диаметра остальных рам. Кроме того, она бывает самой прочной (ее толщина составляет 80—100 мм) и тяжелой. Ширина основной рамы зависит от толщины кирпичной кладки: если ее выполняют в один кирпич, то рама должна быть шири-. ной 250 мм, если в полтора кирпича — 370 мм. С наружной стороны к ней прикреплен стальной нож. Промежуточные и верхняя рамы чаще всего бывают деревянными, толщиной 80 мм, по ширине они также могут совпадать с шириной кладки или быть немного уже, чтобы была возможность заполнить швы цементным раствором (второй вариант предпочтительнее).

Чтобы сделать кладку колодца из кирпича максимально прочной, рамы скрепляют анкерами или арматурными стержнями диаметром не менее 15 мм, концы которых имеют резьбу длиной 150 мм, а также шайбами и гайками. При устройстве колодца из кирпича для установки металлического крепежа в рамах просверливают отверстия: в нижней и верхней по 6 шт., в промежуточных — 12 шт. (здесь необходимо вспомнить школьный курс геометрии, чтобы разделить окружность на 6 и 12 частей соответственно), причем отверстия в разных рамах должны совпадать. В таких случаях прибегают к пакетному методу, при котором детали помещают друг на друга и сверлят одновременно.

Поскольку предполагается использовать колодезную воду не только для полива огорода, но и для питья, то нельзя при его строительстве использовать низкосортный цемент, ствол из которого размоется и начнет пропускать грунтовые воды. Подойдет портландцемент М500.

После осуществления всех подготовительных работ приступают к монтажу рам. На анкер до упора накручивают гайку, надевают шайбу, вставляют в отверстие в нижней раме, надевают шайбу, закручивают гайку и повторяют эту операцию еще 5 раз. Точно так же действуют, соединяя основную раму с очередной промежуточной и т. д.

Чтобы колодец получился идеально круглым, желательно изготовить шаблон. Он имеет вид кольца, собранного из двух половинок, которые соединяются клиньями (их вставляют в хомуты, которые предварительно прибивают к кольцу). Для удержания кольца в середине укладываемого ряда кирпичей применяют крючки. По мере кладки шаблон перемещают. Чтобы он свободно извлекался, кладка не должна доходить до него ближе чем на 5 мм.

Для усиления кладки через 3—5 рядов рекомендуют протягивать по 2 ряда проволоки диаметром 2—5 мм, отступив от краев кирпича 30—50 мм.

Примерно за 5 см до установки промежуточной рамы кладку приостанавливают, монтируют конструкцию из 12 анкеров, закрепляя их описанным ранее способом, проверяют ее вертикальность и горизонтальность, плотно заполняют зазор между кладкой и рамой цементным раствором (1:3), смешав его с гравием или щебнем. Чтобы рамы ложились ровно и плотно, в кирпичах необходимо заранее вырубить гнезда под анкера с шайбами и гайками.

Если предполагается поступление воды со стороны боковых стенок, то в кладке следует выполнить окна размером 500 х 200 мм, чтобы потом поместить в них фильтры из пористого бетона.

Поскольку за готовым колодцем будет необходимо ухаживать (очищать от слизи и пр.) и спускаться в него для осмотра и ремонта, еще на стадии кладки следует предусмотреть установку скоб на глубину 120 мм (в неглубокий колодец можно опускать лестницу), размещая их вразбежку с расстоянием между ними 20 см и предварительно покрыв их водостойкой краской.

Строительство кирпичного колодца: оштукатуривание и оформление

Один из завершающих этапов строительства колодца из кирпича – это оштукатуривание стенок между нижней и промежуточной рамами цементным раствором (1:1 или 1 : 2), который должен иметь консистенцию густой сметаны. Его наносят за один раз, сверху вниз, разравнивают полутерком и заглаживают кельмой. Чтобы получить ровную гладкую стенку, устанавливают горизонтальные или вертикальные маяки из реек толщиной 40—60 мм, причем их следует расположить напротив анкеров. Оштукатурив первую полосу между маяками, переходят к очередной, удаляют маяк, заполняют образовавшийся промежуток раствором и т.д. Если кольца выполнены из дерева, то их обычно не штукатурят. Если же возникает такая необходимость, то на ее поверхность надо прикрепить металлическую сетку (в крайнем случае набить гвозди и оплести их проволокой), которая будет удерживать раствор. Главное, чтобы металлические элементы были полностью закрыты штукатуркой — это защитит их от коррозии; S выемка грунта.

Далее производится опускание конструкции. При этом необходимо периодически контролировать ее. Кладка следующей захватки (промежутка между рамами), ее оштукатуривание и т.д.

На предпоследнем этапе производится оформление оголовка (в нем обязательно ставят промежуточные кольца, соединенные анкерами) после того, как трубчатый кирпичный колодец будет опущен на расчетную глубину, установка опор, ворота, навеса и пр. Для предупреждения его произвольного опускания под нижнее кольцо подкладывают бетонные или каменные плиты, причем они должны примерно на 20—50 см выходить за внешнюю стенку колодца.

Завершающая фаза — очистка дна колодца с последующим засыпанием его гравийно-песчаной смесью, если вода будет поступать в колодец снизу. В таком случае необходимо заложить окна, оставленные в стенах колодца.

По такой же технологии устраивается колодец из натурального камня, причем сделать это гораздо сложнее, поскольку в отличие от кирпича, имеющего стандартные размеры, камень приходится подгонять, придавая ему необходимую форму. Важно особое внимание уделять перевязке камней, армировать кладку проволокой через каждые 150—200 мм по высоте. Кроме того, надо учесть, что раствора для кладки и оштукатуривания потребуется больше.
