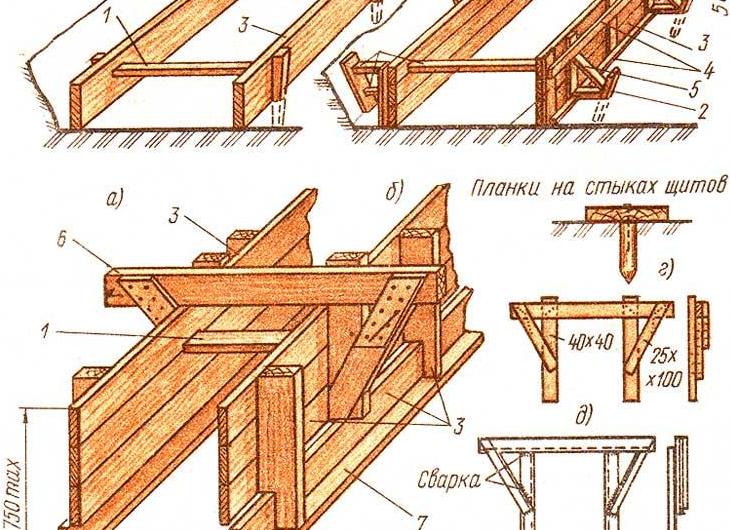

Как сделать опалубку

Как правильно сделать опалубку для фундамента

Абсолютно точно с инженерной точки зрения рассчитать опалубку не сможет ни один специалист: слишком много переменных объективных и субъективных факторов влияет на конструкцию.

Как правильно сделать опалубку для фундамента

Назовем лишь несколько из них.

  1. Качество пиломатериалов. В природе не существует двух полностью одинаковых досок. Прочность пиломатериалов зависит от пороков развития, количества, характера и конкретного места расположения сучков и т. д.
  2. Показатели бетона. Бетон может иметь различную консистенцию по вязкости, она зависит от пропорций и характеристик используемых во время приготовления фракций. Кроме того, нагрузки на опалубку меняются в зависимости от скорости заливки бетона, способа трамбовки и наличия арматуры.
  3. Климатические условия. При минусовых температурах доски имеют одни показатели физической прочности, летом другие. Сухие доски могут выдерживать более высокие усилия, а в дождливую их прочность понижается.

Доски для опалубки

Существуют строительные стандарты, регламентирующие максимальный прогиб опалубки. Для надземной части фундамента прогиб не должен превышать 1/400 длины, для подземной части норматив увеличен до 1/250 длины. Добиться таких значений непрофессионалам сложно. Что делать обыкновенным застройщикам? Во время создания опалубки нужно руководствоваться советами опытных строителей и своей интуицией. И помнить главное правило – любую опалубку лучше делать с явным запасом по прочности, не надеяться на «авось выдержит». Нужно помнить, что исправить нарушения линейности бетона очень сложно и дорого.

Любую опалубку лучше делать с явным запасом по прочности

Виды и материалы изготовления опалубок

Во-первых, следует знать, для каких целей вам нужна опалубка. Если ее планируется использовать многократно, то следует использовать специальную ламинированную водостойкую фанеру или сбивать стандартные щиты из качественных обрезных досок.

Опалубка из ламинированной фанеры

Если опалубка разового использования, то в ход пойдут низкокачественные материалы, при определенных условиях можно пользоваться отрезками ДСП, обыкновенной клееной фанерой или даже необрезными досками. Как правило, для строительства бани можно выбирать самый дешевый вариант изготовления опалубки.

Опалубка из фанеры

Фанерная опалубка

По особенностям конструкции опалубка может быть:

  • съемной. После остывания бетона старая опалубка аккуратно разбирается и используется для строительства новой или как материал для отдельных элементов здания;

    Щит съемной опалубки

  • несъемной. Конструкция опалубки после заливки бетоном не разбирается. Сегодня большое распространение получила несъемная опалубка из пенополистирола – довольно удачное решение, о его достоинствах мы поговорим ниже. Несъемной опалубкой может считаться и деревянная, если после заливки ее не демонтируют. Такие случаи могут возникать во время заливки мелкозаглубленных нешироких фундаментов для бань. Для ее изготовления сразу используют отходы пиломатериалов, опалубка не столько предохраняет фундамент от «расползания» по ширине, сколько от осыпания стенок траншеи. После заливки бетоном опалубка засыпается землей. Несъемная опалубка Несъемная опалубка из арболита

Изготовление съемной опалубки под ленточный фундамент

Исходные данные: опалубка будет делаться съемного типа по всей высоте фундамента, материал изготовления – обрезные доски второго сорта толщиной 25 мм.

Доска обрезная II сорт

Одного универсального алгоритма изготовления опалубки нет, каждый мастер вносит свои изменения с учетом конкретного материала, характеристик фундамента и личных предпочтений. Мы расскажем только об одном из многих вариантов.

Схема щитов опалубки

Шаг 1. Подготовка щитов. Снимите размеры траншеи по длине и глубине. Щиты не делайте большими – будет очень трудно с ними работать, по длине они не должны превышать 3÷4 метра в зависимости от высоты. Щиты сколачивайте из обрезных досок, в качестве вертикальных стоек можно использовать те же доски или рейки. Если у вас рейки тонкие, то приколачивайте их ребром.

Деревянные опалубки для ленточных фундаментов

Практический совет. Никогда не пользуйтесь для сборки опалубки саморезами.

  1. Во-первых, по времени это долго и для их ввинчивания нужно иметь специальный электрический инструмент.
  2. Во-вторых, разбирать щиты на саморезах — одно мучение. Отверстия под звездочку забиваются землей или бетоном, «выковыривать» их оттуда работа очень неблагодарная и «нервная». Да и стоят саморезы значительно дороже гвоздей, а для опалубки их понадобится не один килограмм.
  3. В-третьих, ни один элемент опалубки не работает на разрыв, все имеют нагрузку только на изгиб или сжатие. Гвозди в этом случае не вытаскиваются из досок, пользуйтесь ими спокойно. Кстати, необязательно брать длинные гвозди и потом с лицевой стороны щита загибать «по метру».

Шаг 2. Установка опалубки.

Осторожно опустите щиты в траншею. Заготовьте колышки для вбивания в землю и угловые подпорки. В нашем случае подпорки нужно делать с двух сторон примерно через каждые 50÷70 см.

Вбиваем клинья на нужную глубину

Чтобы нижняя часть щитов не двигалась во время крепления, зафиксируйте ее небольшими колышками или вставьте между противоположными щитами распорки соответствующей длины. Вынимать потом их не нужно, пусть остаются в бетоне.

На фото видны подпорки щитовФиксация подпорок щитов

Шаг 3. По углам траншеи вбейте колышки и натяните между ними веревку. Высота веревки должна быть большей, чем высота надземной части фундамента. Дело в том, что вам не удастся точно выставить опалубку по линии горизонта на заданной высоте, выравнивать ленту фундамента придется вручную после заливки.

Шаг 4. Под уровень или отвес вбейте колышки в дно траншеи, глубина вколачивания зависит от характеристик грунта, но в любом случае она должна исключать их горизонтальные подвижки.

Шаг 5. Выставьте один ряд щитов, временно прихватите их к вертикальным колышкам. Выставьте второй ряд и тоже прихватите его. Проверьте все разметки.

Проверка ровностиВыравнивание каркаса опалубки
Срезаем остатки клиеньев опалубкиВыставляем высоту по уровню

Шаг 6. Между щитами установите горизонтальные распорки. Это могут быть отрезки металлических прутков, деревянные рейки, пластиковые трубки и т. д. Расстояние между распорками около метра, на них не действует распирающее усилие бетона, они служат только для облегчения монтажа опалубки.

Фиксируем стенкиТщательно все проверяем семь раз
Опалубка на фото обкладывается пергаминомВставляем продухи для фундамента и распорки

Шаг 7. Отмерьте нужную ширину опалубки в верхней части, соедините два ряда щитов между собой деревянными рейками по размеру. Это соединение будет предохранять опалубку от деформации во время заливки бетона. Расстояние между рейками примерно 50 сантиметров. Если у вас надземная часть боле 50 сантиметров, то нужно доски через две связать поволокой между собой для предупреждения вспучивания щитов под весом бетона. Проволока с внешних сторон фиксируется к вертикальным поперечинам, скручивается с небольшим натяжением – стенки цокольной части фундамента получатся ровными. Во время демонтажа опалубки проволока просто отрубается и остается в бетоне.

Шаг 8. По очереди ставьте подпорки щитов, в нижней части они должны упираться в колышки, в верхней части следует прибить к щиту небольшой отрезок доски для упора. Постоянно проверяйте положение щитов по веревке. Если вы правильно установили внутренние распорки опалубки, то она не будет изменять своего положения во время установки и фиксации. Если увидели ошибки – немедленно исправляйте их. Бывает, что некоторые колышки шатаются в земле – на них уже не нужно рассчитывать. Вбейте рядом новые и к ним фиксируйте наклонные распорки. На место стыка щитов нужно поставить доску и обязательно подпорку.

Опалубка

Шаг 9. В верхней части опалубки нужно вставить куски пластиковых труб для вентиляционных продухов и технологических отверстий в ленточном фундаменте. Нет под рукой труб – сделайте обыкновенные деревянные короба, потом они уберутся, а отверстия поправятся.

Шаг 10. Еще раз проверьте правильность положения и прочность фиксации опалубки фундамента, проблемные места нужно сразу исправлять. Опалубка должна стоять прочно, не должна шататься даже под большими усилиями.

Опалубка для ленточного фундамента

Все, можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через две недели после заливки бетона. Если погода жаркая и сухая – бетон следует ежедневно обильно поливать водой. Дело в том, что прочность цемента зависит от влажности и времени высыхания бетона. Если вода быстро испаряется, то химические реакции не успеют закончиться, надежность фундаментной ленты значительно понизится.

Бетон постепенно заполняет опалубкуБетонирование
Предфинальное выравнивание бетонаВыглаживание поверхности бетона
ФундаментДемонтаж опалубки
Удаление щитов опалубкиОпалубка демонтирована

Что касается опалубки для столбчатых фундаментов, то работы по ее изготовлению почти ничем не отличаются от вышеописанных. Нужно только размеры щитов сразу делать по размерам столбиков. Конечно, небольшая ширина и высота столбиков значительно упрощает технологию фиксации опалубки в нужном положении.

Опалубка для столбчатых фундаментов

Опалубка для монолитной плиты

Опалубка для монолитной плиты

Фундаменты из армированных монолитных плит делаются под бани, строящиеся на переувлажненных грунтах или грунтах с очень низкими несущими характеристиками. В большинстве случаев размеры бани не превышают 4×4 метра. Самостоятельно залить монолитную плиту больших размеров довольно сложно, вряд ли вам удастся добиться ее идеальных показателей по горизонтали.

Шаг 1. Максимально выровняйте поверхность земли, насыпьте и утрамбуйте песчаную подушку толщиной не менее 20 сантиметров.

Трамбовка песчаной подушки виброплитой

Шаг 2. Подготовьте пиломатериалы, вам понадобятся обрезные доски и рейки. Высота опалубки зависит от толщины монолитного фундамента, в большинстве случаев она составляет не боле дести сантиметров. Это значит, что вполне достаточно иметь доски шириной 20 см и толщиной 20÷30 мм.

Шаг 3. Вбейте по углам будущей монолитной плиты колышки, натяните веревку. Под веревку поставьте доски, закрепите их колышками. Колышки вбивайте в землю прочно. Опалубку ставьте буквой «П», так будет намного удобнее подавать и разравнивать бетон, не придется каждый раз перешагивать через опалубку. Во время бетонирования не забывайте об армировании.

Шаг 4. Когда до конца бетонной плиты останется приблизительно один метр – установите последнюю доску, выровняйте, закрепите ее положение и продолжайте заливку бетоном.

Опалубка для монолитной плиты

Видео — Фундамент коробчатая плита

Видео — Разметка и устройство опалубки под монолитную плиту

Видео — Опалубка и арматурная обвязка монолитной плиты

Теперь можно рассмотреть несколько вопросов, касающихся использования дополнительных материалов для изготовления опалубки.

Полиэтиленовая пленка

Полиэтиленовая пленка

Вместо нее можно брать рубероид, толь, плотную вощеную бумагу или другие материалы. Использование этих материалов для обивки щитов опалубки приветствуется. Почему?

  1. Доски после демонтажа опалубки не выбрасываются, их можно использовать во время дальнейшего строительства. Конечно, кроме тех случаев, когда для опалубки использовались ненужные отходы, их проще сразу засыпать землей. Пиломатериалы из опалубки можно применяться во время строительства черновых полов и потолков, в этих случаях достаточно только очистить поверхности от больших остатков бетона. Если для опалубки применялись качественные пиломатериалы, то их применение не ограничивается только вспомогательными конструкциями. Но есть одна проблема – ни один уважающий себя мастер не будет пропускать такие доски через рейсмус – песок и грязь моментально затупят режущие ножи.

    Обшивка опалубки пергаментом или пленкой

    Полиэтиленовая пленка отлично защищает поверхности опалубки от загрязнений. Причем не только непосредственно контактирующие с бетоном, но и с противоположной стороны. Идеально плотно сбить щиты не удастся (да и не нужно), а через небольшие щели всегда будет просачиваться жидкая фракция бетона и пачкать доски с обратной стороны.

  2. Наличие полиэтилена значительно облегчает и ускоряет демонтаж опалубки, минимизирует риски нарушения целостности поверхностей фундамента в случае преждевременной разборки.

    Демонтировать опалубку с пленкой гораздо легче

Пленку нужно устанавливать с внутренней стороны опалубки. Для предупреждения провисания или соскальзывания закрепите ее степлером.

Несъемная опалубка

Несъемная опалубка залита бетоном, фото

Новая технология заливки фундаментов и возведения стен, характеризуется отличными эксплуатационными характеристиками и, к сожалению, такими же высокими ценовыми показателями. Значительно ускоряет процесс строительства, выполняет роль не только опалубки, но и утеплителя. Часто используется для возведения монолитных сейсмоустойчивых армированных бетонных зданий. Несущие стены получаются не только прочными, но и утепленными.

Конструкция несъемной опалубки для фундамента

Строительные предприятия производят несъемную опалубку из различных материалов и с различными линейными показателями. Конкретный вид опалубки следует подбирать с учетом места ее использования. Существует несколько видов несъемной опалубки.

  1. Из вспененного особо прочного пенополистирола. Представляет собой плоские пластины или блоки, угловые повороты, распорки, фиксаторы арматуры и т. д. По толщине боковин может быть от 40 до 100 мм. Процесс сборки блоков опалубки выполняется в шипы, все размеры нужно проверять уровнем. В зависимости от высоты опалубки заливка бетоном производится несколькими слоями по всему периметру фундамента или стены. После заливки предыдущего слоя опять собирается несколько рядов опалубки и заливается очередной.

    Несъемная опалубка из вспененного пенополистирола

  2. Бетонная несъемная опалубка. Изготавливается из прочного бетона, боковые поверхности блоков имеют шипы и пазы для прочного соединения между собой. Стенки удерживаются перемычками. Такая опалубка может применяться как для заливки фундаментов, так и для возведения монолитных армированных зданий. Арматура не вяжется, вертикальные прутки вставляются в отверстия, а горизонтальные ложатся на специальные упоры.

    Несъемная опалубка из бетона

  3. Деревобетонная. Может иметь вид пустотных блоков или плоских панелей, лицевые поверхности нужно обязательно отделывать, используется только для надземной части фундамента или стен. Блоки устанавливаются по методу сухой кладки, внутри может находиться арматура. Панели собираются на стяжках, установленных внутри бетона. Лицевые поверхности стяжек имеют вид больших плоских шайб, поверхности панелей характеризуются высокой адгезией ко всем строительным отделочным материалам.

    Деревобетонная несъемная опалубка

Применять такие дорогостоящие опалубки на ленточных фундаментах бани экономически нецелесообразно. Для бань не нужен утепленный фундамент, а цокольная видимая часть отделается обыкновенными декоративными материалами.

Схема несъемной опалубки

Возможные последствия некачественной опалубки

Сразу скажем – все последствия неправильно сделанной, установленной или зафиксированной опалубки очень печальны, их устранение требует много усилий и денег. В самых серьезных случаях заливку фундамента придется начинать с нуля. Рассмотрим три возможных варианта последствия брака при строительстве опалубки.

Вариант 1. Вспучивание опалубки стало заметным во время заливки бетона. Немедленно остановите работы и зовите всех помощников на помощь. Лопатами откидывайте бетон в месте вспучивания опалубки. Для того чтобы бетон не плыл обратно, прибейте на некотором удалении поперечные доски по всей ширине внутри опалубки. Имейте в виду, что бетон будет постепенно наполнять углубление, работы нужно выполнять быстро. Откидывайте бетон на расстояние более 1,5 метра от аварийного места.

Давление на опалубку заметно ослабло – пытайтесь ее ровнять. Очень хорошо, если вам удастся приспособить домкрат и с помощью балок медленно выровнять опалубку. Можно в свободном от бетона месте протянуть проволоку и с ее помощью выравнивать выпуклость. Очень важно: не стучите кувалдой по опалубке, таким способом вы сделаете еще хуже. Бетон от вибрации поплывет вниз и еще сильнее нарушит прямолинейность опалубки. Выравнивайте щит постепенно, без излишнего фанатизма. Чрезмерные усилия могут полностью сломать щит или отдельные элементы крепления. Последствия будут очень печальными. Как только удалось выровнять щит – немедленно фиксируйте его положение. На этот раз проверяйте надежность подпорок с особой тщательностью.

Этот случай самый легкий, все остальные доставляют значительно больше неприятностей.

Вариант 2. Смещение опалубки замечено только на второй день.

Что делать, если сместилась опалубка

Важно. Не все то, что пишут на строительных форумах, правда, думайте своей головой, прежде чем верить первому попавшемуся на глаза совету «знатока». Много таких «специалистов» советуют снять опалубку, и пока бетон еще не набрал прочности, лопатой срубить бугор. Это не совет, а издевательство. Ни в коем случае не снимайте опалубку! Очень велика вероятность, что весь фундамент даст трещины. Он может не рассыпаться на глазах, а дать почти незаметные трещины, которые уменьшат прочность конструкции почти до нуля. Заметили неприятность на следующий день – все, поезд ушел. Ждите, пока бетон полностью застынет, разбирайте опалубку, берите в руки перфоратор и работайте «в поте лица».

Вариант 3. Опалубка или ее часть упала во время заливки бетона. Самая неприятная ситуация. Что делать? Почесать «молча и с улыбкой» умную голову, убрать бетон, очистить площадку и начинать все сначала.

Упал щит? Начинайте работу заново

Надеемся, что со второго раза вы поймете, как правильно устанавливается опалубка. А чтобы такого не случилось – прочитайте еще раз внимательно статью. Вносить свои усовершенствования можно и нужно, но только в том случае, если у вас будет опыт сооружения хотя бы трех различных опалубок.

Видео — Возможные последствия некачественной опалубки. Разрыв

Заключение

Многие статьи в интернете начинаются со слов «фундамент оказывает большое влияние на прочность здания». Это правда. Но далее можно прочитать, что «сделать его может каждый», что «здесь ничего сложного» и т. д. Это неправда. Не стоит терять время на чтение таких советов. Задумайтесь, почему заработок профессиональных опытных строителей в несколько раз превышает заработок инженеров? Потому что профессиональный строитель имеет не только теоретические знания, все «научные» рекомендации он своими руками перепробовал.

Приступая к изготовлению опалубки нужно придерживаться двух правил.

  1. Первое – работу нужно знать. Не стоит думать, что все очень просто, можно «как-нибудь слепить» и оно «как-нибудь будет стоять».
  2. Второе. Любую работу не нужно бояться, но уважать надо обязательно. У вас в голове постоянно должно быть видение операций на несколько шагов вперед, вы должны уметь выбирать из нескольких возможных вариантов самый оптимальный.

Заливка бетона в опалубку – одна из основных и ответственных операций в производстве монолитных железобетонных конструкций. Опалубка играет роль формовочной конструкции.

По своей сути, бетон является искусственным камнем. Благодаря этому свойству, можно получить монолитную конструкцию любой формы.

Виды опалубки

Самый распространённый вид опалубки – это деревянная конструкция, собранная из досок и скреплённая оснасткой из бруса. Доски струганной стороной обращены внутрь ограждения, для получения гладкой поверхности монолита. Демонтированные доски используют вторично или для других хозяйственных нужд.

Один из самых распространенных видов опалубки — деревянная

Строительная фанера имеет ламинированные боковые поверхности. Фанеру собирают в щиты. С внешней стороны щиты укреплены рёбрами жёсткости из гнутого металлического профиля. Оснастка изготовлена из металлопрофиля. Монтаж и демонтаж производят автокраном.

Металлические щиты укрупняют в монтажные панели. Устанавливают опалубку в проектное положение с помощью грузоподъёмного механизма. Собирают и фиксируют детали ограждения сваркой и болтовыми соединениями.

Для того, чтобы избежать налипания бетона, внутреннюю поверхность опалубки смазывают эмульсией.

Передвижная опалубка используется при многоуровневом возведении стен здания. По мере застывания бетона металлические панели демонтируют и передвигают выше на другой уровень. Передвижные ограждения широко применяются в промышленном и жилищном строительстве.

Приготовление и заливка жидкого бетона

Исходя из условий строительства, приготовление бетона для опалубки осуществляют различными способами:

Растворный узел

Растворный узел

На строительстве крупных объектов, где постоянно нужен раствор, устраивают мобильный цех по его приготовлению. Смесь готовят автоматизированным способом.

Дозаторы загружают в смесительную ёмкость цемент, песок, твёрдый наполнитель (обычно это щебень определённой фракции) и воду в пропорциях, соответствующих требуемой марке бетона. Готовый бетон для опалубки из бункера поступает в кузов автомашины.

Производитель работ даёт заявку, на которое время, какой марки нужна смесь и её количество. В назначенное время на стройплощадку автотранспортом доставляют бетонную смесь.

Автомиксер

Автомиксер или автобетоносмеситель представляет собой автомашину, оснащённую вращающимся барабаном. Барабан загружают всеми ингредиентами смеси. За время транспортировки от растворного узла до стройплощадки, смесь во вращающемся миксере достигает полной готовности, не теряя своей текучести.

На стройплощадке автомиксер с помощью насоса и рукава заливает в опалубку жидкую смесь. Если доступность к опалубке ограничена, автомиксер выгружает смесь в специальные бункера. Затем краном бункер доставляют к месту выгрузки.

Бетономешалка

Бетономешалку используют на строительстве небольших объектов. Вращающаяся груша обычной мешалки вмещает около 150 литров раствора.

Лопатами загружают в грушу цемент, песок, твёрдый наполнитель и воду в пропорциях, соответствующих марке бетона. Мешалка значительно сокращает затраты ручного труда. Не стоит загружать грушу бетономешалки на глазок.

Необходимо рассчитать, сколько потребуется полных лопат цемента, песка и щебня, вёдер воды на один замес. Это нужно, чтобы при каждом следующем замесе получать бетон одной и той же марки.

Ручной способ

Когда объём заливки совсем небольшой, например, при устройстве фундамента под сарай, теплицу, то готовят раствор ручным способом. В любой подходящей ёмкости лопатой перемешивают смесь.
