Как сделать вентиляцию погреба

Вентиляция погреба своими руками

Без устройства вентиляционной системы не может обойтись ни одно подвальное помещение, так как при отсутствии постоянного притока свежего воздуха сырости избежать не удастся. В подвалах и погребах обычно хранятся не только консервированные запасы, но и свежие овощи и фрукты, которые «дышат», от чего в помещении обязательно скапливается влага. Кроме этого, стены могут впитывать сырость из почвы, находящейся с внешней стороны, если при строительстве плохо была устроена гидроизоляция фундамента и цоколя.

Вентиляция погреба своими руками

Вентиляция погреба своими руками делается достаточно просто. Причем установить и наладить работу этой системы постоянного воздухообмена можно не только на стадии строительства, но и уже в готовом хранилище.

Принцип работы системы

В основе работы системы вентиляции лежат законы физики, и если внимательно рассмотреть ее принципиальную схему, то можно видеть, что она устроена весьма просто и понятно.

Общий принцип вентиляции — чрезвычайно прост

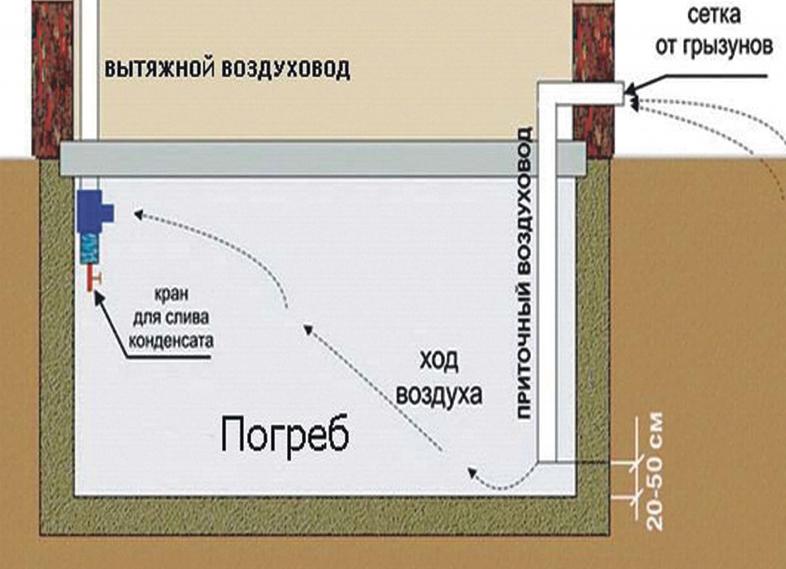

В помещении погреба предусматриваются два вентиляционных отверстия, через одно из которых свежий воздух поступает в подвал, а через второе — выводится вместе со всеми испарениями. Но система была бы недостаточно эффективна, если к вентиляционным отверстиям не были бы подведены трубы определенного диаметра.

Также качество работы вентиляции сильно зависит от правильного расположения вытяжной и приточной труб и от поднятия их над поверхностью грунта над погребом.

Трубы вентиляции могут быть установлены в стенах подвала, если он находится под домом или гаражом, или же выведены через потолок, в том случае, когда погреб устроен во дворе, как отдельная постройка.

Еще одним важным моментом при расчете и монтаже системы является высота установки труб от пола подвала и выведения их на улицу, так как в помещение может поступать слишком большое количество холодного воздуха, что будет опасным для овощей, хранящихся в ларях в свежем виде. Нельзя сделать отверстия и слишком маленькими, так как затхлый воздух не будет уходить из помещения полностью, а значит, хранящиеся в нем продукты обязательно начнут портиться.

Рекомендации по устройству вентиляции погреба

Прежде чем начать монтаж любой из разновидностей вентиляционных систем, нужно ознакомиться с некоторыми рекомендациями, которые необходимо учесть во время проектировочных и строительных работ:

• Будет правильно, если система вентиляции начнет закладываться в процессе постройки погреба – в этом случае в кладке стен оставляются каналы, в которые устанавливаются вентиляционные трубы.

Безусловно, оптимальный вариант — устройство системы вентиляции еще при строительстве погреба

Чтобы впоследствии не гадать, где лучше установить трубы, вентиляцию нужно сразу включить в проект погреба.

• Устанавливаемые трубы должны иметь одинаковый диаметр — этот параметр сделает циркуляцию воздуха равномерным. При необходимости ускорить отвод застоявшегося, пропитавшегося сыростью воздуха, вытяжную трубу можно взять немного большего диаметра, чем у приточной. Однако, ни при каких обстоятельствах нельзя устанавливать вытяжную трубу с диаметром меньше, чем у приточной, так как воздух при таких условиях может начать задерживаться внутри помещения. Это негативно будет влиять на хранящиеся в погребе продукты, но главная опасность все же в другом — создается определенная угроза здоровью человека при его спуске в загазованное подземное помещение.
• Никогда не располагают обе вентиляционные трубы рядом друг с другом, так как помещение в этом случае не будет хорошо проветриваться. Их необходимо монтировать на противоположных стенах или в противоположных углах. Это делается для того, чтобы свежий поток, прежде чем выйти на улицу, прошел через все помещение и подтолкнул застоявшийся воздух на выход в вытяжную трубу.
• Отверстие вытяжной трубы необходимо монтировать под самым потолком, так как отработанный более теплый воздух устремляется вверх. Такое ее месторасположение будет способствовать постоянной очистке воздуха, без застоя в области потолка, а значит – и хорошей сохранности продуктов.
• Вентиляционная труба вытяжки для обеспечения хорошей тяги поднимается выше конька или насыпи над потолком погреба, как минимум на 1500 мм.
• Для системы проветривания чаще всего используют пластиковые трубы, предназначенные для проведения канализации. Для небольших помещений такого диаметра обычно бывает достаточно.
• Если погреб располагают под гаражом или под другим хозяйственным помещением, то в качестве вытяжного отверстия, можно использовать входной люк.

В этом случае, делается две дверцы, одна утепленная — зимняя, а другая — в виде каркаса, с закрепленной на нем мелкой решеткой. Решетка необходима для того, чтобы в подвал не проскочили мелкие грызуны.

Утепленный люк снимают в летний период для постоянного проветривания погреба. Если же помещение над подвалом утеплено, то и в зимнее время можно проводить сеансы проветривания.

Вариант — погреб в подвальном помещении под домом

• Устанавливая вентиляцию в погребе, находящимся под домом или гаражом, нужно предусмотреть то, чтобы изгибов и поворотов и у приточной, и у вытяжной трубы было как можно меньше. В идеале лучше добиться такого расположения, чтобы труба была абсолютно прямая.
• Труба по всей своей длине должна иметь один диаметр, без расширений и сужений.
• На улице приточная труба, если она располагается невысоко над землей, должна быть обязательно закрыта сеткой (решеткой), чтобы защитить погреб от проникновения грызунов или иных мелких животных и птиц.

Приточный патрубок, забранный решеткой

• Рекомендовано в обе трубы установить регулирующие приток и отток воздуха заслонки, которые особенно необходимы в зимний период. Они помогают дозировать поступление холодного воздуха в сильные морозы и, соответственно, отток теплого, для поддержания необходимого микроклимата в погребе.

Зонтик для оголовка вытяжной трубы

• Если оголовки труб расположены строго вертикально, их необходимо защитить от попадания вовнутрь атмосферных осадков, пыли и мусора, установив сверху металлический зонтик или дефлектор.

Дефлектор — выгоднее, так как он создает искусственное разрежение и повышает тягу

При использовании дефлектора, вокруг него создается область разряжения, и это явление способствует увеличению тяги.

• Отрезок вытяжной трубы, находящийся на улице, должен быть хорошо утеплен, во избежание возникновения конденсата в холодный период года.

Виды систем вентиляции погреба

Существуют два базовых вида вентиляционных систем — это естественная и принудительная. А выбирается тот или иной вариант в зависимости от объема и планировки помещения подвала.

Естественная система вентиляции

Естественная вентиляция основана на разнице давления и температур в помещении и на улице. Эффективная работа во многом зависит от правильного месторасположения труб. Так, приточное отверстие должно находиться на высоте максимум в 250 ÷ 300 мм от пола, а вытяжное — ниже уровня потолка на 100 ÷ 200 мм. Размещать его еще ниже непозволительно, иначе потолок начнет сыреть.

Этой системы вентиляции может быть явно недостаточно для большого по объему помещения погреба, или же в том случае, если он состоит из нескольких комнат.

Видео: Естественная вентиляция в погребе под гаражом

Принудительная система вентиляции

В системе принудительной вентиляции имеются все те же каналы (трубы), но в них встраиваются вентиляторы для создания принудительного движения воздуха.

В самых простых системах принудительного типа вентилятор устанавливается на вытяжной канал. Таким образом, в помещении создается искусственное разрежение, способствующее активному поступлению свежего воздуха в погреб через приточное отверстие. Мощность выбираемого вентилятора будет зависеть от объема помещения.

Канальный вентилятор в кожухе

Поступают и по-другому – устанавливают вентиляторы и на приточный, и на вытяжной канал. Это бывает актуально в объёмных, сложных по конфигурации подвальных помещениях. Здесь обязательно потребуется помощь специалиста, чтобы рассчитать согласованность поступления и выхода воздуха, то есть диаметров каналов и мощности (производительности) установленных в них вентиляторов.

Видео: пример самодельной принудительной вентиляции погреба

Расчет диаметров вентиляционных каналов

При любом виде вентиляции очень важно правильно определиться с диаметрами труб. Алгоритмы расчёта, которыми пользуются профессиональные проектировщики, очень сложны, и приводить их полностью не имеет никакого смысла. Однако, при оборудовании вентиляции в небольшом частном погребе можно воспользоваться упрощенной методикой подсчета.

Так, с некоторыми допущениями, приемлемыми в данных условиях, можно считать, что для одного квадратного метра площади погреба требуется 26 квадратных сантиметров площади сечения вентиляционного канала. Так, можно для примера прикинуть, какой диаметр трубы нужен будет для погреба размерами 3 × 2 метра.

Находим площадь помещения:

S = 3 × 2 = 6 м²

Согласно указанному соотношению, для нее потребуется труба следующей площади сечения канала:

Т = 6 × 26 = 156 см²

Остается найти радиус трубы:

R = √ (Т / π) = √ (156 / 3,14) ≈ 7,05 см

Стало быть, диаметр приточной трубы:

Dп ≈ 14 см = 140 мм.

При условии, если в подвале устанавливается только приточная вентиляция, а роль вытяжной будет играть люк, то можно несколько увеличить сечение входного канала, установив трубу с диаметром 150мм.

Для гарантированного обеспечения воздухообмена принято устанавливать на вытяжной канал трубу с диаметром, на 10 ÷ 15% больше, нежели на входе. В рассматриваемом примере можно на вытяжном канале установить:

Dв = Dп + 15% = 140 + 21 ≈ 160 мм

Монтаж вентиляции

Проведя необходимые расчеты, учитывая все вышеописанные нюансы, можно переходить к монтажу вентиляции.

Примерное расположение приточной и вытяжной труб

• Если система вентиляция устанавливается уже после постройки погреба, то в его потолке необходимо проделать отверстие для прохождения воздуховода.
• Затем, через отверстие в погреб опускается труба, которая будет работать на вытяжку, ее закрепляют под потолком, не более, чем на 100 ÷ 150 мм ниже его поверхности.
• На улице вытяжную трубу поднимают на высоту не менее 1500 мм над грунтом или над поверхностью крыши.

Приточная труба всегда располагается ниже

• В противоположном углу погреба также проделывают отверстие в потолке или же стене, и в нее устанавливается и закрепляется приточная труба, которую опускают низко к полу. Она должна располагаться не ниже 200 мм от пола и не выше 500 мм.
• На улице приточную трубу не следует делать очень высокой. Если она выходит через потолок, достаточно поднять ее на 200 ÷ 250 мм. Следует учитывать то, что чем ниже расположено заборное отверстие приточной трубы, тем выше разница давления на входе и на выходе, тем сильнее будет естественная тяга, а значит – и приток воздуха.
• Если приточная труба выводится через стену, то на нее надевается вентиляционная решетка или пластиковый дефлектор.

Возможное расположение приточной трубы

• В том случае, когда монтаж вентиляции для погреба проводится в доме, где установлены камин или печь, рекомендовано поднимать вытяжную трубу рядом с дымоходом, так как это активирует отвод отработанного воздуха из подвального помещения за счет большой разницы температур.

Точно регулировать процесс вентиляции помогут заслонки на трубах

• На трубы внутри погреба для регулировки силы воздушных потоков рекомендуется устанавливать заслонки. Открытием их на нужный просвет в помещении регулируется интенсивность циркуляции, влажность и температура воздуха. Именно от наличия заслонки и правильного регулирования микроклимата в погребе будет зависеть, сохраняться ли заготовки в надлежащем состоянии долгое время.

После того, как система собрана, обязательно следует ее проверить на наличие нормальной тяги

• Чтобы проверить напор воздушного потока на входе, к приточной трубе нужно приложить листок тонкой бумаги. Если она начнет явственно колыхаться, значит, интенсивность поступления воздуха хорошая.
• Другим способом проверить работу системы является направление дыма, который может исходить от зажженной в металлическом ведре бумаги. Достаточно будет пару старых газет, которую нужно зажечь, дать догореть до половины, а затем притушить до состояния тления.

Дополнительные действия для поддержания нормального микроклимата

Чтобы поддерживать в погребе комфортный для хранения продуктов микроклимат, следует периодически осуществлять следующие действия:

Для того чтобы содействовать понижению влажности в подвале, необходимо проводить его регулярное проветривание. Так, в летний период открываются все двери или люки и полностью открываются заслонки на отверстиях. Горячий летний ветер сделает свое дело — высушит и проветрит погреб. Ниже будут описаны другие, более эффективные способы принудительной просушки погреба.

Бывают случаи, когда необходимо наоборот — увеличить влажность в помещении хранилища. Тогда в погребе с помощью пульверизатора распыляют воду, посыпают пол влажными опилками или устанавливают ящик, наполненным влажным песком. Опилки и песок по мере надобности смачивают водой.

Просушка погреба

Процесс просушки погреба тоже можно отнести к вентиляционным мероприятиям, поэтому о них тоже следует иметь достаточное представление. Тем более, что существует несколько способов выполнения этой процедуры.

Как говорилось выше, все процессы просушивания проводят в летнее время, но дополнительно рекомендовано выполнить их еще один раз непосредственно перед закладкой в погреб овощей.

Если помещение сильно отсырело, то из него следует удалить все предметы «подвальной мебели» и ящики (лари) для хранения овощей. Их желательно просушить под прямыми солнечными лучами – их ультрафиолетовая составляющая будет отличным «лекарством» от плесни и грибка.

Все двери и люки открываются настежь, а если в подвале установлен вентилятор, то его тоже можно включить. Таким образом, погреб должен проветриваться в течение 3 ÷ 5 дней, и это станет предварительной подготовкой перед основными мероприятиями по осушке.

Первый способ – ящики с гигроскопичным веществом

В процессе просушки иногда можно обойтись совсем несложным методом. В погреб заносится ящик, наполненный негашеной известью или поваренной крупной солью. Эти компоненты недороги, отличаются высокой гигроскопичностью и отлично поглощают влагу. Мало того, они также дезинфицируют воздух и стены помещения.

Второй способ – старый метод со свечкой

Очень старым, популярным, чрезвычайно простым и доступным способом просушки является установка у вытяжной трубы горящей свечи. Ее нужно обязательно установить в железную емкость и на устойчивую подставку.

Простой и эффективный способ просушки — с помощью свечи

Свеча способствует созданию более интенсивной тяги в вытяжной трубе, поэтому циркуляция воздуха в помещении ускоряется, и обмен его происходит значительно чаще, чем при обычном режиме вентиляции.

Кроме свечи, для этой же цели может использоваться обычная спиртовка на жидком или на сухом топливе.

Ничуть не хуже получится и с использованием сухого спирта

Просушку таким способом продолжают несколько дней, в зависимости от того, насколько увлажнено помещение. Свечу или топливо в горелке по мере необходимости заменяют несколько раз — до получения желаемого результата.

Третий способ – металлическая жаровня

Более хлопотный, но не менее надежный способ быстрой просушки — при помощи импровизированной жаровни, которую можно изготовить из металлической емкости, например — из старого ведра.

Схема просушки с использованием самодельной жаровни

В нем делают несколько отверстий для увеличения тяги, а затем загружают в емкость дрова, желательно березовые, так как они способны создать благоприятный дезинфицирующий дым.

Можно создать и более сложную конструкцию с применением чугунной колосниковой решетки, которую устанавливают на кирпичи, подложенные по ее углам. Сверху решетки устанавливается ведро без дна, в которое также укладываются дрова и поджигаются. Преимущество этого способа в том, что колосник способен раскаляться докрасна, а затем медленно остывать, отдавая тепло в помещение. При этом увеличивается тяга, и соответственно — ускоряется воздухообмен.

Огонь должен гореть беспрерывно, как минимум 12 ÷ 14 часов, поэтому на эти процедуры нужно выделить целый день и заготовить достаточно много березовых дров.

Подъем жаровни для дозагрузки дров и опускание производят через люк с помощью тросика с крючком. Место для такого импровизированного «огороженного костра» должно быть заранее подготовлено, чтобы не создавалось никаких предпосылок пожара.

Четвертый способ – использование электронагревателей

Не слишком хлопотным можно назвать способ с использованием электронагревателей. Для этой цели подойдет любой из имеющихся в продаже приборов, но лучше всего использовать конвекторные или «ветродуйные» модели.

Электронагреватели помочь в просушке смогут, но это будет достаточно дорого

Обогреватель устанавливается посередине погреба для того, чтобы тепло равномерно распространялось по всей площади помещения.

При использовании этого способа нужно в полной мере понимать, что подобный процесс просушивания достаточно долог и, стало быть, дорог, поэтому нужно сразу рассчитать свои финансовые возможности.

Просушка погреба мощным теплогенератором достаточно популярна, так как этот способ очень эффективен. Его используют даже для просушки подвалов домов, переживших наводнение.

Тепловая пушка будет более эффективна

За счет теплового излучения и мощного потока, создаваемого вентилятором, погреб просыхает достаточно быстро. Прибор тоже работает от электричества, но такая просушка обойдется дешевле, так как пройдет гораздо быстрее. Впрочем, можно попробовать найти тепловую пушку, работающую и на пропане.

Пятый способ – обычный домашний вентилятор

Так как вентиляторы есть почти в каждом доме, их также часто используют для удаления из погреба излишней влажности. Вентилятор устанавливают в центре погреба и включают его на три ÷ пять дней. При этом все имеющиеся отверстия, двери или люки должны быть открыты настежь.

Шестой способ – переносная печурка

Используют для процедур просушивания подвальных помещений и обычные печки-буржуйки.

Дымоотводную трубу печи в этом случае подводят к вытяжному отверстию, и топят буржуйку в течение трех ÷ пяти дней. Воздухообмен в погребе при этом стремительно возрастает, что приводит к эффективной просушке помещения.

Можно на время просушки установить в погребе небольшую буржуйку

Если же в погребе нет вытяжной трубы, то этот способ использовать не имеет смысла, так как в помещении будет много дыма, но эффект просушивания будет совсем небольшой.

Гидроизоляционная обработка погреба

После просушивания погреба для максимально длительной сохранности достигнутого состояния помещения, поверхности стен и пола рекомендовано покрыть составами гидроизоляции.

• Если стены выведены из бетона, то используется пропитка глубокого проникновения, которой обрабатывают поверхности в несколько слоев.

С каждым слоем она проникает вглубь бетонной плиты, закрывая все поры внутри ее, таким образом, создавая водонепроницаемую, но дышащую поверхность.

• Покрывают высушенный погреб и рубероидом, который является отличным гидроизолятором.

Гидроизоляция пола в подвале рубероидом

В этом случае можно получить желаемый эффект, если материал будет настилаться на ровную поверхность. На нее наносится мастика, которая затем нагревается, а затем на нее клеится рубероид, создавая водонепроницаемые стены и пол.

• Отличным гидроизоляционным экологически чистым материалом является глина.

Этот способ гидроизоляции помещения называют набивкой. Единственное требование к природному материалу для устройства пола и стен — это высокий процент жирности.

Набивка и затирка глиняного пола

— Для процесса понадобятся камни, которые укрепят пол погреба. Их насыпают на его поверхность, затем сверху них выкладывают раствор из глины с добавлением песка. Этот слой должен составлять не менее 100 ÷ 120 мм. Консистенция глиняного раствора должна быть достаточно густой.

— Глину распределяют по поверхности и утрамбовывают ее среди камней, создавая смешанное покрытие.

— Полностью уплотнив поверхность до ровного состояния, на нее засыпают слой крупнозернистого песка, толщина которого должна составлять 40 ÷ 60 мм. Песок также уплотняется трамбовкой – это делает поверхность еще более плотной. Остатки песка затем просто сметаются с пола. Если хочется добиться аккуратной ровной поверхности, то сверху она окончательно выглаживается с помощью специального инструмента для затирки.

— Глиняный пол сохнет долго — от 20 до 40 дней, поэтому эту работу нужно начинать в начале лета. Тогда погреб будет в полной мере готов к эксплуатации осенью.

• Земляные стены тоже можно гидроизолировать глиной. На них при помощи небольших металлических скоб закрепляется сетка-рабица или обычная мягкая проволока. Затем на эту основу набрасывают глиняный раствор. Когда он подсохнет, наносится еще один слой, который разравнивается вручную или с помощью затирки, круговыми движениями.

Кроме этих гидроизолирующих материалов, используются и другие, но вышеперечисленные можно назвать самыми доступными и безопасными для помещения, где будут храниться продукты питания.

Устройство вентиляции в погребе необходимо, и лучше подумать об этом заранее, проведя ее монтаж еще при постройке хранилища. Если система будет установлена правильно, то можно избежать серьезных и долговременных процессов просушки, так как вполне достаточно будет обходиться обычным проветриванием.

Видео: как может быть устроена вентиляция в погребе

Необходимость вентиляции в погребе

Испокон веков погреб предусматривался при строительстве жилых домов. При отсутствии холодильников он помогал длительное время сохранять продукты свежими. Его можно условно представить в виде крытой ямы с укреплёнными стенками. Очень часто это часть подвального помещения здания, оборудованная для хранения сельскохозяйственной продукции или других предметов.

Наличие вентиляции — одно из главных условий длительного и бесперебойного функционирования погреба.

Правильно обустроенная вентиляция призвана решать следующие задачи:

1. Помогает избегать скапливания сырого воздуха.
2. Увеличивает сроки полезного хранения свежих фруктов и овощей.
3. Способствует установлению комфортной температуры и влажности.
4. Предотвращает появление грибка и плесени.
5. Делает использование погреба безопасным.
6. Замедляет процесс старения несущих строительных конструкций.

Если вентиляционной системы в погребе нет или она установлена неправильно, то существует вероятность самовозгорания из-за высокой концентрации углекислого газа. Особенно это касается отапливаемых помещений, в которых отопительные приборы монтируются чаще всего в цокольном этаже. Немалую опасность таит и возникновение грибков.

Плесневелые образования не только портят внешний вид помещения, они представляют угрозу для здоровья человека. Вдыхая споры от плесени или грибка, которые из погреба проникают в жилые помещения, человек может страдать от астмы, хронических респираторных заболеваний, у него могут возникать необъяснимые на первый взгляд аллергические реакции.

Виды вентиляционных систем

Вентиляция — это целая система, в которую входят различные устройства для создания правильного воздухообмена в жилых и нежилых помещениях.

Схема наглядно демонстрирует все существующие способы аэрации воздуха

Классификация вентиляционных систем может осуществляться по разным признакам, в основу которых положено:

• способ давления и перемещения воздушных масс;
• назначение (приток или отток воздуха);
• охват площади воздухообмена (локальная или общая);
• конструкция компонентов.

Естественная

Вентиляцию можно разделить на естественную и искусственную. Первый способ проветривания помещений основывается на простейших физических законах. Воздухообмен осуществляется в результате появления разницы между температурами атмосферы и помещения, а также различных значений давления.

Спецоборудование для естественной вентиляции не нужно, весь процесс организуется с помощью воздуховодов. Как правило, ни один проект строительства зданий не обходится без учёта этого момента.

Естественная вентиляция напрямую зависит от используемых при строительстве материалов. Деревянные, кирпичные постройки лучше вентилируются естественным способом, чем бетонные. Воздухопроницаемость могут снижать слои краски, раствора. Чтобы помочь естественной вентиляции периодически открывают окна и двери.

Естественная система вентиляции может быть самопроизвольной или организованной. Отверстия, сделанные на различной высоте и разного диаметра, справляются с системой воздухообмена во втором случае.

Такой вариант вентиляции естественного типа отлично подходит для погребов. Но у него есть существенный минус — зависимость от климатических условий.

Искусственная

К искусственному типу вентиляционной системы прибегают в том случае, когда естественного способа воздухообмена недостаточно. В этой ситуации монтируют особые устройства, помогающие замене использованного воздуха в помещении на чистый.

С задачами очистки воздуха, его увлажнения, создания комфортной температуры отлично справляются фильтры, нагреватели, пылеуловители, воздуховоды, вентиляторы и пр.

Проектирование помещений с таким типом вентиляции предполагает монтирование этих устройств на самых начальных этапах строительства.

Положительные моменты искусственной вентиляции:

• независимость от внешних природных факторов (давление, температура, влажность);
• возможность дифференцированного выбора нужной характеристики состояния помещения (влажность, температура и т. п.).

Понятно, что создание искусственной вентиляции требует больше материальных вложений, физических затрат. К небольшим погребам такой вариант, как правило, не применяют.

Очень часто строители и проектировщики создают смешанный тип вентиляционной системы, объединяющий достоинства и естественной, и искусственной вентиляции.

Приточная и вытяжная

Если положить в основу классификации вентиляции её назначение, то можно говорить о приточном и вытяжном варианте.

В первом случае речь идёт о принудительной подаче воздуха в помещение. Отработанные воздушные массы выходят естественным путём.

Вытяжная вентиляционная система создаётся специально для улучшения естественной. Основу такой вентиляции составляют вентиляторы, которые помогают удалять из помещения отработанный воздух.

Оптимально для хорошего воздухообмена следует применять приточно-вытяжную вентиляцию. Так можно свести к минимуму зависимость работы вентиляции от перепадов атмосферного давления, от направления и скорости движения воздушных масс.

Сравнительные характеристики разных типов вентиляции

Таблица, представленная ниже, наглядно демонстрирует все плюсы и минусы разных вентиляционных систем.

Таблица: положительные и отрицательные моменты разной вентиляции

Тип вентиляции	Плюсы	Минусы
Естественная	Не нуждается в монтировании сложных компонентов. Экономит энергетические ресурсы. Эксплуатация не требует значительных материальных затрат.	Воздухообмен находится в прямой зависимости от климата — от направления и силы ветра, перепада давления и других моментов внешней среды.
Искусственная	Процесс воздухообмена можно регулировать и автоматизировать, сделав необходимые настройки. Поступление в помещение уже очищенного воздуха. Незначительные показатели шумового «сопровождения» работы вентиляции.	Немалая стоимость оборудования. Высокая цена на проведение монтажных работ. Создание такого типа вентиляции самостоятельно может привести к неправильной работе системы (лучше прибегнуть к помощи профессионалов). Не всегда устройства системы вписываются в интерьер помещений.
Комбинированная	Независимость от внешних факторов. Стабильность работы.	Создание сложной системы вентиляционных каналов. Энергозависимость.
Приточная и вытяжная	Снижение затрат на обогрев помещений в холодный период. Возможность очистки и фильтрации воздушных масс. Автоматический режим работы.	Сложное проектирование. Зависимость от бесперебойности работы источников энергии. Затраты на монтаж и приобретение устройств, входящих в систему. Высокая стоимость работ по установке вентиляционной системы.

Для обустройства вентиляции в подсобных помещениях чаще всего используют естественный тип, т. к. это менее затратный способ по многим показателям.

Как сделать вентиляцию в погребе самостоятельно (с одной и двумя трубами)

При планировании длительной эксплуатации подсобного помещения следует позаботиться о надёжной вентиляционной системе. Выбор типа сооружения для воздухообмена зависит от назначения погреба, материальных возможностей, климатических условий и некоторых других моментов.

Уже на стадии закладки фундамента в предполагаемом месте размещения погреба делают каналы, в которые впоследствии монтируют вентиляционные трубы.

Для равномерного распределения воздушных масс вентиляционные трубы должны быть одинакового диаметра. Монтаж труб лучше всего делать на противоположных стенах или углах, тогда воздух не будет застаиваться внутри, циркуляция будет постоянной.

Естественная вентиляция своими руками

Преимущества самостоятельного сооружения естественной вентиляции состоят в малозатратности, ненужности профессиональных знаний, лёгкости монтажа.

Если на этапе проектирования принято решение о создании в погребе естественной вентиляции, то в цоколе фундамента монтируют специальные отверстия — продухи, отдушины. Для защиты от попадания в цокольное помещение разных мелких животных (особенно грызунов) отверстия закрывают решёткой.

Наличие решётки поможет уберечь погреб от попадания в него мелких грызунов

Продухи можно сделать регулируемыми, поместив на выходные отверстия заслонки с дверками.

Наличие дверки поможет участвовать в процессе регуляции воздухообмена

Принцип действия естественной вентиляции в погребе «диктует» установку в этом помещении двух отверстий — для доступа воздуха и для выхода его наружу. Вытяжная труба монтируется в верхней части стены погреба, а приточная шахта — в нижней. Такое расположение труб позволяет холодному свежему воздуху попадать в помещение через приточный канал, нагреваться и через вытяжную трубу выходить наружу. Расстояние между приточной и вытяжной трубами не должно быть меньше полуметра.

Такой воздухообмен подчиняется законам физики — тёплый воздух поднимается вверх. Чем ниже температура поступающего воздуха, тем быстрее идёт вентиляционный процесс.

В тёплых климатических районах естественная вентиляция будет затруднена.

Материалы и инструменты

Асбестовые трубы — наиболее подходящий материал для создания естественной вентиляции.

Такие трубы часто применяют при монтаже вентиляции в погребе

Существуют и другие популярные материалы для вентиляционных шахт — трубы из поливинилхлорида и оцинкованной жести. Все соединения и переходы в пластиковых трубах делают с помощью вспомогательных материалов: переходников, уголков из ПВХ. Это очень просто и удобно.

Оцинкованные трубы соединять гораздо труднее. При монтаже таких труб велика вероятность образования ржавых участков в местах соединения, поэтому трубы с оцинковкой особенно тщательно следует обрабатывать антикоррозийными средствами.

При подготовке к работам необходимо запастись цементом или аналогичным материалом. При высверливании места для труб получаются пустоты, которые после помещения в них труб следует заполнить раствором.

Если между трубой и стеной образуется пустота, то её обязательно нужно зацементировать

Крепежи, металлическая сетка, защитные колпаки для труб также пригодятся в работе.

Из инструментов понадобятся:

• молоток;
• болгарка;
• дрель или перфоратор;
• мастерок или шпатель.

Схемы и варианты расчёта

Схема естественной вентиляции поможет понять суть действия этой системы и определить места расположения труб.

Опираясь на схему, можно получить наглядное представление о работе природной аэрации

Диаметр вентиляционных труб — важная величина, от которой во многом будет зависеть эффективность системы.

1 см d трубы = 13 см² сечения. Для 1 м² погреба достаточно 26 см² сечения.

Значит, чтобы приобрести трубы для погреба площадью в десять квадратных метров, следует сделать такие вычисления:

1. 10 м² умножить на 26 см² = 260 см²
2. Диаметр сечения трубы вычисляем при помощи формулы круга S =πR²

R² = S: π = 260:314 = 82,8 При извлечении корня получаем величину R= около 9 см

D= 2R Диаметр трубы должен быть 18 см.

Это упрощённая формула расчёта для нормального воздухообмена в погребе, без учёта величины интенсивности обмена воздушных масс. Профессионалы-строители монтируют вентиляционные системы, проводя более сложные вычисления.

Пошаговая инструкция

Определив необходимый диаметр трубы, приготовив нужные материалы и инструменты, можно приступить к сооружению естественной вентиляции.

1. Помещаем вытяжную трубу в угол помещения. Открытый конец трубы не должен находиться слишком высоко или слишком низко от пола. Оптимально расположить трубу для вывода воздуха на расстоянии 140–150 см от поверхности пола. Если погреб — отдельно стоящее помещение, то вытяжную трубу выводят наружу через отверстие, сделанное в потолочной части. Если же он сооружён под жилой частью здания, то вытяжную шахту целесообразно размещать в месте общедомового вентканала.

   Для лучшей вытяжки желательно на конец трубы поместить наконечник большего диаметра

2. В противоположном углу монтируем приточную трубу, которую располагаем гораздо ближе к полу — 45–55 см от поверхности. Вентиляционный канал приточного назначения должен проходить через перекрытия его нужно приподнять от нулевого уровня пола на 0,8 – 1 м. В погребе, построенном автономно, эту трубу выводят на крышу строения, но устанавливают её ниже вытяжной трубы. Если подсобное помещение размещено в жилом здании, то отверстие приточной трубы выводят наружу в стене постройки.

   При сооружении такой трубы обязательно правильно располагайте её по отношению к нижней части погреба

3. Все образованные при монтаже труб отверстия и пустоты замазывают раствором, после его высыхания замазанные участки можно покрасить.

   Улучшение эстетического вида и вентиляции достигается путём избавления от образованных при монтаже отверстий

4. Внутри труб устанавливают заслонки. Это делается для того, чтобы меняя просвет с помощью заслонки, влиять на интенсивность движения воздушных масс. Снаружи на трубы монтируют козырьки,

   Такой внешний вид не только улучшает восприятие сооружения, но и выполняет защитную функцию

   закрывая отверстия клапаном от попадания осадков или мелких животных.

5. Трубы утепляют при помощи специальных материалов (минвата, эковата, фольгированный пенофол и другие подходящие материалы) для того, чтобы уменьшить процесс образования конденсата. Можно применить сэндвич-трубы = две трубы разного размера, помещённые одна в другую. Для освобождения от скопления конденсата внутри трубы на нижней части выходного канала монтируют краны для слива воды.

   В таких трубах вероятность образования конденсата сведена к минимуму

Принудительная вентиляция

Принципиальных различий между естественным типом вентиляции и принудительной практически нет. В принудительном варианте воздухообмена погреба присутствует элемент, который понуждает воздушные массы к движению.

Чаще всего в роли нагнетателя воздуха выступает вентилятор. Это устройство должно вытягивать излишки влажности, неприятные запахи, которые могут присутствовать в погребе со свежими фруктами и овощами.

С такими задачами легко справляются один или два вентилятора средней мощности, которые устанавливают в вытяжной канал (очень редко — в приточную шахту).

Установка такого устройства усилит воздухообмен в погребе

Однотрубное и двухтрубное монтирование вентиляторов зависит от площади погреба. Как правило, второй вариант применим в помещениях с большими объёмами. Вентиляторы сооружают в вытяжной и приточной шахтах, работать они могут в одном или в разных режимах.

Владельцы строений могут сами регулировать параметры оттока и притока воздуха, с такими устройствами легко контролировать влажность и температурный режим в погребе.

Выбор вентилятора зависит от учёта ряда параметров:

• объём воздуха;
• тип выводимого устройства;
• технические характеристики.

Среди потребителей очень популярны марки вентиляторов таких производителей, как Electrolux, Вентс, Silent, Blauberg, Systemair. В них отлично сочетаются невысокая цена и хорошее качество. Эти устройства оснащены функциями обратного клапана, в них есть блоки управления, датчики влажности, реле определения времени.

При использовании вентилятора понадобится надёжная электропроводка, соблюдение правил безопасности в этом случае обязательно!

В некоторых случаях для принудительной вентиляции используются другие устройства — дефлекторы. Это вариант хорош тем, что при применении дефлекторов не нужно электричество.

Дефлектор — специальный прибор, монтируемый на вытяжную трубу вместо защитного колпака. Принцип работы дефлектора использует силу ветра. Внутри воздуховода с рефлектором появляется разреженный воздух, который способствует улучшению вентиляции.

Подводка электричества для улучшения аэрации такого погреба необязательна

Дефлекторы выпускаются промышленными предприятиями, но некоторые умельцы изготавливают такие устройства самостоятельно. Эффективность дефлектора значительно повышается, если его диаметр вдвое превышает диаметр вентиляционной трубы.

Необходимые расчёты

Диаметр вытяжного вентилятора можно определить, основываясь на регламентирующих документах: СНиП 3.05.01–85 — Акт ввода в эксплуатацию и СНиП 32–105–2004 — Акт приёмки в наладку вентиляционных установок.

Эти источники, конечно, используются проектировщиками и строителями для производственных целей. Но расчёты можно сделать и для небольших помещений по аналогии.

Для эффективной вентиляции помещения объёмом от 16 до 32 м³ потребуется вентилятор с d=10–20 см. При этом кратность воздухообмена будет 1 кубометр воздуха за час работы.

Диаметры труб рассчитывают таким же образом, как и для естественной вентиляции.

Монтаж

Сооружение принудительного типа вентиляции — последовательность шагов, которые делают в монтаже естественного воздухообмена, с разницей лишь в том, что в одну или обе трубы помещают вентиляторы или прикрепляют дефлекторы.

Комбинированная система вентиляции погреба

Такой тип воздухообмена подойдёт для любых помещений с самыми различными характеристиками. Комбинированная вентиляционная система с установкой вентиляторов в приточном и вытяжном каналах востребована для тщательной просушки подсобного помещения.

В систему может входить то оборудование, которое обеспечит максимально приемлемый «климат» в погребе. Лучше всего с эти справляется автоматизированная система климат-контроля.

Особенно актуально это в винных погребах, которые требуют определённой температуры и влажности для созревания и хранения вина.

В этом случае монтируется сплит-система, установку которой следует доверить специалистам.

Просушиваем погреб

При увеличении показателей влажности в погребе, можно его просушить, прибегнув к народным способам.

Самый лёгкий метод — просто открыть люк в летнее время. Но эффективность такого способа невысока. Лучше всего использовать проверенные и надёжные методы, используя:

• жаровню;
• сухой спирт;
• свечу;
• электроприборы;
• ящик с солью и др.

Обычное металлическое ведро с дырками можно использовать в качестве жаровни. Горящие угли или дрова, помещённые в жаровню, на тросе следует опустить в погреб и поддерживать горение в течение 10–12 часов. Соблюдение правил безопасности обязательно!

При использования ведра не забудьте про отверстия в нижней его части

Для создания сильной тяги и нужны дырки в ведре. Горячий воздух поможет провести дезинфекцию и просушку погреба.

Железная банка с зажжённой свечкой — ещё один вариант для улучшения микроклимата в погребе. Банку со свечой ставят рядом с вытяжной трубой вентиляции, не закрывая люк и входную дверь. Если есть возможность, то трубу-вытяжку удлиняют. Пламени обычной свечи достаточно для ускорения процесса аэрации (воздухообмена) и устранения негативных моментов в микроклимате погреба.

Аналогичным образом действуют при использовании сухого спирта или газовой горелки, не забывая при этом о максимальной безопасности.

Для удаления излишков влажности из погреба можно воспользоваться газовой горелкой

Альтернативный способ просушки погреба — менее опасный, но более затратный. Речь идёт о применении электроприборов.

Для равномерного распределения тепла в помещении по центру размещают тепловую пушку, обогреватель или какое-то другое устройство для обогрева помещения.

Ящик с солью тоже сможет стать отличным средством для впитывания излишней влаги.

Полезные советы

Проверить качество только смонтированной или длительно эксплуатируемой системы вентиляции можно следующими способами:

1. Взять тетрадный листок или бумагу для печати и поднести к вентиляционной решётке. Если листок несильно колеблется, то с вытяжкой всё в порядке.
2. Поместить в погреб тлеющие угли. При плохих показателях воздухообмена может появиться неприятный запах, конденсат.

Периодически проверяя вентиляцию, можно избежать разных негативных моментов в погребе

Для повышения эффективности аэрации погреба можно «поработать» с задвижками, настроив движение воздуха. Для улучшения вытяжки трубу выходной шахты удлиняют.

Для устранения затхлого воздуха в погреб помещают вентилятор (с мощностью не менее 100 Вт) и усиливают скорость движения воздушных масс, способствуя лучшей вентиляции погреба.

Видео: принцип и обустройство системы вентиляции

Система вентиляции воздуха в погребе необходима для длительной эксплуатации этого помещения. Перед самостоятельным сооружением вентиляции следует изучить все возможные варианты аэрации и выбрать приемлемый. Желательно сделать это на этапе проектирования здания, чтобы сразу предусмотреть необходимые коммуникации. Соорудив надёжную вентиляцию в погребе, можно быть уверенным в сохранности продуктов и эффективном использовании этого подсобного помещения.

• Елена Алешина

Требования к обустройству подвала

Подвальное помещение, как правило, есть в каждом частном доме. Многие обитатели частного сектора оборудуют в нем хозяйственные помещения, устраивают сауны, спортзалы, комнаты для отдыха, что требует обустройства сложной системы принудительной вентиляции.

Однако чаще всего подвал применяется для хранения продуктовых запасов, которые хоть и нуждаются в определенном микроклимате, но не требуют устройства принудительной вытяжки. В этом случае вполне достаточно будет сделать естественную приточно-вытяжную вентиляцию.

Отсутствие или недостаточная вентиляция погреба является главной причиной увеличения влажности и образования плесени

Тем не мене, чтобы обеспечить сохранность продуктов и правильное функционирование погреба, необходимо придерживаться некоторых правил в обустройстве этого помещения:

1. Исключить попадание в подвал естественного освещения. В подвале не должно быть окон, допускается периодическое использование электрического освещения.
2. Организовать благоприятный температурный режим. Для этого погреб обустраивают таким образом, чтобы одна из его сторон контактировала с наружной стеной дома.
3. Обеспечить нормальный воздухообмен помещения, что обеспечивается наличием вентиляции.
4. Поддерживать необходимую влажность помещения. Оптимальный показатель – порядка 90%. Этот параметр также зависит от вентиляции.
5. Обустроить хорошую гидроизоляцию, чтобы исключить попадание в погреб грунтовых вод.

Из приведенного выше перечня требований к правильному обустройству подвала видно, что два из пяти необходимых условий обеспечивает вентиляция. Но чтобы она эффективно функционировала и создавала оптимальный режим для хранения продуктов, нужно соблюдать определенные правила ее установки.

Самой элементарной системой вентиляции являются продухи, которые устанавливают в цоколе с противоположных сторон дома. Они подходят для подвалов малой площади с высотой потолка не более двух метров. Чтобы в погреб не попадал мусор, и не пролезли грызуны, отверстия закрывают решеткой

Недостаточное вентилирование помещения приводит к увеличению влажности и образованию плесени, избыточное может стать причиной излишней сухости подвала, что также неблагоприятно отразится на сохранности урожая.

Поэтому здесь нужно придерживаться правила золотой середины, но чтобы его соблюсти, важно сделать правильные расчеты, которые зависят от размеров и характеристики помещения.

Галерея изображений Фото изВентиляция — обязательная система для погребов и подваловПриточное отверстие в цоколе домаВытяжная асбестовая труба из погребаПриточные устройства механической вентиляцииПредотвращение разрушения строительных конструкцийВентиляция эксплуатируемого подвалаВентилирование погребов с продуктамиСистема вентилирования с одной трубой

Принцип работы естественной системы

Работа вентиляционной системы естественного типа основывается на физическом законе. Разница температуры внутри здания и на улице приводит к движению воздушного потока и постоянному воздухообмену. Теплый воздух, находящийся изнутри, устремляется к потолку, а его место занимают холодные воздушные массы, поступающие с улицы.

На рисунке показана схема распространения теплого и холодного воздушного потока в закрытом подвальном помещении при использовании приточно-вытяжной вентиляции (+)

В подвале отсутствуют окна и другие отверстия, служащие для входа и выхода воздушного потока. Чтобы организовать постоянную циркуляцию воздуха в закрытом помещении, необходимо его оборудовать вытяжным и приточным воздуховодами.

Первый служит для вывода из погреба теплого застоявшегося воздуха, второй – обеспечивает поступление свежего холодного воздушного потока с улицы.

Чтобы обеспечить в помещении оптимальную температуру и хороший теплообмен, вентиляционные каналы должны находиться на максимально возможном расстоянии друг от друга.

Чем длиннее дистанция, которую проходит поток воздуха, тем лучше и качественнее вентилируется помещение.

Приточный и вытяжной воздуховоды должны быть установлены таким образом, чтобы воздуху было место «где разгуляться». Это поможет создать в помещении хороший воздухообмен и нужный температурный режим для хранящихся продуктов

Рекомендации по выбору вентиляции

Есть несколько существенных моментов, которые нужно учитывать при проектировании системы. Работа вентиляции естественного типа во многом зависит от климата, характерного для данной местности, времени года, уличной температуры.

Она наиболее эффективна в зимнее время, поскольку в холодный сезон существует большая разница между внутренней и наружной температурой, за счет чего обеспечивается хорошая циркуляция воздуха.

Галерея изображений Фото изЗакладка вентиляционных отверстий в процессе строительстваУсиление вентиляции и формирование продухВентилятор в приточном отверстиеВентилятор с вытяжной трубой

Но в то же время существует опасность чрезмерного увеличения воздухообмена, что не есть хорошо, т.к. морозный воздух может привести к промерзанию погреба, а соответственно, и хранящихся там продуктов. Поэтому необходимо следить за температурой и при существенном понижении, закрывать продухи.

В летний период, когда разница внутреннего и наружного температурного режима минимальна, циркуляция воздуха может полностью прекратиться. Поэтому приточно-вытяжная система, базирующая на принципе естественной вентиляции, не подходит для установки в регионах с жарким климатом.

В таких климатических условиях необходимо использовать комбинированную вентиляционную систему.

Для обустройства вентиляции небольшого погреба можно ограничиться одной трубой. Но чтобы она могла одновременно функционировать на вывод и прием воздуха, ее необходимо по вертикальной оси разделить на два канала. Для каждого канала устанавливается своя задвижка, которая регулирует интенсивность и скорость притока и оттока воздушного потока.

Проверить функционирование такой вентиляции можно, приложив листок бумаги к каждому выходному отверстию.

При установке однотрубной вентиляции труба делится на два независимых канала, один из которых служит для приема уличного воздуха, а другой предназначен для отвода из помещения теплых воздушных масс

Оборудование для устройства вентиляционной системы

Для обустройства вентиляционных воздуховодов используются асбестоцементные, пластиковые или оцинкованные металлические трубы квадратного, реже круглого сечения.

Асбестоцементные конструкции устойчивы к коррозии, хорошо выдерживают морозы и влагу, отличаются долгим сроком службы. Такие трубы имеют достаточную длину, позволяющую смонтировать воздуховод без сварки.

Трубы из асбоцемента имеют много достоинств, однако при их транспортировке и монтаже нужно соблюдать осторожность, поскольку они отличаются хрупкостью и могут сломаться

Трубы из оцинкованного металла имеют небольшой вес и относительно невысокую стоимость, они устойчивы к коррозии и просты в монтаже. Оцинковка подходит для влажных помещений, где она будет надежно и долго служить при подходящих условиях эксплуатации, но если они будут нарушены, цинковое покрытие может повредиться.

Чаще всего для организации вентиляции используют пластиковые трубы. Гладкая внутренняя поверхность обеспечивает хорошую проходимость воздушных потоков. Пластиковые воздуховоды не требуют прочистки и не ржавеют, срок их эксплуатации составляет более двадцати лет, а цена их заметно ниже труб из других материалов.

Основной недостаток пластиковых конструкций – высокая горючесть материала, поэтому их нельзя устанавливать в помещениях, в которых возможно повышение температуры до предельных показателей

Правила установки воздуховодов

Для организации приточно-вытяжной вентиляционной системы понадобятся два воздуховода. Чтобы циркуляция воздуха была равномерной, используются трубы одинакового диаметра. Допускается для ускорения вывода застоявшегося воздуха установить вытяжную трубу несколько большего сечения.

Воздуховоды располагают на значительном расстоянии друг от друга в противоположных стенах помещения. Таким образом создаются максимально благоприятные условия для проветривания погреба.

Желательно, чтобы по пути следования труб, было как можно меньше, а еще лучше не было совеем, изгибов и поворотов.

Чем дальше трубы находятся друг от друга, тем лучше циркулирует воздух по всему подвальному помещению

Вытяжная труба устанавливается в одном из углов подвала. Ее нижний конец должен находиться возле самого потолка (примерно 1.5 м от пола погреба), чтобы весь теплый воздух, направляющийся в верхнюю часть помещения, полностью выводился наружу.

Воздуховод проходит через все помещения дома и выводится на крышу на возвышении полутора метров над коньком.

При прохождении воздушных масс в трубе скапливается конденсат, а зимой внутри нее образуется иней. Чтобы этого избежать, необходимо утеплить воздуховод, находящийся на улице. Для этого сверху надевается труба большего размера, а в образовавшееся пространство укладывается любой утеплитель.

Выводное отверстие закрывается мелкой сеткой. Но лучше всего на оголовок трубы установить дефлектор, вокруг которого создается искусственное разряжение, что способствует увеличению тяги.

Если приточный воздуховод выводится через крышу, необходимо чтобы его заборное отверстие располагалось ниже края вытяжной трубы

Приточный воздуховод размещается в другом углу погреба, его открытый конец должен подниматься над полом подвала на 40-50 см. Необходимо чтобы отверстие приточной трубы находилось ниже вытяжного на один метр. Трубу можно пустить через дом и сделать выход на крышу здания.

При этом нужно учесть, что заборное приточное отверстие на крыше также должно находиться ниже вытяжного, в этом случае создается большой перепад давления воздуха на входе и выходе, что способствует усилению тяги и улучшает приток воздуха. Поэтому внешний край трубы поднимают на крышей не выше 20-25 см.

Заборное отверстие выводят через стену наружу дома на расстоянии примерно 30 см от земли

Часто при обустройстве подвала под жилым домом, приточный воздуховод выводят через подвальное перекрытие в отверстие, проделанное в наружной стене строения.

Снаружи на приточный патрубок надевается решетка, которая предотвращает попадание в отверстие пыли и мусора и не позволяет пробраться в погреб грызунам.

Внутри подвала в каждый воздуховод необходимо установить специальные заслонки, открытием или закрытием которых регулируется интенсивность поступления и оттока воздуха.

Приточную трубу можно вывести из подвала, установив ее снаружи дома. В этом случае отверстие воздуховода поднимают над землей примерно на 80 см

Монтаж естественной системы вентиляции

Вентиляционную систему желательно проектировать и устанавливать на этапе возведения дома. В этот период все работы проводить значительно проще, чем монтировать воздуховод в готовую коробку. Однако не всегда это возможно, зачастую воздуховод устанавливается в уже готовую конструкцию.

Если прокладка вентиляции осуществляется во время строительства погреба, в грунте делается выемка для прокладки вытяжного воздуховода. В кирпичной кладке оставляется отверстие, куда выводится труба

Если монтаж вентиляции осуществляется в отдельно стоящий погреб, то в его потолке проделывается отверстие, куда выводится вытяжная труба. Она укрепляется внутри и снаружи помещения в соответствии с рекомендациями, приведенными выше.

При обустройстве вентиляции погреба, находящегося под жилым домом, вытяжной воздуховод необходимо устанавливать в месте, где проходит общедомовой вентиляционный канал, выходящий на крышу здания.

С противоположной стороны подвала в потолке или в верхней части стены проделывается отверстие для установки приточного патрубка. В отдельно стоящем погребе труба выводится на крышу ниже уровня вытяжного канала.

В погребе под жилым домом вывод делается в наружную стену строения. Внутри подвала труба опускается на расстояние 30-50 см от пола.

Вытяжной канал подвального помещения, расположенного под домом, как правило, встраивается в общий воздуховод, а приточная труба выводится в боковую стену

После монтажа приточного и вытяжного воздуховодов, необходимо закрыть их наружные отверстия, а внутри труб установить заслонки. В выходном канале даже при утеплении в сильные морозы может скапливаться конденсат, поэтому в нижней части трубы рекомендуется установить кран для слива воды.

Для проверки работы вентиляционной системы, к впускному каналу нужно приложить тонкую бумагу. Если воздуховод работает нормально, листок будет колыхаться.

Фото-руководство по установке вытяжной трубы

Рассмотрим реализованный на практике вариант усиления вентиляции погреба посредством установки высокой вытяжной трубы. Согласно выполненным ранее расчетам такое решение увеличит вытяжку, к тому же позволит выйти из зоны ветрового подпора, создаваемого соседними постройками и деревьями. По задумке труба устанавливается на вентиляционный короб:

Галерея изображений Фото изШаг 1: Закупка комплектующих для усиления вытяжкиШаг 2: Установка дефлектора для защиты от внешних воздействийШаг 3: Фиксация хомута с петлями для растяжекШаг 4: Отметка места устройства отверстия для трубыШаг 5: Переноска на крышу инструментов и комплектующихШаг 6: Формирование отверстие при помощи болгаркиШаг 7: Корректировка отверстия при необходимостиШаг 8: Установка в отверстие направляющей

По завершению сборки непосредственно вытяжной трубы и устройства отверстия для ее установки приступают к монтажу. Высокая труба будет укреплена растяжками, которые помогут ей противостоять порывистым ветрам:

Галерея изображений Фото изШаг 9: Замена шайбы на анкерах на усиленный вариантШаг 10: Установка анкеров в наиболее подходящих точкахШаг 11: Крепление тросса через проушину анкераШаг 12: Фиксация троса у трубы с помощью талреповШаг 13: Задувка отверстия монтажной пенойШаг 14: Выравнивание конструкции при необходимостиШаг 15: Обрезка излишков монтажной пеныШаг 16: Обработка основания конструкции мастикой

Домашний умелец, разработавший и воплотивший в жизнь эту идею, на приточное отверстие в качестве дополнения поставил вентилятор. Таким способом он улучшил воздухообмен, благодаря чему быстро избавляется от влаги в подтапливаемом в паводковый период погребе.

Особенности комбинированной системы

В тех случаях, когда вентиляция естественного типа не справляется со своими функциями, применяется более усовершенствованная комбинированная вентиляционная система.

На ее работу не оказывают влияние различные природные факторы, она не зависит от разницы температур внутри и снаружи здания и может эффективно функционировать в круглогодичном режиме.

Комбинированная вентиляция обустраивается так же, как и естественная: при помощи приточной и вытяжной труб. Дополнительно в вытяжной канал монтируется вентилятор, который способствует быстрому выдуванию из погреба застоявшегося воздуха, вместо которого в подвал поступает чистый уличный воздух.

В больших помещениях прибор также устанавливается в приточном воздуховоде. В подвалах небольшой площади ставить вентилятор на входной канал для постоянной работы экономически нецелесообразно, поскольку будет большой расход электроэнергии.

При помощи вентилятора, установленного в отверстие приточного воздуховода, можно быстро осушить помещение, если естественная вентиляция плохо справляется с этой задачей.

На рисунке показано, каким образом канальный вентилятор должен устанавливаться в вытяжной воздуховод

Для обустройства комбинированной системы используются вентиляторы мощностью до 100 Вт. Для установки подходят канальные и осевые устройства. Первые удобны тем, что они отличаются экономной работой и не требуют больших энергозатрат. Их можно установить в любом месте воздуховода.

Среди канальных устройств самыми эффективными являются приборы с амплитудным двигателем.

Осевые вентиляторы обеспечивают более мощный воздушный поток, но и энергии им требуется значительно больше. При установке приборов этого типа, рекомендуется в трубу также монтировать клапан, перекрывающий поступление в помещение холодного воздуха.

Оптимальный микроклимат в погребе

Для сохранности продуктов требуется создать в подвале благоприятный микроклимат. Большое значение имеет уровень влажности помещения. Оборудование погреба вентиляционной системой – это, несомненно, важное, но далеко не единственное условие поддержания оптимальной влажности и необходимого температурного режима.

Необходимо сделать хорошую гидроизоляцию подвала и периодически проводить ряд мероприятий по его осушению. Существует несколько способов, позволяющих избавиться от излишней сырости.

При повышенной влажности нужно чаще проветривать подвальное помещение. Особенно это актуально в летнее время, и если в погребе установлена естественная вентиляция.

Чтобы избавиться от сырости и понизить уровень влажности в подвале, нужно его обязательно проветривать, открытием входного люка

Для просушки подвала можно применять простые, но достаточно эффективные способы. Например, хорошо поглощают влагу обычная поваренная соль крупного помола и негашеная известь. Их можно занести в подвал и оставить там на некоторое время.

Еще один старый метод, которым пользовались еще наши бабушки: поставить зажженную свечу возле вытяжной трубы. Пламя создает в воздуховоде сильную тягу, за счет чего ускоряется циркуляция воздушного потока.

Этот способ работает только в небольшом погребе, и даже при этом условии на просушку помещения уйдет несколько дней.

Чтобы предотвратить падение свечи, ее нужно установить на ровную металлическую поверхность

Просушить погреб можно при помощи электронагревателя, тепловой пушки или вентилятора, которые устанавливаются посредине помещения. Но все эти способы достаточно дорогостоящие, т.к. потребуют больших затрат электроэнергии.

Иногда наоборот требуется увеличить влажность в погребе. В этих случаях можно распылить воду при помощи пульверизатора. Хороший метод – занести в подвал ящик с влажным песком или посыпать пол опилками, их необходимо периодически вспрыскивать водой.
