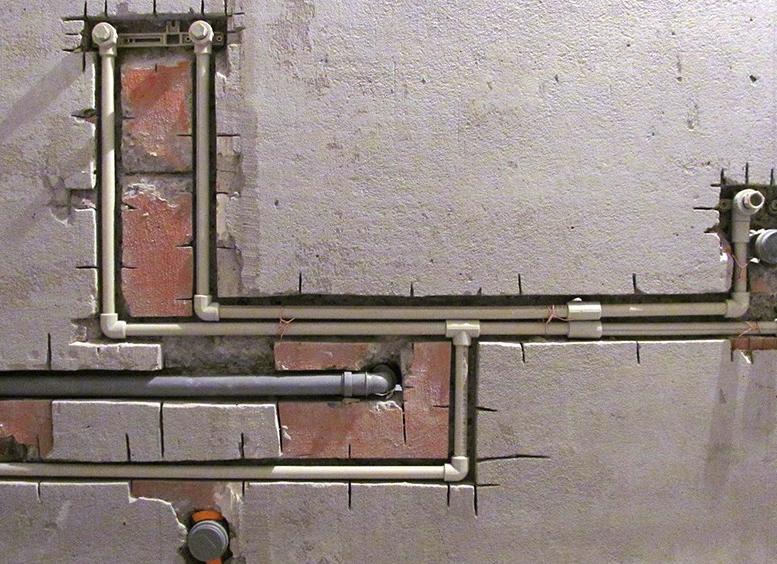

Как штробить стены под трубы

Как правильно штробить бетонную стену

Перед началом работы возьмите лист бумаги и карандаш, чтобы схематически изобразить прохождение провода, точные места расположения выключателей и розеток. Для этого рекомендуется ознакомиться со сводом правил распределения электрооборудования в документах 3,05 06-85 СНиП. Многие считают, что знают, как штробить, но на деле незнакомство с элементарным в лучшем случае заводит в тупик электрика-аматора. Лучше один раз прочитать главные моменты и сделать работу качественно. Ниже представлено 6 основных требований, которыми необходимо руководствоваться:

1. Не проводите горизонтальное штробление дальше, чем на 150 мм от перекрывающих плит.
2. Остерегайтесь вертикальных борозд около газовых труб. Расстояние от них должно быть не менее 400–450 мм. Углы и окна должны быть отдалены хотя бы на 150 мм.
3. Штробить стены можно только горизонтально или вертикально. В идеале не должно быть лишних наклонов. Исключением может быть только конструкция мансарды: здесь проводка укладывается параллельно к стене под наклоном.
4. Длина одной сплошной борозды не должна быть более 3 метров, а глубина и ширина — 25 мм.
5. Также как и наклонов, поворотов не должно быть. Переход к выключателю и розетке должен быть под одним углом (переход горизонтали к вертикали), кроме случая со стыками, имеющими горизонтальную поверхность.

Важно! Категорически запрещается горизонтальное штробление несущих стен. Это правило относится абсолютно ко всем постройкам в любых регионах. Для панельных домов это все стены. В этом случае необходимо посмотреть видео-урок именно для вашей планировки.

Изучив эти правила, составив план действий, определив расположение разводки и выходов, можно начинать. Не забывайте о технике безопасности. Любые строительные работы требуют внимательности и аккуратности.

Как штробить стены под электропроводку перфоратором

Штробление стен перфоратором самое популярное из всех существующих. Объясняется это тем, что для проделывания этой строительной процедуры не требуется много времени и средств.

Перед началом необходимо провести классическую подготовку стен. Она ничем не отличается от той, что осуществляется при использовании других инструментов. Все этапы предельно просты, но требуют ответственного подхода мастера:

1. Проверка наличия старой электропроводки. Иногда происходят неприятные моменты, когда в стенах оказываются провода от старой схемы электричества. Не рискуйте жизнью и здоровьем, тщательно проверьте поверхность. Есть специальный прибор, который быстро справляется с этой задачей.
2. Непосредственно разметка стены. Убедившись, что в стене не осталось проводов под напряжением, можно приступать к схематической разметке на местах предполагаемого пролегания проводки. Нарисуйте линии от центральной коробки распределения до источников тока (выключателей, розеток, проводов осветительных приборов).
3. Защита от грязи и пыли. Не забудьте завесить окна и двери: процесс не слишком чистый, пыль распространится по всей комнате, и её будет сложно убрать.

Закончив подготовку, приступайте к основным действиям. Возьмите перфоратор и по заранее прочерченной линии просверлите небольшие отверстия на расстоянии друг от друга примерно 1.5 см. Далее всё зависит от вашего инструмента: либо вы переключаете его на режим, предназначенный для штробления (нужна специальная насадка), либо вставляете простое сверло. Аккуратно соедините дырочки, продвигая перфоратор.

Важно! Если вы новичок, не пренебрегайте проделыванием отверстий, так как без опыта подобных работ довольно сложно добиться идеально ровного пути линий.

Если у вас всё ещё остались вопросы, ниже представлено видео:

Болгарка при штроблении

Болгарка — ещё один инструмент, который поможет сделать прорези для проводки. Как прорезать бетонную стену с её помощью? Нужно обязательно иметь алмазный диск, поскольку материал стены очень прочный. Можно посоветоваться с профессионалом, и он, может быть, подскажет какой-то другой диск. Но не стоит усложнять задачу: алмазный легко достать, плюс ко всему, с ним работа пойдёт куда быстрее.

Итак, процесс состоит из нескольких шагов. Сначала прорезаем две полоски на размеченном участке стены. Прорези должны быть параллельны друг другу и иметь расстояние 2 см между собой. Дальше понадобится перфоратор или другой инструмент для выброса ненужных остатков между надрезов. Можно взять перфоратор с так называемым молоточком. После этого проводка укладывается в проёмах и закрывается штукатуркой.

Важно! Выемка под провода должна быть такой глубины, чтобы в конце работы было удобно штукатурить. Когда провода полностью скрыты и залегают довольно далеко, остаётся свободное место, которое легко обрабатывать, при этом в конце стена выглядит гладкой.

Можете посмотреть вспомогательное видео:

Сколько стоит строительная процедура

Цена процесса напрямую зависит от критериев его выполнения. Понятно, что делать самому в домашних условиях выгоднее. Стоимость напрямую будет зависеть от инструмента, штукатурки, самой проводки. Иногда получается дёшево, а иногда не очень. Например, выбрав в качестве прибора перфоратор, платить нужно только за провода и заделочные материалы, потому что инструмент, как правило, есть у каждого мужчины. А вот отдав предпочтение штроборезу, вряд ли получится сэкономить.

Решив заказать работу мастера в строительной компании или у частного специалиста, не стоит рассчитывать на приемлемую цену. Приготовитесь выложить кругленькую сумму. Эта работа опасная, поэтому и оплата запрашивается соответствующая.

Ремонт жилья никогда не обходится без проделывания каналов для электричества, поэтому важно знать основные требования к штроблению стен, а также соблюдать правила безопасности при строительстве.

• Шумоизоляция стен своими руками
• Как облицевать стены своими руками
• Варианты обоев для кухни с фото
• Затирка швов керамической плитки

Штробление стен для прокладки проводов: основные нюансы

Прежде чем штробить стены своего дома под проводку, нужно взять в руки карандаш, лист бумаги и составить подробный план разводки, в котором будет предусмотрено размещение всех электрических элементов – от ламп до выключателей и розеток. Также нужно учитывать материал, из которого построено здание (газобетон, кирпич, дерево), и подобрать инструмент, который наилучшим образом подойдет для обустройства штробы под электрическую проводку.

Распределение электропроводов в стенах зданий регламентируется строительными нормами и правилами, которые нужно изучить хотя бы ознакомительно, поскольку их невыполнение может стать причиной нарушения электробезопасности при выполнении работ. Общие положения этих документов таковы:

• Штробить стену для прокладки проводов следует таким образом, чтобы канавка была направлена строго вертикально либо горизонтально.
• Вертикальная штроба должна находиться на расстоянии не меньшем, чем 0,1 м, от стеновых проемов.

Расстояние от электрической канавки до газовой магистрали должно составлять 0,4 м или более.

• Горизонтальная канавка должна находиться от потолков не менее, чем в 0,15 м.
• Показатели глубины и ширины штробы не должны быть более 0,025 м, а ее максимальная непрерывная длина не должна превышать 3 м.
• Разводка не должна иметь большого количества поворотов на пути кабеля к электрическим элементам от распределительных коробок. Более одного углового перехода использовать не рекомендуется.
• Прокладывать горизонтальные штробы в несущих стенах запрещается.

Планировку разводки необходимо составлять, руководствуясь вышеперечисленными правилами – это позволит провести ее в соответствии с действующими нормативами и без нарушения требований безопасности. Когда электрическая разводка спланирована, можно переходить к следующему этапу работ, на котором производится штробление стен под проводку своими руками.

Каким инструментом лучше штробить стены?

Сделать штробу можно при помощи следующих инструментов:

• Зубило и молоток. Это самый старый и наиболее дешевый способ, однако он связан с большими затратами времени и сил.
• Перфоратор, ударная дрель. Прокладка штробы этим инструментом в бытовых условиях производится наиболее часто.

• Электрическая болгарка. Этот агрегат позволяет сделать наиболее ровную канавку, но при этом его использование имеет существенный побочный эффект, связанный с сильным запылением рабочего помещения.
• Штроборез. Проштробить стену под проводку этим инструментом проще и удобнее всего, но люди, чья работа не связана с частым выполнением процедуры штробления, приобретают его крайне редко из-за высокой цены аппарата и узкой сферы использования.

Порядок выполнения этой операции одинаков, независимо от того, какой инструмент для работы вы выберете.

Штробление стен молотком и зубилом

Как было сказано выше, пытаться прорубить этими инструментами канавку для электропроводки в бетонной стене не стоит – такая работа будет очень долгой и утомительной. Но справиться ими с кирпичной стеной вполне реально. Производится эта процедура в следующем порядке:

• Зубилом углубить верхний и нижний край разметки.
• Поставив зубило поперек будущей штробы и нанося по нему удары молотком, выбить верхний слой сердцевины канавки.
• Снимая слои поочередно, углубить борозду на 2-2,5 см, пройдя зубилом и молотком по всей ее длине.

Когда канавка будет готова, из нее нужно удалить пыль и обработать грунтовкой. Когда она высохнет, уложить внутрь кабель, после чего зашпаклевать борозду (также можно заделать ее штукатуркой или гипсом).

Как сделать штробу с помощью перфоратора?

Перфоратором можно как штробить бетонную стену, так и проделывать электрическую канавку в кирпичной. Существуют специальные насадки, предназначенные для этой работы, одна из которых называется широким буром, а другая – лопаткой. Порядок действий при этой процедуре следующий:

• При помощи перфоратора с широким буром просверлить вдоль сделанной разметки отверстия глубиной 2-2,5 см. Расстояние между соседними лунками должно составлять 1-1,5 см.
• Сменить насадку на перфораторе, установив вместо бура лопатку.
• Проделать борозду, проходящую через все углубления. В нее будет укладываться провод.

Подробнее про штробление перфоратором на видео:

Преимуществом этого способа является скорость работы. Недостатком является то, что перфоратор не позволяет сделать ровную канавку, и проделанная штроба будет иметь рваные края.

Штробление стены болгаркой

Посредством этого инструмента можно с легкостью проделать электрическую канавку в любой стене – бетонной, кирпичной, покрытой штукатуркой. Для этих работ на болгарку надевается диск, имеющий алмазное напыление. Штробление производится в следующем порядке:

• Сделать при помощи болгарки в стене два параллельных надпила по всей длине нанесенной разметки. Глубина прорезанных линий и расстояние между ними должны быть приблизительно одинаковыми – 2-2,5 см.
• Перфоратором удалить из получившейся канавки центральную часть. Если перфоратора у вас нет, можно воспользоваться молотком и зубилом.

Достоинство этого метода заключается в том, что полученная штроба имеет практически идеально ровные края. Недостаток – огромное количество пыли, образующейся при работе.

Чтобы она не покрыла всю комнату, желательно воспользоваться помощью другого человека, который во время работы болгарки будет держать всасывающий шланг работающего пылесоса около среза.

На видео пример штробления с поливом:

Прорезание электрической канавки штроборезом

Этот инструмент похож на усовершенствованную болгарку. Он оснащен двумя алмазными дисками, которые можно зафиксировать друг от друга на нужном расстоянии. Они закрываются кожухом, который не позволяет пыли разлетаться по комнате, и предотвращает биение штробореза об стену.

Регулировка положения дисков, которая предусмотрена конструкцией аппарата, позволяет изменять ширину и глубину проделываемой канавки. Кроме того, кожух инструмента оборудован отводом, к которому во время работы подсоединяется пылесос. Таким образом, пыль, образующаяся при работе, будет напрямую поступать в мешок для сбора мусора, что позволит сохранить помещение в чистоте.

Штроборез позволяет в кратчайшие сроки, а кроме того, без пыли прорезать канавку в стене, после чего из нее останется только удалить сердцевину. Как и в случае с болгаркой, это можно сделать дрелью с отбойником, или молотком и зубилом.

Про работу штроборезом на видео:

В этом материале мы разобрались, как правильно штробить стену в комнате под электрическую проводку. Подобрав инструмент с учетом материала, из которого изготовлены стены, можно быстро справиться с этой работой, не запылив при этом комнату. Как вы могли убедиться, обладая современным инструментом и следуя приведенным рекомендациям, провести электропроводку в своем доме можно самостоятельно, не прибегая к услугам электриков.

Выбираем инструмент для работы

Первым делом поговорим о том, чем можно сделать штробу в стене, рассмотрев наиболее подходящие инструменты и эффективность их использования. Обзор будет предоставлен от наиболее трудоемкого способа штробления к более удобному и быстрому варианту.

Зубило и молоток

Дедовский способ самостоятельно сделать штробу под эл.проводку – выбить ее зубилом и молотком. Достоинство такого варианта – это полное отсутствие затрат, т.к. по сути вы можете проштробить стенку без электроинструмента, используя подручные средства, которые есть в каждом доме. Недостатки – большие потери времени и сил, что не совсем разумно в 21 веке.

Помимо этого сделать углубление под кабель в кирпиче с помощью зубила у Вас вообще не удастся. От такого варианта мы советуем Вам отказаться, т.к. далее будут перечислены более простые и эффективные способы штробления стен под проводку в доме и квартире.

Как обойтись без штробореза и другого электроинструмента

Дрель + зубило

Более эффективный, но все же неудобный способ создания штроб под электропроводку представляет собой сверление через каждые 1-1,5 см отверстий по ширине будущего углубления. Когда «точечная» трасса будет готова, как показано на фото ниже, можно с помощью зубила выбить перемычки между отверстиями, в результате чего получиться не совсем ровная, но все же штроба. Недостаток такого варианта, опять-таки, затраты по времени и низкая производительность штробления бетона.

Болгарка

Подходя ближе к удобным электроинструментам, которые позволят быстро проштробить ровную канавку, худшим из лучших вариантов является угловая шлифовальная машина (УШМ) или как ее принято называть в простонародье – болгарка. Если на нее поставить алмазный диск, процесс штробления стен под проводку станет быстрее в несколько раз, к тому же контуры канавки будут идеально ровными.

Недостатков у такого варианта действительно много: сильное запыление комнаты, одну и ту же канавку можно сделать за два подхода (прорезается сначала одна граница, потом другая), отсутствие возможности вырезать трассу в углу, повышенный шум при работе и к тому же очень сложно сделать глубину штробы одинаковой по всей длине. Итог – использовать болгарку, чтобы проштробить бетонную стенку нужно только в самом крайнем случае.

Правильная работа болгаркой

Перфоратор

Чтобы самому сделать штробу перфоратором достаточно подобрать подходящую насадку – лопатку либо специальный штробер и пройти по размеченным линиям в ударном режиме. Недостаток использования одного лишь перфоратора – штробы будут кривыми, но все же в домашних условиях данных вид электроинструмента чаще всего используется для штробления стен своими руками.

Кстати, перфоратором можно не только просто проходить стены лопаткой, но и работать, как ударной дрелью – сначала насверлить отверстий вдоль разметки, после чего лопаткой выбить перегородки. Штробление по бетону получается быстрым, удобным и при этом сами канавки более-менее ровные.

Видеоурок по использованию штробореза с перфоратором

Штроборез

Ну и последний, самый эффективный вариант – использование специального инструмента, который позволяет ровно и при этом без пыли делать штробы по бетону. Штроборез действительно очень удобный в использовании, работает не так шумно и к тому же благодаря подключению к строительному пылесосу моментально поглощает всю строительную пыль. На сегодняшний день штробление стен данным инструментом является самым эффективным, быстрым и безопасным. Единственный, но весомый недостаток такого варианта – очень высокая стоимость электроинструмента, поэтому для единоразового ремонта в квартире покупать его нет смысла. Выйти из положения можно двумя способами: взять штроборез в аренду (это будет стоить недорого) либо сделать штроборез своими руками. Мы рекомендуем останавливаться на изготовлении самодельного инструмента, тем более при наличии болгарки процесс не займет более получаса.

Использование штробореза

Подводим итог

Итак, среди всех перечисленных инструментов для штробления стен под проводку своими руками, мы рекомендуем останавливаться на одном из двух способов:

1. Использование штробореза (даже если самодельного).
2. Комбинация болгарка + перфоратор.

На последнем варианте немного остановимся. Дело в том, что если прорезать границы штробы шлифовальной машинкой, после чего перфоратором выбивать сердцевину изнутри, получится быстрое и эффективное создание штроб в бетонных и кирпичных стенах. В домашних условиях этот вариант используется очень часто, поэтому при отсутствии возможности сделать штроборез, остановитесь именно на данном варианте!

Хотелось бы немного отойти от темы и рассказать о том, как правильно нужно говорить: штраба или штроба. Дело в том, что действительно термин в строительстве правильно называется штраба, но по непонятным причинам в разговоре уже долгое время закрепилось немного видоизмененное произношение. По технической части оба варианта слова означают одно и то же, поэтому не удивляйтесь, если дальше в статье мы будем использовать оба произношения!

Видео: сравнение трех лучших электроинструментов по времени штробления

Требования к работе

Перед тем как переходить к штроблению стен, необходимо учитывать следующие нормы и требования согласно СП 76.13330.2016 «Электротехнические устройства», актуализированная редакция СНиП 3.05.06-85 и рекомендаций опытных электриков:

• Трасса должна проходить строго вертикально и горизонтально, никаких косых линий быть не должно.

  Неправильный электромонтаж

• Поворачивать трассу от одной «электрической точки» к другой допускается 1 раз (к примеру, от распределительной коробки к розетке). Чем больше перегибов, тем больше опасных зон залегания кабеля, т.к. в месте сгиба проводник будет сильнее нагреваться.
• Максимально допустимая глубина канавки – 26 мм, ширина – 30 мм, длина – не более 3 метров (имеется в виду от распред коробки).
• Отступайте от батарей отопления и газовых труб не менее 40 см, от двери – 10 см, а от потолка либо пола не менее 5 см (но лучше также 10).
• В панельном доме запрещено делать канавки под кабель в несущих стенах. Штробить железобетонную перегородку категорически запрещается, т.к. это может повлечь за собой разупрочнение конструкции, появление трещин и дальнейшие неблагоприятные последствия. К тому же это запрещает Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы». А также Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложения №1).
• Если Вам нужно провести проводку по полу в панельном доме, делать штробу в плите перекрытия категорически запрещено. Единственный выход из ситуации – залить бетонную стяжку и предусмотреть в ней углубление для проводов. Что касается потолка, его штробление допускается только по кратчайшему пути к светильнику.
• Если нужно сделать штробу в наклонном перекрытии, к примеру, мансарде, линия должна проходить параллельно стыку поверхностей.

Учитывая все эти нормы и требования, Вы сможете правильно сделать штробу под электропроводку, чтобы последняя была безопасной, долговечной и удобной в обслуживании. Далее мы расскажем о том, как осуществить штробление стен наиболее популярным инструментом – штроборезом, предоставив пошаговую инструкцию в картинках!

Как правильно делать штробы

Итак, чтобы инструкция была понятной даже для чайников в электрике, предоставляем поэтапную технологию, которая позволит быстро и правильно проштробить стены под проводку в доме и квартире:

1. Защищаем остальные комнаты от пыли. Для этого на всех дверных проемов нужно повесить с внутренней стороны рабочей зоны влажную тряпку, которая будет полностью закрывать весь проем. Не следует надеяться на закрытые двери – через зазоры со всех сторон пыль запросто пройдет по всей квартире.
2. Очищаем поверхность на потолке и стенках от кусков обоев, т.к. даже небольшие куски бумаги могут блокировать движение дисков и препятствовать нормальной работе штробореза.
3. Переносим схему электропроводки в доме на стены, используя маркер и строительный уровень. Кстати, можно сделать лазерный уровень своими руками, который позволит быстрее и точнее разметить горизонтальные линии под штробление.
4. Если Вы делаете замену электропроводки в доме, дополнительно нужно убедиться в том, что под разметкой уже не проходит старая проводка. Если Вы, когда будете штробить стену, наткнетесь на провод под напряжением, удара током не избежать, не говоря уже о коротком замыкании. Чтобы найти провод в стене, можно воспользоваться самодельным металлоискателем либо специальным тестером для обнаружения кабеля. В том случае, если Вы наткнулись на старую проводку, ее нужно либо демонтировать, либо изолировать и обойти, отступив не менее 10 сантиметров в сторону.
5. После этого необходимо проштробить стену под проводку согласно разметке. Делается это не сложно, что подтверждает видео, предоставленные выше. Что касается штроб под установку распред коробок и розеток, их лучше делать дрелью со специальной насадкой – коронкой подходящего диаметра (обычно 80 и 65 мм).
6. Когда вся сеть канавок будет проштроблена, рекомендуем запечатлеть картину на фотоаппарат, чтобы потом можно было запросто найти место повреждения, ориентируясь не только на схему проводки, но и на фото.

На этом штробление стен под проводку своими руками и заканчивается. Все, что Вам осталось – вычистить штрабу и закрепить в ней кабель дюбель-хомутом, гипсовой штукатуркой либо алебастром. Об этом мы подробно рассказывали в статье: как правильно сделать электропроводку в доме. Обращаем Ваше внимание на то, что штробить стенки нужно до штукатурки, а не после, чтобы потом одним махом заштукатурить всю трассу, приготовив поверхность к поклейке обоев либо облицовке плиткой.

Если же предоставленная инструкция показалась Вам сложной, всегда можно вызвать мастера, чтобы он не только проштробил всю сеть канавок, но и сам расключил проводку. Однако сразу учитывайте, что такое удовольствие будет не очень дешевым. На сегодняшний день цена штробления 1 метра трассы может составлять от 100 до 500 рублей, в зависимости от материала стенок. Помимо этого, штраба под каждую розетку, выключатель и распределительную коробку обойдется Вам по стоимости 300 рублей за точку. Как Вы видите, расценки не очень дешевые и если подбить сумму за весь дом, выйдет довольно высокая цена, поэтому лучше все же постараться выполнить штробление своими руками.

Имейте ввиду

Предоставленная выше инструкция подходит в том случае, если Вы хотите сделать штробу в монолитном либо кирпичном доме с соответствующими стенами. Однако на сегодняшний день внутри жилья могут быть возведены газобетонные, деревянные и гипсокартонные перегородки. О том, как самому проштробить один из нестандартных вариантов стен мы и поговорим далее.

При монтаже электропроводки в бане либо деревянном доме Вы столкнетесь со стенками из бревна либо профилированного бруса. Делать штробы в дереве нельзя правилами безопасности, да и это не целесообразно, т.к. придется не штробить бревно, а пилить в нем специальные углубления. Такое занятие будет очень сложным и займет много времени, поэтому в случае с деревянными стенками применяют монтаж открытой электропроводки.

Если же нужно проложить кабель в деревянном полу, штробление тут, опять-таки, невозможно, поэтому нужно предусмотреть вариант укладки под досками за дсп, утеплителем и другими слоями пирога. В этом случае кабель прокладывают в трубах с локализационной способностью, то есть металлических тубах. Вообще электропроводка в деревянном доме – это не сложно, но имеется ряд нюансов. Скрытая электропроводка в сгораемых стенах и перекрытиях возможна также в металлических трубах, но не в гофре. Если вы всё же собираетесь прокладывать проводку в гофре в полу или стенах из дерева и других горючих материалов – вы должны обеспечить защиту слоем толщиной в 10 мм из негорючего материала. Это может быть штукатурка, алебастр и прочее (ПУЭ 2.1.40, Глава 2.1). Подробнее этот вопрос мы рассматривали в статье https://samelectrik.ru/montazh-elektroprovodki-v-derevyannom-dome.html.

Открытая электропроводка в деревянном гараже (с использованием кабель-каналов «под дерево»)

В стенах из гипсокартона штробить горизонтальную и вертикальную трассу также не получиться, т.к. лист гкл очень тонкий и хрупкий. Кабель попросту укладывается за гипсокартонную перегородку в гофре, между профилями. Единственное, что Вы можете сделать в гипсокартоне – коронкой проштробить отверстия под розетки и выключатели света, как показано на фото:

Если Вам нужно сделать штробу в кафельной полу (к примеру, в ванной комнате либо на кухне), здесь сложностей не должно возникнуть, удобнее всего будет использовать болгарку либо штроборез. Не следует штробить кафель перфоратором, т.к. Вы только повредите материал – плитка потрескается, после чего придется полностью менять напольное покрытие. Не забывайте, что при работе с камнем и кафелем нужно устанавливать алмазный диск, который предназначен для работы с таким материалом.

Ну и последний из популярных материалов – газобетон. Самостоятельно сделать штробу в газобетоне можно специальным ручным штроборезом, стоимость которого не превышает 1000 рублей (и то это модель от производителя). Пользоваться данным инструментом довольно просто, в чем можно убедиться, просмотрев видеоурок ниже.

Работа с газобетоном

Вот и все, что хотелось рассказать Вам о том, что это такое — штробление стен под проводку, и как проштробить трассу под кабель своими руками. Надеемся, что данная информация была для Вас интересной и полезной!

Также читают:

• Как правильно стелить теплый пол под линолеум
• Как сделать электропроводку в деревянном доме
• Как сделать металлоискатель из подручных средств

Потребность в штроблении стен

Вопрос о необходимости штробления стен под те или иные коммуникации всегда решается самими хозяевами жилища, исходя из эстетических либо прочих соображений, однако специалисты рекомендуют скрывать в стене любые виды труб, за исключением тех, которые могут выполнять и декоративные функции (латунных, медных и т. д.).

«Спрятанные» трубы не нарушают комфортность и простор в квартире и остаются хорошо защищёнными от механических или прочих повреждений, причём в то же время снижается риск травматизма для людей (например, термические ожоги при соприкосновении с горячими трубами, случайные удары о выступающие углы и поверхности конструкций и т. д.).

Альтернативой штроблению может послужить изготовление гипсокартонного короба для труб либо прочих коммуникаций. Однако недостатком данного метода является некоторое уменьшение площади помещений, иногда довольно заметное на фоне общей малогабаритности жилища. Поэтому в большинстве случаев штробление представляет собой наиболее приемлемый вариант для скрытой прокладки коммуникаций в квартире.

Следует отметить, что наиболее часто возникает потребность в маскировке водопроводных или канализационных труб. Штробление под трубы в ванной или в туалете зачастую бывает актуальным по причине их довольно большой протяжённости и не очень эстетичного внешнего вида. В то же время, прятать трубы отопления, например, не имеет смысла, поскольку их нагретая поверхность служит для разогрева всего помещения.

Основные правила при обустройстве скрытых коммуникаций

Штробление – ответственный процесс, который при невнимательном отношении может быть чреват малоприятными последствиями. Поэтому до того, как проштробить стены под трубы, следует внимательно ознакомиться с основными принципами и требованиями в данном вопросе.

Стандартные строительные нормы и правила устанавливают следующие положения, регламентирующие процесс штробления стен для обустройства скрытых коммуникаций:

1. Не допускается штробление опорных и несущих стен и конструкций, поскольку это может повлиять на устойчивость здания в целом. Перед тем, как штробить стены под трубы, следует ознакомиться с проектной документацией здания или постройки.
2. В прорезанную стену глухо заделываются только монолитные конструкции, не подлежащие разбору. В случае разъёмных коммуникаций обязательно требуется наличие доступа ко всем механизмам и узлам, что достигается установкой открывающихся люков и панелей.
3. При внутристенном монтаже конструкций из металлов необходимо учитывать схему расположения электрических сетей. Для дополнительной подстраховки можно обследовать стены специальной аппаратурой во избежание неожиданностей. Если на том или ином участке могут находиться скрытые кабели либо электропроводка, на время работ эту зону следует обесточить.
4. Для трубопроводов, по которым предполагается транспортировка горячих жидкостей, следует предусматривать наличие промежуточных узлов как минимум через каждые три метра. В таких узлах происходит компенсация линейного расширения труб при нагревании. Располагаться они должны в специальных «карманах», которые проделываются в штробе для их размещения.
5. Трубы в штробленной стене закрепляются посредством хомутов. Они не должны соприкасаться со стенками канавы даже при максимальном изгибании, иначе это приведёт к появлению лишних шумов во время работы трубопровода.
6. При герметизации штробы плотная заливка прорезанного в стене канала не делается. Напротив, полость заливается так, чтобы в ней образовалась значительная прослойка воздуха.
7. Макет или схему водопроводной конструкции с указанием всех узлов и развязок следует сохранить на случай необходимости в ремонтных работах, иначе визуально найти их при возникновении проблем будет невозможно.

Способы штробления стен

Обустройство штробы под трубы в ванной или в другом помещении может быть выполнено посредством различных инструментов, к числу которых относятся:

• молоток и зубило;
• болгарка;
• перфоратор либо ударная дрель;
• специальный инструмент – штроборез.

Техника работ в зависимости от того или иного способа может иметь довольно значительные отличия. Например, штробление посредством молотка и зубила осуществляется вручную, а потому данный способ отличается наибольшей трудоёмкостью.

В то же время, плюсом его является точность при выполнении работ. Штробление болгаркой имеет сложность другого рода: вследствие необходимости контролировать давление на инструмент трудно добиться одинаковой глубины прорезки стен на всём участке работ. Ударная дрель или перфоратор позволяют штробить даже плотные бетонные стены. При этом вначале в стене пробивают точки на расстоянии 1-2 сантиметров друг от друга, которые затем углубляют насадкой перфоратора наподобие лопатки.

Специальным и профессиональным инструментом для штробления стен является штроборез. Только посредством него можно обеспечить полную равномерность и одинаковую глубину всего канала в стене, приложив при этом минимум усилий для работ. Использование штробореза позволяет достичь наилучшего качества выполнения прорезки стен. Кроме того, данный инструмент оснащён специальным пылесосом, что является немалым плюсом, учитывая пыльный характер проводимых работ.

Этапы скрытого монтажа трубопроводов

Штробление представляет собой лишь часть работ по укладке труб в толщу стен; в целом же процесс скрытого монтажа трубопроводов состоит из ряда последовательных стадий:

1. Планировка и разработка схемы конструкции.
2. Штробление стен под трубы.
3. Выравнивание и очистка прорезанной в стене канавы.
4. Монтаж и укладка трубопроводных конструкций.
5. Укрепление трубы в штробе посредством хомутов.
6. Подсоединение точек входа и выхода системы.
7. Контрольный запуск коммуникации с ревизией герметичности.
8. Заделывание канала и наружная отделка стен.

В заключение, следует отметить, что штробление стен является одним из видов капитальных ремонтных работ в помещении, а потому перед их началом желательно проконсультироваться со специалистами во избежание ошибок. Использование штробореза может упростить задачу и сократить время работ в несколько раз. Читайте также: «Как сделать отверстия под трубы в стене – инструменты и правила выполнения работ».

Обычно в домашних условиях нет необходимости в частой работе с данным инструментом, а потому более уместным будет не покупать его по достаточно дорогой цене, а взять в аренду для временного использования.

Если во время ремонта поставлена цель сделать все идеально, то в самом начале работ придется штробить стены под трубы водопровода. Да, это дополнительная непростая задача, но результат покажет насколько это было целесообразно. В этой статье мы подробно покажем как проштробить стену под трубы в ванной.

Укладка труб

После того, как из канавок штробы удалено внутреннее наполнение, стоит убедиться что в полости не осталось лишних выступов, которые помешают монтажу трубы. Завершив очистку канала можно приступать к завершающим этапам.

Все трубы помещаются в специальную вспененную гофру. Такие предосторожности позволят избежать намокания стены в случае с протечками, и уменьшить последствия действия влаги на основание.

Также гофра нивелирует сжатие и расширение трубы при смене температуры. Фиксация труб внутри каркаса происходит на металлические перфоленты, которая прикручивается к поверхности стен саморезами.

Убедившись в надежности фиксации, отсутствии выступающих деталей, штроба шпаклюется.

Создать штробу, то есть борозду в стене, куда будут спрятаны электрические кабеля, можно своими силами. Однако здесь важно соблюдать не только правила проведения рассматриваемой операции, но и общую строительную правовую базу. В статье рассматриваются особенности операции, инструменты для её проведения и различные способы проведения работ.

Штробление стен для электропроводки своими руками

Прежде чем начинать крошить стену, следует спланировать и расчертить схему будущей разводки с учётом всех сопутствующих объектов: розетки, выключатели и так далее.

Своими руками осуществить штробление стен является реальной задачей для домашнего мастера. Осуществлять эту операцию можно, как при помощи специальных электрических инструментов, так и вручную.

Выделяют несколько способов штробления, которые будут отличаться в зависимости от выбранного инструмента:

• Молоток и зубило.
• Перфоратор.
• Болгарка.
• Штроборез.

Каждый вариант отличается своим уровнем сложности и объёмом затрачиваемых усилий и ресурсов. Кроме того отличается затрачиваемое время и качество окончательного результата. При желании и возможности допустимо использование других инструментов.

Можно ли штробить несущие стены в панельном доме

В связи с ростом количества электрических приборов многие жители панельных домов ищут способы позволяющие спрятать проводку не под плинтусами, а в стенах либо потолке.

Как правило, в большинстве панельных домов, стены из панелей являются несущими и штробить их запрещается. Если стена не является несущей, то следует убедиться, что проводимые работы не нарушат баланс распределения нагрузки на стены и потолок и не приведут к разрушению конструкции.

Прежде чем приступать к прокладыванию электропроводки непосредственно в стенах панельного дома, следует предварительно ознакомиться с планом квартиры. Стены, которые являются ребрами жесткости можно штробить, а те, которые служат в роли несущих, категорически запрещено.

Монолитный дом

Несущие стены в монолитном доме штробить, как правило, нельзя. Обуславливается это тем, что в случае нарушения целостности стены это может напрямую сказаться на строительной прочности.

Кирпичные стены

Благодаря тому, что кладка кирпичей осуществляется при помощи цементно-песочной смеси, то при штроблении кирпичной стены особых проблем не возникает. Используя молоток и зубило можно выбивать эту смесь вручную, а образовавшийся между кирпичами зазор и послужит в роли канавки под кабеля. Разумеется, что после выполнения всех работ, канавка будет замазана штукатуркой.

С целью сохранения прочностных качеств стены, рекомендуется производить дробление поверхности стены из кирпича только в горизонтальном направлении согласно швов между кирпичами.

Штробление стен под проводку: варианты, чем лучше

Для каждого отдельного случая инструменты, направления штробы и другие особенности могут различаться. Прежде всего, на выбор влияет тип здания и стен, которые расположены в искомом помещении. Кроме того, дополнительное влияние оказывают и размеры штробы.

Перфоратор с насадкой — инструмент для штробления стен

Перфоратор используется для штробления стен, как правило, в случае, когда производится ремонт только в одной из комнат. Обуславливается это тем, что от штробореза образуется специфическая дисперсная пыль, которая везде проникает и может портить вещи и мебель.

Для штробления перфоратором необходимо насверлить по обозначенной трассе отверстия диаметром 8 мм. Расстояние между этими отверстиями не должно превышать один сантиметр. После этого на перфоратор надевается специальная насадка для штробления, и аппарат переводится в режим удара. Далее потребуется пробить штробу между намеченными отверстиями.

Работы болгаркой

Предварительно понадобится разметить места будущего расположения кабеля. После того, как разметка была окончена полностью можно приступать к созданию желобов. При помощи болгарки это можно сделать двумя способами:

1. Работы проводятся болгаркой, на которую одевается специальный диск, предназначенный для резки бетона.
2. На расстоянии пяти миллиметров производится два параллельных друг другу пропила. А непосредственно канавка выдалбливается перфоратором.

Не рекомендуется производить расширение канавки болгаркой, поскольку диск может не выдержать нагрузки и лопнуть, что чревато опасными последствиями.

Насадка на дрель

Дрель также может пригодиться в решении рассматриваемой задачи. Потребуется использовать электрическую дрель, снабжая её попеременно сверлом, насадкой с коротким буром и специальной лопаткой.

Прежде всего, при помощи сверла либо насадки с буром следует просверлить отверстия глубиной не менее 25 мм и на расстоянии в 10-15 мм друг от друга. Следующим этапом при помощи насадки в виде лопатки осуществляется обустройство желоба.

Лопатка для работ

Выбить канавку нужных размеров, согласно нанесенной заранее разметки, можно при помощи лопатки. Лопатка является непосредственно насадкой для перфоратора, который и проводит образование и углубление канавки согласно размеченных заранее пропилов.

Среди преимуществ можно выделить то, что углубление образуется быстро, а его края и форма будут ровными, что не потребует выполнения дополнительных манипуляций. Среди недостатков значится то, что использование лопатки может спровоцировать большое образование пыли.

Возможно ли штробирование без пыли

Те, кого интересует вопрос, возможно ли штробить стены без пыли, могут получить положительный ответ. Это становится возможным при применении специализированного штробореза снабженного мощным пылесосом. Пыль, которая образуется в процессе работы, будет попадать в специальную камеру, которая предотвращает её проникновение в окружающее пространство.

Правила

Рассматриваемая операция выполняется согласно правил:

• Штробление под проводку следует производить параллельно основным конструктивам здания вертикально либо же горизонтально.
• Горизонтальное штробление следует производить с отступом не менее чем в 150 мм непосредственно от плит перекрытия.
• Борозда при вертикальном движении должна быть отдалена на 100 мм от дверей, окон и углов, и на 400 мм от газовых труб.
• По длине штроба не должна превышать трёх метров, а ширина и глубина могут быть не более 25 мм.
• В несущих конструкциях не рекомендуется делать горизонтальные борозды.

Как быстро проштробить под кабель или розетки

Правильно выбранный инструмент даёт возможность быстро проштробить стену под кабель либо розетку. Выбор же должен осуществляться согласно материала конкретной стены, её характеристик и расположения. Быстрым и удобным вариантом является использование перфоратора либо же ударной дрели, но в таком случае штроба может получиться неровной.

На какую глубину запрещено штробить в несущих стенах

В случае, когда штробление производится в несущих стенах то не стоит превышать глубину в 20-30 мм.

На этой глубине, как правило, располагается арматура, повреждение которой может не только нести катастрофические последствия, но и является нарушение правовых норм.

Как сделать штробу

Независимо от выбранного варианта проведения работ, общий порядок действий будет общим, и он представлен ниже:

• Разметка и подготовка поверхности.
• Проведение работ.
• Окончание.

Нужно ли проводить работы перед штукатуркой

После проведения работ и укладки кабеля в канавах остается пыль и грязь, которые препятствуют качественному сцеплению грунтовки со стеной. Вооружившись перчатками и широкой кистью, следует щедрым слоем заделывать неровность в стене по всей её протяженности.

Как правильно штробить стены под проводку: пошаговое руководство

Каждый новый ремонт приносит немало хлопот, и почти всегда множество вопросов связано с тем, как организовать проводку в доме. Конечно, кто-то может довольствоваться и старыми каналами, однако часто изменения в интерьере приводят к тому, что они благополучно теряют свое значение: приходится прокладывать новые, обеспечивая необходимый уровень комфорта, доступности и пожаробезопасности. Как же правильно штробить стены под новую проводку? На первый взгляд, в этом нет ничего сложного, особенно если под рукой удобный инструмент. Но на деле от правильности выполненных действий зависит общая пожаробезопасность квартиры или дома, поэтому отнеситесь серьезно к предложенному пошаговому руководству: четкое следование прописанным пунктам позволит вам не только получить желаемый результат, но и защитит вас и ваших близких от опасных для жизни неприятностей.

1. 5 нюансов штробления, которые должен знать каждый;
2. Какой инструмент нужен;
3. Разметка поверхности;
4. Процесс штробления с разными инструментами;
5. Финальная обработка;
6. Заключение.

5 нюансов штробления, которые должен знать каждый

Единственное, чем примечательна спешка — она позволяет получить каждому печальный опыт совершения детских ошибок и шанс на исправление в будущем. Однако умные предпочитают учиться на ошибках других, верно? Поэтому перед тем, как штробить стены под проводку, нужно сперва тщательно обдумать, как будут располагаться кабели. К примеру, извечный вопрос о том, как спрятать провода от телевизора? Обдумать — и изложить плоды своих размышлений на бумаге. Или в виде файла на компьютере — уж кому как удобно.

Разводка кабелей предусматривает точное размещение всех розеток и выключателей, а также осветительных приборов. Обязательно учтите это в своем чертеже. Также в оформлении чертежа будущей проводки вам помогут следующие советы, которые базируются не на теоретических измышлениях, а на четко прописанных ГОСТом предписаниях.

1. штробить стены под проводку следует исключительно горизонтально или вертикально базовой конструкции здания;
2. запрещается штробить несущие стены, однако в ряде регионов нормативные акты, регулирующие эти правила, могут по-разному оценивать те или иные действия в рамках общей перепланировки квартиры;
3. если вы планируете штробить стены горизонтально конструкции здания, то соблюдайте максимально допустимое расстояние от плит перекрытия — до 15 сантиметров;
4. при вертикальном штроблении есть необходимость соблюдения расстояния от дверных и оконных проемов — как минимум 10 сантиметров, от газовых труб — 40 сантиметров;
5. каждая выполненная штроба должна быть не глубже 2,5 сантиметров, а в длину борозда должна не превышать 3 метра, также есть требование и по ширине отверстия — не более 2,5 сантиметров.

Несоблюдение всех указанных требований влечет за собой не только санкции контролирующих органов, но также — что гораздо серьезнее — угрозу для несущих конструкций. Особенно это характерно для панельных многоквартирных домов, где практически все стены являются несущими. Рисковать собственной жизнью и ставить под вопрос жизнь своих близких ради более практичной и удобной проводки — это как-то глупо и безответственно, не находите?

Какой инструмент нужен

Один из ключевых моментов — выбор правильного инструмента для того, чтобы штробить стены было максимально удобно.

Вариантов тут несколько — давайте на каждый взглянем с позиции придирчивого и требовательного мастера и попытаемся здраво оценить все плюсы-минусы использования.

Молоток и зубило

• дешево;
• доступно;
• очень неудобно;
• утомительная продолжительность операции.

Вариант для извращенцев самых выносливых и терпеливых. Все бы ничего, но в итоге штроба получается далеко не ровная. Однако если под рукой нет ничего более подходящего, то свои эстетические критерии можно задвинуть куда подальше и выбрать этот способ. Особенно если вы имеете дело не с бетонным основанием, а со стеной из кирпича.

• быстро;
• чисто;
• шумно;
• удобно.

Словно в противовес молотку и зубилу перфоратор оперативно позволит вам проштробить стены, однако качество полученной штробы вряд ли удовлетворит вас: если вы желаете видеть ровный и красивый результат, то лучше рассмотрите другие инструменты.

• быстро;
• пыльно;
• удобно;
• ровно.

На выходе получаем идеальную штробу под проводку, которой можно долго любоваться. А также горы пыли и мусора, которые потом с трудом убираются даже самым сильным пылесосом. Пожалуй, грязь, которая остается — единственный минус этого способа.

• идеальная ровность;
• быстро и удобно;
• высокая цена на инструмент.

Да, молотком лучше всего забивать гвозди, перфоратором — закручивать саморезы, а штроборезом, соответственно, делать красивые и ровные штробы с четко отмеренной глубиной отверстия и заданной шириной. Вот только цена на этот полезный инструмент отпугивает многих.

Процесс штробления с разными инструментами

Теперь можно смело приступать к работе. Правда, манипуляции, которые вы будете производить, будут зависеть от того, на каком в итоге инструменте вы остановились. Предлагаем подробные схемы действий для всех 4 озвученных вариантов.

Штробим при помощи молотка и зубила

Выше мы отметили, почему данный способ является самым утомительным и неудобным. Однако если вы имеете дело не с бетоном, а с кирпичной стеной, то вполне можно удачно оформить штробы и таким элементарным способом. Что нужно делать?

1. сперва выполните небольшие углубления по краям предполагаемой штробы;
2. разместите инструмент вдоль борозды и методично вбивайте молотком вглубь;
3. снимите верхний слой по уже отмеченной линии;
4. углубляйте бороздку по всей длине до необходимого уровня в 2,5 сантиметра;
5. после того, как вам удалось проштробить стены под проводку таким образом, очистите выполненные канавки от пыли и обработайте ее грунтовкой;
6. как только грунтовка высохнет, уложите в канавку необходимый провод и заделайте ее штукатуркой или гипсом, а после — зашпаклюйте.

Пользуемся перфоратором

Сейчас вы узнаете, как штробить стены, если под рукой у вас только перфоратор.

В отличие от предыдущего рассмотренного способа при помощи этого инструмента можно успешно штробить не только бетонные и кирпичные стены, но также и сверлить кафельную плитку на стене. Все, что вам понадобится — широкий и короткий бур, а также лопатка. Это специальные насадки, без которых ваш перфоратор теряет практически всю свою полезность при выполнении данного процесса.

1. по всей длине будущей канавки под проводку выполните отверстия глубиной 2,5 см, расстояние которое необходимо между ними соблюдать — минимум 1 см;
2. при помощи лопатки выполните устройство штробы, старайтесь, чтобы лопатка не ставилась поперек канавки — иначе есть риск отколоть лишние фрагменты стены.

Все делается очень быстро, но как бы аккуратны вы ни были, полученная канавка будет носить несколько рваный характер.

Болгарка — быстро, но пыльно

Наличие болгарки под рукой помогает справиться с задачей максимально точно и красиво. Причем абсолютно не важно, бетонное ли перед вами основание, кирпичная гладка или даже хорошо оштукатуренная поверхность. Однако пыли от ее использования немерено.

1. приобретите алмазный диск — без него у вас ничего не получится;
2. начните процесс с выполнения двух надпилов по всей длине штробы — соблюдайте параллельность и необходимые параметры: глубины и ширина от 2 до 2,5 сантиметров;
3. удалите центральную часть при помощи зубила с молотком, также может помочь перфоратор.

В отличие от всех рассмотренных выше способов штробления использование болгарки с диском алмазного напыления позволяет добиться того, что итоговая канавка под проводку будет выглядеть идеально. А с пылью поможет справиться строительный пылесос — правда для этого необходимо заручиться поддержкой партнера, который будет держать пылесос включенным непосредственно во время выполнения штробления.

Используем штроборез

Подробно описывать процесс использования не имеет практического смысла — все и так лежит на поверхности. На следующем видео хорошо видно, как удобно и быстро получается штробить стены при помощи этого в некотором роде «волшебного» инструмента.

Правда, за так называемым волшебством скрывается продуманное техническое устройство:

• два алмазных круга закрыты отдельным кожухом, который перекрывает точку соприкосновения со стеной;
• регулируя положение кожуха, можно определить необходимую глубину штробы.

Единственный недостаток инструмента мы уже упоминали выше — высокая стоимость. Однако за удобство приходится платить, верно?

Финальная обработка

1. очистите выполненные канавки от пыли — для этого подойдет либо промышленный, либо домашний пылесос;
2. тщательно прогрунтуйте;
3. уложите кабель проводки в соответствии со всеми правилами;
4. заделайте штробу.

Теперь вы знаете, как справиться со штроблением стены практически любым инструментом. Закрепите ваши знания, просмотрев следующее видео:

Знание того, как правильно необходимо штробить стены под проводку, безусловно, поможет вам в будущем. Ведь перепланировка электропроводки является одним из неотъемлемых атрибутов любого ремонта. А о том, как спрятать провода от телевизора вы можете узнать из статьи: «Как спрятать провода от телевизора на стене — 3 способа решения проблемы».
Многие в упор недооценивают всю серьезность процесса, полагая, что для овладеть навыками штробления можно уже в процессе. Однако в этом и кроется опасность: разменной монетой за самоуверенность становится нарушенная безопасность всей квартиры. К тому же, выполняя штробление не по правилам, вы рискуете навлечь на себя праведный гнев контролирующих органов, которые обязаны следить за четкое соответствие всем общепринятым стандартам. Согласитесь, что лучше сперва вооружиться нужными знаниями и лишь затем уже успешно применять их на практике?

Фото: vk.com
