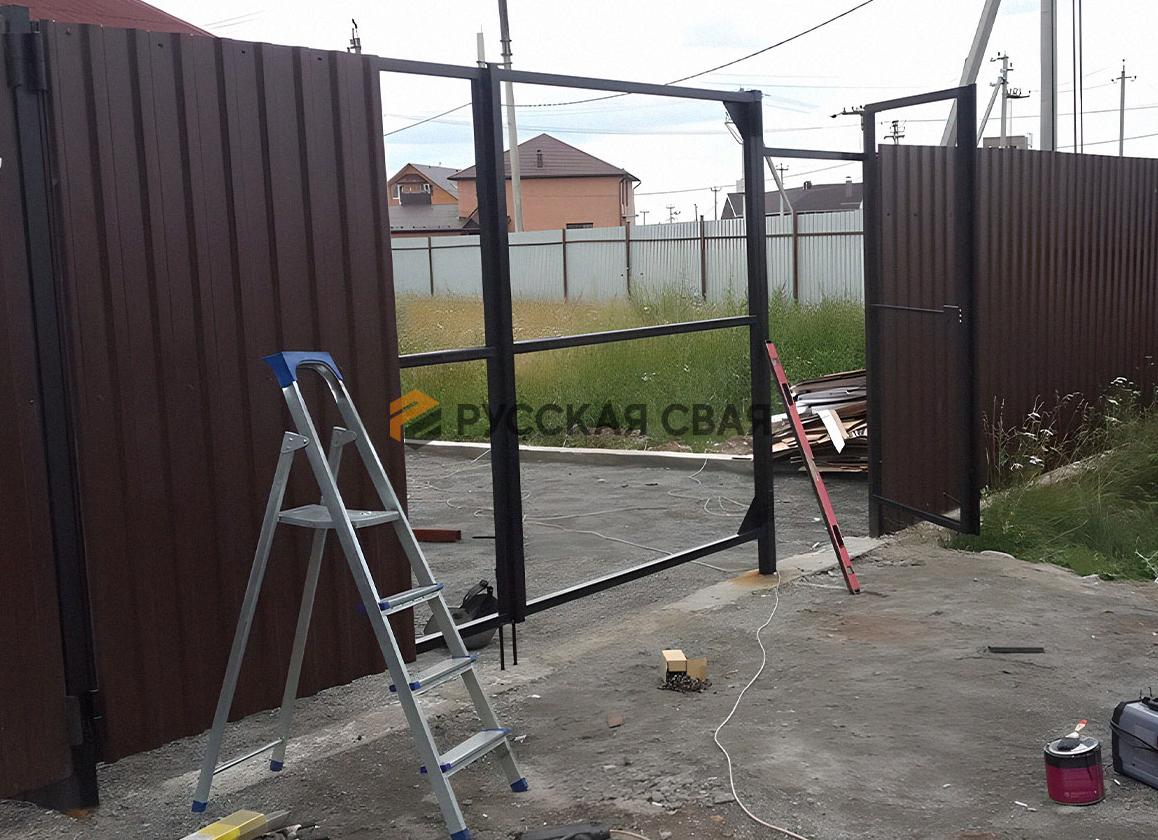

Как сварить ворота

Содержание

Профильная труба как материал для ворот — плюсы и минусы

Профильной трубе, применяемой в качестве основного материала для изготовления воротных конструкций, заслуженно отдают предпочтение благодаря множеству достоинств.

Профильные трубы широко используются для изготовления ворот

Основные преимущества использования профилированной трубы для сооружения ворот:

  • низкие затраты по приобретению материала;
  • высокая прочность конструкции;
  • удобство ввинчивания саморезов по металлу;
  • эстетичный вид каркасов;
  • небольшой вес металлоконструкции;
  • лёгкость обработки и сваривания заготовок.

Одновременно с комплексом положительных моментов, профильная труба имеет и слабые стороны:

  • склонность к коррозии, вызванной эксплуатацией в условиях повышенной влажности и проникновением влаги внутрь профильной трубы;
  • возникновение в процессе эксплуатации деформаций каркаса, обусловленных применением при сборке резьбовых элементов крепления;
  • неудобство нанесения грунтовки и краски на поверхность профильной трубы, что незначительно увеличивает продолжительность работ.

Соблюдение технологии изготовления и установки ворот минимизирует вероятность проявления отрицательных факторов и гарантирует длительный срок эксплуатации изделия.

Подготовка к изготовлению: как рассчитать размеры будущей конструкции

Несмотря на простоту изготовления металлоконструкции ворот, на этапе проектирования важно ответственно подойти к выполнению подготовительных мероприятий, тщательно продумать все нюансы. Серьёзный подход позволит избежать ошибок и правильно выполнить расчёты размеров будущей конструкции.

Для расчёта размеров изделия на проектной стадии необходимо продумать следующие моменты:

  • определиться с конструктивным исполнением ворот и необходимостью оснащения створок системой автоматического управления. Полотно может иметь одну или две створки и открываться на петлях или быть откатным;

    Для распашных ворот, оборудованных автоматикой, необходимо предусмотреть элементы крепления привода

  • принять решение по отделке и обшивке каркаса ворот из профильной трубы. Можно использовать профильные листы, древесину, поликарбонат, сетку или металл, а также выполнить конструкцию решетчатой, кованой или ажурной;

    Применение профильного листа для обшивки откатных ворот — бюджетное решение

  • выполнить необходимые замеры. Размеры въезда на территорию или в помещение для хранения транспортного средства должны обеспечивать беспрепятственный въезд автомобиля определённых размеров. При этом необходимо учесть площадь, которая будет задействована при открытии распашных створок;

    Необходимо предусмотреть свободное пространство для открытия створок

  • разработать чертёж или эскиз с указанием всех требуемых размеров и конструктивных особенностей (калитки, рёбер жёсткости, элементов усиления, петель подвески, точек фиксации и подсоединения автоматики).

    На чертеже указываются основные размеры

    Тщательно разработанная документация позволяет точно выполнить расчёт потребности в материалах.

Согласно предварительно разработанному чертежу определяется суммарный метраж трубы профильного сечения и необходимое количество материала для обшивки.

Осуществляя проектирование конструкции, следует учесть следующие моменты:

  • для беспрепятственного въезда легкового автомобиля достаточно изготовить ворота суммарной длиной створок 3 м;

    В ворота с такими размерами легко въедет легковой автомобиль

  • размер калитки, если она предусматривается конструкцией ворот, должен составлять 75–100 сантиметров;
  • высота полотна ворот и калитки должны сочетаться с высотой имеющегося забора и не отличаться более чем на 20 см, оптимальная высота — 1,5 м;
  • стойки из деревянного бруса или квадратной трубы 50х50 мм для крепления ворот целесообразно предварительно установить в имеющемся проёме и надёжно забетонировать в земле или прикрепить к стойкам забора;
  • для поворотного типа важно учесть расстояние от полотна до места крепления петель. Оно должно обеспечивать свободный поворот. Рекомендуется выдерживать оптимальный размер — 10 мм.

Можно использовать готовый чертёж и адаптировать его к конкретным условиям, проставив фактические размеры.

На типовом чертеже ворот с калиткой указаны конкретные размеры

Для определения расстояния между опорными столбами необходимо просуммировать размеры полотен ворот, зазоры для крепления петель и поворота створок. Расстояние между опорами для приведённого варианта составит 2+2+0,01+0,01=4,02 метра.

Рекомендации по выбору материала

Приняв решение использовать трубу профильного сечения для изготовления, следует определиться с сортаментом, видом и размерами трубного проката. При выборе учтите следующие моменты:

  • конфигурацию профильного сечения. Для изготовления предпочтительно применять профилированные трубы, имеющие квадратную или прямоугольную форму. Прокат овального сечения практически не используется;

    Удобно использовать трубу квадратного сечения для изготовления ворот

  • материал, из которого изготовлена труба. Для бюджетных вариантов используйте прокат из углеродистой стали. Применение оцинкованных труб, отличающихся повышенной ценой, позволяет дополнительно защитить металлоконструкцию от коррозии;

    Трубу, покрытую цинком, легко отличить по внешнему виду — она более светлая

  • метод производства. Изготавливаются сварные и бесшовные трубы, произведённые способом горячего или холодного проката. Учитывая повышенные затраты на приобретение бесшовных труб, оптимальное решение — применение сварных холоднокатаных профилей, характеризующихся стабильными размерами;
  • толщину стенок профильного проката. При одинаковом размере сечения трубы, толщина стенки может отличаться более, чем в 2 раза. Для обеспечения прочности и возможности сварки необходимо использовать материалы с толщиной стенки не менее 1,5–2 мм. Применение более толстых труб увеличит затраты и повысит массу конструкции, что нецелесообразно.

Проанализировав критерии выбора, можно уверенно отдать предпочтение сварным холоднокатаным трубам с толщиной стенки 2 мм квадратного (25х25 или 30х30) или прямоугольного (20х40) сечения. Выбрав профильные трубы, приступайте к выполнению расчётов.

Расчёт и необходимые инструменты

Определившись с типоразмером профильной трубы и грамотно разработав чертёж, можно приступать к определению потребности в материалах, приобретению покупных комплектующих, подготовке инструментов и оборудования для постройки.

Обобщённый перечень материалов для изготовления ворот включает:

  • трубы профильного сечения, соответствующие чертёжным размерам;
  • обшивочный материал, который будет крепиться к полотнам, например, профильный лист, поликарбонат, древесина или металл;
  • подвесные петли для соединения полотен с опорными столбами или роликовый механизм для ворот откатного типа;
  • замок и элементы фиксации полотен (скобы, щеколды, защёлки);
  • элементы крепления, предназначенные для фиксации отделочного материала;
  • декоративные детали (например, кованные элементы), если они предусмотрены чертежом;
  • грунт для защиты от коррозии и предварительной покраски металлоконструкции;
  • эмаль для наружных работ, предназначенная для окончательной отделки и обеспечения товарного вида изделия.

На примере распашных ворот с двумя створками выполним расчёт потребности в материалах.

Определение потребности в материалах производится согласно эскизу с размерами

Для изображённых на эскизе ворот понадобится:

  • труба профильного сечения 40х60 мм для изготовления опорных стоек, которые не бетонируются, а крепятся к имеющимся на въезде столбам. Суммарная потребность в трубе размером 40х60 мм — четыре метра (две стойки по 2 метра);
  • профтруба 40х40 для изготовления двух каркасов. Зная размеры одной створки 1,5х2 метра, несложно посчитать периметр и прибавить к нему одну горизонтальную перемычку, расположенную посередине створки, равную 1,5 метра: 1,5+2+1,5+2+1,5= 8,5 метра. Для двух полотен потребуется 8,5х2=17 метров трубы;
  • квадратная труба сечением 20х20 мм для изготовления раскосов, придающих полотнам жёсткость. Используя теорему Пифагора, несложно рассчитать длину гипотенузы треугольника с катетами 1 и 1,5 метра. Корень квадратный из суммы квадратов катетов составляет 1,8 метра. Для четырёх раскосов потребуется 1,8х4+7,2 метра профильной трубы;
  • угловые косынки, представляющее собой прямоугольный треугольник из стали толщиной 2–2,5 мм со сторонами по 10 см. На каждую створку понадобится по 4 косынки для обеспечения жёсткости угловых зон;
  • профнастил для зашивки каркаса ворот. Потребуется 2 листа размером 1,5х2 метра;

    Цвет профнастила можно выбрать по вкусу

  • саморезы для фиксации профлиста. Разделив длину опорной поверхности профтрубы, равную 17 м, на шаг крепления саморезов (0,3–0,4 метра), получим 42–56 саморезов. Необходимо иметь пару запасных, поэтому 60 штук будет достаточно;

    Цвет саморезов соответствует окраске профлиста

  • петли диаметром 25 мм в количестве 4 штук;
  • два стопорных фиксатора и задвижка;
  • грунтовка по металлу и краска для финишной отделки.

Типовой набор инструмента для изготовления ворот, установки и бетонирования опорных столбов незначительно отличается.

Для выполнения работ необходимо подготовить оборудование и инструменты

Для рассматриваемых нами ворот необходимо следующее оборудование и инструменты:

  • сварочный аппарат с электродами диаметром 3 мм;
  • болгарка с кругом для резки металла;
  • электрическая дрель со свёрлами;
  • молоток;
  • инструменты для выполнения замеров, контроля точности изготовления и сборки (рулетка, уровень, уголок);
  • шлифовальный круг для заделки сварных швов;
  • напильник для устранения заусенцев;
  • кисточка для нанесения защитного покрытия.

Пошаговая инструкция по изготовлению ворот из профильной трубы своими руками

При изготовлении ворот руководствуйтесь предварительно разработанной документацией и соблюдайте технологическую последовательность операций.

Изготовить из профильной трубы ворота можно с использованием сварочного оборудования или с применением резьбовых крепёжных элементов.

Рассмотрим оба варианта.

Сварная конструкция

Сваривая из профильных труб распашные ворота, выполняйте работы согласно очерёдности:

  1. Нарежьте заготовки, соответствующих размеров.

    Для резки заготовок используется болгарка

  2. Зачистите участки среза, удалите ржавчину и заусенцы.
  3. Разложите полученные детали ворот по типоразмерам. Это позволит облегчить дальнейшее изготовление и проконтролировать правильность размеров.

    Соединив заготовки в единый пакет, легче привести в соответствие размеры

  4. Закрепите опорные столбы ворот, которые можно приварить к закладным элементам или забетонировать.
  5. Разложите заготовки створки на ровной поверхности в общую конструкцию. Важно обеспечить прямые углы между элементами каркаса и собрать ворота без перекосов.

    До выполнения сварки проверяется соответствие размеров изделия

  6. Положите на угловое соединение профильных труб косынку, обеспечив совпадение крайних кромок. Прихватите сваркой элементы каркаса, зафиксировав заготовки.

    Использование приспособления гарантирует соблюдение углов

  7. Окончательно сварите металлоконструкцию, используя комплект заготовок.

    При сварке используйте электроды диаметром 3 мм

  8. Приварите поворотные петли к опорным стойкам и створкам ворот, обеспечив расстояние от верхнего и нижнего уровня 15–20 см.

    Правильно приваренная петля обеспечит лёгкое открывание

  9. Обработайте сварные швы для обеспечения товарного вида и безопасной эксплуатации.

    В процессе обработки удаляются все неровности и заусенцы

  10. Навесьте полотна ворот на петли и убедитесь в отсутствии заедания при открывании.

    При правильной приварке петель створки должны легко открываться

  11. Обработайте металлоконструкцию грунтовкой. После высыхания грунта нанесите эмаль.
  12. Закрепите профлист с помощью саморезов.

    Важно соблюдать усилие затяжки при завинчивании саморезов

  13. Установите замки, стопорные элементы и задвижки.

    Задвижка фиксирует створки ворот

Помните о необходимости правильного крепления петель, соответствующего направлению открывания ворот.

Сварная конструкция ворот отличается повышенной прочностью.

Как сварить каркас ворот из профтрубы своими руками: видео

В видеоролике детально показана последовательность работ по сварке каркаса ворот.

Вариант с резьбовым креплением

Если отсутствует сварочный аппарат или нет навыков обращения с ним, можно без сварки собрать ворота из профильной трубы. Для этого необходимо использовать болты, гайки с резьбой М8 и шайбы, а также соединительные элементы.

Использование унифицированных соединителей упрощает сборку

Помните, что применение пружинных шайб предотвратит самопроизвольное отвинчивание и повысит надёжность резьбовых соединений.

Для выполнения сборки понадобится дрель со свёрлами, соответствующими диаметру используемых метизов, а также гаечные ключи.

Алгоритм изготовления конструкции без сварки полностью аналогичен ранее приведённой последовательности для сварного изделия, за исключением следующих моментов:

  • используйте соединительные элементы для крепления профильных труб;

    Такое крепление труб достаточно прочное

  • соединяйте угловые косынки с элементами каркаса через предварительно просверлённые отверстия;

    Угловая накладка соответствует по профилю размерам труб

  • применяйте накладки для резьбового крепления в местах соединения профильных элементов. В качестве альтернативного варианта можно выполнить

    Специальная накладка позволяет надёжно зафиксировать перемычки ворот

    торцевое крепление элементов каркаса;

    Вариант торцевого крепления профильных труб

  • крепите поворотные петли с помощью болтов и гаек, установленных в предварительно выполненные отверстия.

    Болты М8-М10 обеспечат надёжное крепление петель, воспринимающих массу створок ворот

В процессе эксплуатации ворот, изготовленных без сварки и собранных на болтах, постепенно ослабляется резьбовое крепление. Для обеспечения жёсткости конструкции необходимо периодически контролировать степень затяжки.

После сборки каркаса можно приступать к обшивке отделочным материалом.

Советы по отделке

Металлоконструкция ворот в обязательном порядке должна быть надёжно защищена от воздействия природных факторов. Для этого применяется грунтовка по металлу и эмаль, которая после высыхания грунта наносится с помощью кисти, валика или пульверизатора. Можно использовать аэрозоль в баллончике, предлагаемую на рынке.

До нанесения грунтовки следует обезжирить поверхность с помощью ацетона или бензина. Это способствует улучшению адгезии и повышает ресурс эксплуатации лакокрасочного покрытия.

Не принципиально, когда осуществлять покраску — до навески створок или после монтажа. Важно обеспечить качественное покрытие эмалью всех частей металлоконструкции. Имеется возможность улучшить внешний вид ворот, используя различные материалы и элементы декора.

Декорирование ковкой

Можно оригинально декорировать ворота из профильной трубы коваными деталями.

Для оформления использованы кованые элементы

Самостоятельно изготовить кованые элементы проблематично. Их можно приобрести в специализированных магазинах или заказать в кузнице.

Сочетание кованых элементов и гнутых прутьев создаёт оригинальный узор

Готовый декор несложно приварить самостоятельно к готовому изделию в необходимых местах, создав оригинальный узор.

Применение профлиста

Использование для зашивки каркаса ворот профильных листов позволяет снизить расходы на изготовление.

Бюджетный вариант отделки

Широкая цветовая гамма предлагаемых в торговой сети профлистов позволяет гармонично вписать конструкцию в интерьер участка.

Цвет профильного листа подчёркивает отделку здания

Небольшая масса способствует снижению нагрузки на подвесные петли.

Отделка древесиной

Древесина, которую можно применить для декорирования ворот, отличается оригинальной текстурой и придаёт изделию презентабельный вид.

Фактурная древесина делает ворота презентабельными

Материал требует дополнительной обработки для предохранения от влаги и растрескивания.

Древесина, покрытая лаком, устойчива к влаге

Использование сетки

Металлическая сетка — бюджетное решение для оформления. Используя сетку, можно легко обшить металлоконструкцию каркаса и обеспечить возможность свободного обзора прилегающей территории.

Такие ворота обеспечивают возможность обзора

Сетка, изготовленная из оцинкованной проволоки, менее подвержена коррозии и отличается долговечностью.

Вариант ворот с проволочной сеткой

Обшивка поликарбонатом

Поликарбонат — современный материал, используемый при изготовлении конструкции.

Сочетание поликарбоната с ковкой улучшает товарный вид

Лёгкость материала и простота крепления делают его популярным.

Вариант отделки ворот цветным поликарбонатом

Применение поликарбоната различных цветов позволяет творчески подойти к оформлению.

Зашивка металлом

Металлические листы — простое и быстрое решение для зашивки каркаса.

Ворота, зашитые металлом, выглядят эстетично благодаря применению декоративных элементов

Обладая повышенной прочностью, материал отличается значительной массой. Это увеличивает вес створок и требует дополнительного усиления конструкции.

Видео: ворота из профильной трубы

В ролике содержится полезная информация об особенностях конструкции распашных ворот.

Пошаговая инструкция по установке распашных ворот представлена в ролике.

Применение профильной трубы при самостоятельном изготовлении ворот позволяет достичь экономии денежных средств и своими руками создать надёжную конструкцию, прочность которой не вызывает сомнений. Важно тщательно продумать устройство, ответственно подойти к разработке документации, использовать качественные материалы и соблюдать технологию. Простота конструкции и возможность применения различных видов отделки создают широкое поле для творчества. Кроме того, самостоятельно изготовленные ворота — серьёзный повод для гордости.

  • Дмитрий Феферман

Здравствуйте! Меня зовут Дмитрий. Мне 52 года. По образованию инженер-механик. Три года назад освоил профессию копирайтера. Уверен, что моя инженерная подготовка и практический опыт помогут в написании интересных и читабельных статей. Думаю, что они заинтересуют читателей. Считаю интересной и полезной тематику, предлагаемую на сайте. Для меня это возможность приобрести опыт и поделиться знаниями. >Сварные калитки

Как сварить ворота и калитку самому

Хозяину с опытом по плечу любая работа, даже сварка забора с калиткой. А если такого опыта еще не было, то помогут рекомендации бывалых мастеров. Прежде всего хозяева выбирают тип ворот и калитки. Выбор зависит от размера дома и участка, личных предпочтений жителей и наличия автомобиля (в этом случае нужны более мощные и широкие ворота). Самыми популярными конструкциями считаются откатная и распашная.

Что касается материалов — то чаще всего применяют кованое железо, профнастил или дерево. Лучше, чтобы калитка гармонировала с воротами и отвечала их размерами. Это важно не только с эстетической точки зрения, но и для нормального функционирования конструкции. Ведь чем тяжелее калитка, тем быстрее изнашиваются петли и замки.
Если остро стоит вопрос с экономией средств, выручит решение сварить ворота и калитку своими руками. Отличный вариант — сварные калитки и ворота, преимущество которых в приемлемой цене, легкости конструкции и ее визуальной привлекательности.

Кроме того, сварные ворота требуют меньших затрат по времени и считаются не такими трудоемкими, как кованые.

Требования к воротам с калиткой

Сварные работы начинаются с подготовки чертежей и материалов, которые понадобятся в процессе. Важно помнить, что рекомендуемая высота калитки — не более 2 метров! В противном случае конструкция получится перегруженной и нефункциональной. Если есть необходимость в более высоких воротах, то сверху монтируют специальную планку, забирающую часть веса на себя.

Калитки внутри ворот чаще всего делают прямоугольной формы. Для этого внутри воротного каркаса приваривается металлическая рама, предназначенная для будущей калитки. Важно, чтобы диаметр труб был с таким же, как и основная часть общего каркаса.

Изготовление сварочного стола
Все сварные калитки подразумевают умение мастера пользоваться сварочным аппаратом. При этом поверхность, на которой будет проводиться работа, должна быть идеально ровной и подготовленной. С этой целью применяют сварочный стол. Лучше, чтобы сварочный стол был выполнен из металла! Дерево не подходит из-за легкой воспламеняемости. Металлический стол для сварки позволяет присоединить заземление, чтобы в процессе работы не мешали ни зажим, ни кабель для заземления.
Следует заготовить следующие материалы:
• пластины из металла толщиной не менее 3 мм размером 75Х44,5 см;
• срезанные под углом 45 градусов стальные уголки разного размера;
• крепежные элементы (гайки, шайбы);
• труба диаметром 7 см;
• колесные опоры с резьбой;

Из инструментов понадобятся: пила по металлу или болгарка, кусачки, рулетка и угольник, струбцины обрезные. Обязательно приобрести сварочный аппарат и набор комплектующих к нему, состоящий из защитного газа, электродов, регулятора давления, оснащенного шлангом для газа).

Алгоритм работы:
1. Сначала сваривают полки с рамками, на которые будет крепиться столешница.
2. Затем к ним приваривают столешницу.
3. После этого к раме приваривают ножки стола. Для этого к основанию, удерживая угол в 90 градусов, поочередно приставляют и прижимают струбциной ножки.
4. Затем фиксируют вторую (нижнюю полку). Расстояние между верхней и нижней перекладинами должно составлять не менее 710 мм.
5. Приваривают все ножки к раме.
6. Затем устанавливают опоры (колесные).
7. На финальном этапе работа приваривают держатель для газовой горелки.

Затем стол обрабатывают жидкостью, защищает от коррозии и красят. При сварке стола сначала все элементы фиксируют прихваточним швом, а только потом обваривают окончательно швом 250 мм. Есть и более простой способ построить сварочный стол своими руками. Для этого берут полотно ЦСП нужного размера, укладывают его прямо на поверхность земли. Для этого используют прокладки, которые предварительно выравнивают с помощью уровня. В итоге получается ровная поверхность, которую можно эксплуатировать для кратковременного проведения сварочных работ. При отсутствии листа ЦСП можно в самом крайнем случае воспользоваться листом ДСП, но предварительно его необходимо хорошо залить водой, чтобы избежать возгорания.

Правила ТБ при сварке
Перед началом сварочных работ очень важно запомнить правила безопасности, которые необходимо выполнять в точности, без малейших отступлений.
• важно проверить, чтобы рабочее место для сварочных работ оснащалось мощной вытяжкой или доступом сильной естественной вентиляции;
• обязательно применять защитные средства: маску и очки, которые помогут защитить лицо сварщика от излучения дуги;
• работать надо в сухих перчатках из специальной кожи: это обезопасит от воздействия электрического тока;
• важно правильно хранить газовые баллоны;
• вокруг рабочего места, где предполагается сварить ворота, не должно находиться никаких легко воспламеняющихся веществ и элементов (банок с красками, опилок, ветоши).

Правила техники безопасности при сварке подразумевает обязательное наличие всех необходимых средств, предназначенных для личной защиты!

Общие нюансы при сварке ворот с калиткой

Важно понимать, что чем меньше перекосов в столе для сварки — тем ровнее, в свою очередь, получится периметр каркаса для ворот с калиткой. Необходимо постоянно наблюдать за изменениями, происходящими с металлом. В процессе сварки металлические элементы то сжимаются — то расширяются. Если сварить ворота и калитку самому без применения сварочного стола, то готовое изделие будет однозначно иметь заметные дефекты, которые скажутся не только на внешнем виде, но и на общей функциональности конструкции.

Прежде чем сварить калитку, все части каркаса следует плотно зафиксировать, а только потом соединять. В готовом изделии допускается не более 2 мм разногласия соответственно диагоналей сваренного каркаса. Для того чтобы калитку было невозможно снять и украсть, через равные расстояния приваривают ограничители к столбам из расчета 1 ограничитель на 1 столб. Если варится конструкция с тяжелыми створками, предпочтительней выбирать шариковые петли со сквозным отверстием, благодаря которому возможно обновление смазки. При работе с глухими петлями нужно в их нижней части просверлить отверстия, а затем заделать замазкой. Верхнюю часть калитки приваривают к створке, а нижнюю — к столбу! Если планируется сварить калитку из профиля с прямоугольным типом сечения, то в том месте, где петля приваривается к створке важно поставить проставку, что предохранит профиль от образования дыр во время сварочных работ.

Как сварить ворота

Ворота, в том числе пахотные сварные, требуют устойчивых и мощных опорных столбов, основанных на железных трубах или кирпичной кладке. Эти столбы должны стоять идеально ровно, без отклонений даже в миллиметрах.

Важность опорных ворот
Залог нормальной работоспособности сварных ворот с калиткой — правильная заливка фундамента под столбы. Для этого выкапывается яма глубиной не менее 1500 см, на ее дно насыпают гравий, сверху устанавливают опорные столбы, к низу которых для устойчивости приварены металлические планки. Вся конструкция заливается раствором из песка, гравия и цемента до уровня земли, а затем остается высыхать минимум на 2 недели. Только через этот промежуток времени на опоры можно навешивать каркас с калиткой.

Чтобы добиться равенства столбов при высыхании, к их верхушке приваривают планку, соединяющую столбы между собой и не дающую им отклоняться.

Изготовление каркаса для ворот и калитки из профиля

1. Чтобы сварить калитку из профиля, из металлических заготовок собирают внешнюю раму и на специальном столе сваривают все ее элементы между собой. Таким же образом можно сварить калитку из уголка. На этом этапе важно следить за герметичностью труб, чтобы исключалось попадание воды внутрь в процессе эксплуатации.
2. Затем варят внутреннюю конструкцию, уменьшенную по размерам по отношению к внешней.
3. Внутреннюю раму приваривают к внешней с периодичностью около 30 см маленькими 2-сантиметровыми швами. В случае, если ширина калитки будет более 1 м, в центре обязательно привариваю горизонтальный прут.
4. Затем на опорные столбы и каркас приваривают петли (в идеале — с механизмом из подшипников).
5. Сварные швы подвергают зачистке, тщательной шлифовке, грунтовке и покрытию антикоррозийной краской.

Финальным этапом работы над сварными воротами и калиткой считается укрепление обшивки, в качестве которой чаще всего выступают профнастил, дерево или поликарбонат. Если все детали конструкции изготовлены из металла — сначала их сваривают, обрабатывают, а только потом красят.
Сварная калитка, выполненная своими руками — это экономно, доступно и привлекательно, если в процессе работы соблюдались требования, а сварка проводилась по правилам.

Выбор профнастила, труб и электродов

Хотя главные рекомендации здесь будут посвящены вопросу, как сварить ворота и калитку из профтрубы, нужно посвятить несколько строк выбору профилированного листа для их изготовления. Закажите профнастил с размерами по длине, равными высоте будущих калитки и створок. На цене покупки это не скажется, а вам не придется резать заготовки и нарушать их антикоррозийное покрытие. Лучше всего для обшивки каркаса использовать профнастил марок НС-21 и С-20. Крашеный лист стоит несколько дороже, но он более защищен от коррозии. Оцинкованный профнастил стоит чуть дешевле, но он менее стоек к внешнему воздействию. Полезная ширина листов отличается от полной ширины, поэтому при расчете их количества учитывайте, что листы будут укладываться внахлест. На калитку уйдет только 1 панель. Чтобы не нарушать защиту кромок, ширину входа можно сделать в соответствии с габаритами листа. Его полная ширина составляет 1150 мм (С-20) или 1051 мм (НС-21).

Схема каркаса ворот для крепления профнастила.

Скорее всего, вы будете покупать трубы на той же металлобазе. Толщина их стенок не должна быть тоньше 2 мм. Такие параметры обеспечат достаточную жесткость конструкции.

Кроме того, более тонкие стенки профильных труб легче прожечь при сварке. Купите 10 м профтрубы 60х60. Эти стойки будут опорой для створок ворот и калитки с высотой 1,8-2 м. Длина трубы 40х20 будет зависеть от высоты и ширины створок и калитки. Для ворот с проемом в 3 м нужно 17 м профиля, а для калитки 1-метровой ширины – 7 м.

Исходя из толщины профиля, следует выбрать и электроды.

Оптимальное сечение стержня для сваривания каркаса из 2-миллиметровых труб – 2 мм.

Можно посоветовать приобрести электроды марки АНО-21. Если электроды долго хранились, их нужно прокалить в духовке при температуре 350°С. Время процедуры – около 1 часа. Если вы обладаете опытом в сварочных работах, можете использовать более толстые электроды, но их толщина не должна превышать 3 мм. При работе с ними важно не допустить перегрева металла.

Кроме того, усиленное плавление кромок профиля происходит из-за щелей на стыках между краями соседних заготовок. Чтобы свариваемые трубы плотно прилегали друг к другу, особое внимание уделяйте точности разметки. От нее напрямую зависит качество сварного шва. При разметке мест разрезов трубы линии наносите на все ее грани, чтобы отрезной диск шлифмашинки вести точно по ним. Более тонкие круги (1,8 мм) обеспечивают более точную резку. Однако круги потолще (2,2 мм) менее гибки, поэтому они прочнее и меньше отклоняются от «заданного курса».

Сварка рам створок

Схема монтажа столбов из профиля для ворот.

Сваривать каркасы створок и калитки лучше на ровной горизонтальной поверхности. Хорошо, если у вас есть сварочный стол. Отрезать торцы труб внешнего контура каркасов можно под углом 45°. Тогда более длинные участки профтруб должны соответствовать длине и ширине каждой рамы. Чтобы собрать из рамы правильный прямоугольник, нужно сложить 4 трубы на стол, проверить прямые углы угольником и промерить диагонали. Они должны быть равны. Слегка прихватите каркас сваркой и еще раз проверьте правильность углов.

Легким постукиванием молотка исправьте отклонения и наложите на стыки сварные швы. Сварка 2-миллиметровыми электродами ведется током 50-60 А. Ведите электрод к себе с отклонением от вертикали в 10-15°. Шов накладывается легкими челночными движениями стержня поперек стыка. Электрод держите в нескольких миллиметрах от металла. После проварки швов освободите их от окалины и обработайте шлифмашинкой.

Для жесткости конструкции к рамам в их средней части привариваются перекладины. Длина каждой должна быть меньше ширины створки и калитки на 40 мм. К слову, если вы не хотите собирать каркас с диагональными стыками, то все трубы режутся под прямым углом. Длина стоек должна равняться высоте ворот, а все перекладины должны быть меньше ширины створок на 40 мм. Верхние и нижние торцы профиля отглушаются привариванием стальных оголовков.

Установка столбов и навесов

Схема крепления профнастила.

Пока можете отложить рамы и заняться установкой опорных столбов. Длина каждого из них равна 3,3 м. Они вкапываются в землю на глубину 1,5 м. В любом случае их заглубление в грунт не должно составлять менее 1/3 их длины. Так обеспечивается их устойчивая вертикаль. К нижним торцам опор привариваются листы 20х20 см. Верхние торцы заглушаются оголовками. Ямы под столбы роются с учетом ширины створок и калитки. Очищенные от ржавчины и покрытые битумом в нижней части столбы устанавливаются в котлованы по отвесу или уровню и заливаются бетоном. Между столбами прокапывается траншея, в которую вкладывается уголок и приваривается к столбам. Он будет препятствовать смещению опор в грунте в дальнейшем. Траншею с уголком можно забетонировать.

Самый ответственный этап монтажа ворот – приваривание петель. Но перед этим необходимо установить рамы створок и калитки в соответствующие проемы. Каркас ворот лучше собрать в единую плоскость, прихватив створки между собой сваркой. После этого ворота фиксируются между столбов деревянными клиньями. Их можно установить в нужном положении и слегка приварить с помощью стальных полос к столбам. Если ворота установлены точно по уровню, то петли с каждой стороны будут вращаться вдоль единой воображаемой оси.

Для облегчения крепления навесов еще на сварочном столе к ним можно приварить стальные пластины. Прохождение швов проводится в несколько слоев. Часть навеса с шариком предназначена для крепления к столбам, а цилиндр со штырем приваривается к стойке створки. Петли с пластинами варятся по всему их периметру. После сварки швы обрабатываются шлифмашинкой с установленным зачистным кругом. Калитка устанавливается таким же образом, как и поворотные рамы.

Установка запоров и обшивка

Теперь к створкам привариваются петли с отверстиями для замка. Можно соединить рамы 20-миллиметровыми стальными трубами, которые варятся вдоль 1-й, 2-х или 3-х перекладин. Длина каждой трубки может составлять 20 см. В центре ворот на 2-х стойках вертикально привариваются трубы для штырей-фиксаторов. Их нижние торцы с помощью сварки скрепятся к уголку-перемычке. В калитке и столбе перед ней можно оборудовать петли для замка или устроить фиксаторы, сделанные по подобию воротных. Кроме того, в стойке калитки можно вырезать отверстие для установки врезного или накладного замка. Желательно, чтобы его корпус входил в пазы стойки без зазоров. После установки запорного механизма на столбе отмечается место для засова. Он приваривается к профильной трубе или, если засов будет в теле столба, вырезается в нем после открытия калитки. После монтажа трубок все временные перемычки срезаются. Трубы разрезаются вдоль разъема створок и нижней кромки каркаса ворот. Все наплывы сварки, заусенцы и т.п. снимаются зачистным кругом. В трубки вставляются стальные штыри.

Вся конструкция очищается от ржавчины, обрабатывается антикоррозийным составом, грунтовкой и окрашивается. Профнастил крепится к рамам саморезами или заклепками. Первый лист на створке устанавливается по уровню. Он фиксируется 2-мя саморезами. После этого крепеж врезается в каждую вогнутую волну на всех перекладинах. Следующий лист устанавливается по крайней волне первого. Если петли расположены на стороне обшивки, в полотне профнастила вырезаются соответствующие их размерам пазы.

Ворота из профильной трубы

Ворота и калитка из профтрубы

Изготовление красивых функциональных ворот – вопрос, актуальный для каждого владельца загородного дома. Несмотря на относительную простоту конструкции, хозяин может испытывать трудности с транспортировкой купленного изделия. Поэтому гораздо удобнее соорудить входную группу на месте и своими руками. Конструкция ворот состоит из каркаса и материала створок. Если полотно может быть разнообразным, то для рамки обычно берется профильная труба.

Профтруба – материал достаточно легкий, конструкция из него не нуждается в обустройстве фундамента. Хозяин может ограничиться бетонированием труб-опор. Сборку ворот легко произвести своими руками. Прочные и надежные, они простоят не один десяток лет.

Для их изготовления понадобятся:

  • Труба 50 х 50 мм для каркаса;
  • Профтруба 100 х 100 мм под опоры;
  • Трубы 40 х 20 мм для перемычек, повышающих жесткость и устойчивость всей конструкции;
  • Профлисты для обшивки полотна;
  • Саморезы для крепления;
  • Грунтовка и краска по металлу;
  • Замок, петли, вспомогательные материалы;
  • Ролики, если делаются откатные ворота.

По форме сечения профильные трубы бывают овальные, квадратные и прямоугольные. Более удобен в работе 2-й и 3-й вариант материала. Квадратная и прямоугольная форма уменьшает металлоёмкость и делает общую стоимость ворот бюджетной.

Как сварить калитку из профильной трубы

При создании калитки из металлопрофиля важно учитывать два момента:

  1. Удобный доступ к жилому зданию.
  2. Отсутствие впадин и ям под будущей калиткой. Ровная поверхность обеспечит чистый сухой проход без скопления воды и грязи.

Калитка из профильной трубы обшитой профнастилом

Определившись с местоположением калитки, приступают к замерам и созданию набросков. Работы начинают вести от готового проёма. Стандартными размерами калитки являются 1 м для ширины и около 2 м – для высоты. Более высокую конструкцию создать можно, но с учетом негативного влияния тяжелой конструкции на замок и петли. Во избежание порчи этих элементов калитку рекомендуется оснастить верхней вставкой-перекладиной. Нагрузка на опорный столб уменьшится, и ограда прослужит дольше.

Далее занимаются строительными работами:

  1. Возведение опорных стоек. Использование профтруб позволяет получить идеально ровные стойки без перекосов. Чтобы они не проседали, глубине закладки отводят 1 – 1,5 м. Опоры заливают раствором и дожидаются застывания 10 суток.
  2. Изготовление каркаса. Мастера рекомендуют брать металлическую профилированную трубу сечением 60 х 30. При создании рамки дополнительно понадобятся болгарка и сварочный аппарат. До нарезки трубы очищают, обезжиривают и покрывают антикоррозионным составом. Затем трубы разрезают по отметинам, предусмотренным чертежом (с соблюдением угла 45°). С интервалом 30 см приваривают продольные детали размером 1,75 – 1,90 м и 2 – 3 м. Поперечники берут размером не менее 90 см. Они укрепляют каркас и делают его более оригинальным.

На готовый каркас прикрепляют навесы, ручку и пластину для будущего замка. Сварочные швы рамы зачищают и окрашивают. Прочность конструкции повышают, разместив внутри меньший каркас.

  1. Установка калитки. Эта работа производится при помощи саморезов или заклепок. Профилированные листы крепят или на каждой волне, или через одну. Профлист также прибывают к центру каркаса (место нахождения металлической перемычки). В проём калитку помещают на петли или полимерные завесы. Чтобы дверца открывалась только в одну сторону, напротив фиксируют ограничительный уголок. Зазоры и планки обшивают полотном и оценивают результат всей работы.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

  1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
  2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
  3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Схема обшивки ворот из профнастила на профтрубы

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей. Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку.

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
