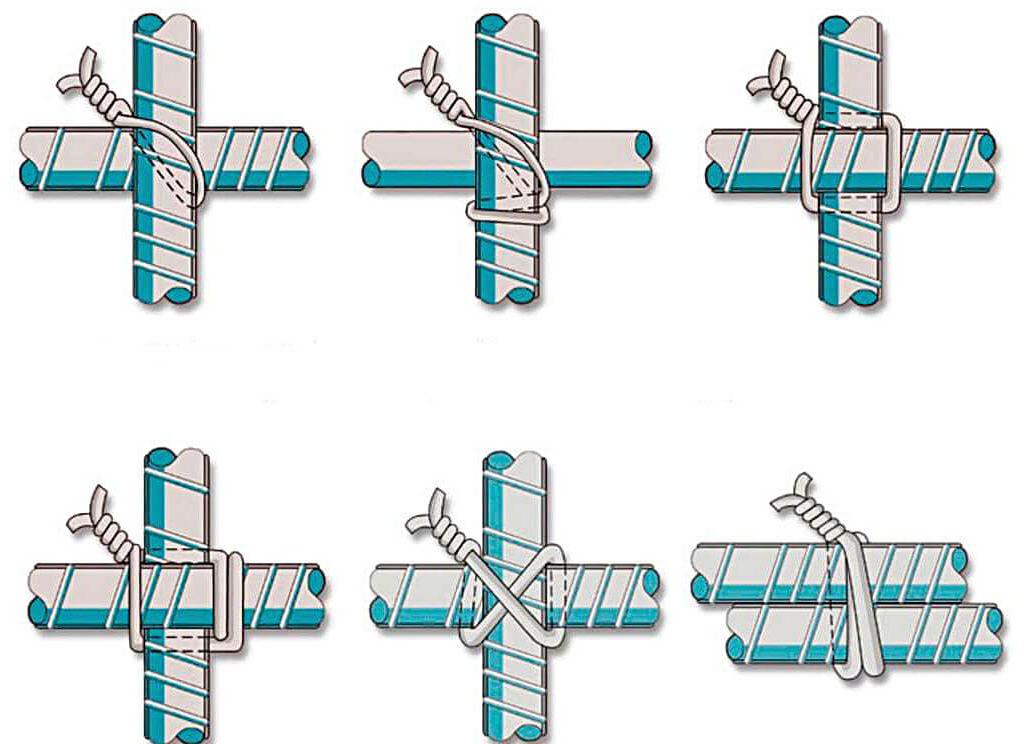

Схемы вязки проволоки
А теперь ответим на вопрос: как же все-таки правильно вязать арматуру для ленточного фундамента? Соединять прутья арматуры с помощью вязальной проволоки можно по нескольким схемам:
Правила вязки проволки
- Глухим узлом.
- Крестовым узлом.
- Двухрядным узлом.
- Вязкой узлов из проволоки в углах.
- Вязкой в пучке без подтягивания.
В любом случае для работы понадобится специальное приспособление для вязки. В специализированных строительных магазинах можно приобрести вязальный пистолет для арматуры. Более простым приспособлением является вязальный крючок. В крайнем случае, можно использовать обыкновенные пассатижи. Классический вариант вязки арматуры с помощью проволоки подразумевает выполнение следующих действий:
- Отрезают проволоку длиной около 30 см и складывают ее пополам.
- В левую руку берут проволоку, а в правую – приспособление для вязки.
- Проволоку подводят под соединение арматурных прутьев и вставляют крючок в проволочную петлю.
- Прутья огибают проволокой и кладут на крючок ее концы.
- Вязальное приспособление поворачивают в направлении движения часовой стрелки так, чтобы концы проволоки были замотаны вместе.
- В процессе вязки главное не перетянуть проволоку, чтобы избежать ее разрыва. По советам опытных мастеров достаточно сделать три оборота крючка.
- Крючок вытаскивают из петли – соединение завершено.
Весь процесс вязки очень трудоемкий и долгий, так как для армирования ленточных фундаментов требуются объемные каркасы достаточно больших размеров.
Пошаговая инструкция по укладке и вязке арматуры
Вязать арматурный каркас и укладывать его на место одному человеку достаточно сложно и неудобно. Лучше всего выполнять работу командой из двух или трех человек.
Наиболее простым и удобным способом считается вязка арматуры на земле с последующей укладкой готовых элементов каркаса в траншею.
Создавать металлический скелет нужно в определенной последовательности:
- Готовят прутья арматуры. Для этого необходимо разрезать длинные прутья на нужную длину.
- На ровной площадке укладывают два длинных прута и выравнивают их торцы.
- Отступив от края прутьев около 20 см, одним из способов привязывают с двух сторон горизонтальные распорки.
- Выдерживая расстояние от 20 до 40 см, привязывают аналогичные распорки по всей длине. В результате получился один элемент каркаса.
- Чтобы получить вторую часть, необходимо повторить действия.
- Далее нужно скрепить вместе обе части. Для этого по краям конструкций привязывают по две горизонтальные распорки.
- Теперь аналогичным образом связывают каркас по всей длине.
- На дно траншеи устанавливают подкладки, имеющие высоту около 5 см. На этих подкладках будет лежать нижний ряд каркаса. По бокам траншеи устанавливают подпорки, которые будут удерживать сетку в нужном положении.
- Далее измеряют не провязанные углы и стыки и отрезают соответствующие куски арматуры. Этими отрезками собранные на земле сетки будут связываться в единую конструкцию.
- Вязку арматуры выполняют методом внахлест. Вначале связывают нижние повороты, после переходят к вертикальным стойкам, а в последнюю очередь выполняют вязку верхних поворотов.
Другие способы соединения арматуры
Вязка арматуры считается самым надежным способом соединения прутков арматуры при создании каркаса для ленточного фундамента. Однако существуют и другие варианты монтажа металлического скелета:
- При помощи сварочного оборудования. Имея в арсенале сварочный аппарат и некоторые навыки по работе с ним, можно быстрее и проще создать каркас для фундамента из металлических прутьев. Но в этом случае стоит учитывать особенности такого соединения арматуры. Во-первых, сварка способствует утончению металла, делая его более хрупким. Во-вторых, сваренный каркас будет надежным лишь в том случае, когда правильно подобран металл и электроды, а также соблюдены все нормы и правила.
- Соединение внахлест. Этот способ предполагает не поперечное, а продольное соединение прутьев. При этом отдельные концы арматуры имеют выпуск не меньше 15 см для последующей обмотки проволокой.
- С помощью пластиковых ленточных хомутов. Такой способ может использоваться при строительстве фундамента под небольшие конструкции. Соединение пластиковыми хомутами делает процесс вязки несколько проще. Однако стоит помнить, что такой каркас менее устойчив к нагрузкам, а под воздействием низкой температуры пластик может лопнуть.
- С помощью зажимов или скоб, выполненных из пластика или стали.
Вязка композитной арматуры
Одним из видов композитной арматуры являются стеклопластиковые элементы, которые в последнее время пользуются большой популярностью при возведении фундаментов. Объясняется это наличием некоторых преимуществ:
- Более низкая цена.
- Небольшой вес.
- Не поражается коррозией.
- Высокие прочностные характеристики.
Соединение стеклопластиковой арматуры выполняют по тем же правилам, что и металлические прутья. Но следует выбирать способы, исключающие сгибание прутьев, так как стеклопластик при сгибе легко сломать.
Вязать современный армирующий материал можно традиционной вязальной проволокой. Однако наиболее эффективным считается использование специальных зажимов, для изготовления которых используется литой полиэтилен.
Вязка арматуры под ленточный фундамент – процесс не сложный, однако он требует внимательного отношения к каждому элементу. От правильной вязки арматурного каркаса зависит прочность и надежность основания и будущего строения в целом.
Технология возведения фундамента состоит из нескольких основных этапов: разметки, копки траншеи, укладки песчано-гравийной подушки, сборки опалубки, вязки каркаса из арматуры и заливки бетона. Все этапы должны выполняться в соответствии с необходимыми требованиями и строительными нормами, так как фундамент — это основа строения и малейшие погрешности в процессе его возведения могут существенно сократить срок службы.
Особое место в возведении фундамента играет вязка арматуры, правильно связанный каркас сделает сооружение максимально прочным. Такой фундамент не боится внешнего воздействия и не лопнет при малейших смещениях грунта. Поэтому в этой статье подробно разберем вопрос: как правильно вязать арматуру для фундамента?
Способы соединения арматуры
Рассмотрим основные способы соединения арматуры для фундамента. Опытными строителями практикуется четыре основных способа связывания арматуры для сборки различных каркасов и сеток:
- сварка арматуры;
- вязка арматуры проволокой;
- соединение арматуры нахлестом
- механическое соединение арматуры с помощью стальных муфт.
Все способы имеют свои плюсы и минусы. При строительстве небольших домов чаще всего используется монтаж арматурного каркаса с помощью сварки или вязка арматуры с помощью проволоки.
Вязать или варить арматуру
Сравнивать два этих способа не совсем корректно, так как это разные технологии, но все же есть ситуации, когда выбор между этими способами поможет сэкономить время и деньги, без вреда прочности сооружения.
Соединение арматуры с помощью сварки является одним из самых эффективных способов, но использование данного вида связывания арматуры не всегда уместно. Чаще всего оно используется для монтажа больших каркасов для многоэтажных построек и тяжелых кирпичных коттеджей.
Недостатки соединения арматуры с помощью сварки:
- необходимы профессиональные навыки или придется прибегать к услугам сварщика, что существенно скажется на стоимости конструкции;
- снижение прочности арматурных изделий в местах сварки;
- не возможность использования, например один самых востребованных классов арматуры А-400 (А-III) соединять с помощью сварки нельзя, не получится сварить и стеклопластиковую арматуру;
- возможность повреждения стыков при работах по уплотнению бетона вибраторами.
При строительстве частного дома, бани или другого сооружения рациональнее всего использовать вязку арматуры с помощью проволоки.
Преимущества и недостатки вязки арматуры проволокой
Преимущества:
- скорость работы — вязать арматуру проволокой просто и быстро, но при ручном способе вязке арматуры процесс становится весьма трудоемким;
- легко устранить недочеты — каркас для фундамента не должен быть идеально ровным, но все же небольшое отклонение или поломка при сварочном соединение и придется прибегнуть к дополнительным операциям, например к использованию болгарки для снятия треснувшей сварки, а в случае вязки проволокой обломившуюся проволоку можно даже не снимать, намотав поверх ее новую;
- вязку можно производить прямо в опалубке;
- низкая стоимость в сравнение со сварочными работами;
К основным недостаткам вязки арматуры проволокой относится шаткость получаемой конструкции.
Собранная конструкция имеет хорошую прочность, но при перемещении, например, при погружении в опалубку прочность теряется, этот эффект особо ощутим на стеклопластиковой арматуре. Дело в том, что арматура прогибаясь изменяет силу натяжки в местах вязки, поэтому вся структура начинает гулять, а установка арматуры становится непростым делом.
Инструмент для вязки арматуры
Вязку арматуры проволокой можно производить по разной технике и с помощью разных инструментов.
Инструменты и приспособления для вязки:
- крючок;
- подручные средств:
- самодельные крючки;
- шуруповерт с крючком;
- стальной пруток диаметром примерно 50 мм и длиной 250 мм;
- вязальный пистолет;
- плоскогубцы или пассатижи.
Крючок для вязки арматуры
Вязка с помощью магазинного крючка имеет два недостатка:
- ручная работа;
- необходимо набить руку для хорошей скорости.
Крюк для вязки арматуры
Как правило, такие крючки имеют удобную пластиковую ручку, наконечник из инструментальной стали и практичность в работе, стоимость их составляет в пределах 1 000 рублей.
В магазинах также можно найти автоматические крючки для вязки арматуры, правда отзывы о них разнятся. Многие говорят о малом ресурсе, другие о том, что проволоку толщиной более 2 мм данный инструмент скручивает с трудом. Есть и положительные отзывы.
Самодельный вязальный крючок
Строите баньку? Нужно связать небольшой каркас, но под руками нет инструмента? Можно смастерить самодельный вязальный крючок из подручных средств.
Самодельный вязальный крючок
Материалом для такого крючка может послужить стальной кусок проволоки подходящего диаметра, обычные гвозди или другие материалы. В качестве ручки можно использовать различные трубки, либо сделать деревянную ручку.
Шуруповерт с крючком
Для автоматизации процесса вязки можно использовать шуруповерт с самодельным крючком, который легко изготовить из шиферного гвоздя.
Шуруповерт с крючком для вязки арматуры
Такое устройство позволяет ускорить процесс, а с помощью регулятора вариантов крутящего момента инструмент можно настроить так, что натяжка связки будет максимальной, а проволока не будет обрываться.
Способы и схемы вязки арматуры проволокой
Вязать проволоку можно разными способами по разным схемам. Как правило они сильно не отличаются, в плане экономии и силе затяжки. Основное отличие в удобстве, какой способ вам больше понравится, тот и используйте.
Самый простой способ
Данный способ непременно является самым удобным и распространенным способом ручной вязки арматуры, отзывы о нем в интернете также только положительные.
Cхема:
- берем проволоку нужной длины и сгибаем ее пополам;
- согнутую проволоку снова сгибаем, но не до конца, а чтобы получился крючок;
- заносим проволоку под соединение арматуры (смотри рисунок) ;
Схема как вязать арматуру для фундамента
- вставляем крючок в петлю и цепляем свободный конец проволоки;
- делаем один оборот, придерживая свободный конец;
- теперь можно, натягивая крючок на себя, скручивать проволоку.
Более подробно и наглядно данный способ показан в видео в конце статьи. По этому способу вязать арматуру можно и в ручную крючком, и полуавтоматически с помощью шуруповерта.
>Фото бонус вязка арматуры
Небольшая подборка из 10 фотографий по вязке арматуры для фундамента.
Способы вязки арматуры
Существует два способа фиксации арматурных прутков: ручной и автоматизированный.
При ручном методе используются четыре вида инструментов:
- Пассатижи;
- Крючок (простой и реверсивный);
- Шуруповерт с насадкой.
Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.
Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.
Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.
Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.
Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.
Технология работы крючком
Ничего сложного в этой операции нет. Проделав ее несколько раз, вы быстро «набьете руку».
Суть метода заключается в следующем: место пересечения стержней охватывают стальной проволокой, сложенной вдвое. Вязальный крючок вставляют в петлю и захватывают им другой свободный конец. После этого инструмент вращают до момента стягивания. Концы проволоки загибают внутрь каркаса.
Мастера знают один маленький секрет, гарантирующий плотный контакт: немного не докрутив петлю, ее нужно потянуть на себя и только после этого довернуть до конца.
Схема вязки арматуры с помощью крючка
Работа с шуруповертом не имеет принципиальных отличий от вязки крючком. Преимущество заключается в более высокой скорости и меньшей трудоемкости. Используя шуруповерт, не забудьте выставить на минимум скорость вращения его патрона.
Электродрелью вязать арматуру не следует. Большая инерционность данного инструмента не позволяет точно определить момент завершения затяжки.
Способы соединения стальных стержней и основные виды узлов показаны на схеме ниже.
Вязка каркаса ленточного фундамента
На дно траншеи на подставки (бобышки) толщиной 4-5 см укладывают расчетное количество продольных стержней (диаметр 12-18 мм). Расстояние между ними зависит от размера фундамента и может составлять от 5 до 20 см. Если стандартной длины одного стального прутка (6 метров) не хватает на всю «ленту», то используют несколько стержней. Между собой их соединяют, соблюдая нормативный нахлест.
Подставки под арматурный каркас
К рабочим пруткам вертикально крепят хомуты из гладкой или рифленой стали диаметром 8-10 мм. Шаг хомутов по строительным нормам должен быть не менее 3/8 от высоты фундамента (20-50 см).
Установив хомуты, к ним проволокой крепят верхний пояс рабочей арматуры, соблюдая проектное расстояние между стержнями.
На углах и примыканиях хомуты ставят чаще (1/2 шага), а рабочую арматуру загибают, связывая со стержнями пересекаемого участка «ленты».
Длина загиба должна составлять не менее 50 диаметров рабочей арматуры.
Изготовление арматурного каркаса в траншее – работа трудоемкая и неудобная. Поэтому опытные строители используют вот такое простое приспособление.
Уложив продольные хлысты на деревянные подставки, к ним привязывают хомуты и нижний пояс рабочих стержней. Готовую конструкцию переносят и ставят в траншею.
Сборка арматурного каркаса монолитной плиты проще, чем ленточного фундамента. Конструкция здесь состоит из двух плоских сеток. Нижние стержни укладывают перпендикулярно с заданным шагом и связывают между собой. Затем в точках их пересечений ставят подставки из стальных прутков и прикручивают к ним верхнюю сетку.
Подставка для монтажа верхнего каркаса монолитной плиты
В последние годы для сборки каркасов начали использовать арматуру из стеклопластика.
Вязать ее можно несколькими способами:
- отожженной стальной проволокой;
- пластиковыми стяжками-хомутами;
- пластмассовыми клипсами-фиксаторами.
