Какое давление показывает манометр

1. Что такое манометр, вакуумметр и мановакуумметр ?

Манометр технический.
Манометр — это прибор, предназначенный для измерения избыточного давления рабочей среды посредством деформации трубчатой пружины (трубка Бурдона).

Вакуумметр технический.
Вакуумметр — это прибор, предназначенный для измерения разряжения рабочей среды посредством деформации трубчатой пружины. Стандартная шкала для вакуумметра от -1..0 атм. Шкала на вакуумметре всегда отрицательная, т. к. происходит измерение давления ниже атмосферного.

Мановакуумметр технический.
Мановакуумметр — это прибор, предназначенный для измерения избыточного давления и разряжения рабочей среды посредством деформации трубчатой пружины.
Вышесказанное по простому :
— если на шкале прибора только положительное давление, то это манометр.
— если на шкале прибора только отрицательное давление, то это вакуумметр.
— если на шкале прибора есть и отрицательное и положительное давления, то это мановакуумметр.
В промышленности и сфере ЖКХ наибольшее распространение находят манометры с трубчатой пружиной Бурдона. Это связано с простотой конструкции и относительно невысокой стоимостью.

Манометр «изнутри» .

2. Какие бывают манометры ?

Технические манометры — самые распространенные приборы для измерения давления воды, воздуха, газов, которые нашли широкое применение в сфере ЖКХ и промышленности. Если у Вас нет никаких специфических требований к прибору — то однозначно следует рассматривать технические манометры.

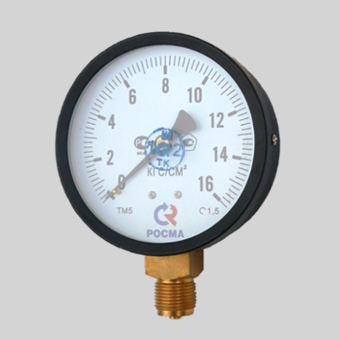

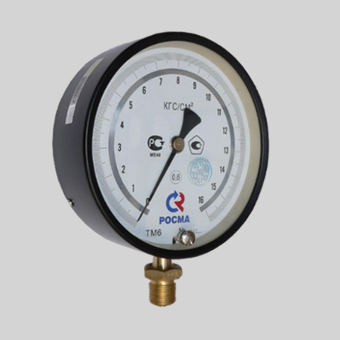

Технический манометр ТМ610Р.
Котловые манометры — это технические манометры с диаметром корпуса 250мм. Эти манометры применяются при установке на большой высоте или в труднодоступных местах, что позволяет снимать показания прибора с большого расстояния.

Котловой манометр ТМ810Р.
Виброустойчивые манометры — приборы для измерения давления в условиях повышенной вибрации на трубопроводе или установке. Эти приборы массово применяются на насосных станциях, компрессорах, автомобилях, судах и поездах.

Виброустойчивый манометр ТМ-320Р.

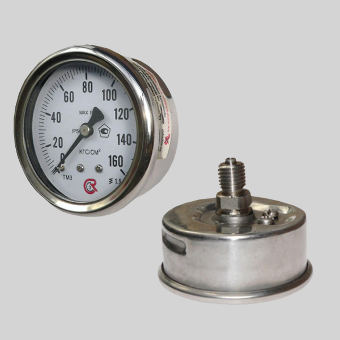

Коррозионностойкие манометры — приборы изготовленные полностью из нержавеющей стали и предназначенные для работы с агрессивными средами.
Коррозионостойкий манометр ТМ621Р.
Сварочные манометры — приборы предназначенные для контроля давления на кислородных и ацетиленовых редукторах, пропановых баллонах Сварочные манометры бывают кислородные (цвет корпуса синий), ацетиленовые (цвет корпуса белый или серый) и пропановые (цвет корпуса красный). На циферблате каждого прибора в кружочке стоит тип среды.

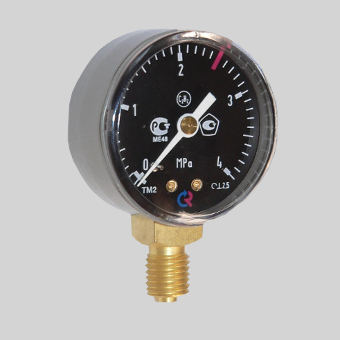

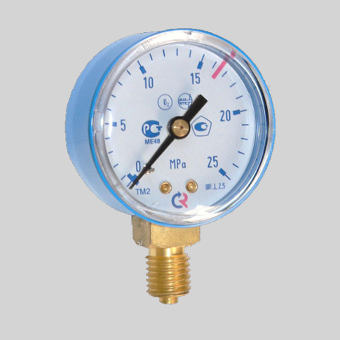

Сварочный манометр для кислорода.		Сварочный манометр для ацетилена.		Сварочный манометр для пропана.

Манометры точных измерений (образцовые манометры)— приборы с низким классом точности 0.6 или 0.4 применяются для опрессовки газопроводов, поверки технических манометров, а так же для измерения давления технологических линий, требующих повышенной точности измерения.

Образцовый манометр.
Манометры аммиачные— приборы для измерения давления в системах хладоснабжения. Эти приборы изготавливаются на базе коррозионностойких манометров с измененным циферблатом.

Аммиачный мановакуумметр.
Манометры автомобильные — приборы для измерения давления воздуха в шинах. Эти приборы можно купить в автомобильных магазинах или сервисных центрах.

Цифровые электронные манометры— бывают двух разновидностей: в моноблочном корпусе и комплект из преобразователя давления и электронного блока для индикации и регулирования параметров. Эти приборы применяются для точного измерения давления и в системах автоматизации технологических процессов.

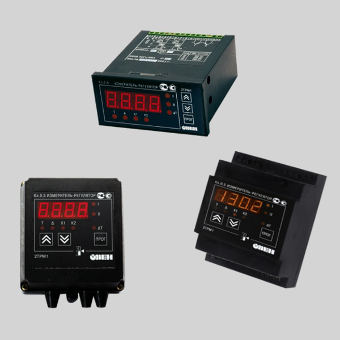

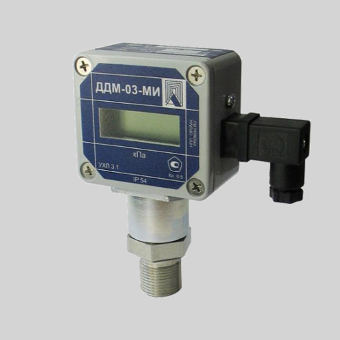

Преобразователь давления ДДМ-03-МИ.		Измерители-регуляторы 2ТРМ1.		Преобразователь давления ПД100.

Манометры электроконтактные— это технические манометры с электроконтактной приставкой предназначенные для коммутации контактов в системах автоматизации.

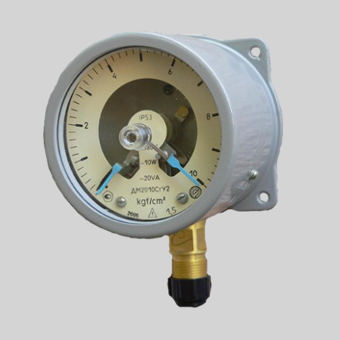

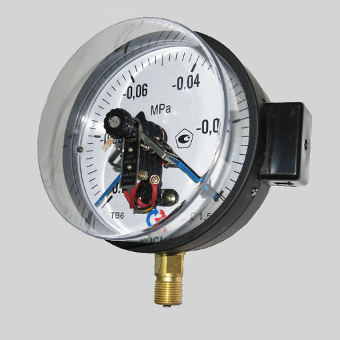

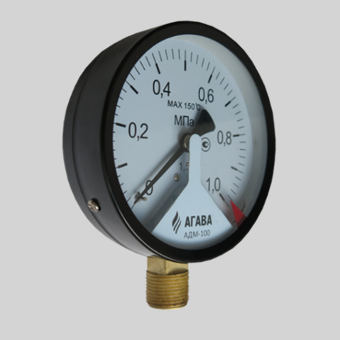

Манометр электроконтактый ТМ610Р-05.		Манометр электроконтактный АДМ-100.		Манометр электроконтактный ДМ-2010.

Принципиальным отличием этих приборов от всего многообразия манометров является наличие параметра исполнение манометра. На сегодняшний день эти приборы выпускаются в шести исполнениях.

3. Какие параметры важны при выборе манометра ?

В этом разделе мы рассмотрим все параметры, которые необходимо учитывать при покупке манометра. Это очень полезная информация для покупателей, у которых нет точной марки прибора или есть марка, но данные приборы нет возможности купить и нужно корректно подобрать аналоги.
Диапазон измерения— это самый важный параметр.
Стандартный ряд давлений для манометров:
0-1, 0-1.6, 0-2.5, 0-4, 0-6, 0-10, 0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600, 0-1000 кгс/см2=бар=атм=0.1Мпа=100кПа
Стандартный ряд давлений для мановакуумметров:
-1..+0.6, -1..+1.5, -1..+3, -1..+5, -1..+9, -1..+15, -1..+24 кгс/см2=бар=атм=0.1Мпа=100кПа
Стандартный ряд давлений вакуумметров:
-1..0 кгс/см2=бар=атм=0.1Мпа=100кПа.
Если Вы не знаете, какую шкалу купить, то выбор диапазона происходит довольно просто, главное чтобы рабочее давление попадало в диапазон от 1/3 до 2/3 шкалы измерения. Например у Вас в трубе обычно давление воды 5.5 атм. Для стабильной работы нужно выбирать прибор со шкалой 0-10 атм, т.к давление 5.5атм попадает в диапазон от 1/3 до 2/3 шкалы 3.3 атм и 6.6 атм соответственно. Многие задаются вопросом — что случится если рабочее давление будет менее 1/3 шкалы или больше 2/3 шкалы измерения? Если измеряемое давление меньше 1/3 шкалы то резко возрастет погрешность измерения давления. Если измеряемое давление больше 2/3 шкалы то механизм прибора будет работать в режиме перегрузки и может выйти из строя раньше гарантийного срока.
Класс точности— это допустимый процент погрешности измерения от шкалы измерения.
Стандартный ряд классов точности для манометров: 4, 2.5, 1.5, 1, 0.6, 0.4, 0.25, 0.15.
Как самому рассчитать погрешность манометра? Допустим у Вас манометр на 10 атм классом точности 1.5.
Это значит, что допустимая погрешность манометра 1.5% от шкалы измерения, т. е. 0.15 атм. Если погрешность прибора больше — то прибор необходимо менять. Понять без специального оборудования исправный прибор или нет по нашему опыту нереально.
Принять решение о несоответствии класса точности может только организация, у которой есть поверочная установка с эталонным манометром с классом точности в четыре раза меньше, чем класс точности проблемного манометра. Два прибора устанавливаются на линию с давлением и сравниваются два показания.
Диаметр манометра— это важный параметр для манометров в круглом корпусе. Стандартный ряд диаметров для манометров: 40, 50, 63, 80, 100, 150, 160, 250 мм.
Расположение штуцера— существует две разновидности: радиальное у которого штуцер выходит из манометра снизу и торцевое (тыльное, аксиальное) у которого присоединительный штуцер находится сзади с тыльной части прибора.

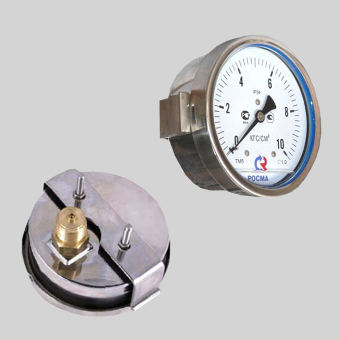

Манометр с радиальным штуцером.		Манометр с осевым штуцером		Манометр с осевым штуцером

Присоединительная резьба— наибольшее распространения на манометрах нашли две резьбы: метрическая и трубная. Стандартный ряд резьб для манометров: М10х1, М12х1.5, М20х1.5, G1/8,G1/4, G1/2. Практически на всех импортных манометрах применяется трубная резьба. Метрическая резьба используется в основном на отечественных приборах.
Межповерочный интервал— это срок когда необходимо делать переповерку прибора. Все новые приборы идут с первичной заводской поверкой, которая подтверждается наличием клейма поверителя на циферблате прибора и соответствующей отметкой в паспорте. На данный момент первичная поверка бывает на 1 год или на 2 года. Если манометр используется в личных целях и поверка не критична, то выбирайте любой прибор. Если манометр устанавливается на ведомственном объекте (тепловой пункт, котельная, завод и т. д.), то после окончания срока первичной поверки необходимо переповерять манометр в ЦСМ (центр стандартизации и метрологии) своего города или в любой организации, у которой есть лицензия на поверку и необходимое оборудование. Для тех кто постоянно сталкивается с поверкой манометров не секрет, что очень часто переповерка стоит дороже или сопоставимо со стоимостью нового прибора, а так же сдача прибора в поверку стоит денег даже если прибор повторную поверку не пройдет и к цене может добавиться ремонт прибора с последующей поверкой.
Исходя из этого у нас есть две рекоменации:
— покупайте приборы с первичной поверкой на 2 года, т.к. экономия 50-100 рублей на покупке прибора со сроком поверки 1 год может уже через год привести к расходам в 200-300 руб и к ненужной «беготне».
— перед тем как принять решение о переповерке приборов прокалькулируйте расходы на переповерку — в большинстве случаев намного выгодней купить новые приборы. Что нужно посчитать — стоимость поверки, несколько поездок к поверителю. Если в системе есть гидравлические удары, пульсация среды (близкое расположение насосов), вибрация трубопровода то после 2 лет эксплуатации обычно 50% приборов переповерку не проходят, а за нее платить надо, т. к. поверочные работы проводились.
Условия эксплуатации— если прибор будет работать на вязкой или агрессивной среде, а так же при использовании прибора в сложных условиях — вибрация, пульсация, большие (более +100С) и малые температуры (менее -40С) то необходимо выбирать специализированный манометр.

5. Как устанавливать манометры ?

Для установки манометра на трубу применяются трехходовые краны и игольчатые вентили. Для защиты манометров используются демпферные блоки, петлевые отборные устройства и мембранные разделители.
Трехходовой кран под манометр— это трехходовой шаровой или пробковый кран предназначенный для подключения манометра к трубопроводу или любому другому оборудованию. Допускается установка двухходового крана с возможностью ручного сброса давления с манометра при отключении. Использование стандартных шаровых кранов не рекомендуется, т. к. после закрытия крана механизм манометра находится под остаточным давлением среды, что может привести к преждевременному выходу его из стоя. На сегодняшний день это наиболее распространенный вид для присоединения манометров при давлениях до 25 кгс/см2. При больших давлениях рекомендуется установка игольчатых вентилей. При покупке трехходового крана необходимо убедиться, что резьба на манометре совпадает с резьбой на кране.

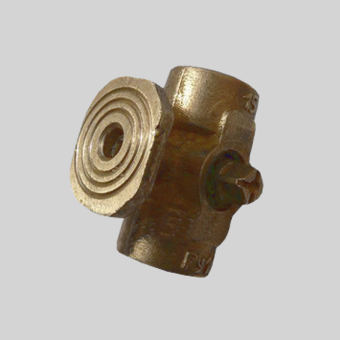

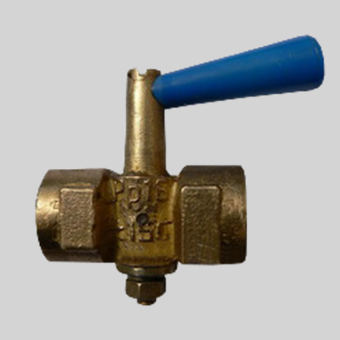

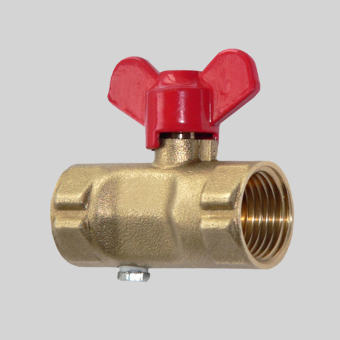

Кран трехходовой шаровый.		Кран трехходовой пробковый с контрольным фланцем.		Кран трехходовой пробковый с ручкой.

Игольчатый вентиль— это регулирующий вентиль гс возможностью плавной подачи рабочей среды у которого запорный элемент выполнен в виде конуса. Игольчатые вентиля нашли широкое применение для подключения различных приборов КИПиА к оборудованию с большими давлениями. При покупке игольчатых вентилей необходимо убедиться, что резьба на манометре совпадает с резьбой на клапане.

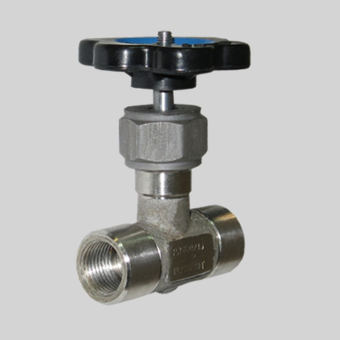

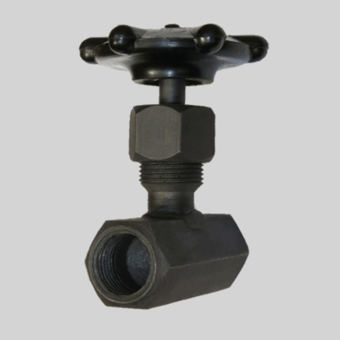

Игольчатый вентиль стальной.		Игольчатый вентиль нержавеющий.

Демпферный блок— это защитное устройство, которое устанавливается перед манометром и предназначенное для гашения пульсаций рабочей среды. Под пульсацией в данном случае подразумевается резкое и частое изменения давления рабочей среды. Основными «организаторами» пульсаций в трубопроводе являются мощные насосы без устройств плавного пуска и повсеместная установка шаровых кранов и дисковых затворов, быстрое открытие которых приводит к гидравлическим ударам.

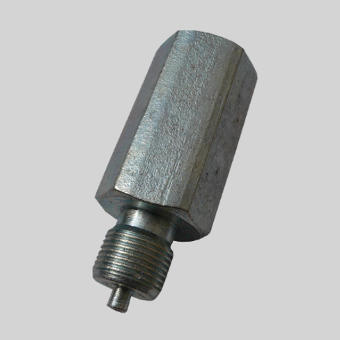

Демпферный блок.
Петлевые отборные устройства (трубка Перкинса)— это стальные трубки, которые предназначены для гашения температуры перед манометрами. Уменьшение температуры среды, приходящей в манометр происходит за счет «застоя» среды в петле. Данные устройства рекомендуется устанавливать при температуре рабочей среды более 80С. Существует два вида отборных устройств: прямые и угловые. Прямые отборные устройства устанавливаются на горизонтальных участках трубопроводов, а угловые предназначены для установка на вертикальных трубопроводах. Перед покупкой необходимо убедиться, что резьба на трубке совпадает с резьбой на трехходовом кране или манометре.

Отборные устройства ( прямое и угловое ).
Разделители сред мембранные— это защитное устройство для манометра, предназначенное для предохранения механизма прибора от попадания в нее агрессивных, кристаллизующихся и абразивных сред. При выборе мембранного разделителя необходимо обратить внимание на совпадение резьбы на манометре и разделителе.

Разделитель мембранный РМ.
При установке манометров есть несколько требований, обязательных к выполнению:
— монтажные работы с манометром необходимо производить при отсутствие давления в трубопроводе
— манометр устанавливается с вертикальным расположением циферблата
— вращение манометра производится за штуцер при помощи гаечного ключа
— прикладывать усилие к корпусу манометра запрещается

7. Как осуществляется поверка манометров ?

Манометр является средством измерения давления и подлежит обязательной поверке. Поверку манометров можно условно разделить на два вида:
— первичная поверка — это поверка, которая производится заводом изготовителем перед продажей прибора и подтверждается наличием клейма поверителя на стекле или корпусе манометра, а так же соответствующей отметкой в паспорте прибора. Первичная поверка без каких-либо проблем признается контролирующими организациями и прибор можно эксплуатировать до окончания этого срока.
— переповерка манометра — это поверка прибора, которая производится после окончания срока первичной поверки манометра. Перед переповеркой манометра необходимо убедиться что прибор исправен т. к. в случае неисправности прибора Вы за деньги, сопоставимые со стоимостью прибора, получите красивое уведомление о том, что прибор не исправен и его нужно ремонтировать или выбрасывать. Переповерка манометра производится в ЦСМ (центр стандартизации и метрологии) своего города или в любой организации, у которой есть лицензия на поверку и необходимое оборудование.

8. Какой манометр лучше купить ?

На сегодняшний день на рынке представлены около 10 российских производителей приборов, 2 белорусских производителя и несметное количество иностранных производителей приборов. Рассмотрим особенности каждых приборов.
— Российские заводы — наиболее оптимальный выбор для покупки манометров. Многие спросят — почему? Все довольно просто — российские манометры существенно дешевле импортных при сопоставимом качестве, срок первичной поверки 2 года в отличие от белорусских, выпускается вся линейка приборов от технических до коррозионностойких.
— Белорусские заводы — довольно дешевые приборы, но у них есть 3 существенных недостатка:
— первичная поверка на 1 год, что превращает их дешевизну в «миф» и «беготню» с перепроверкой.
— упрощенный механизм, который при серьезных нагрузках долго не работает.
— пластиковое стекло вместо приборного так же вносит сложности в эксплуатации и надежности прибора.
— Иностранные манометры — наш многолетний опыт торговли приборами показывает, что смысл в покупке аналогичен приобретению российского прибора, но только 2-3 раза дороже нет. Все объяснения продавцов иностранных приборах об уникальном качестве, супер технологиях и т. п. являются обычной уловкой для объяснения клиенту, почему он так круто переплачивает. Если условия эксплуатации сложные, просто нужно покупать специализированный прибор вместо технического и он будет без проблем работать. Если Вас терзают сомнения и у Вас есть возможность с помощью отвертки разобрать два аналогичных манометра российский и импортный — то Вам вряд ли повезет найти несколько отличий.
>Манометры Исключение составляют узкоспециализированные приборы с нестандартными шкалами и параметрами, которые в России не производятся.

9. На что важно обратить внимание при покупке манометра ?

— манометр должен быть новый. Многие продавцы приборов под словом новый понимают, что манометр не был в эксплуатации. Но манометру может быть 15 лет, а Вам будут рассказывать что он новый. Уточняйте год выпуска прибора или Вас может ждать неприятный сюрприз в виде покупки неликвида.
— на манометре или в паспорте должна быть отметка о первичной поверке. Есть продавцы неликвидов, которые затирают клеймо поверителя, чтобы нельзя их было обвинить в продаже старых приборов.
— поверка на манометр должна быть 2 года, если Вы купите прибор с первичной поверкой на 1 год — уже через год экономия улетучится и начнутся не нужные сложности.
— на манометр должен быть паспорт и действующий сертификат на средства измерения.
— если прибор новый и поверка на 2 года выбирайте самый дешевый вариант.
— обратите внимание на диапазон измерения, диаметр шкалы, тип расположения штуцера, тип резьбы и исполнение прибора — если Вы купите не тот прибор, то замена его может быть сопряжена со сложностями, т. к. если прибор имеет нестандартные параметры и изготовлен под Вас, то скорее всего его придётся оставлять себе на память.
— отзывы о манометрах в интернете можно поискать, но большая часть из них носят заказной характер и лучше опираться на советы людей, имеющих опыт реальной эксплуатации приборов.
— манометры стоит покупать в организации, которая вызывает у Вас доверие, т. к. продажа неликвидов времен СССР до сих пор существует и потом старые приборы будет довольно сложно возвращать или обменивать на нормальные приборы.
В этой статье мы постарались рассмотреть самые популярные вопросы о всем разнообразии манометров. Если Вы хотите, чтобы бы рассмотрены другие вопросы или с какими то ответами Вы не согласны — напишите нам и мы постараемся расширить статью исходя из Вашего опыта. В письме не забудьте указать Ваши данные, место, условия и регион установки.
>Совет 1: Как определить абсолютное давление

Единицы измерения и практическое применение

На практике абсолютное и манометрическое давление не являются одной и той же характеристикой системы. Поэтому для каждого из них используется свое обозначение. Наиболее распространенным приемом является добавление индексов. После буквы, обозначающей абсолютное давление, ставят индекс «а», а после манометрического – «м».
Такие обозначения наиболее часто используются в инженерных расчетах. При их выполнении необходимо использовать правильное обозначение давления, чтобы избежать ошибок. Разница между абсолютным и манометрическим давлением гораздо более заметна в случае, когда атмосферное давление имеет тот же порядок величины, что и манометрическое.
Пренебрежение атмосферным компонентом абсолютного давления в расчетах также приводит к серьезным ошибкам в проектировании. Это можно продемонстрировать путем изучения замкнутого цилиндра с идеальным газом при температуре 25оС и объемом 1 кубический метр. Если манометр на цилиндре показывает давление 100 Килопаскалей, а давление атмосферы не учитывается, то расчетное количество молей газа в цилиндре составляет примерно 40,34.
Когда давление атмосферы также составляет 100 Килопаскалей, то абсолютное давление на самом деле равно 200 Килопаскалей и правильным число молей газа будет 80,68. Фактическое количество молей газа станет в два раза больше по сравнению с первоначальным расчетом. Этот пример показывает важность использования правильного алгоритма расчета давления.

Гасители напора в разных типах канализационных систем

Колодцы для регулировки давления устанавливают в разных типах канализационных систем:

• Ливневой. Необходимость изменения давления возникает из-за большой длины локальных прямых веток, проложенных до входа в городскую систему.
• Локальной бытовой. Количество точек гашения и тип конструкции колодцев выбирают в зависимости от количества проблемных участков и характеристик конкретной сети.

Функции перепадных и колодцев гашения

Главная задача установки колодца гасителя напора в канализации – восстановление рабочих показателей давления, скорости течения и уровня заполнения трубы на сложных участках трубопровода.

Функции устройств регулировки:

• Понижение давления. Установка емкости большого объема снижает чрезмерное давление жидкости на стенки, возникающее внутри трубы.

Поток разбивается о стенку

• Повышение давления. При резком изменении уровня прокладки труб возникает необходимость создания большего давления для самотечного движения жидкости. Такие емкости устанавливают при обустройстве напорного типа канализации.
• Изменение направления потока и защита трубы. Чтобы избежать повреждения стенки трубы в повороте от удара потока на высокой скорости, устанавливают емкости, накапливающие жидкость. В следующий отрезок трубопровода сток подается под меньшим давлением.

Схемы изменения направления

Типы конструкций емкостей-регуляторов

Колодцы, предназначенные для гашения избытка давления, изготавливают в нескольких видах. Тип конструкции подбирают после изучения основных параметров, требующих регулировки. Все конструкции – трубчатого или шахтного типа. Внутренняя организация гасителей:

• Стандартные перепадные емкости: используются, если нужно снизить скорость на точке резкого перепада высоты трубы.

Перепадный резервуар

• Гасители с отбойной системой: внутри шахты устанавливают вертикальные стенки для гашения удара падающей жидкости.

Вертикальная отбойная стенка

• Колодцы с каскадным водобоем: обустраивают многоступенчатые отбойники в виде пластин внутри ствола. Монтируются на участках со значительным превышением скорости потока.

Кроме резервуаров гашения в системах канализации используют быстротоки с функцией повышения напора внутри системы. Колодец наполняется жидкостью из подающей трубы для нагнетания необходимого давления внутри следующего отрезка. Такие системы устанавливают, когда необходимо выполнить прокладку частной ветки на подъеме рельефа перед врезкой в городскую сеть.

Места установки точек регулировки давления в локальном трубопроводе

В частных канализационных трубопроводах устанавливают точки регулировки на длинных участках. Если общая длина ветки по прямой линии превышает 30 – 40 м, то целесообразно установить хотя бы один колодец-гаситель напора канализации. На прямой линии трубы, проложенной под наклоном, стоки развивают слишком большую скорость. Если нет поворотов, разветвителей или точек гашения, то в результате чрезмерной нагрузки произойдет разрыв стенки канализационной трубы.

Места установки перепадов и гасителей

В местах, где направление трубопровода резко меняет направление, при невозможности увеличить угол поворота устанавливают поворотные колодцы, чтобы снизить риск прорыва от гидроудара потока в месте поворота.

Установка гасителя в повороте

На сложных участках давление в трубе снижают при помощи монтажа перепадных колодцев. Тип внутреннего обустройства шахты выбирают в зависимости от высоты перепада и силы напора на входе. Емкость представляет собой шахту с входом в верхней части и отводом в нижней части боковой стенки.

Для ливневых трубопроводов используют колодцы гашения с монтажом фильтров. Вместе с дождевой водой внутрь трубы попадают листья, камни и мелкий мусор. Установленная на входе в колодец сетчатая корзина выполняет функцию механического фильтра.

Виды перепадных колодцев

Быстротоки в напорных сетях оборудуют электронасосами, если естественным путем поднять давление внутри системы до рабочих показателей невозможно.

В местах, где производится подсоединение напорной локальной сети к общей самотечной, обязательно устанавливают гаситель напора.

Материалы и чертежи: как правильно сделать гаситель

Самостоятельный монтаж и сборка конструкции может быть выполнена только при установке простого поворота или перепадного колодца в частной канализации. Сложные конструкции колодцев гасителей напора локальной, подключаемой к центральной, канализации устанавливаются по типовому проекту после согласования технических условий.

Предварительная схема для расчета

Схема шахты, диаметр и толщина стенок, места и размер отверстий для входа, проектируются с учетом характеристик локального трубопровода и показателей давления, скорости протока и перепадов высоты.

Чертежи основных конструкций для домашней канализации

В частной канализационной системе обустраивают перепадные и поворотные емкости для минимизации нагрузки на трубу. Используют готовые и сборные конструкции:

• Из пластика, ПВХ, стеклопластика.

Композитные промышленные гасители

• Из железобетона.

Схематический чертеж простого колодца–гасителя напора для установки в месте изменения высоты прокладки канализации.

Схематический чертеж простого колодца

По схеме рассчитывают основные показатели: высоту перепада, диаметр шахты, определяют точки врезки.

Готовые изделия из железобетона: сборные конструкции

Главное требование к материалу изготовления – герметичность и способность выдерживать нагрузку. Для изготовления колодцев гашения используют железобетонные заводские детали и кольца, оборудованные герметичным днищем. Изделия производят из специального раствора с низкой степенью проницаемости. Материал армируют.

Чертеж сборного колодца-гасителя

Преимущество сборки резервуара из колец — в наличии совместимых деталей разного диаметра. Если планируется установка шахты с сужающейся горловиной, на стыке конструкционных деталей устанавливают крышку с отверстием.

Замки с уплотнителями

Готовые колодцы оборудованы заводскими замками: такие крепления избавят от необходимости фиксировать соединения металлическими скобами и раствором. Отверстия для входа труб и отводящие патрубки выполняют по диаметру канализационных труб.

Элементы железобетонного колодца

Кольца для горловины по внутренней стенке имеют выступы – ступени, по которым осуществляют спуск для контроля состояния резервуара.

Из готовых деталей можно собрать ствол гасителя любой требуемой высоты, диаметра.

Пластиковые гасители: преимущества

Чертеж устройства пластикового гасителя

Заводские гасители из пластика – легкие конструкции с возможностью установки в сложных условиях. Для изготовления используют полипропилен, ПВХ, стеклопластик. Композитные искусственные материалы долговечны, гладкая поверхность стенок не пропускает влагу, не впитывает загрязнения.

Пластиковый гаситель: внутреннее пространство

Материал отличается стойкостью к химическим веществам, механическим повреждениям. Установка на глубине выполняется без дополнительной термоизоляции.

Заводские емкости из полимера

Пластиковые гасители выпускают в разных типоразмерах. Есть готовые решения для всех типов канализационных систем.

Монтаж конструкций: инструкция

Установку гасителей в локальной ветке канализации выполняют по схеме:

• В запланированной точке выкапывают котлован, превышающий размер колодца на 20 – 30 см.

Яма с плитой под днище

• После тщательного уплотнения грунта на дно укладывают плиту из железобетона (если планируют монтаж пластикового резервуара), выполняют подсыпку гравием и песком (если устанавливают бетонный колодец с днищем).

Вместо установки на плиту дно можно залить раствором

• Проводят монтаж конструкции.

• Проверяют соответствие мест врезки и отвода труб.

Если заводских отверстий нет – пробивают вход в месте врезки

• Соединяют трубы с патрубками и герметизируют соединения.

Изоляция стыков

• Внешние поверхности бетонных стенок обязательно изолируют водостойкими герметиками, утепляют детали выше точки промерзания.

Обмазка стенок

• Проводят обратную засыпку.

Что выбрать: пластик или бетон

Для домашней канализации предпочтительней использовать для установки на проблемных участках пластиковые колодцы. При грамотном монтаже такая емкость будет служить вечно. Железобетонные конструкции менее долговечны, но лучше подходят для применения в сложном каменистом грунте на большой глубине. Самый правильный выбор – заказ проекта домашней канализации с установкой. Перепадные и колодцы-гасители напора устанавливать самостоятельно специалисты не рекомендуют. Чтобы конструкция выполняла свои функции, перед началом работ необходимо точно просчитать ее параметры. Последствия некорректно работающего перепада могут быть неприятными – от прорыва труб до обратного перелива канализационных стоков.

Принцип работы устройства

Принцип работы колодца-гасителя для канализации отличается простотой. Жидкость изначально направляется в специальный резервуар, в котором осуществляется ее накапливание. После резервуара, транспортировка стоков осуществляется с использованием насосного оборудования в другую емкость и передается в систему. В конструкции бытовой канализации под данным резервуаром принято понимать специальный отстойник, если же речь идет об автономных системах, устанавливаются колодцы дренажного типа, в которых осуществляется фильтрация жидкостей и последующая ее передача в грунт, впитывание. Однако стоит отметить, если в поселке, другом населенном пункте имеется центральная магистраль, в конструкцию предусматривается врезка всех используемых локальных трубопроводов.

Развитие интенсивности течения потока жидкости наблюдается именно на участке протекания от станции насосного оборудования и вплоть до точки врезки в систему. В этом месте как нельзя уместным будет установленныйгаситель напора, способный осуществлять систематический контроль над наблюдаемым параметром движения. Что важно, перед входом в магистраль потребуется дополнительно монтировать смотровой колодец, который принято совмещать с системой контроля перепадов, тем самым осуществляя гашение излишнего значения в указанном участке трубопровода.

Оборудование для повышения интенсивности движения потока

В том случае, если необходимо увеличить параметр скорости протекания жидкости в трубопроводе, установленный перепадный колодец предусматривает дополнительное включение в конструкцию гидравлического затвора.

В камере накапливается определенное количество сточной жидкости, и обеспечивается создание давления, посредством которого поток в дальнейшем выводится через альтернативный клапан с уже необходимой скоростью.

Аналогичным оборудованием является быстроток, который представляет собой специальную разновидность, способную регулировать параметр скорости потока. Конструктивно колодец представляет собой специальный лоток, либо же канал, имеющий значительный наклон, использование которого позволит гарантировать перемещение сточных вод по уровням, от верхнего до нижнего. При такой манипуляции скорость потока возрастает примерно на 5-10 метров за секунду. Устанавливается колодец с дополнительным быстротоком в составе локальной системы самоточного типа. Это наиболее актуальное решение в том случае, когда имеются сомнения в свойствах трубопровода к самостоятельной очистке от скопившегося осадка. Площадь же лотка при этом рассчитывается, основываясь на непосредственной скорости движения отработанной жидкости.

Как показывает практика, обслуживание подобного оборудования может быть выполнено максимально легко и с минимальными усилиями.

Низкое давление в водопроводе, вызванное такой причиной, как слабый напор на входе, возникает по вине водоканала. Несвоевременный ремонт и засорение труб могут снизить давление при нормальной подаче, а ошибки при разводке труб внутри жилого помещения не обеспечат правильную раздачу воды. В зависимости от причины возникшей проблемы ее должны устранить сами жильцы, управляющая компания или муниципальные водосети.

Чем регламентируются

Порядок регулирования параметров водопроводных систем в малоэтажных и высотных многоквартирных домах относится к строительной сфере и описан в нормах и правилах, разработанных Госстроем СССР в 1985 г. и в дальнейшем дополненных. Краткое наименование документа – СНИП 2.04.01-85, он характеризует организацию внутреннего водопровода и канализации в жилых и административных постройках различной этажности.

В многоквартирном доме

Особенности организации подачи холодной и горячей воды в здания связаны с выбором правильных значений давления в месте подключения и устройством системы трубопроводов, чтобы обеспечить нормальный поток в верхней части дома и исключить избыточный напор в подвале и на первых этажах. Равномерное течение воды в трубах по всей высоте здания обеспечивается дополнительной регулировкой.

Схема водоснабжения в многоквартирном доме

Правильно рассчитать схему водоснабжения можно на основании следующих показателей:

• высота этажа и их количество в здании: при отклонении высоты по перекрытиям от нормативных 4 м, расчет должен проводиться с учетом фактических параметров;
• минимальное давление для сооружений подобного типа: для жилых домов – 1 атм., к производственным и складским помещениям применяются особые требования;
• дополнительная информация о запланированном сверхнормативном потреблении, например, размещение бассейна на цокольном этаже.

В результате расчетов входного давления и его распределения по высоте получают требования к организации трубопроводов, их диаметрам и средствам регулировки для обеспечения нормативных значений входного потока.

В частном доме

Схема водоснабжения в частном доме

Оптимальное распределение давления в частном доме низкой этажности – более простая задача, чем проектирование трубопроводной системы в многоэтажке. Расчет делается при закладке фундамента. Если здание выше 20 м и водопровод планируется организовать по всей высоте, необходим расчет потребления по аналогии с проектированием многоэтажного дома.

Если помимо бытового потребления планируется строительство бани с бассейном или работа устройства автоматического орошения, следует учесть дополнительный расход воды на эти цели.

При каких значениях нормально функционирует техника

Скорость подачи воды в водопроводной сети должна обеспечивать бесперебойное функционирование сантехники и потребляющей воду бытовой техники. Большинство устройств спроектированы для минимального расчетного давления 0,2 атм., однако для качественной работы требуется больший напор.

Бытовая техника требует следующих показателей:

• для стиральных машин оптимальное давление – 2 бара, хотя они могут работать при более низких значениях за счет специальных клапанов;
• работоспособность машин для мытья посуды обеспечивается при поступлении воды в систему с усилием не ниже 1,5 бара.

Специфические требования к водообеспечению можно найти в описании бытовой техники, производитель может установить повышенные нормативы для входящего потока. Минимальные требования к поступлению воды предъявляет классическая сантехника – для унитаза и смесителей в раковине достаточно 0,2 атмосферы.

Для полноценного потребления

Если напор воды в кране в норме, большинство бытовых сантехнических приборов будут функционировать нормально, даже если давление незначительно превышает нижнюю границу стандарта. При этом нормальную работу и долгий срок службы сложной техники можно обеспечить только при следующих значениях:

• джакузи и гидромассажная ванна – от 2 бар;
• система полива – 3,5 бара.

Понятие полноценного потребления предусматривает одновременное подключение всей сантехники и приборов.

Это возможно, если суммарный напор составляет 2 атм. и выше. Стабильная работа будет обеспечена при значениях от 4 бар.

Опасность излишне сильной подачи

Если давление превышает рабочее, в системе водоснабжения может появиться механическое напряжение на стыках труб и в местах подключения бытовой техники, в результате чего возможны разрывы и протечки. Защитить оборудование от негативного воздействия избыточного напора можно, установив регулирующие давление редукторы. Дополнительные меры требуются, если скорость потока в подводящей системе нестабильна, наблюдаются резкие скачки и падение давления.

Как узнать давление воды в квартире

2 основных метода определения силы потока в домашней сети самостоятельно:

1. При помощи манометра, подключенного к гибкому шлангу душа.
2. Оценив объем воды, вытекающей из полностью открытого крана в минуту или другой временной период.

Показания прибора должны соответствовать цифрам из СНиПа, при визуальной оценке емкость объемом 3 л должна наполняться меньше, чем за 7 секунд.

Как определить, кто виноват в слабой подаче

Причиной недостаточного напора воды в системе могут быть:

• неисправность сантехники (засор в трубках смесителя, неполадки системы слива в унитазе);
• налет в трубах, препятствующий нормальному потоку;
• засорение фильтров;
• неправильный подбор диаметров трубопроводов внутри помещения;
• потери на магистрали, приводящие к снижению давления воды на вводе в жилое здание.

Проблемы, возникшие внутри помещения, должен решать собственник, вне зависимости от того, проживает он постоянно на этой жилплощади или нет. Если же поток в трубах на этаже ниже установленного государственными стандартами, устранение проблемы находится в зоне ответственности управляющей компании. За подачу по магистральным водопроводам отвечает водоканал.

В частном доме с централизованным водоснабжением граница ответственности между собственником и водоканалом проходит на входе в здание. Если забор воды производится из скважины, ответственность за недостаточное давление несет владелец.

Нормативные документы и определение значений

Норматив давление воды в квартире регулируется в 2019 году СНиП 2.04.2-84. Согласно данному регламенту проектируются централизованные системы водоснабжения в многоквартирных домах.

Минимальное значение для первых этажей, в соответствии со СНиП считается 1 бар. Это значение соответствует 10 метрам водного столба.

Каждый дополнительный этаж увеличивает значение входного давления на 0.4 бар. Для пятиэтажного дома, таким образом, минимальное значение напора равняется примерно 2,6 бар.

Для обеспечения водоснабжения недостаточно обеспечить напор на начало подачи, обычно с первых этажей. В высотных домах необходимо дополнительно регулировать напор воды.

Без регулировки избыточное давление на первых этажах просто выбьет краны и фитинги. Нерегулируемый напор может повредить оборудование и вывести из строя бытовую технику.

Значения напора воды для потребителей, согласно СНиП следующие:

• Минимальное значение для горячей воды 0.3.
• Минимальное значение для холодной воды 0.3.
• Максимальное значение до 6 атмосфер для холодной и до 4, 5 для горячей.

При снижении напора ниже установленных минимумов или при подаче давления выше максимума, жильцы вправе подать жалобу на управляющую компанию.

Стоит отметить, что минимальные значения достаточны для работы бытовой техники, такой, как посудомоечные и стиральные машины, но недостаточны для устройства душевой системы «тропический ливень», бассейнов и джакузи, некоторых продвинутых моделей стиральных машин.

При покупке подобной техники с размещением в многоквартирном доме следует заранее побеспокоиться о необходимости дополнительного водонапорного оборудования и согласования его размещения.

Почему давление воды в квартире действительно важно

Давление или сила напора воды важны для нормальной работы водопроводных систем. Краны, муфты, вентили, изготавливаются из расчета нормального напора и не будут полноценно функционировать без обеспечения нужного давления.

Минимальные значения напора воды для нормальной работы техники:

• Для нормальной работы крана со смесителем и унитаза с бачком достаточно 0.2 атмосферы.
• 0.3 –ванна, душ, душевая кабина, биде.
• Для джакузи, тропического ливня, гидромассажной ванны требуется 4 атмосферы.
• Стиральная, посудомоечная машина – 1,5-2 атмосферы.

Таким образом, мы видим расхождения между значением минимально допустимого по закону напора и необходимым значением для работы техники.

Жаловаться можно только в том случае, если напора не хватает даже на работу обычных кранов, унитаза и душа. Во всех остальных случаях проблемы придется решать самостоятельно.

В большинстве случаев в городские квартиры вода подается под давлением 2-4 атмосферы. К сожалению, это не касается верхних этажей и плохо спроектированных систем водоснабжения.

При неправильной работе напорного оборудования и недостаточном давлении могут возникать ситуации, когда спущенный бачок у соседей или включенный душ, становится причиной перепада давления воды у других соседей.

В этом случае жаловать на управляющую компанию и требовать ремонта и замены оборудования или водопроводных труб просто необходимо.

Что может повлиять на низкую подачу воды:

• Проблемы и неисправности, низкая мощность центральных насосов, отключение насосов из экономии.
• Засоры в стояках на подаче воды.
• Проблемы распределительного оборудования.
• Неправильный монтаж труб, врезки в водопровод, отводы на сторонние нужды, утечки.

Как определить значение напора воды

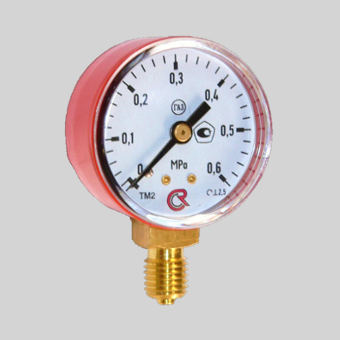

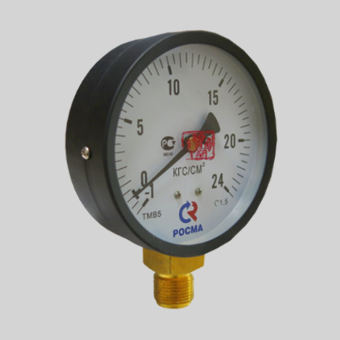

Для замера напора используется манометр, который подключается через переходник.

Самый простой «народный» способ определить давление воды – открыть краны на полную и подставить трехлитровую банку. При должном напоре банка должна наполниться за 7 секунд или даже быстрее.

Как увеличить давление воды в квартире

В большинстве случаев, при подаче обоснованных жалоб, вы можете рассчитывать на перерасчет стоимости услуг. Возможно, при большом количестве жалоб от жильцов, вам удастся добиться ремонта.

Но что делать, если давление соответствует минимальным нормам, а установить стиральную машину все же необходимо?

Проблему решит установка проточного малогабаритного насоса. Вес насоса, обеспечивающего работоспособность одной единицы техники, составляет около 3 кг.

Можно настроить насос на автоматическое включение при падении давления воды на определенное значение. При отключении насоса, вода идет методом самотека. В большинстве моделей встроена защита от холостого хода.

При перебоях в подаче воды, возможно, имеет смысл задуматься об установке накопительного бака или бойлера с объемным баком и регулировкой температуры подачи.

Законодательство и нормативы гарантируют минимальные нормы давления. В большинстве случаев, жильцы сами решают, какое давление воды должно быть в квартире и отвечают за оборудование, установленное внутри квартиры.

Обратите внимание, что установка дополнительного насосного оборудования и бойлеров увеличат расходы по энергопотреблению.

При покупке гидромассажных ванн внимательно читайте инструкцию и уточняйте возможность установки и работоспособности при существующем давлении.

Возможные причины

Первым делом следует установить причину, по которой возник плохой напор

Если открыв кран, вы обнаружили лишь слабую струйку воды, не стоит паниковать. Однако оставлять эту проблему без решения также не стоит. Плохой напор не только причиняет неудобства, но еще и свидетельствует о наличии каких-либо неисправностей внутри квартиры или на общих сетях.

Если не устранить проблему вовремя, это может привести к неприятным последствиям. Первым делом следует установить причину, по которой возник плохой напор. Сначала следует проверить, до конца ли открыт вентиль на кране. Если с этим все в порядке, то нужно проделать то же самое с остальными кранами в квартире.

Не лишним будет поинтересоваться, как обстоят дела с напором воды у соседей. Если вода плохо течет из всех кранов, и такая же проблема есть в соседских квартирах, то причины следует искать в общедомовых или городских сетях. Когда слабый напор только внутри квартиры, но и неисправности следует искать здесь.

Чаще всего причинами плохого напора в кране становятся:

1. Неисправности водопровода вне дома. Магистральные трубопроводы могут засоряться, приходить в негодность. Кроме того, нередко возникает недостаток давления в трубах. Это особенно актуально в районах с уплотненной застройкой.
2. Проблемы с трубами в общедомовых сетях. Стояки в доме могут также засоряться, а трубы приходить в негодность. Далеко не все проживают в новых домах, а в домах старой постройки трубы находятся не в самом лучшем состоянии.
3. Засоры или неисправность водопроводной системы в квартире. В трубах может образовываться ржавчина, накипь, поэтому старые трубы следует менять. Однако, если новые трубы плохо установлены также возникают проблемы с напором.

Проще всего, когда проблема в самом кране внутри квартиры. Заменить несколько деталей или даже сам кран несложно, недорого и не занимает много времени.

Что делать

Обнаружив проблему, нужно заняться поиском ее причины. Как говорилось выше, сперва нужно удостовериться, что вентиль крана повернут до конца. Затем стоит проверить остальные краны, а также узнать, как обстоят дела с напором воды у соседей.

Самостоятельно установить неисправность не всегда просто, особенно, когда она не внутри квартиры. Поэтому для проверки водопроводного оборудования лучше вызвать сантехника. Он поможет выявить причину слабого напора и устранить проблему.

Почистить смеситель

Для жильца квартиры лучше всего, если проблема обнаружится в кране. Почистить смеситель или даже заменить кран полностью можно и самостоятельно. Для этого сначала следует открутить и проверить распылитель с носика крана (аэратор). Если с ним все в порядке, то проблема может быть в кран-буксе.

Иногда целесообразнее заменить весь кран целиком, чем постоянно менять разные детали. Если замена деталей или всего крана производится самостоятельно, то стоит предварительно отключить воду.

Прочистка водопроводных труб

Если трубы старые, то в них скапливается ржавчина, накипь, частички разных веществ. Разобраться с трубами самому уже сложнее. Поэтому их прочистку все-таки стоит поручить специалисту.

Альтернативой прочистке может стать замена труб. Если они старые, изношенные, то лучше не дожидаться следующей неисправности, а поставить новые. Главное, чтобы они были правильно установлены и загерметизированы во избежание протечек и снижения давления.

Проблема в газовой колонке

Проблема может быть в образовании накипи или засоров

Жильцам квартир с газовыми колонками проблемы с напором воды также знакомы. Причиной плохого поступления воды может служить недостаток мощности самого устройства. Тогда для ее устранения потребуется заменить колонку.

Проблема также может быть в образовании накипи или засоров в самом баке или отходящих от него трубах. Восстановить нормальный поток воды поможет их прочистка. Поручить эту работу лучше специалисту, чтобы не создать новых проблем.

Куда обращаться

Если после первоначального осмотра установлено, что причиной слабого напора является кран или трубы внутри квартиры, то устранять проблему должен ее владелец. Он может сделать это самостоятельно или вызвать сантехника. Если знакомых сантехников нет, то можно обратиться за помощью в УК.

Когда проблема не внутри квартиры или ее владелец не знает, в чем причина, то следует обратиться в УК или ТСЖ. Заявление лучше подавать письменно в двух экземплярах. Второй после проставления отметки о принятии документа стоит забрать себе.

УК или ТСЖ должны принять заявку от потребителя и направить своего специалиста для проведения осмотра. После выявления причины плохого напора специалист может устранить ее. Если устранение проблемы находится вне его компетенции, то вопрос об устранении неполадок решается с уполномоченными лицами.

При отсутствии ответа от УК или отказе что-либо делать, можно пожаловаться в жилищную инспекцию или иной контролирующий орган. Принудить указанные организации к исполнению своих обязательств также можно через суд. Жалобы могут носить как индивидуальный, так и коллективный характер.
