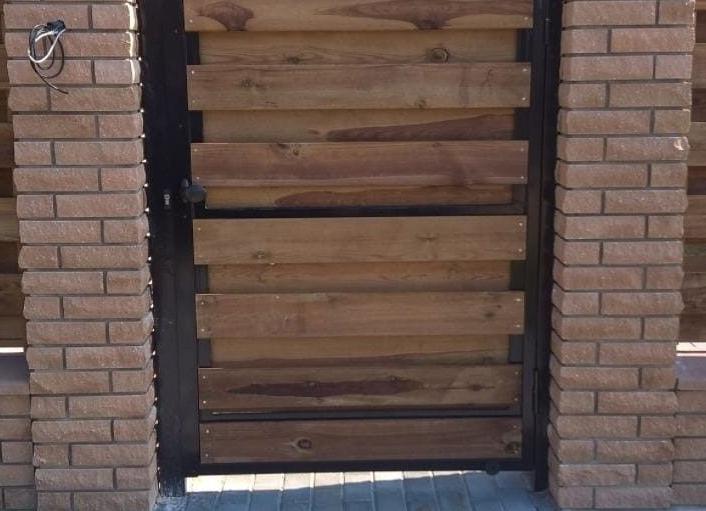

Калитка из дерева

Устройство

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Необычные калитки с деревянным каркасом и оригинальным заполнением

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

С каркасом из профильной трубы с профлистом, металлом…

Самый, пожалуй, универсальный вариант калитки — с каркасом из профильной трубы или металлического уголка. На металлическое основание можно прикрепить любой материал заполнения: древесину, листовой металл, профнастил, металлический штакетник, плоский шифер, поликарбонат, сетку-рабицу, металлические пруты, кованные или гнутые элементы… сделать комбинацию из нескольких материалов. Вариантов очень много, если хотят сделать калитку, обычно подразумевают именно квадратную трубу, а оформление подбирают в одном стиле с оградой.

Каркас из профильной трубы. Заполнение — холодная ковка и древесина

Размеры и материалы

Для калитки со сплошным заполнением (древесины, листовой металл, профлист и т.д.), для столбов берут профилированную трубу сечением 60*60*3 мм. Более толстые стенки брать можно, более тонкие — лучше не надо. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких наружных оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см.

Еще стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого числа и высоты калитки изготавливают столбы.

Дополнительные укосины увеличивают жесткость

При помощи бура в земле делают отверстие, на дно которого засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом и другим строительным мусором), утрамбовывается, заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас к столбам. Если вы хотите сделать калитку правильно, именно так и поступайте.

Пример самостоятельного изготовления: фотоотчет с пояснениями

Ограда — из профлиста с кирпичными столбами, соответственно и калитка из профлиста. В столбы еще при строительстве замурованы металлические пластины, сваренные с трубой в середине. Решено сделать калитку с дополнительными укосинами — чтобы профлист был жестче закреплен, а также чтобы усилить зону крепления замка. Замок — старый пока, возможна замена.

Конечный результат

Каркас калитки варим при помощи инверторного сварочного аппарата из профильной трубы 40*20*3 мм. Ставить будем»по месту», привариваясь к закладным. Отрезаем заготовки:

• две поперечины длиной от одного столбы до другого (получилось 108 см),
• две стойки — высотой 185 см.

Варим раму

Поперечины не привариваем, а только «прихватываем» к закладным пластинам — чтобы держались. Буквально по две точки сварки на место крепления. Перед сваркой второй стороны проверяем горизонтальность перекладины. Кладем строительный уровень, корректируем положение, потом прихватываем. Итак, получится, что в проеме две горизонтальные перемычки.

Прихватываем поперечины к закладным двумя точками

К установленным поперечинам привариваем вертикальные стойки. Они должны быть вертикальными — в месте соединения с перемычками угол строго 90°. Проверяем в процессе соединения, при необходимости корректируем. Еще: шов должен быть хорошим, прочным, обвариваем со всех сторон, по периметру трубы.

И с другой стороны

В результате получилась рама прихваченная к столбам. Еще раз проверяем углы, иначе потом может перекосить, калитка перестанет закрываться/открываться.

Ставим петли

Далее самый ответственный момент — надо приваривать петли. Взяли стандартные металлические петли для распашных ворот, которых полно в любом строительном магазине и на рынке. Они должны быть установлены строго вертикально, да еще обе на одной оси. Иначе калитка не будет открываться.

Привариваем петли.

Калитка с каркасом из профильной трубы — устройство и размеры

Первой привариваем нижнюю петлю, множество раз перепроверяя ее вертикальность уровнем. Вторую стараемся установить на том же оси. Сначала прихватываем к закладной, проверяем и лишь потом, если все совпало, тщательно провариваем шов. Если все рассчитано правильно, петля прилегает к трубе каркаса, так что приварить труда не составит.

Петля приварена на калитку

Когда петли установлены, убираем «прихватки», которые держат калитку. Она волшебным образом теперь открывается/закрывается. Далее дело за малым — приварить укосины. Работа элементарная: отрезаем куски трубы одинаковой длины, прикладываем к предполагаемому месту установки, отмечаем мелом как надо срезать. Берем болгарку с режущим диком по металлу, отрезаем, проверяем, если надо, дорабатываем (болгаркой или напильником — в зависимости от величины «косяка»). Когда укосина «стала», привариваем ее.

Приварить укосины несложно

Аналогично довариваем усиление под замок на калитку. Для монтажа старого металлического замка вверху понадобилось приварить кусок уголка, иначе не получалось его закрепить.

Сделать калитку — это еще и приварить замок (когда покрасится, будет выглядеть лучше)

Последние сварные работы — надо закрыть открытые срезы труб, которые направлены вверх и в стороны. Если их не закрыть, в них будут попадать дождевая вода и снег, трубы начнут ржаветь изнутри, что ускорит смерть каркаса. Сварка на этом этапе не обязательна, можно заделать силиконом или найти пластиковые крышки подходящего размера.

Финишные работы

Это все. Калитку почти сделали. Далее — стандартные работы по металлу — шлифовка, грунтовка, покраска каркаса и последним этапом — крепление заполнения. В данном случае оно ничем не отличается от монтажа профлиста на забор.

На УШМ (болгарку) ставим наждачный круг по металлу, зачищаем все места сварки, убирая ржавчину и т.д. Кстати, делать все это удобнее когда калитка стоит на месте. Если ее снять, работать будет не так удобно, придется ее переворачивать, ходить вокруг нее кругами…

Калитка после грунтовки

Чтобы каркас калитки долго не облезал, обработаем его преобразователем ржавчины, потом грунтовкой. Далее можно крепить профлист. Его надо отрезать по размеру, примерить.

А это уже конечный результат: решили сделать калитку, сделали…

Однозначно придется где-то подрезать, чтобы все открывалось. Поэтому для начала отрезанный лист крепим буквально на четыре самореза — по углам, наносим отметки — где что подрезать, снимаем, отрезаем, снова примеряем. Когда добились нормальной работы, можно крепить «на века».

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно. Если же собрались использовать светлый лак, обратите внимание на этот момент.

Простая садовая калитка

Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.

Устройство деревянной калитки

Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Как сделать калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Как сделать деревянную калитку с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Достоинства и слабые стороны деревянных калиток

Как правило, калитки из пиломатериалов не бывают больше 2000 мм по высоте и 1200 мм по ширине. Обычно их делают из мягких пород, легко поддающихся обработке – сосны или лиственницы, но встречаются изделия из более твердых материалов – каштана или кедра. Если изначально все сделано правильно, то калитка из дерева прослужит 10-15 лет.

Необычный подход к дизайну

Преимущества изделий из древесины

Обратите внимание на фото калитки из дерева, приведенное выше – она превосходно вписывается в экстерьер. Но есть еще и другие качества, благодаря которым древесина имеет явные преимущества перед другими материалами:

• прежде всего, такие изделия, даже самые простые, очень красивы, так как прекрасно гармонируют с природой. А структуру разных пород древесины можно использовать, как изюминку для ландшафтного дизайна;
• учитывая степень податливости пиломатериалов при обработке, спрос на них выше, так как сделать калитку из дерева своими руками проще, чем из металла. Наличие небольшого количества столярных инструментов и богатой фантазии позволяют создать настоящий шедевр;
• дерево – это экологически чистый материал, следовательно, из калитки любой породы древесины не следует опасаться выделения токсинов;
• порой решающим фактором при принятии решения о покупке того или иного материала становится его стоимость. Поэтому древесина и здесь занимает лидирующие позиции, особенно в России, стране с огромными площадями лесных массивов.

Простая калитка в стиль забора

Сочетание с бетонными столбами

Некоторые недостатки калиток из дерева

Как и у любого другого материала, у древесины наряду с преимуществами есть и отрицательные качества:

• самым основным недостатком для деревянных изделий, которые находятся под открытым небом, можно назвать их недолговечность при отсутствии надлежащего ухода. Буквально через три-четыре года товарный вид теряется и начинается процесс гниения;
• механическая прочность любой породы по сравнению с металлом, кирпичом или бетоном чрезвычайно низкая и в некоторых случаях применение пиломатериалов для забора крайне нежелательно;
• при недостаточной ширине и толщине реек они могут растрескиваться от гвоздей или саморезов, применяемых для сборки узлов;
• такая калитка – символическое заграждение, как и весь деревянный, даже очень высокий забор. Его с легкостью поломает почти любое автоматическое транспортное средство, не говоря уже о тяжелой технике;
• древесина относится к пожароопасной категории, хотя это в некоторой степени и компенсируется антипиренами.

Сочетание ковки и дерева

Руководство по изготовлению калитки из пиломатериалов

Для того чтобы получилась красивая калитка из дерева, понадобятся не только столярные инструменты, но и понимание самого процесса сборки и монтажа конструкции. Ознакомьтесь с простым способом изготовления и монтажа, где не нужны сварочные работы для фиксации петель или навесов.

Схема строительства калитки из дерева

Дежурный набор столяра

Набор простых столярных инструментов и материалов

Большинство этих инструментов есть в домашнем хозяйстве. Но даже если их не окажется, то приобретение в магазине не станет излишеством – они всегда пригодятся в загородном доме или на даче:

• строительный угольник, линейка (подойдет и слесарная), метрическая рулетка и карандаш;
• ножовка по дереву. Если есть желание вырезать какие-либо фигурные элементы, то понадобится обычный или электрический лобзик;
• фигурная отвертка, но аккумуляторная дрель (шуруповерт) значительно ускорит процесс сборки;
• рашпиль для обработки срезов – это сделает кромки привлекательнее и защитит от заноз;
• ручной или электрический рубанок для не оструганного материала;
• лопата, садовый бур, лом и отвес (длинный уровень) для установки столбов.

Сосновый брус 100×100 мм – самый доступный материал

Чтобы разобраться, как правильно сделать калитку из дерева, нужно определиться с материалами. В данном случае будет использована древесина, которая, возможно, уже есть в домашнем хозяйстве:

• очень важны опоры для калитки, и наиболее практичным профилем из древесины здесь является брус или бревно. Но если рассматривать декоративную часть вопроса, то оцилиндрованное бревно выглядит привлекательнее, зато брус 100×100 мм прочнее;
• для каркаса хорошо подходит брусок 40×40 мм или 30×40 мм;
• обшивают каркас пиломатериалами толщиной 20-25 мм. Это может быть штакетник, рейка или обрезная (шпунтованная) доска;
• для фиксации деревянной калитки в закрытом положении понадобится задвижка, открывающаяся с одной или с двух сторон. Также понадобятся две петли (желательно декоративные) и ушки для навесного замка, если такой необходим.

Задвижки разной формы и конструкции

Подготовка бруса для опор и их монтаж

Существует как минимум четыре способа фиксации опор в грунте, это:

1. Забивка заостренной опоры в грунт.
2. Комбинированная установка.
3. Бутование.
4. Полное бетонирование.

4 способа монтажа деревянных столбов

Калитка из дерева будет держаться при любом из этих способов установки – весь вопрос в том, как долго выстоят столбы, комель которых погружен в землю. При первом варианте, даже с битумной обработкой, конструкция начнет накреняться уже через 2-3 года. Вторая позиция, показанная на схематическом изображении, увеличит этот период до 5-7 лет.

Более устойчивый третий вариант – перекоса не будет, но влага все равно проникнет через бут, и комель начнет постепенно загнивать, а через 5-7 лет опора просто переломится. И только четвертый способ установки с полным бетонированием комля позволит стоять столбам без перекоса до тех пор, пока они не перегниют в надземной части! При должном уходе это растянется на 10 и более лет.

Полное бетонирование комля бруса

Глубина установки опор в основном зависит от грунта и составляет от 50 см до 1 м. Если на участке грунт стабильный (непучинистый), например, скалистый или песчаный, то достаточно 50 см, но на суглинках (пучинистый) лучше углубляться до метра. Ямку удобнее всего делать садовым буром диаметром не менее 200 мм, чтобы оставалось место для бетонирования.

Прежде чем опустить брус в яму, его следует обработать антисептиком полностью, а комель еще и просмолить или плотно обмотать полиэтиленом, чтобы он не впитывал влагу при отвердевании бетона. Раствор по периметру можно утрамбовать черенком лопаты, чтобы не оставалось пустот, а во время заливки опору нужно постоянно контролировать отвесом. Расстояние между несущим и притворным столбом (проход) обычно оставляют 100-120 см.

Сборка рамного каркаса калитки

Так как сделать калитку из дерева можно только с помощью каркаса, то с изготовления этой основы и следует начинать. В первую очередь нужно собрать раму по ширине уже прохода как минимум на 10 мм (на улице даже крашеные пиломатериалы разбухают и это придется учитывать). Если есть потребность, чтобы створка закрывалась без зазоров, то на опоры нашивают притворные планки с одной или с двух сторон.

Этапы сборки деревянного каркаса

По высоте рама может соответствовать обшивке или быть и меньше, но не следует делать такое основание менее 2/3 общей длины конструкции. Кроме того, готовая калитка может быть на одном уровне с несущими столбами, а также выше или ниже. Принципиального значения это не имеет – все зависит от архитектурного замысла.

Сначала нужно отрезать два бруска сечением 40×40 мм длиной на 10 мм короче ширины прохода, например, если проход имеет 1 м, то бруски будут по 900 мм каждый. Длина вертикалей зависит от высоты забора минус 4-5 см от низа и минус толщина поперечин. Допустим, они получились по 1600 мм, тогда периметр рамы составит 1680×900 мм. Это достаточно высокий каркас и посредине не помешает добавить еще одну поперечину длиной 900-40*2=820 мм.

Собранная конструкция получится подвижной, но ее легко укрепить треугольником. Для этого можно установить одну рейку, как бы пересекающую поперечину, либо по одному профилю по диагонали каждого сектора. Прежде чем делать замеры, раму нужно положить на ровную поверхность и подогнать диагонали – они должны быть одинаковыми.

Дощатая калитка с полукруглым верхом

Обшивка каркаса досками или штакетником

Вверху на фото красивая калитка из дерева, которую легко сделать самостоятельно, когда собран жесткий деревянный каркас. Если нужна такая же глухая створка, то для этого раму зашивают строганной обрезной или шпунтованной доской в виде обычного щита. Полукруг делают после его сборки. После этого грани нужно обработать рашпилем, чтобы избежать заноз.

Чтобы сделать правильный полукруг, отмеряйте нужную высоту калитки по краям щита и найдите между ними центр – вбейте туда маленький гвоздь или закрутите саморез. Прикрутите к мягкой проволоке с одной стороны карандаш, а с другой сделайте петлю и накиньте ее на гвоздь – получится что-то вроде циркуля. Карандаш должен доставать точно до краев щита – теперь прочертите дугу и получите полукруг.

Если нужно сделать четверть круга или даже меньше, для этого просто нужно сместить гвоздь ниже по вертикали, но привязанный карандаш все равно должен доставать до отмеченной высоты по краям. То есть, длину проволоки придется увеличить (можно использовать нитку или шнур, но они не должны растягиваться). Чем ниже опускать центр, тем меньше будет выпуклость.

Точно таким же способом можно сделать из штакетника или реек калитку из дерева своими руками, как на фото выше. Только рейки здесь не прибиваются (не прикручиваются) глухо, а устанавливаются с промежутком – обычно, это ширина используемого профиля.

Декоративные петли для дверей, ворот и калиток

Установка калитки и малярные работы

Собранный щит или решетку деревянной калитки можно закрепить на навесы и в этом нет ничего плохого, но гораздо привлекательнее она сморится на петлях, длину которых выбирают с соответствие с шириной проема (не более 1/3). Сначала петли прикручивают к щиту, а затем к опоре, начиная с верхнего механизма – так легче регулировать полотно. Потом один человек фиксирует калитку по отвесу или уровню, а другой прикрепляет нижнюю петлю.

Для покраски можно использовать морилку

Теперь нужно проверить функции открывания и закрывания – между калиткой и противоположным столбом должен остаться зазор. Если вас смущает эта щель, то пришейте на столб притворную планку, которая одновременно сыграет роль ограничителя. Также следует обратить внимание на зазор внизу – лучше всего, если он будет не менее 3 см.

Прежде чем приступать к малярным работам, обработайте древесину антисептиком – это можно сделать даже дважды, чтобы увеличить эксплуатационный ресурс конструкции. Красить допускается только сухое дерево и если пойдет дождь, то придется дождаться, пока древесина высохнет. После малярных работ установите засов – так он ляжет на гидроизоляцию.

Красивая входная группа с резным декором

Самое незащищенное место от осадков – верхняя грань деревянной калитки, так как влага гораздо быстрее впитывается в поперечный срез древесины, нежели в ее боковую часть. Поэтому, чтобы продлить срок эксплуатации, при малярных работах уделяйте этой части сборки особое внимание. Можно даже сделать окантовку из пластиковой или оцинкованной ленты, посадив ее на клей или прибив маленькими (20-25 мм) гвоздями.

Калитка с перголой

Если увиденную на фото красивую калитку сделать своими руками не получается, лучше сразу обратиться к профессионалам, чтобы не тратить время и не портить дорогостоящие материалы.

Семейная Кучка

Добрый день, сегодня я расскажу вам про все-все способы изготовления калиток своими руками. В этой статье мы будем делать распашные ДЕРЕВЯННЫЕ калитки … Но я точно так же максимально подробно рассказала и о металлических калитках – в специальной статье Металлические калитки – 50 фото-идей (от ковки до метал-профиля).

Итак… сегодня вы узнаете ВСЕ СЕКРЕТЫ… и все принципы… и нюансы того, как самим правильно сделать калитку из дерева – с нуля – без всяких навыков работы в этой сфере. Вообще! То есть вы можете быть зеленым студентом-молодоженом… или начинающей дачницей-пенсионеркой… или изнеженной городской дамой, получившей в наследство деревенский домик… да кем угодно. Если вам нужна НОВАЯ КАЛИТКА для дачи или сада… то… моя статья – рассчитана как раз на то, ЧТОБЫ НАУЧИТЬ вас блестяще делать любые калитки – хоть себе, хоть на продажу соседям… Уж поерьте оценив ваше умение, соседи сами прибегут к вам с желанием купить такую же модель калитки (…а что, неплохой дачный бизнес… и развлекуха заодно).

А теперь займемся делом… Изготовление и установка калиток – как знать может это будет ваша новая профессия… с моей легкой руки.

Вот что мы будем делать:

• Деревянные РЕЕЧНЫЕ калитки НА КАРКАСЕ (несколько видов)
• Деревянные РАМНЫЕ калитки (с обшивкой или обрешеткой)
• Деревянные КАЛИТКИ-ПОРТАЛЫ (с перголой-обрешеткой)
• Калитки из дерева с КРУГЛЫМИ АРКАМИ (дизайнерские и простые)

Да-да, все это — вы БУДЕТЕ ХОТЕТЬ и УМЕТЬ делать своими руками… После того, как прочтете эту статью…

Итак, поехали… Глава первая… Начнем с простого (чтоб не спугнуть веру в успех калиточного проекта)…

Деревянные садовые калитки – РЕЕЧНЫЕ (т.е. из реек, досок)

Такие калитки все и везде видели… в старых кинофильмах о деревенской жизни… в своем босоногом детстве на летнем каникулярном раздолье у бабушки… на даче у друзей.

Эти калитки называются КАРКАСНЫЕ… т.к. у них есть КАРКАС-ДЕРЖАТЕЛЬ на которые набиты рейки ОБРЕШЕТКИ.

То есть это САМАЯ ПРОСТАЯ МОДЕЛЬ калитки для дачи или сада — которая состоит из двух частей – КАРКАСА… и НАБИВОЧНЫХ РЕЕК.

Вот на картинке (выше и ниже) мы видим стандартную калитку с Z-образным каркасом. То есть сначала мы делаем каркас в форме буквы Z, а потом набиваем на него 6-8 широконьких или узеньких реек (досточек). Петли для навешивания калитки к столбу крепятся к горизонтальным балкам «буквы Z» нашего каркаса.
Как видно (на фото ниже)… по бокам калитки можно прикрепить НЕ РЕЕЧКИ… а БРУСЬЯ ПОТОЛЩЕ… для солидности изделия.

Навесные петли могут быть разные – главное при выборе петель – это УЧЕТ ТОЙ НАГРУЗКИ, которую эти петли будут нести. Чем тяжелее сделанная вами калитка, тем мощнее должны быть петли крепления. Калитки на петлях называются распашными… потому что они распахиваются, т.е. открываются в одну сторону.

Вот еще один вариант ЭТОГО ЖЕ принципа создания реечной калитки (на каркасе в форме буквы z)

Но с ОДНИМ ОТЛИЧИЕМ… здесь набивочные рейки разной длины… в центре подлиннее, к краям покороче.

И получается красивая волна по верхнему краю калитки.

Или… посмотрите на фотографию калитки ниже — какое здесь интересное дополнение придумано !!! Чередование низких и высоких реек…

Кстати — каркас здесь обычный (не буква Z) а просто две рейки снизу и сверху ( — это сделано для красоты, чтобы не отвлекать внимание от оригинальной обрешетки)

… И это стоит того… поглядите как интересно сделана ОБРЕШЕТКА…

Рейки идут ВПЛОТНУЮ друг к другу – набиваются БЕЗ ЩЕЛЕЙ…

но… ЧЕРЕДУЮТСЯ длинная и короткая…

ТО ЕСТЬ мы для обрешетки заготавливаем 2 ГРУППЫ РЕЕК — группу ДЛИННЫХ и группу КОРОТКИХ … И делаем так – что внутри своей группы рейки по длине тоже не одинаковые( одна центральная самая длинная, рядом с ней 2 покороче, дальше еще 2 покороче… и так до краев.

НАБИВКУ РЕЕК мы делаем С ЧЕРЕДОВАНИЕМ групп… и размеров.… то есть ПОБЛИЖЕ К КРАЯМ мы набиваем чуть укороченные рейки… а ПОБЛИЖЕ К ЦЕНТРУ чуть длиннее.
Как видите… небольшое изменение… (дизайнер всего лишь поиграл с длинной реек) – а какая получилась красота.

А теперь поговорим о каркасе – для таких РЕЕЧНЫХ КАРКАСНЫХ КАЛИТОК.

Как мы уже поняли…

… КАРКАС для нашей дачной калитки может выглядеть не только в форме буквы Z …

Вот на картинках калиток ниже – мы видим, что можно сделать другой каркас для набивки реек. В виде песочных часов … или в виде треугольника… любой силуэт каркаса будет правильным. Главное чтобы он выполнял свою задачу – держал прибитые доски обрешетки.
Поэтому вы можете придумать свою форму каркаса (и так и эдак будет правильно). Вашу фантазию ничего не ограничивает. Все зависит от того, какие обрезы брусьев нашлись в вашем дворе… и какую тяжесть выдержат ваши металлические навесные петли для будущей калитки…(чем больше балок на каркасе, тем тяжелее будет вес готовой калитки).

Вот – по сути вы уже научились делать каркасную калитку…

… А ЕСЛИ ВЫ ХОТИТЕ СДЕЛАТЬ такую калитку и распашные ВОРОТА — В ЕДИНОМ СТИЛЕ, то вот вам фото-идея… (калитка, ворота и забор – все сделанное руками человека разумного)

Вид спереди (красиво)

Вид сзади – чтобы, вы поняли, какой каркас тут у ворот… видите? Перекрестные балки гнутой формы… очень красиво.
(не пугайтесь гнутых форм балок в каркасе… мы сейчас плавненько к этому подойдем)

А вот еще что хотелось добавить про каркасные деревянные калитки…

Если ваш входной портал во двор СЛИШКОМ ШИРОК, то и распашная калитка может быть широкой, двухстворчатой… Состоять из двух половинок распахивающихся в разные стороны. Вот крупным планом ее фотография, кому надо – пригодится.

Идем далее…

сейчас речь пойдет об РАМНОМ каркасе для калиток…

ДЕРЕВЯННЫЕ КАЛИТКИ — С РАМНЫМ КАРКАСОМ…

РАССМОТРИМ как делается такая РАМНАЯ КАЛИТКА на конкретном примере с фотографии калитки ниже. Я даже нарисую схему сборки такой калитки – потому что наглядность в картинках всегда понятнее, чем просто «много буков».

Такая калитка делается по принципу –

• сбил РАМУ из брусьев…
• заполнил раму ОБШИВКОЙ или обрешеткой (из досок, реек, фанеры)

Соединение брусьев может быть ШУРУПОВЫМ… длинные шурупы вкручиваем наискосок… под углом.

ИЛИ… соединить брусья калитки можно ПАЗОВЫМ-ШТЫРЬКОВЫМ способом… Брусья в своей бочине имеют ДЫРКИ-ПАЗЫ (углубления)… а на своих концах имею УШКИ-ШТЫРЬКИ – ушки вбиваются в пазы (деревянным молотком) и за счет этого происходит скрепление элементов рамы.

На схеме этапов СБОРКИ ТАКОЙ РАМНОЙ КАЛИТКИ – мы видим у вертикальных брусьев верхней обрешетки – эти самые ушки… ими они всаживаются в дырки на балке низа – и на них же одевается верхняя балка рамы (своими просверленными пазиками-дырками попадая в ушки брусьев обрешетки).

Конечно же вас заинтересовал ШАГ 3… у вас вероятно назрел вопрос: «А что это за штыри такие на балках торчат? И где мне их взять?»

РАССКАЖУ. Крепить мы эти балки будем тем же способом – каким крепятся балясины деревянной лестницы (гы-гы, вы не знаете что такое балясины?) Это те самые палки, которые одним концом вбиты в ступеньку лестницы, а другим в перила – из них состоит лестничное ограждение, которое не позволяет детям падать в лестничные пролеты)
Вот они как выглядят… на примере этой резной БАЛКИ-БАЛЯСИНЫ… (кстати, у вашей калитки вам тоже никто не запрещает использовать НЕ ПРОСТЫЕ… а РЕЗНЫЕ рамы обрешетки – будет вообще супер).

Так вот – эти самые балки-балясины крепятся ШТЫРЕВЫМ МЕТОДОМ… Вот как это делается своими руками. Нам нужно толстенькое сверло… и такой же толщины обрезки деревянной палочки (эту будут штыри) (хм, на эту роль даже простые карандаши из твердого дерева сгодятся, очень даже хорошо держать будут).

Итак, запаслись сверлом и штырями… начинаем процесс. В торце наших будущих балок-реек – мы сверлим отверстие такой толщины, чтобы в него пролезла плотненько наша деревянная палочка-штырь. Сверлим до такой глубины – чтобы эта палочка влезла туда лишь частично, 2-5 см хватит… и чтобы 2-5 см палочки осталось торчать…

Далее… на той балке – куда мы хотим прикрепить наши вертикальные балясины – мы сверлим дырки (тем же сверлом) на глубину 2-5 см, чтобы хватило влезть нашему торчащему деревянному штырю.

И вот таким образом, наделав штырьков на балках обрешетки … и дырок на балке калиточной рамы,… мы и будем крепить БАЛКИ обрешетки к РАМЕ калитке.

Как вы видите – все просто. По законам механической физики (для усиления прочности можно штырьки промазать любым древесным клеем).

Приблизительно ПО ЭТОЙ ЖЕ ТЕХНОЛОГИИ делаются вот эти калитки с фотографии ниже…

То есть вы можете придумать свои дизайны… главное соблюдать единый принцип НУЖНА РАМА… и нужно ЕЕ ЗАПОЛНЕНИЕ (в виде обрешетки доской или рейкой… или в виде обшивки фанерой)

А КАКАЯ БУДЕТ РАМА у формы – решать вам…

Видите как все на самом деле просто…

Берешь и делаешь – всего 2 этапа… 1) Сделал РАМУ… 2) Сделал ее ЗАПОЛНЕНИЕ. И все готово – сверли дырки вешай свою новую калитку на петли… И зови соседей хвататься…

А потом.. и распашные ворота можно сделать по тому же принципу РАМНОГО КАРКАСА + ОБРЕШЕТКИ и ОБШИВКИ… Красота… И простота…

Распашная КАЛИТКА может иметь РАМУ ЛЮБОЙ ФОРМЫ…

Даже выгнутая с изящными изгибами… и кособокая (с косым наклоном верхней части)… Вот как здесь, например (фото калитки ниже).

Гнутые элементы РАМЫ (для каркаса калитки)- выпилили из широкой толстой доски (или широкого бруса) – обычной циркулярной пилой.

Вот вам еще вариант РАМНОЙ КАЛИТКИ с ГНУТЫМИ брусьями… Если вы можете заказать такие гнутые элементы брусьев, то форма вашей калитки может стать интереснее…

Или такую ГНУТУЮ ФОРМУ можно просто ВЫРЕЗАТЬ ИЗ МАССИВА ШИРОКОЙ И ТОЛСТОЙ ДОСКИ… Нарисовать на доске карандашом округлые очертания будущей (правой и левой) рамы – и вырезать циркулярной пилой. Потом собираем каркас – из трех элементов – двух гнутых боковых и одного нижнего прямого бруса.

Внутрь рамы – вставляем каркас из СЕРЕДИННОГО БРУСА… двух СКРЕЩЕННЫХ БРУСЬЕВ. Заполняем нижнюю часть калиточной рамы фанерной обшивкой (просто лист фанеры набиваем)… а верхнюю часть заполняем красивой диагональной обрешеткой из реек.

Или вот вам еще СОВСЕМ ЗАКРУГЛЕННАЯ КАЛИТКА…

Да, согласна, эта калитка на фото ниже из металла (кто внимательно вглядывался в фото, тот заметил)… НО… что нам мешает сделать эту же модель калитки в деревянном исполнении. Брусья… рейки… да пожалуйста!!! Были бы ручки с молоточком … да глаза с огоньком…

Подсказка для загоревшихся идеей – полукруглые элементы обрешетки… мы выпиливаем лобзиком из листа фанеры… рисуем такие «дуги не очень широкие» и вырезаем лобзиком как на уроках труда в школе… А верхний дуго-образный брус… выпиливаем не из тонкой фанеры… а из толстой доски, циркулярной пилой.

Заполнение калиточной рамы – может быть СПЛОШНЫМ (т.е. без дырок)…

Например вы можете просто заколотить деревянную раму — досками ПО ГОРИЗОНТАЛИ… (как на фото ниже)…

Или заколотить досками ПО ДИАГОНАЛИ… сейчас я по пунктам расскажу как делается такая калитка…

1. Делаем раму для калитки – делаем ее из брусьев (можно прямоугольную, можно с округлым верхом)
2. К внутренним бочинам рамы набивается узкая рейка… крепко-накрепко … набивается под углом.
3. А потом на эту внутреннюю узкую рекую – набивается НАИСКОСОК доска… причем набивается с двух сторон калитки – с лицевой и с изнаночной. Чтобы не было дырок… мы набиваем доску на рейки С ПРОМЕЖУТКАМИ между досками в 2 раза более узкими, чем ширина самой доски… Благодаря этому – задняя, изнаночная набивка доски – будет полностью закрывать эти щели (сделанные лицевой доской переда).

Или калитку можно заполнить внизу — фанерой… верху — досками стык-в-стык… и для красоты на нижнем листе фанерной обшивки набить тонкую реечку – в виде диагональной решеточки-узора. И покрасить это в один цвет.

КОРОЧЕ НЕ БОЙТЕСЬ…. Делайте. На картинке понятно… на деле просто.

Можете начать с самых простых вариантов… Все получится… и вы будете гордится собой – таким умелым и мастеровым (ай да парень, на расхват!!!)

А еще… если у вас есть лишняя денежка… или знакомый кузнец-молодец… то такую РАМНУЮ калитку можно дополнить элементами ковки… То есть в обрешетке калитки использовать НЕ ДЕРЕВЯННЫЕ БАЛЯСИНЫ… а металлический штакетник – кованый или сварной. Вот как это сделано на фото калитки ниже.

А мы продолжаем….

И СЕЙЧАС БУДЕТ СОВСЕМ КРУТО ))))

ДЕРЕВЯННЫЕ КАЛИТКИ … С ВХОДНЫМ ПОРТАЛОМ…

Портал в иной мир… ах! как красиво и обещающе это звучит… А ведь действительно ваша территория… ваш сад… это иной мир, с атмосферой уюта и гостеприимства, которые вы и ваша семья создали сами.

Так почему бы и калитку не сделать в виде ПОРТАЛА в счастье…

Самый простой вариант – на фото ниже. Хорошо смотрится, если рядом высокие кусты… пышные деревья… или ползущее по порталу растение.

А на фото ниже мы видим как небольшой ДУГО-образный каркас из проволоки перекинут между левым и правым опорными столбами калитки. Буйно цветующий вьюнок специально перекинут на эту железную проволочную перголу – и создается красивый усыпанный цветами портал… Калитка открывается и, проходя под цветистым сводом, мы чувствуем дивный аромат.

Еще… входной портал в сад можно оформить в виде ПЕРГОЛЫ… (пергола — это колонны, поддерживающие обрешетку из брусьев). На сайте «Семейная Кучка» я несколько статей посвятила этим чудесным сооружениям… см. Перголы – как сделать самому ПРОСТЫЕ УРОКИ.

Вот как здесь – по 4 бруса слева и справа – держат два горизонтальных бруса… на них набита обрешетка из досок. Калитка может быть любая (на фото ниже мы видим кованую калитку )

А вот еще один вариант ПЕРГОЛЫ-ПОРТАЛА…

Тут тоже ничего страшного… это только на вид что-то аховое…

а на сомом деле… при взгляде-рентгене… мы видим что сдесь…

• … 2 мощных толстенных бруса держат каждый по БАЛКЕ С ПРОРЕЗЯМИ… прорезей три… (брус-колонна держит эту балку при помощи обычной металлической лапы-подпятника – вон они черненькие с 4 шурупами на фото)
• В прорези всталены 3 горизонтальные доски…
• и поверх досок идет набивка-обрешетка толстыми рейками.

Все! Закончили!

Ваш сынишка такое уже строил из лего… а у вас конструктор будет покрупнее, и в этом вся разница.

Схема, как вы видите, не сложная (черчение 9-го класса). Взяли друга в помощь и замутили грандиозный проект… А калиточку(заметье, рамную) – мы уже делать умеем (только что научились).

А вот еще моделька калитки для дачи — с крышей-навесом… она малость заросла вьюнком… но сквозь зеленую листву видно что здесь….

• колонны-держатели… 2 слева и 2 справа…
• На каждую пару колонн кладем по брусу – левый брус и правый брус.
• На эти боковые брусья – мы кладем крышу… чертеж крышы-навеса будет в виде двух силуэтов буквы-А, сколоченных из балок. Таких балочных буков-А нужно 2 штуки (задний каркас и передний каркас) которые соединены между собой, брусом – концы которого прибиты на макушки этих буков А.

А модель калитки с первого урока нашей статьи – обычный каркас в виде буквы Z – и обрешетка доской – которую потом (после набивки на каркас) пилой полукружьем выпилили. Получилось очень нежняше.

Калитки деревянные С АРОЧНЫМ СВОДОМ…

А вот еще одна разновидность дизайна рамных калиток для сада… Это когда ОПОРНЫЕ СТОЛБЫ нашей калитки – продолжаются вверх – образуя арочный изгиб.

То есть сделали мы калитку… установили опорные столбы… повесили на калитку (металлическими петлями)… и живем… И вдруг нам захотелось что-то дополнить… И мы решаем сделать АРОЧНЫЙ СВОД…

На толстой доске (такой же толщины что и опорные столбы) рисуем половинки дуги – выпиливаем их – скрепляем между собой одну общую дугу — и устанавливаем ее на столбы опоры – один край дуги на один столб – второй на другой столб. Крепление элементов дуги можно сделать тем же ПАЗОВО-ШТЫРЬКОВЫМ МЕТОДОМ (о котором я говорила выше в этой статье).

Вот еще вариации на эту же тему…
А) серая калитка – здесь дугу вставляем между опорных столбов калитки – и садим-крепим на шурупы. А дощатое полотно самой калитки выпиливаем тоже по круглому трафарету.

Б)зеленая калитка – к арочной конструкции опорных столбов ДОБАВЛЯЕМ СТОЛБЫ ДЕРЖАЩИЕ ПЕРГОЛУ… по которой вьется зеленая лоза.

Обычно эти изгороди всегда делаются из кирпича (это самый экономный материал)… а потом либо оштукатуриваются… и красятся в приятный вам цвет. Рядом можно повесить фонарик (очень уютно и сказочно)… и обязательно побольше зелени вокруг – будет эффект старого итальянского домика.

Либо фасад такой кирпичной арки-изгороди облицовываются плиткой имитирующей камень.

А еще… деревянные калитки можно сделать из НЕОБРАБОТАННОЙ ДРЕВЕСИНЫ… вернее обработанной временем… а не столярным станком

КАЛИТКИ ИЗ СУХОСТОЯ… СУХИХ БРУСЕВ И СУЧЬЕВ.

Если вы живете в местности богатой буреломом и сухостоем – то вам и за материалом для калитки далеко ходить не надо.
Вот какие нежные дизайнерские вещи вы можете сделать для своего сада…
Именно в качестве садовой калитки я и предлагаю такой вариант. Для парадной части дома такая калитка, конечно, не подойдет… но для уголочка мира и покоя, для буйно-заросшего уголка вашей фазенды такая калитка будет очень кстати (в том случае если это допустимо общим дизайнерским замыслом вашего сада).

А вот и пример ворот из таких же брусьев-сучьев.

Вот и все на сегодня… Вот сколько деревянных распашных калиток мы сегодня сделали – в уме… Осталось только своими руками теперь сделать — в жизни.

Я очень надеюсь, что эта статья вселила в вас СМЕЛОСТИ и зуд ТВОРЧЕСКОГО ЭКСПЕРИМЕНТА.

Теперь в вас сидит дух СТОЛЯРА. Пора отправляться искать брусья и доски подходящие для вашего замысла… или наоборот отталкивать рождение идеи от имеющихся в наличии материалов.

А написала ( а кое где и нарисовала) эту статью – женщина.

Потому что … только женщина может вдохновить мужчину на созидание прекрасного. Чем я собственно эти два дня и занималась битых 16 часов.
Так что идите и созидайте (а пойду и наконец-то поем…)
