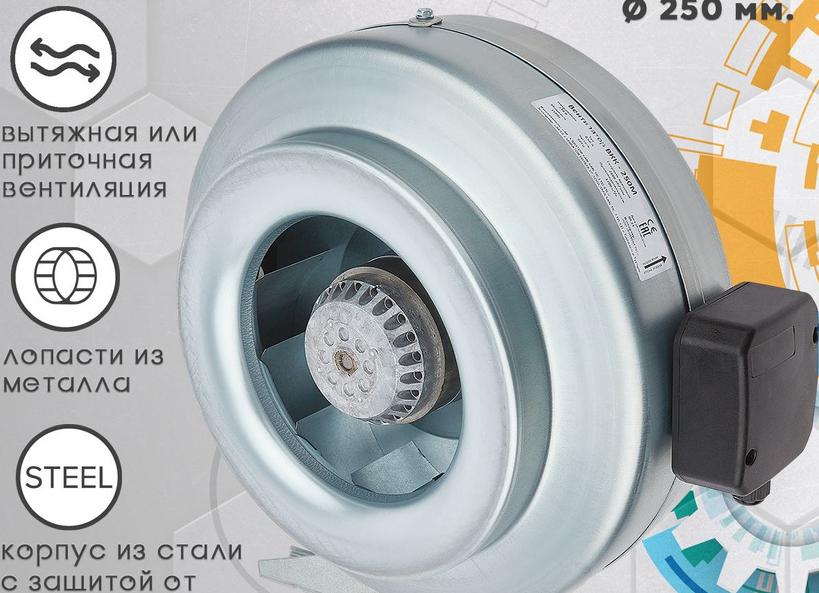

О канальных вентиляторах и способах их соединения с воздуховодом
Канальные вентиляторы получили широкое применение благодаря целому ряду достоинств:
- Высокой производительности с возможностью регулировки.
- Малой шумности.
- Простоте монтажа – установка канального вентилятора возможна в любом положении, необходимо лишь подобрать соответствующую модель.
- Простоте подключения к электросети.
В первую очередь ответ на вопрос — как правильно установить канальный вентилятор начинается с правильного его соединения с воздуховодом, от чего зависят параметры воздушного потока. При установке канального вентилятора необходимо учесть как размер, так и форму канала.
Изначально вентилятор комплектуется присоединительным фланцем квадратного сечения. Однако каналы могут быть прямоугольными или круглыми, что требует заблаговременного учета того, какая установка необходима и какое дополнительное оборудование необходимо.
При монтаже канального вентилятора необходимо правильно сориентировать направление мотора. Есть модели вентилятора, в которых расположение двигателя может быть и вертикальным, и горизонтальным, но часть моделей требует определенного положения и использования гибких вставок. Для этого обратите внимание на прилагаемую схему сборки.
Монтаж вентиляторов в прямоугольные воздуховоды
Прямоугольные воздуховоды подразделяются на каналы с квадратным и произвольным сечением. Наиболее частым вариантом является воздуховод с квадратным сечением, что позволяет обеспечить оптимальную скорость воздушного потока, минимизировать шум и потери. Установка заключается только в размещении вентилятора внутри канала и соединении фланцев с проверкой герметичности стыков.
Более сложным является монтаж канального вентилятора в воздуховод с произвольным прямоугольным размером. Здесь необходим пирамидальный переход под требуемое квадратное сечение при длине равной половине общей длины вентилятора.
Размер входного отверстия оборудования должен соответствовать параметрам рабочего колеса. Обратите внимание на указанный производителем размер, часто он указывается в дециметрах, а не в миллиметрах. При необходимости соединительный фланец воздуховода необходимо плавно увеличить или уменьшить под размер вентилятора. Расширение воздуховода (или сужение) делается на одну сторону с углом 8 – 10°. Необходимо строго следовать схеме подключения, чтобы не нарушить проходимость воздушного потока. Иначе возможно значительное уменьшение производительности оборудования.
Разновидности канальных вентиляторов
Существует несколько типов канального вентилятора, приспособленных для установки в воздуховоды определенной конфигурации.
Осевые
Такой тип создает подачу потоков воздуха непосредственно по воздуховодам посредством вращения устройства с лопастями вокруг своей оси, при этом направление движения масс совпадает с вращением вала. Эффективность таких устройств достигает значения в 75%.
Радиальные
Такие изделия канального типа эффективно вытягивают отработанный воздух их разных помещений при помощи центробежных сил. Для установки в комнате для водных процедур идеально подходит изделие, у которого рабочие лопатки будут загнуты против вращения — эффективность у них возрастает до 80%, при работе нет сильного шума.
Комбинированные
Симбиоз радиального и осевого канального вентилятора считается специалистами по эксплуатации аналогичного оборудования одним из современных достижений в усовершенствовании этого вида изделий. Принцип функционирования у них основан на воздействии центробежных сил на поток воздуха и вращении вала двигателя, а эффективность использования достигает 80%.
Что нужно для монтажа
Когда производится установка канального вентилятора, то нужно правильно соединить его с воздуховодом, чтобы не возникало утечек, поток воздуха должен двигаться плавно без пульсации. Воздуховоды бывают трех основных сечений: квадрат, круг и прямоугольник. Канальные вентиляторы изначально оборудованы фланцами квадратного сечения, поэтому при их монтаже нужно определиться с применением переходников и разных вставок.
Есть модели вентиляторов, монтаж электрического привода которых может быть произведен в различном положении, но есть и такие, где двигатель разрешено устанавливать только в горизонтальном или вертикальном положении. При сборке конструкций своими руками необходимо сверяться со схемой установки, рекомендуемой изготовителем.
Чтобы правильно выполнить монтаж и подключение канального вентилятора к электросети, вам потребуются такие элементы:
- составные части воздуховода;
- сам вентилятор;
- пружинные или резиновые амортизаторы;
- соединители каналов, уплотняющие вставки;
- электрические кабели, защитные устройства (азо), устройства для качественного заземления.
Аналогичные системы установленного образца применяются в помещениях, где есть повышенная влажность, но нет оконных проемов: комнатах для личной гигиены, прачечных, расположенных в цокольном или подвальном помещении.
Система вентиляции может иметь разветвленную сеть и различное сечение, но вентилятор обозначенного типа устанавливается всегда внутри канала или монтируется в трубу воздуховода с соблюдением всех рекомендаций.
Среди достоинств использования такого оборудования специалисты отмечают следующие факторы.
- Весьма несложный монтаж, который отвечает всем установленным нормативам.
- Устройство можно расположить в любом удобном для монтажа положении, нужно только подобрать соответствующую модель.
- К любой электрической сети вентилятор можно подключить быстро, для этого есть специальные клеммы в коробке на его корпусе.
- Можно производить регулировку расхода воздуха для увеличения производительность изделия.
Одним из самых распространенных способов закрепления вентиляторов является установка их на стальных стержнях с резьбой и ленте с отверстиями или на кронштейнах.
Особенности установки
Прежде чем начинать монтаж, необходимо зарегистрировать и утвердить этот проект в госструктурах, ответственных за эксплуатацию здания. В нем должны быть перечислены условия использования всей системы будущей вентиляции, порядок выполнения работ, используемые при этом материалы и схема разводки вентиляционных воздуховодов и шахт.
Канальные вентиляторы устанавливаются в любом месте воздуховода и под любым углом, самое экономически выгодное — это прямоугольное сечение всех воздуховодов, таким способом экономится свободное место.
Для увеличения производительности устанавливают несколько вентиляторов параллельно, а для повышения рабочего давления их монтируют последовательно.
Для вентиляции любого размера ванной комнаты вполне хватает одного канального изделия. Чтобы обеспечить герметичность, используют специальные компоненты, а для устранения нежелательной вибрации — прокладки из материала, поглощающего негативные воздействия колебаний и уменьшающего шум от работы устройства.
Для осуществления необходимого контроля над параметрами изделия устанавливают следящие системы, если такие действия необходимы. Пульт управления выводится в удобное место, для регулировки скорости вращения применяют специальные устройства тиристорного типа.
Правильно подключенный вентилятор всегда находится под напряжением — так называемый ждущий режим, о чем свидетельствует индикатор, расположенный на его корпусе. Многие модели оборудованы таймерами включения, которые запускают устройство после окончания водных процедур и выключают его через определенное пользователем время, достаточное для эффективного проветривания.
Как подключить канальный вентилятор к домашней электрической сети? Поможет вложенная в инструкцию по эксплуатации изделия схема подключения.
Многие изделия могут работать в любом положении, при их монтаже и подключении надо строго выполнять следующие правила:
- надо оставлять участки длиной не менее полутора метров перед всасывающими и напорными патрубками;
- фланцы диаметром или длиной стороны более 400 мм необходимо усилить дополнительными креплениями;
- вентилятор закрепляется на самостоятельных подвесках или кронштейнах, чтобы избежать излишней нагрузки на воздуховод и его гибкие вставки;
- монтировать изделие в таком месте, чтобы обеспечить к нему удобный доступ через штатные люки, устроенные в воздуховоде для его правильной эксплуатации;
- при высокой влажности перемещаемого потока воздуха, когда есть опасность выпадения конденсата, то канальный вентилятор с открывающейся плитой электродвигателя монтируют раструбом кверху.
В инструкции по использованию устройства есть все рекомендации производителя по правильной его установке с соблюдением всех предосторожностей.
Достоинства канальных вентиляторов
Эти устройства обладают такими несомненными преимуществами:
- весьма высокая производительность и эффективность;
- низкий уровень шумового воздействия на окружающих;
- безусловная компактность расположения;
- точная балансировка вала, что способствует длительной работе без необходимого технического обслуживания;
- простой монтаж.
При выборе такого типа вентилятора для комнаты, где осуществляется личная гигиена всех проживающих в квартире, пользователям следует обращать внимание на диаметр изделия, чтобы он соответствовал размерам используемого воздуховода. Кроме этого, стоит поинтересоваться специальным параметром, отвечающим за обмен воздуха в единицу времени для помещения, куда будет устанавливаться изделие, чтобы производительность была соответствующая. Для ванной комнаты эта величина будет равна 8, для санузла — 10, а для душевой она возрастает до 25. Чтобы точно подсчитать нужную для качественной вентиляции вашего помещения производительность вентилятора, надо знать объем помещения и умножить его на стандартную кратность обмена воздуха.
Например, при высоте 2,75 м и площади 5,5 кв. метров ванной комнаты, производительность вентилятора должна быть не менее 5,5х2,75х8 = 121 м3/ч.
Зная рассчитанную величину производительности, легко можно подобрать соответствующий ей канальный вентилятор.
