Категория надежности электроснабжения

Очень часто, при обращении в МОЭСК с заявкой на технологическое присоединение, абонент указывает требуемую категорию надежности не взвесив все «за» и «против» и потом сталкивается с проблемами, решение которых очень недешево. Чтобы правильно выбрать требуемую категорию надежности, нужно понимать, что это такое.

Категория надежности	ВТОРАЯ	ТРЕТЬЯ
Техническая часть	Питание от двух независимых источников питания (трансформаторов А и Б) Потребление мощности по двум питающим кабельным линиям Наличие в ВРУ двух счетчиков и двух перекидных рубильников Наличие во вводном устройстве двух распред. панелей, т.е. обязательное разделение всех потребителей ВРУ на две равные по потребляемой мощности части.	Питание от одного источника питания Потребление мощности по одной кабельной линии Наличие одного счетчика, одного рубильника Все потребители вводного устройства объединены в одну панель, а их деление на распред.группы выполняется за пределами вводного устройства произвольно.
Юридическая часть	Для подачи напряжения на ВРУ необходимо получить в РосТехНадзоре акт допуска электроустановки в эксплуатацию (Акт допуска выдается на всю электроустановку, от границы РБПиЭО до оконечных потребителей). Для получения этого Акта необходимо согласовать в Ростехнадзоре проект электроснабжения (платная услуга), и сдать инспектору Ростехнадзора всю электроустановку (уже смонтированную, от вводного устройства до лампочек и розеток) без замечаний. По факту сделать это очень сложно, долго и недешево. А без Акта допуска Ростехнадзора подать напряжение будет невозможно.	Достаточно сдать ВРУ инспектору ПАО «МОЭСК» (проверка ВРУ на соответствие требованиям ПУЭ) Акт допуска Ростехнадзора для подачи напряжения на ВРУ не требуется .

ВТОРАЯ категория надежности подразумевается как потребление мощности по двум кабельным линиям, запитанным с двух разных трансформаторов, с разделением своих потребителей на две равные группы. Вторая категория не дает возможности постоянно потреблять всю мощность по одной кабельной линии (с одного трансформатора), а вторую использовать в качестве «холодного резерва». Напротив, МОЭСК четко прописывает в своих Технических Условиях требование «равномерно распределить нагрузку по вводам и фазам». То есть, половину потребляемой мощности, поставляемой по одной кабельной линии, необходимо использовать на одну половину потребителей абонента, а вторую половину мощности, поступающей по второй кабельной линии, — на вторую половину потребителей. Не понимая этого, абоненты монтируют ВРЩ с одним перекидным рубильником, с одним счетчиком и одной отводящей линией на своих потребителей. Однако, это в корне не верно, если рассматривать практику подключения к сетям ПАО «МОЭСК». При приемке ВРУ(ВРЩ) абонента, МОЭСК потребует все переделать и смонтировать вводно-распределительное устройство по схеме «крест», предусматривающей минимум две отдельные группы потребителей, два счетчика, считающих потребление на каждой из двух распределительных линий. Конечно, в случае аварии на одной из двух питающих линий абонент может переключить всю нагрузку на один ввод, отключив аварийный кабель, но это будет считаться аварийным режимом и длительно питаться по такой схеме не разрешается (РЭР МКС за этим следят).

Но все это пол-беды. Беда многих абонентов заключается в том, что никто в МОЭСК, при получении от абонентов заявок на техприсоединение, не говорит абонентам (ибо и не обязан) о необходимости сдачи электроустановки Ростехнадзору. А меж тем, ставя галочку напротив пункта «вторая категория», абонент должен знать, что на электроустановки, питающиеся по второй категории надежности, сетевая организация подаст напряжение только после получения абонентом Акта допуска Ростехнадзора. А чтобы сдать электроустановку Ростехнадзору, абонент должен разработать проект электроснабжения, согласовать его в Ростехнадзоре, и предъявить инспектору Ростехнадзора к осмотру готовую электроустановку, что весьма хлопотно. Причем, и проект электроснабжения, и электроустановка должны включать в себя не только питающие кабели и ВРУ, но и всю распределительную сеть, до лампочек и розеток. То есть поставить один только ВРЩ и сдать его Ростехнадзору как «электроустановку» не выйдет.

Идеальный алгоритм подключения к электрической сети по второй категории надежности:

• Абонент подает заявку на техприсоединение к сетям МОЭСК и на заключение договора с МосЭнергоСбытом.

• МОЭСК осуществляет технологическое присоединение,

• МОЭСК в рамках программы дополнительных услуг устанавливает абоненту «правильный» ВРЩ,

• Абонент проектирует распределительную сеть и согласовывает проект электроснабжения в РосТехНадзоре (сам или привлекает подрядчика),

• Абонент монтирует распредсеть до оконечных потребителей (сам или привлекает подрядчика),

• Абонент сдает инспектору Ростехнадзора электроустановку (сам или привлекает подрядчика),

• Абонент получает в Ростехнадзоре Акт допуска электроустановки в эксплуатацию (сам или привлекает подрядчика),

• Абонент сдает Акт допуска в МосЭнергоСбыт,

• МосЭнергоСбыт подает записку на включение, МОЭСК подает напряжение.

На правах рекламы: мы оказываем услуги по выполнению всех указанных мероприятий, отнесенных к компетенции Абонента — подача заявки в ПАО «МОЭСК», получение договора технологического присоединения, проектирование внутреннего электроснабжения, согласование проекта в Ростехнадзоре, монтаж электроустановки «под ключ» и сдача электроустановки инспекторам ПАО «МОЭСК» с получением Акта о техприсоединении и инспекторам Ростехнадора с получением Акта допуска электроустановки в эксплуатацию. Стоимость такой комплексной услуги — от 100 000 рублей за объект.

ТРЕТЬЯ категория надежности электроснабжения считается «менее надежной» в силу наличия только одного источника питания и одной кабельной линии. Однако, третья категория в настоящее время кажется нам приоритетнее в силу следующих факторов:

►Срок реакции РЭР МКС на аварию при третьей категории надежности не сильно отличается от срока реакции по второй категории, и сейчас составляет (на практике) три часа с момента аварии до момента подачи резервного питания.

►Выход из строя трансформатора (а в основном для снятия такого риска выбирается вторая категория) явление настолько редкое, что этой вероятностью можно пренебречь, если Ваше помещение не представляет собой операционную, музей или банк.

►Стоимость технологического присоединения по третьей категории обычно обходится дешевле более чем на 50%, чем присоединение по второй категории (суммарно, с расходами на ВРЩ, на Ростехнадзор и прочее).

►Срок технологического присоединения по третьей категории намного короче (с учетом времени проектирования распред.сети, согласования в Ростехнадзоре, получения Акта допуска и прочего).

Написать этот материал меня подтолкнули участившиеся обращения абонентов с просьбой решить их проблемы, вызванные неправильным выбором категории надежности. Однако, изменить категорию надежности не всегда бывает возможно. Например, если сетевая компания уже спроектировала (и не дай Бог — уже проложила) две кабельные линии для подключения Вашей электроустановки по второй категории, то изменить категорию надежности на третью будет возможно только заплатив сетевой компании стоимость прокладки «лишней КЛ» по соглашению о компенсации потерь. А это суммы с шестью нулями. Поэтому я обращаюсь ко всем абонентам электрических сетей — будьте внимательнее в своих желаниях, они имеют свойство сбываться. А при подаче заявок на технологическое присоединение к сетям МОЭСК — обратитесь к профессионалам, хотя бы за консультацией. Выбор — за Вами!

Антон Владимирович Шмидт

Руководитель ГК «ЭЛЕКТРОСЕТЬ»

Категории электроснабжения » с учётом надежности и важности работы.

Тема: какими бывают категории электроснабжения с учётом важности.

В данной теме, категории электроснабжения, будет дано пояснение этого понятия для лучшего понимания этих разделений, по группам. Следует сказать, что это классификация на категории содержится в Правилах Устройства Электроустановок или сокращённо ПУЭ. Зачем нужны данные группы и для чего они были придуманы? Прежде всего для оптимальности, безопасности, экономичности. А это в первую очередь, основа основ.

Ведь все электропотребители, можно разделить по некоторой условной важности. То есть, надёжность электроснабжения, допустим жилых домов, будет явно, отличатся от больниц, где от наличия электричества зависят множество жизней (реанимации и операционные, к примеру), либо химического производства, что в итоге может, обернутся страшной аварией.

В связи с этим неравенством, по надёжности электроснабжения и важности электропотребителей, питающихся электроэнергией, были разработаны данные категории. Они определяются при проектировании, на основании нормативной документации и тех. части самого проекта. Их всего три, и простыми словами их можно описать так: очень важные, просто важные и все остальные.

Очень важные это первая категория электроснабжения, к ней относятся такие виды электропотребителей, которые в результате своего простоя без электричества могут повлечь опасность для жизни людей, безопасности государства, нанести большой материальный ущерб, поломку сложного и дорогого оборудования или нарушения сложного техпроцесса, работы сфер коммунального хозяйства, элементов связи и телевиденья. Одним слово, всё то что крайне нежелательно.

В эту категорию так же входит особая группа электропотребителей, которая должна быть безостановочной в силу возможности возникновения пожаров, взрывов и человеческих смертей. Электропотребители этой категории при нормальной работе, должны предусматривать два независимых резервируемых источника электропитания, у которых перерыв для возобновления электроснабжения при отключении одного из них, должен быть лишь на время автоматического переключения на второй. Это может происходить за считаные секунды и минуты.

Для особой группы первой категории, должен предусматриваться и третий независимый источник, для увеличения общей надёжности. В роли третьего независимого источника для особой группы электропотребителей, а так же для второго источника электропитания для других электропотребителей первой категории могут использоваться свои электростанции, общие энергосистемы (это могу быть и шины генераторного напряжения), различные аппараты бесперебойного электропитания, аккумуляторные батареи и т.д.

Вторая категория электроснабжения (просто важно), к ней можно отнести электропотребители, что при внезапном отключении электроэнергии могут последовать массовое возникновение брака или недоотпуска продукции, длительный простой рабочих, оборудования, техпроцесса, общее нарушению обычной жизнедеятельности большого количества городского и сельского населения.

Она должна при нормальной своей работе, обеспечить электроснабжение, так же от двух независимых резервирующих источников электропитания, но допускается некоторое время на переключение. Для элетропотребителей второй категории при возникновении проблем с электропитанием на одном из источников, допускается время простоя до восстановления электроснабжения, в промежутке, пока дежурныё персонал или выездная бригада не произведёт необходимое переключение и восстановит поступление электроснабжение.

Третья категория электроснабжения — это, пожалуй, всё то, что не вошло в первую и вторую категорию. Для неё допускается осуществления электроснабжения от одного источника, притом условии, что на восстановление электропитания после поломки потребуется не более одних суток.

Таким образом, эта классификация на данные категории электроснабжения устанавливается на самом этапе проектирования и задаётся исходя из непосредственной важности, на основе требований к общей надёжности, что в итоге позволяет осуществить выбор комплектации всей электросистемы на этом объекте электропотребления.

Стоит заметить то, что увеличение важности категории, напрямую влияет на саму стоимость его осуществления, поскольку это влечёт установку большего количества дополнительного оборудования и в итоге общего усложнение всей системы элетропотребителя. Так что получается, палка в двух концах.

Но с другой стороны на тех объектах, где действительно очень важна надёжность, в силу особых обстоятельств, то такое усложнение и резервирование, играет ключевую роль, во избежание более худших последствий при возникновении перебоя с элетрообеспечением. На этом, пожалуй, и закончу эту тему, категории электроснабжения.

Категория электроснабжения

Рубрика: Статьи ‡

Все электропотребители, можно разделить по некоторой условной важности. То есть, надёжность электроснабжения, допустим жилых домов, будет явно, отличатся от насосной пожаротушения, где от наличия электричества зависят множество жизней, либо производства плавки металла, что в итоге может, обернутся страшной аварией.

По надёжности электроснабжения и важности электропотребителей, питающихся электроэнергией, были разработаны данные категории. Они определяются при проектировании, на основании нормативной документации (ПУЭ и других действующих нормативов) и тех. части самого проекта. Выделяют три категории электроснабжения: 1-я (очень важные электропотребители), 2-я (просто важные электропотребители) 3-я (все остальные электропотребители).

К первой категории относятся такие виды электропотребителей, которые в результате своего простоя без электричества могут повлечь опасность для жизни людей, безопасности государства, нанести большой материальный ущерб, поломку сложного и дорогого оборудования или нарушения сложного техпроцесса, работы сфер коммунального хозяйства. Проще говоря, всё то повлечет за собой очень серьезные последствия.

Как правило по первой категории электроснабжения запитаны ответственные потребители (противопожарные насосы, аварийное электроосвещение, пожарная и охраная сигнализации и т.д. )

В первую категорию так же входит особая группа электропотребителей, которая должна быть безостановочной в силу возможности возникновения пожаров, взрывов и человеческих смертей. Электропотребители этой категории при нормальной работе, должны предусматривать два независимых резервируемых источника электропитания, у которых перерыв для возобновления электроснабжения при отключении одного из них, должен быть лишь на время автоматического переключения на второй. Как правило для первой категории предусматриваются две независимые трансформаторные подстанции (ТП) либо ТП и ДГУ (дизель генератор), либо ТП и аккумуляторные батареи, расчитаные на определенное время работы как в режиме ожидания так и в режиме тревога. Автоматическое переключение потребителей первой категории на резервный ввод осуществляется с помощью устройства автоматического ввода резерва (АВР).

Для особой группы первой категории, должен предусматриваться также третий независимый источник, для увеличения общей надёжности. В роли третьего независимого источника для особой группы электропотребителей, могут использоваться различные аппараты бесперебойного электропитания, аккумуляторные батареи, дизель генераторы (ДГУ) и т.д. с использованием АВР на 3 ввода или двух АВР.

Вторая категория. К ней можно отнести электропотребители, что при внезапном отключении электроэнергии могут последовать массовое возникновение брака или недоотпуска продукции, длительный простой рабочих, оборудования, техпроцесса, общее нарушению обычной жизнедеятельности большого количества городского и сельского населения.

Она должна при нормальной своей работе, обеспечить электроснабжение, так же от двух независимых резервирующих источников электропитания, но допускается некоторое время на переключение (например, время за которое дежурный электрик зайдет в щитовую и переключит рубильник на второй ввод). Для элетропотребителей второй категории при возникновении проблем с электропитанием на одном из источников, допускается время простоя до восстановления электроснабжения, в промежутке, пока дежурныё персонал или выездная бригада не произведёт необходимое переключение и восстановит поступление электроснабжение. Для электроснабжения по второй категории необходимы два независимых источника электропитания, но в отличии от потребителей первой категории, переключение на резервный ввод осуществляется вручную (без устройства ввода резерва АВР).

Большинство электропотребителей проектируемых административных зданий относятся ко второй категории электроснабжения.

Третья категория. Это категория, в которую не вошли электропотребители первой и второй категории. Для неё допускается осуществления электроснабжения от одного источника, притом условии, что на восстановление электропитания после поломки потребуется не более одних суток. Например, для обеспечения электропотребителей третей категории можно использовать однотрансформаторную КТП. Тут можно узнать больше о проектировании трансформаторных подстанций 10(6)/0,4кВ.

Стоит заметить то, что увеличение важности категории, напрямую влияет на саму стоимость его осуществления, поскольку это влечёт установку большего количества дополнительного оборудования и в итоге общего усложнение всей системы элетропотребителя.

Но с другой стороны на тех объектах, где действительно очень важна надёжность, в силу особых обстоятельств, то такое усложнение и резервирование, играет ключевую роль, во избежание более худших последствий при возникновении перебоя с элетрообеспечением.

Всех возможных потребителей электроэнергии можно разделить на категории, в соответствии с необходимостью обеспечения и гарантированной подачей электричества.

Например, требования, предъявляемые к надежности электроснабжения жилых зданий, могут существенно отличаются от аналогичных схем для спецобъектов. В качестве примера можно привести специальную систему «электропитания» насосного оборудования пожаротушения, предполагающего выполнение своих основных функций даже при отсутствии напряжения в сети.

Своевременная подача электроэнергии различным потребителям предполагает некий приоритет, а также соблюдение соответствующих норм надежности.

На основе этих параметров были разработаны соответствующие категории электроснабжения. Их основные характеристики оговорены в правилах устройства электроустановок (ПУЭ п. 1.2.18).

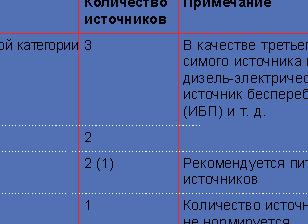

Именно здесь выделены главные категории энергопотребления, предусматривая определенное преимущество некоторых потребителей:

1. Первая и особая группа первой категории (особо важные «неотключаемые» потребители);
2. Вторая категория (потребитель может быть отключен не более чем на час);
3. Третья категория (потребитель может быть отключен на период восстановительно-ремонтных работ).

В списках первой категории (ПУЭ п. 1. 2. 19) находятся энергопотребители, прекращение подачи электроэнергии на которые может привести к опасности для жизни населения, причинению серьезного материального ущерба (например, выходу из строя дорогостоящего оборудования или нарушению сложного технологического процесса), а также к негативным социальным процессам при сбое работы коммунальных служб.

В первую очередь, эту категорию представляют так называемые «ответственные потребители»:

• аварийной освещение;
• охранная и противопожарная сигнализация;
• противопожарные насосы и т. д.

Сюда же включена и особая группа, бесперебойное обеспечение электроэнергией которой обеспечивает резкое снижение рисков серьезных пожаров, взрывов и, соответственно, человеческих жертв.

Для работы таких электропотребителей необходимо обеспечение минимум двух независимых и, при этом резервируемых источников электроэнергии, предусматривающих автоматическое их переключение.

Обычно такие силовые схемы предусматривают взаимосвязь двух независимых источников. Выход из строя одного инициирует автоматическое подключение второго источника. Время переключения между источниками обычно составляет от 0.3 с до 3 секунд (время работы АВР). Возможны варианты резервного подключения дизель-генераторов или аккумуляторных батарей.

Обычно такие источники используются в качестве третьего обязательного элемента схемы, обеспечивающие необходимую надежность.

Вторая категория (просто важные, ПУЭ п. 1. 2 .20) включает электропотребителей, у которых внезапное отключение электроэнергии может привести к массовому браку на производстве и/или длительному простою, а также к нарушению обычного режима жизнедеятельности больших групп населения в городской и/или сельской местности.

В этой группе также предусмотрено два независимых, страхующих друг друга, источника электроэнергии, но при этом допускается определенное время для перевода сети на резервный источник снабжения (например, для осуществления дежурным персоналом необходимых переключений вручную).

К этой 2 категории относится основная часть различных административных зданий.

И последняя, третья категория (ПУЭ п. 1. 2. 21). В нее включенны все остальные потребители . Здесь допускается наличие одного источника, но при условии, что причина аварии будет устранена в течение суток.
