Кессон для скважины

Особенности и назначение

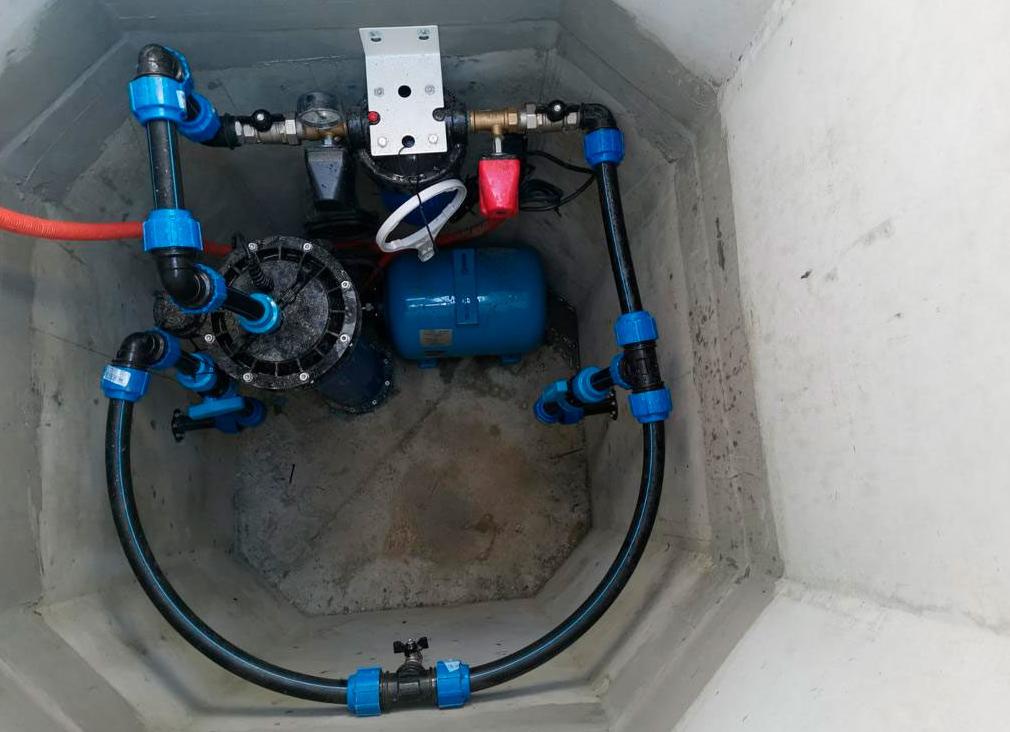

Устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования

Установка кессона выполняется на 1-2 м ниже поверхности земли на выпуске обсадной трубы скважины. Все кессонные сооружения отличаются размерами. Кроме выпуска обсадной колонны в камере можно разместить:

  • Вакуумный или погружной насос.
  • Фильтрационное оборудование.
  • Расширительный бак.
  • Приборы для управления работой насоса и других систем водоснабжения.
  • Запорную арматуру и систему трубопроводов.

Таким образом, устройство кессона позволит не только защитить гидротехническое сооружение от холодов и вандалов, но и даст практически отдельное помещение для размещения дополнительного оборудования, тем самым освободив территорию участка от загромождения. Оборудование водяной скважины кессонной камерой позволит превратить обычную проходку в качественное гидротехническое сооружение, которое можно использовать круглогодично.

Разновидности кессонов

Пример установленного пластикового кессона в скважине

Все кессоны отличаются не только размерами, но и материалом, из которого они изготовлены. Чаще всего изготовление этой камеры производится из следующих материалов:

  • металл;
  • бетон и железобетон;
  • кирпич или камень;
  • пластик.

Чтобы понять, из чего лучше сделать кессон своими руками, рассмотрим особенности каждой конструкции.

  • Металлический кессон может иметь цилиндрическую и прямоугольную форму. Он изготавливается из стали в процессе сварки. Такая конструкция нуждается в утеплении и защите от коррозии. Однако степень гидроизоляции этой камеры достаточно высокая.
  • Бетонный кессон можно выполнить методом заливки бетона в опалубку по месту или из железобетонных колец для колодца. Устройство камеры из этих материалов требует выполнения качественного утепления и гидроизоляции.
  • Из кирпича очень легко сделать кессон для скважины своими руками. Такая конструкция обладает низкой теплопроводностью, поэтому при кладке в один кирпич не нуждается в дополнительном утеплении кроме гидроизоляционного слоя со стороны грунта.
  • Пластиковые камеры изготавливаются в заводских условиях. Они достаточно лёгкие, жёсткие, обладают хорошей водонепроницаемостью. Монтаж таких ёмкостей можно выполнять на поверхности без заглубления при условии, что будет выполнено основательное утепление.

Что можно сделать своими руками?

Основные формы кессонов используемых для скважин

Самостоятельное устройство кессона зависит не только от его размера, выбранного материала, имеющегося чертежа или схемы, но и от наличия у вас определённых навыков. Так, чтобы правильно сделать кессонную камеру, вам необходимо следующее:

  1. Чтобы самостоятельно изготовить металлический кессон, вам необходимо иметь навыки сварных работ. Кроме этого потребуются металлические заготовки и дуговой агрегат для сварки.
  2. Устройство кирпичного сооружение выполнить проще всего. Для этого нужно уметь выполнять кирпичную кладку.
  3. Камеру из железобетонных колец для колодца своими силами сделать не получится. Всё дело в том, что кольца для колодца имеют внушительный вес, чтобы поднять их понадобится привлечь грузоподъёмную технику.
  4. Однако если установку железобетонных колец для колодца произвести своими руками не получится, то выполнить монолитную конструкцию из бетона по месту – посильная задача для самостоятельного исполнения. Для этого необходимо сделать опалубку, подготовить арматуру и смешать цементно-песчаный раствор.
  5. Установка пластиковой камеры может быть произведена своими руками, но изготавливают такие ёмкости только в заводских условиях.

Инструкция по изготовлению

Процесс создания приямка для установки кессона

В зависимости от размера и материала, из которого вы собираетесь делать кессон, процесс изготовления камеры имеет свои нюансы и последовательность. Перед тем как сделать кессон для скважины своими руками, стоит провести соответствующие земляные работы:

  • Сначала необходимо выкопать приямок для камеры вокруг выхода обсадной трубы скважины. При этом дно приямка необходимо заглубить на 20-50 см ниже отметки, на которую промерзает грунт в вашем регионе. Обычно эта величина находится в пределах 1-2 м. Размер приямка в ширину зависит от габаритов оборудования и камеры. Схема для устройства самой маленькой камеры подразумевает размеры приямка 1,4х1,4 м. Средний параметр равен 1,9х1,9 м. Если размеры оборудования и его количество будут значительным, то для беспрепятственного обслуживания лучше сделать приямок размером 2,4х2,4 м.

Внимание: все размеры указаны с учётом, что на утепление (засыпку) камеры с каждой стороны понадобится просвет в 20 см.

  • На дне приямка заливается ленточный фундамент или опорная бетонная плита.

Важно: при откапывании приямка нужно расположить его площадь так, чтобы обсадная труба выходила не в центре, а была смещена на треть длины. Это облегчит обслуживание и поможет установить необходимое оборудование.

Делаем металлический кессон

Схема устройства металлического кессона

Из листовой стали вырезаются заготовки для выполнения дна, крыши и стенок камеры. При этом желательно, чтобы они состояли из цельного куска металла. В противном случае сварные швы на отельных деталях придётся проваривать с двух сторон для обеспечения надлежащей герметичности.

Усиление вертикальных стенок ёмкости делается при помощи стальных швеллеров высотой 5-10 см. Они привариваются с внешней стороны камеры с шагом 50-70 см. В дне прорезается входное отверстие для обсадной колонны. В крышке делается два отверстия. Одно из них сечением 60х60 см – это люк для обслуживания оборудования, второе отверстие размером 10-12 мм предназначено для вентиляции сооружения. Оно позволит избежать образования конденсата на внутренних поверхностях. Для вырезания отверстий можно использовать ножницы по металлу или газорезку.

Снаружи камера обмазывается несколькими слоями битумной мастики. Вместо неё можно использовать гудрон. Изнутри ёмкость красится эмалью, если поверхность чистая, или специальным грунтом при наличии коррозии.

Внимание: использование нитрокрасок в замкнутом пространстве камеры запрещено.

На крыше ёмкости привариваются две трубы вокруг прорезанных отверстий. Они будут выступать над поверхностью земли после засыпания камеры. Труба большего диаметра будет опорой для люка-лаза, а вторая труба меньшего диаметра будет служить вентиляцией.

Изготовление кирпичного кессона

Пример самодельного кессона из кирпича

Чтобы установить кирпичный кессон, необходимо на опорной бетонной подушке или ленточном фундаменте выложить стены сооружения. При этом стоит придерживаться следующих рекомендаций:

  1. Для обеспечения хорошей гидроизоляции сооружения лучше использовать газобетон или силикатный кирпич.
  2. Укладку кирпича лучше вести не на обычный раствор, а на специальную гидрофобную смесь.
  3. После возведения стен с внешней стороны укладывается слой гидроизоляции. Она будет надёжно придавлена к стенам сооружения за счёт засыпки, которая выполняет функции утеплителя. Для этих целей используют цементно-песчаную смесь, замешанную в соотношении 5 к 1.
  4. Поверх стен устанавливается перекрытие с отверстием для люка. Если делается монолитное перекрытие, то особенности его изготовления можно прочитать ниже.

Устройство бетонного кессонного сооружения

Пример самодельного кессона из бетона с опалубкой

Бетонный кессон делается посредством изготовления опалубки и заливки бетонной смеси. Последовательность действий следующая:

  1. Сначала сооружается опалубка из досок, фанеры или ДСП. Для облегчения её снятия поверхность обрабатывается отработкой или другим маслянистым составом. Конфигурация сооружения и габариты подбираются в зависимости от размеров и количества оборудования. При этом по периметру камеры необходимо оставлять запас свободного пространства шириной 10-20 см для выполнения утепляющей засыпки.
  2. Для обеспечения жёсткости конструкции перед заливкой бетона в опалубку устанавливается арматура.
  3. Бетон заливается в опалубку за один заход. Это обеспечит хорошую адгезию, целостность и долговечность конструкции.
  4. В течение недели пока происходит застывание бетона, поверхность камеры необходимо смачивать и защищать от осадков и солнечных лучей, накрыв плёнкой. После этого опалубку можно снимать.
  5. Когда стенки сооружения наберут полную прочность (через 28 дней), можно заливать крышу.

Для выполнения монолитного железобетонного перекрытия с люком (крыши) делают следующее:

Пример железобетонного кессона из готовых колец

  1. Над стенами устанавливается нижняя опорная поверхность опалубки. При этом в ней стоит предусмотреть отверстия для люка-лаза и вентиляционной трубы. Их можно выполнить при помощи металлических отрезков труб высотой 20-25 см. Укладка опалубки производится на бруски, прикреплённые к внутренней стороне стен. При этом вниз необходимо сделать отступ на толщину опалубочных досок, это позволит залитой плите лежать непосредственно на стенах сооружения.
  2. По периметру опалубка выполняется при помощи досок высотой 20-25 см. Между собой доски скрепляются в углах и крепятся к наружной поверхности стен.
  3. Сверху на доски опалубки с нахлёстом на боковые стенки расстилается гидроизоляция. Она защитит от протекания раствора и обеспечит гладкость поверхности. Для защиты гидроизоляции от слипания с бетоном её поверхность смазывается маслом или отработкой.
  4. Когда опалубка готова выполняется армирование. Для этого используется два слоя арматурной сетки из прутка диаметром 5-8 мм с размером ячеек 10х10 или 15х15 см. Между двумя слоями арматуры должно быть расстояние 5-7 см. Для соблюдения этого разрыва используются арматурные стержни длиной 10-15 см.
  5. Заливку выполняют за один раз.
  6. Затем поверхность плиты накрывается плёнкой и смачивается три раза в день на протяжении недели. Всё это время монолитную плиту необходимо защищать от попадания солнечных лучей дождя и мусора.

Когда бетонные работы будут окончены, выполняется укладка гидроизоляционного материала по наружной поверхности стен и крыше. При укладке делается нахлёст соседних полос на 7-12 см. Затем производится засыпка просветов между стенками конструкции и почвой. Благодаря засыпке гидроизоляция прочно прижмётся к стенам камеры, поэтому дополнительное крепление не понадобится.

Внимание: необходимо следить, чтобы в момент засыпки между стеной и гидроизоляцией не попал грунт и сама засыпка.

Монтаж кессона для скважины

Для начала выкапывается яма вокруг обсадной трубы. Размер ямы должен быть чуть больше кессона, чтобы он без труда туда вошел. Например, под кессон размером 1.25 х 1.25 м, копают яму 1.5 х 1.5 метра. Меньше точно не нужно. Обсадная труба обрезается на половину своей высоты. Если трубу не обрезать, то, опустив на нее кессон, она будет торчать через горловину кессона, и будет мешать туда залезть.
После того, как обрезали трубу, на нее ставят кессон.
По-хорошему монтаж кессона для скважины нужно производить манипулятором, в этом случае все будет быстро, аккуратно и ничего не повредится, а значит он простоит весь срок службы.

Обычно на дачах, ради экономии, собирают группу рабочих, которые устанавливают его вручную. Например, вес металлического кессона 1.25 х 1.25 метра, высотой 2 метра и с толщиной металла 3 мм — более 250 кг, поэтому возникают сложности с аккуратным переносом (обычно его тащат или катят, если это бочка). В процессе такого перемещения кессон царапается, отваливается краска, рвется гидроизоляция, но это мало кого волнует. Затем, рабочие пытаются вручную установить его на трубу. Иногда с первого раза не попадают… В итоге, в местах повреждений гидроизоляции, начинает образовываться коррозия, кессон гниет, и уже не имеет значения какой толщины его стенка.
Устанавливать кессон вручную нужно очень осторожно.

Далее, установив кессон на обсадную трубу, происходит сварка трубы в кессоне по внутренней гильзе. Это уберегает гидроизоляцию. Если ваш кессон дешевый и гильзы под трубу нет (вырезано отверстие в полу), то трубу обваривают как получится.


После всего этого, обсадную трубу обрезают на нужную высоту и ставят оголовок. Затем уже делают разводку на все потребители.

Монтаж кессона должны выполнять профессионалы, которые знают нюансы и регулярно выполняют обустройство скважины. Заказав установку у местных строителей-шабашников, велик шанс получить полный кессон воды и отсутствие гарантии.

Как установить металлический кессон, чтобы не всплыл

Теперь рассмотрим, как установить стальной кессон, чтобы не всплыл.
Итак, нужно помнить, что не все кессоны всплывают, это зависит от того, насколько крепко сидит обсадная труба, к которой он приварен или насколько эта труба длинная. В глинах она держится далеко не так хорошо, как в гравии и песках. Плотно сидящую обсадную трубу вытащить настолько проблематично, что скорее порвется резьба на трубе, чем получится извлечь ее.
Если же бурили по глинам, а обсадной трубы всего 20 метров (или около того) и уровень грунтовых вод высокий, то нужно фиксировать кессон, чтобы не всплыл.

  • Лучший выбор это залить его сверху бетоном. Особенно удачно, если в данный момент ваш дом только строится, делается фундамент и все под рукой.
  • Можно воспользоваться готовыми Ж/Б шпалами. Уложив их сверху на кессон, вы надежно его зафиксируете, и ничего не всплывет. Решение проверенное опытом.

Дешевые кессоны в виде бочки, не имеющие горловины, утяжелить проблемно и нужно, например, приварить квадратное дно и туда укладывать Ж/Б блоки.

Если ваш металлический кессон требует утяжеления — не отказывайтесь от этого, врят ли с вас хотят получить лишние деньги. Бывали ситуации, когда дачник отказывался от утяжеления, через время кессон выдавило, он потянул за собой обсадную трубу, и артезианскую скважину завалило песком. То, что могло служить 40-50 лет, быстро вышло из строя и потребовало ремонта с большими затратами на восстановление. Это не тот пункт, где стоит экономить при обустройстве скважины.

Что такое кессон и зачем он нужен?

Главная функция скважного кессона – защита обсадной трубы, погружного насоса и идущего с ним оборудования от внешних воздействий. С одной стороны он защищает скважину от промерзания при сильных заморозках, а с другой не дает попасть в ее ствол грязи при паводках и сильных дождях. Внутри него нередко монтируются фильтры воды, датчики давления, автоматика управления, гидроаккумулятор и лестница для доступа к этим приборам.

Схема устройства

По устройству кессон для скважины представляет собой герметичную камеру-емкость прямоугольной либо цилиндрической формы. По строению это просто небольшой смотровой колодец. Он также находится полностью в земле, выступая над нею лишь своей горловиной. В боках этой конструкции предусматриваются отверстия для электрических кабелей и водопровода, а на дне – еще одно для обсадной трубы. Сверху все закрывает крышка.

Пример готового кессона

Самостоятельно сделать кессон можно из бетона, пластика либо железа. Монтаж его относительно прост, ленточный или свайный фундамент своими руками выполнить гораздо сложнее. Но немало поработать лопатой на участке у дома все же придется. Установка кессонной конструкции производится в грунт и так, чтобы ее дно находилось ниже уровня промерзания почвы.

Виды кессонов для скважины

Предназначенные для скважин кессоны разделяются по форме, объему и материалу изготовления. Если это сооружение делается своими руками, то по конфигурации оно может быть каким угодно. Но зачастую частники предпочитают приобретать готовые цилиндрические или прямоугольные изделия заводской сборки. Для установки их надо лишь поместить в вырытый заранее котлован, а потом засыпать все землей.

Существующие схемы планировки дачного участка в 10 соток и более без проблем позволяют разместить на территории у дома скважину и кессон. Объем последнего редко превышает 6000 литров (1,5 х 1,5 метра в ширину и длину). Этого с избытком хватает для всего комплекта насосного оборудования. Еще и остается место для спустившегося внутрь с целью обслуживания техники человека.

Металлический вариант

Среди плюсов металлического кессона числятся:

  • Высокая прочность и устойчивость к давлению земли извне;

  • Длительный срок службы (до 50-ти лет);

  • Отличная герметичность (при профессиональной сварке швов);

  • Отсутствие необходимости в «якоре» на дне.

Минусы у кессона из металла следующие:

  • Немалый вес, требующий привлечения подъемной спецтехники;

  • Низкая коррозийная устойчивость металла;

  • Высокая цена готовых изделий (это самый дорогой из вариантов).

Если металлические кессоны не обработать антикоррозийными составами, то долго в земле они не прослужат. Влага будет воздействовать на металл снаружи из почвы и изнутри, поступая из горловины скважины. Чтобы установить на обсадной требе готовую конструкцию, нужен кран. А самостоятельный монтаж кессона из стальных листов потребует навыков обращения со сварочным аппаратом. По трудоемкости установки этот вариант выигрывает лишь у аналога из бетона.

Из бетонных колец

У кессона из ж/б колец достоинства меньше, среди них лишь:

  • Высокая механическая прочность;

  • Длительный эксплуатационный срок.

А вот минусов у этого вида кессонных сооружений много:

  • Необходимость применения трудоемкой и дорогой гидроизоляции;

  • Необходимость утепления конструкции (у бетона высокая теплопроводность);

  • Большой вес железобетонных изделий;

  • Высокая стоимость монтажа и невозможность выполнить его самостоятельно.

Без крана в случае с железобетонными кольцами не обойтись. При этом не все схемы вариантов планировки участка 15 соток даже здесь подойдут. Мало на нем подобрать место для скважины, необходимо еще также предусмотреть площадку для автокрана и грузовика с ЖБИ. Проблем установка кессона из ж/б колец вызовет массу. Часто для оборудования подобного сооружения лучше выбрать пластиковую (стеклопластиковую) модификацию.

Пластиковый вариант

У кессонных смотровых колодцев из пластика плюсы следующие:

  • Малый вес (порядка 50–100 кг);

  • Отсутствие предпосылок к коррозии;

  • Срок эксплуатации в 50 и более лет;

  • Относительно невысокая стоимость (дешев не только сам кессон, но и монтажные работы);

  • Высокая герметичность (просачивание влаги возможно лишь в местах ввода труб);

  • Хорошие теплоизоляционные характеристики;

  • Заводская готовность конструкции.

Небольшой вес пластикового кессона позволяет во время его установки обойтись без крана силами двух человек. Но ему требуется тяжелый «якорь» в виде бетонной плиты, который не позволит этому сооружению всплыть из земли при паводках. Плюс любая конструкция из пластика не отличается сильно высокой прочностью. Это бетонный или металлический кессон при пучении по зиме не раздавит. Пластиковый вариант вполне может и повредить давление грунта.

Самодельный из кирпича

Монтаж и установка кессона

Чтобы смонтировать готовый кессон из пластика или металла, необходимо выполнить пять шагов:

  1. Рытье котлована размером на 20–30 см больше устанавливаемой конструкции.

  2. Отсыпка песчаной подушки в 15–20 см на дне и создание там «якоря» (по необходимости).

  3. Осуществление установки кессона и оборудование оголовка внутри него на обсадной трубе.

  4. Подведение электропроводки и водопровода с герметизацией входных отверстий в стенках сооружения.

  5. Наружное утепление пенополистиролом или пенопластом и обратная засыпка грунта.

Технология работ предельно проста. Монтаж кессона всегда возможно произвести самостоятельно. После засыпки его землей для внешнего декорирования подойдет облицовочный кирпич или иной влагостойкий материал для отделки цоколя частного дома.

Утепляем внутри и герметизируем все швы снаружи

Собираем насос

Вставляем насос

Закрываем скважину оголовком, из которого выводим шланг для воды и кабель

Устанавливаем муфты соединения

На них монтируем и подключаем к кабелю реле давления и монометр

Соединяем внутреннюю магистраль

Подключаем гидробак

Подключаем внешние соединения

Монтаж окончен

Вместо заключения

Кессон для скважины является отличным способом защиты источника питьевой воды от непогоды и низких температур. Внутри него насосной технике не страшны морозы и паводки. Его также можно использовать в качестве распределительного колодца для подключения к водозабору нескольких потребителей (второго дома, бани или автополива огорода).

Если в планах все делать самому, то лучше приобрести пластиковую конструкцию. Она легка по весу и проще в монтаже. Если более важна долговечность, то стоит остановить свой выбор на железобетонных кольцах. Для их сборки потребуется кран и профессиональные монтажники. Зато при хорошей гидроизоляции такое сооружение без проблем прослужит несколько десятилетий. Ему не страшны пучения и влага. Металлический аналог подвержен коррозии, однако не столь непрочен, как пластик.

Смотрите также видео о установке кессона своими руками

Читайте про другие наши материалы:

Кессон для скважины 5 (100%) 1 vote

Для защиты источника от воздействия низких температур можно построить кессон для скважины своими руками. Такая работа не потребует специальных навыков, однако для ее выполнения необходима тщательность и соблюдение определенных правил для того, чтобы конструкция смогла выполнять свои функции. Форму и геометрические параметры кессона выбирают таким образом, чтобы в его пространстве могло разместиться все необходимое оборудование. Для строительства кессона могут использоваться различные материалы.

Типы материалов для строительства кессона

Прежде чем начать монтаж кессона для скважины, следует выбрать материал конструкции, сравнивая характеристики различных вариантов.

  • Пластиковые модели устойчивы к влажности, а их небольшой вес обеспечивает удобство монтажа. Недостатком материала является его относительно невысокая прочность. Справиться с этим можно путем контурной заливки емкости бетонным раствором.

    Заводской пластиковый кессон для скважины

  • Бетонные конструкции требуют определенных усилий при установке. Кроме того, при выполнении кессона из бетонных колец потребуется оплачивать услуги грузоподъемной спецтехники. В то же время бетонные кессоны можно считать достаточно надежными и долговечными.
  • Кессон для скважины своими руками можно сделать из металла. Этот материал также обладает надлежащей прочностью и долговечностью. Однако с учетом условий эксплуатации при строительстве потребуется обеспечить максимально надежную гидроизоляцию такого изделия для предотвращения коррозии и внимательно следить за целостностью защитного слоя в процессе эксплуатации.

    Готовые варианты металлических кессонов для скважин

  • Установка кессона на скважину может осуществляться методом кирпичной кладки. Таким конструкциям при изготовлении для надежности потребуется защитный слой для обеспечения герметичности. Приобретение строительного материала потребует капиталовложений, но для кессона можно использовать кирпич, оставшийся после строительства дома или гаража.

Особенности самостоятельного монтажа

Стараясь узнать, как сделать кессон для скважины своими руками, следует понимать, что единой технологии для выполнения такого рода работ не существует. Методика определяется выбранным материалом, поэтому все нюансы следует выяснить заблаговременно, чтобы реально оценить свои возможности.

Установка металлического кессона

Если вы выбрали кессон для скважины металлический, вам потребуется напарник. Идеально, если у него будут навыки сварщика.

Перед началом монтажа кессона следует приготовить все необходимое:

  • металлическую трубу,
  • 2 листа стали круглой формы, диаметром, несколько превышающим диаметр трубы,
  • трубу меньшего диаметра для горловины кессона.

Рекомендуемая толщина металла — порядка 4-5 миллиметров.

Для изготовления металлической конструкции потребуется специальное оборудование:

  • сварочный аппарат с трансформатором,
  • дрель,
  • болгарка.

Важно: Перед работой металл требуется очистить от ржавчины, грязи и пыли.

При монтаже все металлоконструкции для защиты от грязи и влажности устанавливаются на деревянные настилы (брусья).

Сварка кессона из металла

  • Первым этапом работ является выполнение технологических отверстий (для ниппелей подвода водопровода, для входа силового кабеля, для установки гильзы). Параметры отверстий определяются в соответствии с габаритами оборудования и коммуникаций.
  • После этого выполняется сборка методом сварки в следующей очередности: к дну привариваются стенки, на которые потом наваривается крышка с ниппелями.
  • Сваренную конструкцию подготавливают к нанесению защитного покрытия, удаляя образовавшийся при сварке шлам и шлифуя поверхности при помощи специальной насадки на дрель. Место, в котором позже будет производиться сварка, не нуждается в шлифовке.
  • На крышке вырезают люк и приваривают трубу меньшего диаметра для люка.
  • При помощи петель устанавливается крышка люка будущего кессона.
  • Внешняя поверхность покрывается битумным гидроизолирущим составом, а внутренняя — грунтовкой.
  • Сверху кессон можно утеплить, например, экструдированным пенополистиролом.

Готовый металлический кессон в котловане

Монолитные бетонные кессоны

Устройство кессона для скважины из бетонного раствора имеет свои особенности. При строительстве рекомендуется придерживаться определенной последовательности работ.

  • Вокруг оголовка скважины выкапывается котлован, размеры которого определяются необходимостью разместить определенный набор оборудования.
  • Лучше всего выполнять такие работы весной. Это позволит максимально точно оценить состояние дна котлована. Такая оценка является вторым этапом в комплексе работ.
  • Если в период паводка дно котлована для кессона из монолитного бетона остается сухим, его достаточно засыпать песком и щебнем с последующей утрамбовкой. При обнаружении влажности не стоит экономить – следует залить дно бетоном, обеспечив водонепроницаемость и прочность пола.
  • Бетонный пол устанавливается на песчаную подушку высотой 10 см после проливки ее водой.
  • Перед заливкой на песчаный слой укладывается слой гидроизолирующего полиэтилена с заходом на стены.
  • Для обеспечения прочности на полиэтилен кладется металлическая решетка таким образом, чтобы ее края не соприкасались позже со стенками конструкции. В качестве прокладок под решетку укладываются деревянные бруски.
  • Заливается бетонный раствор. Общая высота слоя – около 10 см.
  • После высыхания бетонного пола строится опалубка для стен.
  • Внутрь опалубки помещаются патрубки для подвода воды, кабеля и армирующие металлоконструкции. Положение патрубков фиксируется, чтобы избежать смещения при заливке.
  • В опалубку заливается бетонный раствор. На этом этапе необходимо выполнять уплотнение материала виброинструментами или штыкование, чтобы не образовывались воздушные полости.

    Устройство кессона из монолитного бетона

  • На время набора прочности бетоном сооружение накрывают полиэтиленом.
  • Изготавливают и устанавливают крышку с люком (деревянную, из бетонной плиты и пр., которую при необходимости можно утеплить).
  • Выполняется покрытие всех поверхностей бетонного кессона гидроизолирующей битумной мастикой.
  • Подводятся трубопроводы.

Строительство из бетонных колец

По аналогии с бетонными сооружениями кессон для скважины из бетонных колец обрабатывается битумной мастикой для гидроизоляции. Модели из колец имеют свои особенности.

На фото скважинный кессон из железобетонных колец

  • Важно обеспечить точное геометрическое совпадение колец.
  • Соединение выполняется с помощью цементного раствора или гидроизолирующего монтажного состава.
  • Диаметр колец выбирается в зависимости от требуемых габаритов кессона.
  • Изготовление выполняется быстрее, чем при использовании бетонного раствора или кирпичной кладки, но требует применения грузоподъемной техники.

Изготовление пластиковых конструкций

Пи установке пластиковых кессонов можно использовать еврокубы (хотя возможен и даже вариант с пластиковой бочкой). В них легко вырезать технологические отверстия для водопровода, питающего кабеля и люка обслуживания. Пластиковый кессон для скважины своими руками должен фиксироваться на бетонном основании.

Если для повышения прочности изделия используется бетонная заливка, внешняя сетка еврокуба выполняет функцию арматуры.

Подробнее про заводские пластиковые кессоны для скважин читайте в отдельной статье.

Если вам интересно, что включает в себя схема водоснабжения частного дома из скважины, эта информация есть на нашем сайте.

Про скважинные обсадные трубы из пластика и их характеристики можно .

Кирпичные кессоны

Строительство кессона для скважины своими руками из кирпича имеет свои особенности. В качестве фундамента можно использовать подушку из щебня или бетонную стяжку.

  • Наиболее распространенными являются круглые или квадратные в сечении конструкции, хотя технически возможно создание абсолютно любой конфигурации.
  • Кладка в половину кирпича отвечает всем предъявляемым требованиям. Делать стены толще и тратить больше стройматериалов нет необходимости.
  • Дно кессона гидроизолируется.
  • Во время кладки необходимо следить за отсутствием пропусков при выполнении швов.
  • В процессе строительства устраиваются отверстия для подвода водопровода и кабелей электропитания.
  • Изнутри на кирпичную кладку наносится штукатурный слой.
  • Верхнее перекрытие может быть любым, но самый простой способ – установить деревянную крышу с люком, которую перед засыпкой землей теплоизолируют при помощи насыпных или листовых, устойчивых к воздействию влажности материалов.

Самодельный кирпичный кессон

Правильно выбранный и грамотно установленный кессон для скважины позволит обеспечить максимальную надежность и безаварийность работы вашего источника. Он защитит перекачивающее оборудование от промерзания, а автоматику и электрическую часть системы от влажности. Наличие кессона позволяет эксплуатировать автономную систему водоснабжения в любое время года без малейшего риска.
Ознакомившись с технологией строительства и особенностями различных материалов вы можете выбрать оптимальный вариант.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
