Кирпичная печь для бани

Содержание

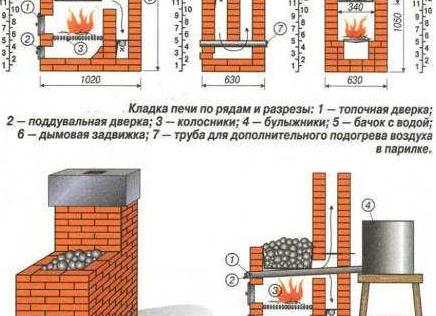

Какую печь строить в бане?

Банная печь может иметь разные габариты, подбираемые преимущественно в соответствии с площадью обслуживаемого помещения. Наиболее часто возводятся печи, имеющие основание размерами 890х1020 мм (3,5х4 кирпича) либо 1020х1290 мм (4х5 кирпичей) и высотой без учета дымоотводящей трубы 168 см или 210 см соответственно. Второй вариант лучше подходит для парилок с увеличенной высотой потолка.

Наиболее предпочтительным вариантом кирпичной печи для бани является модель с водяным контуром (баком для нагрева воды). Приводить много проектов не имеет смысла – они практически идентичны, меняется лишь расположение бака для нагрева воды. Наиболее популярными вариантами являются кирпичная печь с нижним расположением бака и печь из кирпича для бани с верхней установкой емкости.

На следующих изображениях приведены схемы кирпичной печи с нижним размещением водяного бака.

Схемы кирпичной печи с нижним размещением водяного бака

Схемы кирпичной печи с нижним размещением водяного бака (порядовка)

Следующие изображения наглядно демонстрируют проект кирпичной печи для бани с размещением бака вверху.

Проект кирпичной печи для бани с размещением бака вверху

Проект кирпичной печи для бани с размещением бака вверху

Делаем проект безопасным: основные положения

Прежде чем приступать к изучению дальнейшей информации по обустройству банной печи, нужно рассмотреть и запомнить ключевые положения техники безопасности, нарушение которых может привести к крайне неблагоприятным последствиям.

Традиционно печь возводится около стены, противоположной по отношению к полкам в парилке. Проект печи нужно создать так, чтобы между греющимися частями готового агрегата и всем, что поддерживает горение, соблюдалось минимум 30-40-сантиметровое расстояние. Если будет обустроена специальная защита, к примеру, из асбестового картона, этот показатель можно будет уменьшить до 15-20 см.

Использование теплоизолятора при строительстве печи — примерИспользование теплоизолятора при строительстве печи — пример
Картон асбестовыйБазальтовый картон

Между дымоотводящей трубой и элементами перекрытий/кровли, которые с ней соприкасаются, должен быть соблюден зазор, заполняемый впоследствии огнеупорным материалом. Чаще всего для защиты используется асбест. Сверху упомянутый зазор с изоляцией закрывается стальной фигурной накладкой.

Схема прохода дымохода через крышуПечная труба

Для дополнительной защиты, участок пола перед печной топкой укрывается металлическим листом толщиной порядка 10 мм. Он будет обеспечивать защиту материала изготовления пола от возгорания в случае, если из топки выпадут угольки.

Лист предтопочный (латунь)Предтопочный стальной лист

Стандартный вариант размещения печи в пространстве бани показан на следующем изображении. Здесь же можно видеть порядок организации водяного контура, который можно взять за основу, если снабжение теплой водой будет обеспечиваться силами печного агрегата, а также особенности подключения и вывода дымохода.

Стандартный вариант размещения печи в пространстве бани

Из чего строить печь?

Набор для самостоятельного возведения кирпичной банной печи включает следующие позиции:

  • кирпич;
  • глину для приготовления кладочного раствора (также понадобится песок);
  • емкость для приготовления раствора;
  • инструменты для разметки (карандаш, веревка, угольник, рулетка и т.д.) и кладки (кельма, кирка, киянка и т.д.);
  • материалы для изоляции (рубероид, асбест);
  • элементы для изготовления бака для воды и дымоотводящей трубы (если запланирована их самостоятельная сборка, но гораздо более выгодным в плане временных и трудовых затрат является покупка готовых агрегатов).

Отдельного внимания заслуживает вопрос выбора кирпича для кладки. Прочность этого материала, прежде всего, должна быть более высокой по сравнению с обыкновенным белым или красным кирпичом. Идеальным вариантом является шамотный кирпич с высочайшими огнеупорными свойствами.

Красный печной кирпичШамотный кирпич

По ключевым эксплуатационным характеристикам кирпич на основе шамотной глины заметно превосходит ближайших «собратьев», но стоит гораздо дороже. Ввиду этого, чтобы итоговые затраты на возведение банной печи сохранялись в разумных пределах, шамотный кирпич используют для кладки участков, подвергающихся наиболее сильному нагреву.

Кирпич огнеупорный шамотный

В местах, разогревающихся до более скромных показателей, целесообразно использовать полнотелый красный кирпич, рассчитанный на выполнение рассматриваемых работ.

К примеру, из такого кирпича можно выложить внешние стенки, дымообороты, различные декоративные элементы и т.п.

Облицовка красной печи красным кирпичом

Важно! Отличить полнотелый керамический кирпич можно по маркировке в виде буквы «М» и сопутствующих цифр, указывающих на значение предельной нагрузки на 1 см2. Для кладки кирпичной печи следует использовать материал марки не менее М-150.

Отличить настоящий качественный печной кирпич можно по 3 ключевым признакам.

  1. Звук. Отправляясь за строительным материалом, захватите с собой небольшую кирку или молоток. Возьмите кирпич и несильно ударьте по нему молотком/киркой, держа строительное изделие на весу второй рукой. От качественного кирпича молоток/кирка отскочит, а звук будет звонким и чистым. Если же ваш инструмент впечатался в испытываемое изделие, издав, при этом, глухой звук, от покупки такого кирпича следует воздержаться – внутри него с большой долей вероятности присутствуют трещины, наличие которых приведет к очень быстрому разрушению кладки.
  2. Внешний вид. Во-первых, по размерам кирпич должен соответствовать утвержденным стандартам (250х120х65 мм). Допустимым считается отклонение до 2 мм. Во-вторых, кирпич не должен иметь выраженных повреждений и прочих дефектов. Допустимым считается наличие незначительных бороздок и нитевидных трещинок. В-третьих, не стоит покупать изделия с пленкой, напоминающей слюду – ее присутствие указывает на брак, возникший в результате нарушения положений технологии изготовления. Данная пленка попросту не позволит добиться необходимого качества сцепки с раствором.
  3. Внутреннее состояние. Не пожалейте денег на покупку одного кирпича для проведения теста. Ваша задача: расколоть изделие на 2 части при помощи молоточка. Внимательно осмотрите поверхность скола – сторонние включения должны отсутствовать, а цвет не иметь резких перепадов и в целом быть ровным. Наличие более темного цвета в середине свидетельствует о браке, возникшем по причине пережога кирпича. Использовать такой материал для строительства банной печи и любых других более-менее серьезных построек запрещается.

    Схема проверки качества кирпича путем его раскалывания

Видео – Выбор кирпича для кладки печи

Какой раствор использовать для кладки?

Кладка кирпичных банных печей традиционно выполняется на глиняном растворе. Лучше всего, если для его приготовления будет использована разновидность глины, положенная в основу применяемого кирпича, т.е. красная либо шамотная. В данном случае кирпич и кладка будут давать одинаковое температурное расширение в процессе нагревания, что позволит обеспечить максимально длительный срок готовой постройки.

Полезный совет! Установлено, что чем более тонким делается кладочный шов, тем выше в результате получается качество печи. Однако к рассмотрению этого вопроса также нужно подойти разумно: идеальная кладка получается при толщине швов 0,5 см. Уменьшение значения ниже упомянутого показателя будет способствовать заметному снижению срока службы печи.

Помимо глины, в состав раствора включается песок. Предварительно его нужно просеять, чтобы в раствор в итоге пошел материал с песчинками размерами не более 1-1,5 мм. Миллиметровое значение является наиболее предпочтительным. Также важно, чтобы песок не имел илистых включений и был однородного цвета. Для просеивания используйте сита соответствующих фракций.

Отдельные требования предъявляются и к воде, также используемой в процессе приготовления кладочного раствора. Прежде всего, она должна быть чистой, содержать минимально возможное количество минеральных включений, не иметь затхлого запаха. На кладку 100 кирпичей уходит порядка 15-20 л воды.

Замешивание печной глины

Перед приготовлением раствора, глину надо положить в любую подходящую емкость (к примеру, большой таз), измельчить и залить чистой водой в таком количестве, чтобы в результате получилась максимально однородная масса, не слишком густая и не очень жидкая. Тщательно перемешайте раствор, разминая образовавшиеся комочки. Оставьте смесь глины и воды на сутки, после чего процедите, а образовавшиеся комочки разотрите через сито.

Песок в приготовленный раствор вносится в последнюю очередь. В среднем на ведро воды добавляется литровая банка песка, однако этот момент нужно тщательно контролировать, т.к. количество речного песка в растворе напрямую влияет на жирность последнего. Помимо этого, необходимое количество песка может меняться в зависимости от исходной жирности глины. Если смесь для кладки будет чересчур жирной, печь может попросту разрушиться в процессе эксплуатации. Тощий же (нежирный) раствор не позволит добиться нужного качества сцепления кирпичей, в результате чего повторится уже рассмотренный сценарий.

Определить жирность глины в кустарных условиях можно несколькими простыми способами.

Качество глиняного раствора

Возьмите 500 г глины и смешайте ее с водой. Замес лучше всего выполнять вручную, до получения смеси, имеющей однородную консистенцию и не прилипающей к рукам.

Важно! Для кладки банной печи можно использовать исключительно раствор средней жирности.

Скатайте из приготовленной ранее смеси шар по размерам небольшого яблока. Положите сформованное изделие на любую ровную твердую поверхность и осторожно надавите на него дощечкой. Придавливайте достаточно медленно, чтобы получилось зафиксировать образование трещин.

Если глиняный шар распался без образования трещин, глина является нежирной. Появление трещины размером в половину диаметра свидетельствует о слишком высокой жирности глины. В случае с раствором нормальной жирности, трещина займет примерно 0,2 диаметра глиняного шара.

Схема определения готовности глиняного раствора

Приготовление печного раствора — советы

Видео – Приготовление раствора для кладки печи

Последовательность возведения банной печи

Вне зависимости от выбранной конфигурации кирпичной банной печи, порядок ее возведения остается идентичным для всех ситуаций: от фундамента до обустройства дымоотводящей трубы и финишной отделки. В следующей таблице вы можете ознакомиться с важными сведениями о каждом этапе проведения рассматриваемого мероприятия.

Таблица. Порядок строительства банной печи

Этап работы Описание

Обустройство фундамента

Существует несколько разновидностей фундаментов для банной печи. Вам предлагается самый оптимальный и популярный вариант. Сделайте следующее:
— разметьте площадку под будущий фундамент, вбив колышки в углах и по периметру обустраиваемого основания, и натянув между ними веревку, чтобы было проще ориентироваться. Размеры площадки подбирайте в соответствии с проектными габаритами основания печи;
— выройте котлован глубиной порядка 60 см. При этом нижние 10-15 см расширьте по отношению к основной части ямы на 5-10 см в каждую сторону. После бетонирования подобная площадка снизу будет обеспечивать более высокую стойкость всей конструкции к грунтовым подвижкам;
— засыпьте песком нижнюю расширенную часть котлована и утрамбуйте, проливая его водой для лучшего уплотнения;
— поверх песка насыпьте 10-сантиметровый слой щебенки или битого кирпича и также утрамбуйте;
— смонтируйте опалубку по контурам котлована. Для ее сборки используйте деревянные доски и шурупы;
— в котлован уложите армирующую сетку. Для ее сборки оптимально использовать стальные стержни диаметром 1-1,2 см. Пруты связываются в сетку с ячейками 15х15 см. В местах пересечения арматура скрепляется вязальной проволокой либо специальными современными фиксаторами, что более удобно. Между стенками котлована и арматурной сеткой выдерживается примерно 5-сантиметровый зазор. Аналогичный зазор нужно выдержать между дном ямы и упрочняющей сеткой. Удобнее всего сделать это при помощи специальных фиксаторов-подставок;
— в котлован залейте бетонный раствор, приготовленный из 1 доли цемента (от М400), 3 долей чистого песка, 4-5 долей щебенки и воды в количестве, соответствующем примерно половине массы цемента. Бетон заливается равномерным слоем на такую высоту, чтобы заливка примерно на 150 мм не доходила до поверхности грунта на площадке. Обязательно выровняйте «верхушку» заливки по уровню;
— дайте заливке отстояться 3-5 дней (лучше 7-10) для набора прочности и демонтируйте опалубку. Образовавшиеся пустоты заполните утрамбованным мелким гравием;
— застывшую бетонную площадку покройте расплавленным битумом и сверху уложите слой рубероида, тщательно его разравнивая и прижимая к связующему веществу. Затем еще раз повторите процедуру. Полученная в результате двухслойная гидроизоляция обеспечит надежную защиту кирпичной печи от грунтовой влаги.
Упомянутый ранее 15-сантиметровый промежуток между верхней гранью фундамента и поверхностью грунта будет нивелирован посредством стартового сплошного ряда кирпича.

Приготовление раствора для кладки

Подробные рекомендации по проведению этого этапа приводились ранее.

Кладка печи, установка дополнительных элементов

Кладка банной печи выполняется в соответствии с предварительно подготовленной порядовкой – главной составляющей проекта рассматриваемого агрегата.
Пошаговый порядок возведения кирпичной печи будет рассмотрен далее в соответствующем разделе. Обустройство дополнительных элементов (в данном случае это дымоход, т.к. бак для воды будет предложено сделать встроенным) зависит от особенностей конкретного проекта и в каждом случае рассматривается индивидуально.

Сушка банной печи

Полностью выложенную печь нельзя сразу вводить в постоянную эксплуатацию: устройству нужно дать время на просыхание. В период сушки двери и окна в помещении должны быть открыты – печь высохнет быстрее.
Спустя 4-5 дней после завершения кладки печи, ее можно начинать топить мелкими щепками максимум по 10-15 минут ежедневно. Топка выполняется 1 раз в сутки. Выступающий конденсат указывает на то, что агрегат еще не полностью высох.

Финишная отделка

По желанию владельца, может быть выполнена финишная отделка. Вариантов достаточно много. Наиболее популярными являются следующие:
— облицовка плиткой (клинкерной, майоликой, терракотой или мраморной). Один из наиболее популярных вариантов. Отличается сравнительно невысокой стоимостью и простотой реализации;
— облицовка кирпичом;
— отделка камнем. Хорошо подойдет керамогранит, гранит, мрамор или змеевик;
— оштукатуривание. Исконно русский способ, являющийся по совместительству самым элементарным и бюджетным;
— облицовка изразцами. Трудоемкий метод отделки, позволяющий получать поистине уникальные дизайнерские композиции.

Видео – Строительство банной печи

Проект банной печи: пошаговая порядовка

В качестве примера будет рассмотрен порядок возведения печи, укомплектованной встроенным баком для воды. Размеры конструкции в основании довольно внушительные – 1020х1290 мм (соответствует кладке 4х5 кирпичей), высота – 2100 мм. По желанию владелец может менять габариты в соответствии с условиями и характеристиками обустраиваемой парной. Проектное изображение возводящейся конструкции представлено далее.

Проектное изображение возводящейся конструкции

Печь с указанными конструктивными размерами позволит обеспечивать в пространстве площадью до 10-14 м2 температурные показатели на уровне порядка 45-50 градусов в процессе мытья и до 100 градусов и выше во время парения. Одной топки такой печи будет достаточно, чтобы в бане смогли комфортно попариться и тщательно вымыться до 10-12 посетителей. Объем вмонтированного бака (на приведенной схеме виден на грани справа) – порядка 180 л.

Для повышения качества обогрева и размещения камней над топливной камерой печи укладывают трубы в количестве 6 штук (видны рядом с баком для воды) диаметром 50 мм. Длина укладываемых труб конкретно для этого проекта – 1050 мм. Смонтированные трубы сильно нагреваются в процессе работы печи и продолжают в течение некоторого времени передавать тепловую энергию даже после завершения топки.

Над камнями располагается двухстворчатая дверка. Сквозь закрываемый ею проем на уложенные булыжники поддается вода, благодаря чему образуется пар.

Приступаем непосредственно к изучению проектной порядовки.

Таблица. Порядовка кирпичной банной печи

Этап работы Описание

1 ряд

Как отмечалось, делается сплошным и каких-либо существенных особенностей не имеет. Схема непосредственно укладки кирпичей показана на изображении.

2 ряд

На этом этапе начинается формирование зольной камеры (размеры и местоположение показаны на изображении) и устанавливается соответствующая дверца (выделены на схеме красным).
Важно! Размеры отверстия, предназначенного для установки дверцы, должны на 5 мм превышать габариты монтируемой рамы по каждой из сторон.
Закрепление этой, равно как и других дверец в печи выполняется так:
— асбестовый шнур вставляется в подготовленное отверстие и замазывается раствором для кладки. Будет достаточно шнура диаметром 0,5 см;
— с 4 сторон дверная рамка оснащается мочками – проволокой, предварительно свитой из 3-4 стержней длиной 10-12 см. К концам прикрепляются 10-сантиметровые отрезы проволоки диаметром порядка 0,5 см;
— подготовленная конструкция вставляется в отверстие по ходу кладки и фиксируется с помощью раствора. Вмурованная в кладку проволока обеспечивает надежную и качественную фиксацию дверцы.

3 ряд

Продолжается кладка зольной камеры.

4 ряд

Из огнеупорного кирпича (на схеме – желтый) выкладывается основание топливника и устанавливаются 2 колосниковые решетки. Установка решеток выполняется в специально вырезанные для этого пазы.

5 ряд

Начинается формирование непосредственно топливной камеры. Камера полностью футерована огнеупорным кирпичом.

6 ряд

Устанавливается дверца топливной камеры.

7 ряд

Продолжается кладка топливной камеры.

8 ряд

Действия аналогичны 7-му ряду.

9 ряд

Перекрывается дверца топочной камеры.

10 ряд

У каждой из боковой стенок закладываются четвертинки огнеупорного кирпича. Между кирпичами образуются проемы, размеры которых должны позволять уложить упомянутые ранее трубы.
На этом же этапе в обозначенных на схеме местах подготавливается место для установки водяного бака.

Продолжение 10 ряда

На этом же ряду в промежутки между четвертинками огнеупорного кирпича укладываются упомянутые ранее трубы. Отверстия вокруг труб проще всего заделать базальтовым картоном.

Продолжение 10 ряда

Также на 10-м ряду выполняется установка бака для воды.

11 ряд

На этом и следующих изображениях водяной бак не отображается, чтобы было лучше видно особенности кладки, хотя емкость должна присутствовать.
Уложенные ранее трубы перекрываются обычным (не шамотным) кирпичом.

12 ряд

Массив печи поднимается выше.

13 ряд

Аналогично предыдущему.

14 ряд

Аналогично предыдущему.

15 ряд

Аналогично предыдущему.

16 ряд

Аналогично предыдущему.

17 ряд

Аналогично предыдущему.

18 ряд

Аналогично предыдущему.

19 ряд

Аналогично предыдущему. На этом изображении виден водяной бак. Выделенное пространство над трубами заполняется булыжником.

20 ряд

Над водяным баком укладывается 2 полоски стали (размещение и размерное соотношение можно оценить на схеме), чтобы его можно было перекрыть кирпичом.

21 ряд

Перекрывается водяной бак. Обозначенное пространство оставляется свободным. В дальнейшем через этот проем на булыжники будет поддаваться вода.

22 ряд

Продолжается возведение массива печи, аналогично предыдущему ряду.

23 ряд

Аналогично предыдущему.

24 ряд

Аналогично предыдущему.

25 ряд

Аналогично предыдущему.

26 ряд

Кладка ведется аналогично предыдущему ряду. Схема показана с установленной дверцей для проема, через который будет поддаваться вода. В целом же установку этой двери нужно было выполнить ранее – при кладке ряда, обозначенного красными линиями. На схеме дверца не показывалась, чтобы был лучше понятен принцип кладки. Для перекрытия дверцы сверху укладывается 2 стальные полоски – прием уже знаком вам по предыдущим этапам выполнения работы.

27 ряд

Перекрывается дверца. Начинается подготовка к перекрытию печи. Пространство, подлежащее перекрытию, достаточно большое. Чтобы успешно справиться с проведением этого этапа работы, необходимо будет уложить 2 стальные полоски. Толщина полосок достаточно большая – порядка 1 см. Для их укладки в кирпичах вырезаются углубления (отмечены на схеме). Под полоски желательно подложить прокладки из базальтового картона.

Продолжение 27 ряда

Упомянутые полоски укладываются с 1-2-миллиметровыми зазорами (отмечены на схеме), благодаря которым будут компенсироваться температурные расширения металла в процессе работы печи.

28 ряд

Выполняется перекрытие печи. На этом этапе нужно оставить отверстие для установки дымоотводящей трубы (отмечено на изображении). На отверстии делается посадочное место для установки дымовой задвижки, что также видно на схеме.

Продолжение 28 ряда

На этом же этапе выполняется установка дымовой задвижки.

29 ряд

Продолжается обустройство перекрытия печи.

30 ряд

Аналогично предыдущему.

31 ряд

Начинается формирование дымоотводящей трубы.

32 ряд

Продолжается формирование трубы.
Далее кладка ведется в аналогичной последовательности до вывода трубы на проектную высоту (определяется индивидуально, в соответствии с особенностями конкретного помещения).

Кладка завершена. Принцип действия такой печи предельно прост: при горении топлива горячие газы нагревают стенки печи и водяной котел, установленный внутри конструкции, проходят через уложенные трубы и размещенную поверх них каменную засыпку, а затем уходят в дымоотводящую трубу.

Печь кирпичная для бани своими рукамиКрасивая печь для бани из кирпича
Кирпичная печь в бане — один из самых правильных вариантовПечь для бани
Банная печьКирпичные печи в бане

Классификация печей для бани

Дровяные кирпичные печи для бани обустраиваются по одной из следующих схем:

  1. Печь «по-черному». Эффективность такой конструкции проверена веками – такие печи издавна использовались в деревнях. За счет отсутствия дымохода достигается максимально насыщенный пар и аромат. Проблема заключается в том, что нужно каждый раз дожидаться, пока топливо прогорит до конца.
  2. Печь «по-серому». Такая кирпичная банная печь оборудуется дымоходом, и сразу же появляются преимущества в виде большей экономичности и скорости прогрева бани. Недостаток все тот же – сажа в немалом количестве остается на камнях, и приходится ждать до тех пор, пока дрова не выгорят полностью.
  3. Печь «по-белому». Достоинства подобных печей очевидны – полное отсутствие загрязнений в помещении и очень хорошее сохранение тепла. Правда, есть и минус – на прогрев такой печи может уходить до 12 часов, что существенно снижает удобство использования данного оборудования. Все дело в нагреве камней за счет металлической плиты перекрытия, что естественным образом замедляет прогревание.
  4. Печь с плитой. Для бани такое оборудование подходит очень хорошо. В такой конструкции присутствует бак, установленный на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько ускоряет прогрев помещения. Бак с трех сторон закрывается кирпичными стенками, за счет чего удается поддерживать высокую температуру воды. В традиционной конструкции бак устанавливается поверх топки, а камни укладываются над дымоходом, но иногда камни с баком располагаются в другом порядке.

Выбирать тип печи для бани всегда приходится в индивидуальном порядке. Чтобы разобраться в вопросе, стоит прочитать пару статей о том, как выбрать печь для бани, посмотреть фото различных конструкций, и только тогда делать выводы.

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

Точность укладки достигается при помощи заранее вывешенного отвеса. Главное – повесить его так, чтобы его острая часть находилась над первым рядом. Отвес в таком положении останется до тех пор, пока кладка банной печи из кирпича не будет завершена.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

  • Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
  • Если толщина налипшего слоя превышает 3 мм, добавляется песок;
  • Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

Замешивать раствор нужно небольшими порциями – он очень быстро застывает и теряет свои качества. К тому же, печка для бани из кирпича своими руками укладывается неспешно, и это еще один довод в пользу смешивания раствора по мере необходимости.

Установка топочной дверцы и кладка верхних рядов

Дверца топки крепится обычной оцинкованной проволокой, с той лишь разницей, что для одного отверстия потребуется три куска материала. Заделка и подгонка кирпича выполняется точно так же, как и в случае с установкой прочистных дверец.

При продолжении укладки уже на шестом ряду снова будет мешать старая проблема – обычные кирпичи редко соответствуют стандартам, которые учитываются при проектировании банных печей. Из-за этих, казалось бы, незаметных дефектов при укладке возникают серьезные проблемы.

Чтобы избежать их, приходится резать кирпичи на отдельные кусочки и подгонять их должным образом – только это позволит ликвидировать все ненужные в кладке отверстия.

По крайней мере, при укладке восьмого ряда подгонять отдельные кирпичи не придется. Завершив кладку на девятом ряду, можно заняться установкой плиты, края которой должны заходить на кирпичи хотя бы на пару сантиметров. Остается лишь установить дымоход, но этот процесс требует подробного описания, поэтому стоит прочитать соответствующую статью.

Перед тем, как заняться укладкой печки в бане, нужно изучить различные порядовки банных печей из кирпича и выбрать самую подходящую. Следуя при работе выбранной порядовке и соблюдая все тонкости, можно создать эффективную печь, которая обеспечит уют и комфорт в парной.

Оставляйте отзывы:

>Печь для бани из кирпича своими руками

На современном рынке достаточно большой вариант комплектов и печей для банного помещения.

Как подбирать нужный кирпич

При подборе кирпича, необходимо узнать, что плоскости, где пламя соприкасается с материалом, будут выполнены только из шамотного его вида. Обычно это кирпичи желтого цвета, и на схемах их стараются выделить таким же оттенком. Внешне кирпич желательно подбирать равномерный по структуре. Технические характеристики следующие:

  • Морозостойкость не менее 25 циклов;
  • Прочность М75-М150.

И даже самый дорогой пустотелый кирпич в работу не сгодится. В качестве раствора сейчас выбирают покупную глину, заменяя цементом только в начале. Хороший материал уже очищен от мусора и других примесей. Сам концентрат глины предварительно необходимо замочить, а затем уже его разбавляют песком. Хорошее соотношение — одна единица глины на две песка.

Есть наработки и простые правила в расположении металлических элементов для кирпичной печи:

Для топки дверцу необходимо планировать так, чтобы она смотрела прямо на дверь входного помещения.

Удобная площадка-фундамент для кирпичной конструкции имеет размеры: 70х70х20 см.

Планируя печь, также рассчитывают и часть парного помещения, где стараются полки размещать рядом с печью. Но рассчитывают и рост человека. Главное, чтобы самую крутую парку не было дискомфорта наверху.

Печи никогда не складывают прямо впритык. Необходимо выдержать зазор, иначе не будет циркуляции воздуха от одной или даже двух плоскостей, а это снизит теплоотдачу.

Кладка: пошаговая инструкция

Работа начинается с приготовления раствора. По вышеуказанной консистенции замешивается песок с глиной, Затем всё это постепенно разбавляется водой и перемешивается. Чтобы работа шла быстрее, нужно вооружиться насадкой по типу миксера, установленной в дрель или шуруповерт.

Раствор доводят до состояния сметаны. Желательно сделать так, чтобы рабочий мастерок в емкости стоял. Есть и другой способ для проверки качества: обычной палкой вытягивают смесь и смотрят на осадок. Идеально, когда есть слой более 2 мм на самой палке.

Далее приступают к порядовке. но делают кладку по плану, замеряя каждый ряд на сухую:

  1. Первые два или три ряда необходимо выложить сплошной плоскостью. Это подушка для будущей печени. Его нужно положить на цемент, потому что эта часть не будет набирать много градусов, а ее составляющая должна быть максимально крепкой.
  2. Выполнив ровное основание, делают четвертый ряд . опираясь на схему. Здесь дальше уже работают над топочной дверцей, планируя отверстие для чугуна. Еще делают основу для колосниковой решетки и зольной камеры. Поддувальную дверцу крепят за счёт проволоки из цинка. В середине кладки 4 ряда необходимо установить дверцу. элементы для крепежа выкладывают с наружной части кирпича. Иногда случается так, что оцинкованная проволока мешает процессу. Для этого на каждый кирпич аккуратно проделывают канавки, в них и закладывают проволоку. Точно также закрепляется поддувальная дверца сверху. Это будет уже 6 ряд.
  3. До укладки пятого ряда необходимо проконтролировать углы, но только потом выполнить следующие три. Момент замера связан с тем, что на этом уровне идет колосниковая решетка и зольный колодец. Если перепутать углы наклона, то дым пойдет мимо намеченного пути и может даже выбрасываться в парную. Дойдя до 7 ряда, полностью закрепляем поддувальную дверцу .
  4. 8 ряд — это установка колосниковой решетки и топочной дверцы. А сама решетка должна находиться на уровне кладки, для этого выполняют врезы в кирпичах. Колосниковую решетку фиксируют на срезах в раствор, но иногда она просто лежит без крепления. Это необходимо для того, чтобы нагретый металл при расширении не соприкасался со стенкой печи. Иначе печь поведет. Хорошо, когда сама решетка чуть меньше по размерам, чем подготовленная для неё плоскость. И топочную дверцу устанавливают аналогично поддувальной.
  5. Далее необходимо выложить проем для нагревательного бака с жидкостью. Сам бак должен быть расположен на боку печи, точнее на стенках. Там, где металл соприкасается с печью (кирпичной кладкой), необходимо позаботиться о безопасности. Для этого берут в работу асбестовый шнур и наматывают его в два слоя.
  6. Идет продолжение кладки кирпичных рядов. Девятый ряд необходимо выполнить перегородкой, там будет начало дымохода .
  7. Уже десятый ряд должен закрывать бак для горячей воды. Здесь же монтируют плиту. Стальная или чугунная плита ставится так же, как и колосниковая решетка — в пазы, выбранные в кирпиче. Помним про расширение металла, поэтому учитываем разницу между краями плиты и кирпичом. Желательно оставить до 2 см свободного пространства.
  8. В конце кладку выполняют до самой топки, где потом переходят к устройству дымоходов .

Итак, кладка выполнена. И конструкция печи будет работать очень просто: осуществляется сжигание топлива. От него идет горячий газ, нагревая стены печи и котел с водой.

Печь для бани из кирпича с индивидуальной доработкой от Российского мастера.

Лицевая часть готовой кирпичной кладки может быть закрыта:

  • Плиткой;
  • Кирпичом;
  • Натуральным камнем;
  • Искусственным камнем;
  • Стальным кожухом или футляром;
  • Штукатуркой по глине;
  • Изразцами.

Облицовка декоративным кирпичом.

Редко когда штукатурят банные печи или же организуют шикарные узоры из изразцов. Обычно мастерят стальной футляр из подручных уголков и прочего металла. Конечно, так кирпичная конструкция сохранится максимально долго, но всем известно, что нагретый металл не особо полезен для слизистой и кожных поверхностей.

Эстетики добавит декоративный кирпич. Потому что это просто и экономно. В итоге печь получит дополнительные свойства, такие как:

  1. Быстрый нагрев.
  2. Лучшая сохранность тепла на длительное время.
  3. Не будет разрушения от переизбытка влаги.

Кирпичная печь для бани: как продумать все нюансы? Смотрите на видео:

Кирпичная печь для бани своими руками чертежи схемы

Кирпичная печь для бани своими руками, чертежи, схемы, рекомендации и спецификация используемых материалов для кладки конструкции.

На рисунке показана печь конструкции Е.Я. Коломакина, в разрезе по двум сечениям.

  1. Красный печной кирпич, 65 х120 х 250 (мм).
  2. Огнеупорный (шамотный) кирпич, 65 х 114 х 230 (мм).
  3. Печная поддувальная дверка.
  4. Печная топочная дверка.
  5. Колосниковая решетка.
  6. Секции отопительного чугунного радиатора.
  7. Толстостенные трубы из нержавеющей стали.
  8. Дверца для выхода пара.
  9. Металлическая рамка перекрытия.
  10. Задвижка.

Печь каменка для бани ставится на мощный фундамент с двойной гидроизоляцией. Первый ряд кирпича кладется на уровне пола помещения. Топливо – дрова лиственных пород сжигаются на колосниковой решетке. Камни кладутся на толстостенные трубы из нержавеющей стали. Для полива воды на камни и выхода пара имеется дверка. Нагрев воды происходит в секциях отопительных чугунных радиаторов за счет теплообмена.

На рисунке показан чертеж печки.

Зазор между красными печными кирпичами и огнеупорными составляет 15…20 (мм). Кладка из жаропрочного кирпича находится внутри кладки из красного кирпича. Такое решение позволило снизить тепловую нагрузку на кладку красного кирпича.

Спецификация материалов:

  • кирпич красный – 271 (шт.)
  • кирпич тугоплавкий или огнеупорный – 65 (шт.)
  • глина обычная – 90 (кг)
  • глина тугоплавкая или огнеупорная с шамотом – 32 (кг)
  • песок – 42 (кг)
  • дверца топочная – 250 х 205 (мм)
  • дверца поддувальная – 250 х 135 (мм)
  • дверца для полива камней в парном отделении – 250 х 275 (мм)
  • колосниковая решетка – 250 х 252 (мм)
  • секции отопительного чугунного радиатора – 4…6 (шт.)
  • труба толстостенная из нержавеющей стали – Ø 50…60, L = 1320 (мм)
  • уголок металлический 35 х 35 х 5 (мм) – L = 2620 (мм)
  • квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)

Кладка печи для бани конструкции Е.Я. Коломакина.

1-й ряд. Кладку кладут из цельного кирпича на уровне пола или выше.
2-й ряд. Ставят дверцу поддувала и соблюдают строгую перевязку кирпича.
3-й ряд. Согласно порядовке.
4-й ряд. Закладывают дверцу поддувала, кирпичом грани у которого срезаны под углом.
5-й ряд. Ставят колосниковую решетку.
6-й ряд. Ставят дверцу топки и устанавливают секции чугунного радиатора.

Справка:
На нечетные ряды кладки красного кирпича кладем полосу из квадратной металлической сетки.
На углах, полосу из сетки сгибаем под углом 90°, не разделяя ее.

7-й и 8-й ряд. Согласно порядовке.
9-й ряд. Закладывают дверцу топки кирпичом, грани у которого срезаны под углом.
10, 11, 12-й ряд. Согласно порядовке.

13-й и 14-й ряд. Согласно порядовке.
15-й ряд. Ставят дверцу для полива камней в парном отделении.
16, 17, 18-й ряд. Согласно порядовке.

19-й ряд. Закладывают дверцу для полива камней в парном отделении кирпичом, грани у которого срезаны под углом.
20-й ряд. Устанавливают металлическую рамку перекрытия из металлических уголков.

21-й ряд. Укладывают на металлические уголки.
22-й ряд. Согласно порядовке.
23-й ряд. Ставят дымовую задвижку.
24-й ряд. Закладывают дымовую задвижку.

После того, как кирпичная кладка застынет, аккуратно кладем на нержавеющие трубы камни для бани. Покрупнее – снизу, помельче – сверху.

Печь для бани конструкции Е.Я. Коломакина, нагревает камни в нижней зоне до 1000…1200 °С, в верхней зоне – до 500…600 °С. Время нагрева воды и камней составляет 150…180 (мин.)

Справка:
Вес камней должен составлять 35…45 (кг) на один кубический метр парильного помещения.

Золотой серединой в разновидностях печей для бани называют печь по-серому. Она позволяет хорошо прогреть помещение и получить мягкий пар без лишней грязи, в отличие от более давних вариантов без дымохода и корпуса, которая доставляет много неудобств из-за вездесущей сажи, попадающей в помещение.

Что это такое?

Одним из известных и любимых народом методов очистки организма является парная баня. Хорошо сконструированная печь позволит получить мягкий мелкий пар, который проникает глубоко в поры кожи и очищает организм от токсинов и продуктов жизнедеятельности патогенных микроорганизмов. Баня — проверенный способ профилактики вирусных заболеваний через повышение уровня иммунитета. Виды печных систем:

  • По-черному — самая давняя баня, сажа и зола из открытого костра, которая поднималась при попадании воды, покрывает стены, делая помещение черным.
  • По-серому — более новая по времени баня. В ней строится кирпичные печи, а камни помещаются на специальную решетку, которая находится над огнем. Они прогреваются продуктами горения и некоторое количество золы попадает в комнату, образуя серый налет на стенах.
  • По-белому — новая система, где камни размещены в металлическом ящике и не контактируют с сажей и дымом, обеспечивая чистоту в бане.

Виды парных печек для бани по серому

Печи из кирпича для парной бывают таких видов:

  • Прямоточная — камни размещены на колосниковой решетке и находятся в огне.
  • Канальная — задвижка удерживает жар в печи, разогревая ее, а камни прогреваются после ее открытия.

Из чего состоит?

Банная система по-серому сохраняет все полезные свойства давнего способа париться, но адаптирована к современным стандартам чистоты и эстетичности.

Печь для бани состоит из таких основных компонентов (снизу вверх):

  • фундамент;
  • зольник с дверкой;
  • решетка колосниковая;
  • топливник из шамотного кирпича с дверкой;
  • щелевой свод;
  • каменка с отдельной дверкой, заполняется камнями;
  • задвижка каменки;
  • дымоход;
  • бандаж из металлических уголков.

Такая конструкция позволяет прогревать камни, не пропуская продукты горения в комнату и обеспечивая чистоту. К плюсам печи по-серому относят также быстрый прогрев помещения и камней до 900 градусов, а также меньшое количество расхода топлива. Одновременно люди отмечают легкий пар и приятный запах дымка. Из минусов отмечают необходимость ждать до прогорания дров и небольшое количество сажи и золы, оседающей на камнях и стенах, что и дало название этому виду парных.

Как выглядит кирпичная печь для бани

Банная кирпичная печь имеет следующие основные части:

  • топку;
  • зольник;
  • каменку;
  • дымоход;
  • бак для воды.

Труба с дымоходом своими руками изготавливается несколькими способами:

  • Её можно сделать насадной. В этом случае она закрепится прямо к печке.
  • Её можно сделать коренной. Труба ставится отдельно и примыкает к самой печи.

За правило нужно взять тот факт, что трубу необходимо ставить на 0,5 метров выше конька крыши. У трубы дымохода поперечное сечение должно равняться полноценному кирпичу. В крайнем случае, его половине. Когда труба проходит через потолок, необходимо сделать её уширение.

В большинстве случаев своими руками делаются простые банные кирпичные печи, без каких-либо замороченных конструкций. Поэтому, в основном, бывает достаточно обычного бака для воды. В качестве дымоходной трубы для таких конструкций отлично подойдут металлические трубы. К сожалению, когда они охлаждаются, от них начинает исходить неприятный запах. Чтобы этого избежать, на трубы нужно поставить теплоизолирующий футляр.

Для бани важно правильно сложить печку из кирпича с баком. Особенно это касается тех случаев, когда вы не нанимаете специалистов, а делаете её своими руками. Пар можно получить, если поливать разогретые камни холодной водой.

Строим кирпичную печь своими руками

Прежде всего, нам понадобится следующий инструмент:

  • строительный уровень;
  • терка;
  • лопата;
  • сито;
  • отвес;
  • кельма;
  • ведро.

Сначала нужно понять, в каком месте нам расположить печь из кирпича. После этого потребуется отметить, где будет находиться труба дымохода. Закрепите отвес в отмеченном круге.

Нужно обязательно выстроить фундамент. По площади он значительно больше будущей конструкции. Алгоритм работ получится таким:

  • лопатой вырывается котлован и на дно насыпается слой песка;
  • песок проливается водой и тщательно утрамбовывается;
  • далее происходит установка опалубки, состоящей из досок;
  • после этого насыпьте своими руками слой гравия, разровняйте его и утрамбуйте;
  • положите на гравий прут арматуры и залейте всё раствором цемента;
  • оставьте получившуюся массу до момента полнейшего высыхания. Чтобы процесс ускорить, рекомендуется насыпать влажные опилки.

Перед тем, как будет выполнена кладка кирпичей, их нужно смочить в воде. Благодаря такому нехитрому приему, они не заберут влагу из раствора. После этого опалубка снимается, все возможные щели засыпаются песком. Итак, вы возвели фундамент, на котором будет стоять банная кирпичная печь. Теперь на него нужно уложить слой пергамина для гидроизоляции. Печка делается на глиняном растворе. Его приготавливают своими руками. Это требуется для термостойкости.

Кладка печи. Порядовка

На слой гидроизоляции происходит кладка первого ряда кирпичей. Делать это нужно насухо. Обязательно оставьте для чистки отверстие, на него впоследствии можно повесить дверцу.

Дальнейшая порядовка происходит так:

  • На нижнем креплении в третьем ряду своими руками нужно поставить дверцу. Сверху она будет закреплена на шестом ряду.
  • Чтобы кирпичи лучше прилегали друг к другу, потребуется некоторые из них немного подпилить своими руками. Важно помнить, что их можно будет установить исключительно поверх дверцы.
  • Понять, правильно ли положена кладка, можно с помощью отвеса.
  • Дверца топки, зольный колодец и колосники необходимо установить также в третьем ряду.
  • На следующей порядовке нужно поставить специальную перегородку. Она будет отводить дымовые газы.
  • Когда порядовка будет выполнена вплоть до 14 ряда, то потребуется сделать проем и закрепить швеллера на боковые стены. Это необходимо, чтобы дальше установить бак для воды своими руками.
  • Дальше один ряд кирпичей нужно выложить друг к другу под углом. Это будет основой разделительной стены.
  • Далее выкладывается ещё 3 ряда для закрытия стыков.
  • Асбестовым шнуром обматываются имеющиеся металлические детали, чтобы не произошло пожара.
  • После этого нужно построить своими руками дымоход и заслонку для него.

Записи созданы 4315

Добавить комментарий

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Похожие записи

Начните вводить, то что вы ищите выше и нажмите кнопку Enter для поиска. Нажмите кнопку ESC для отмены.

Вернуться наверх
