Устройство правильной канализации в частном доме (с фото и видео)

Канализация в частном доме является одной из важнейших инженерных коммуникационных систем. Устройство канализации в частном доме требует предельно внимательного отношения к отводу и сбору сточных вод в виду высокого риска заражения окружающей среды. Правильная канализация в частном доме позволяет обеспечивать беспроблемное отведение вод в любое время года. Поэтому при прокладке труб следует соблюдать необходимую глубину из заглубления.

Местные системы канализации сточных вод предназначены для удаления и обезвреживания небольшого количества использованной (сточной) воды (до 12 м3/сутки), в том числе и фекалий из туалетной комнаты.

Трубопроводы канализации в частном доме монтируют из чугунных или пластмассовых (реже из асбестоцементных) труб. Хотя асбестоцементные трубы предпочтительнее с точки зрения теплофизических свойств (дольше не промерзают по сравнению с другими видами труб), сейчас в основном из-за широкого ассортимента ПВХ-труб и различных к ним приспособлений используют эти трубы. Пластиковые трубы канализации в частном доме стоят недорого, их стыки удобно соединяются без зачеканивания и конопатки.

На этой странице можно посмотреть множество фото канализации в частном доме.

Как уложить трубы канализации в частном доме: их разводка

Ниже вы получите рекомендации, как уложить трубы канализации, а также узнаете об устройстве смотрового канализационного колодца и система очистки сточных вод канализации. Разводка труб канализации в доме должна быть заранее спроектирована с учетом функциональной нагрузки.

В доме устанавливается стояк с системой отводных труб (от стояка к унитазу, душу, биде и т. п.). На конце стояка ставится вытяжная труба, на 50мм превышающая диаметр стояка, которая выводится на 70 см выше кровли и заканчивается флюгаркой. Больший (на 50 мм по сравнению с диаметром стояка) диаметр не позволяет зимой образовываться ледяной пробке, препятствующей выходу газов.

Трубы для канализации в частном доме подбираются по диаметру и своим механическим пропускным свойствам. Диаметр трубы стояка обычно 100-110 мм при подсоединении унитаза. Если подсоединяются только ванна, мойки, писсуар и т. п., то для устройства стояка можно взять трубу с диаметром 50-60 мм. С уклоном 0,07 труба выходит за пределы дома на глубине около 0,7 м в южных районах, 1-1,2 м — в центральных, 1,5-1,8 м — в северных. Укладывают трубы на сухое, плотное дно траншеи, лучше сделать в траншее песчаное основание толщиной около 0,1 м.

Делаем канализацию в частном доме и выбираем уклон трубы

Прежде всего, делаем канализацию в частном доме работоспособной и устойчивой к загрязнению. Для этого нужно выбрать правильный уклон трубы канализации. С выпускной трубой стояк соединяют двумя отводами по 135°, что дает более плавный поворот, чем один отвод в 90°. Выпускную трубу пропускают через фундамент ниже уровня поверхности грунта, тщательно утепляют во избежание промерзания сточных вод. Точный уклон канализации в частном доме может рассчитываться с учетом различных факторов внешнего влияния.

Стыки чугунных труб конопатят просмоленной прядью или шнуром, а затем зачеканивают глиной или влажным цементным раствором; стыки асбестоцементных труб соединяют асбестоцементными муфтами (их можно нарезать из труб большего диаметра), затем зачеканивают просмоленной прядью с влажным цементным раствором; пластиковые раструбные трубы соединяют уплотнительными резиновыми кольцами, которые прилагаются в комплекте к трубам. Трубы всегда укладывают раструбами навстречу потоку жидкости.

При длине выпуска менее 15 м (для диаметра выпуска 100 мм) и при условии, что на выпуске нет поворотов, смотровые колодцы не делают. Если длина выпуска более 15 м, смотровой колодец необходим, прежде всего, для прочистки в случае засоров. Первый колодец делают на расстоянии 5-8 м от дома, а следующие — в точках поворота выпуска. По прямой смотровые колодцы ставят через 40-50 м (соответственно для труб диаметром 125-150мм).

Устройство смотрового колодца канализации

На дне для устройства смотрового колодца делают бетонный лоток (рекомендуется бетон класса В 7,5) — прямой либо скругленный по радиусу (30 см в поворотном колодце); высота и ширина лотка равны диаметру трубы, нижние грани лотка скругляют, концы труб вставляют в лоток.

Далее делают рабочую часть колодца из железобетонных колец, с заделкой и затиркой швов цементным раствором (1:3), или из красного кирпича на цементном растворе (1:3); швы кладки затирают изнутри. В сухих грунтах колодцы укладывают в полкирпича, при грунтовых водах или при высоте более 2 м — в кирпич.

Диаметр рабочей части, которой обладает смотровой колодец канализации, при глубине до 1,2 м принимают равным 0,7 м, при большей глубине — 1 м. В стенку колодца через каждые 0,3 м заделывают ходовые скобы из арматуры диаметром 1—1,5 см.

Вводы труб в колодец герметизируют просмоленной прядью и цементным раствором, а при грунтовых водах наружную поверхность колодца обмазывают горячим битумом.

Колодец диаметром 0,7 м закрывают чугунным люком; при необходимости регулирования высоты колодца под корпус люка подкладывают камни или кирпичи на цементном растворе. Можно использовать крышку из просмоленных досок, уложенных в два ряда, общей толщиной не менее 10см.

При диаметре рабочей части колодца 1 м, его перекрывают плитой с отверстием для люка. При устройстве рабочей части из кирпича, переход обычно делают в виде косого конуса с вертикальным участком стены под люком.

Если ваш участок не имеет покрытия, верхний край корпуса люка должен быть приподнят на 10-20 см выше поверхности земли, вокруг люка в этом случае делают на 0,7-1,0 м отмостку. Если же уложено твердое покрытие, то край люка делают заподлицо с поверхностью. Это принципиальное устройство смотрового канализационного колодца, которое может быть модернизировано при соответствующем местном ландшафте.

Приемники и системы очистки сточных вод канализации

Самое простое (но не самое лучшее) решение проблемы — изготовление очистных сооружений. Часто на индивидуальных участках делают простейшее очистное сооружение — фильтрующий колодец. Приемники сточных вод рекомендуются для песчаных почв, обладающих фильтрующей способностью.

Фильтрующие системы очистки сточных вод — не лучшее устройство для приема канализационного потока. Как бы системы ни фильтровали стоки, несомненно, какая-то часть вредных веществ, микроорганизмов будет накапливаться в почве, распространяться далее по горизонтальным пластам. Рекомендуется разносить источники воды (колодцы) и приемники сточных вод на 15-20 м. Когда количество фильтрующих систем было невелико, большой опасности для загрязнения окружающей среды они не представляли, но с каждым годом растет количество поселков, в них — индивидуальных домов, а значит, и приемников стоков. Большое количество приемников стоков на единицу площади — это уже угроза и вам, и вашим соседям, и целым регионам.

Со стоками в приемные системы поступает значительное количество неорганических, органических и биологических загрязнений. Среднесуточное количество различных загрязнений в составе бытовых сточных вод, приходящееся на одного жителя (200 л), оценивается не менее чем в 300 г/сутки. Для семьи из пяти человек эта величина вырастет до 0,5 т/год, то есть без центральной канализационной системы в почву участка в год выбрасывается до 500 кг различных загрязнителей.

Идеальным, с точки зрения экологии участка, является полный сбор сточных вод в герметичную емкость с последующим вывозом их специальными ассенизационными машинами. Однако нетрудно подсчитать, что в месяц объем сточных вод (семья из 5 человек) составит около 30 м3, ежемесячный сбор и вывоз такого количества стоков — дело нереальное.

Выходом (в первом приближении) являются специальные установки для подключения системы очистки сточных вод канализации. Примером такой установки является «Биосептер-Супер-фильтр» («Росволконсалтинг», Россия). Производительность — от 1 до 10 кубометров сточных вод в сутки (в расчете от 4 до 50 человек).

Установка выполнена в виде контейнера из 5-миллиметровой стали, защищенной антикоррозийным покрытием, гарантирующим не менее 30 лет службы. Контейнер внутри разделен на технологические камеры, в которых стоки и проходят многоступенчатую очистку. Попадают стоки в контейнер по самотечному коллектору, заглубленному ниже уровня промерзания.

В первой камере происходит отделение жиров и предварительное отстаивание наиболее крупных фракций, во второй камере воды очищаются от загрязнений помельче. В третьей размещены кассеты с запатентованным фильтрующим материалом, которые обеспечивают глубокую очистку воды от взвешенных частиц и микробиологическую очистку от биогенных загрязнений.

Эффективность «Биосептера»: если на входе в него сточная вода имела, концентрацию загрязнений порядка 100-150 мг/л, то на выходе — не более 20 мг/л. После «Биосептера» вода поступает на доочистку: в локальные подземные поля фильтрации или фильтрующий колодец — если грунт песчаный или супесчаный. В случае тяжелых грунтов, например, суглинков или глин, для доочистки устраивают песчано-гравийные фильтры. В любом варианте приходится полагаться на почвенные микроорганизмы, для которых некоторые биоотходы — неплохая еда.

При необходимости ускорить процесс биоочистки в установке можно установить компрессор для принудительной аэрации грязной воды. Возможна установка насоса в третьей камере для перекачки стоков в коллективную канализационную сеть. Обслуживание «Биосептера» заключается в удалении один раз в 3-5 лет накапливающегося в бункере первой камеры шлама.

С финансовой точки зрения, конечно, дешевле установить герметичную бетонную емкость из колодезных колец.

Французская фирма Calona Purflo предлагает установки, предназначенные для использования как индивидуальными потребителями, так и учреждениями (от 2 до 200 пользователей). Все основные комплектующие системы очистки выполнены из специального полиэтилена, ее габаритные размеры удобны для транспортировки.

Дренажные системы для частного дома: как очищают сточные воды

Далее на этой странице можно посмотреть практические примеры того, как очищают сточные воды. Дренажная система дома может быть обустроена по одному из предлагаемых принципов. При выборе дренажной системы для частного дома стоит учитывать её пропускную способность.

Предлагается несколько вариантов систем очистки:

1. Септик Purflo + дренаж — система рассчитана на 2-10 человек. Принцип работы — предварительная очистка в септике с применением биокультуры и окончательная очистка через грунтовый фильтр. Рекомендуется применять при наличии песчаных грунтов.

2. Септик Purflo + биофильтр — система рассчитана на 2-12 человек. Принцип работы септика такой же, как и в системе 1, но доочистка происходит в емкости, заполненной специальным фильтрующим элементом. Применяется при глинистых и суглинистых грунтах, а также при высоком уровне грунтовых вод.

3. Minflo — система рассчитана на 7-20 человек. Принцип работы — предварительная очистка в септике Purflo; доочистка происходит в аэротенке.

Можно изготовить двухканальную систему местной канализации: по одному выпуску выводятся фекалии от унитаза, а по другому — сточная вода от душа, мойки, биде и т. д. В этом случае сброс от унитаза поступает в выгребную яму, сброс же сточных вод — в фильтрующую траншею и т. п. Выгребная яма изготавливается из бетонных колец, дно гидроизолируется, бетонируется, делается отмостка и плотная крышка. Располагается выгребная яма в месте, удобном для подъезда ассенизационной машины, которая периодически вывозит выбросы. Если по каким-то причинам расположить яму в таком месте невозможно, делается вторая выгребная яма у забора, а из первой во вторую фекалии перебрасываются фекальным насосом.

Насос выдерживает контакт с агрессивными щелочными средами (химическая стойкость аппарата позволяет применять его и для перекачивания сильно хлорированной воды из бассейнов).

Изготовитель рекомендует подобрать для бассейна более производительную модель, например, Vort 350.

Другой фекальный насос Wilo TMW30-02 EM (Германия) имеет производительность до 72 л/мин, напор до 30 метров, питание 220 В, мощность — 700 Вт. Габариты 23 x 16,5 x 16,5 см, вес 4,3 кг.

Более мощными (и реже используемыми на индивидуальных участках) являются фекальные насосы Ebaro DW/DW VOX (Италия) с производительностью до 700 л/мин, напором до 18 м. Конечно, при этом возрастает потребляемая мощность таких насосов — до 1,5 кВт. Возможности насосов таковы, что позволяют откачивать воду даже с очень крупными и твердыми взвесями (до 5 см в поперечнике).

Насосы DW и DW VOX выполнены из штампованной нержавеющей стали и имеют двойное уплотнение со смазкой (карбид кремния и уголькерамика), благодаря чему трущиеся части насоса почти не подвержены износу и всегда остаются герметичными. Поэтому срок службы таких насосов, работающих в достаточно агрессивных средах с крупными взвесями, предельно продлевается.

Классификация колодцев канализации

Важной характеристикой служит функциональность канализационного колодца, от этого зависят особенности и места установки

Каждая конструкция имеет свое предназначение и способ обустройства канализационного колодца. Распределить их можно по некоторым характеристикам:

• По типу водоотводящей сети: для бытовых и промышленных стоков, дренажные, ливневки.
• По материалу, используемому для изготовления: бетонные, кирпичные, полимерные (пластиковые);
• По назначению: перепадные, смотровые, для изменения направления потока(поворотные, узловые), прямоточные (линейного, контрольного или промывного типа).

Важной характеристикой служит функциональность канализационного колодца, от этого зависят особенности и места установки. В частности, перепадные разнятся со смотровыми тем, что служат для изменения физических характеристик общего потока, а вот смотровые колодцы канализации показаны для выполнения ремонтных, наблюдательных и других работ на трубопроводе.

Смотровые колодцы

Виды пластиковых смотровых колодцев с латками для направления потока

Конструкция показана для установки при соблюдении таких условий:

• Смена диаметра или угла наклона трубопроводной сети;
• Изменение в направлении потока воды;
• При совмещении с боковыми ветками.

При этом обязательно наличие смотрового канализационного колодца на прямоточных отрезках через каждые 35-300 м.

Система имеет вид шахты с внутренней камерой, где входящая и выходящая труба соединены посредством специального лотка. Каждый канализационный колодец данного вида имеет свое назначение, но может быть и такое, что одно сооружение выполняет сразу множество задач. Обустройство конструкции однотипно, разница только по глубине шахты. Параметры изготовления профиля стандарты, за исключением того, что для поворотных и узловых сооружений лоток имеет совершенно специфическую форму.

Важно! Прямоточный канализационный колодец имеет еще и промывочную функцию. Устанавливается, как правило, вначале сетей, где нет большой скорости потока, и имеется угроза образования засоров. Чаще всего именно в эти сооружения подводят воду и оснащают насосами.

Перепадные колодцы: типы сооружений

Перепадный смотровой колодец с отбойником для понижения силы потока

Функция перепадных конструкций – изменение и регулировка потока сточных вод по высоте, а также задержание или ускорение общего потока. Именно от практического применения зависит конструкция сооружения. Показания к установке:

1. Для уменьшения глубины вкапывания входного трубопровода;
2. При повышенном риске изменения скорости потока в ту или иную сторону;
3. При пересечении магистрали подземных сооружений;
4. Если кроме канализационного колодца ничего не сдерживает сброс воды в водоем при наличии затопленного выпуска.

Конструктивные решения также различаются по нескольким типам. В частности можно выделить следующие типы канализационных колодцев перепадных:

• Наличие практического профиля и водобойника только в нижнем бьефе;
• Трубчатая система на основе вертикального отрезка;
• Оснащение водобойно-сливной стенкой;
• Каскадно-многоступенчатые шахтного типа. Этот тип подходит для быстрого гашения скорости и напора воды;
• Уклонные отрезки, называемые быстротоками. Монтируются на участках, где замечено замедление скорости потока.

Основные виды перепадных колодцев

Очень нечасто встречаются перепадные конструкции, оборудованные гидрозатвором. Особенность в том, что изменение уровня воды обратное, то есть не на понижение, а на подъем. Достигается эффект посредством наличия спецкамеры, где происходит постепенное накопление стоков. Применяются данные виды канализационных колодцев там, где в воду возможен выброс газообразных или воспламеняющихся химических веществ.

Важно! Перепадные канализационные колодцы можно устанавливать в частном хозяйстве, если нет уверенности, что естественного потока достаточно для самостоятельной очистки трубопровода.

Оборудование для колодцев, конструктивный состав

Магистральные конструкции собираются чаще всего на основе железобетонных колец. Практичность и прочность материала подтверждена десятилетиями. Но сегодня встречаются уже полимерные сооружения, их установка намного проще и дешевле в финансовом отношении. Для собственников дач и домов, полимерные устройства – идеальная альтернатива. Малый вес, ненужность вызова спецтехники для монтажа, возможность самостоятельной установки и повышенная герметичность пластикового профиля – вот все качества, требуемые от хорошего колодца канализации.

Железобетонный колодец

Конструкция используется во всех типах колодцев, их делают стандартными, добирая высоту количеством колец

Из чего состоит колодец, конструируемый из железобетонных элементов:

1. Основание круглого или прямоугольного профиля;
2. Набор колец;
3. Перекрытие с окном для люка;
4. Крышка.

Форма круга идеально сопротивляется давлению грунтовых слоев, поэтому закреплена в стандарте. Для трубопроводов в нижнем или среднем кольце обязательно пробиваются отверстия, устанавливается лоточная плита, также на конструкции есть накладные петли, что облегчает установку звеньев в различных местах.

Конструкция используется во всех типах колодцев, их делают стандартными, добирая высоту количеством звеньев, а стыки, входы, перекрытия и прочие элементы замазываются цементом. Такая гидроизоляция не всегда надежна, поэтому в частных хозяйствах лучше использовать герметики, паклю или мастику на основе битума.

Какие бывают полимерные колодцы?

Пример полимерного колодца с цельным корпусом

Для начала стоит сказать, что такая альтернатива железобетонным кольцам появилась не так давно, однако пластик быстро завоевал популярность, особенно у частных хозяев. В зависимости от практического назначения, сооружения могут быть и большими и предельно компактными, до 300 мм в диаметре. А малый вес, легкость в транспортировке и установке пластиковых конструкций, делает их незаменимыми на легких и подвижных грунтах.

По своей классификации сооружения из пластика подразделяются следующим образом:

• По доступу: обслуживаемые с полным доступом персонала и без доступа;
• Материал шахты может быть гладким или гофрированным одно-, двухступенчатыми и комбинированным.

Также пластиковый канализационный колодец бывает телескопического типа из трубы любого профиля. Конструкция требуется при ограничении пространства, ландшафтных и грунтовых особенностях. Пластиковые колодцы устанавливаются в разные места и могут выполнять абсолютно любые задачи. Благодаря повышенной морозостойкости, прочности и совершенной неподверженности деформации, разрушению, сооружения выдерживают серьезные нагрузки и долго эксплуатируются в местах, где агрессивность внешней среды не позволяет установку железобетонных колец.

Пример сборного пластикового колодца для канализации

Комплектация полимерных сооружений горловинами, лотками, разводками и прочими аксессуарами – идеальное решение для быстрого монтажа и подключения колодца канализации. Сегодня можно купить безлотковые варианты, их предназначение – прямоточные сооружения.

Правила устройства канализационных колодцев

Прежде чем начинать что-то делать, нужно определиться с местом для колодца, его объемом и глубиной заложения. Для этого потребуется нарисовать хотя бы примитивную схему канализации от выхода из дома до колодца, что также поможет вам подсчитать необходимое количество требуемых материалов.

Санитарные требования

Выбирая место для канализационного септика или выгребной ямы, в первую очередь следует учитывать расположение водозаборных точек. Причем не только на своем участке, но и на соседних.

Если загрязненная сточная вода просочится в водоносный слой, а оттуда в колодец, это может стать причиной серьезных заболеваний. Имеет значение и тип грунта – насколько он водопроницаем.

Инструкция требует соблюдения следующих расстояний между канализационными и водяными колодцами:

• При песчаных грунтах – не менее 50 метров;
• При глинистых – не менее 20 метров.

Рекомендуемые расстояния от канализационного колодца до других сооружений и элементов ландшафта

Определив места на своем участке, соответствующие этим требованиям, можно решать, в каком из них удобнее расположить сооружение, учитывая расстояние до дома и положение точки выпуска внутренней канализационной системы.

Технические требования

Первое, что следует знать – нельзя размещать конструкцию ближе, чем в трех метрах от фундамента дома.

Идеальное расстояние – 8-12 метров по прямой. Но выдержать его не всегда возможно: планировка и рельеф участка могут не позволить этого сделать.

В таких случаях, строя колодец для канализации своими руками, необходимо соблюдать следующие правила:

• Если протяженность канализационного трубопровода очень большая, на нем нужно устанавливать смотровые колодцы. Первый – на расстоянии от 3 до 12 метров от выпуска из дома, последующие – через каждые 15 метров. Они необходимы для контроля над работой системы и облегчения её прочистки при необходимости.

Схема канализации частного дома

• Если трубопровод имеет повороты или соединяется в одну общую магистраль из двух или нескольких выпусков, в таких узлах устанавливается поворотный колодец. Он же используется, как смотровой.

Поворотный колодец

• Если рельеф местности не позволяет проложить трубу с минимальным уклоном, строится перепадный колодец, позволяющий обеспечить допустимую скорость движения стоков.

Простейшая конструкция канализационного колодца перепадного

Это важно! Следует пояснить, почему так важна скорость, с которой канализационные стоки движутся по трубам. Если она очень мала, в трубе может возникнуть пробка, которая забьет просвет. Если слишком велика, то жидкость будет стекать быстро, не успевая увлекать с собой твердые фракции, что опять же приведет к образованию заторов.

Вода в канализационный колодец стекает самотеком, который обеспечивается уклоном трубы. При диаметре 100 мм он должен составлять 2 см на каждый погонный метр, если же диаметр 50 мм, уклон делается в полтора раза больше – 3 см на погонный метр.

Укладка труб должна производиться с определенным уклоном

То есть, чем дальше расположен колодец от выпускного отверстия, тем глубже он должен быть, так как вход в него окажется ниже. Нарисовав в масштабе схему канализации с правильным уклоном трубопровода, вы получите эту отметку, после чего сможете рассчитать глубину и объем емкости.

Для справки. Объем рассчитывается исходя из количества проживающих в доме, на каждого из которых в сутки приходится около 150 л стоков, вида колодца и частоты его опорожнения.

Виды сливных колодцев

Он может быть накопительным или фильтрующим. В любом случае он представляет собой рабочую емкость с закрытой люком горловиной, разница заключается в устройстве дна.

Итак:

• Накопительный предназначен для сбора канализационных стоков, которые по мере его наполнения откачиваются ассенизаторской машиной (илососом) и вывозятся. Он должен быть полностью герметичным.
• В фильтрующем жидкость просачивается в нижние слои почвы, где постепенно очищается, проходя через её слои, поэтому он делается без дна и устанавливается на фильтрующий слой из гравия, битого кирпича или щебня. Откачивать его приходится реже.

Внимание! При высоком уровне грунтовых вод устройство фильтрующего колодца без предварительной очистки стоков недопустимо.

Существует и более совершенная конструкция канализационных колодцев – септик, в котором происходит ступенчатая очистка сточных вод, но он должен проектироваться и монтироваться специалистами.

Как самому построить канализационный колодец

Многие частные застройщики решают самостоятельно заниматься устройством канализации, так как дело это не самое сложное, а экономия средств получается приличной.

Этапы работ

Так как глубина в среднем составляет 4-6 метров, для снижения трудозатрат и экономии времени рытье котлована под него лучше выполнить с помощью экскаватора. В диаметре котлован должен быть больше внешнего диаметра колодца (или его линейных размеров при прямоугольной или квадратной форме) минимум на 30-40 см.

Если вы решили делать накопительную емкость из железобетонных колец, бутового камня или кирпича, последовательность работ такова:

• Копка траншеи для трубопровода и устройство котлована;
• Подготовка основания путем засыпки на дно слоя щебня и его трамбовки;
• Заливка дна бетоном;

Для справки. Можно поступить проще и уложить на дно котлована готовую железобетонную плиту.

• Установка колец или кладка стен из кирпича. Швы между кольцами заделываются цементным раствором, им же оштукатуриваются кирпичные стенки;

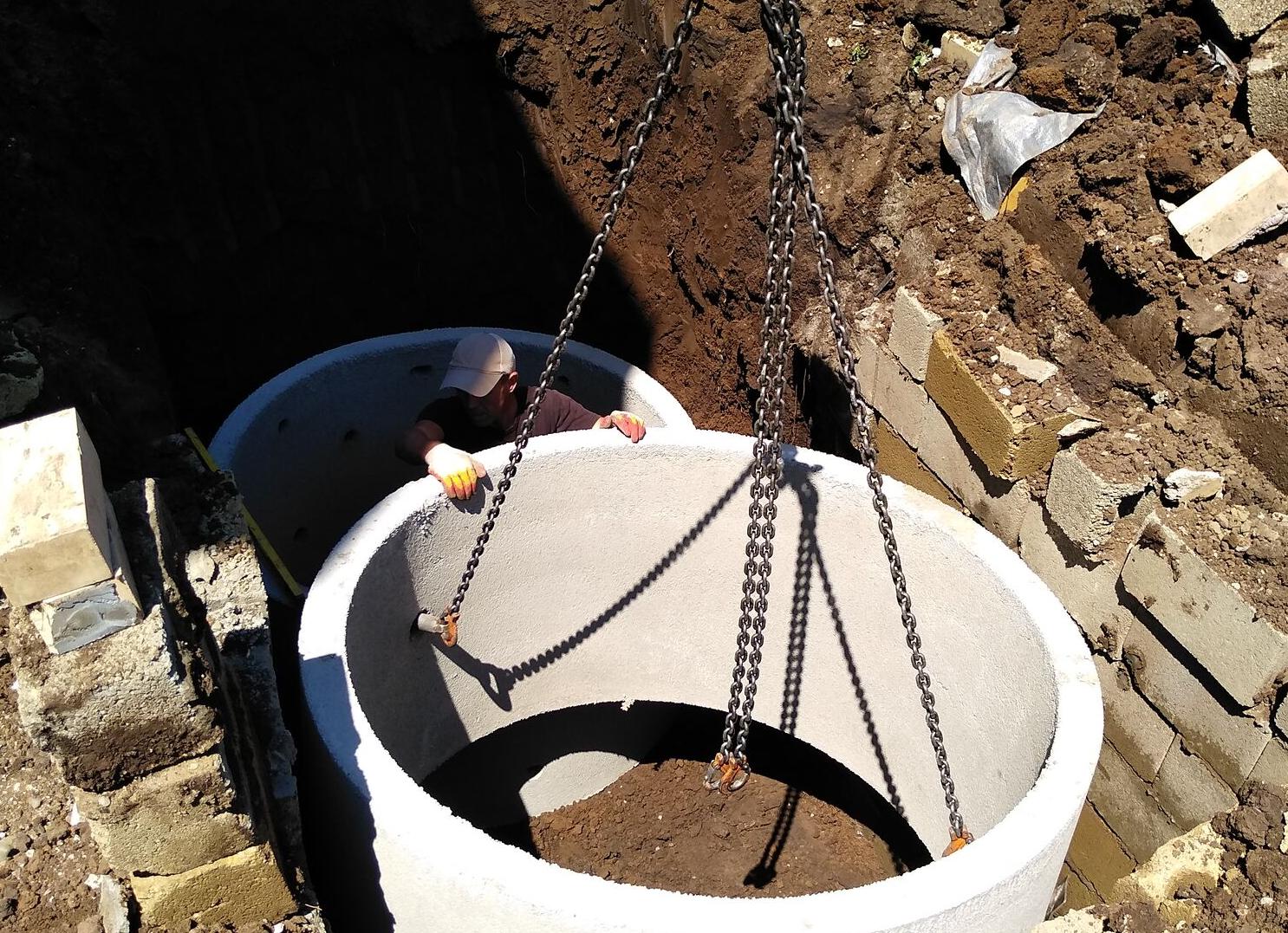

Процесс установки колец в котлован

• Устройство входного отверстия для ввода сливной трубы. После её установки место ввода также тщательно герметизируется;

Обратите внимание. Впускной патрубок должен на 5-8 см выступать внутрь колодца.

• Изоляция наружных стенок гудроном или слоем жирной глины;
• Обратная засыпка грунта с его уплотнением;
• Укладка плиты перекрытия с люком;

На фото – завершающий этап строительства

• Установка вентиляционной трубы для предотвращения скопления в колодце взрывоопасных газов, выделяющихся в процессе разложения органики. Она должна возвышаться над уровнем земли минимум на 60-70 см.

Точно так же строится фильтрующий колодец, с той лишь разницей, что дно под него заливается не полностью, а только под стенки, чтобы они опирались не на грунт, а на бетонное основание. Кроме того, в нижней части первого кольца пробиваются дренажные отверстия, а снаружи делается засыпка из щебня.
В случае строительства из кирпича, в нижних рядах кладки отверстия оставляются сразу.

Пластиковые колодцы

Намного проще использовать готовые емкости, выполненные из прочного и морозоустойчивого пластика. Возможно, цена самих изделий будет выше, чем стоимость железобетонных колец, но вы сможете сэкономить силы и время, а также и деньги, не вызывая манипулятор для установки тяжелых и громоздких конструкций в котлован.

Пластиковые колодцы легкие, и вы справитесь с этим сами. Выпускаются они разного объема и диаметра, с готовыми впускными отверстиями для труб, поэтому никаких сложностей с их выбором и установкой у вас не возникнет.

Монтаж пластикового колодца

Помимо малого веса и простоты монтажа пластиковые колодцы обладают следующими преимуществами:

• Абсолютная герметичность, что позволит вам не заниматься изоляционными работами и не беспокоиться о возможных протечках;
• Устойчивость как к очень низким, так и к высоким температурам;
• Стойкость к агрессивным средам;
• Высокая прочность и, как следствие – долговечность. Никакого ремонта на протяжении всего срока эксплуатации они не потребуют.

Завершающие работы

Готовый колодец полностью засыпается землей во избежание промерзания. Открытым остается только люк. К нему всегда должен быть свободный доступ, а рядом должны находиться подъездные пути для илососа.

Осталось лишь подумать, как вписать этот необходимый для комфортной жизни, но не слишком привлекательный элемент в ландшафт участка, особенно если он находится на открытом взглядам месте. Сделать это просто.

Сейчас в продаже есть специальные декоративные крышки для колодезных люков в виде большого валуна или съемной клумбы для цветов. Можно устроить вокруг люка альпийскую горку или установить легкий деревянный или проволочный каркас для вьющихся растений. Вариантов много, достаточно включить фантазию.

Из всего сказанного можно сделать однозначный вывод: наш комфорт в наших руках, и при желании его можно достичь, не тратя лишних денег и физических сил. Если говорить конкретно об устройстве индивидуальной канализации на участке, то проще всего собрать её из готовых изделий – пластиковых труб, соединительных элементов и разного вида колодцев. Как сделать это правильно, подскажет видео в этой статье.
